2019 CITROEN C4 CACTUS Návod na použití (in Czech)

23
Zbývající dojezdová vzdálenost menší než
600 km (1,6 BlueHDi Euro 6.1)
Zbývající dojezdová vzdálenost menší než
100
km (1,5 BlueHDi Euro 6.2)
Ihned po zapnutí zapalování tato výstražná
kontrolka bliká, doprovázena tr vale rozsvícenou
výstražnou kontrolkou ser visu, zvukovým
signálem a
zobrazením hlášení (např. „NO
START IN a vzdálenost“ nebo „Doplnit
AdBlue: Startování zakázáno po ujetí x
km“),
udávajícím dojezdovou vzdálenost vyjádřenou
v
kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat každých
třicet sekund, dokud nebude doplněna kapalina
AdBlue.
Je nezbytné provést doplnění co nejdříve,
ještě před úplným vyčerpáním nádrže, jinak již
nebude možné znovu spustit motor.
Ihned po zapnutí zapalování tato výstražná
kontrolka bliká, doprovázená zvukovým
signálem (1
pípnutí) a zobrazením hlášení
(„NO START IN a vzdálenost“ nebo „Doplnit
AdBlue: Startování zakázáno po ujetí x
km“)
udávajícím dojezdovou vzdálenost vyjádřenou
v
kilometrech nebo mílích. Za jízdy se bude hlášení objevovat po ujetí
každých 10
km, dokud nebude nádržka AdBlue
doplněna.
Je nezbytné provést doplnění co nejdříve,
ještě před úplným vyčerpáním nádrže, jinak již
nebude možné znovu spustit motor.
Odstavení způsobené nedostatkem
AdBlue
®
Po zapnutí zapalování bliká tato výstražná
kontrolka a svítí ser visní výstražná kontrolka,
doprovázená zvukovým signálem a
dočasným
zobrazením hlášení „NO START IN 0
km“ nebo
„Doplnit AdBlue: Startování zakázáno“.
Nádrž na kapalinu AdBlue
® je prázdná:
legislativou předepsané zařízení proti
startování zabrání rozběhnutí motoru.
K

opětovnému spuštění motoru je
nezbytné doplnit do nádrže minimálně
5

litrů aditiva AdBlue
®.
Více informací o

kapalině AdBlue
®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné kapitole.
V případě poruchy systému
č ištění výfukových plynů SCR
Zařízení bránící nastartování motoru se
aktivuje automaticky po ujetí 1
100 km
poté, kdy byla potvrzena závada SCR
systému pro omezování emisí škodlivin.
Jakmile to bude možné, nechte systém
zkontrolovat v
ser visu sítě CITROËN nebo
v
jiném kvalifikovaném ser visu.
V

případě zjištění poruchy
Pokud se jedná o
dočasnou poruchu
funkce, výstraha zmizí v
průběhu další
jízdy, po autodiagnostické kontrole
systému čištění výfukových plynů SCR.
Tyto varovné kontrolky se rozsvítí za doprovodu
zvukového signálu a
současného zobrazení
hlášení „ Závada antiemis. syst.“.
Výstraha se aktivuje za jízdy, jakmile je
porucha funkce zjištěna popr vé, a
poté po
zapnutí zapalování při dalších jízdách, dokud
příčina poruchy přetr vává.
1
Palubní zařízení

24
Za jízdy se bude hlášení zobrazovat každých
třicet sekund, dokud bude porucha systému
řízení emisí přetr vávat SCR.
Tato výstraha se opakuje při zapnutí
zapalování.
Co nejdříve se obraťte na dealera sítě
CITROËN nebo odborný ser vis.
V opačném případě již nebudete moci znovu
nastartovat motor vozidla.
Zabránění spuštění motoru Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Abyste mohli znovu spustit motor, musíte se
obrátit na ser vis sítě CITROËN nebo na jiný
odborný ser vis.
Během fáze povolené jízdy (mezi 1 100 km
a 0 km)
Je-li porucha systému SCR potvrzena (po
50 km, potvrzení je signalizováno tr valým
rozsvícením hlášení upozorňujícího na
poruchu), rozsvítí se uvedené varovné
kontrolky a začne blikat kontrolka AdBlue,
doprovázená zvukovým signálem a zobrazením
příslušného hlášení (např.: „NO START IN
300 km“ nebo „ Závada antiemis. syst.: Zákaz
startování za 300 km“), udávajícího dojezdovou
vzdálenost vyjádřenou v kilometrech.
Při každém zapnutí zapalování se rozsvítí
tyto kontrolky a bude blikat kontrolka AdBlue,
doprovázená zvukovým signálem a
zobrazením
hlášení „NO START IN 0
km“ nebo „ Závada
antiemis. syst.: Zákaz startování“.
Dotykový displej
Dotykový displej Vám umožňuje přístup:
- k ovladačům systému vytápění/klimatizace,
-

k
nabídkám nastavování funkcí a systémů
vozidla,
-

k
ovladačům audiosystému a telefonu
a
k zobrazování souvisejících informací,
a
v závislosti na výbavě vozidla umožňuje:
-

k
zobrazování výstražných hlášení
a
vizuální signalizace parkovacího
asistenta,
-

t
r valé zobrazování času a venkovní teploty
(v
případě nebezpečí náledí se zobrazí
modrá výstražná kontrolka),
-

p
řístup k internetovým službám
a
ovladačům navigačního systému
a
zobrazování souvisejících informací. Z
bezpečnostních důvodů smí řidič
provádět operace vyžadující jeho
zvýšenou pozornost pouze u stojícího
vozidla.
Za jízdy nejsou některé funkce dostupné.
Doporučení
Tato obrazovka je kapacitního typu.
Odmrazování se vypne automaticky, aby
se zabránilo nadměrné spotřebě elektrické
energie.
Na dotykovém displeji nepoužívejte ostré
předměty.
Dotykového displeje se nedotýkejte vlhkýma
rukama.
Pro čištění dotykového displeje používejte
čistou a měkkou utěrku.
Dotyková obrazovka
Pro přístup k nabídkám používejte tlačítka
rozmístěná po obou stranách dotykového
displeje, poté používejte tlačítka zobrazovaná
na dotykovém displeji.
Určité funkce se mohou zobrazovat na 1 nebo
2 stranách.
Pro deaktivaci/aktivaci funkce stiskněte OFF/
ON.
Pro úpravu nastavení (tr vání svícení atd.) nebo
přístup k doplňujícím informacím stiskněte
symbol funkce.
Palubní zařízení

25
Zdroje zvuku.
Viz kapitola„ Audio a telematika“.
Mirror Screen nebo připojená
navigac e*.
Viz kapitola„ Audio a telematika“.
Klimatizace.
Umožňuje provádět různá nastavení
teploty, množství vzduchu atd.Více informací o topení, manuální klimatizaci

a automatické klimatizaci naleznete
v příslušných kapitolách.
Telefon.
Viz kapitola„ Audio a telematika“.
Aplikace.
Slouží k zobrazení dostupných
připojených služeb.
Viz kapitola„ Audio a telematika“.
Vozidlo nebo jízda*.
Umožňuje aktivaci, deaktivaci
a nastavování určitých funkcí.
Funkce, které jsou přístupné prostřednictvím
této nabídky, jsou uspořádány na dvou
záložkách: „ Ostatní nastavení “ a „
Rychlé
přístupy “.
Nastavení hlasitosti/vypnutí zvuku.
Viz kapitola „ Audio a telematika“.
Dotkněte se třemi prsty dotykové
obrazovky, aby se zobrazila nabídka
uspořádaná v kruhu.
Horní pruh
* V závislosti na vybavení -
P
řístup k nabídce Konfigurace
.
Po několika okamžicích bez jakékoliv
činnosti na druhé stránce se automaticky
zobrazí základní stránka.
Pro potvrzení používejte toto
tlačítko.
Pro návrat na předchozí stránku
používejte toto tlačítko.
Nabídky
* V závislosti na výbavě. Určité informace se v horním pruhu dotykové
obrazovky zobrazují tr vale:
-
V
yvolávání informací o klimatizaci a
přístup do zjednodušeného menu (pouze
nastavování teploty a průtoku vzduchu).
-
P
řehled informací z nabídek Zdroje zvuku
a Telefon
a navigačních pokynů*.
-
O
blasti upozornění (texty a email)*.
1
Palubní zařízení

26
Funkce jsou sdruženy do 4 skupin:Skupiny Funkce
„ Parkování “-

„S

tírání zadního okna při couvání “: aktivace/deaktivace
automatického zapínání stěrače zadního okna při zařazení zpátečky.
-

„A

utomatické sklopení zrcátek “: aktivace/deaktivace automatického
sklápění/odklápění zpětných zrcátek při zamknutí/odemknutí.
„ Světlomety “-

„D

oprovodné osvětlení“: aktivace/deaktivace automatického
doprovodného osvětlení.
-

„U

vítací osvětlení“: aktivace/deaktivace vnějšího uvítacího osvětlení.
-

„D

enní světla“ (podle země prodeje).
-

„N

atáčecí světlomety“: aktivace/deaktivace přisvěcování do zatáček.
„ Světla komfor t “-

„O

demykání: pouze zavazadlového prostoru “: aktivace/deaktivace
selektivního odemykání zadních výklopných dveří.
„ Bezpečnost “-

„D

etekce únavy“: aktivace/deaktivace systému detekce únavy řidiče.
-

„Z

obrazování doporučené rychlosti “: aktivace/deaktivace
rozpoznávání omezené rychlosti.
-

„V

ýstraha na riziko srážky a automatické brzdění “: aktivace/
deaktivace upozornění na nebezpečí srážky a
automatického brzdění.
-

„S

ledování mr tvého úhlu“: aktivace/dezaktivace snímačů sledování
mrtvých úhlů.
Záložka „Rychlé přístupy“
Funkce Komentáře
Park Assist Aktivace funkce.
Stop & Star t Aktivace/deaktivace
funkce.
Parkovací
asistent Aktivace/deaktivace
funkce.
Systém bránící
prokluzování kol Aktivace/deaktivace
funkce.
Sledování
mr tvého úhlu Aktivace/deaktivace
funkce.
Under-inflation
initialisation Inicializace systému
detekce poklesu tlaku v
pneumatikách.
Diagnostics Seznam aktuálních
výstrah.
Nabídka Vozidlo /Řízení
Záložka „Ostatní nastavení“
Další informace o těchto funkcích
n aleznete v příslušných kapitolách.

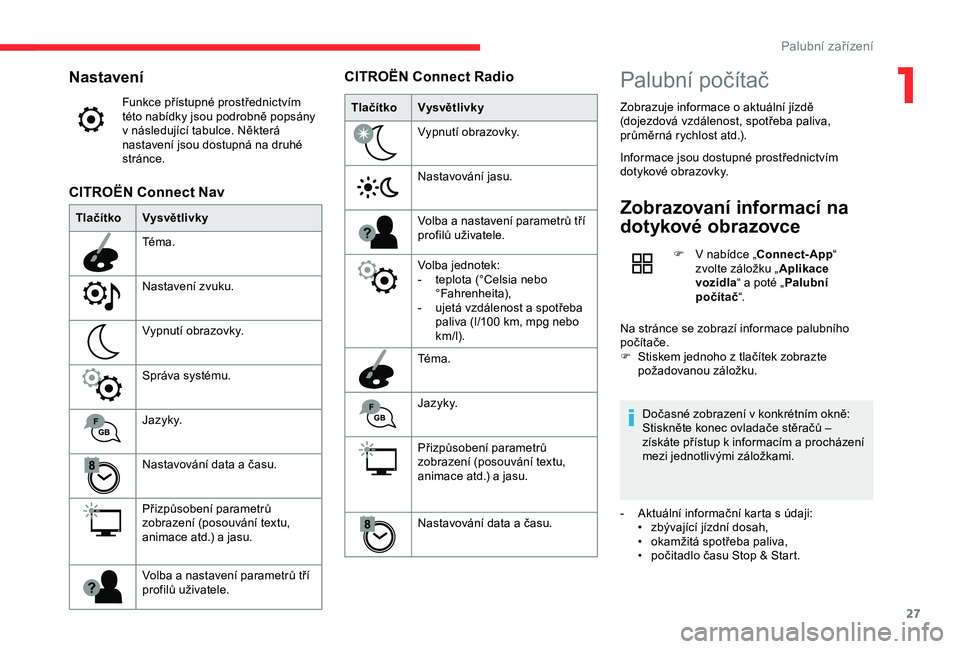

Palubní zařízení

27
Nastavení
Funkce přístupné prostřednictvím
této nabídky jsou podrobně popsány
v následující tabulce. Některá
nastavení jsou dostupná na druhé
stránce.
Tlačítko Vysvětlivky
Téma.
Nastavení zvuku.
Vypnutí obrazovky.
Správa systému.
J a z y k y.
Nastavování data a času.
Přizpůsobení parametrů
zobrazení (posouvání textu,
animace atd.) a
jasu.
Volba a
nastavení parametrů tří
profilů uživatele.
CITROËN Connect Nav
Tlačítko Vysvětlivky
Vypnutí obrazovky.
Nastavování jasu.
Volba a
nastavení parametrů tří
profilů uživatele.
Volba jednotek:
-

t
eplota (°Celsia nebo
°Fahrenheita),
-

u
jetá vzdálenost a spotřeba
paliva (l/100
km, mpg nebo
km/l).
Téma.
J a z y k y.
Přizpůsobení parametrů
zobrazení (posouvání textu,
animace atd.) a
jasu.
Nastavování data a času.
CITROËN Connect RadioPalubní počítač
Zobrazuje informace o aktuální jízdě
( dojezdová vzdálenost, spotřeba paliva,
průměrná rychlost atd.).
Informace jsou dostupné prostřednictvím
dotykové obrazovky.
Zobrazovaní informací na
dotykové obrazovce
F V nabídce „Connect-App “
zvolte záložku „ Aplikace
vozidla “ a
poté „Palubní
počítač “.
Na stránce se zobrazí informace palubního
počítače.
F

S

tiskem jednoho z tlačítek zobrazte
požadovanou záložku.
Dočasné zobrazení v
konkrétním okně:
Stiskněte konec ovladače stěračů –
získáte přístup k
informacím a procházení
mezi jednotlivými záložkami.
-

A

ktuální informační karta s údaji:
•

z

bývající jízdní dosah,
•

o

kamžitá spotřeba paliva,
•

p

očitadlo času Stop & Start.
1
Palubní zařízení

28
- Záložka trasy „1“:
• p růměrná rychlost,
•

p
růměrná spotřeba paliva,
•

u
jetá vzdálenost, při pr vní trase.
-

Z
áložka trasy „ 2“:
•

p
růměrná rychlost,
•

p
růměrná spotřeba paliva,
•

u
jetá vzdálenost, při druhé trase.
Vynulování denního počitadla ujetých km
F Jakmile je zobrazena požadovaná trasa, stiskněte tlačítko Reset (Nulování) nebo
tlačítko na konci ovladače stěračů, dokud se
neobjeví nuly.
Trasy
„1 “ a
„2 “ jsou na sobě nezávislé.
Trasu „ 1“ lze například využít pro denní výpočty
a trasu „ 2“ pro měsíční výpočty.
Vysvětlení několika výrazů…
Dojezd
(míle nebo km)
Vzdálenost, kterou je ještě možné
ujet s palivem zbývajícím v nádrži
(v závislosti na průměrné spotřebě
za několik posledních ujetých mil
(kilometrů)). Tato hodnota může kolísat v
důsledku
změny stylu jízdy nebo profilu vozovky,
při nichž dojde k velké změně okamžité
s p ot ř e by.
Jakmile je dojezd nižší než 30 km, zobrazují se
p o m l č k y.
Po doplnění alespoň 5 litrů paliva se dojezdová
vzdálenost znovu vypočítá a zobrazí se, pokud
je vyšší než 100 km.
Pokud se za jízdy zobrazí natr valo
pomlčky místo číslic, obraťte se na ser vis
sítě CITROËN nebo na jiný odborný
servis.
Okamžitá spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)
P očítaná za několik posledních
sekund jízdy.
Tato hodnota se zobrazuje pouze při
rychlostech vyšších než 30
km/h.
Průměrná spotřeba paliva
(mpg (mil/galon) nebo l/100 km nebo km/l)
V ypočítává se od posledního
nulování palubního počítače.
Průměrná rychlost
(míle/h nebo km/h)
Vypočítává se od posledního
nulování palubního počítače.
Ujetá vzdálenost
(míle nebo km)Vypočítává se od posledního
vynulování hodnot dané trasy.
Počitadlo využití systému Stop
& Star t
(minuty/sekundy nebo hodiny/
minuty)
Počítadlo sčítá čas strávený v režimu STOP
během jedné jízdy.
Počitadlo se vynuluje při každém zapnutí
zapalování.
Počitadla ujeté vzdálenosti
Celková a denní ujetá vzdálenost jsou
z obrazovány po dobu třiceti sekund po vypnutí
zapalování, při otevření dveří řidiče a
rovněž po
zamknutí a
odemknutí vozidla.
Palubní zařízení

29
V případě cesty do zahraničí může
b ýt nutné změnit jednotky vzdálenosti:
zobrazovaná rychlost musí být uváděna
v
oficiální měrné jednotce dané země (km
nebo míle).
Změna jednotky vzdálenosti se provádí
v
nabídce pro konfiguraci displeje, při
stojícím vozidle.
Počítadlo celkové ujeté vzdálenosti
Měří celkovou vzdálenost, kterou vozidlo ujelo
od chvíle pr vního uvedení do provozu.
Denní počitadlo ujeté
vzdálenosti
Měří vzdálenost, kterou vozidlo ujede od
posledního vynulování počitadla řidičem.
Tuto funkci lze vyvolat v nabídce dotykové
obrazovky – Palubní počítač . F

Z
volte nabídku „
Aplikace“,
potom položku „ Aplikace
vozidla “ a potom „ Palubní
počítač “.
F
Z
volte záložku trasy „
1 “ nebo trasy „
2 “.
F
T
rasu vynulujte stisknutím tlačítka „
Reset“
nebo tlačítka na konci ovladače stěračů,
dokud se nezobrazí nuly.
Nastavení data a času
S CITROËN Connect Radio
F Zvolte nabídku Nastavení .
F P oté možnost „ Konfigurace“.
F

V

yberte možnost „ Konfigurace systému “.
F

V
yberte možnost „ Datum a
čas “.
F

V

yberte možnost „ Datum“ nebo „ Čas“.
F

Z

volte formáty zobrazení.
F

D

atum a/nebo čas můžete změnit pomocí
číselné klávesnice.
F

P

otvrďte stisknutím „ OK“.
S CITROËN Connect Nav
Nastavení data a času je k dispozici pouze v
případě, že je vypnuta synchronizace s GPS.
F

Z
volte nabídku Nastavení .
F

S
tiskněte tlačítko „ VOLBY“ pro zobrazení
druhé stránky.
F

V
yberte možnost „ Seřízení
data-času “.
F

Z
volte záložku „ Datum“ nebo „ Čas“.
F

D
atum a/nebo čas můžete nastavit pomocí
číselné klávesnice.
F

P
otvrďte stisknutím „ OK“.
Doplňková nastavení
Můžete zvolit:
-
Z měnu formátu zobrazování data a času
(12
h / 24 h).
-

A
ktivace nebo deaktivace funkce řízení
letního/zimního času.
-

A
ktivaci nebo deaktivaci synchronizace s
GPS (UTC).
1
Palubní zařízení

30
Reostat osvětlení
Umožňuje ruční nastavování intenzity osvětlení
místa řidiče v závislosti na intenzitě venkovního
světla.Funguje pouze s
rozsvícenými světly
vozidla a
v režimu pro jízdu v noci
(s
výjimkou denních světel).
K této funkci se lze dostat v nabídce dotykové obrazovky.
F Vyberte nabídku „ Nastavení“.
F

S

tiskněte tlačítko „ Jas“.
F

Z
volte nabídku „ Konfigurace“.
F

P

oté stiskněte tlačítko „ Konfigurace
obrazovky “ a vyberte kartu Jas “.
F

N

astavte úroveň jasu stisknutím šipek nebo
přesunutím kurzoru.
Pro denní režim (sdružený ovladač
osvětlení v
poloze „ 0“) a
noční režim
(sdružený ovladač osvětlení v
kterékoli
jiné poloze) je možno zvolit rozdílné
nastavení jasu.
Palubní zařízení
