2019 CITROEN C4 CACTUS Návod na použití (in Czech)

103
F Chcete-li zařadit vyšší rychlostní stupeň, přesuňte volicí páku směrem k symbolu +.
F

C
hcete-li zařadit nižší rychlostní stupeň,
přesuňte volicí páku směrem k
symbolu -.
Ke skutečnému přeřazení na požadovaný
rychlostní stupeň dojde pouze tehdy, pokud
to umožní rychlost vozidla a otáčky motoru;
jinak budou dočasně použita pravidla pro
automatické řazení.
Písmeno D na přístrojové desce zhasne
a budou se zobrazovat čísla postupně
zařazených rychlostních stupňů.
Jestliže jsou otáčky motoru vzhledem ke
zvolenému rychlostnímu stupni příliš vysoké
nebo nízké, zvolený stupeň bude po několik
sekund blikat a poté se rozsvítí skutečně
zařazený stupeň.
Přechod z
polohy D (automatická) do polohy M
(ruční) lze provést kdykoli.
U stojícího vozidla a při velmi nízké rychlosti
zařadí převodovka automaticky pr vní
převodový stupeň.
Při ručním ovládání je režim Sport neaktivní.
Neplatná hodnota při ručním
ovládání
Tento symbol se zobrazí, když je
rychlost špatně zařazena (volicí
páka je v mezipoloze).
Zastavení vozidla
Před vypnutím motoru můžete zvolit polohu
volicí páky převodovky P (parkování) nebo N
(neutrál).
V
obou případech znehybněte vozidlo
zatažením parkovací brzdy.
Jestliže při otevření dveří řidiče nebo
přibližně 45
sekund po vypnutí zapalování
není volicí páka v
poloze P, zobrazí se na
obrazovce výstražné hlášení.
F

P
řesuňte volicí páku do polohy P ;
hlášení zmizí.
V
případě jízdy po zaplavené vozovce
nebo při přejezdu přes brod jeďte krokem.
Porucha
Rozsvícení této kontrolky při
zapnutém zapalování, doprovázené
zvukovým signálem a výstražným
hlášením na obrazovce, signalizuje
poruchu převodovky.
V tomto případě se převodovka přepne do
pohotovostního režimu a zařadí se 3. stupeň.
Při řazení z polohy P do polohy R a z polohy
N do polohy R možná ucítíte znatelný ráz. To
nezpůsobí žádné poškození převodovky. Poškození převodovky hrozí v
případě, že:
-
s
oučasně sešlápnete pedál akcelerace
a brzdový pedál,
-
s
e při vybití akumulátoru snažíte
násilím přesunout volicí páku z polohy
P do jiné polohy.
Pro snížení spotřeby paliva při delším
stání se spuštěným motorem (dopravní
zácpa atd.) přesuňte volicí páku do
polohy N a zatáhněte parkovací brzdu.
U vozidla s automatickou převodovkou
se nikdy nepokoušejte nastartovat motor
tlačením vozidla.
Nepřekračujte rychlost 100
km/h, třebaže to
místní předpisy povolují.
Urychleně se obraťte na dealera CITROËN
nebo odborný ser vis.
Robotizovaná převodovka
(ETG 6)
Šestistupňová robotizovaná převodovka, která
automaticky ovládá volbu rychlostních stupňů
bez zásahu řidiče.
Ve kterémkoliv okamžiku můžete dočasně
převzít ruční řazení pomocí ovladačů pod
volantem.
6

t]HQt

104
Ovládací panel
NNeutrální poloha: sešlápněte brzdový
penál a
stisknutím tohoto tlačítka zařaďte
neutrál a
nastartujte motor.
D Jízda vpřed: stisknutím tohoto tlačítka
zařadíte rychlostní stupně pro jízdu vpřed
a
aktivujete automatický režim řazení
rychlostí.
R Zpětný chod: sešlápněte brzdový pedál
a
stisknutím tohoto tlačítka zařaďte zpětný
chod.
Ovladače pod volantem
F Aktivací pravého ovladače pod
volantem přeřadíte na vyšší
rychlostní stupeň .
F

A
ktivací levého ovladače pod
volantem přeřadíte na nižší
rychlostní stupeň .
Ovladače pod volantem nelze použít
k

zařazení neutrálu nebo zařazení/
vyřazení zpátečky.
Zobrazení na přístrojové desce
N Neutrální poloha.
D a 1 2 3 4 5 6Jízda (vpřed) a
zařazený
rychlostní stupeň.
R Zpětný chod.
F

S
ešlápněte brzdový pedál ,
jestliže bliká tato kontrolka.
Spouštění motoru vozidla
F Zapněte zapalování.
F Z volte neutrální polohu (tlačítko N ).
Kontrolka ovladače se rozsvítí.
F

S
ešlápněte brzdový pedál.
F

S
pusťte motor.
Při startování motoru je nutné držet
sešlápnutý brzdový pedál.
Kontrolka na přístrojové desce „Nohu na
brzdu“ a
kontrolka patřící k ovládacímu
panelu blikají, pokud není při startování
motoru sešlápnut dostatečně brzdový
pedál.
Pevně sešlápněte brzdový pedál.
Na přístrojové desce se zobrazí N .
Na přístrojové desce bliká N , doprovázené
zvukovým signálem a hlášením, pokud
není při startování aktivováno tlačítko N .
Stisknutím tlačítka N zvolíte neutrální
polohu.
F

Z
volte jízdu dopředu (tlačítko D ) nebo
zpětný chod (tlačítko R ).
Na ovládacím panelu se rozsvítí příslušná
kontrolka.
Na displeji přístrojové desky se zobrazí
hlášení
D

a 1 nebo R.
Řízení

105
F Uvolněte parkovací brzdu.
F P ostupně uvolňujte brzdový pedál.
Vozidlo se ihned rozjede.
Funkce popojíždění
Tato funkce usnadňuje jemnější manévrování
s vozidlem v nízké rychlosti (parkování,
popojíždění v koloně vozidel, …).
Po stisknutí ovladače
D nebo R se vozidlo
začne rozjíždět, jakmile uvolníte brzdový
pedál , nízkou rychlostí s

m
otorem ve
volnoběžných otáčkách.
Nenechávejte proto děti bez dozoru uvnitř
vozidla s nastartovaným motorem.
Funkce autonomní trakce může být
dočasně nedostupná v případě přehřátí
spojky nebo v příliš strmém svahu.
Jízda vpřed
F Stiskněte ovladač D .
Kontrolka ovladače se rozsvítí.
Na přístrojové desce se zobrazí
D a číslo
zařazeného rychlostního stupně. V této poloze pak převodovka pracuje
adaptivním způsobem bez zásahu řidiče.
Průběžně volí rychlostní stupně, které jsou
nejvhodnější vzhledem k následujícím
parametrům:
-

o
ptimalizace spotřeby paliva,
-
s
tyl jízdy,
-
p
rofil vozovky,
-
z
atížení vozidla.
Pro dosažení optimálního zrychlení,
například při předjíždění jiného vozidla,
silně sešlápněte pedál akcelerace až do
překonání bodu odporu.
Za jízdy nikdy nevolte neutrální polohu
(poloha N).
Nesešlapujte současně brzdový pedál a
pedál akcelerace, hrozí nebezpečí velmi
rychlého opotřebení spojky.
Dočasné převzetí ručního řazení
Zpětný chod
Pomocí ovladačů pod volantem + a – můžete
dočasně převzít ruční řazení: pokud to otáčky
motoru umožní, bude po stisknutí ovladače
provedeno přeřazení.
Tato funkce vám umožňuje připravit se na
některé situace, například předjíždění nebo
příjezd do zatáčky.
Pokud se ovládací pádla po nějakou dobu
nepoužívají, začne převodovka znovu řídit
řazení automaticky.
K
zařazení zpětného chodu je třeba, aby
vozidlo stálo a
byl sešlápnutý brzdový pedál.
F

S
tiskněte ovladač R.
Kontrolka ovladače se rozsvítí.
6

t]HQt

106
Při zařazení zpětného chodu se ozve
zvukový signál.
Pokud je požadováno zařazení zpětného
chodu při pohybu vpřed, rozbliká se kontrolka
N
a

převodovka automaticky zařadí neutrál.
Zpětný chod zařaďte tak, že zastavíte vozidlo
a

stisknete ovladač N a poté R, přičemž musí
být sešlápnutý brzdový pedál.
Zastavení vozidla
Před vypnutím motoru můžete:
- s tisknutím ovladače N zařadit neutrální
polohu,
nebo
-

n
echat zařazený rychlostní stupeň, aby
nemohlo dojít k
odtlačení vozidla.
Ve všech případech je ke znehybnění
zaparkovaného vozidla nutné zatáhnout
parkovací brzdu .
V
případě odstavení vozidla se spuštěným
motorem je vždy nutné aktivovat
ovladač
N. Před jakýmkoliv zásahem v
motorovém
prostoru zkontrolujte, zda je aktivní
ovladač N a zda je zatažená parkovací
brzda.
Porucha funkce
Rozsvícení této kontrolky po zapnutí
zapalování, doprovázené zvukovým
signálem a
hlášením, signalizuje
poruchu převodovky.
Nechejte jej zkontrolovat v
ser visu sítě
CITROËN nebo v
jiném kvalifikovaném ser visu.
Ukazatel řazení
rychlostních stupňů
Tento systém řidiči doporučuje zařazení
nejvhodnějšího převodového stupně, čímž
přispívá ke snížení spotřeby paliva.
Ovládání
Systém vám podle jízdní situace a vybavení
v ašeho vozidla může doporučit, abyste jeden
stupeň (nebo několik stupňů) přeskočili. Podle
tohoto pokynu můžete postupovat, aniž byste
zařadili přechodové stupně. Systém je aktivní pouze u
vozidel
vybavených manuální převodovkou.
U verzí Diesel BlueHDi mechanickou
převodovkou vám může systém za určitých
jízdních podmínek doporučovat přeřazení
do neutrální polohy, aby bylo možno vypnout
motor (režim STOP systému Stop & Start).
V takovém případě se na přístrojové desce
zobrazí N.
Příklad:
-
J
e zařazen třetí rychlostní stupeň.
-
S
ešlápnete pedál akcelerátoru.
-
S
ystém vám může doporučit, abyste zařadili
vyšší stupeň.
Doporučení pro zařazení převodového stupně
jsou pouze informativní. Ve skutečnosti
zůstávají určujícími faktory pro volbu
optimálního převodového stupně profil vozovky,
hustota silničního provozu a bezpečnostní
ohledy. Řidič tedy nese odpovědnost za to, zda
se bude doporučením systému řídit, či nikoliv.
Tuto funkci nelze deaktivovat.
Tato informace se zobrazí na přístrojovém
panelu ve formě šipky.
Řízení

107

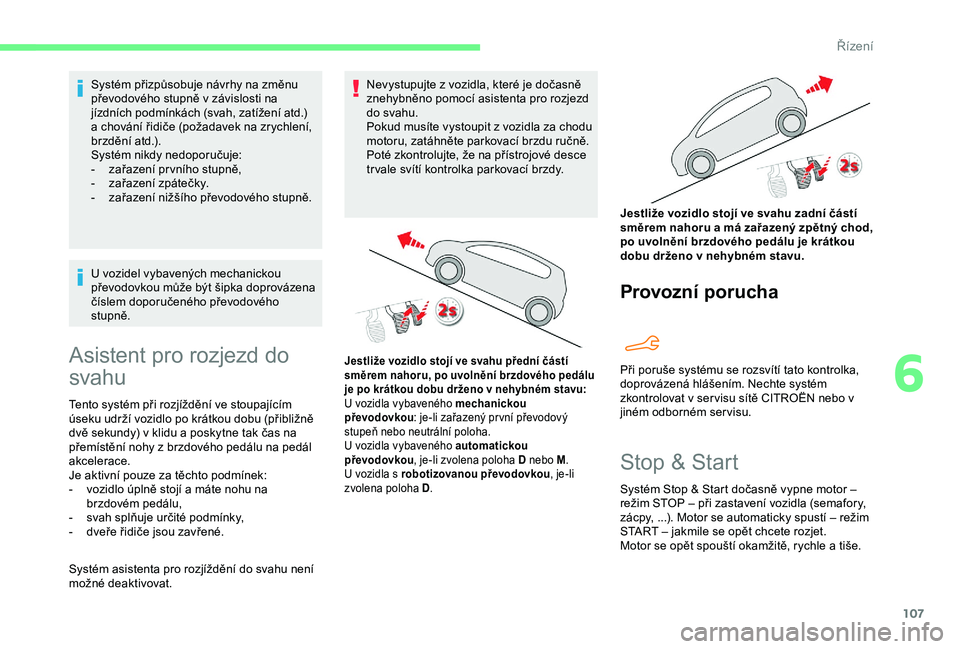

Systém přizpůsobuje návrhy na změnu
převodového stupně v závislosti na
jízdních podmínkách (svah, zatížení atd.)
a chování řidiče (požadavek na zrychlení,
brzdění atd.).
Systém nikdy nedoporučuje:
-

z
ařazení pr vního stupně,
-

z
ařazení zpátečky.
-

z
ařazení nižšího převodového stupně.
U vozidel vybavených mechanickou
převodovkou může být šipka doprovázena
číslem doporučeného převodového
stupně.
Asistent pro rozjezd do
svahu
Tento systém při rozjíždění ve stoupajícím
úseku udrží vozidlo po krátkou dobu (přibližně
dvě sekundy) v klidu a poskytne tak čas na
přemístění nohy z
brzdového pedálu na pedál
akcelerace.
Je aktivní pouze za těchto podmínek:
-

v
ozidlo úplně stojí a máte nohu na
brzdovém pedálu,
-

s
vah splňuje určité podmínky,
-

d
veře řidiče jsou zavřené.
Systém asistenta pro rozjíždění do svahu není
možné deaktivovat. Nevystupujte z
vozidla, které je dočasně
znehybněno pomocí asistenta pro rozjezd
do svahu.
Pokud musíte vystoupit z vozidla za chodu
motoru, zatáhněte parkovací brzdu ručně.
Poté zkontrolujte, že na přístrojové desce
tr vale svítí kontrolka parkovací brzdy.
Provozní porucha
Jestliže vozidlo stojí ve svahu přední částí
směrem nahoru, po uvolnění brzdového pedálu
je po krátkou dobu drženo v
nehybném stavu:
U vozidla vybaveného mechanickou
převodovkou : je-li zařazený pr vní převodový
stupeň nebo neutrální poloha.
U vozidla vybaveného automatickou
převodovkou , je-li zvolena poloha D nebo M .
U vozidla s robotizovanou převodovkou , je-li
zvolena poloha D .
Jestliže vozidlo stojí ve svahu zadní částí
směrem nahoru a
má zařazený zpětný chod,
po uvolnění brzdového pedálu je krátkou
dobu drženo v
nehybném stavu.
Při poruše systému se rozsvítí tato kontrolka,
doprovázená hlášením. Nechte systém
zkontrolovat v ser visu sítě CITROËN nebo v
jiném odborném ser visu.
Stop & Start
Systém Stop & Start dočasně vypne motor –
režim STOP – při zastavení vozidla (semafory,
zácpy, ...). Motor se automaticky spustí – režim
START – jakmile se opět chcete rozjet.
Motor se opět spouští okamžitě, rychle a tiše.
6
Řízení

108
Systém Stop & Start vyvinutý pro městské
prostředí umožňuje snížit spotřebu paliva,
emise škodlivin a úroveň hluku při stání.
Přechod motoru do režimu
STOP
Tato kontrolka na přístrojové desce
se rozsvítí a motor se automaticky
vypne.
-

u


vozidla s manuální převodovkou ,
jestliže při rychlosti nižší než 3
km/h nebo
při stojícím vozidle (podle verze) přesunete
řadicí páku do neutrální polohy a
uvolníte
spojkový pedál.
-

u v

ozidel s automatickou převodovkou ,
jestliže při rychlosti nižší než 3
km/h nebo
při stojícím vozidle (podle verze) sešlápnete
brzdový pedál nebo přesunete volicí páku
do polohy N .,
-

u v

ozidel s robotizovanou převodovkou ,
jestliže při rychlosti nižší než 3
km/h nebo
při stojícím vozidle (podle verze) sešlápnete
brzdový pedál nebo přesunete volicí páku
do polohy N .,
Počitadlo Stop & Star t.
(minuty/sekundy nebo hodiny/
minuty) Pokud je vozidlo vybaveno tímto systémem, na
počítadle se zobrazuje souhrnný čas, po který
byl během aktuální jízdy aktivován režim STOP.
Počitadlo se vynuluje při každém zapnutí
zapalování.
Pro Vaše pohodlí se při parkovacích
manévrech režim STOP neaktivuje během
několika sekund po vyřazení zpětného
chodu.
Systém Stop & Start neovlivňuje jiné
funkce vozidla, jako například brzdění,
posilovač řízení atd.
Nikdy nedoplňujte palivo s
aktivovaným
režimem STOP; vždy vypněte zapalování
tlačítkem „START/STOP“.
Zvláštní případy: režim STOP
není dostupný
Režim STOP se neaktivuje v těchto situacích:
- v ozidlo stojí v prudkém svahu (nahoru nebo
dolů),
-

j
sou otevřeny dveře řidiče,
-

ř
idič má rozepnutý bezpečnostní pás,
-

r
ychlost vozidla nepřekročila 10 km/h od
posledního spuštění motoru,
-

m
otor musí být spuštěn kvůli udržení
příjemné teploty v
prostoru pro cestující,
-

j
e aktivováno odmlžování, -

n
astaly určité zvláštní podmínky (dobíjení
akumulátoru, teplota motoru, funkce
asistenta brzdění, chod klimatizace atd.),
které vyžadují chod motoru k zajištění
ovládání příslušného systému.
Přechod motoru do režimu
S TA R T
Tato kontrolka zhasne a motor
automaticky znovu nastartuje: V takovém případě bude tato
kontrolka po dobu několika sekund
blikat a poté zhasne.
Tato funkce je naprosto normální.
-

u


vozidla s mechanickou převodovkou :
jakmile úplně sešlápnete spojkový pedál.
-

U


vozidla s automatickou převodovkou :
•

k

dyž s volicí pákou v poloze D nebo M
uvolníte brzdový pedál,
•

n

ebo po přesunutí volicí páky z polohy
N do polohy D nebo M s
uvolněným
brzdovým pedálem,
•

n

ebo pokud zařadíte zpětný chod.
Řízení

109
- U vozidla s robotizovanou převodovkou:
• k dyž s volicí pákou v poloze D uvolníte
brzdový pedál,
•

n
ebo po přesunutí volicí páky z polohy
N do polohy D s
uvolněným brzdovým
pedálem,
•

n
ebo když zařadíte zpětný chod.
Zvláštní případy: režim START se
automaticky spouští
Z bezpečnostních důvodů nebo kvůli zachování
k omfortního prostředí ve vozidle se režim
START automaticky aktivuje, jestliže:
-

o
tevřete dveře řidiče,
-

ř
idič nemá zapnutý bezpečnostní pás,
-

u
vozidla s robotizovanou převodovkou
rychlost překročí 11
km/h,
-

j
sou splněny určité podmínky (úroveň nabití
akumulátoru, teplota motoru, posilování
brzd, vnější teplota atd.), při kterých je pro
zajištění funkčnosti systému vyžadován
motor.
Deaktivace/opětovná aktivace
V některých případech, jako např. udržení
tepelné pohody v interiéru vozidla, může být
užitečné deaktivovat systém Stop & Start.
Jeho otočením nastavte symbol požadovaných
světel proti značce.
Pokud je motor v režimu STOP, ihned se znovu
spustí.
Systém Stop & Start se automaticky znovu
aktivuje při každém zapnutí zapalování.
F

V n
abídce Světla pro řízení/
Voz idlo na dotykové obrazovce
vyberte kartu „ Rychlé
přístupy “, poté „Stop & Star t “.
Otevírání kapoty motoru
Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým spuštěním motoru režimem
S TA R T. Jízda po zaplavené vozovce
Dříve, než vjedete do zaplavené oblasti,
velmi doporučujeme deaktivovat systém
Stop & Start.
Více informací o
doporučeních pro jízdu ,
zejména po zaplavené vozovce, naleznete
v
příslušné kapitole.
Porucha funkce
V případě poruchy systému bliká na
p řístrojové desce tato kontrolka.
Nechejte jej zkontrolovat v
ser visu sítě
CITROËN nebo v
jiném kvalifikovaném ser visu.
V případě poruchy v režimu STOP je možné, že
se motor vozidla znovu automaticky nerozběhne.
Rozsvítí se všechny kontrolky na přístrojové
desce.
V takovém případě je nezbytné vypnout
zapalování a motor znovu nastartovat.
V závislosti na verzi vozidla se taktéž
m ůže zobrazit výstražné hlášení, které
vás vyzve k
zařazení neutrální polohy ( N)
a
k sešlápnutí brzdového pedálu.
V
takovém případě je třeba vypnout
zapalování a
poté znovu nastartovat
motor.
V

takovém případě tato kontrolka
bliká po dobu několika sekund a
poté zhasne.
Fungování tímto způsobem je naprosto
normální.
6
Řízení

110
Systém Stop & Start pracuje pouze s 12V
a kumulátorem se specifickou technologií a
charakteristikami.
Veškeré zásahy na tomto typu
akumulátoru smí provádět pouze ser visní
síť dealera CITROËN nebo jiný odborný
servis.
Více informací o 12V akumulátoru
naleznete v
příslušné kapitole.
Rozpoznání nejvyšší
povolené rychlosti a
dopravních značek
Tento systém umožňuje zobrazovat na
přístrojové desce maximální povolenou rychlost
rozpoznanou kamerou.
Systém bere v úvahu rovněž informace
o
rychlostních omezeních pocházející
z
mapových podkladů navigačního systému. Aby navigační systém poskytoval správné
informace o
rychlostních omezeních, je
nezbytné pravidelně aktualizovat mapové
podklady.
Omezení rychlosti určená např. pro nákladní
vozy nejsou zobrazována.
Zobrazování hodnoty maximální povolené
rychlosti na přístrojové desce se aktualizuje,
jakmile minete dopravní značku platnou pro
osobní a lehká užitková vozidla.
Jednotky rychlosti (km/h nebo mi/h)
závisejí na zemi, ve které cestujete.
Tuto skutečnost je nutno brát v úvahu při
dodržování nejvyšší povolené rychlosti.
Aby systém fungoval správně po přechodu
hranic, je třeba jednotky rychlosti na
přístrojové desce nastavit tak, aby
odpovídaly jednotkám používaným v zemi,
ve které se nacházíte. Automatické čtení dopravních značek je
systém pomoci při řízení a nezobrazuje
vždy rychlostní omezení správně.
Dopravní značky podél cest mají vždy
přednost před údaji zobrazovanými
systémem.
Systém nemůže v
žádném případě
nahradit pozornost a bdělost řidiče.
Řidič musí dodržovat pravidla
silničního provozu a za všech okolností
přizpůsobovat svou rychlost klimatickým
podmínkám a hustotě provozu.
Je možné, že systém nezobrazí omezení
rychlosti, pokud nezjistil dopravní značku
ve stanoveném čase.
Systém je vytvořen pro detekování
dopravních značek odpovídajících
vídeňským konvencím týkajícím se
silničního značení.
Aby nebyla činnost systému narušována:
dbejte na pravidelné čištění výhledového
pole kamery.
Vnitřní povrch čelního skla se také může
kolem kamery zamlžit. Za vlhkého a
chladného počasí provádějte pravidelné
odmlžování čelního skla.
Řízení
