2019 CITROEN C3 AIRCROSS Instrukcja obsługi (in Polish)

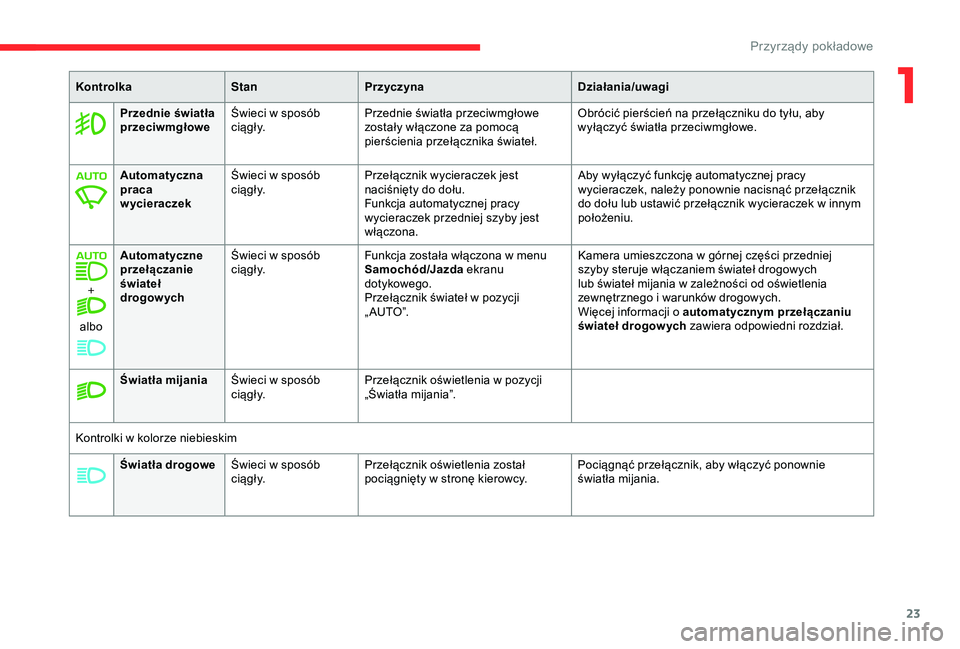

23
Światła drogoweŚwieci w sposób
c i ą g ł y. Przełącznik oświetlenia został
pociągnięty w
stronę kierowcy.Pociągnąć przełącznik, aby włączyć ponownie
światła mijania.
Kontrolka
StanPrzyczyna Działania/uwagi
Przednie światła
przeciwmgłowe Świeci w sposób
c i ą g ł y. Przednie światła przeciwmgłowe
zostały włączone za pomocą
pierścienia przełącznika świateł. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.
Automatyczna
praca
wycieraczek Świeci w sposób
c i ą g ł y. Przełącznik wycieraczek jest
naciśnięty do dołu.
Funkcja automatycznej pracy
wycieraczek przedniej szyby jest
włączona. Aby wyłączyć funkcję automatycznej pracy
wycieraczek, należy ponownie nacisnąć przełącznik
do dołu lub ustawić przełącznik wycieraczek w innym
położeniu.
+
albo Automatyczne
przełączanie
świateł
drogowych
Świeci w sposób
c i ą g ł y. Funkcja została włączona w menu
Samochód/Jazda ekranu
dotykowego.
Przełącznik świateł w pozycji
„ AU TO ”. Kamera umieszczona w górnej części przedniej
szyby steruje włączaniem świateł drogowych
lub świateł mijania w zależności od oświetlenia
zewnętrznego i warunków drogowych.
Więcej informacji o automatycznym przełączaniu
świateł drogowych zawiera odpowiedni rozdział.
Światła mijania Świeci w sposób
c i ą g ł y. Przełącznik oświetlenia w pozycji
„Światła mijania”.
Kontrolki w kolorze niebieskim
1
Przyrządy pokładowe

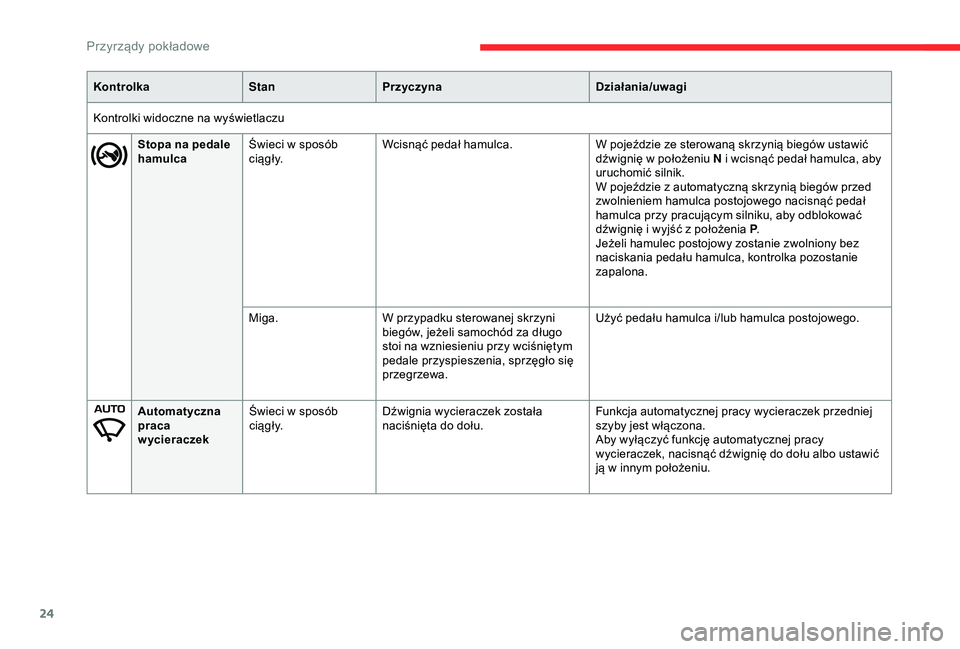

24
KontrolkaStanPrzyczyna Działania/uwagi
Kontrolki widoczne na wyświetlaczu Stopa na pedale
hamulca Świeci w
sposób
c i ą g ł y. Wcisnąć pedał hamulca.
W pojeździe ze sterowaną skrzynią biegów ustawić
dźwignię w
położeniu N i wcisnąć pedał hamulca, aby
uruchomić silnik.
W pojeździe z
automatyczną skrzynią biegów przed
zwolnieniem hamulca postojowego nacisnąć pedał
hamulca przy pracującym silniku, aby odblokować
dźwignię i
wyjść z położenia P.
Jeżeli hamulec postojowy zostanie zwolniony bez
naciskania pedału hamulca, kontrolka pozostanie
zapalona.
Miga. W przypadku sterowanej skrzyni
biegów, jeżeli samochód za długo
stoi na wzniesieniu przy wciśniętym
pedale przyspieszenia, sprzęgło się
przegrzewa. Użyć pedału hamulca i/lub hamulca postojowego.
Automatyczna
praca
wycieraczek Świeci w
sposób
c i ą g ł y. Dźwignia wycieraczek została
naciśnięta do dołu. Funkcja automatycznej pracy wycieraczek przedniej
szyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć dźwignię do dołu albo ustawić
ją w
innym położeniu.
Przyrządy pokładowe

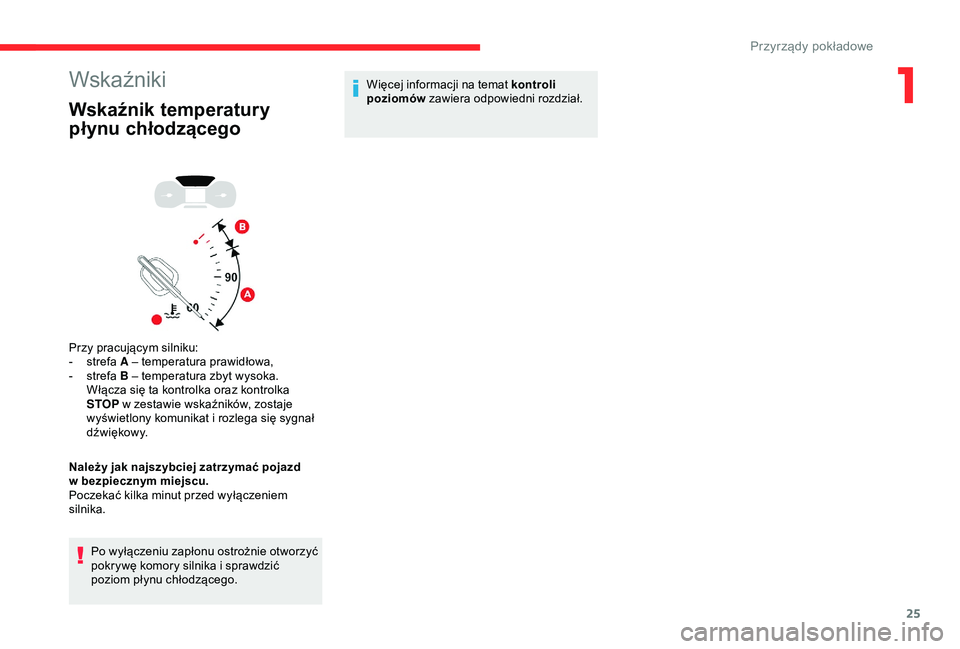

25
Wskaźniki
Wskaźnik temperatury
płynu chłodzącego
Przy pracującym silniku:
- s trefa A – temperatura prawidłowa,
-

s
trefa B – temperatura zbyt wysoka.
Włącza się ta kontrolka oraz kontrolka
STOP w
zestawie wskaźników, zostaje
wyświetlony komunikat i
rozlega się sygnał
d ź w i ę kow y.
Należy jak najszybciej zatrzymać pojazd
w
bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem
silnika.
Po wyłączeniu zapłonu ostrożnie otworzyć
pokrywę komory silnika i
sprawdzić
poziom płynu chłodzącego. Więcej informacji na temat kontroli
poziomów
zawiera odpowiedni rozdział.
1
Przyrządy pokładowe

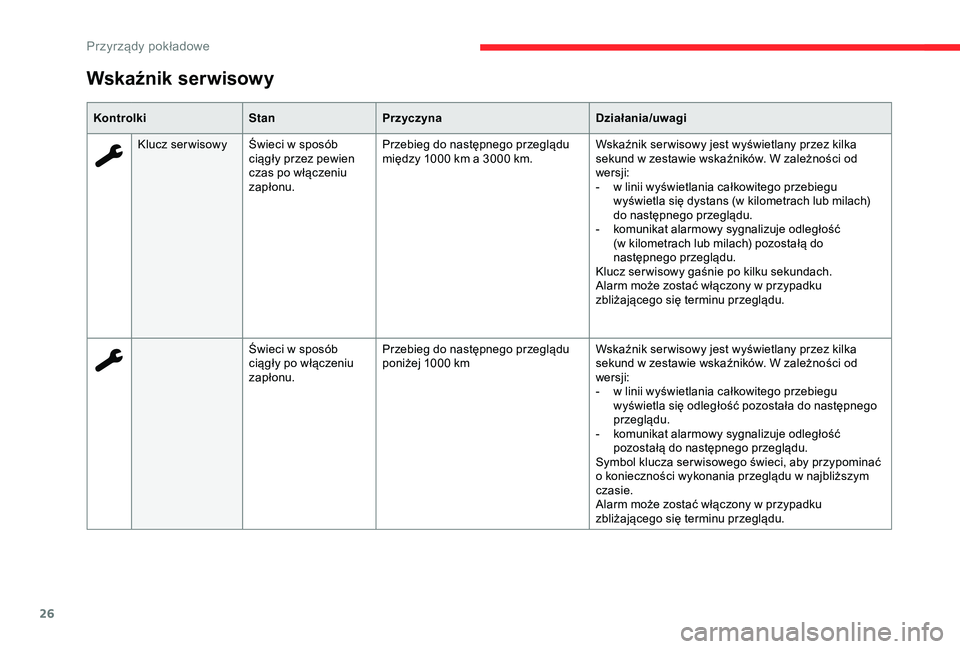

26
KontrolkiStanPrzyczyna Działania/uwagi
Klucz ser wisowy Świeci w sposób
ciągły przez pewien
czas po włączeniu
zapłonu. Przebieg do następnego przeglądu
między 1000
km a 3000 km.Wskaźnik ser wisowy jest wyświetlany przez kilka
sekund w
zestawie wskaźników. W zależności od
wersji:
-

w l
inii wyświetlania całkowitego przebiegu
wyświetla się dystans (w
kilometrach lub milach)
do następnego przeglądu.
-

k
omunikat alarmowy sygnalizuje odległość
(w
kilometrach lub milach) pozostałą do
następnego przeglądu.
Klucz ser wisowy gaśnie po kilku sekundach.
Alarm może zostać włączony w
przypadku
zbliżającego się terminu przeglądu.
Świeci w
sposób
ciągły po włączeniu
zapłonu. Przebieg do następnego przeglądu
poniżej 1000
kmWskaźnik ser wisowy jest wyświetlany przez kilka
sekund w
zestawie wskaźników. W zależności od
wersji:
-

w l
inii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do następnego
przeglądu.
-

k
omunikat alarmowy sygnalizuje odległość
pozostałą do następnego przeglądu.
Symbol klucza ser wisowego świeci, aby przypominać
o
konieczności wykonania przeglądu w najbliższym
czasie.
Alarm może zostać włączony w
przypadku
zbliżającego się terminu przeglądu.
Wskaźnik serwisowy
Przyrządy pokładowe

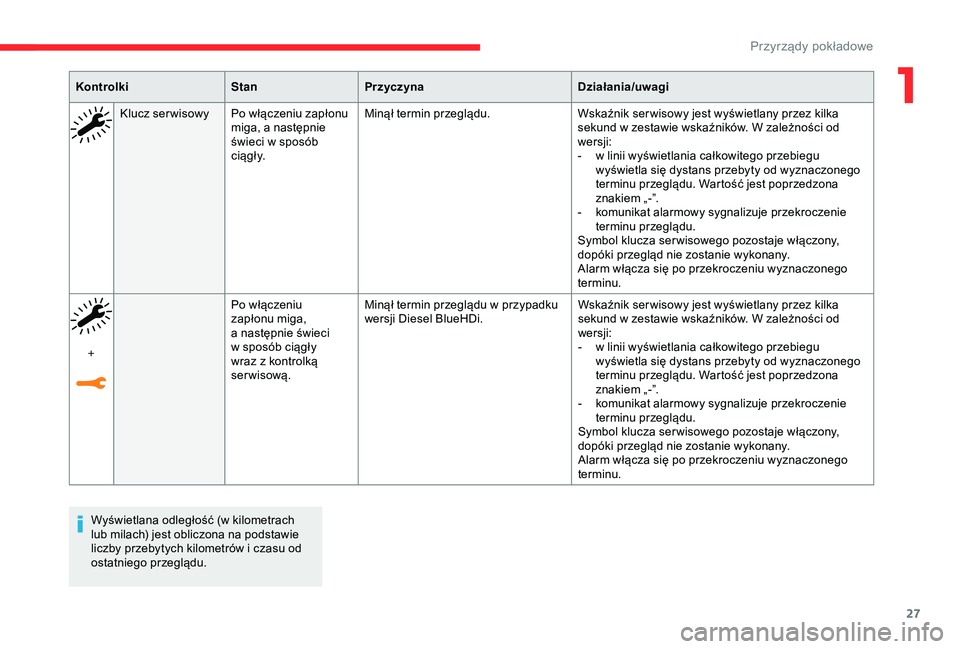

27
Wyświetlana odległość (w kilometrach
l ub milach) jest obliczona na podstawie
liczby przebytych kilometrów i
czasu od
ostatniego przeglądu.
Kontrolki
StanPrzyczyna Działania/uwagi
Klucz ser wisowy Po włączeniu zapłonu miga, a następnie
świeci w sposób
c i ą g ł y. Minął termin przeglądu.
Wskaźnik ser wisowy jest wyświetlany przez kilka
sekund w zestawie wskaźników. W zależności od
wersji:
-
w l
inii wyświetlania całkowitego przebiegu
wyświetla się dystans przebyty od wyznaczonego
terminu przeglądu. Wartość jest poprzedzona
znakiem „-”.
-
k
omunikat alarmowy sygnalizuje przekroczenie
terminu przeglądu.
Symbol klucza ser wisowego pozostaje włączony,
dopóki przegląd nie zostanie wykonany.
Alarm włącza się po przekroczeniu wyznaczonego
terminu.
+ Po włączeniu
zapłonu miga,
a następnie świeci
w sposób ciągły
wraz z kontrolką
serwisową. Minął termin przeglądu w przypadku
wersji Diesel BlueHDi. Wskaźnik ser wisowy jest wyświetlany przez kilka
sekund w zestawie wskaźników. W zależności od
wersji:
-
w l
inii wyświetlania całkowitego przebiegu
wyświetla się dystans przebyty od wyznaczonego
terminu przeglądu. Wartość jest poprzedzona
znakiem „-”.
-
k
omunikat alarmowy sygnalizuje przekroczenie
terminu przeglądu.
Symbol klucza ser wisowego pozostaje włączony,
dopóki przegląd nie zostanie wykonany.
Alarm włącza się po przekroczeniu wyznaczonego
terminu.
1
Przyrządy pokładowe

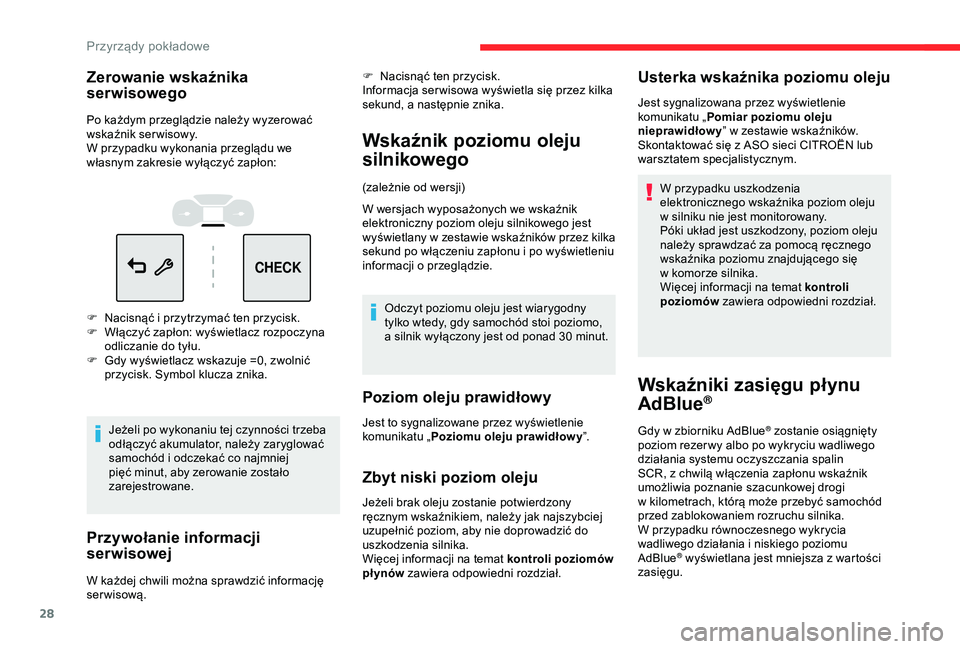

28
CHECK
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we
własnym zakresie wyłączyć zapłon:
F
N
acisnąć i przytrzymać ten przycisk.
F

W
łączyć zapłon: wyświetlacz rozpoczyna
odliczanie do tyłu.
F

G
dy wyświetlacz wskazuje =0, zwolnić
przycisk. Symbol klucza znika.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
samochód i
odczekać co najmniej
pięć minut, aby zerowanie zostało
zarejestrowane.
Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
serwisową. F

N
acisnąć ten przycisk.
Informacja ser wisowa wyświetla się przez kilka
sekund, a
n
astępnie znika.
Wskaźnik poziomu oleju
silnikowego
(zależnie od wersji)
W wersjach wyposażonych we wskaźnik
elektroniczny poziom oleju silnikowego jest
wyświetlany w
zestawie wskaźników przez kilka
sekund po włączeniu zapłonu i
po wyświetleniu
informacji o
przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi poziomo,
a
silnik wyłączony jest od ponad 30 minut.
Poziom oleju prawidłowy
Zbyt niski poziom oleju
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, aby nie doprowadzić do
uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
płynów zawiera odpowiedni rozdział.
Usterka wskaźnika poziomu oleju
W przypadku uszkodzenia
elektronicznego wskaźnika poziom oleju
w
silniku nie jest monitorowany.
Póki układ jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
Wskaźniki zasięgu płynu
AdBlue®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin
SCR, z

chwilą włączenia zapłonu wskaźnik
umożliwia poznanie szacunkowej drogi
w

kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i

niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
z
asięgu.
Jest to sygnalizowane przez wyświetlenie
komunikatu „
Poziomu oleju prawidłow y ”.Jest sygnalizowana przez wyświetlenie
komunikatu „
Pomiar poziomu oleju
nieprawidłowy ” w zestawie wskaźników.
Skontaktować się z ASO sieci CITROËN lub
warsztatem specjalistycznym.
Przyrządy pokładowe

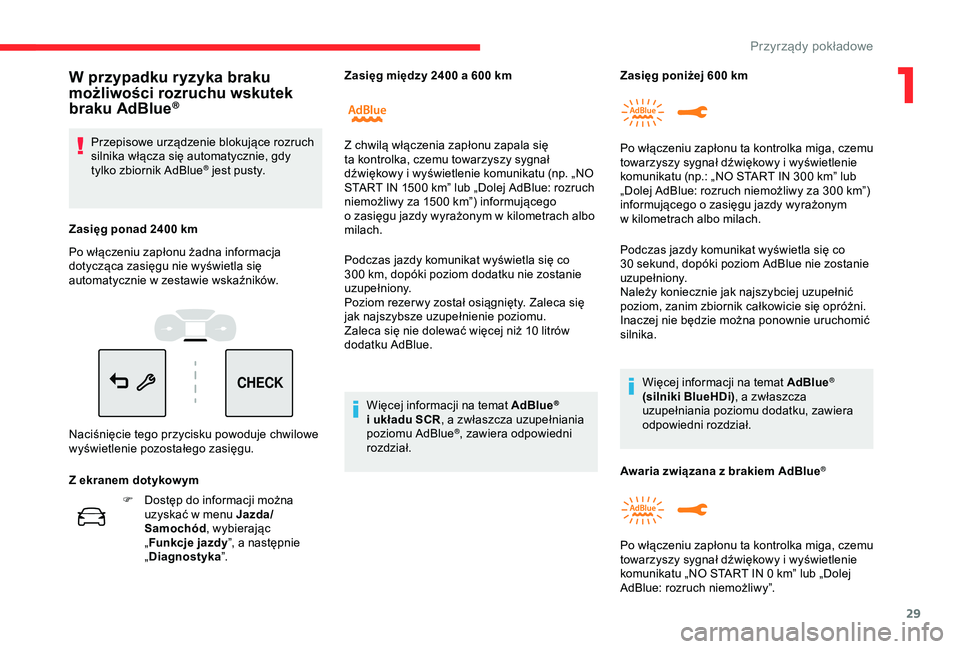

29
CHECK
F Dostęp do informacji można uzyskać w menu Jazda/
Samochód , wybierając
„ Funkcje jazdy ”, a
następnie
„ Diagnostyka ”. Podczas jazdy komunikat wyświetla się co
300
km, dopóki poziom dodatku nie zostanie
uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Zaleca się nie dolewać więcej niż 10 litrów
dodatku AdBlue.
Więcej informacji na temat AdBlue
®
i

układu SCR , a

zwłaszcza uzupełniania
poziomu AdBlue
®, zawiera odpowiedni
rozdział. Zasięg poniżej 600
km
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki poziom AdBlue nie zostanie
uzupełniony.
Należy koniecznie jak najszybciej uzupełnić
poziom, zanim zbiornik całkowicie się opróżni.
Inaczej nie będzie można ponownie uruchomić
silnika.
W przypadku ryzyka braku
możliwości rozruchu wskutek
braku AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg ponad 2400

km
Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w

zestawie wskaźników.
Naciśnięcie tego przycisku powoduje chwilowe
wyświetlenie pozostałego zasięgu.
Z ekranem dotykow ym Zasięg między 2400 a
600 km
Z chwilą włączenia zapłonu zapala się
ta kontrolka, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu (np. „NO
START IN 1500
km” lub „Dolej AdBlue: rozruch
niemożliwy za 1500
km”) informującego
o
zasięgu jazdy wyrażonym w kilometrach albo
milach. Po włączeniu zapłonu ta kontrolka miga, czemu
towarzyszy sygnał dźwiękowy i
wyświetlenie
komunikatu (np.: „NO START IN 300 km” lub
„Dolej AdBlue: rozruch niemożliwy za 300
km”)
informującego o
zasięgu jazdy wyrażonym
w
kilometrach albo milach.
Więcej informacji na temat AdBlue
®
(silniki BlueHDi) , a

zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
Awaria związana z

brakiem AdBlue
®
Po włączeniu zapłonu ta kontrolka miga, czemu
towarzyszy sygnał dźwiękowy i wyświetlenie
komunikatu „NO START IN 0
km” lub „Dolej
AdBlue: rozruch niemożliwy”.
1
3U]\U]
G\SRN

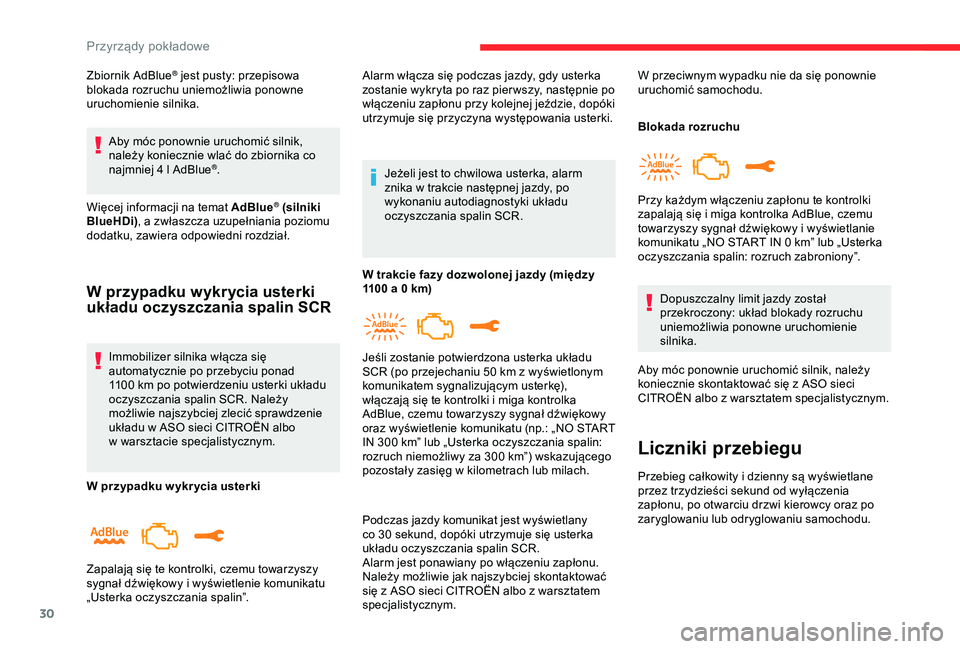

30
Zbiornik AdBlue® jest pusty: przepisowa
blokada rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik,
należy koniecznie wlać do zbiornika co
najmniej 4 l AdBlue
®.
Więcej informacji na temat AdBlue
® (silniki
BlueHDi) , a

zwłaszcza uzupełniania poziomu
dodatku, zawiera odpowiedni rozdział.
W przypadku wykrycia usterki
układu oczyszczania spalin SCR
Immobilizer silnika włącza się
automatycznie po przebyciu ponad
1100
km po potwierdzeniu usterki układu
oczyszczania spalin SCR. Należy
możliwie najszybciej zlecić sprawdzenie
układu w
ASO sieci CITROËN albo
w
warsztacie specjalistycznym.
W przypadku w ykr ycia usterki Jeżeli jest to chwilowa usterka, alarm
znika w
trakcie następnej jazdy, po
wykonaniu autodiagnostyki układu
oczyszczania spalin SCR.
W trakcie fazy dozwolonej jazdy (między
1100 a 0 km)
Podczas jazdy komunikat jest wyświetlany
co 30 sekund, dopóki utrzymuje się usterka
układu oczyszczania spalin SCR.
Alarm jest ponawiany po włączeniu zapłonu.
Należy możliwie jak najszybciej skontaktować
się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Zapalają się te kontrolki, czemu towarzyszy
sygnał dźwiękowy i
wyświetlenie komunikatu
„Usterka oczyszczania spalin”. Jeśli zostanie potwierdzona usterka układu
SCR (po przejechaniu 50
km z wyświetlonym
komunikatem sygnalizującym usterkę),
włączają się te kontrolki i
miga kontrolka
AdBlue, czemu towarzyszy sygnał dźwiękowy
oraz wyświetlenie komunikatu (np.: „NO START
IN 300 km” lub „Usterka oczyszczania spalin:
rozruch niemożliwy za 300
km”) wskazującego
pozostały zasięg w
kilometrach lub milach.Blokada rozruchu
Przy każdym włączeniu zapłonu te kontrolki
zapalają się i miga kontrolka AdBlue, czemu
towarzyszy sygnał dźwiękowy i
wyświetlanie
komunikatu „NO START IN 0 km” lub „Usterka
oczyszczania spalin: rozruch zabroniony”.
Dopuszczalny limit jazdy został
przekroczony: układ blokady rozruchu
uniemożliwia ponowne uruchomienie
silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie skontaktować się z ASO sieci
CITROËN albo z
warsztatem specjalistycznym.
Liczniki przebiegu
Przebieg całkowity i dzienny są wyświetlane
p rzez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy oraz po
zaryglowaniu lub odryglowaniu samochodu.
Alarm włącza się podczas jazdy, gdy usterka
zostanie wykryta po raz pier wszy, następnie po
włączeniu zapłonu przy kolejnej jeździe, dopóki
utrzymuje się przyczyna występowania usterki.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu.
Przyrządy pokładowe
