175

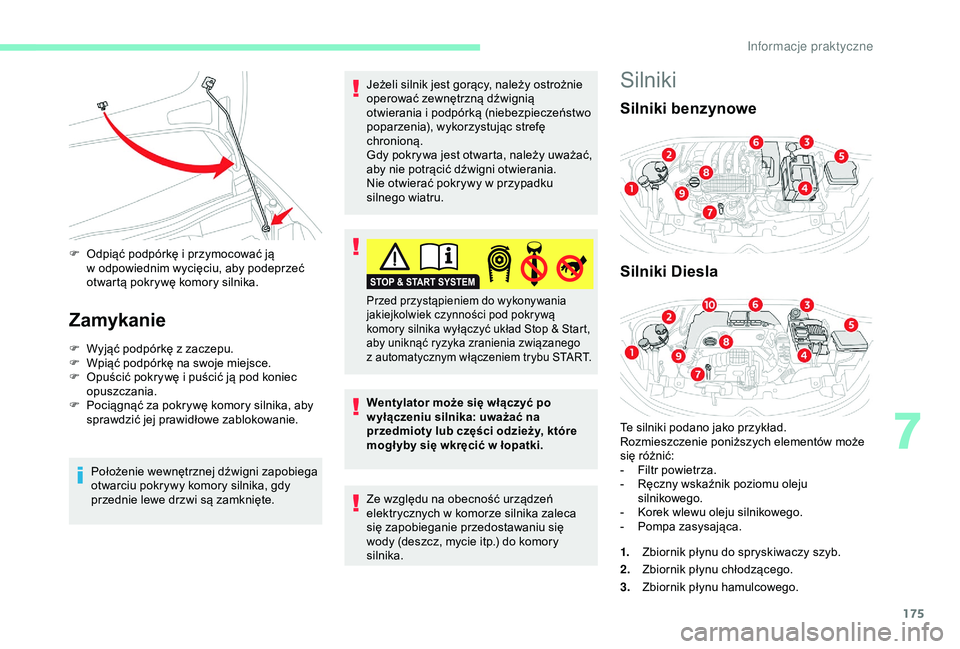

F Odpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby podeprzeć
otwartą pokrywę komory silnika.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania.
F

P
ociągnąć za pokrywę komory silnika, aby
sprawdzić jej prawidłowe zablokowanie.
Położenie wewnętrznej dźwigni zapobiega
otwarciu pokrywy komory silnika, gdy
przednie lewe drzwi są zamknięte. Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i
podpórką (niebezpieczeństwo
poparzenia), wykorzystując strefę
chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
Ze względu na obecność urządzeń
elektrycznych w
komorze silnika zaleca
się zapobieganie przedostawaniu się
wody (deszcz, mycie itp.) do komory
silnika.
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop & Start,
aby uniknąć ryzyka zranienia związanego
z
automatycznym włączeniem trybu START.
Silniki
Silniki benzynowe
Silniki Diesla
Te silniki podano jako przykład.
Rozmieszczenie poniższych elementów może
się różnić:
-
F
iltr powietrza.
-

R
ęczny wskaźnik poziomu oleju
silnikowego.
-

K
orek wlewu oleju silnikowego.
-

P
ompa zasysająca.
1. Zbiornik płynu do spryskiwaczy szyb.
2. Zbiornik płynu chłodzącego.
3. Zbiornik płynu hamulcowego.
7
Informacje praktyczne

176

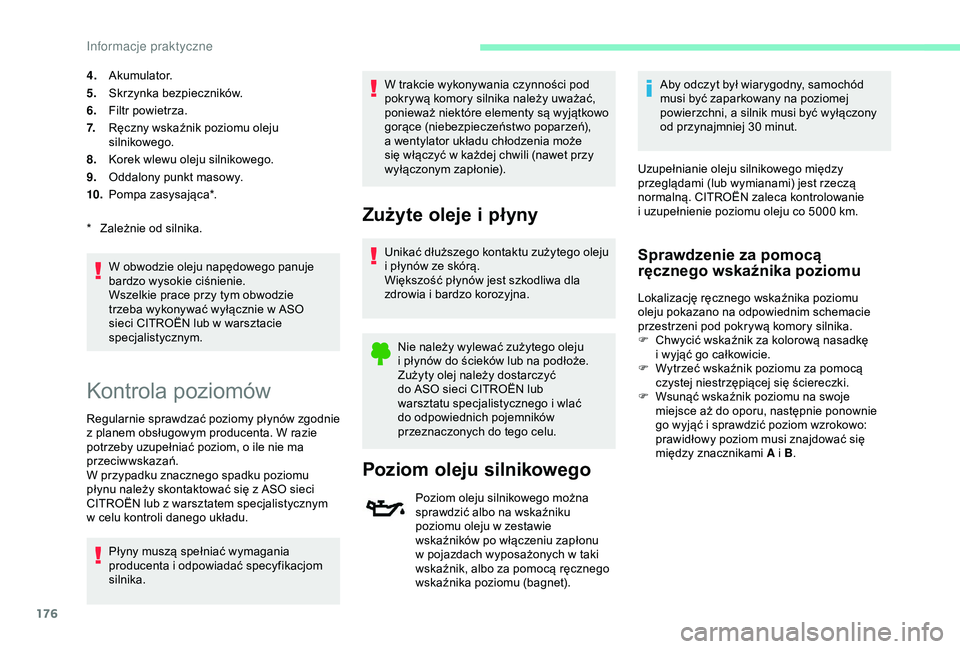

4.Akumulator.
5. Skrzynka bezpieczników.
6. Filtr powietrza.
7. Ręczny wskaźnik poziomu oleju
silnikowego.
8. Korek wlewu oleju silnikowego.
9. Oddalony punkt masowy.
10. Pompa zasysająca*.
W obwodzie oleju napędowego panuje
bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie
trzeba wykonywać wyłącznie w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
*

Z
ależnie od silnika.
Kontrola poziomów
Regularnie sprawdzać poziomy płynów zgodnie
z planem obsługowym producenta. W razie
potrzeby uzupełniać poziom, o
ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu
płynu należy skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym
w
celu kontroli danego układu.Płyny muszą spełniać wymagania
producenta i
odpowiadać specyfikacjom
silnika. W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a
wentylator układu chłodzenia może
się włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i p łyny
Unikać dłuższego kontaktu zużytego oleju
i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy dostarczyć
do ASO sieci CITROËN lub
warsztatu specjalistycznego i
wlać
do odpowiednich pojemników
przeznaczonych do tego celu.
Poziom oleju silnikowego
Poziom oleju silnikowego można
sprawdzić albo na wskaźniku
poziomu oleju w
zestawie
wskaźników po włączeniu zapłonu
w
pojazdach wyposażonych w taki
wskaźnik, albo za pomocą ręcznego
wskaźnika poziomu (bagnet). Aby odczyt był wiarygodny, samochód
musi być zaparkowany na poziomej
powierzchni, a
silnik musi być wyłączony
od przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i uzupełnienie poziomu oleju co 5000 km.
Sprawdzenie za pomocą
ręcznego wskaźnika poziomu
Lokalizację ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F

C
hwycić wskaźnik za kolorową nasadkę
i
wyjąć go całkowicie.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B.
Informacje praktyczne

177

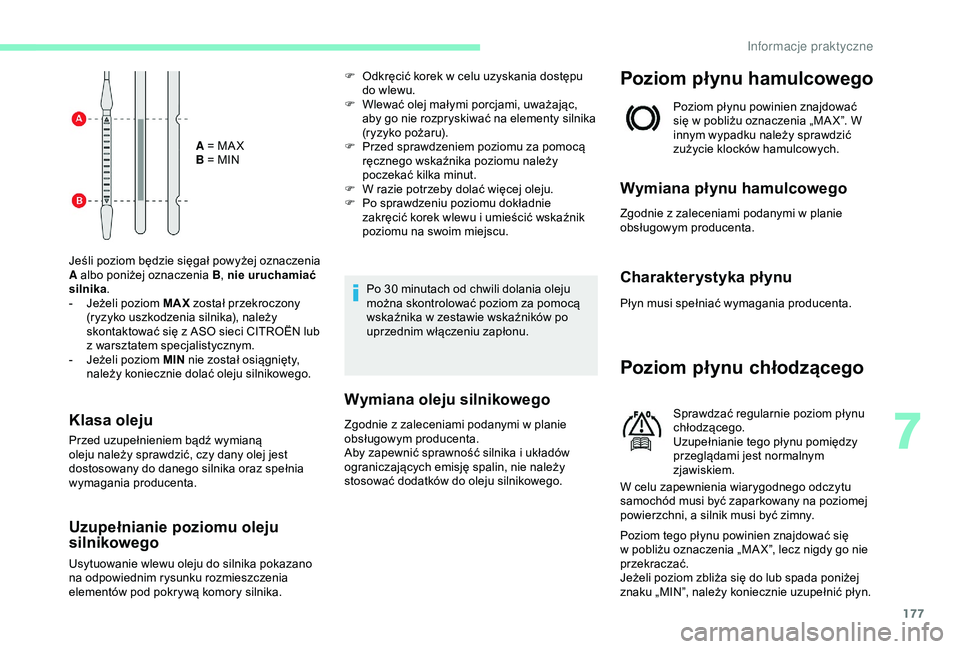

A = MA X
B = MIN
Jeśli poziom będzie sięgał powyżej oznaczenia
A albo poniżej oznaczenia B , nie uruchamiać
silnika .
-

J

eżeli poziom MAX został przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z

ASO sieci CITROËN lub
z

warsztatem specjalistycznym.
-

J

eżeli poziom MIN nie został osiągnięty,
należy koniecznie dolać oleju silnikowego.
Klasa oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju
silnikowego
F Odkręcić korek w celu uzyskania dostępu
do wlewu.
F

W
lewać olej małymi porcjami, uważając,
aby go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

W r
azie potrzeby dolać więcej oleju.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek wlewu i
umieścić wskaźnik
poziomu na swoim miejscu.
Po 30
minutach od chwili dolania oleju
można skontrolować poziom za pomocą
wskaźnika w
zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju silnikowego
Zgodnie z zaleceniami podanymi w planie
o bsługowym producenta.
Aby zapewnić sprawność silnika i
układów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się w pobliżu oznaczenia „MA X”. W
innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Zgodnie z zaleceniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy
przeglądami jest normalnym
zjawiskiem.
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a
silnik musi być zimny.
Poziom tego płynu powinien znajdować się
w

pobliżu oznaczenia „MA X”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim rysunku rozmieszczenia
elementów pod pokrywą komory silnika.
7
Informacje praktyczne

178
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez wentylator.
Ponieważ w układzie chłodzenia panuje
wysokie ciśnienie, przed odkręceniem korka
należy odczekać co najmniej godzinę od
wyłączenia silnika.
Aby zapobiec ryzyku doznania oparzeń w
razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i
odkręcić go o dwa obroty, aby
zredukować ciśnienie w
układzie.
Gdy ciśnienie spadnie, odkręcić korek
i
uzupełnić poziom płynu. Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziomu płynu do
spryskiwaczy szyb
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.Charakterystyka płynu
Zbiornik płynu do spryskiwaczy należy
napełniać gotową do użycia mieszanką.
Zimą (temperatury poniżej zera) należy
stosować płyn ze środkiem zapobiegającym
zamarzaniu odpowiedni do panujących
warunków w celu zabezpieczenia elementów
układu (pompa, zbiornik, przewody itd.).
W żadnym wypadku nie wolno wlewać samej
wody (ryzyko zamarznięcia, powstania osadów
i t d .) .
Poziom dodatku do oleju
napędowego (diesel
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku
w zbiorniku jest sygnalizowany
ciągłym świeceniem kontrolki,
czemu towarzyszy sygnał
dźwiękowy i
komunikat o niskim
poziomie dodatku.
Uzupełnianie
Poziom w zbiorniku należy niezwłocznie
u zupełnić w ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Poziom AdBlue
Alarm włącza się po osiągnięciu poziomu
r eze r w y.
Aby uniknąć unieruchomienia pojazdu zgodnie
z
przepisami, uzupełnić poziom za pomocą
AdBlue.
Więcej informacji o
AdBlue
® i układzie SCR,
a

zwłaszcza o

uzupełnianiu poziomu, znajduje
się w

odpowiednim rozdziale.
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i
w zależności od
silnika pojazdu.
Kontrolę można wykonać w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w
wersjach bez złącza
zaciskowego).
Informacje praktyczne

179

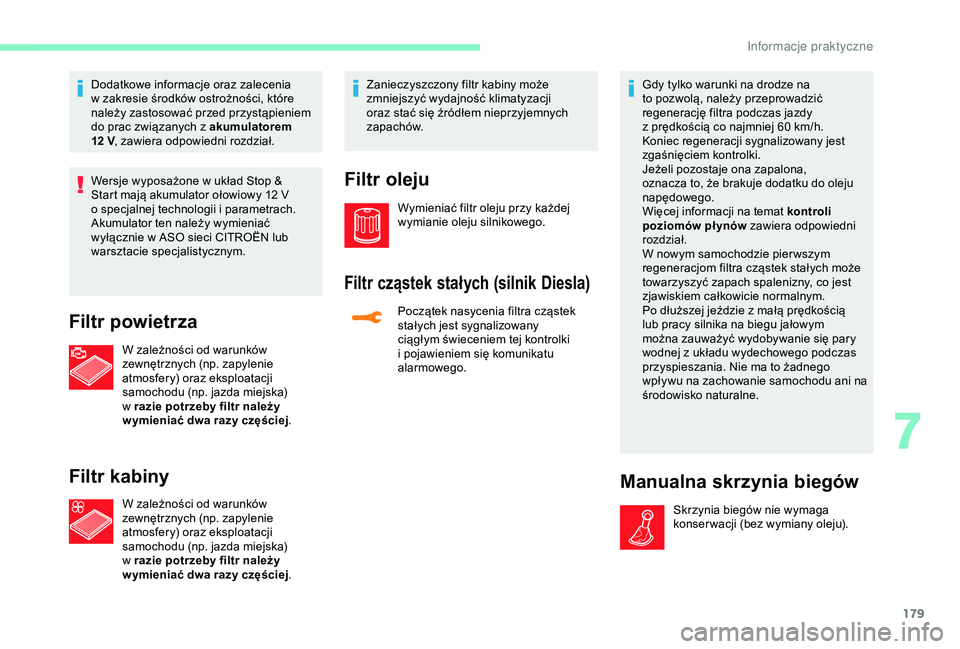

Dodatkowe informacje oraz zalecenia
w zakresie środków ostrożności, które
należy zastosować przed przystąpieniem
do prac związanych z
akumulatorem
12
V, zawiera odpowiedni rozdział.
Wersje wyposażone w
układ Stop &
Start mają akumulator ołowiowy 12
V
o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci CITROËN lub
warsztacie specjalistycznym.
Filtr powietrza
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Filtr kabiny
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji
oraz stać się źródłem nieprzyjemnych
zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnikowego.
Filtr cząstek stałych (silnik Diesla)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
ciągłym świeceniem tej kontrolki
i
pojawieniem się komunikatu
alarmowego. Gdy tylko warunki na drodze na
to pozwolą, należy przeprowadzić
regenerację filtra podczas jazdy
z
prędkością co najmniej 60 km/h.
Koniec regeneracji sygnalizowany jest
zgaśnięciem kontrolki.
Jeżeli pozostaje ona zapalona,
oznacza to, że brakuje dodatku do oleju
napędowego.
Więcej informacji na temat kontroli
poziomów pł ynów zawiera odpowiedni
rozdział.
W nowym samochodzie pier wszym
regeneracjom filtra cząstek stałych może
towarzyszyć zapach spalenizny, co jest
zjawiskiem całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub pracy silnika na biegu jałowym
można zauważyć wydobywanie się pary
wodnej z
układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani na
środowisko naturalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
7
In

180
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności w przypadku
samochodów użytkowanych
w
mieście, na krótkich dystansach.
Może okazać się konieczne
wykonanie kontroli nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Stopień zużycia tarcz
hamulcowych
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Hamulec postojowy
Zbyt duży skok hamulca
postojowego lub stwierdzenie
braku skuteczności układu wymaga
regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty o
podobnej
jakości i
parametrach technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, CITROËN wybiera
i

proponuje specjalne produkty.
Po myciu samochodu, w
przypadku
wilgoci lub w
okresie zimowym, tarcze
i

klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i
odszronić hamulce.
AdBlue® (silniki BlueHDi)
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w

azot i

wodę, które
są nieszkodliwe dla zdrowia i

środowiska.
Płyn AdBlue
® znajduje się
w

specjalnym zbiorniku
o

pojemności około 15 l.
Gdy zostanie osiągnięty poziom rezer wy,
następuje automatyczna aktywacja alarmu:
można wówczas przejechać jeszcze około
2400

km, zanim zbiornik opróżni się całkowicie.
Informacje praktyczne

181
Podczas każdego zaplanowanego przeglądu
w ASO sieci CITROËN lub w warsztacie
specjalistycznym zbiornik AdBlue
® zostaje
napełniony, aby umożliwić prawidłowe
działanie układu SCR.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza 20
000 km,
koniecznie trzeba uzupełnić poziom AdBlue
®.
Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy układ SCR jest uszkodzony, poziom
emisji nie odpowiada już normie Euro
6:
samochód zaczyna zanieczyszczać
środowisko.
W przypadku potwierdzonej awarii układu
SCR należy udać się jak najszybciej do
ASO sieci CITROËN albo do warsztatu
specjalistycznego: po przebyciu 1100
km
nastąpi automatyczne włączenie układu
uniemożliwiającego uruchomienie silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić odległość, jaką można
jeszcze przejechać, zanim nastąpi
unieruchomienie samochodu.
Więcej informacji o

kontrolkach
i

powiązanych alarmach zawiera
odpowiedni rozdział. Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze poniżej
o
k. -11°C.
Układ SCR jest wyposażony w
urządzenie
do podgrzewania zbiornika AdBlue
®, które
umożliwia jazdę we wszystkich warunkach
pogodowych.
Uzupełnianie AdBlue®
Przed dolaniem płynu należy zapoznać
się z następującymi ostrzeżeniami.
Środki ostrożności
AdBlue® to roztwór na bazie mocznika. Płyn
jest niepalny, bezbar wny i bezwonny ( jeżeli jest
przechowywany w
chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i
mydłem. W razie
kontaktu z
oczami niezwłocznie przemyć
je obfitą ilością wody albo roztworem do
przemywania oczu przez co najmniej
15

minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia natychmiast przepłukać
usta czystą wodą, a
następnie wypić dużą jej
ilość. Przechowywać AdBlue
® poza zasięgiem
dzieci, w

oryginalnym pojemniku.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: może ulec zanieczyszczeniu.
Używać wyłącznie płynu AdBlue
® zgodnego
z

normą ISO 22241.
Nigdy nie rozcieńczać AdBlue
® wodą.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
Pojemniki są dostępne w

ASO sieci CITROËN
lub w

warsztacie specjalistycznym.
W pewnych warunkach (np. w

wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i

gardło).
Ponadto można udać się na stację
benzynową z

pompami AdBlue
przeznaczonymi specjalnie dla
samochodów osobowych i
dostawczych.
7
Informacje praktyczne

182

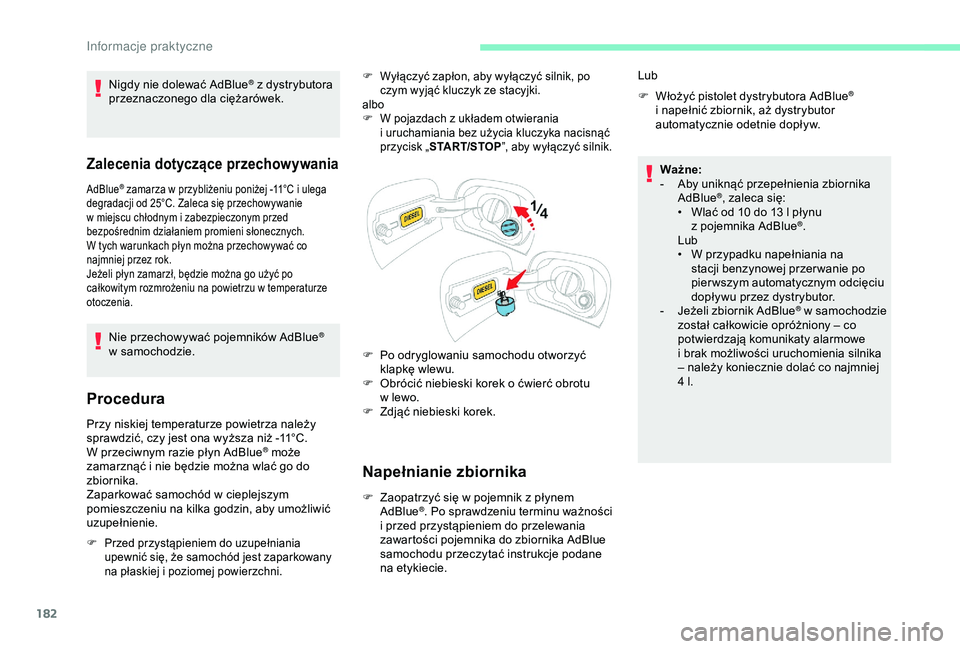

Zalecenia dotyczące przechowywania
AdBlue® zamarza w przybliżeniu poniżej -11°C i ulega
d
egradacji od 25°C. Zaleca się przechowywanie
w

miejscu chłodnym i zabezpieczonym przed
bezpośrednim działaniem promieni słonecznych.
W tych warunkach płyn można przechowywać co
najmniej przez rok.
Jeżeli płyn zamarzł, będzie można go użyć po
całkowitym rozmrożeniu na powietrzu w
temperaturze
otoczenia.
Nie przechowywać pojemników AdBlue®
w

samochodzie.
Procedura
Przy niskiej temperaturze powietrza należy
sprawdzić, czy jest ona wyższa niż -11°C.
W przeciwnym razie płyn AdBlue
® może
zamarznąć i

nie będzie można wlać go do
zbiornika.
Zaparkować samochód w

cieplejszym
pomieszczeniu na kilka godzin, aby umożliwić
uzupełnienie.
F Wyłączyć zapłon, aby wyłączyć silnik, po czym wyjąć kluczyk ze stacyjki.
albo
F

W p
ojazdach z układem otwierania
i
uruchamiania bez użycia kluczyka nacisnąć
przycisk „ START/STOP ”, aby wyłączyć silnik.
F Po odryglowaniu samochodu otworzyć
klapkę wlewu.
F

O
brócić niebieski korek o ćwierć obrotu
w
lewo.
F

Z
djąć niebieski korek.
Napełnianie zbiornika
F Zaopatrzyć się w pojemnik z płynem
AdBlue®. Po sprawdzeniu terminu ważności
i

przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika AdBlue
samochodu przeczytać instrukcje podane
na etykiecie. F

W
łożyć pistolet dystrybutora AdBlue
®
i

napełnić zbiornik, aż dystrybutor
automatycznie odetnie dopływ.
Lub
Ważne:
-

A

by uniknąć przepełnienia zbiornika
AdBlue
®, zaleca się:
•
W
lać od 10 do 13 l płynu
z
p

ojemnika AdBlue
®.
Lub
•

W p

rzypadku napełniania na
stacji benzynowej przer wanie po
pier wszym automatycznym odcięciu
dopływu przez dystrybutor.
-
J

eżeli zbiornik AdBlue
® w samochodzie
z
ostał całkowicie opróżniony – co
potwierdzają komunikaty alarmowe
i

brak możliwości uruchomienia silnika
– należy koniecznie dolać co najmniej
4 l.
Nigdy nie dolewać AdBlue
® z dystrybutora
p
rzeznaczonego dla ciężarówek.
F Przed przystąpieniem do uzupełniania upewnić się, że samochód jest zaparkowany
na płaskiej i
poziomej powierzchni.
Informacje praktyczne
