2019 CITROEN BERLINGO VAN Instrukcja obsługi (in Polish)

95

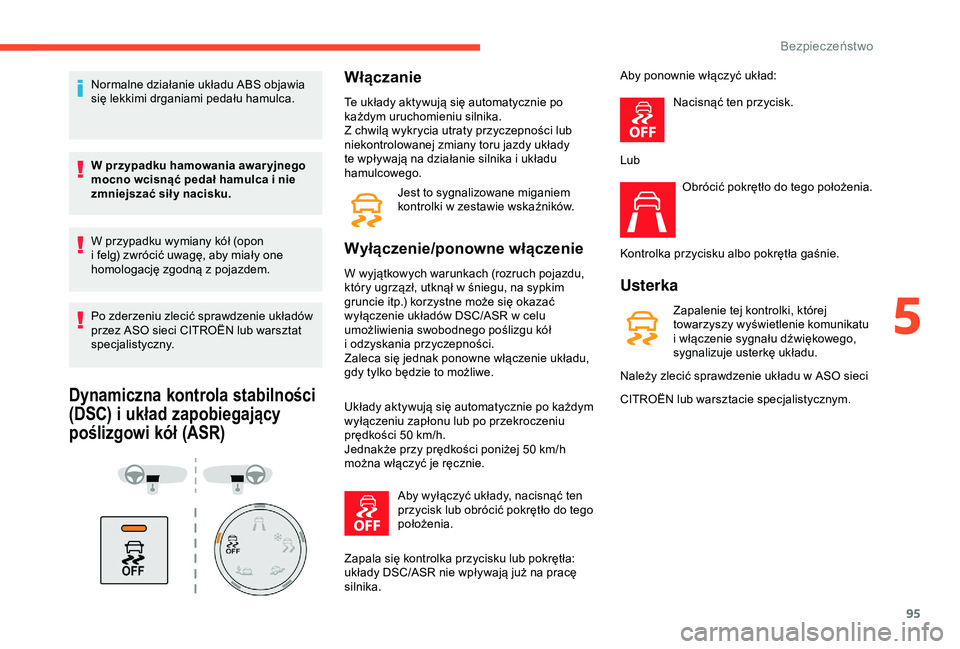

Normalne działanie układu ABS objawia
się lekkimi drganiami pedału hamulca.
W przypadku hamowania awar yjnego
mocno wcisnąć pedał hamulca i nie
zmniejszać sił y nacisku.
W przypadku wymiany kół (opon
i
felg) zwrócić uwagę, aby miały one
homologację zgodną z
pojazdem.
Po zderzeniu zlecić sprawdzenie układów
przez ASO sieci CITROËN lub warsztat
specjalistyczny.
Dynamiczna kontrola stabilności
(DSC) i
u
kład zapobiegający
poślizgowi kół (ASR)
Włączanie
Te układy aktywują się automatycznie po
każdym uruchomieniu silnika.
Z chwilą wykrycia utraty przyczepności lub
niekontrolowanej zmiany toru jazdy układy
te wpływają na działanie silnika i
układu
hamulcowego.
Jest to sygnalizowane miganiem
kontrolki w
zestawie wskaźników.
Wyłączenie/ponowne włączenie
W wyjątkowych warunkach (rozruch pojazdu,
który ugrzązł, utknął w śniegu, na sypkim
gruncie itp.) korzystne może się okazać
wyłączenie układów DSC/ASR w
celu
umożliwienia swobodnego poślizgu kół
i
odzyskania przyczepności.
Zaleca się jednak ponowne włączenie układu,
gdy tylko będzie to możliwe.
Układy aktywują się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50
km/h.
Jednakże przy prędkości poniżej 50
km/h
można włączyć je ręcznie.
Aby wyłączyć układy, nacisnąć ten
przycisk lub obrócić pokrętło do tego
położenia.
Zapala się kontrolka przycisku lub pokrętła:
układy DSC/ASR nie wpływają już na pracę
silnika. Aby ponownie włączyć układ:
Nacisnąć ten przycisk.
Lub Obrócić pokrętło do tego położenia.
Kontrolka przycisku albo pokrętła gaśnie.Usterka
Zapalenie tej kontrolki, której
towarzyszy wyświetlenie komunikatu
i włączenie sygnału dźwiękowego,
sygnalizuje usterkę układu.
Należy zlecić sprawdzenie układu w
ASO sieci
CITROËN lub warsztacie specjalistycznym.
5
Bezpieczeństwo

96
ASR/DSC
Te układy zapewniają zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinny skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.
W przypadku pogorszenia warunków
przyczepności (deszcz, śnieg, gołoledź)
ryzyko utraty przyczepności wzrasta. Ze
względów bezpieczeństwa niezbędne jest
wówczas, aby układy były włączone we
wszystkich warunkach, a zwłaszcza gdy
są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i
felgi),
podzespołów układu hamulcowego,
podzespołów elektronicznych
oraz procedur montażu i
napraw
obowiązujących w
ASO sieci CITROËN.
Zalecane jest używanie opon zimowych,
aby zapewnić skuteczne działanie
układów w
warunkach zimowych.
W takich warunkach niezbędne jest,
aby zamontować cztery koła z
oponami
z

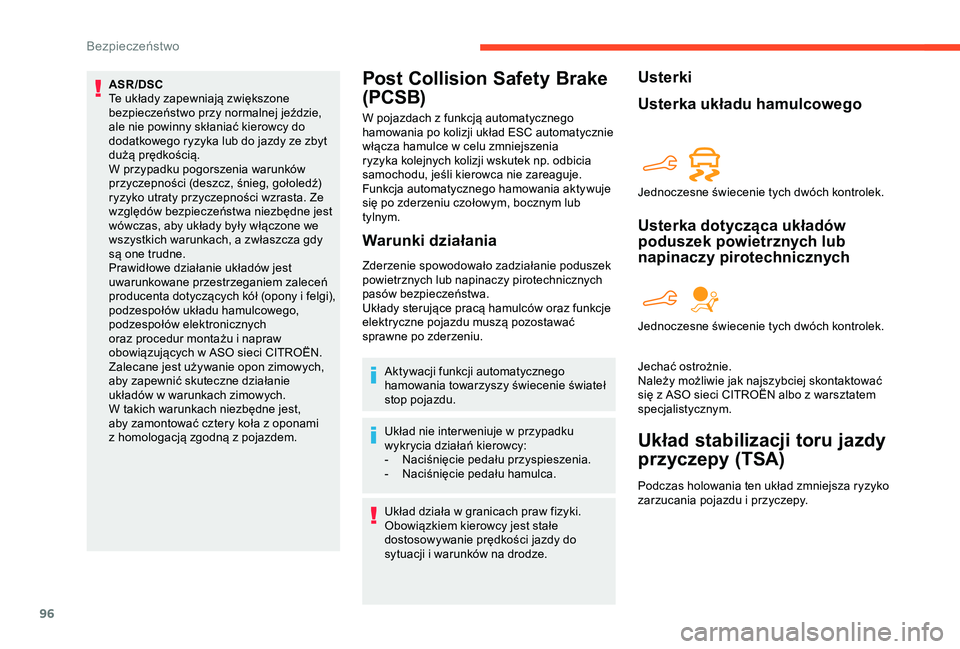

homologacją zgodną z pojazdem.Post Collision Safety Brake
(PCSB)
W pojazdach z funkcją automatycznego
h amowania po kolizji układ ESC automatycznie
włącza hamulce w
celu zmniejszenia
ryzyka kolejnych kolizji wskutek np. odbicia
samochodu, jeśli kierowca nie zareaguje.
Funkcja automatycznego hamowania aktywuje
się po zderzeniu czołowym, bocznym lub
tylnym.
Warunki działania
Zderzenie spowodowało zadziałanie poduszek
powietrznych lub napinaczy pirotechnicznych
pasów bezpieczeństwa.
Układy sterujące pracą hamulców oraz funkcje
elektryczne pojazdu muszą pozostawać
sprawne po zderzeniu.
Aktywacji funkcji automatycznego
hamowania towarzyszy świecenie świateł
stop pojazdu.
Układ nie inter weniuje w
przypadku
wykrycia działań kierowcy:
-

N
aciśnięcie pedału przyspieszenia.
-

N
aciśnięcie pedału hamulca.
Układ działa w
granicach praw fizyki.
Obowiązkiem kierowcy jest stałe
dostosowywanie prędkości jazdy do
sytuacji i
warunków na drodze.
Usterki
Usterka układu hamulcowego
Usterka dotycząca układów
poduszek powietrznych lub
napinaczy pirotechnicznych
Jechać ostrożnie.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Układ stabilizacji toru jazdy
przyczepy (TSA)
Podczas holowania ten układ zmniejsza ryzyko
zarzucania pojazdu i przyczepy.
Jednoczesne świecenie tych dwóch kontrolek.
Jednoczesne świecenie tych dwóch kontrolek.
Bezpieczeństwo

97

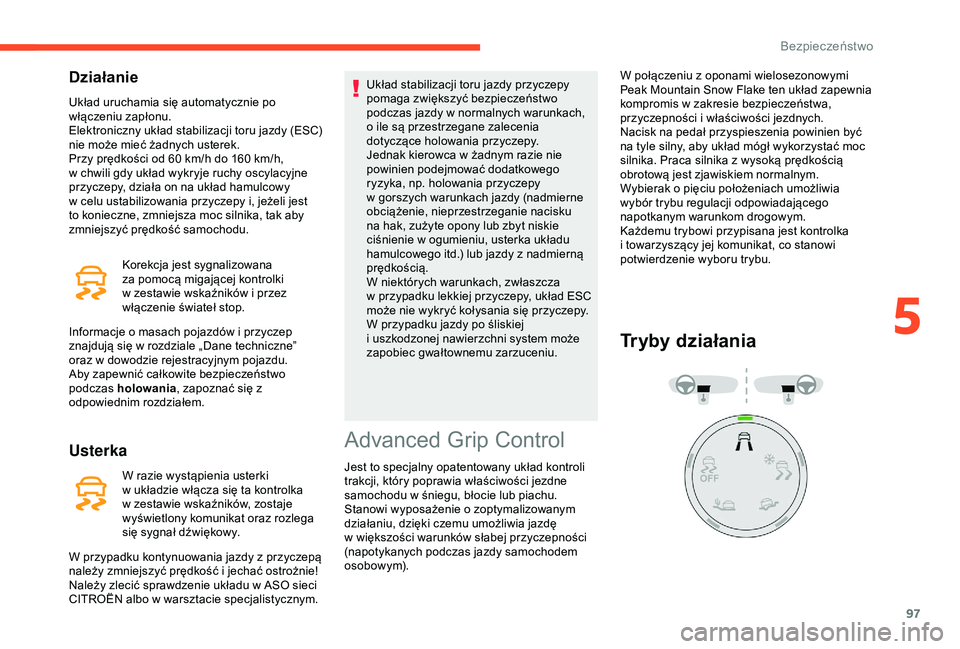

Działanie
Układ uruchamia się automatycznie po
włączeniu zapłonu.
Elektroniczny układ stabilizacji toru jazdy (ESC)
nie może mieć żadnych usterek.
Przy prędkości od 60 km/h do 160 km/h,
w
chwili gdy układ wykryje ruchy oscylacyjne
przyczepy, działa on na układ hamulcowy
w
celu ustabilizowania przyczepy i, jeżeli jest
to konieczne, zmniejsza moc silnika, tak aby
zmniejszyć prędkość samochodu.
Informacje o
masach pojazdów i przyczep
znajdują się w
rozdziale „Dane techniczne”
oraz w
dowodzie rejestracyjnym pojazdu.
Aby zapewnić całkowite bezpieczeństwo
podczas holowania , zapoznać się z
odpowiednim rozdziałem.
Usterka
W razie wystąpienia usterki
w układzie włącza się ta kontrolka
w
zestawie wskaźników, zostaje
wyświetlony komunikat oraz rozlega
się sygnał dźwiękowy. Układ stabilizacji toru jazdy przyczepy
pomaga zwiększyć bezpieczeństwo
podczas jazdy w
normalnych warunkach,
o ile są przestrzegane zalecenia
dotyczące holowania przyczepy.
Jednak kierowca w żadnym razie nie
powinien podejmować dodatkowego
ryzyka, np. holowania przyczepy
w gorszych warunkach jazdy (nadmierne
obciążenie, nieprzestrzeganie nacisku
na hak, zużyte opony lub zbyt niskie
ciśnienie w ogumieniu, usterka układu
hamulcowego itd.) lub jazdy z nadmierną
prędkością.
W niektórych warunkach, zwłaszcza
w przypadku lekkiej przyczepy, układ ESC
może nie wykryć kołysania się przyczepy.
W przypadku jazdy po śliskiej
i uszkodzonej nawierzchni system może
zapobiec gwałtownemu zarzuceniu.
Advanced Grip Control
Jest to specjalny opatentowany układ kontroli
trakcji, który poprawia właściwości jezdne
samochodu w
śniegu, błocie lub piachu.
Stanowi wyposażenie o
zoptymalizowanym
działaniu, dzięki czemu umożliwia jazdę
w
większości warunków słabej przyczepności
(napotykanych podczas jazdy samochodem
osobowym).
Tryby działania
Korekcja jest sygnalizowana
za pomocą migającej kontrolki
w
zestawie wskaźników i przez
włączenie świateł stop.
W przypadku kontynuowania jazdy z
przyczepą
należy zmniejszyć prędkość i
jechać ostrożnie!
Należy zlecić sprawdzenie układu w
ASO sieci
CITROËN albo w
warsztacie specjalistycznym. W połączeniu z
oponami wielosezonowymi
Peak Mountain Snow Flake ten układ zapewnia
kompromis w zakresie bezpieczeństwa,
przyczepności i właściwości jezdnych.
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Praca silnika z wysoką prędkością
obrotową jest zjawiskiem normalnym.
Wybierak o pięciu położeniach umożliwia
wybór trybu regulacji odpowiadającego
napotkanym warunkom drogowym.
Każdemu trybowi przypisana jest kontrolka
i towarzyszący jej komunikat, co stanowi
potwierdzenie wyboru trybu.
5
Bezpieczeństwo

98
Standardowy (ESC)
Tryb ten jest ustawiony
dla niewielkiego poślizgu,
obejmującego różnice
przyczepności zwykle napotykane
na drogach.
Układ automatycznie inicjuje się ponownie
w

tym trybie po każdym wyłączeniu
zapłonu.
Śnieg
Podczas ruszania tryb dopasowuje
swoją strategię do napotkanych
warunków przyczepności dla
każdego z
dwóch przednich kół.
(Tryb aktywny do prędkości
80
km/h).
Terenowy (błoto, wilgotna trawa)
Tryb, który podczas ruszania
umożliwia poślizg koła przy
małej przyczepności, aby ułatwić
wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na
koło mające większą przyczepność
przeniesiony jest największy
możliwy moment obrotowy. W fazie przyspieszania układ kontroluje
poślizg, aby jak najlepiej spełnić wymagania
kierowcy.
(Tryb aktywny do prędkości 50
km/h).
Piach
Tryb, który umożliwia jednoczesny
poślizg obu kół napędowych,
aby zapewnić ruch i
ograniczyć
niebezpieczeństwo ugrzęźnięcia
w
piachu
(tryb aktywny do prędkości
120
km/h).
Zastosowanie innego trybu może
spowodować ugrzęźnięcie samochodu.
Istnieje możliwość wyłączenia
układów ASR i
DSC poprzez
obrócenie pokrętła do
położenia „ OFF”. Zalecenia
Samochód jest przeznaczony przede
wszystkim do jazdy po nawierzchni
utwardzonej, ale czasami można
wjeżdżać na drogi nieutwardzone.
Należy pamiętać, że samochód nie
jest przystosowany do ekstremalnych
warunków jazdy terenowej, takich jak:
-
p rzejeżdżanie i jazda w terenie, który
może spowodować uszkodzenie
podwozia lub doprowadzić do
oderwania podzespołów samochodu
(przewód paliwa, chłodnica itp.)
wskutek występowania przeszkód,
a
zwłaszcza kamieni;
-

j
azda w terenie o dużym nachyleniu
lub zmniejszonej przyczepności;
-

p
rzejeżdżanie przez strumienie.
Układy ASR i
DSC nie wpływają wówczas
na pracę silnika oraz na układ hamulcowy
w

przypadku wystąpienia odchylenia
w

stosunku do toru jazdy.
Układy włączą się znów automatycznie
przy prędkości 50
km/h albo przy każdym
ponownym włączeniu zapłonu.
Wspomaganie podczas
zjazdu
Układ wspomagania podczas zjazdu na
drogach o miękkiej nawierzchni (żwir, błoto itd.)
albo na drodze o
dużym nachyleniu.
Umożliwia zmniejszenie ryzyka poślizgu albo
utraty panowania nad pojazdem podczas
zjazdu, zarówno na biegu do przodu, jak i
na
biegu wstecznym.
Pomaga kierowcy w
prowadzeniu pojazdu ze
stałą prędkością podczas zjazdu, w
zależności
od włączonego biegu, przy równoczesnym
stopniowym zwalnianiu hamulców.
Bezpieczeństwo

99

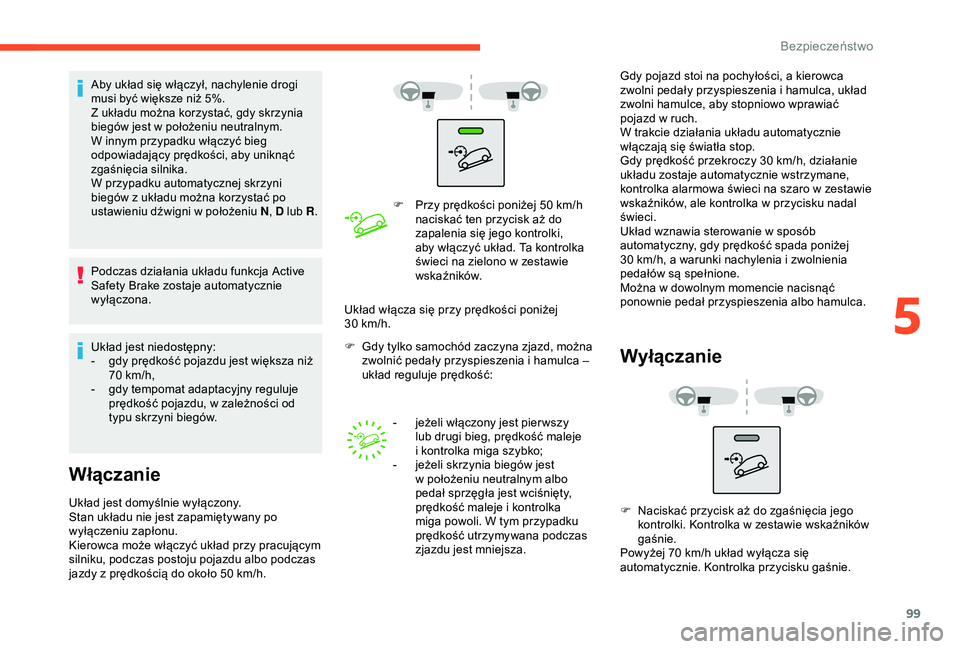

Aby układ się włączył, nachylenie drogi
musi być większe niż 5%.
Z układu można korzystać, gdy skrzynia
biegów jest w położeniu neutralnym.
W innym przypadku włączyć bieg
odpowiadający prędkości, aby uniknąć
zgaśnięcia silnika.
W przypadku automatycznej skrzyni
biegów z
układu można korzystać po
ustawieniu dźwigni w
położeniu N, D lub R .
Podczas działania układu funkcja Active
Safety Brake zostaje automatycznie
wyłączona.
Układ jest niedostępny:
-

g
dy prędkość pojazdu jest większa niż
70
km/h,
-

g
dy tempomat adaptacyjny reguluje
prędkość pojazdu, w
zależności od
typu skrzyni biegów.
Włączanie
Układ jest domyślnie wyłączony.
Stan układu nie jest zapamiętywany po
wyłączeniu zapłonu.
Kierowca może włączyć układ przy pracującym
silniku, podczas postoju pojazdu albo podczas
jazdy z
prędkością do około 50 km/h.F

P
rzy prędkości poniżej 50 km/h
naciskać ten przycisk aż do
zapalenia się jego kontrolki,
aby włączyć układ. Ta kontrolka
świeci na zielono w zestawie
wskaźników.
F
G
dy tylko samochód zaczyna zjazd, można
zwolnić pedały przyspieszenia i hamulca –
układ reguluje prędkość:
-
j
eżeli włączony jest pier wszy
lub drugi bieg, prędkość maleje
i kontrolka miga szybko;
-
j
eżeli skrzynia biegów jest
w położeniu neutralnym albo
pedał sprzęgła jest wciśnięty,
prędkość maleje i kontrolka
miga powoli. W tym przypadku
prędkość utrzymywana podczas
zjazdu jest mniejsza. Gdy pojazd stoi na pochyłości, a
kierowca
zwolni pedały przyspieszenia i hamulca, układ
zwolni hamulce, aby stopniowo wprawiać
pojazd w ruch.
W trakcie działania układu automatycznie
włączają się światła stop.
Gdy prędkość przekroczy 30 km/h, działanie
układu zostaje automatycznie wstrzymane,
kontrolka alarmowa świeci na szaro w zestawie
wskaźników, ale kontrolka w przycisku nadal
świeci.
Układ wznawia sterowanie w sposób
automatyczny, gdy prędkość spada poniżej
30 km/h, a warunki nachylenia i zwolnienia
pedałów są spełnione.
Można w dowolnym momencie nacisnąć
ponownie pedał przyspieszenia albo hamulca.
Wyłączanie
Układ włącza się przy prędkości poniżej
30 km/h.
F

N
aciskać przycisk aż do zgaśnięcia jego
kontrolki. Kontrolka w
zestawie wskaźników
gaśnie.
Powyżej 70
km/h układ wyłącza się
automatycznie. Kontrolka przycisku gaśnie.
5
Bezpieczeństwo

100

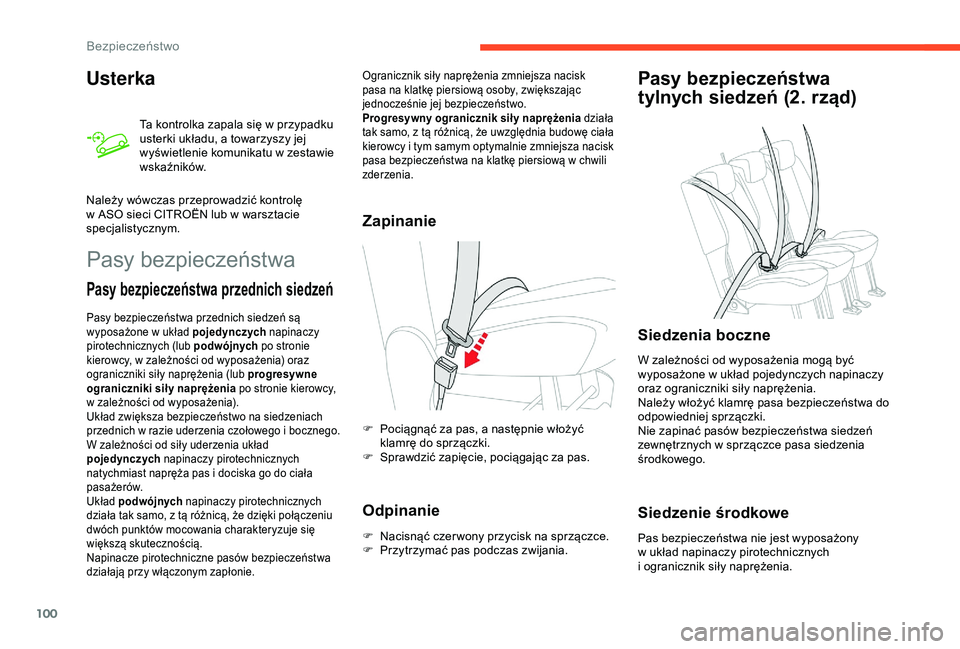

Usterka
Ta kontrolka zapala się w przypadku
u sterki układu, a towarzyszy jej
wyświetlenie komunikatu w
zestawie
wskaźników.
Należy wówczas przeprowadzić kontrolę
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pasy bezpieczeństwa
Pasy bezpieczeństwa przednich siedzeń
Pasy bezpieczeństwa przednich siedzeń są
wyposażone w układ pojedynczych napinaczy
pirotechnicznych (lub podwójnych po stronie
kierowcy, w
zależności od wyposażenia) oraz
ograniczniki siły naprężenia (lub progresywne
ograniczniki siły naprężenia po stronie kierowcy,
w
zależności od wyposażenia).
Układ zwiększa bezpieczeństwo na siedzeniach
przednich w
razie uderzenia czołowego i bocznego.
W zależności od siły uderzenia układ
pojedynczych napinaczy pirotechnicznych
natychmiast napręża pas i
dociska go do ciała
pasażerów.
Układ podwójnych napinaczy pirotechnicznych
działa tak samo, z
tą różnicą, że dzięki połączeniu
dwóch punktów mocowania charakteryzuje się
większą skutecznością.
Napinacze pirotechniczne pasów bezpieczeństwa
działają przy włączonym zapłonie.
Zapinanie
F Pociągnąć za pas, a następnie włożyć
klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas zwijania.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając
jednocześnie jej bezpieczeństwo.
Progresywny ogranicznik siły naprężenia działa
tak samo, z
tą różnicą, że uwzględnia budowę ciała
kierowcy i
tym samym optymalnie zmniejsza nacisk
pasa bezpieczeństwa na klatkę piersiową w
chwili
zderzenia.Pasy bezpieczeństwa
tylnych siedzeń (2. rząd)
Siedzenia boczne
W zależności od wyposażenia mogą być
wyposażone w układ pojedynczych napinaczy
oraz ograniczniki siły naprężenia.
Należy włożyć klamrę pasa bezpieczeństwa do
odpowiedniej sprzączki.
Nie zapinać pasów bezpieczeństwa siedzeń
zewnętrznych w
sprzączce pasa siedzenia
środkowego.
Siedzenie środkowe
Pas bezpieczeństwa nie jest wyposażony
w układ napinaczy pirotechnicznych
i
ogranicznik siły naprężenia.
Bezpieczeństwo

101

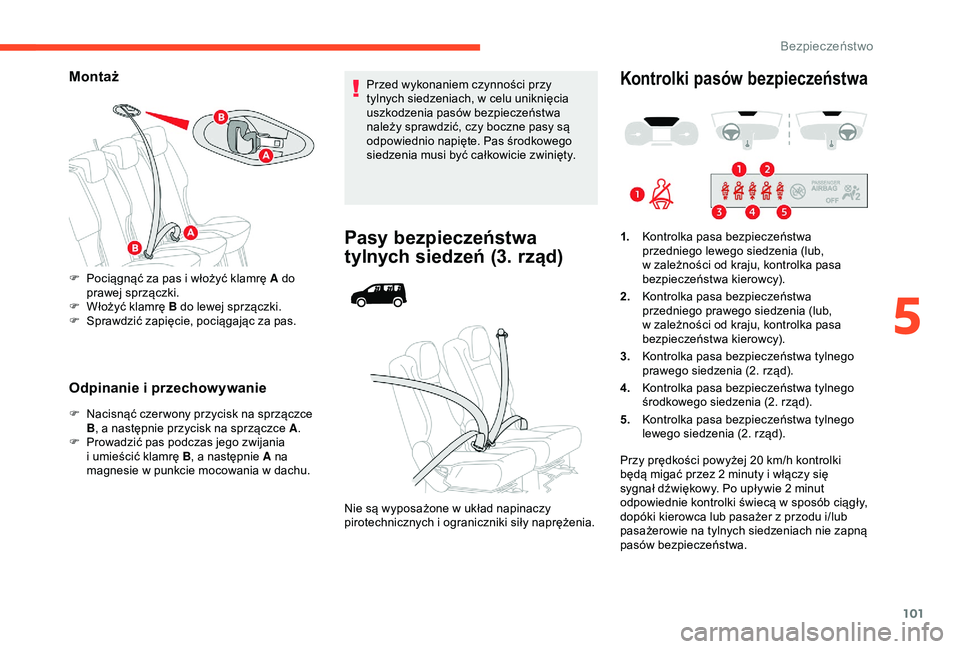

Montaż
Odpinanie i przechowywanie
F Nacisnąć czer wony przycisk na sprzączce B, a
następnie przycisk na sprzączce A .
F

P
rowadzić pas podczas jego zwijania
i
umieścić klamrę B , a
następnie A na
magnesie w
punkcie mocowania w dachu.Przed wykonaniem czynności przy
tylnych siedzeniach, w
celu uniknięcia
uszkodzenia pasów bezpieczeństwa
należy sprawdzić, czy boczne pasy są
odpowiednio napięte. Pas środkowego
siedzenia musi być całkowicie zwinięty.
Pasy bezpieczeństwa
tylnych siedzeń (3. rząd)
F Pociągnąć za pas i włożyć klamrę A do
prawej sprzączki.
F

W
łożyć klamrę B do lewej sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
Nie są wyposażone w
układ napinaczy
pirotechnicznych i
ograniczniki siły naprężenia.
Kontrolki pasów bezpieczeństwa
1.Kontrolka pasa bezpieczeństwa
przedniego lewego siedzenia (lub,
w
zależności od kraju, kontrolka pasa
bezpieczeństwa kierowcy).
2. Kontrolka pasa bezpieczeństwa
przedniego prawego siedzenia (lub,
w
zależności od kraju, kontrolka pasa
bezpieczeństwa kierowcy).
3. Kontrolka pasa bezpieczeństwa tylnego
prawego siedzenia (2. rząd).
4. Kontrolka pasa bezpieczeństwa tylnego
środkowego siedzenia (2. rząd).
5. Kontrolka pasa bezpieczeństwa tylnego
lewego siedzenia (2. rząd).
Przy prędkości powyżej 20
km/h kontrolki
będą migać przez 2
minuty i włączy się
sygnał dźwiękowy. Po upływie 2
minut
odpowiednie kontrolki świecą w
sposób ciągły,
dopóki kierowca lub pasażer z
przodu i/lub
pasażerowie na tylnych siedzeniach nie zapną
pasów bezpieczeństwa.
5
Bezpieczeństwo

102

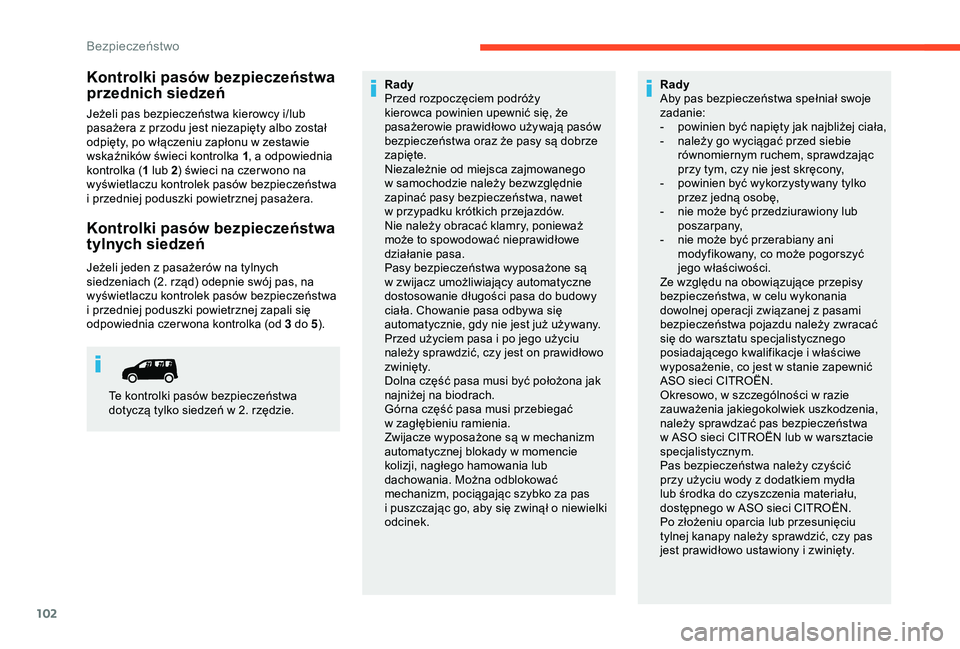

Kontrolki pasów bezpieczeństwa
przednich siedzeń
Jeżeli pas bezpieczeństwa kierowcy i/lub
pasażera z przodu jest niezapięty albo został
odpięty, po włączeniu zapłonu w
zestawie
wskaźników świeci kontrolka 1 , a
odpowiednia
kontrolka ( 1 lub 2) świeci na czer wono na
wyświetlaczu kontrolek pasów bezpieczeństwa
i
przedniej poduszki powietrznej pasażera.
Kontrolki pasów bezpieczeństwa
tylnych siedzeń
Jeżeli jeden z pasażerów na tylnych
s iedzeniach (2. rząd) odepnie swój pas, na
wyświetlaczu kontrolek pasów bezpieczeństwa
i
przedniej poduszki powietrznej zapali się
odpowiednia czer wona kontrolka (od 3 do 5 ).Rady
Przed rozpoczęciem podróży
kierowca powinien upewnić się, że
pasażerowie prawidłowo używają pasów
bezpieczeństwa oraz że pasy są dobrze
zapięte.
Niezależnie od miejsca zajmowanego
w
samochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w przypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ
może to spowodować nieprawidłowe
działanie pasa.
Pasy bezpieczeństwa wyposażone są
w
zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i
po jego użyciu
należy sprawdzić, czy jest on prawidłowo
zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
zagłębieniu ramienia.
Zwijacze wyposażone są w
mechanizm
automatycznej blokady w
momencie
kolizji, nagłego hamowania lub
dachowania. Można odblokować
mechanizm, pociągając szybko za pas
i
puszczając go, aby się zwinął o niewielki
odcinek.
Te kontrolki pasów bezpieczeństwa
dotyczą tylko siedzeń w
2. rzędzie. Rady
Aby pas bezpieczeństwa spełniał swoje
zadanie:
-
p

owinien być napięty jak najbliżej ciała,
-
n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając
przy tym, czy nie jest skręcony,
-
p
owinien być wykorzystywany tylko
przez jedną osobę,
-
n
ie może być przedziurawiony lub
poszarpany,
-
n
ie może być przerabiany ani
modyfikowany, co może pogorszyć
jego właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w
celu wykonania
dowolnej operacji związanej z
pasami
bezpieczeństwa pojazdu należy zwracać
się do warsztatu specjalistycznego
posiadającego kwalifikacje i
właściwe
wyposażenie, co jest w
stanie zapewnić
ASO sieci CITROËN.
Okresowo, w
szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić
przy użyciu wody z
dodatkiem mydła
lub środka do czyszczenia materiału,
dostępnego w
ASO sieci CITROËN.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy należy sprawdzić, czy pas
jest prawidłowo ustawiony i
zwinięty.
Bezpieczeństwo
