2019 CITROEN BERLINGO VAN Instrukcja obsługi (in Polish)

207

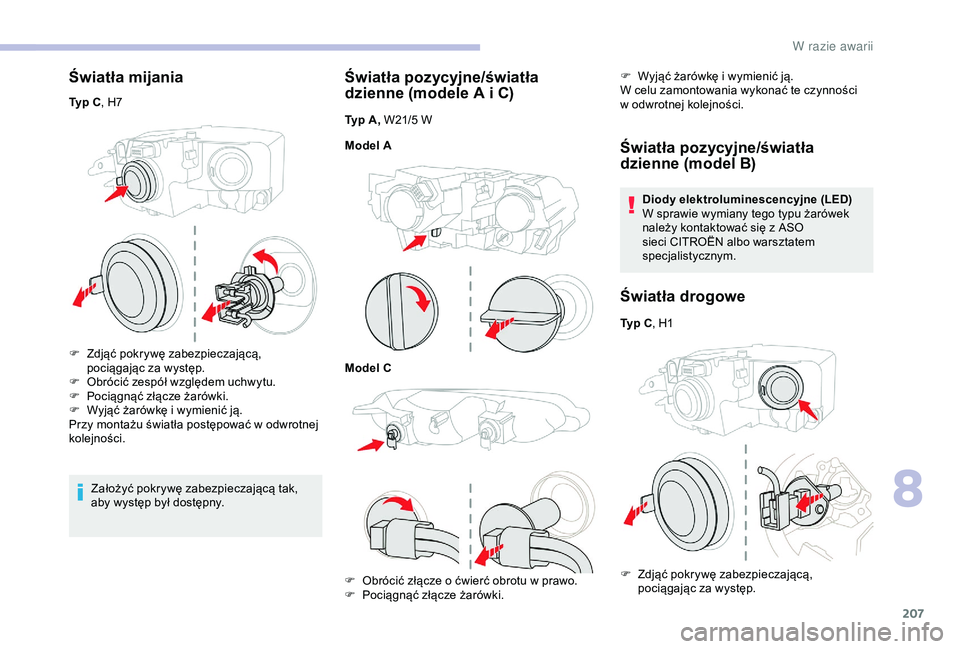

Światła mijania
Typ C, H7
F
Z
djąć pokrywę zabezpieczającą,
pociągając za występ.
F

O
brócić zespół względem uchwytu.
F

P
ociągnąć złącze żarówki.
F

W
yjąć żarówkę i wymienić ją.
Przy montażu światła postępować w
odwrotnej
kolejności.
Założyć pokrywę zabezpieczającą tak,
aby występ był dostępny.
Światła pozycyjne/światła
dzienne (modele A i C)
Typ A, W21/5 W
M odel A
Model C
F

O
brócić złącze o ćwierć obrotu w prawo.
F

P
ociągnąć złącze żarówki. F

W
yjąć żarówkę i wymienić ją.
W celu zamontowania wykonać te czynności
w odwrotnej kolejności.
Światła pozycyjne/światła
dzienne (model B)
Diody elektroluminescencyjne (LED)
W sprawie wymiany tego typu żarówek
należy kontaktować się z
ASO
sieci CITROËN albo warsztatem
specjalistycznym.
Światła drogowe
Typ C , H1
F
Z
djąć pokrywę zabezpieczającą,
pociągając za występ.
8
W

208
F Odłączyć zespół względem uchwytu.
F P ociągnąć złącze żarówki.
F

W
yjąć żarówkę i wymienić ją.
Przy montażu światła postępować w
odwrotnej
kolejności.
Założyć pokrywę zabezpieczającą tak,
aby występ był dostępny.

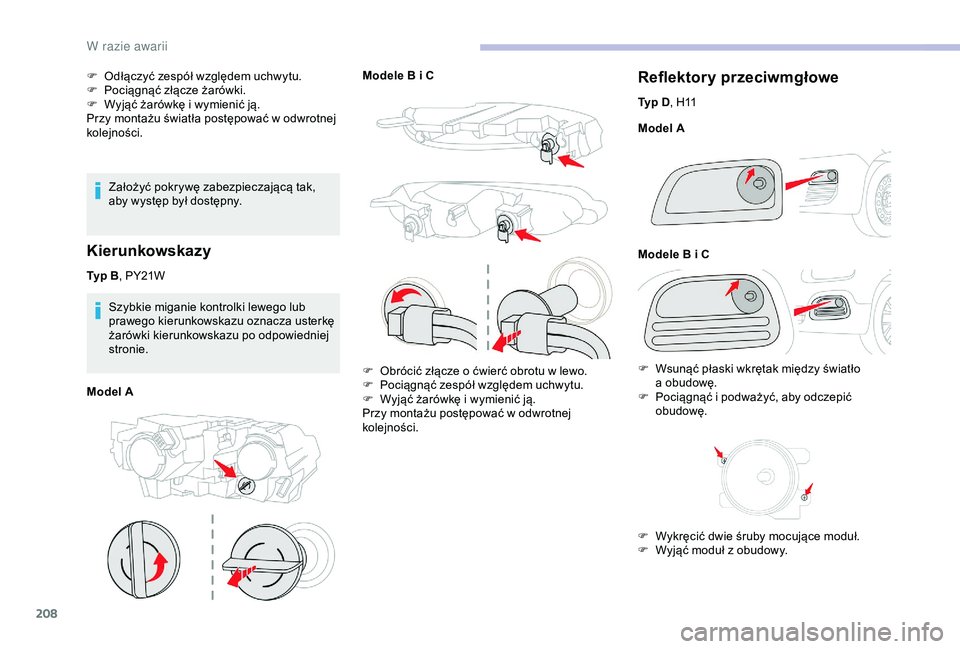

Kierunkowskazy
Typ B , PY21W
Szybkie miganie kontrolki lewego lub
prawego kierunkowskazu oznacza usterkę
żarówki kierunkowskazu po odpowiedniej
stronie. Modele B i
C
Model A
Reflektory przeciwmgłowe
Typ D , H11
Model A
Modele B i
C
F

W
ykręcić dwie śruby mocujące moduł.
F

W
yjąć moduł z obudowy.
F

O

brócić złącze o

ćwierć obrotu w

lewo.
F

P

ociągnąć zespół względem uchwytu.
F

W

yjąć żarówkę i

wymienić ją.
Przy montażu postępować w

odwrotnej
kolejności. F

W
sunąć płaski wkrętak między światło
a
obudowę.
F

P
ociągnąć i podważyć, aby odczepić
obudowę.
W

209
W celu wymiany tych żarówek można
również skontaktować się z ASO
sieci CITROËN lub warsztatem
specjalistycznym.

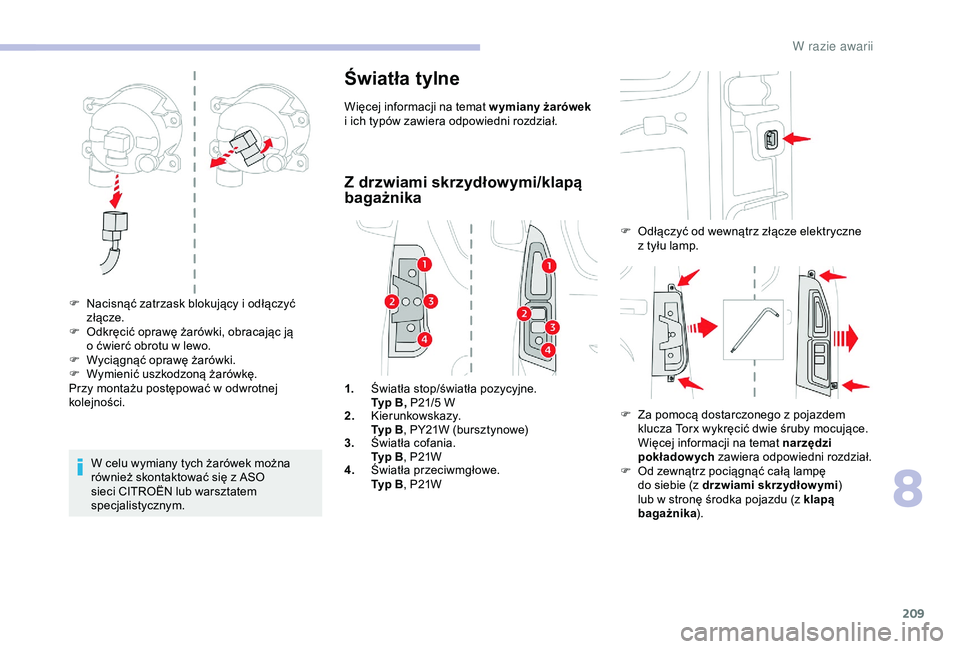

Światła tylne
Więcej informacji na temat wymiany żarówek
i ich typów zawiera odpowiedni rozdział.
F

N

acisnąć zatrzask blokujący i

odłączyć
złącze.
F

O

dkręcić oprawę żarówki, obracając ją
o

ćwierć obrotu w

lewo.
F

W

yciągnąć oprawę żarówki.
F

W

ymienić uszkodzoną żarówkę.
Przy montażu postępować w

odwrotnej
kolejności.
Z drzwiami skrzydłowymi/klapą
bagażnika
1. Światła stop/światła pozycyjne.
Typ B, P21/5
W
2. Kierunkowskazy.
Typ B , PY21W (bursztynowe)
3. Światła cofania.
Typ B , P21W
4. Światła przeciwmgłowe.
Typ B , P21W F

O
dłączyć od wewnątrz złącze elektryczne
z tyłu lamp.
F
Z
a pomocą dostarczonego z pojazdem
klucza Torx wykręcić dwie śruby mocujące.
Więcej informacji na temat narzędzi
pokładowych zawiera odpowiedni rozdział.
F

O
d zewnątrz pociągnąć całą lampę
do siebie (z drzwiami skrzydłow ymi )
lub w
stronę środka pojazdu (z klapą
bagażnika ).
8
W

210
Prawidłowo ustawić występy z powrotem
i odpowiednio ułożyć przewody zasilające,
aby ich nie zakleszczyć.
Po wymianie żarówki tylnego
kierunkowskazu czas ponownej
inicjalizacji tr wa co najmniej 2
minuty.
F

O
dsunąć występy i wyciągnąć oprawkę
żarówki.
F

W
yciągnąć przepaloną żarówkę, naciskając
lekko i obracając o jedną czwartą obrotu
w lewo.
F

W
ymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.

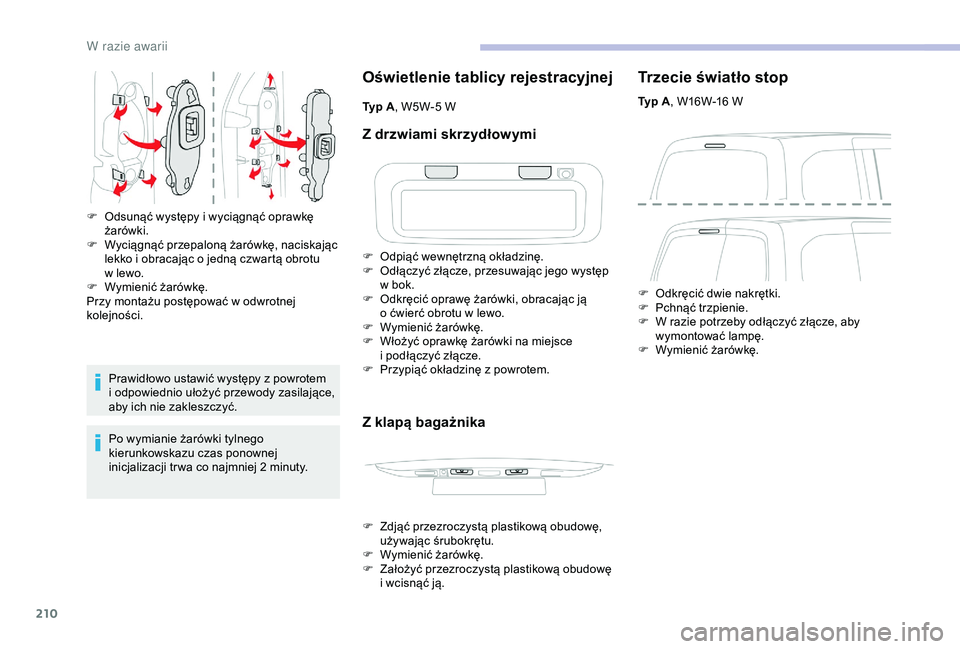

Oświetlenie tablicy rejestracyjnej
Typ A , W5W-5 W
Z drzwiami skrzydłowymi
F Odpiąć wewnętrzną okładzinę.
F
O dłączyć złącze, przesuwając jego występ
w
bok.
F

O
dkręcić oprawę żarówki, obracając ją
o
ćwierć obrotu w lewo.
F

W
ymienić żarówkę.
F

W
łożyć oprawkę żarówki na miejsce
i
podłączyć złącze.
F

P
rzypiąć okładzinę z powrotem.
Z klapą bagażnika
F Zdjąć przezroczystą plastikową obudowę, używając śrubokrętu.
F

W
ymienić żarówkę.
F

Z
ałożyć przezroczystą plastikową obudowę
i
wcisnąć ją.
Trzecie światło stop
Typ A , W16W-16 W
F
O
dkręcić dwie nakrętki.
F

Pc
hnąć trzpienie.
F

W r
azie potrzeby odłączyć złącze, aby
wymontować lampę.
F

W
ymienić żarówkę.
W

211

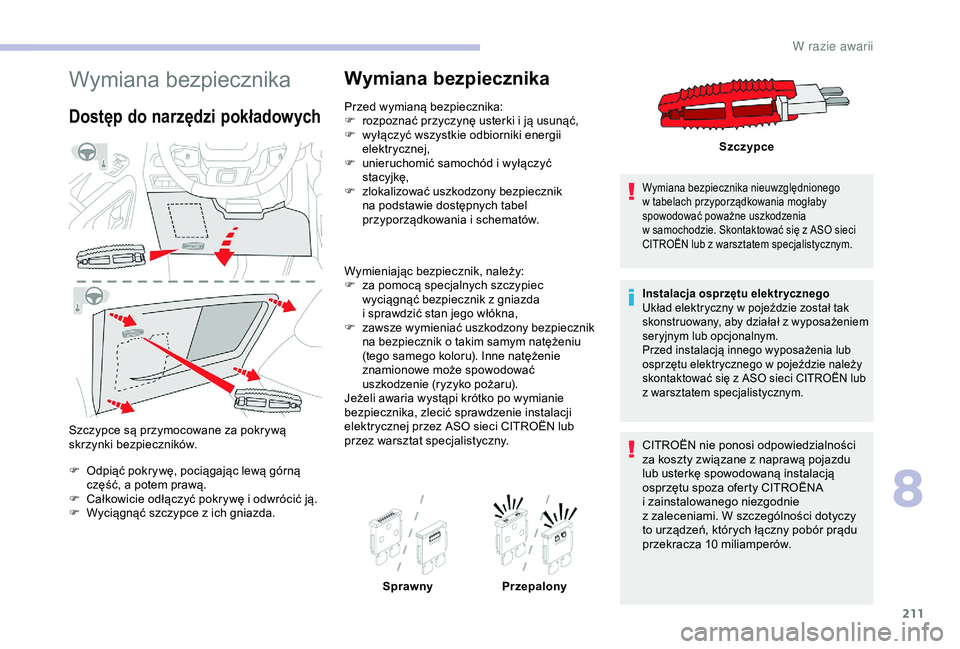

Wymiana bezpiecznika
Dostęp do narzędzi pokładowych
Szczypce są przymocowane za pokrywą
skrzynki bezpieczników.
F

O
dpiąć pokrywę, pociągając lewą górną
część, a
potem prawą.
F

C
ałkowicie odłączyć pokrywę i odwrócić ją.
F

W
yciągnąć szczypce z ich gniazda.
Wymiana bezpiecznika
Przed wymianą bezpiecznika:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować uszkodzony bezpiecznik
na podstawie dostępnych tabel
przyporządkowania i
schematów.
Wymieniając bezpiecznik, należy:
F

z
a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z
gniazda
i
sprawdzić stan jego włókna,
F

z
awsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o
takim samym natężeniu
(tego samego koloru). Inne natężenie
znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria wystąpi krótko po wymianie
bezpiecznika, zlecić sprawdzenie instalacji
elektrycznej przez ASO sieci CITROËN lub
przez warsztat specjalistyczny.
Sprawny Przepalony
Wymiana bezpiecznika nieuwzględnionego
w
tabelach przyporządkowania mogłaby
spowodować poważne uszkodzenia
w
samochodzie. Skontaktować się z ASO sieci
CITROËN lub z
warsztatem specjalistycznym.
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został tak
skonstruowany, aby działał z
wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w
pojeździe należy
skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
Szczypce
CITROËN nie ponosi odpowiedzialności
za koszty związane z
naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËNA
i

zainstalowanego niezgodnie
z

zaleceniami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10
mil

iamperów.
8
W

212
Aby uzyskać szczegółowe informacje
odnośnie do montażu haka holowniczego
i wyposażenia typu TA XI, prosimy
kontaktować się z
ASO sieci CITROËN.

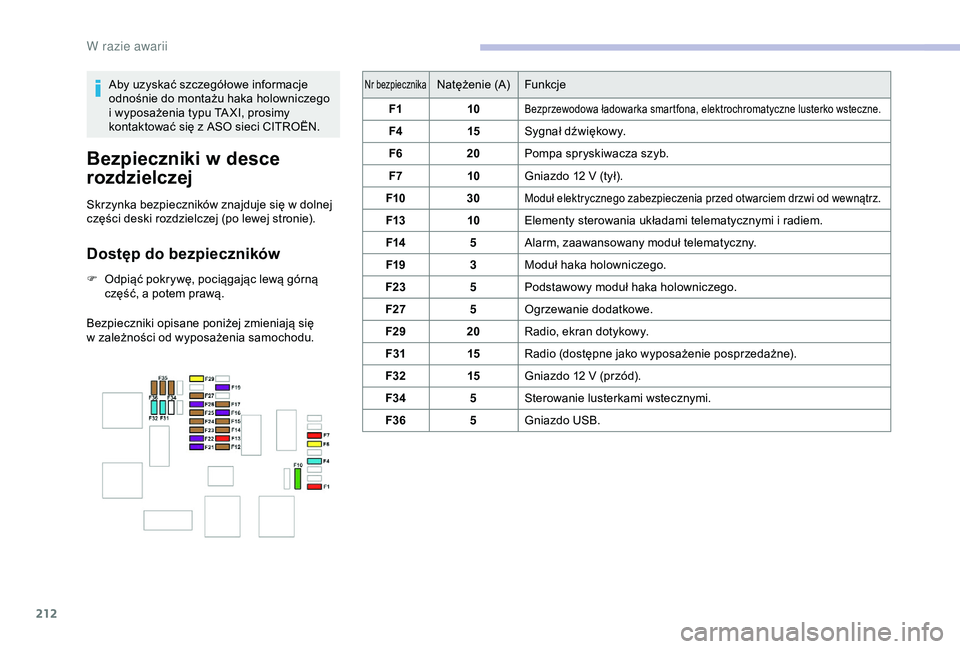

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
Bezpieczniki opisane poniżej zmieniają się
w zależności od wyposażenia samochodu.
F

O
dpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
Nr bezpiecznikaNatężenie (A)
Funkcje
F1 10
Bezprzewodowa ładowarka smartfona, elektrochromatyczne lusterko wsteczne.
F4 15Sygnał dźwiękowy.
F6 20Pompa spryskiwacza szyb.
F7 10Gniazdo 12
V (tył).
F10 30
Moduł elektrycznego zabezpieczenia przed otwarciem drzwi od wewnątrz.
F13 10Elementy sterowania układami telematycznymi i radiem.
F14 5Alarm, zaawansowany moduł telematyczny.
F19 3Moduł haka holowniczego.
F23 5Podstawowy moduł haka holowniczego.
F27 5Ogrzewanie dodatkowe.
F29 20Radio, ekran dotykowy.
F31 15Radio (dostępne jako wyposażenie posprzedażne).
F32 15Gniazdo 12
V (przód).
F34 5Sterowanie lusterkami wstecznymi.
F36 5Gniazdo USB.
W razie awarii

213

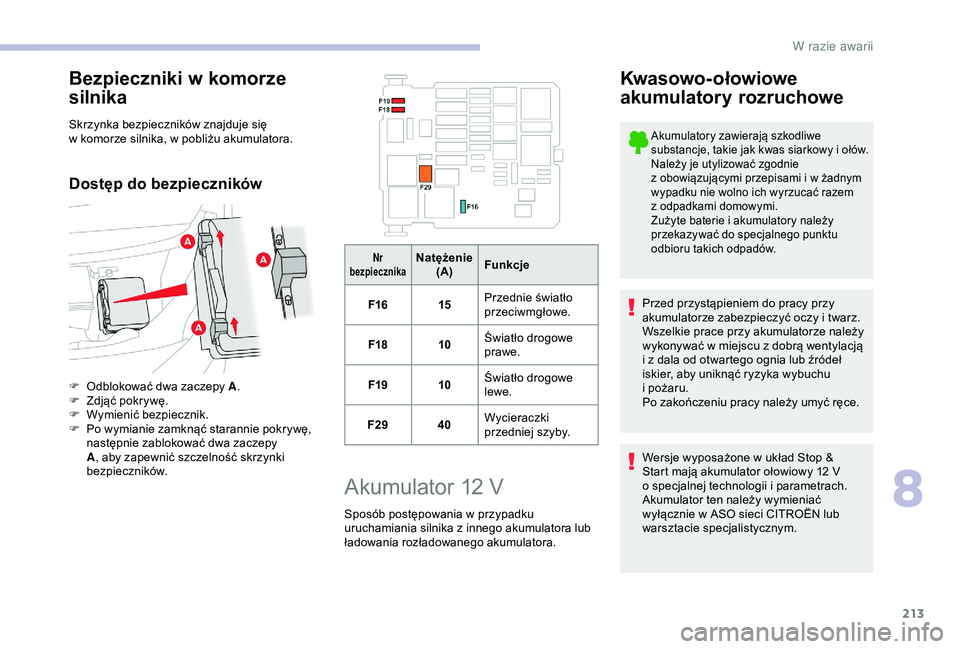

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w
komorze silnika, w pobliżu akumulatora.
Dostęp do bezpieczników
F Odblokować dwa zaczepy A .
F Z djąć pokrywę.
F

W
ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
następnie zablokować dwa zaczepy
A , aby zapewnić szczelność skrzynki
bezpieczników.
Nr
bezpiecznikaNatężenie (A) Funkcje
F16 15Przednie światło
przeciwmgłowe.
F18 10Światło drogowe
prawe.
F19 10Światło drogowe
lewe.
F29 40Wycieraczki
przedniej szyby.
Akumulator 12 V
Sposób postępowania w przypadku
u ruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
Kwasowo- ołowiowe
akumulatory rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i ołów.
Należy je utylizować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami domowymi.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w
miejscu z dobrą wentylacją
i
z dala od otwartego ognia lub źródeł
iskier, aby uniknąć ryzyka wybuchu
i
pożaru.
Po zakończeniu pracy należy umyć ręce.
Wersje wyposażone w
układ Stop &
Start mają akumulator ołowiowy 12
V
o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci CITROËN lub
warsztacie specjalistycznym.
8
W razie awarii

214

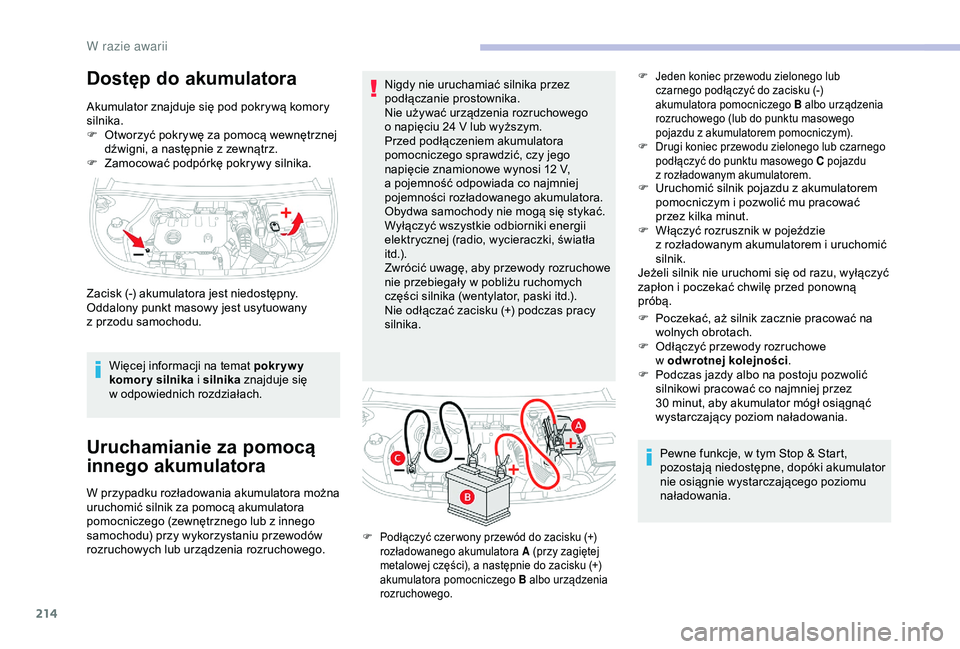

Dostęp do akumulatora
Akumulator znajduje się pod pokrywą komory
silnika.
F
O
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a
następnie z zewnątrz.
F

Z
amocować podpórkę pokrywy silnika.
Więcej informacji na temat pokr yw y
komory silnika i
silnika znajduje się
w
odpowiednich rozdziałach.
Uruchamianie za pomocą
innego akumulatora
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego
samochodu) przy wykorzystaniu przewodów
rozruchowych lub urządzenia rozruchowego. Nigdy nie uruchamiać silnika przez
podłączanie prostownika.
Nie używać urządzenia rozruchowego
o
napięciu 24 V lub wyższym.
Przed podłączeniem akumulatora
pomocniczego sprawdzić, czy jego
napięcie znamionowe wynosi 12 V,
a pojemność odpowiada co najmniej
pojemności rozładowanego akumulatora.
Obydwa samochody nie mogą się stykać.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radio, wycieraczki, światła
i t d .) .
Zwrócić uwagę, aby przewody rozruchowe
nie przebiegały w pobliżu ruchomych
części silnika (wentylator, paski itd.).
Nie odłączać zacisku (+) podczas pracy
silnika.
Zacisk (-) akumulatora jest niedostępny.
Oddalony punkt masowy jest usytuowany
z przodu samochodu.
F
U
ruchomić silnik pojazdu z akumulatorem
pomocniczym i pozwolić mu pracować
przez kilka minut.
F
W
łączyć rozrusznik w pojeździe
z rozładowanym akumulatorem i uruchomić
silnik.
Jeżeli silnik nie uruchomi się od razu, wyłączyć
zapłon i poczekać chwilę przed ponowną
próbą.
F
P
oczekać, aż silnik zacznie pracować na
wolnych obrotach.
F
O
dłączyć przewody rozruchowe
w odwrotnej kolejności
.
F
P
odczas jazdy albo na postoju pozwolić
silnikowi pracować co najmniej przez
30 minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
Pewne funkcje, w tym Stop & Start,
pozostają niedostępne, dopóki akumulator
nie osiągnie wystarczającego poziomu
naładowania.
F Podłączyć czer wony przewód do zacisku (+) rozładowanego akumulatora A (przy zagiętej
metalowej części), a
następnie do zacisku (+)
akumulatora pomocniczego B albo urządzenia
rozruchowego. F

J
eden koniec przewodu zielonego lub
czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B albo urządzenia
rozruchowego (lub do punktu masowego
pojazdu z akumulatorem pomocniczym).
F
D
rugi koniec przewodu zielonego lub czarnego
podłączyć do punktu masowego C pojazdu
z rozładowanym akumulatorem.
W razie awarii
