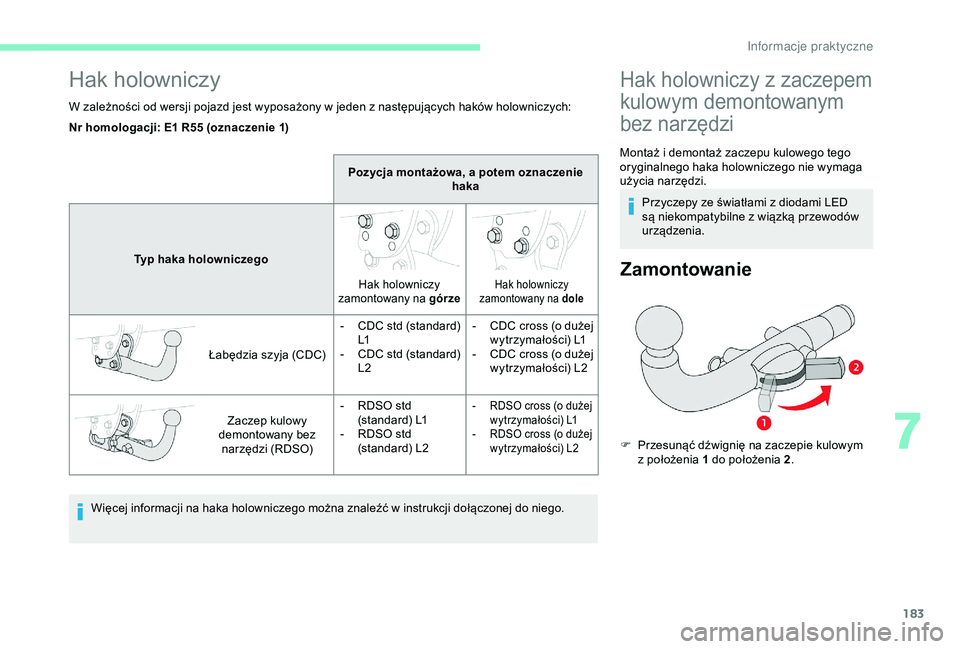

Hak holowniczy
W zależności od wersji pojazd jest wyposażony w jeden z następujących haków holowniczych:
W ięcej informacji na haka holowniczego można znaleźć w instrukcji dołączonej do niego.
Nr homologacji: E1 R55 (oznaczenie 1)
Pozycja montażowa, a
potem oznaczenie
haka
Typ haka holowniczego
Hak holowniczy
zamontowany na górzeHak holowniczy
zamontowany na dole
Łabędzia szyja (CDC) -
C
DC std (standard)
L1
- C DC std (standard)
L2 -

C
DC cross (o dużej
wytrzymałości) L1
- C DC cross (o dużej
wytrzymałości) L2
Zaczep kulowy
demontowany bez narzędzi (RDSO) -

R
DSO std
(standard) L1
-

R
DSO std
(standard) L2
- RDSO cross (o dużej wytrzymałości) L1
-

R
DSO cross (o dużej
wytrzymałości) L2
Hak holowniczy z zaczepem
k ulowym demontowanym
bez narzędzi
Zamontowanie
F Przesunąć dźwignię na zaczepie kulowym
z położenia 1 do położenia 2 .
Montaż i
demontaż zaczepu kulowego tego
oryginalnego haka holowniczego nie wymaga
użycia narzędzi.
Przyczepy ze światłami z diodami LED
są niekompatybilne z wiązką przewodów
urządzenia.
7
In

184

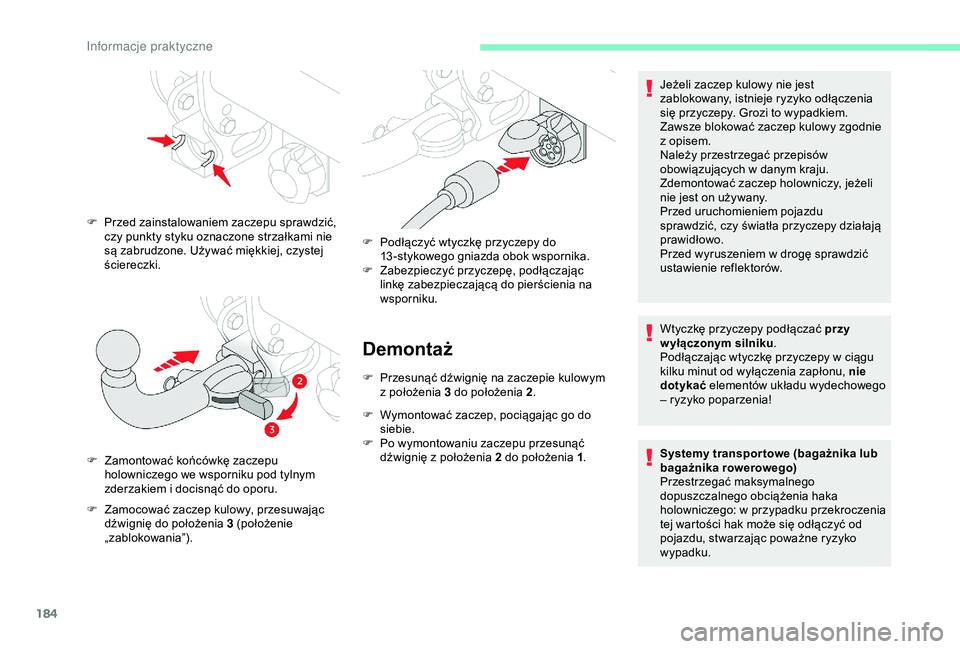

Demontaż
F Przesunąć dźwignię na zaczepie kulowym z położenia 3 do położenia 2 .
F

W
ymontować zaczep, pociągając go do
siebie.
F

P
o wymontowaniu zaczepu przesunąć
dźwignię z
położenia 2 do położenia 1 .
F

Z

amontować końcówkę zaczepu
holowniczego we wsporniku pod tylnym
zderzakiem i

docisnąć do oporu.
F

Z

amocować zaczep kulowy, przesuwając
dźwignię do położenia 3 (położenie
„zablokowania”). F

P
odłączyć wtyczkę przyczepy do
13 -stykowego gniazda obok wspornika.
F
Z
abezpieczyć przyczepę, podłączając
linkę zabezpieczającą do pierścienia na
wsporniku.
Wtyczkę przyczepy podłączać przy
wyłączonym silniku.
Podłączając wtyczkę przyczepy w ciągu
kilku minut od wyłączenia zapłonu, nie
dotykać elementów układu wydechowego
– ryzyko poparzenia! Jeżeli zaczep kulowy nie jest
zablokowany, istnieje ryzyko odłączenia
się przyczepy. Grozi to wypadkiem.
Zawsze blokować zaczep kulowy zgodnie
z
o
pisem.
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Zdemontować zaczep holowniczy, jeżeli
nie jest on używany.
Przed uruchomieniem pojazdu
sprawdzić, czy światła przyczepy działają
prawidłowo.
Przed wyruszeniem w drogę sprawdzić
ustawienie reflektorów.
Systemy transpor towe (bagażnika lub
bagażnika rowerowego)
Przestrzegać maksymalnego
dopuszczalnego obciążenia haka
holowniczego: w
przypadku przekroczenia
tej wartości hak może się odłączyć od
pojazdu, stwarzając poważne ryzyko
wypadku.
F

P

rzed zainstalowaniem zaczepu sprawdzić,
czy punkty styku oznaczone strzałkami nie
są zabrudzone. Używać miękkiej, czystej
ściereczki.
Informacje praktyczne

185
Zdjąć zaczep kulowy demontowanego
haka, jeśli przyczepa nie jest holowana.

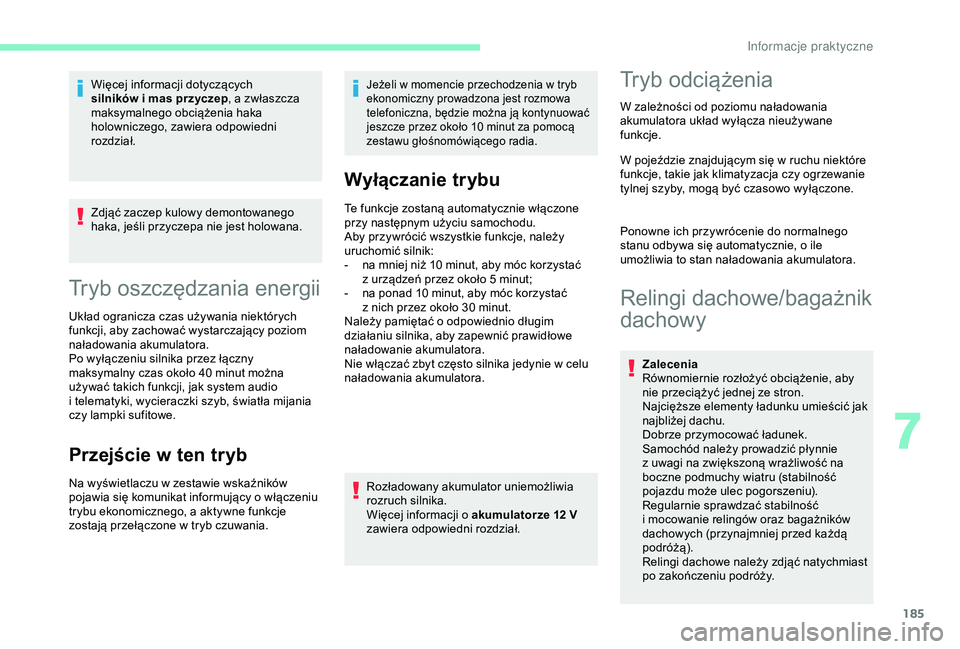

Tryb oszczędzania energii
Układ ogranicza czas używania niektórych
funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika przez łączny
maksymalny czas około 40 minut można
używać takich funkcji, jak system audio
i
telematyki, wycieraczki szyb, światła mijania
czy lampki sufitowe. Więcej informacji dotyczących
silników i
mas przyczep
, a zwłaszcza
maksymalnego obciążenia haka
holowniczego, zawiera odpowiedni
rozdział.
Jeżeli w momencie przechodzenia w tryb
e konomiczny prowadzona jest rozmowa
telefoniczna, będzie można ją kontynuować
jeszcze przez około 10
minut za pomocą
zestawu głośnomówiącego radia.
Wyłączanie trybu
Te funkcje zostaną automatycznie włączone
przy następnym użyciu samochodu.
Aby przywrócić wszystkie funkcje, należy
uruchomić silnik:
-

n
a mniej niż 10 minut, aby móc korzystać
z
urządzeń przez około 5 minut;
-

n
a ponad 10 minut, aby móc korzystać
z
nich przez około 30 minut.
Należy pamiętać o
odpowiednio długim
działaniu silnika, aby zapewnić prawidłowe
naładowanie akumulatora.
Nie włączać zbyt często silnika jedynie w
celu
naładowania akumulatora.
Rozładowany akumulator uniemożliwia
rozruch silnika.
Więcej informacji o
akumulatorze 12 V
zawiera odpowiedni rozdział.
Tryb odciążenia
W zależności od poziomu naładowania
akumulatora układ wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w
ruchu niektóre
funkcje, takie jak klimatyzacja czy ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o
ile
umożliwia to stan naładowania akumulatora.
Relingi dachowe/bagażnik
dachowy
Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie
z
uwagi na zwiększoną wrażliwość na
boczne podmuchy wiatru (stabilność
pojazdu może ulec pogorszeniu).
Regularnie sprawdzać stabilność
i
mocowanie relingów oraz bagażników
dachowych (przynajmniej przed każdą
podróżą).
Relingi dachowe należy zdjąć natychmiast
po zakończeniu podróży.
Przejście w t en tryb
Na wyświetlaczu w zestawie wskaźników
p ojawia się komunikat informujący o włączeniu
trybu ekonomicznego, a
aktywne funkcje
zostają przełączone w
tryb czuwania.
7
In

186

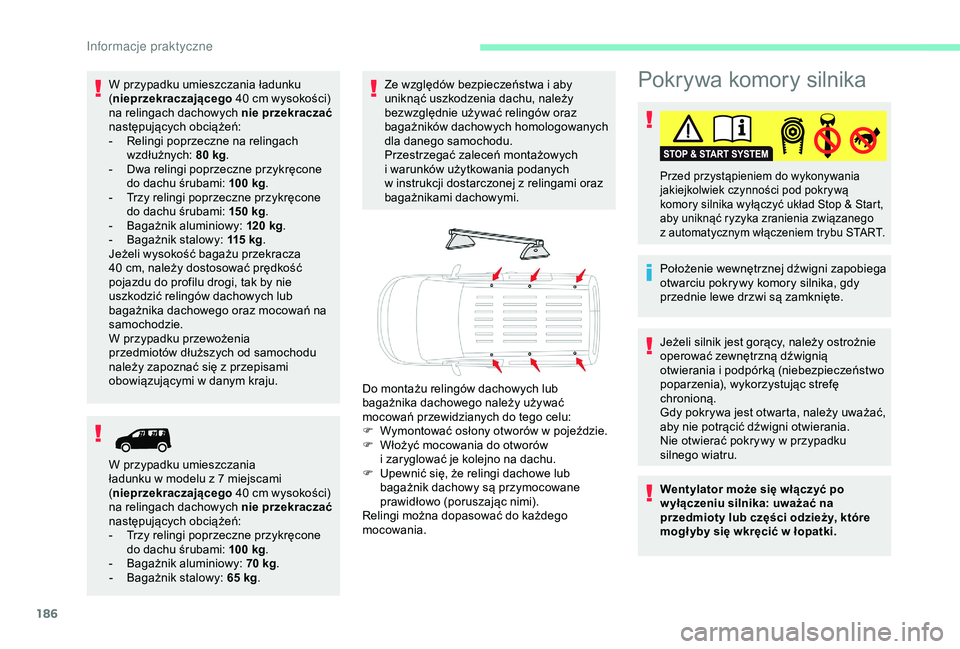

Pokrywa komory silnika
Położenie wewnętrznej dźwigni zapobiega
otwarciu pokrywy komory silnika, gdy
przednie lewe drzwi są zamknięte.
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop & Start,
aby uniknąć ryzyka zranienia związanego
z automatycznym włączeniem trybu START.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką (niebezpieczeństwo
poparzenia), wykorzystując strefę
chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w
przypadku
silnego wiatru.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
W przypadku umieszczania ładunku
(
nieprzekraczającego 40

cm wysokości)
na relingach dachowych nie przekraczać
następujących obciążeń:
-

R

elingi poprzeczne na relingach
wzdłużnych: 80

kg
.
-

D

wa relingi poprzeczne przykręcone
do dachu śrubami: 100

kg
.
-

T

rzy relingi poprzeczne przykręcone
do dachu śrubami: 150

kg
.
-

B

agażnik aluminiowy: 120

kg
.
-

B

agażnik stalowy: 115

kg
.
Jeżeli wysokość bagażu przekracza
40

cm, należy dostosować prędkość
pojazdu do profilu drogi, tak by nie
uszkodzić relingów dachowych lub
bagażnika dachowego oraz mocowań na
samochodzie.
W przypadku przewożenia
przedmiotów dłuższych od samochodu
należy zapoznać się z

przepisami
obowiązującymi w

danym kraju.
W przypadku umieszczania
ładunku w

modelu z

7

miejscami
( nieprzekraczającego 40

cm wysokości)
na relingach dachowych nie przekraczać
następujących obciążeń:
-

T

rzy relingi poprzeczne przykręcone
do dachu śrubami: 100

kg .
-

B

agażnik aluminiowy: 70

kg .
-

B

agażnik stalowy: 65

kg . Ze względów bezpieczeństwa i

aby
uniknąć uszkodzenia dachu, należy
bezwzględnie używać relingów oraz
bagażników dachowych homologowanych
dla danego samochodu.
Przestrzegać zaleceń montażowych
i

warunków użytkowania podanych
w

instrukcji dostarczonej z

relingami oraz
bagażnikami dachowymi.
Do montażu relingów dachowych lub
bagażnika dachowego należy używać
mocowań przewidzianych do tego celu:
F

W

ymontować osłony otworów w

pojeździe.
F

W

łożyć mocowania do otworów
i

zaryglować je kolejno na dachu.
F

U

pewnić się, że relingi dachowe lub
bagażnik dachowy są przymocowane
prawidłowo (poruszając nimi).
Relingi można dopasować do każdego
mocowania.
In

187

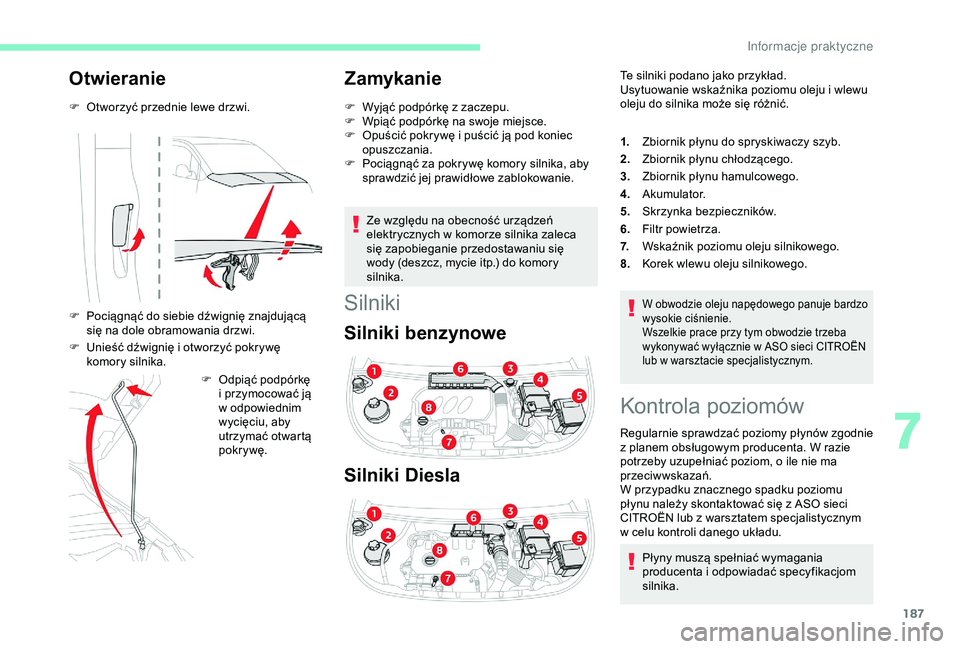

Otwieranie
F Otworzyć przednie lewe drzwi.
F
P
ociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
F

U
nieść dźwignię i otworzyć pokrywę
komory silnika.
F

O
dpiąć podpórkę
i
przymocować ją
w
odpowiednim
wycięciu, aby
utrzymać otwartą
pokr ywę.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania.
F

P
ociągnąć za pokrywę komory silnika, aby
sprawdzić jej prawidłowe zablokowanie.
Ze względu na obecność urządzeń
elektrycznych w
komorze silnika zaleca
się zapobieganie przedostawaniu się
wody (deszcz, mycie itp.) do komory
silnika.
Silniki
Silniki benzynowe
Silniki Diesla
Te silniki podano jako przykład.
Usytuowanie wskaźnika poziomu oleju i wlewu
oleju do silnika może się różnić.
1. Zbiornik płynu do spryskiwaczy szyb.
2. Zbiornik płynu chłodzącego.
3. Zbiornik płynu hamulcowego.
4. Akumulator.
5. Skrzynka bezpieczników.
6. Filtr powietrza.
7. Wskaźnik poziomu oleju silnikowego.
8. Korek wlewu oleju silnikowego.
Kontrola poziomów
Regularnie sprawdzać poziomy płynów zgodnie
z
planem obsługowym producenta. W razie
potrzeby uzupełniać poziom, o
ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu
płynu należy skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym
w
celu kontroli danego układu.
W obwodzie oleju napędowego panuje bardzo
wysokie ciśnienie.
Wszelkie prace przy tym obwodzie trzeba
wykonywać wyłącznie w ASO sieci CITROËN
lub w
warsztacie specjalistycznym.
Płyny muszą spełniać wymagania
producenta i odpowiadać specyfikacjom
silnika.
7
In

188
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a wentylator układu chłodzenia może
się włączyć w
każdej chwili (nawet przy
wyłączonym zapłonie).

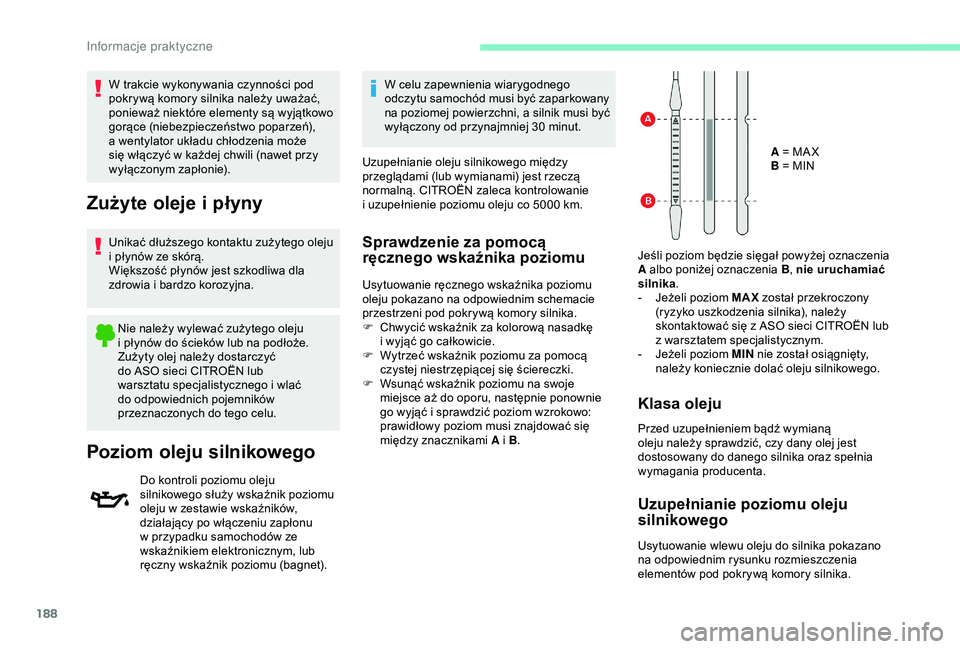

Zużyte oleje i p łyny
Unikać dłuższego kontaktu zużytego oleju
i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy dostarczyć
do ASO sieci CITROËN lub
warsztatu specjalistycznego i
wlać
do odpowiednich pojemników
przeznaczonych do tego celu.
Poziom oleju silnikowego
Do kontroli poziomu oleju
silnikowego służy wskaźnik poziomu
oleju w
zestawie wskaźników,
działający po włączeniu zapłonu
w
przypadku samochodów ze
wskaźnikiem elektronicznym, lub
ręczny wskaźnik poziomu (bagnet). W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a
silnik musi być
wyłączony od przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i uzupełnienie poziomu oleju co 5000 km.
Sprawdzenie za pomocą
ręcznego wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F

C
hwycić wskaźnik za kolorową nasadkę
i
wyjąć go całkowicie.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B. A = MA X
B = MIN
Jeśli poziom będzie sięgał powyżej oznaczenia
A albo poniżej oznaczenia B , nie uruchamiać
silnika .
- J eżeli poziom MAX został przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
-

J
eżeli poziom MIN nie został osiągnięty,
należy koniecznie dolać oleju silnikowego.
Klasa oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju
silnikowego
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim rysunku rozmieszczenia
elementów pod pokrywą komory silnika.
Informacje praktyczne

189
Po 30 minutach od chwili dolania oleju
m ożna skontrolować poziom za pomocą
wskaźnika w
zestawie wskaźników po
uprzednim włączeniu zapłonu.
F

O
dkręcić korek w celu uzyskania dostępu
do wlewu.
F

W
lewać olej małymi porcjami, uważając,
aby go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

W r
azie potrzeby dolać więcej oleju.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek wlewu i umieścić wskaźnik
poziomu na swoim miejscu.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się w pobliżu oznaczenia „MA X”. W
innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Zgodnie z zaleceniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu
chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy
przeglądami jest rzeczą normalną. Aby zapobiec ryzyku doznania oparzeń w
razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i odkręcić go o dwa obroty, aby
zredukować ciśnienie w układzie.
Gdy ciśnienie spadnie, odkręcić korek
i uzupełnić poziom płynu.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
Poziom płynu do
spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Wymiana oleju silnikowego
Aby zapewnić sprawność silnika i układów
o graniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego. Poziom płynu należy sprawdzać wyłącznie
wtedy, gdy silnik jest zimny.
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Poziom tego płynu powinien znajdować się
w
pobliżu oznaczenia „MA X”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
Gdy silnik jest rozgrzany, temperaturę płynu
chłodzącego reguluje wentylator.
Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka należy
odczekać co najmniej godzinę od wyłączenia
silnika. Pojemność zbiornika:
-

5
,3 l w przypadku wersji dla „bardzo
zimnych stref klimatycznych”.
-

2
,2 l w przypadku pozostałych wersji.
Charakterystyka płynu
Zbiornik płynu do spryskiwaczy należy
napełniać gotową do użycia mieszanką.
7
In

190
Poziom dodatku do oleju
napędowego (silnik Diesla
z
f
iltrem cząstek stałych)
lub Minimalny poziom dodatku
w
zbiorniku jest sygnalizowany
przez zapalenie się na stałe tej
kontrolki, któremu towarzyszy sygnał
dźwiękowy i komunikat o niskim
poziomie dodatku filtra cząstek
stałych.
Uzupełnianie
Poziom dodatku należy niezwłocznie uzupełnić
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Poziom AdBlue
Alarm włącza się po osiągnięciu poziomu
r eze r w y.
Aby uniknąć unieruchomienia pojazdu zgodnie
z
przepisami, uzupełnić poziom AdBlue.
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i
w zależności od
silnika pojazdu.
Kontrolę można wykonać w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w
wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia w zakresie
ś rodków ostrożności, które należy zastosować
przed przystąpieniem do prac związanych
z
akumulatorem 12 V, zawiera odpowiedni rozdział.
Wersje wyposażone w układ Stop &
S tart mają akumulator ołowiowy 12 V
o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci CITROËN lub
wyspecjalizowanym warsztacie.
Filtr powietrza
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Filtr kabiny
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji
oraz stać się źródłem nieprzyjemnych
zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnikowego.
Zimą (temperatury poniżej zera) należy
stosować płyn ze środkiem zapobiegającym
zamarzaniu odpowiedni do panujących
warunków w

celu zabezpieczenia elementów
układu (pompa, zbiornik, przewody itd.).
W żadnym wypadku nie wolno wlewać samej
wody (ryzyko zamarznięcia, powstania osadów
i t d .) . Więcej informacji o

AdBlue i

układzie SCR
,
a

zwłaszcza uzupełnianiu poziomu, znajduje
się w

odpowiedniej części rozdziału.
In
