2019 CITROEN BERLINGO VAN Instrukcja obsługi (in Polish)

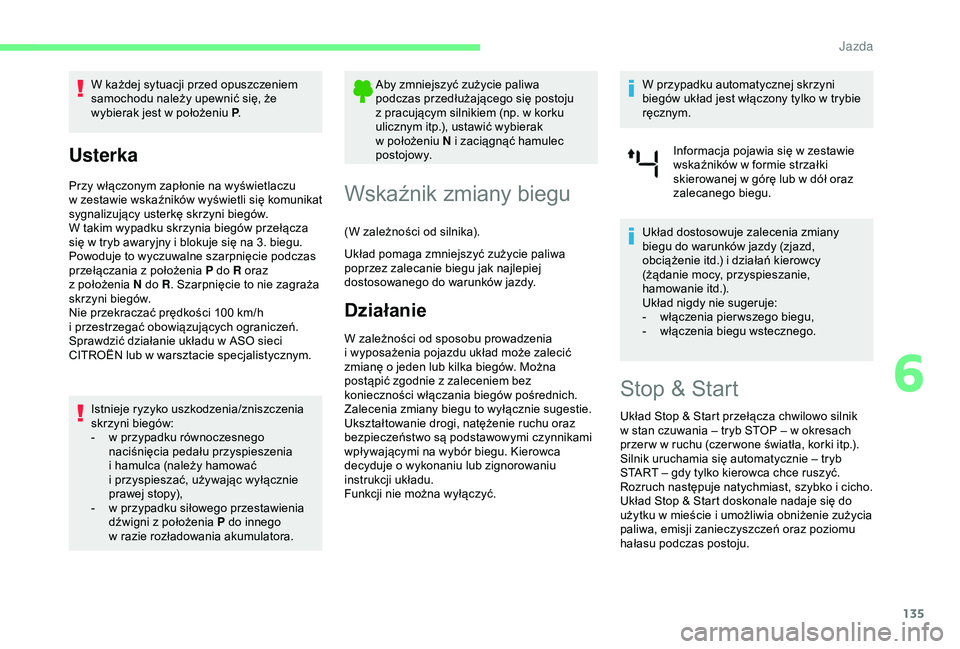

135
W każdej sytuacji przed opuszczeniem
samochodu należy upewnić się, że
wybierak jest w położeniu P.
Usterka
Przy włączonym zapłonie na wyświetlaczu
w
zestawie wskaźników wyświetli się komunikat
sygnalizujący usterkę skrzyni biegów.
W takim wypadku skrzynia biegów przełącza
się w
tryb awaryjny i blokuje się na 3. biegu.
Powoduje to wyczuwalne szarpnięcie podczas
przełączania z
położenia P do R oraz
z
położenia N do R . Szarpnięcie to nie zagraża
skrzyni biegów.
Nie przekraczać prędkości 100
km/h
i
przestrzegać obowiązujących ograniczeń.
Sprawdzić działanie układu w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
Istnieje ryzyko uszkodzenia/zniszczenia
skrzyni biegów:
-

w p
rzypadku równoczesnego
naciśnięcia pedału przyspieszenia
i
hamulca (należy hamować
i
przyspieszać, używając wyłącznie
prawej stopy),
-

w p
rzypadku siłowego przestawienia
dźwigni z
położenia P do innego
w
razie rozładowania akumulatora. Aby zmniejszyć zużycie paliwa
podczas przedłużającego się postoju
z
pracującym silnikiem (np. w korku
ulicznym itp.), ustawić wybierak
w położeniu N i zaciągnąć hamulec
postojowy.Wskaźnik zmiany biegu
(W zależności od silnika).
Układ pomaga zmniejszyć zużycie paliwa
poprzez zalecanie biegu jak najlepiej
dostosowanego do warunków jazdy.
Działanie
W zależności od sposobu prowadzenia
i wyposażenia pojazdu układ może zalecić
zmianę o
jeden lub kilka biegów. Można
postąpić zgodnie z
zaleceniem bez
konieczności włączania biegów pośrednich.
Zalecenia zmiany biegu to wyłącznie sugestie.
Ukształtowanie drogi, natężenie ruchu oraz
bezpieczeństwo są podstawowymi czynnikami
wpływającymi na wybór biegu. Kierowca
decyduje o
wykonaniu lub zignorowaniu
instrukcji układu.
Funkcji nie można wyłączyć. W przypadku automatycznej skrzyni
biegów układ jest włączony tylko w
trybie
ręcznym.
Informacja pojawia się w zestawie
wskaźników w formie strzałki
skierowanej w górę lub w dół oraz
zalecanego biegu.
Układ dostosowuje zalecenia zmiany
biegu do warunków jazdy (zjazd,
obciążenie itd.) i działań kierowcy
(żądanie mocy, przyspieszanie,
hamowanie itd.).
Układ nigdy nie sugeruje:
-
w
łączenia pier wszego biegu,
- w łączenia biegu wstecznego.
Stop & Start
Układ Stop & Start przełącza chwilowo silnik
w
stan czuwania – tryb STOP – w okresach
przer w w
ruchu (czer wone światła, korki itp.).
Silnik uruchamia się automatycznie – tryb
START – gdy tylko kierowca chce ruszyć.
Rozruch następuje natychmiast, szybko i
cicho.
Układ Stop & Start doskonale nadaje się do
użytku w
mieście i umożliwia obniżenie zużycia
paliwa, emisji zanieczyszczeń oraz poziomu
hałasu podczas postoju.
6
Jazda

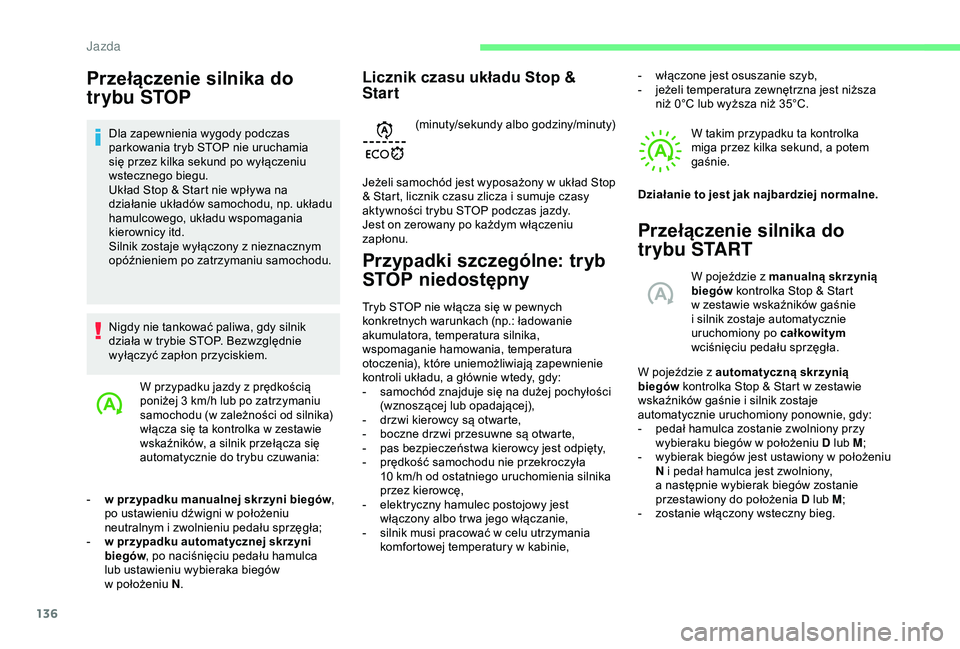

136
Przełączenie silnika do
trybu STOP
Dla zapewnienia wygody podczas
parkowania tryb STOP nie uruchamia
się przez kilka sekund po wyłączeniu
wstecznego biegu.
Układ Stop & Start nie wpływa na
działanie układów samochodu, np. układu
hamulcowego, układu wspomagania
kierownicy itd.
Silnik zostaje wyłączony z nieznacznym
opóźnieniem po zatrzymaniu samochodu.
Nigdy nie tankować paliwa, gdy silnik
działa w
trybie STOP. Bezwzględnie
wyłączyć zapłon przyciskiem.
Przypadki szczególne: tryb
STOP niedostępny
W takim przypadku ta kontrolka
miga przez kilka sekund, a potem
gaśnie.
Przełączenie silnika do
trybu START
W pojeździe z manualną skrzynią
b iegów kontrolka Stop & Start
w
zestawie wskaźników gaśnie
i
silnik zostaje automatycznie
uruchomiony po całkowitym
wciśnięciu pedału sprzęgła.
W pojeździe z
automatyczną skrzynią
biegów kontrolka Stop & Start w
zestawie
wskaźników gaśnie i
silnik zostaje
automatycznie uruchomiony ponownie, gdy:
-

p

edał hamulca zostanie zwolniony przy
wybieraku biegów w
położeniu D lub M ;
-

w

ybierak biegów jest ustawiony w położeniu
N i

pedał hamulca jest zwolniony,
a

następnie wybierak biegów zostanie
przestawiony do położenia D lub M ;
-

z

ostanie włączony wsteczny bieg.
Tryb STOP nie włącza się w

pewnych
konkretnych warunkach (np.: ładowanie
akumulatora, temperatura silnika,
wspomaganie hamowania, temperatura
otoczenia), które uniemożliwiają zapewnienie
kontroli układu, a

głównie wtedy, gdy:
-

s

amochód znajduje się na dużej pochyłości
(wznoszącej lub opadającej),
-

d

rzwi kierowcy są otwarte,
-

b

oczne drzwi przesuwne są otwarte,
-

p

as bezpieczeństwa kierowcy jest odpięty,
-

p

rędkość samochodu nie przekroczyła
10

km/h od ostatniego uruchomienia silnika
przez kierowcę,
-

e

lektryczny hamulec postojowy jest
włączony albo tr wa jego włączanie,
-

s

ilnik musi pracować w

celu utrzymania
komfortowej temperatury w

kabinie, Działanie to jest jak najbardziej normalne. -

w

łączone jest osuszanie szyb,
-

j

eżeli temperatura zewnętrzna jest niższa
niż 0°C lub wyższa niż 35°C.
W przypadku jazdy z prędkością
p oniżej 3 km/h lub po zatrzymaniu
samochodu (w
zależności od silnika)
włącza się ta kontrolka w
zestawie
wskaźników, a
silnik przełącza się
automatycznie do trybu czuwania:
- w przypadku manualnej skrzyni biegów ,
po ustawieniu dźwigni w położeniu
neutralnym i
zwolnieniu pedału sprzęgła;
-

w p
rzypadku automatycznej skrzyni
biegów , po naciśnięciu pedału hamulca
lub ustawieniu wybieraka biegów
w
położeniu N . (minuty/sekundy albo godziny/minuty)
Jeżeli samochód jest wyposażony w układ Stop
& Start, licznik czasu zlicza i sumuje czasy
aktywności trybu STOP podczas jazdy.
Jest on zerowany po każdym włączeniu
zapłonu.
Licznik czasu układu Stop &
Start
Jazda

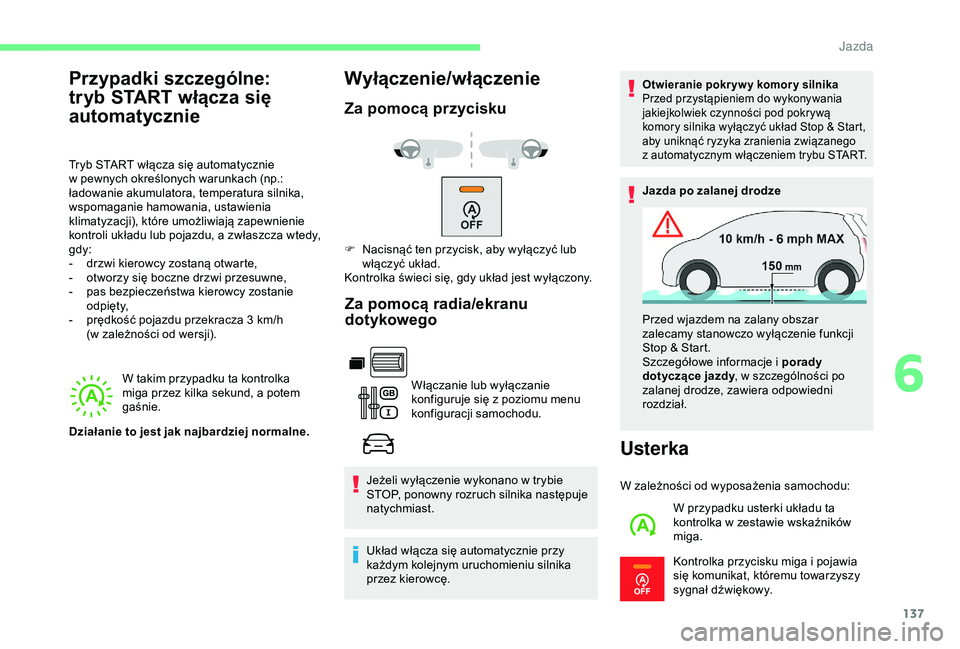

137
W takim przypadku ta kontrolka
miga przez kilka sekund, a potem
gaśnie.
Wyłączenie/włączenie
Za pomocą przycisku
Za pomocą radia/ekranu
dotykowego
Włączanie lub wyłączanie
konfiguruje się z poziomu menu
konfiguracji samochodu.
Jeżeli wyłączenie wykonano w
trybie
STOP, ponowny rozruch silnika następuje
natychmiast.
Układ włącza się automatycznie przy
każdym kolejnym uruchomieniu silnika
przez kierowcę.
Otwieranie pokr yw y komor y silnika
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop & Start,
aby uniknąć ryzyka zranienia związanego
z
automatycznym włączeniem trybu START.
Jazda po zalanej drodze
Usterka
W zależności od wyposażenia samochodu: W przypadku usterki układu ta
kontrolka w
zestawie wskaźników
miga.
Kontrolka przycisku miga i
pojawia
się komunikat, któremu towarzyszy
sygnał dźwiękowy.
Przypadki szczególne:
tryb START włącza się
automatycznie
Tryb START włącza się automatycznie
w pewnych określonych warunkach (np.:
ładowanie akumulatora, temperatura silnika,
wspomaganie hamowania, ustawienia
klimatyzacji), które umożliwiają zapewnienie
kontroli układu lub pojazdu, a
zwłaszcza wtedy,
gdy:
-

d
rzwi kierowcy zostaną otwarte,
-

o
tworzy się boczne drzwi przesuwne,
-

p
as bezpieczeństwa kierowcy zostanie
o d p i ę t y,
-

p
rędkość pojazdu przekracza 3 km/h
(w
zależności od wersji).
Działanie to jest jak najbardziej normalne. F

N
acisnąć ten przycisk, aby wyłączyć lub
włączyć układ.
Kontrolka świeci się, gdy układ jest wyłączony.
Przed wjazdem na zalany obszar
zalecamy stanowczo wyłączenie funkcji
Stop & Start.
Szczegółowe informacje i
porady
dotyczące jazdy , w
szczególności po
zalanej drodze, zawiera odpowiedni
rozdział.
6
Jazda

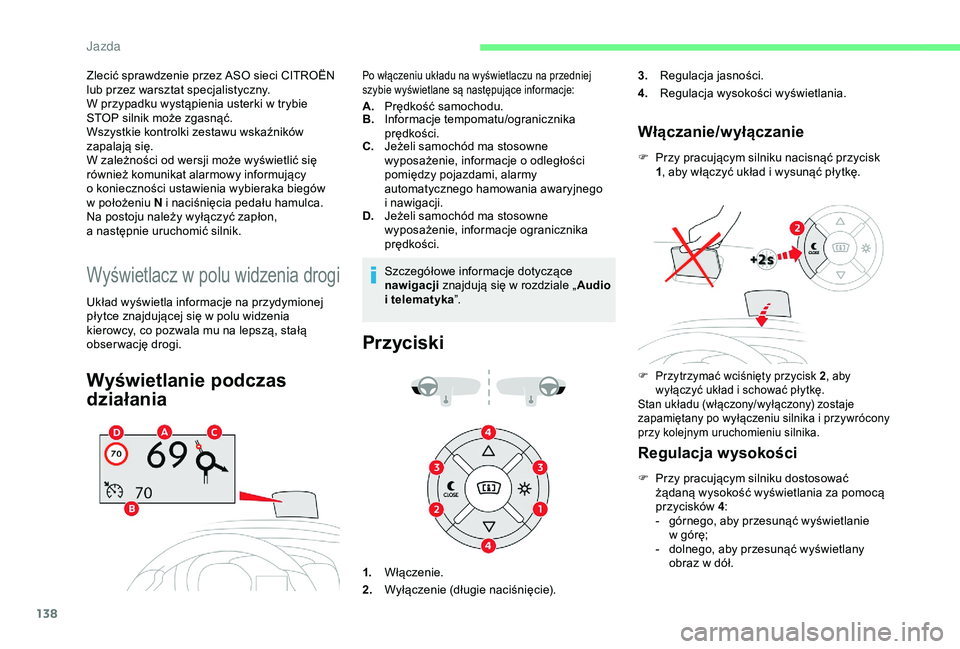

138
Zlecić sprawdzenie przez ASO sieci CITROËN
lub przez warsztat specjalistyczny.
W przypadku wystąpienia usterki w trybie
STOP silnik może zgasnąć.
Wszystkie kontrolki zestawu wskaźników
zapalają się.
W zależności od wersji może wyświetlić się
również komunikat alarmowy informujący
o
konieczności ustawienia wybieraka biegów
w
położeniu N i naciśnięcia pedału hamulca.
Na postoju należy wyłączyć zapłon,
a
następnie uruchomić silnik.
Wyświetlacz w p olu widzenia drogi
Układ wyświetla informacje na przydymionej
płytce znajdującej się w
polu widzenia
kierowcy, co pozwala mu na lepszą, stałą
obser wację drogi.
Wyświetlanie podczas
działania
A. Prędkość samochodu.
B. Informacje tempomatu/ogranicznika
prędkości.
C. Jeżeli samochód ma stosowne
wyposażenie, informacje o
odległości
pomiędzy pojazdami, alarmy
automatycznego hamowania awaryjnego
i
nawigacji.
D. Jeżeli samochód ma stosowne
wyposażenie, informacje ogranicznika
prędkości.
Szczegółowe informacje dotyczące
nawigacji znajdują się w
rozdziale „Audio
i
telematyka ”.
Przyciski
Po włączeniu układu na wyświetlaczu na przedniej
szybie wyświetlane są następujące informacje:
Włączanie/wyłączanie
F Przy pracującym silniku nacisnąć przycisk
1, aby włączyć układ i
wysunąć płytkę.
1. Włączenie.
2. Wyłączenie (długie naciśnięcie). 3.
Regulacja jasności.
4. Regulacja wysokości wyświetlania.
Regulacja wysokości
F Przy pracującym silniku dostosować
żądaną wysokość wyświetlania za pomocą
przycisków 4:
-

g
órnego, aby przesunąć wyświetlanie
w
górę;
-

d
olnego, aby przesunąć wyświetlany
obraz w
dół.
F Przytrzymać wciśnięty przycisk 2 , aby
wyłączyć układ i schować płytkę.
Stan układu (włączony/wyłączony) zostaje
zapamiętany po wyłączeniu silnika i
przywrócony
przy kolejnym uruchomieniu silnika.
Jazda

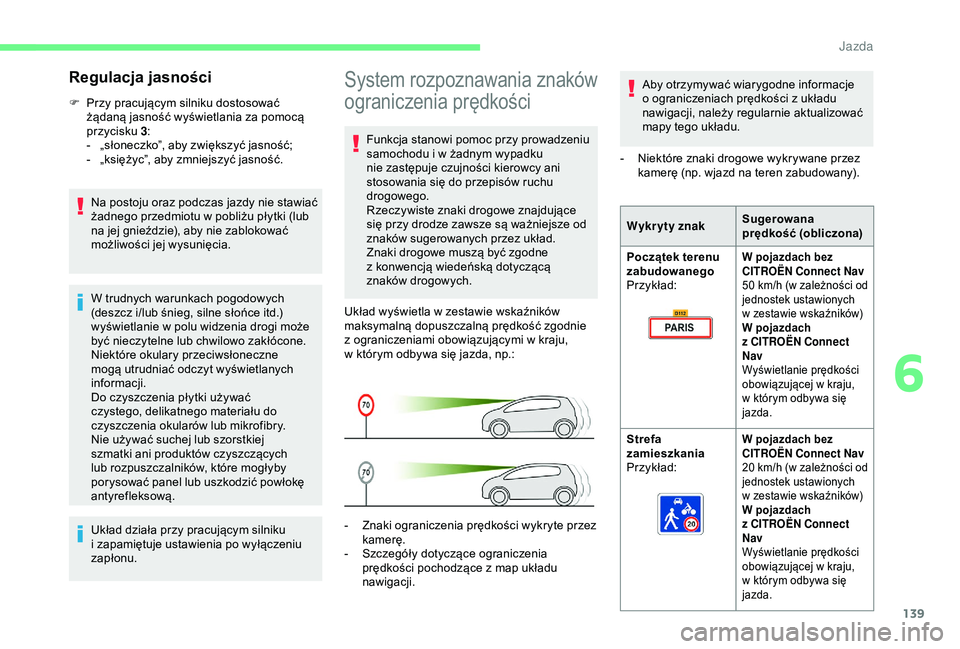

139
System rozpoznawania znaków
ograniczenia prędkości
Funkcja stanowi pomoc przy prowadzeniu
samochodu i w żadnym wypadku
nie zastępuje czujności kierowcy ani
stosowania się do przepisów ruchu
drogowego.
Rzeczywiste znaki drogowe znajdujące
się przy drodze zawsze są ważniejsze od
znaków sugerowanych przez układ.
Znaki drogowe muszą być zgodne
z
konwencją wiedeńską dotyczącą
znaków drogowych.
Układ wyświetla w
zestawie wskaźników
maksymalną dopuszczalną prędkość zgodnie
z

ograniczeniami obowiązującymi w kraju,
w

którym odbywa się jazda, np.:
-

Z
naki ograniczenia prędkości wykryte przez
kamerę.
-

S
zczegóły dotyczące ograniczenia
prędkości pochodzące z
map układu
nawigacji.
Regulacja jasności
F Przy pracującym silniku dostosować żądaną jasność wyświetlania za pomocą
przycisku 3 :
-

„
słoneczko”, aby zwiększyć jasność;
-

„
księżyc”, aby zmniejszyć jasność.
Na postoju oraz podczas jazdy nie stawiać
żadnego przedmiotu w
pobliżu płytki (lub
na jej gnieździe), aby nie zablokować
możliwości jej wysunięcia.
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce itd.)
wyświetlanie w
polu widzenia drogi może
być nieczytelne lub chwilowo zakłócone.
Niektóre okulary przeciwsłoneczne
mogą utrudniać odczyt wyświetlanych
informacji.
Do czyszczenia płytki używać
czystego, delikatnego materiału do
czyszczenia okularów lub mikrofibry.
Nie używać suchej lub szorstkiej
szmatki ani produktów czyszczących
lub rozpuszczalników, które mogłyby
porysować panel lub uszkodzić powłokę
antyrefleksową.
Układ działa przy pracującym silniku
i
zapamiętuje ustawienia po wyłączeniu
zapłonu. Aby otrzymywać wiarygodne informacje
o
ograniczeniach prędkości z układu
nawigacji, należy regularnie aktualizować
mapy tego układu.
-

N
iektóre znaki drogowe wykrywane przez
kamerę (np. wjazd na teren zabudowany).
Wykryty znak Sugerowana
prędkość (obliczona)
Początek terenu
zabudowanego
Przykład:
W pojazdach bez
CITROËN Connect Nav
50
km/h (w zależności od
jednostek ustawionych
w
zestawie wskaźników)
W pojazdach
z
CITROËN Connect
Nav
Wyświetlanie prędkości
obowiązującej w
kraju,
w
którym odbywa się
jazda.
Strefa
zamieszkania
Przykład:W pojazdach bez
CITROËN Connect Nav
20
km/h (w zależności od
jednostek ustawionych
w
zestawie wskaźników)
W pojazdach
z
CITROËN Connect
Nav
Wyświetlanie prędkości
obowiązującej w
kraju,
w
którym odbywa się
jazda.
6
Jazda

140

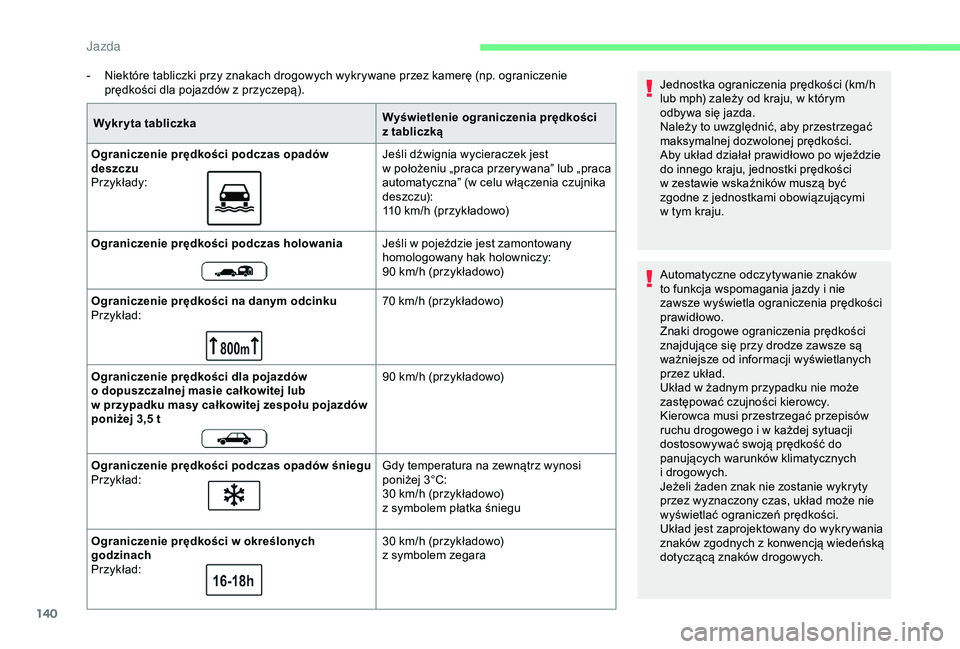

- Niektóre tabliczki przy znakach drogowych wykrywane przez kamerę (np. ograniczenie prędkości dla pojazdów z przyczepą).
Wykryta tabliczka Wyświetlenie ograniczenia prędkości
z
tabliczką
Ograniczenie prędkości podczas opadów
deszczu
Przykłady: Jeśli dźwignia wycieraczek jest
w
położeniu „praca przerywana” lub „praca
automatyczna” (w
celu włączenia czujnika
d e s zc zu):
110
km/h (przykładowo)
Ograniczenie prędkości podczas holowania Jeśli w
pojeździe jest zamontowany
homologowany hak holowniczy:
90
km/h (przykładowo)
Ograniczenie prędkości na danym odcinku
Przykład: 70
km/h (przykładowo)
Ograniczenie prędkości dla pojazdów
o
dopuszczalnej masie całkowitej lub
w
przypadku masy całkowitej zespołu pojazdów
poniżej 3,5 t 90
km/h (przykładowo)
Ograniczenie prędkości podczas opadów śniegu
Przykład: Gdy temperatura na zewnątrz wynosi
poniżej 3°C:
30
km/h (przykładowo)
z symbolem płatka śniegu
Ograniczenie prędkości w
określonych
godzinach
Przykład: 30
km/h (przykładowo)
z symbolem zegara Jednostka ograniczenia prędkości (km/h
lub mph) zależy od kraju, w
którym
odbywa się jazda.
Należy to uwzględnić, aby przestrzegać
maksymalnej dozwolonej prędkości.
Aby układ działał prawidłowo po wjeździe
do innego kraju, jednostki prędkości
w
zestawie wskaźników muszą być
zgodne z
jednostkami obowiązującymi
w
tym kraju.
Automatyczne odczytywanie znaków
to funkcja wspomagania jazdy i
nie
zawsze wyświetla ograniczenia prędkości
prawidłowo.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych
przez układ.
Układ w
żadnym przypadku nie może
zastępować czujności kierowcy.
Kierowca musi przestrzegać przepisów
ruchu drogowego i
w każdej sytuacji
dostosowywać swoją prędkość do
panujących warunków klimatycznych
i
drogowych.
Jeżeli żaden znak nie zostanie wykryty
przez wyznaczony czas, układ może nie
wyświetlać ograniczeń prędkości.
Układ jest zaprojektowany do wykrywania
znaków zgodnych z
konwencją wiedeńską
dotyczącą znaków drogowych.
J

141

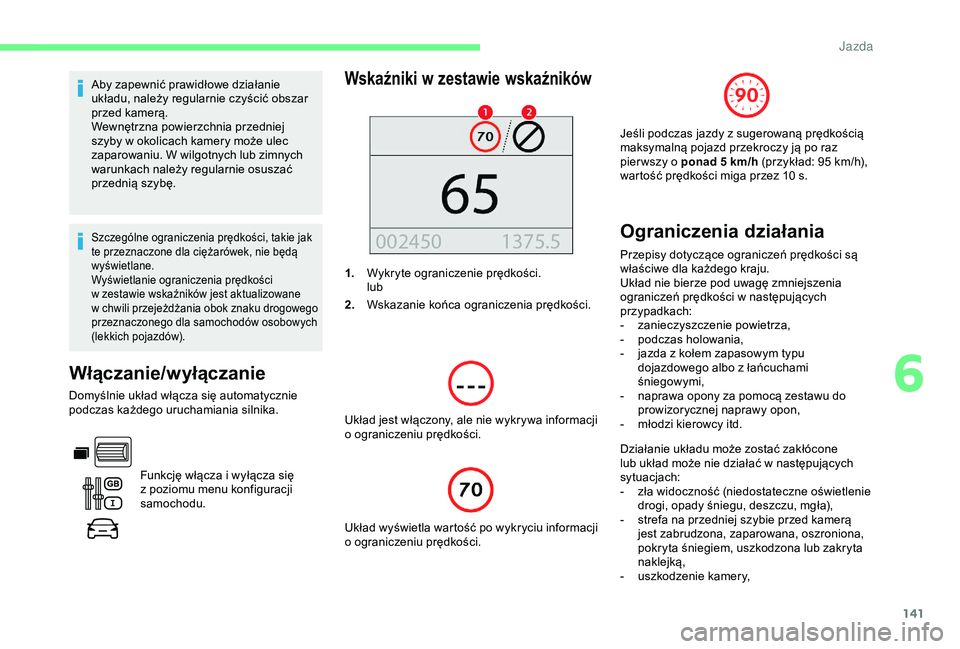

Aby zapewnić prawidłowe działanie
układu, należy regularnie czyścić obszar
przed kamerą.
Wewnętrzna powierzchnia przedniej
szyby w okolicach kamery może ulec
zaparowaniu. W wilgotnych lub zimnych
warunkach należy regularnie osuszać
przednią szybę.
Szczególne ograniczenia prędkości, takie jak
te przeznaczone dla ciężarówek, nie będą
wyświetlane.
Wyświetlanie ograniczenia prędkości
w
zestawie wskaźników jest aktualizowane
w
chwili przejeżdżania obok znaku drogowego
przeznaczonego dla samochodów osobowych
(lekkich pojazdów).
Włączanie/wyłączanie
Domyślnie układ włącza się automatycznie
podczas każdego uruchamiania silnika.
Wskaźniki w z estawie wskaźników
1.Wykryte ograniczenie prędkości.
lub
2. Wskazanie końca ograniczenia prędkości.
Układ jest włączony, ale nie wykrywa informacji
o
ograniczeniu prędkości.
Układ wyświetla wartość po wykryciu informacji
o
ograniczeniu prędkości.
Funkcję włącza i

wyłącza się
z

poziomu menu konfiguracji
samochodu.
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
Układ nie bierze pod uwagę zmniejszenia
ograniczeń prędkości w
następujących
przypadkach:
-
z

anieczyszczenie powietrza,
-

p
odczas holowania,
-

j
azda z kołem zapasowym typu
dojazdowego albo z
łańcuchami
śniegowymi,
-

n
aprawa opony za pomocą zestawu do
prowizorycznej naprawy opon,
-

m
łodzi kierowcy itd.
Jeśli podczas jazdy z
sugerowaną prędkością
maksymalną pojazd przekroczy ją po raz
pier wszy o ponad 5 km/h (przykład: 95 km/h),
wartość prędkości miga przez 10 s.
Działanie układu może zostać zakłócone
lub układ może nie działać w
następujących
sytuacjach:
-

z
ła widoczność (niedostateczne oświetlenie
drogi, opady śniegu, deszczu, mgła),
-

s
trefa na przedniej szybie przed kamerą
jest zabrudzona, zaparowana, oszroniona,
pokryta śniegiem, uszkodzona lub zakryta
naklejką,
-

u
szkodzenie kamery,
6
J

142

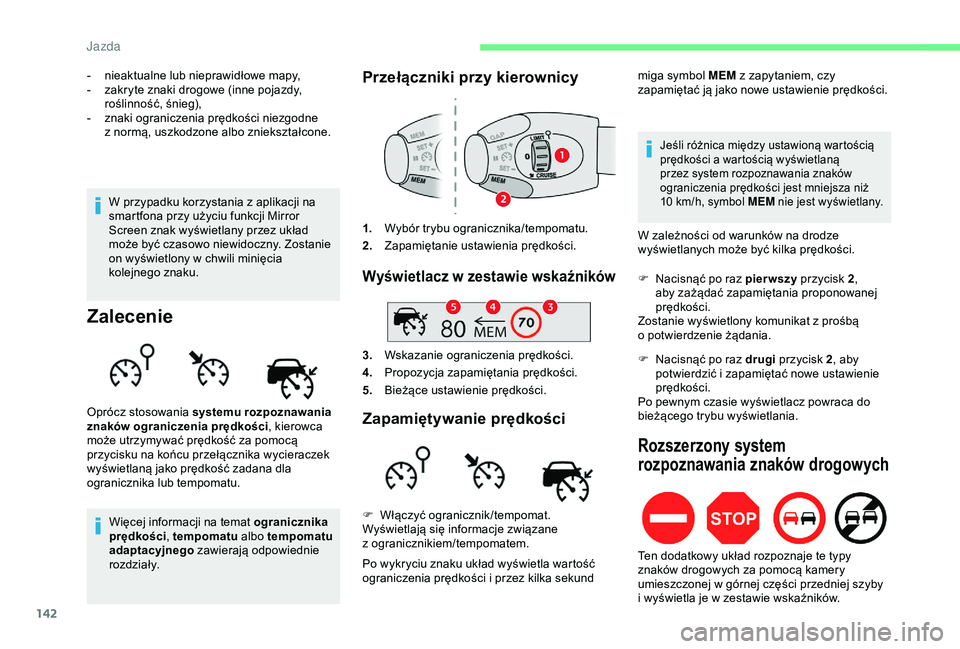

- nieaktualne lub nieprawidłowe mapy,
- z akryte znaki drogowe (inne pojazdy,
roślinność, śnieg),
-

z
naki ograniczenia prędkości niezgodne
z
normą, uszkodzone albo zniekształcone.
Zalecenie
Więcej informacji na temat ogranicznika
prędkości , tempomatu albo tempomatu
adaptacyjnego zawierają odpowiednie
rozdziały.
Przełączniki przy kierownicy
1. Wybór trybu ogranicznika/tempomatu.
2. Zapamiętanie ustawienia prędkości.
Wyświetlacz w zestawie wskaźników
3.Wskazanie ograniczenia prędkości.
4. Propozycja zapamiętania prędkości.
5. Bieżące ustawienie prędkości.
Zapamiętywanie prędkościOprócz stosowania systemu rozpoznawania
znaków ograniczenia prędkości , kierowca
może utrzymywać prędkość za pomocą
przycisku na końcu przełącznika wycieraczek
wyświetlaną jako prędkość zadana dla
ogranicznika lub tempomatu.
F

W
łączyć ogranicznik/tempomat.
Wyświetlają się informacje związane
z
o

granicznikiem/tempomatem.
Po wykryciu znaku układ wyświetla wartość
ograniczenia prędkości i
przez kilka sekund
W przypadku korzystania z
aplikacji na
smartfona przy użyciu funkcji Mirror
Screen znak wyświetlany przez układ
może być czasowo niewidoczny. Zostanie
on wyświetlony w chwili minięcia
kolejnego znaku. miga symbol MEM
z zapytaniem, czy
zapamiętać ją jako nowe ustawienie prędkości.
Jeśli różnica między ustawioną wartością
prędkości a wartością wyświetlaną
przez system rozpoznawania znaków
ograniczenia prędkości jest mniejsza niż
10
km/h, symbol MEM nie jest wyświetlany.
W zależności od warunków na drodze
wyświetlanych może być kilka prędkości.
F

N
acisnąć po raz pierwszy przycisk 2,
aby zażądać zapamiętania proponowanej
prędkości.
Zostanie wyświetlony komunikat z
prośbą
o
potwierdzenie żądania.
F

N
acisnąć po raz drugi przycisk 2, aby
potwierdzić i
zapamiętać nowe ustawienie
prędkości.
Po pewnym czasie wyświetlacz powraca do
bieżącego trybu wyświetlania.
Rozszerzony system
rozpoznawania znaków drogowych
Ten dodatkowy układ rozpoznaje te typy
znaków drogowych za pomocą kamery
umieszczonej w
górnej części przedniej szyby
i
wyświetla je w zestawie wskaźników.
Jazda
