2019 Alfa Romeo MiTo Manual de Uso e Manutenção (in Portuguese)

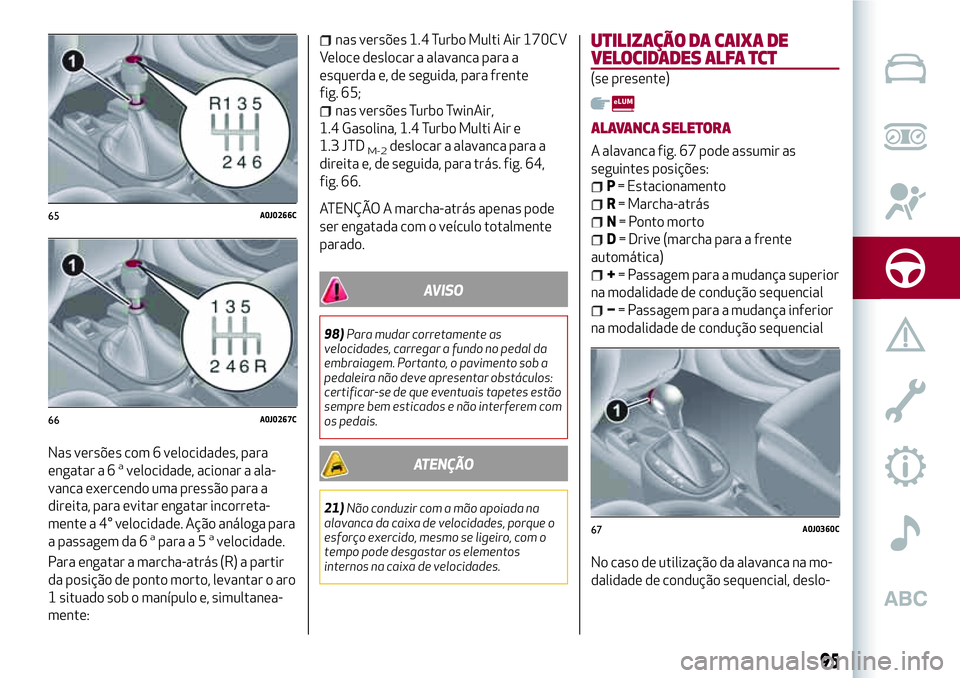

Nas versões com 6 velocidades, para
engatar a 6avelocidade, acionar a ala-
vanca exercendo uma pressão para a
direita, para evitar engatar incorreta-
mente a 4° velocidade. Ação análoga para
a passagem da 6
apara a 5avelocidade.
Para engatar a marcha-atrás (R) a partir
da posição de ponto morto, levantar o aro
1 situado sob o manípulo e, simultanea-
mente:
nas versões 1.4 Turbo Multi Air 170CV
Veloce deslocar a alavanca para a
esquerda e, de seguida, para frente
fig. 65;
nas versões Turbo TwinAir,
1.4 Gasolina, 1.4 Turbo Multi Air e
1.3 JTD
M-2deslocar a alavanca para a
direita e, de seguida, para trás. fig. 64,
fig. 66.
ATENÇÃO A marcha-atrás apenas pode
ser engatada com o veículo totalmente
parado.
AVISO
98)Para mudar corretamente as
velocidades, carregar a fundo no pedal da
embraiagem. Portanto, o pavimento sob a
pedaleira não deve apresentar obstáculos:
certificar-se de que eventuais tapetes estão
sempre bem esticados e não interferem com
os pedais.
ATENÇÃO
21)Não conduzir com a mão apoiada na
alavanca da caixa de velocidades, porque o
esforço exercido, mesmo se ligeiro, com o
tempo pode desgastar os elementos
internos na caixa de velocidades.
UTILIZAÇÃO DA CAIXA DE
VELOCIDADES ALFA TCT
(se presente)
ALAVANCA SELETORA
A alavanca fig. 67 pode assumir as
seguintes posições:
P= Estacionamento
R= Marcha-atrás
N= Ponto morto
D= Drive (marcha para a frente
automática)
+= Passagem para a mudança superior
na modalidade de condução sequencial
−= Passagem para a mudança inferior
na modalidade de condução sequencial
No caso de utilização da alavanca na mo-
dalidade de condução sequencial, deslo-
65A0J0266C
66A0J0267C
67A0J0360C
95

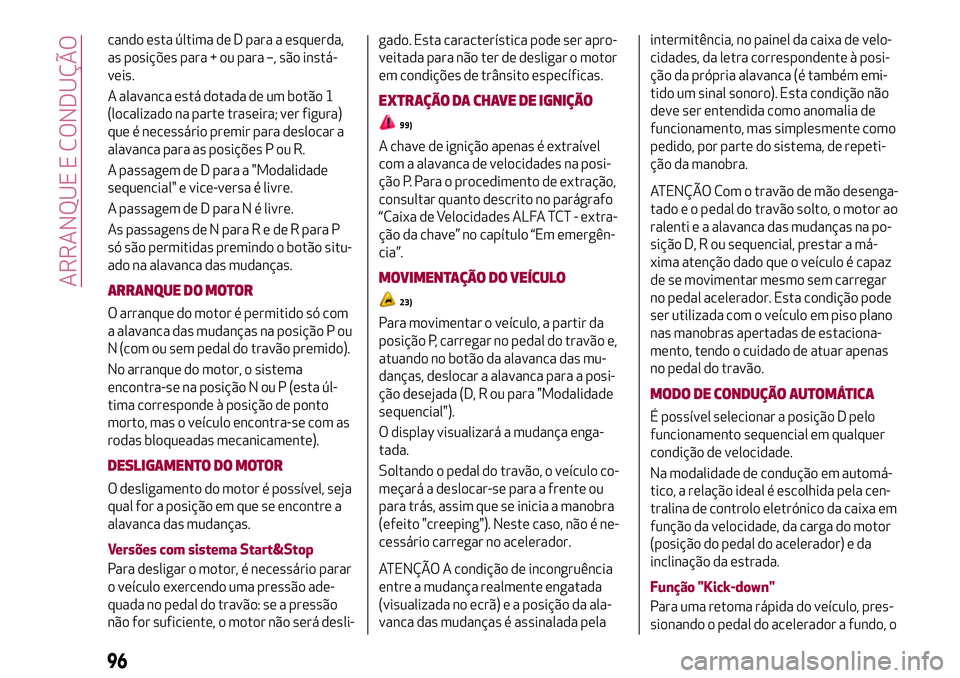

cando esta última de D para a esquerda,
as posições para + ou para –, são instá-
veis.
A alavanca está dotada de um botão 1
(localizado na parte traseira; ver figura)
que é necessário premir para deslocar a
alavanca para as posições P ou R.
A passagem de D para a "Modalidade
sequencial" e vice-versa é livre.
A passagem de D para N é livre.
As passagens de N paraRedeRpara P
só são permitidas premindo o botão situ-
ado na alavanca das mudanças.
ARRANQUE DO MOTOR
O arranque do motor é permitido só com
a alavanca das mudanças na posição P ou
N (com ou sem pedal do travão premido).
No arranque do motor, o sistema
encontra-se na posição N ou P (esta úl-
tima corresponde à posição de ponto
morto, mas o veículo encontra-se com as
rodas bloqueadas mecanicamente).
DESLIGAMENTO DO MOTOR
O desligamento do motor é possível, seja
qual for a posição em que se encontre a
alavanca das mudanças.
Versões com sistema Start&Stop
Para desligar o motor, é necessário parar
o veículo exercendo uma pressão ade-
quada no pedal do travão: se a pressão
não for suficiente, o motor não será desli-gado. Esta característica pode ser apro-
veitada para não ter de desligar o motor
em condições de trânsito específicas.
EXTRAÇÃO DA CHAVE DE IGNIÇÃO
99)
A chave de ignição apenas é extraível
com a alavanca de velocidades na posi-
ção P. Para o procedimento de extração,
consultar quanto descrito no parágrafo
“Caixa de Velocidades ALFA TCT - extra-
ção da chave” no capítulo “Em emergên-
cia”.
MOVIMENTAÇÃO DO VEÍCULO
23)
Para movimentar o veículo, a partir da
posição P, carregar no pedal do travão e,
atuando no botão da alavanca das mu-
danças, deslocar a alavanca para a posi-
ção desejada (D, R ou para "Modalidade
sequencial").
O display visualizará a mudança enga-
tada.
Soltando o pedal do travão, o veículo co-
meçará a deslocar-se para a frente ou
para trás, assim que se inicia a manobra
(efeito "creeping"). Neste caso, não é ne-
cessário carregar no acelerador.
ATENÇÃO A condição de incongruência
entre a mudança realmente engatada
(visualizada no ecrã) e a posição da ala-
vanca das mudanças é assinalada pelaintermitência, no painel da caixa de velo-
cidades, da letra correspondente à posi-
ção da própria alavanca (é também emi-
tido um sinal sonoro). Esta condição não
deve ser entendida como anomalia de
funcionamento, mas simplesmente como
pedido, por parte do sistema, de repeti-
ção da manobra.
ATENÇÃO Com o travão de mão desenga-
tado e o pedal do travão solto, o motor ao
ralenti e a alavanca das mudanças na po-
sição D, R ou sequencial, prestar a má-
xima atenção dado que o veículo é capaz
de se movimentar mesmo sem carregar
no pedal acelerador. Esta condição pode
ser utilizada com o veículo em piso plano
nas manobras apertadas de estaciona-
mento, tendo o cuidado de atuar apenas
no pedal do travão.
MODO DE CONDUÇÃO AUTOMÁTICA
É possível selecionar a posição D pelo
funcionamento sequencial em qualquer
condição de velocidade.
Na modalidade de condução em automá-
tico, a relação ideal é escolhida pela cen-
tralina de controlo eletrónico da caixa em
função da velocidade, da carga do motor
(posição do pedal do acelerador) e da
inclinação da estrada.
Função "Kick-down"
Para uma retoma rápida do veículo, pres-
sionando o pedal do acelerador a fundo, o
96
ARRANQUE E CONDUÇÃO

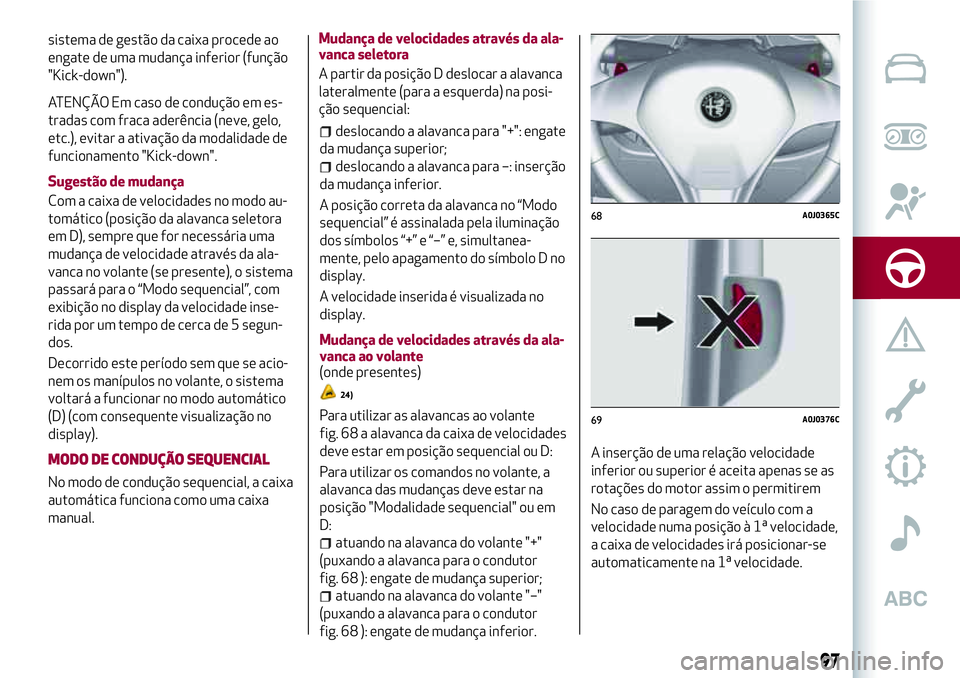

sistema de gestão da caixa procede ao
engate de uma mudança inferior (função
"Kick-down").
ATENÇÃO Em caso de condução em es-
tradas com fraca aderência (neve, gelo,
etc.), evitar a ativação da modalidade de
funcionamento "Kick-down".
Sugestão de mudança
Com a caixa de velocidades no modo au-
tomático (posição da alavanca seletora
em D), sempre que for necessária uma
mudança de velocidade através da ala-
vanca no volante (se presente), o sistema
passará para o “Modo sequencial”, com
exibição no display da velocidade inse-
rida por um tempo de cerca de 5 segun-
dos.
Decorrido este período sem que se acio-
nem os manípulos no volante, o sistema
voltará a funcionar no modo automático
(D) (com consequente visualização no
display).
MODO DE CONDUÇÃO SEQUENCIAL
No modo de condução sequencial, a caixa
automática funciona como uma caixa
manual.Mudança de velocidades através da ala-
vanca seletora
A partir da posição D deslocar a alavanca
lateralmente (para a esquerda) na posi-
ção sequencial:
deslocando a alavanca para "+": engate
da mudança superior;
deslocando a alavanca para –: inserção
da mudança inferior.
A posição correta da alavanca no “Modo
sequencial” é assinalada pela iluminação
dos símbolos “+” e “–” e, simultanea-
mente, pelo apagamento do símbolo D no
display.
A velocidade inserida é visualizada no
display.
Mudança de velocidades através da ala-
vanca ao volante
(onde presentes)
24)
Para utilizar as alavancas ao volante
fig. 68 a alavanca da caixa de velocidades
deve estar em posição sequencial ou D:
Para utilizar os comandos no volante, a
alavanca das mudanças deve estar na
posição "Modalidade sequencial" ou em
D:
atuando na alavanca do volante "+"
(puxando a alavanca para o condutor
fig. 68 ): engate de mudança superior;
atuando na alavanca do volante "–"
(puxando a alavanca para o condutor
fig. 68 ): engate de mudança inferior.A inserção de uma relação velocidade
inferior ou superior é aceita apenas se as
rotações do motor assim o permitirem
No caso de paragem do veículo com a
velocidade numa posição à 1ª velocidade,
a caixa de velocidades irá posicionar-se
automaticamente na 1ª velocidade.
68A0J0365C
69A0J0376C
97

ATENÇÃO
22)No caso do veículo estar inclinado,
engatar sempre o travão de mão ANTES de
posicionar a alavanca da caixa de
velocidades em P.
23)Inserir a marcha-atrás só com o veículo
parado, o motor ao ralenti e o pedal do
acelerador totalmente solto.
24)A seguir a uma utilização incorreta das
alavancas (alavancas empurradas para o
tablier ), pode ocorrer a rutura das próprias
alavancas.
AVISO
99)Nunca deixar crianças sozinhas no
veículo sem vigilância. Ao afastar-se do
veículo, extrair sempre a chave de ignição e
levá-la consigo.
SISTEMA START&STOP
(se presente)
O sistema Start&Stop desliga automati-
camente o motor sempre que o veículo
está parado e volta a ligá-lo quando o
condutor pretende retomar a marcha.
Isto aumenta a eficiência do veículo atra-
vés da redução dos consumos, das emis-
sões de gases perigosos e da poluição
sonora.
MODOS DE FUNCIONAMENTO
Modos de paragem do motor
Com o veículo parado, o motor desliga-se
com a caixa de velocidades em ponto
morto e com o pedal da embraiagem
solto.
NOTA A paragem automática do motor só
é permitida depois de ter superado uma
velocidade de aprox. 10 km/h, para evitar
repetidas paragens do motor quando se
anda a passo de homem.
A paragem do motor é assinalada pela
visualização do símbolo
no display.
Modos de reativação do motor
Para voltar a ligar o motor, carregar no
pedal da embraiagem.
ATIVAÇÃO/DESATIVAÇÃO MANUAL DO
SISTEMA
Para ativar/desativar manualmente o
sistema, premir o botão fig. 70 situado no
painel de comandos do tablier.
Ativação do sistema Start&Stop: é assi-
nalada pela visualização de uma mensa-
gem no display.
Desativação do sistema Start&Stop:é
assinalada pela visualização do símbolo
e por uma mensagem no display.
Quando o sistema é desativado,
acende-se também a luz avisadora
no
painel de instrumentos.
CONDIÇÕES DE NÃO PARAGEM DO
MOTOR
25)
Com o sistema ativo, para as necessida-
des de conforto, contendo de emissões e
segurança, o motor não desligará em con-
dições ambientais específicas, motor,
70A0J0307C
98
ARRANQUE E CONDUÇÃO

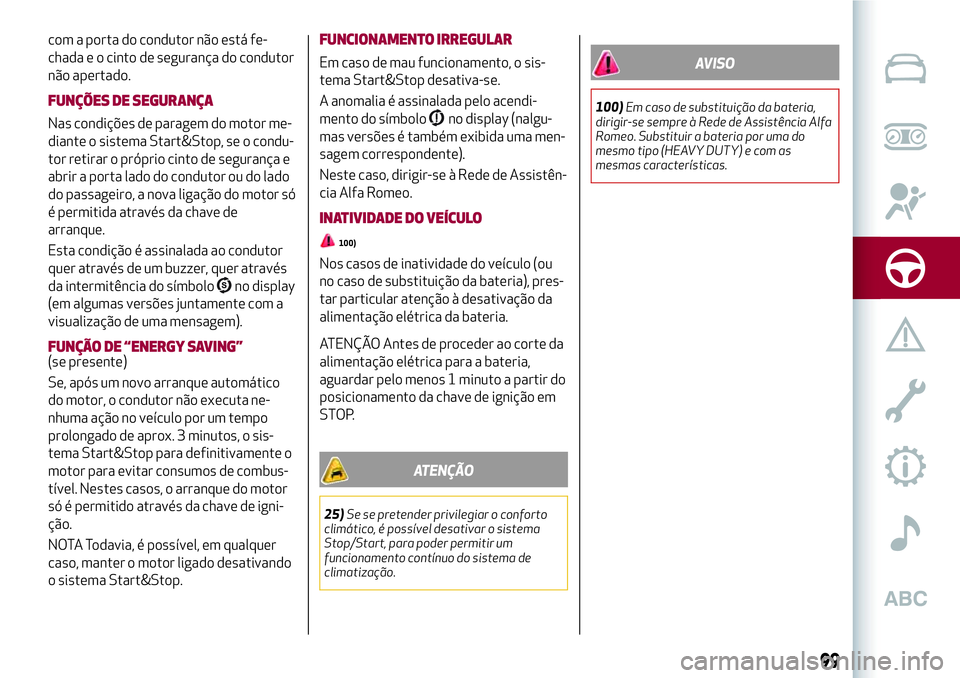

com a porta do condutor não está fe-
chada e o cinto de segurança do condutor
não apertado.
FUNÇÕES DE SEGURANÇA
Nas condições de paragem do motor me-
diante o sistema Start&Stop, se o condu-
tor retirar o próprio cinto de segurança e
abrir a porta lado do condutor ou do lado
do passageiro, a nova ligação do motor só
é permitida através da chave de
arranque.
Esta condição é assinalada ao condutor
quer através de um buzzer, quer através
da intermitência do símbolo
no display
(em algumas versões juntamente com a
visualização de uma mensagem).
FUNÇÃO DE “ENERGY SAVING”(se presente)
Se, após um novo arranque automático
do motor, o condutor não executa ne-
nhuma ação no veículo por um tempo
prolongado de aprox. 3 minutos, o sis-
tema Start&Stop para definitivamente o
motor para evitar consumos de combus-
tível. Nestes casos, o arranque do motor
só é permitido através da chave de igni-
ção.
NOTA Todavia, é possível, em qualquer
caso, manter o motor ligado desativando
o sistema Start&Stop.
FUNCIONAMENTO IRREGULAR
Em caso de mau funcionamento, o sis-
tema Start&Stop desativa-se.
A anomalia é assinalada pelo acendi-
mento do símbolo
no display (nalgu-
mas versões é também exibida uma men-
sagem correspondente).
Neste caso, dirigir-se à Rede de Assistên-
cia Alfa Romeo.
INATIVIDADE DO VEÍCULO
100)
Nos casos de inatividade do veículo (ou
no caso de substituição da bateria), pres-
tar particular atenção à desativação da
alimentação elétrica da bateria.
ATENÇÃO Antes de proceder ao corte da
alimentação elétrica para a bateria,
aguardar pelo menos 1 minuto a partir do
posicionamento da chave de ignição em
STOP.
ATENÇÃO
25)Se se pretender privilegiar o conforto
climático, é possível desativar o sistema
Stop/Start, para poder permitir um
funcionamento contínuo do sistema de
climatização.
AVISO
100)Em caso de substituição da bateria,
dirigir-se sempre à Rede de Assistência Alfa
Romeo. Substituir a bateria por uma do
mesmo tipo (HEAVY DUTY) e com as
mesmas características.
99

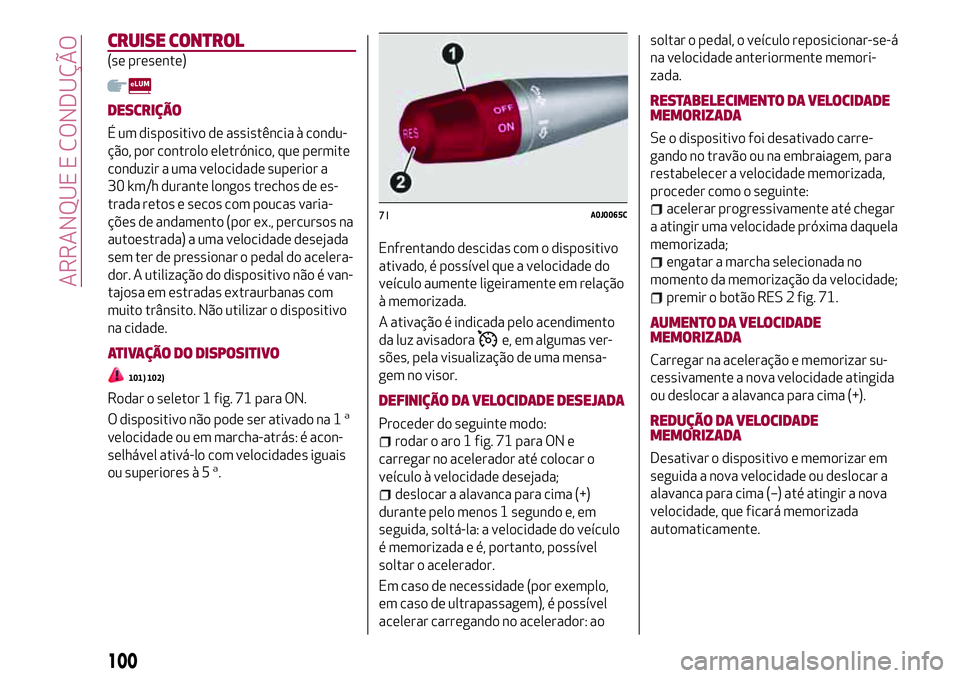

CRUISE CONTROL
(se presente)
DESCRIÇÃO
É um dispositivo de assistência à condu-
ção, por controlo eletrónico, que permite
conduzir a uma velocidade superior a
30 km/h durante longos trechos de es-
trada retos e secos com poucas varia-
ções de andamento (por ex., percursos na
autoestrada) a uma velocidade desejada
sem ter de pressionar o pedal do acelera-
dor. A utilização do dispositivo não é van-
tajosa em estradas extraurbanas com
muito trânsito. Não utilizar o dispositivo
na cidade.
ATIVAÇÃO DO DISPOSITIVO
101) 102)
Rodar o seletor 1 fig. 71 para ON.
O dispositivo não pode ser ativado na 1a
velocidade ou em marcha-atrás: é acon-
selhável ativá-lo com velocidades iguais
ou superiores à 5
a.Enfrentando descidas com o dispositivo
ativado, é possível que a velocidade do
veículo aumente ligeiramente em relação
à memorizada.
A ativação é indicada pelo acendimento
da luz avisadora
e, em algumas ver-
sões, pela visualização de uma mensa-
gem no visor.
DEFINIÇÃO DA VELOCIDADE DESEJADA
Proceder do seguinte modo:
rodar o aro 1 fig. 71 para ON e
carregar no acelerador até colocar o
veículo à velocidade desejada;
deslocar a alavanca para cima (+)
durante pelo menos 1 segundo e, em
seguida, soltá-la: a velocidade do veículo
é memorizada e é, portanto, possível
soltar o acelerador.
Em caso de necessidade (por exemplo,
em caso de ultrapassagem), é possível
acelerar carregando no acelerador: aosoltar o pedal, o veículo reposicionar-se-á
na velocidade anteriormente memori-
zada.
RESTABELECIMENTO DA VELOCIDADE
MEMORIZADA
Se o dispositivo foi desativado carre-
gando no travão ou na embraiagem, para
restabelecer a velocidade memorizada,
proceder como o seguinte:
acelerar progressivamente até chegar
a atingir uma velocidade próxima daquela
memorizada;
engatar a marcha selecionada no
momento da memorização da velocidade;
premir o botão RES 2 fig. 71.
AUMENTO DA VELOCIDADE
MEMORIZADA
Carregar na aceleração e memorizar su-
cessivamente a nova velocidade atingida
ou deslocar a alavanca para cima (+).
REDUÇÃO DA VELOCIDADE
MEMORIZADA
Desativar o dispositivo e memorizar em
seguida a nova velocidade ou deslocar a
alavanca para cima (–) até atingir a nova
velocidade, que ficará memorizada
automaticamente.
71A0J0065C
100
ARRANQUE E CONDUÇÃO

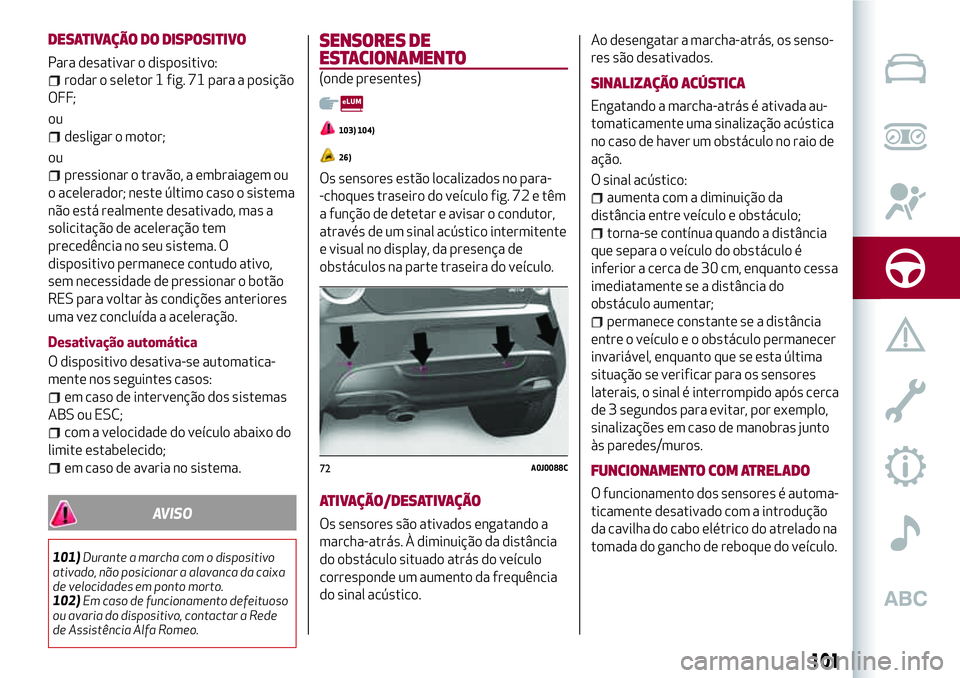

DESATIVAÇÃO DO DISPOSITIVO
Para desativar o dispositivo:
rodar o seletor 1 fig. 71 para a posição
OFF;
ou
desligar o motor;
ou
pressionar o travão, a embraiagem ou
o acelerador; neste último caso o sistema
não está realmente desativado, mas a
solicitação de aceleração tem
precedência no seu sistema. O
dispositivo permanece contudo ativo,
sem necessidade de pressionar o botão
RES para voltar às condições anteriores
uma vez concluída a aceleração.
Desativação automática
O dispositivo desativa-se automatica-
mente nos seguintes casos:
em caso de intervenção dos sistemas
ABS ou ESC;
com a velocidade do veículo abaixo do
limite estabelecido;
em caso de avaria no sistema.
AVISO
101)Durante a marcha com o dispositivo
ativado, não posicionar a alavanca da caixa
de velocidades em ponto morto.
102)Em caso de funcionamento defeituoso
ou avaria do dispositivo, contactar a Rede
de Assistência Alfa Romeo.
SENSORES DE
ESTACIONAMENTO
(onde presentes)
103) 104)
26)
Os sensores estão localizados no para-
-choques traseiro do veículo fig. 72 e têm
a função de detetar e avisar o condutor,
através de um sinal acústico intermitente
e visual no display, da presença de
obstáculos na parte traseira do veículo.
ATIVAÇÃO/DESATIVAÇÃO
Os sensores são ativados engatando a
marcha-atrás. À diminuição da distância
do obstáculo situado atrás do veículo
corresponde um aumento da frequência
do sinal acústico.Ao desengatar a marcha-atrás, os senso-
res são desativados.
SINALIZAÇÃO ACÚSTICA
Engatando a marcha-atrás é ativada au-
tomaticamente uma sinalização acústica
no caso de haver um obstáculo no raio de
ação.
O sinal acústico:
aumenta com a diminuição da
distância entre veículo e obstáculo;
torna-se contínua quando a distância
que separa o veículo do obstáculo é
inferior a cerca de 30 cm, enquanto cessa
imediatamente se a distância do
obstáculo aumentar;
permanece constante se a distância
entre o veículo e o obstáculo permanecer
invariável, enquanto que se esta última
situação se verificar para os sensores
laterais, o sinal é interrompido após cerca
de 3 segundos para evitar, por exemplo,
sinalizações em caso de manobras junto
às paredes/muros.
FUNCIONAMENTO COM ATRELADO
O funcionamento dos sensores é automa-
ticamente desativado com a introdução
da cavilha do cabo elétrico do atrelado na
tomada do gancho de reboque do veículo.
72A0J0088C
101

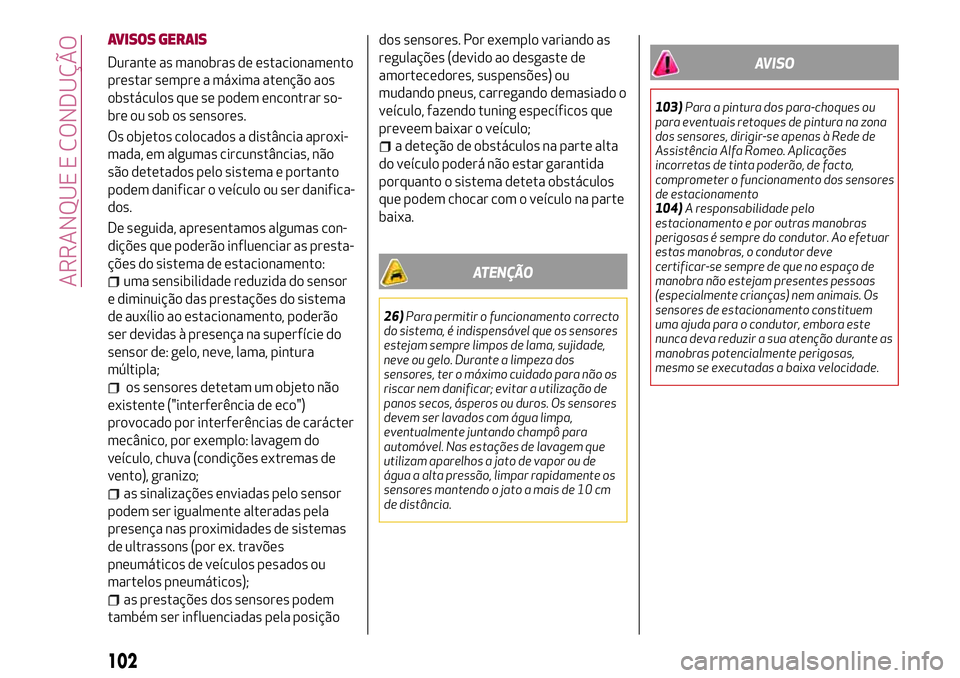

AVISOS GERAIS
Durante as manobras de estacionamento
prestar sempre a máxima atenção aos
obstáculos que se podem encontrar so-
bre ou sob os sensores.
Os objetos colocados a distância aproxi-
mada, em algumas circunstâncias, não
são detetados pelo sistema e portanto
podem danificar o veículo ou ser danifica-
dos.
De seguida, apresentamos algumas con-
dições que poderão influenciar as presta-
ções do sistema de estacionamento:
uma sensibilidade reduzida do sensor
e diminuição das prestações do sistema
de auxílio ao estacionamento, poderão
ser devidas à presença na superfície do
sensor de: gelo, neve, lama, pintura
múltipla;
os sensores detetam um objeto não
existente ("interferência de eco")
provocado por interferências de carácter
mecânico, por exemplo: lavagem do
veículo, chuva (condições extremas de
vento), granizo;
as sinalizações enviadas pelo sensor
podem ser igualmente alteradas pela
presença nas proximidades de sistemas
de ultrassons (por ex. travões
pneumáticos de veículos pesados ou
martelos pneumáticos);
as prestações dos sensores podem
também ser influenciadas pela posiçãodos sensores. Por exemplo variando as
regulações (devido ao desgaste de
amortecedores, suspensões) ou
mudando pneus, carregando demasiado o
veículo, fazendo tuning específicos que
preveem baixar o veículo;
a deteção de obstáculos na parte alta
do veículo poderá não estar garantida
porquanto o sistema deteta obstáculos
que podem chocar com o veículo na parte
baixa.
ATENÇÃO
26)Para permitir o funcionamento correcto
do sistema, é indispensável que os sensores
estejam sempre limpos de lama, sujidade,
neve ou gelo. Durante a limpeza dos
sensores, ter o máximo cuidado para não os
riscar nem danificar; evitar a utilização de
panos secos, ásperos ou duros. Os sensores
devem ser lavados com água limpa,
eventualmente juntando champô para
automóvel. Nas estações de lavagem que
utilizam aparelhos a jato de vapor ou de
água a alta pressão, limpar rapidamente os
sensores mantendo o jato a mais de 10 cm
de distância.
AVISO
103)Para a pintura dos para-choques ou
para eventuais retoques de pintura na zona
dos sensores, dirigir-se apenas à Rede de
Assistência Alfa Romeo. Aplicações
incorretas de tinta poderão, de facto,
comprometer o funcionamento dos sensores
de estacionamento
104)A responsabilidade pelo
estacionamento e por outras manobras
perigosas é sempre do condutor. Ao efetuar
estas manobras, o condutor deve
certificar-se sempre de que no espaço de
manobra não estejam presentes pessoas
(especialmente crianças) nem animais. Os
sensores de estacionamento constituem
uma ajuda para o condutor, embora este
nunca deva reduzir a sua atenção durante as
manobras potencialmente perigosas,
mesmo se executadas a baixa velocidade.
102
ARRANQUE E CONDUÇÃO
