2018 YAMAHA TMAX Instructieboekje (in Dutch)

Periodiek onderhoud en afstellin g
8-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU45512

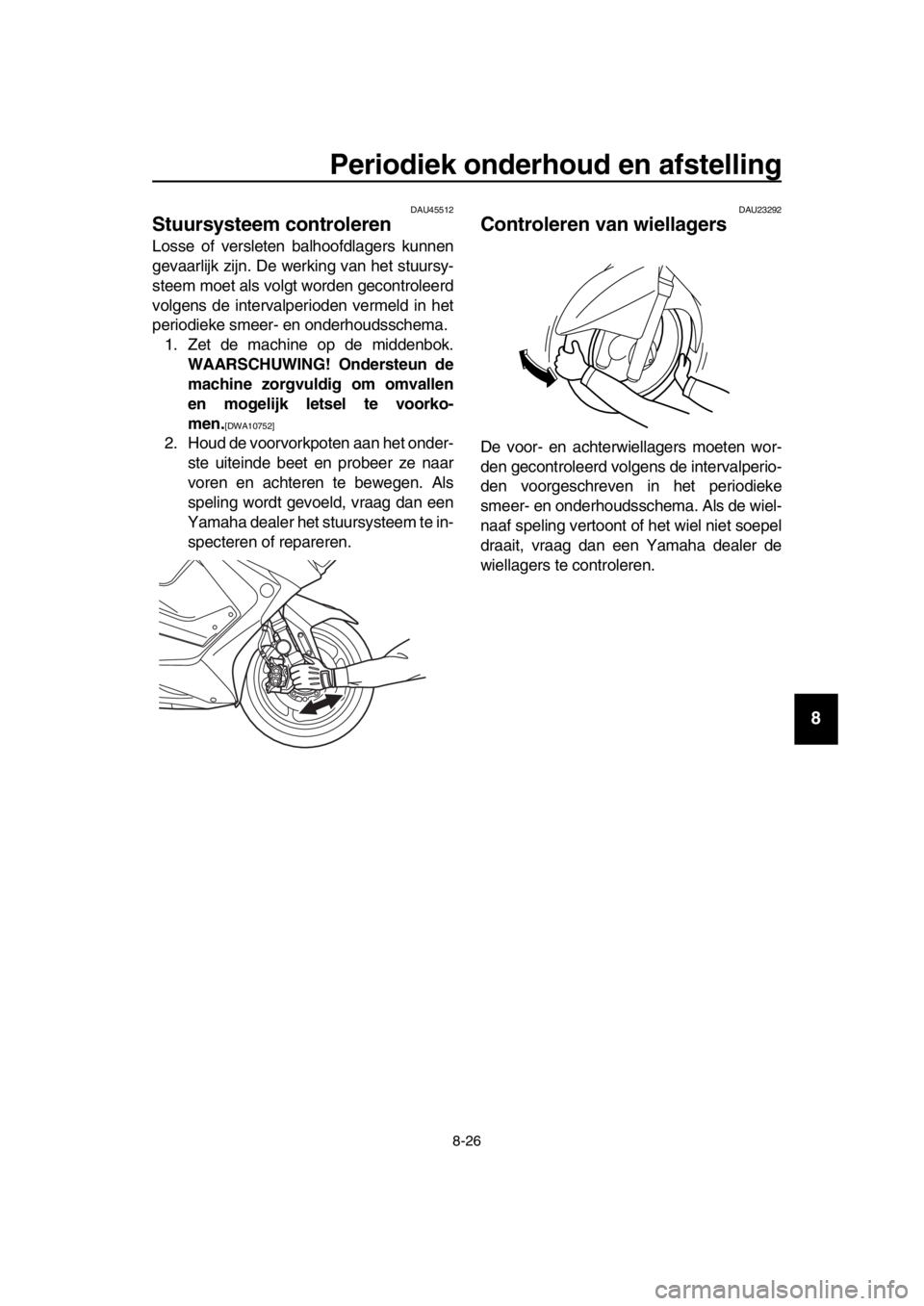

Stuur systeem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok. WAARSCHUWING! Onder steun de
machine zorg vuldig om omvallen
en mo gelijk let sel te voorko-
men.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23292
Controleren van wiella ger s
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
BV1-9-D1.book 26 ページ ２０１８年６月８日　金曜日　午後４時２８分

Periodiek onderhoud en afstelling
8-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU777 80
Accu
De accu bevindt zich onder paneel B. (Zie
pagina 8-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt i s g ifti g en g evaarlijk om-
dat het zwavelzuur bevat, een stof
die ern sti g e brandwonden veroor-
zaakt. Vermijd contact met de huid,
o gen of kleding en bescherm uw
o gen altijd bij werkzaamheden nabij
accu’ s. Voer al s vol gt EERSTE
HULP uit al s er lichamelijk contact
i s g ewees t met elektrolyt.
UITWENDIG: Spoel overvloedi g
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een art s.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medi sche hulp in.
Accu’ s produceren het explo sieve
water stof gas . Houd daarom von- ken, open vuur,
sig aretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een af gesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Re gulated Lead Acid)-accu i s een speci-
ale acculader (met con stante spanning )
verei st. Bij gebruik van een conventione-
le acculader raakt de accu be schadi gd.
Om de accu op te ber gen
1. Verwijder de accu als het voertuig langer dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Zet alvoren s de accu te
verwijderen het voertui g uit en haal
eers t de neg atieve kabel en daarna
de po sitieve kabel lo s.
[DCA21900]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Sluit bij het
plaat sen van de accu eer st de po si-
tieve kabel en daarna de ne gatieve
kabel aan.
[DCA21910]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de ac-
cupolen.
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
2 3
BV1-9-D1.book 27 ページ ２０１８年６月８日　金曜日　午後４時２８分

Periodiek onderhoud en afstellin g
8-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14

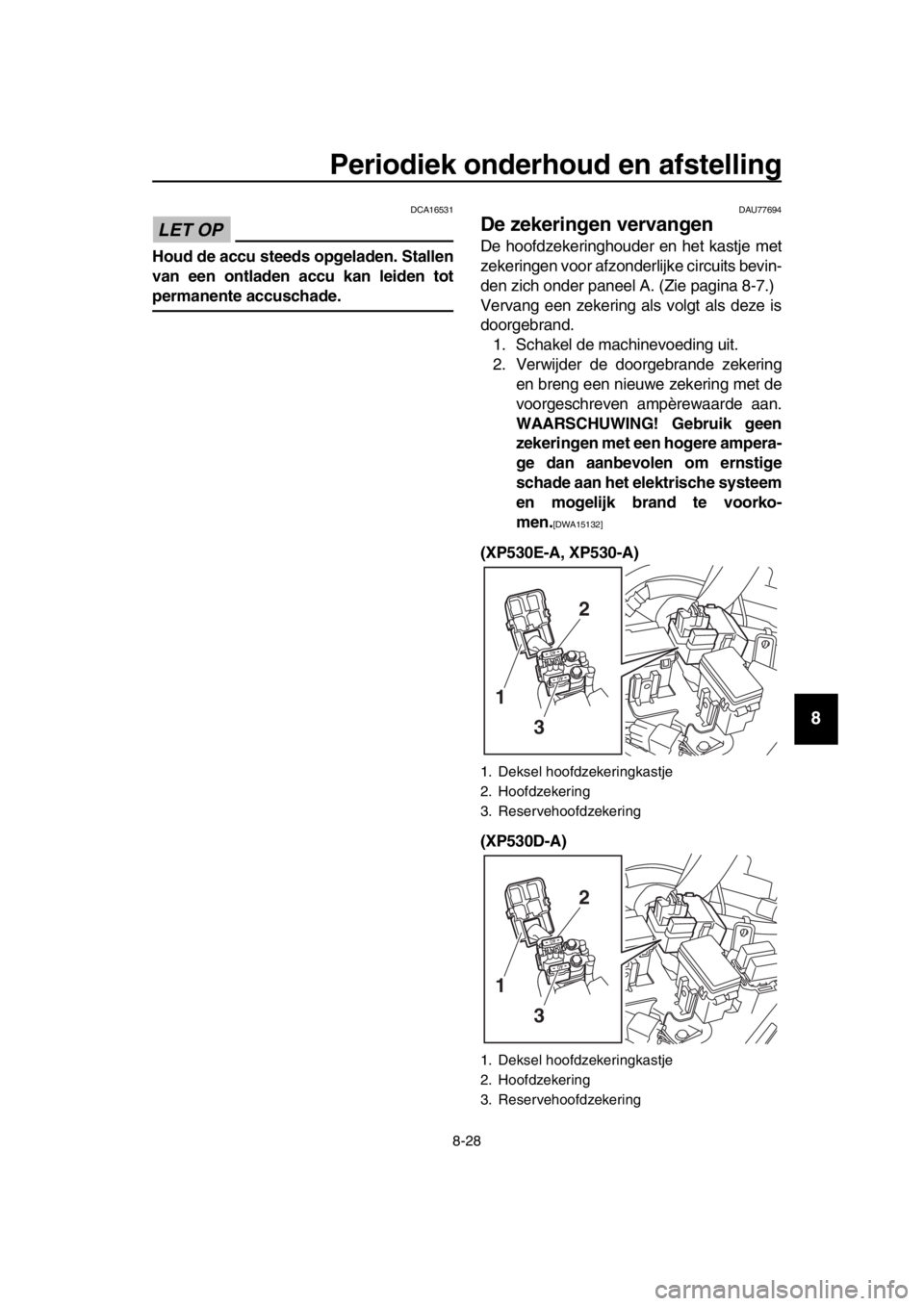

LET OP
DCA16531
Houd de accu steed s opg eladen. Stallen
van een ontladen accu kan leiden tot
permanente accu schade.
DAU77694
De zekerin gen vervan gen
De hoofdzekeringhouder en het kastje met
zekeringen voor afzonderlijke circuits bevin-
den zich onder paneel A. (Zie pagina 8-7.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel de machinevoeding uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekerin gen met een ho gere ampera-
g e dan aanbevolen om ern sti g e
s chade aan het elektri sche systeem
en mo gelijk brand te voorko-
men.
[DWA15132]
(XP530E-A, XP530-A)
(XP530D-A)
1. Deksel hoofdzekeringkastje
2. Hoofdzekering
3. Reservehoofdzekering
1. Deksel hoofdzekeringkastje
2. Hoofdzekering
3. Reservehoofdzekering
3
1
2
3
1
2
BV1-9-D1.book 28 ページ ２０１８年６月８日　金曜日　午後４時２８分

Periodiek onderhoud en afstelling
8-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14
(XP530E-A, XP530-A)
(XP530D-A) (XP530E-A, XP530-A)
(XP530D-A)
1. Zekering ABS-regeleenheid
2. Circuitzekering aansluitcontact voor acces-
soires
3. Koplampzekering
4. Reservezekering
5. Zekering van de ABS-solenoïdeklep
6. Zekering ABS-motor
7. Zekering elektronische smoorklep
1. Zekering ABS-regeleenheid
2. Circuitzekering aansluitcontact voor acces- soires
3. Koplampzekering
4. Reservezekering
5. Zekering van de ABS-solenoïdeklep
6. Zekering ABS-motor
7. Zekering elektronische smoorklep
4
765 123
4
765 123
1. Reservezekering
2. Zekering zadelslot
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Zekering achterlichtcircuit
6. Zekering radiatorkoelvinmotor
7. Zekering brandstofinjectiesysteem
8. Backup-zekering
1. Reservezekering
2. Zekering kuipruitstelmotor
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Zekering achterlichtcircuit
6. Zekering radiatorkoelvinmotor
7. Zekering brandstofinjectiesysteem
8. Backup-zekering
1
34568
12
7
1
34568
12
7
BV1-9-D1.book 29 ページ ２０１８年６月８日　金曜日　午後４時２８分

Periodiek onderhoud en afstellin g
8-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
(XP530D-A)
3. Schakel de machinevoeding in enschakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekering remlicht
2. Cruise control zekering
3. Reservezekering
3
1
2
Voor
geschreven zekering en:
Hoofdzekering:
40.0 A
Koplampzekering: 7.5 A
Zekering achterlichtcircuit: 7.5 A
Remlicht zekering:
1.0 A (XP530D-A)
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem: 7.5 A
Zekering kuipruitmotor:
20.0 A (XP530D-A)
Zekering radiatorkoelvin: 15.0 A
Zekering brandstofinjectiesysteem: 7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Zekering cruise control: 1.0 A (XP530D-A)
Backup-zekering: 15.0 A
Zekering elektronische smoorklep:
7.5 A
Circuitzekering aans luitcontact voor
accessoires:
2.0 A
Seat lock fuse: 7.5 A (XP530-A, XP530E-A)
BV1-9-D1.book 30 ページ ２０１８年６月８日　金曜日　午後４時２８分

Periodiek onderhoud en afstelling
8-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU77162
Voertui gverlichting
Met uitzondering van de voorste richting-
aanwijzers en de kentekenverlichting is dit
model uitgerust met LED-verlichting. Als
een lampje niet gaat branden, controleer
dan de zekeringen en laat vervolgens een
Yamaha dealer de machine controleren.
Als een voorste richtingaanwijzer of de ken-
tekenverlichting niet gaat branden, contro-
leer dan het lampje en vervang het indien
nodig.
LET OP
DCA165 81
Plak geen kleurfolie of stickers op de
koplamplen s.
DAU52323
Gloeilamp voor ste
richting aanwijzer vervang en
1. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
2. Verwijder de defecte gloeilamp door deze in te drukken en linksom te draai-
en.
3. Plaats een nieuwe gloeilamp in de fit- ting, druk deze in en draai rechtsom tot
hij stuit.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
1. Koplamp
2. Parkeerlicht
1
21
2
1. Fitting gloeilamp richtingaanwijzer
1. Gloeilamp richtingaanwijzer
2. Fitting gloeilamp richtingaanwijzer
1
12
BV1-9-D1.book 31 ページ ２０１８年６月８日　金曜日　午後４時２８分

Periodiek onderhoud en afstellin g
8-32
1
2
3
4
5
6
7
8
9
10
11
12
13
14

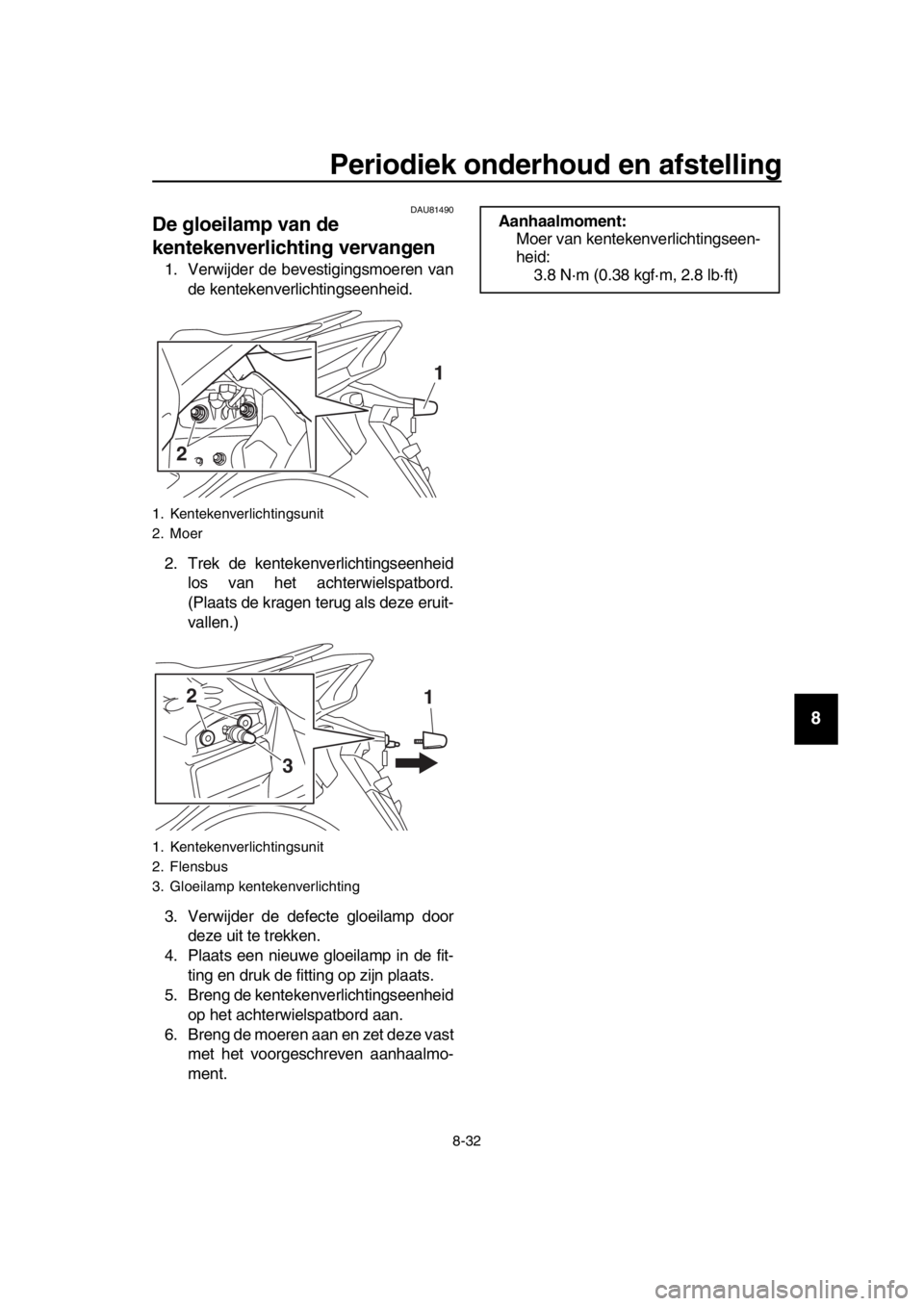

DAU8 1490
De gloeilamp van de
kentekenverlichting vervangen
1. Verwijder de bevestigingsmoeren van
de kentekenverlichtingseenheid.
2. Trek de kentekenverlichtingseenheid los van het achterwielspatbord.
(Plaats de kragen terug als deze eruit-
vallen.)
3. Verwijder de defecte gloeilamp door deze uit te trekken.
4. Plaats een nieuwe gloeilamp in de fit-
ting en druk de fitting op zijn plaats.
5. Breng de kentekenverlichtingseenheid op het achterwielspatbord aan.
6. Breng de moeren aan en zet deze vast met het voorgeschreven aanhaalmo-
ment.
1. Kentekenverlichtingsunit
2. Moer
1. Kentekenverlichtingsunit
2. Flensbus
3. Gloeilamp kentekenverlichting
2 1
2
1
3
Aanhaalmoment:
Moer van kentek enverlichtingseen-
heid: 3.8 N·m (0.3 8 kgf·m, 2. 8 lb·ft)
BV1-9-D1.book 32 ページ ２０１８年６月８日　金曜日　午後４時２８分

Periodiek onderhoud en afstelling
8-33
1
2
3
4
5
6
7
8
9
10
11
12
13
14
DAU25 864
Problemen oplo ssen
Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen b ijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentië le systemen zelf te
kunnen controleren. Ga met uw scooter
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijden s het controleren van het
brand stof sy steem en let erop dat er
g een open vuur of vonken in de om ge-
vin g zijn, inclus ief waakvlammen van
g ei sers of oven s. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ern sti g let sel of schade aan
ei gendommen tot gevol g.
DAU77992Problemen met het Smart- sleutel sy-
s teem oplo ssen
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.
Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)
Is de batterij van de Smart-sleutel ont- laden? (Zie pagina 3-6.)
Is de batterij van
de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd?
Is de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsyst eem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 8-27.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.
OPMERKING
Zie Noodmodus op pagina 8-36 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
BV1-9-D1.book 33 ページ ２０１８年６月８日　金曜日　午後４時２８分
