5778-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J67K

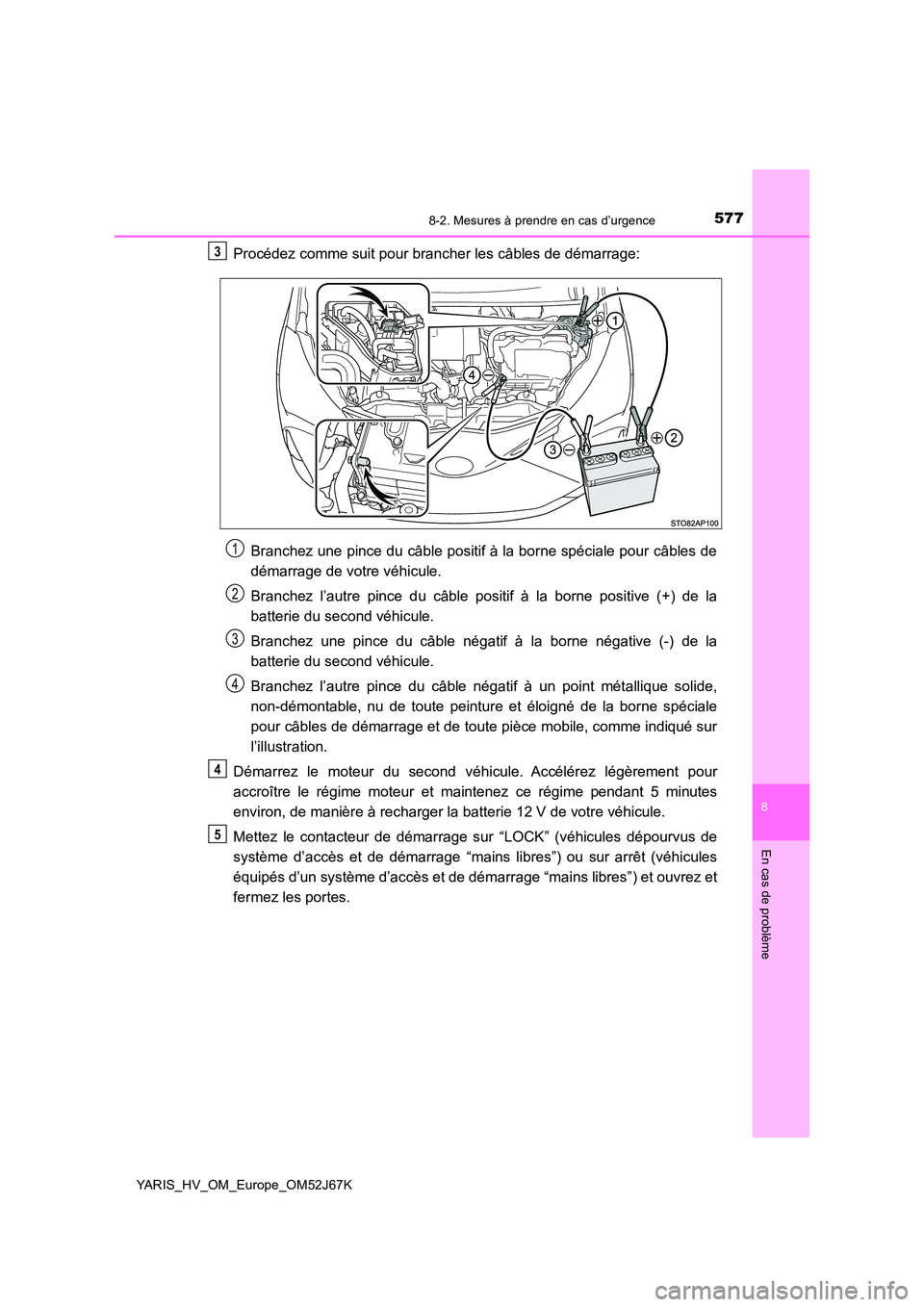

Procédez comme suit pour brancher les câbles de démarrage:
Branchez une pince du câble positif à la borne spéciale pour câbles de
démarrage de votre véhicule.
Branchez l’autre pince du câble positif à la borne positive (+) de la
batterie du second véhicule.
Branchez une pince du câble négatif à la borne négative (-) de la
batterie du second véhicule.
Branchez l’autre pince du câble négatif à un point métallique solide,
non-démontable, nu de toute peinture et éloigné de la borne spéciale
pour câbles de démarrage et de toute pièce mobile, comme indiqué sur
l’illustration.
Démarrez le moteur du second véhicule. Accélérez légèrement pour
accroître le régime moteur et maintenez ce régime pendant 5 minutes
environ, de manière à recharger la batterie 12 V de votre véhicule.
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de
système d’accès et de démarrage “mains libres”) ou sur arrêt (véhicules
équipés d’un système d’accès et de démarrage “mains libres”) et ouvrez et
fermez les portes.
3
1
2
3
4
4
5

5788-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J67K
Maintenez le régime moteur du second véhicule et démarrez le système
hybride de votre voiture en mettant le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”)
ou en mode MARCHE (véhicules équipés d’un système d’accès et de
démarrage “mains libres”).
Assurez-vous que le témoin “READY” s’ allume. Si le témoin indicateur ne
s’allume pas, prenez contact avec un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’im porte quel réparateur fiable.
Sitôt le système hybride démarré, débranchez les câbles de démarrage
exactement dans l’ordre inverse de leur branchement.
Fermez le cache de la borne spéciale pour câbles de démarrage, et
remontez dans sa position initiale le couvercle de la boîte à fusibles.
Pour le remontage, commencez par accrocher le couvercle de la boîte à
fusibles aux deux languettes arrière.
Une fois le système hybride démarré, faites inspecter le véhicule dans les
plus brefs délais par un concessionnaire Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.
■ Démarrage du système hybride lorsque la batterie 12 V est déchargée
Le système hybride ne peut pas être démarré en poussant le véhicule.
■ Pour éviter la décharge de la batterie 12 V
● Éteignez les projecteurs et le système audio lorsque le système hybride est arrêté.
● Mettez hors fonction tous les équipements électriques non-indispensables lorsque
vous roulez trop longtemps à vitesse réduite (pour cause d’encombrements de
circulation par exemple).
■ Recharge de la batterie 12 V
La batterie 12 V se décharge progressivement de l’électricité qu’elle contient, même
lorsque vous ne vous servez pas du véhicule, par suite de la décharge naturelle et de
l’effet de fuite de courant de certains équipements électriques. Si le véhicule reste en
stationnement prolongé, la batterie 12 V peut se décharger, et le système hybride peut
ne plus démarrer. (La batterie 12 V se recharge automatiquement lorsque le système
hybride est en marche.)
6
7
8
9

5798-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J67K
■ Précautions en cas de décharge de la batterie 12 V (véhicules équipés d’un
système d’accès et de démarrage “mains libres”)
● Dans certains cas, il peut être impossible de déverrouiller les portes avec le système
d’accès et de démarrage “mains libres” immédiatement après le débranchement et
rebranchement de la batterie 12 V. Utilisez la clé conventionnelle ou la
télécommande du verrouillage centralisé pour verrouiller ou déverrouiller les portes.
● Le système hybride risque de ne pas démarrer à la première tentative après la
recharge de la batterie 12 V, mais il démarre normalement à la deuxième tentative. Il
ne s’agit pas d’un dysfonctionnement.
● Le mode dans lequel se trouve le contacteur de démarrage est mémorisé par le
véhicule. Lorsque la batterie 12 V est rebranchée, le système revient dans le mode
qui a précédé la décharge de la batterie.
Avant de débrancher la batterie 12 V, mettez le contacteur de démarrage sur arrêt. Si
le contacteur de démarrage était en mode ACCESSOIRES ou MARCHE avant que
la batterie 12 V ne se décharge, il peut arriver que le système audio et/ou le système
de climatisation fonctionne au rebranchement de la batterie 12 V.
AVERTISSEMENT
■ Pour éviter tout risque d’incendie ou d’explosion de la batterie 12 V
Respectez les précautions suivantes pour éviter toute mise à feu accidentelle des
gaz inflammables pouvant s’échapper de la batterie 12 V:
● Veillez à brancher chacun des câbles de démarrage correctement aux bornes de la
batterie et de telle manière qu’ils ne puissent pas entrer accidentellement en
contact avec autre chose que la borne prévue.
● Ne pas faire contact entre l’autre extrémité du câble de démarrage branché à la
borne “+” et les surfaces en métal nu quelles qu’elles soient.
● Veillez à ne pas faire contact entre les pinces + et - des câbles de démarrage.
● Ne pas fumer, ne pas utiliser d’allumettes ni de briquet à proximité de la batterie
12 V, et la tenir à l’abri de toute flamme nue.
■ Après la mise en charge de la batterie 12 V
Faites inspecter au plus vite la batterie 12 V par un concessionnaire Toyota, un
réparateur agréé Toyota, ou n’importe quel réparateur fiable. Si vous continuez à
utiliser le véhicule alors que la batterie 12 V se détériore, elle peut laisser échapper
un gaz malodorant et dangereux pour la santé des occupants.

5808-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J67K
AVERTISSEMENT
■Si vous devez remplacer la batterie 12 V
 P. 4 5 0
■ Précautions avec la batterie 12 V
La batterie 12 V renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie 12 V:
● Si vous avez à intervenir sur la batterie 12 V, portez toujours des lunettes de
protection et prenez soin d’éviter tout contact de l’électrolyte (acide) qu’elle contient
avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne pas se pencher au-dessus de la batterie 12 V.
● En cas de contact accidentel de l’électrolyte avec la peau ou les yeux, rincez
abondamment à l’eau claire la partie touchée et consultez un médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu’à votre
prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes et
autres pièces de la batterie.
● Ne pas laisser les enfants s’approcher de la batterie 12 V.
NOTE
■Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu’ils ne risquent pas
d’être pris dans le ventilateur de refroidissement.
■ Borne spéciale pour câbles de démarrage
La borne spéciale pour câbles de démarrage est à utiliser pour recharger la batterie
12 V depuis un autre véhicule, en mesure de secours. Il ne faut pas l’utiliser pour
démarrer un autre véhicule avec des câbles de démarrage.

5818-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J67K
Si votre véhicule surchauffe
●Véhicules à affichage monochrome: Le témoin d’alerte de surchauffe de
liquide de refroidissement ( P. 518) s’allume ou clignote, ou vous
constatez que le système hybride a perdu de la puissance. (Par exemple,
le véhicule n’arrive pas à prendre de la vitesse.)
Véhicules à affichage couleur:
• L’aiguille du thermomètre de liqui de de refroidissement moteur (P. 11 7 )
est dans la zone rouge, ou vous constatez que le système hybride a
perdu de la puissance.
(Par exemple, le véhicule n’arrive pas à prendre de la vitesse.)
• Le message d’alerte indiquant la surchauffe est affichée à l’écran
multifonctionnel. ( P. 531)
● Véhicules à affichage monochrome: Si le témoin d’alerte de surchauffe de
système hybride ( P. 522) s’allume.
Véhicules à affichage couleur: Si le message d’alerte indiquant la
surchauffe est affichée à l’écran multifonctionnel. ( P. 535)
● De la vapeur s’échappe par le dessous du capot.
Les signes suivants peuvent indiquer une surchauffe de votre véhicule:

5828-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J67K
■Si le témoin d’alerte de surchauffe de liquide de refroidissement
moteur s’allume ou clignote
Arrêtez le véhicule en lieu sûr et arrêtez le système de climatisation,
puis arrêtez le système hybride.
Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
Une fois le système hybride
suffisamment refroidi,
recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite importante de liquide de refroidissement, prenez
immédiatement contact avec un concessionnaire Toyota, un réparateur agréé
Toyota, ou n’importe quel réparateur fiable.
Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères
“FULL” (maxi.) et “LOW” (mini.)
du vase d’expansion.
Vase d’expansion
“FULL” (maxi.)
“LOW” (mini.)
Bouchon de radiateur
Procédures correctives
1
2
3
1
2
4
1
2
3
4

5838-2. Mesures à prendre en cas d’urgence
8
En cas de problème
YARIS_HV_OM_Europe_OM52J67K
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
Démarrez le système hybride et mettez en marche le système de
climatisation pour vérifier que le ventilateur de refroidissement du
radiateur se déclenche; recherchez les fuites éventuelles de liquide de
refroidissement au radiateur ou aux durits.
Le ventilateur se déclenche à la mise en marche du système de climatisation
immédiatement après un démarrage à froid. Confirmez que le ventilateur s’est
déclenché, en vérifiant qu’il fait du bruit et qu’il souffle de l’air. Si tout cela est
difficile à vérifier, mettez en marche et arrêtez le système de climatisation
plusieurs fois de suite.
(Le ventilateur peut ne pas se déclencher si la température est négative.)
Si le ventilateur est à l’arrêt:
Arrêtez immédiatement le système hybride et prenez contact avec un
concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel
réparateur fiable.
Si le ventilateur est en marche:
Faites inspecter le véhicule par le concessionnaire Toyota ou le
réparateur agréé Toyota le plus proche, ou n’importe quel réparateur
fiable.
5
6
7

5848-2. Mesures à prendre en cas d’urgence
YARIS_HV_OM_Europe_OM52J67K
■Si le témoin d’alerte de surchauffe de système hybride s’allume
Arrêtez le véhicule en lieu sûr.
Arrêtez le système hybride et ouvrez prudemment le capot.
Une fois le système hybride
refroidi, recherchez les fuites
éventuelles aux durits et au
radiateur.
Radiateur
Ventilateur de
refroidissement
Si vous constatez une fuite
importante de liquide de
refroidissement, prenez
immédiatement contact avec un
concessionnaire Toyota, un
réparateur agréé Toyota, ou
n’importe quel réparateur fiable.
Le niveau de liquide de
refroidissement est satisfaisant
s’il se situe entre les repères “F”
(maxi.) et “L” (mini.) du vase
d’expansion.
Vase d’expansion
Repère “F”
Repère “L”
Faites au besoin l’appoint en
liquide de refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l’eau, en mesure
d’urgence.
1
2
3
1
2
4
1
2
3
5
