4-5. Bruke kjørestøttesystemene
Kjøring
■Følerinformasjon
●Følernes registreringsområder er
begrenset til områdene rundt bilens
fremre og bakre støtfanger.
●Følgende situasjoner kan oppstå
under bruk.
• Avhengig av formen til objektet samt
andre faktorer, kan registreringsav-
standen reduseres eller objektet kan
være umulig å registrere.
• Registrering kan være umulig hvis statiske gjenstander kommer for nære
føleren.
• Det vil ta et lite øyeblikk fra en statisk gjenstand registreres til den vises
(varsellyd høres). Selv ved lave has-
tigheter er det mulig at gjenstanden
kan komme innen 30 cm fra føleren
før den vises og du hører varsellyden.
• Det kan være vanskelig å høre varsel- lyden på grunn av volumet på audio-
systemet eller luftstrømmen fra
klimaanlegget.
• Det kan være vanskelig å høre lyden på grunn av varsellydene til andre
systemer.
■Forhold der funksjonen kanskje
ikke fungerer som den skal
Visse forhold og omgivelsene rundt kan
påvirke følerens registreringsevne.
Noen eksempler er oppført nedenfor.
●Det er smuss, snø eller is på en føler.
(Dette problemet løses ved å rengjøre
følerne.)
●En føler er frosset. (Dette problemet
løses ved å tine opp området.)
I veldig kaldt vær, hvis føleren er fros-
set, kan følerdisplayet vises på unormal
måte, eller gjenstander blir kanskje
ikke registrert.
●En føler er tildekket på en eller annen
måte.
●Når en føler eller området rundt en
føler er ekstremt varmt eller kaldt.
●Ved kjøring på en ekstremt humpete
vei, i en bakke, på grus eller på gress.
●Det er høy støy i nærheten av bilen fra
f.eks. motorsykkelmotorer, trykkluft-
bremser på store kjøretøyer eller andre høye lyder som produserer
ultralydbølger.
●Det er en annen bil utstyrt med parke-
ringshjelp i nærheten.
●En føler er tildekket med et spraylag
eller kraftig regn.
●Hvis en føler treffes av en stor
mengde vann, for eksempel når du
kjører på en oversvømt vei.
●Når bilen heller betydelig.
●Bilen nærmer seg en høyde eller en
sving.
●Hvis objekter kommer for nære føleren.
■Objekter som kanskje ikke kan
registreres
Formen på objektet kan gjøre at føleren
ikke registrerer det. Vær spesielt opp-
merksom på følgende objekter:
●Ledninger, gjerder, tau osv.
●Bomull, snø eller andre materialer
som absorberer lydbølger
●Kraftig vinklede hindre
●Lave objekter
●Høye objekter der den øverste delen
peker i retning av bilen
Det er ikke sikkert føleren registrerer
personer dersom de bruker visse typer
klær.
OM42B46NO.book Page 283 Saturday, January 5, 2019 4:27 PM

284
OM42B46NO
4-5. Bruke kjørestøttesystemene
■Følernes rekkevidde
Biler uten parkeringsstøttebremsCa. 100 cm
*
Ca. 150 cm*
Ca. 65 cm
Ca. 60 cm
Biler med parkeringsstøttebremsCa. 100 cm
Ca. 150 cm
Ca. 63 cm
Ca. 63 cm
Illustrasjonen viser følernes rekke-
vidde. Vær oppmerksom på at
følerne ikke kan registrere objekter
som er ekstremt nær bilen.
Følernes rekkevidde kan variere
avhengig av hinderets form osv.
*: Utstyrsavhengig
■Avstandsdisplay
Når en føler registrerer en gjenstand, vises omtrentlig avstand til gjenstanden
i multiinformasjonsdisplayet, navigasjonssystemskjermen (utstyrsavhengig)
eller multimediesystemskjermen (utstyrsavhengig). (Avstandssegmentene
kan blinke når avstanden til objektet blir kort.)
Bildene kan avvike fra det som vises i illustrasjonene.
Biler uten parkeringsstøttebrems
 Omtrentlig avstand til objekt
• Føler i midten foran: 100 cm til 60 cm
• Føler i midten bak: 150 cm til 65 cm
Omtrentlig avstand til objekt
• Føler i midten foran: 60 cm til 47,5 cm
• Føler i midten bak: 65 cm til 50 cm
Display for følerregistrering,
avstand til hinder
A
B
C
D
A
B
C
D
MultiinformasjonsdisplayNavigasjons- eller mu ltimediesystemskjerm
OM42B46NO.book Page 284 Saturday, January 5, 2019 4:27 PM

285
4
OM42B46NO
4-5. Bruke kjørestøttesystemene
Kjøring
Omtrentlig avstand til objekt
• Føler i midten foran: 47,5 cm til 35 cm
• Føler i midten bak: 50 cm til 35 cm
Omtrentlig avstand til objekt: 35 cm til 28 cm
*: Avstandssegmentene blinker sakte.
Omtrentlig avstand til objekt: Mindre enn 28 cm
*: Avstandssegmentene blinker raskt.
Biler med parkeringsstøttebrems
 Omtrentlig avstand til objekt
• Føler i midten foran: 100 cm til 63 cm
• Føler i midten bak: 150 cm til 63 cm
MultiinformasjonsdisplayNavigasjons- eller multimediesystemskjerm
MultiinformasjonsdisplayNavigasjons- eller multimediesystemskjerm
Multiinformasjonsdisplay*Navigasjons- eller mu ltimediesystemskjerm
Multiinformasjonsdisplay*Navigasjons- eller multimediesystemskjerm
OM42B46NO.book Page 285 Saturday, January 5, 2019 4:27 PM

286
OM42B46NO
4-5. Bruke kjørestøttesystemene
Omtrentlig avstand til objekt: 63 cm til 48 cm
 Omtrentlig avstand til objekt: 48 cm til 34 cm
 Omtrentlig avstand til objekt: 34 cm til 15 cm
*: Avstandssegmentene blinker sakte.
Omtrentlig avstand til objekt: Mindre enn 15 cm
MultiinformasjonsdisplayNavigasjons- eller mu ltimediesystemskjerm
MultiinformasjonsdisplayNavigasjons- eller multimediesystemskjerm
MultiinformasjonsdisplayNavigasjons- eller multimediesystemskjerm
Multiinformasjonsdisplay*Navigasjons- eller multimediesystemskjerm
OM42B46NO.book Page 286 Saturday, January 5, 2019 4:27 PM

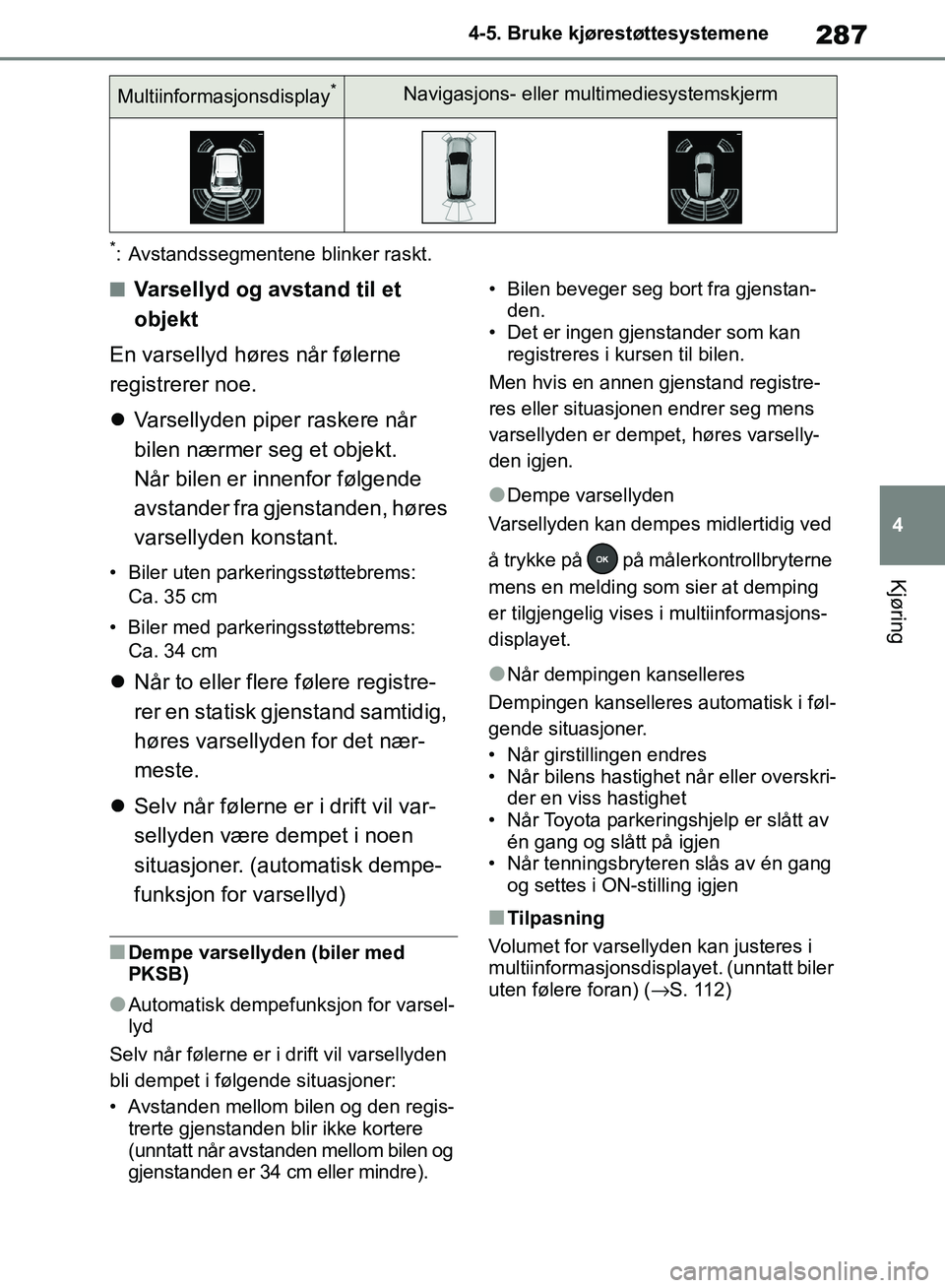

287
4
OM42B46NO
4-5. Bruke kjørestøttesystemene
Kjøring
*: Avstandssegmentene blinker raskt.
■Varsellyd og avstand til et
objekt
En varsellyd høres når følerne
registrerer noe.
 Varsellyden piper raskere når
bilen nærmer seg et objekt.
Når bilen er innenfor følgende
avstander fra gjenstanden, høres
varsellyden konstant.
• Biler uten parkeringsstøttebrems:
Ca. 35 cm
• Biler med parkeringsstøttebrems: Ca. 34 cm
 Når to eller flere følere registre-
rer en statisk gjenstand samtidig,
høres varsellyden for det nær-
meste.
 Selv når følerne er i drift vil var-
sellyden være dempet i noen
situasjoner. (automatisk dempe-
funksjon for varsellyd)
■Dempe varsellyden (biler med
PKSB)
●Automatisk dempefunksjon for varsel-
lyd
Selv når følerne er i drift vil varsellyden
bli dempet i følgende situasjoner:
• Avstanden mellom bilen og den regis- trerte gjenstanden blir ikke kortere
(unntatt når avstanden mellom bilen og
gjenstanden er 34 cm eller mindre). • Bilen beveger seg bort fra gjenstan-
den.
• Det er ingen gjenstander som kan
registreres i kursen til bilen.
Men hvis en annen gjenstand registre-
res eller situasjonen endrer seg mens
varsellyden er dempet, høres varselly-
den igjen.
●Dempe varsellyden
Varsellyden kan dempes midlertidig ved
å trykke på på må lerkontrollbryterne
mens en melding som sier at demping
er tilgjengelig vises i multiinformasjons-
displayet.
●Når dempingen kanselleres
Dempingen kanselleres automatisk i føl-
gende situasjoner.
• Når girstillingen endres
• Når bilens hastighet når eller overskri- der en viss hastighet
• Når Toyota parkeringshjelp er slått av én gang og slått på igjen
• Når tenningsbryteren slås av én gang og settes i ON-stilling igjen
■Tilpasning
Volumet for varsellyden kan justeres i
multiinformasjonsdisplayet. (unntatt biler
uten følere foran) ( →S. 112)
Multiinformasjonsdisplay*Navigasjons- eller mu ltimediesystemskjerm
OM42B46NO.book Page 287 Saturday, January 5, 2019 4:27 PM

289
4
OM42B46NO
4-5. Bruke kjørestøttesystemene
KjøringParkeringsstøttebremsen kan akti-
veres/deaktiveres i skjermbildet
i multiinformasjonsdisplayet. Alle
funksjonene til parkeringsstøtte-
bremsen (statiske gjenstander og
kryssende biler bak bilen) aktive-
res/deaktiveres samtidig. ( →S. 112)
PKSB OFF-indikatoren ( →S. 93) lyser i
multiinformasjonsdisplayet når parke-
ringsstøttebremsen deaktiveres.
For å aktivere systemet igjen trykker du
på i multiinformasjonsdisplayet,
velger og slår det på.
Hvis systemet er deaktivert, vil det forts-
att være av selv om tenningsbryteren
settes i ON-stilling etter at tenningsbry-
teren er slått av.
Hvis hybridsystemef fektkontroll eller
bremsekontroll er i drift, høres en
varsellyd og en melding vises i
multiinformasjons displayet, på
navigasjonssystemskjermen
(utstyrsavhengig) eller multimedie-
systemskjermen for å varsle føreren.
Avhengig av situasjonen vil hybridsys-
temeffektkontrollen enten begrense
akselerasjonen eller begrense effekten
så mye som mulig.
 Hybridsystemeffektkontroll er i
drift (akselerasjonsbegrensning)
Akselerasjon større enn en viss
mengde er begrenset av systemet.
Navigasjonssystemskjerm (utstyrsav-
hengig) eller multimediesystemskjerm
(utstyrsavhengig): Ingen advarsel vises
Multiinformasjonsdisplay: ”Object
Detected Acceleration Reduced” (objekt
registrert. Akselerasjon redusert)
PKSB OFF-indikator: Lyser ikke
Varsellyd: Høres ikke
Hybridsystemeffektkontroll er i
drift (effekt begrenset så mye som
mulig)
Systemet har bestemt at en sterkere
bremseoperasjon enn normalt er
nødvendig.
Navigasjonssystemskjerm (utstyrsav-
hengig) eller multimediesystemskjerm
(utstyrsavhengig): ”BRAKE!” (BREMS)
Multiinformasjonsdisplay: ”BRAKE!”
(BREMS)
OBS!
■Hvis ”PKSB Unavailable” (parke-
ringsstøttebrems utilgjengelig)
vises i multiinformasjonsdis-
playet og PKSB OFF-indikatoren
blinker
Hvis denne meldingen vises umiddel-
bart etter at tenningsbryteren settes i
ON-stilling, betjener du bilen forsiktig,
mens du er oppmerksom på omgivel-
sene. Det kan være nødvendig å kjøre
bilen en stund før systemet blir nor-
malt. (Hvis systemet ikke går tilbake
til normal drift etter en stund, rengjør
du følerne og området rundt på støt-
fangerne.)
Aktivere/deaktivere
parkeringsstøttebremsen
Display og lydsignal for
hybridsystemeffektkontroll
og bremsekontroll
OM42B46NO.book Page 289 Saturday, January 5, 2019 4:27 PM

290
OM42B46NO
4-5. Bruke kjørestøttesystemene
PKSB OFF-indikator: Lyser ikke
Varsellyd: Kort pip
 Bremsekontroll er i drift
Systemet fastslo at det er nødvendig
med nødbremsing.
Navigasjonssystemskjerm (utstyrsav-
hengig) eller multimediesystemskjerm
(utstyrsavhengig): ”BRAKE!” (BREMS)
Multiinformasjonsdisplay: ”BRAKE!”
(BREMS)
PKSB OFF-indikator: Lyser ikke
Varsellyd: Kort pip
Bilen stoppes av systemdriften
Bilen har blitt stoppet av bremsekontrol-
len.
Navigasjonssystemskjerm (utstyrsav-
hengig) eller multimediesystemskjerm
(utstyrsavhengig): ”Press Brake Pedal”
(trykk inn bremsepedal)
Multiinformasjonsdisplay: ”Switch to
Brake” (bytt til brems) (hvis gasspeda-
len ikke er trykket inn, vises ”Brake”
(brems).)
PKSB OFF-indikator: Lyser
Varsellyd: Kort pip
Hvis parkeringsstøttebremsen fast-
slår at en kollisjon med en registrert
gjenstand er mulig, begrenses
hybridsystemeffekten for å hindre
økning i bilens hastighet. (Hybrid-
systemeffektkontroll: Se figur 2.)
I tillegg, dersom det fortsatt tråkkes
på gasspedalen, settes bremsene
automatisk på for å redusere
bilens hastighet. (Bremsekontroll:
Se figur 3.) 
Figur 1: Når PKSB-systemet (par-
keringsstøttebrems) er deaktivert
Hybridsystemeffekt
Bremsekraft
Tid
 Figur 2: Når hybridsystemeffekt-
kontroll er aktivert
Hybridsystemeffekt
Bremsekraft
Tid
Hybridsystemeffektkontroll starter
(systemet registrerer at sann-
synligheten for en kollisjon med
et registrert objekt er høy)
 Figur 3: Når hybridsystemeffekt-
kontroll og bremsekontroll er
aktivert
Systemoversikt
A
B
C
A
B
C
D
OM42B46NO.book Page 290 Saturday, January 5, 2019 4:27 PM

291
4
OM42B46NO
4-5. Bruke kjørestøttesystemene
Kjøring
Hybridsystemeffekt
Bremsekraft
Tid
Hybridsystemeffektkontroll
starter (systemet registrerer at
sannsynligheten for en kollisjon
med et registrert objekt er høy)
Bremsekontroll starter (systemet
registrerer at sannsynligheten for
en kollisjon med registrert objekt
er ekstremt høy)
■Hvis parkeringsstøttebrems er
aktivert
Hvis bilen stoppes på grunn av drift av
parkeringsstøttebremsen, vil parkerings-
støttebremsen deaktiveres og PKSB
OFF-indikatoren vil lyse. Hvis parke-
ringsstøttebrems aktiveres unødvendig,
kan bremsekontroll kanselleres ved å
trykke inn bremsepedalen eller vente
i ca. 2 sekunder før den kanselleres
automatisk. Deretter kan bilen betjenes
ved å trykke inn gasspedalen.
■Aktivere parkeringsstøttebremsen
igjen
For å aktivere parkeringsstøttebremsen
på nytt når den blir deaktivert på grunn
av bruk av parkeringsstøttebremsen,
aktiverer du enten systemet igjen
(→S. 289), eller slår tenningsbryteren av og deretter tilbake til ON-stilling. Hvis
gjenstanden i tillegg ikke lenger er i kjø-
reretningen til bilen eller hvis kjøreret-
ningen endres (som å endres fra å kjøre
fremover til å rygge, eller fra å rygge til å
kjøre fremover), aktiveres systemet på
nytt automatisk.
■Hvis ”PKSB Unavailable” (parke-
ringsstøttebrems utilgjengelig)
vises i multiinformasjonsdisplayet
og PKSB OFF-indikatoren blinker
Hvis bilen stoppes på grunn av drift av
parkeringsstøttebremsen, vil parkerings-
støttebremsen deaktiveres og PKSB
OFF-indikatoren vil lyse.
●Hvis ”Parking Assist Unavailable
Clean Parking Assist Sensor” (parke-
ringshjelp utilgjengelig. Rengjør par-
keringsføler) vises samtidig, kan en
føler være dekket med is, snø, skitt
osv. Fjern isen, snøen, skitten osv. fra
føleren for at systemet skal fungere
som normalt. Hvis denne meldingen
vises selv om skitt er fjernet fra føleren,
eller selv om føleren ikke var skitten,
må du få bilen kontrollert av en autori-
sert Toyota-forhand ler, et verksted
autorisert av Toyota eller et annet påli-
telig verksted.
●En føler kan ha frosset. Når isen smel-
ter, vil systemet fungere normalt igjen.
●Vann kan kontinuerlig renne over
føleroverflaten, som ved kraftig regn.
Systemet går tilbake til normal drift
når det fastslår at det er normalt.
●Det kan være at initialisering ikke ble
utført etter at en 12-voltsbatteripol
ble koblet fra og til igjen. Initialiser
systemet. ( →S. 292)
Hvis denne meldingen fortsetter å
vises selv etter init ialisering, må du
få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig
verksted.
A
B
C
D
E
OM42B46NO.book Page 291 Saturday, January 5, 2019 4:27 PM
