2018 TOYOTA HILUX Bruksanvisningar (in Swedish)

651-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
uBekräfta möjliga platser för montering samt viktklasser för bil-
barnstolar som monteras med säkerhetsbälte.
Bekräfta motsvarande [Viktk lass] från barnets vikt (sid. 61)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta och välj en lämplig och möjlig placering för bilbarnstolen
och motsvarande stoltyp från tabellen [Bilbarnstolar förankrade
med SÄKERHETSBÄLTE – Lämplighet och rekommendationer
för bilbarnstolar]. ( sid. 65)
uBilbarnstolar förankrade me d SÄKERHETSBÄLTE – Lämplig-
het och rekommendationer för bilbarnstolar
Om din bilbarnstol är av kategorin ”universal” kan du installera den
på platserna som anges under U eller UF i tabellen nedan. Kategori
och viktklass för bilbarnstolar återfinns i bilbarnstolens instruktions-
bok.
Om din bilbarnstol inte är av kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se ”fordonslistan” för din bil-
barnstol för uppgifter om lämplighet, eller kontakta leverantören av
din bilbarnstol.
Bilbarnstol som monteras med säkerhetsbälte
1
2
HILUX_OM_OM0K375SE.book Page 65 Monday, June 18, 2018 11:06 AM

661-2. Barn och säkerhet
HILUX_OM_OM0K375SE
S-Cab-modeller
Förklaring till boks täver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
L: Lämplig för kategorierna ”for donsspecifik”, ”begränsad” eller
”semiuniversal” som är godkända för denna viktklass.
*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska den flyttas till det översta läget.
Viktklasser
Stolens placering
Rekommenderade bilbarnstolar
Passagerarsäte fram
Modeller med
avkänningssystem vid framsätespassagerar- platsen
Passagerarens krock-
kudde,
indikeringslampa
PÅAvstängd*3
0
Max. 10 kg X U*1
L*1
”TOYOTA G 0+, BABYSAFE
PLUS”
”TOYOTA MINI”
”TOYOTA G 0+, BABYSAFE
PLUS med SEAT BELT
FIXATION, BASE PLATFORM”
0+
Max. 13 kg
XU
*1
L*1
I
9 till 18 kg XU*1, 2”TOYOTA DUO+”
II, III
15 till 36 kg XU
*1 , 2”TOYOTA KIDFIX XP SICT”
(Kan monteras på bilens
ISOFIX-fästen.)
HILUX_OM_OM0K375SE.book Page 66 Monday, June 18, 2018 11:06
AM

671-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort. Ställ annars in nackskyddet i det översta läget.
*3: Om det är oundvikligt att installera en bakåtvänd bilbarnstol på framsätes-passagerarens plats kan en bilbarnstol installeras om indikeringslampan
”PASSENGER AIR BAG” är tänd.
X-Cab modeller
Förklaring till boks täver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
L: Lämplig för kategorierna ”for donsspecifik”, ”begränsad” eller
”semiuniversal” som är godkända för denna viktklass.
Viktklasser
Stolens placering
Rekommenderade
bilbarnstolar
Framsätespassage- rarens säte
Baksäte
Modeller med avkän-ningssystem vid
framsätespassage- rarplatsen
Passagerarens
krockkudde, indike-
ringslampa
PÅAvstängd*3
0
Max. 10 kg XU*1
L*1X”TOYOTA G 0+, BABY
SAFE PLUS”
”TOYOTA MINI”
”TOYOTA G 0+, BABY
SAFE PLUS med SEAT
BELT FIXATION, BASE
PLATFORM”
0+
Max. 13 kg
X
U
*1
L*1X
I
9 till 18 kg
XU*1, 2X”TOYOTA DUO+”
II, III
15 till 36 kg
XU*1 , 2X ”TOYOTA KIDFIX XP
SICT”
(Kan monteras på
bilens ISOFIX-fästen.)
HILUX_OM_OM0K375SE.book Page 67 Monday, June 18, 2018 11:06
AM

681-2. Barn och säkerhet
HILUX_OM_OM0K375SE

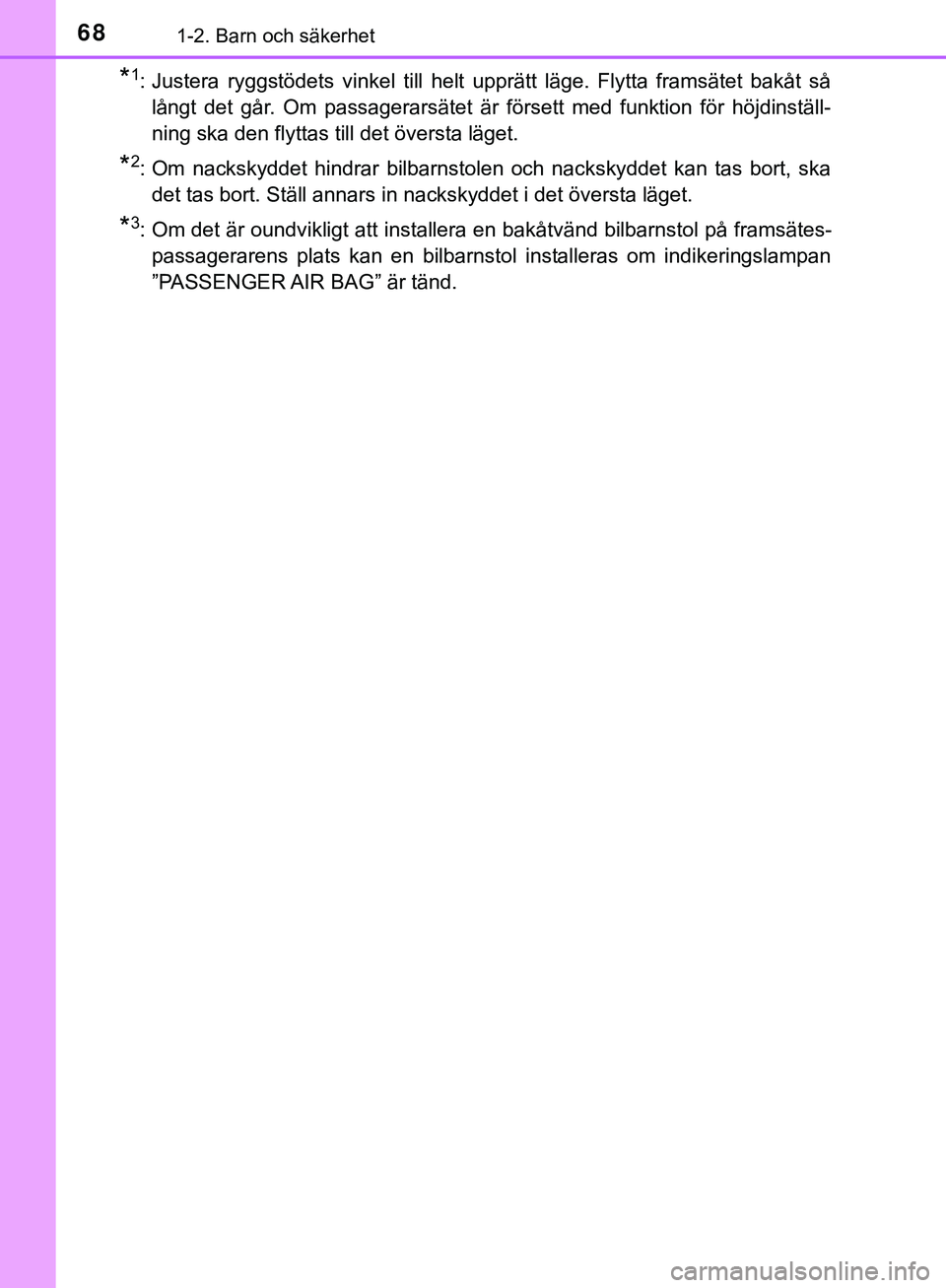

*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt sålångt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska den flyttas till det översta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort. Ställ annars in nackskyddet i det översta läget.
*3: Om det är oundvikligt att installera en bakåtvänd bilbarnstol på framsätes-passagerarens plats kan en bilbarnstol installeras om indikeringslampan
”PASSENGER AIR BAG” är tänd.
HILUX_OM_OM0K375SE.book Page 68 Monday, June 18, 2018 11:06 AM

691-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
D-Cab-modeller
Viktklasser
Stolens placering
Rekommende-rade
bilbarnstolar
Passagerarsäte framBaksäte
Modeller med manuell i-/
urkopplingskon- takt för krock-
kuddeModeller med
avkänningssys- tem vid
framsätespassa-
gerarplatsen
Ytter-platsI mit- ten
Manuell i-/
urkoppling av krockkuddePassagerarens krockkudde,
indikeringslampa
PÅAVPÅAvstängd*3
0
Max. 10 kg X
U*1
L*1XU*1
L*1U
L X”TOYOTA G
0+, BABY
SAFE PLUS”
”TOYOTA
MINI”
”TOYOTA G
0+, BABY
SAFE PLUS
med SEAT
B E LT
FIXATION,
BASE
PLATFORM”
0+
Max. 13 kg XU*1
L*1XU*1
L*1U
L X
I
9 till 18 kg XU
*1, 2XU*1, 2U*2X”TOYOTA
DUO+”
II, III
15 till 36 kg XU*1, 2XU*1, 2U*2X
”TOYOTA
KIDFIX XP
SICT”
(Kan monte-
ras på bilens
ISOFIX-fäs-
ten.)
HILUX_OM_OM0K375SE.book Page 69 Monday, June 18, 2018 11:06
AM

701-2. Barn och säkerhet
HILUX_OM_OM0K375SE
Förklaring till bokstäver som förekommer i ovanstående tabell:
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
U: Lämplig för bilbarnstol av ”universal” typ som är godkänd för denna viktklass.
L: Lämplig för kategorierna ”for donsspecifik”, ”begränsad” eller
”semiuniversal” som är godkända för denna viktklass.
*1: Justera ryggstödets vinkel till helt upprätt läge. Flytta framsätet bakåt så långt det går. Om passagerarsätet är försett med funktion för höjdinställ-
ning ska den flyttas till det översta läget.
*2: Om nackskyddet hindrar bilbarnstolen och nackskyddet kan tas bort, skadet tas bort. Ställ annars in nackskyddet i det översta läget.
*3: Om det är oundvikligt att installera en bakåtvänd bilbarnstol på framsätes-passagerarens plats kan en bilbarnstol installeras om indikeringslampan
”PASSENGER AIR BAG” är tänd.
D-Cab: När vissa typer av bilbar nstolar monteras i baksätet kan
säkerhetsbältena eventuellt inte användas på rätt sätt på platserna
bredvid bilbarnstolen utan att de stör den, eller påverkar säkerhetsbäl-
tenas effektivitet. Se till att ditt säkerhetsbälte sitter tätt över axeln och
lågt över höfterna. Om så inte är fallet, eller om det stör bilbarnstolen
ska du flytta till en annan plats. Fö rsummelse kan leda till svåra eller
livshotande skador.
HILUX_OM_OM0K375SE.book Page 70 Monday, June 18, 2018 11:06 AM

711-2. Barn och säkerhet
1
HILUX_OM_OM0K375SE
Trygghet och säkerhet
VARNING
n När du monterar en bilbarnstol
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets
hals kan det orsaka strypning eller andra allvarliga skador som kan leda till
dödsfall. Om detta skulle ske och låsspännet inte kan öppnas ska du
klippa sönder bältet med en sax.
l Försäkra dig om att bälte och låstunga är låsta och att bältesremmen inte
är vriden.
l Skaka bilbarnstolen på vänster och höger sida, samt framåt och bakåt för
att kontrollera att den är säkert monterad.
l När bilbarnstolen har monterats får du inte luta ryggstödet bakåt.
l När en bälteskudde har monterats ska du alltid kontrollera att axelremmen
sitter tvärs över barnets axel. Säkerhetsbältet får inte ligga mot halsen,
men det får inte heller sitta så att det kan glida ned från axe\
ln.
l Följ noga alla instruktioner som lämnas av bilbarnstolens tillverkare.
HILUX_OM_OM0K375SE.book Page 71 Monday, June 18, 2018 11:06 AM

721-2. Barn och säkerhet
HILUX_OM_OM0K375SEn
Bekräfta viktklass och storleksklass för bilbarnstolar som mot-
svarar ECE R44 ISOFIX
Bekräfta motsvarande [Viktk lass] från barnets vikt (sid. 61)
(Exempel: 1) Om vikten är 12 kg, [Viktklass 0+]
(Exempel: 2) Om vikten är 15 kg, [Viktklass I]
Bekräfta storleksklass
Välj storleksklass motsvarande [Viktklass] bekräftat i steg i
tabellen [Bilbarnstolar förankrade med ISOFIX (ECE R44) –
Lämplighet och rekommendationer för bilbarnstolar] ( sid. 73)
*.
(Exempel: 1) Om [Viktklass 0+], är motsvarande storleksklass
[C], [D], [E].
(Exempel: 2) Om [Viktklass I], är motsvarande storleksklass [A],
[B], [B1], [C], [D].
*: Uppgifter som är markerade med [X] kan inte väljas även om motsva- rande storleksklass återfinns i lämplighetstabellen för [Sätesplacering].
Välj dessutom produkten som angetts av [Rekommenderade bilbarnsto-
lar] ( sid. 74), om uppgiften är markerad med [IL].
1
2
1
