2018 TOYOTA HILUX Bruksanvisningar (in Swedish)

2654-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE
VARNING
n Undvik att farthållaren används av misstag
Stäng av farthållaren med knappen ”ON-OFF” när den inte ska användas.
n Situationer när det är olämpl igt att använda farthållaren
Använd inte farthållaren i någon av följande situationer.
Föraren kan förlora kontrollen vilket kan orsaka en olycka, som kan resul-
tera i svåra eller livshotande skador.
l I tung trafik
l På vägar med tvära kurvor
l På slingrande vägar
l På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
l I branta backar
Bilens hastighet kan överskrida den inställda hastigheten vid körning ned-
för branta backar.
l Om din bil bogserar ett släp (modeller för modellkodsdestination W
*) eller
vid bogsering i nödsituationer
*: Se ”Kontroll av bilmodell” om du inte är säker på din bilmodell. ( sid. 11)
HILUX_OM_OM0K375SE.book Page 265 Monday, June 18, 2018 11:06 AM

2664-5. Använda körstödssystemen
HILUX_OM_OM0K375SE

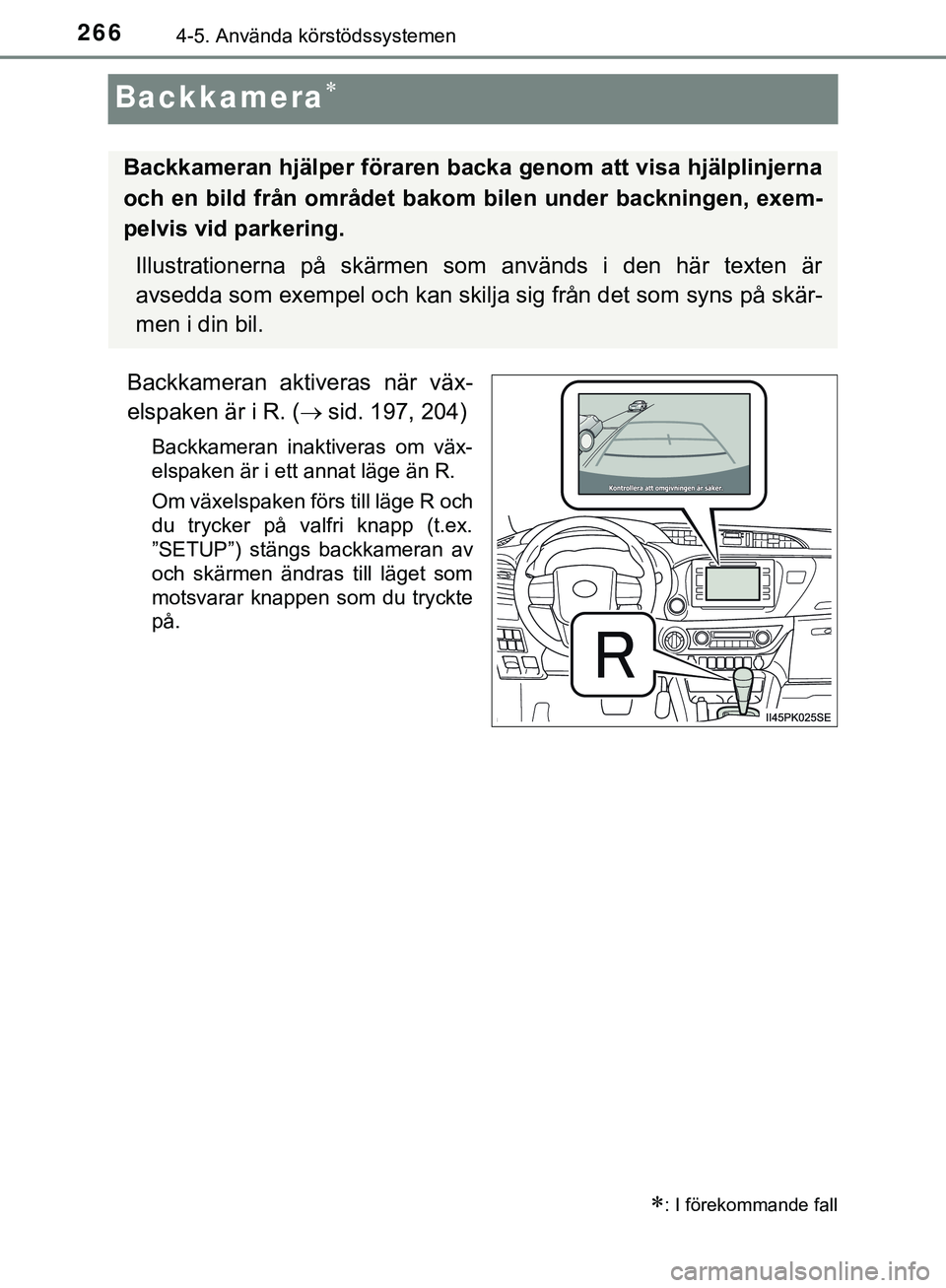

Backkamera
Backkameran aktiveras när väx-
elspaken är i R. (sid. 197, 204)
Backkameran inaktiveras om väx-
elspaken är i ett annat läge än R.
Om växelspaken förs till läge R och
du trycker på valfri knapp (t.ex.
”SETUP”) stängs backkameran av
och skärmen ändras till läget som
motsvarar knappen som du tryckte
på.
: I förekommande fall
Backkameran hjälper föraren backa genom att visa hjälplinjerna
och en bild från området bakom bilen under backningen, exem-
pelvis vid parkering.
Illustrationerna på skärmen som används i den här texten är
avsedda som exempel och kan skilja sig från det som syns på skär-
men i din bil.
HILUX_OM_OM0K375SE.book Page 266 Monday, June 18, 2018 11:06 AM

2674-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn
Skärmbeskrivning
Modeller utan elektroniskt lås- och startsystem
Skärmen till backkameran visas om växelspaken förs till R medan
tändningslåset är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem
Skärmen till backkameran visas om växelspaken förs till R medan
startknappen är i tändningsläge.
Hjälplinje som visar bilens bredd
Linjen indikerar en körväg när bilen backas rakt bakåt.
Bredden som visas är större än bilens verkliga bredd.
Hjälplinje som visar bilens mittlinje
Linjen visar bilens ungefärliga mittläge på marken.
Hjälplinje som visar avstånd (röd)
Linjen visar avståndet bakom bilen vid en punkt cirka 0,5 m från kanten på
stötfångaren.
Hjälplinje som visar avstånd (blå)
Linjen visar avståndet bakom bilen vid en punkt cirka 1 m från kanten på
stötfångaren.
Användning av backkameran
1
2
3
4
HILUX_OM_OM0K375SE.book Page 267 Monday, June 18, 2018 11:06 AM

2684-5. Använda körstödssystemen
HILUX_OM_OM0K375SEn

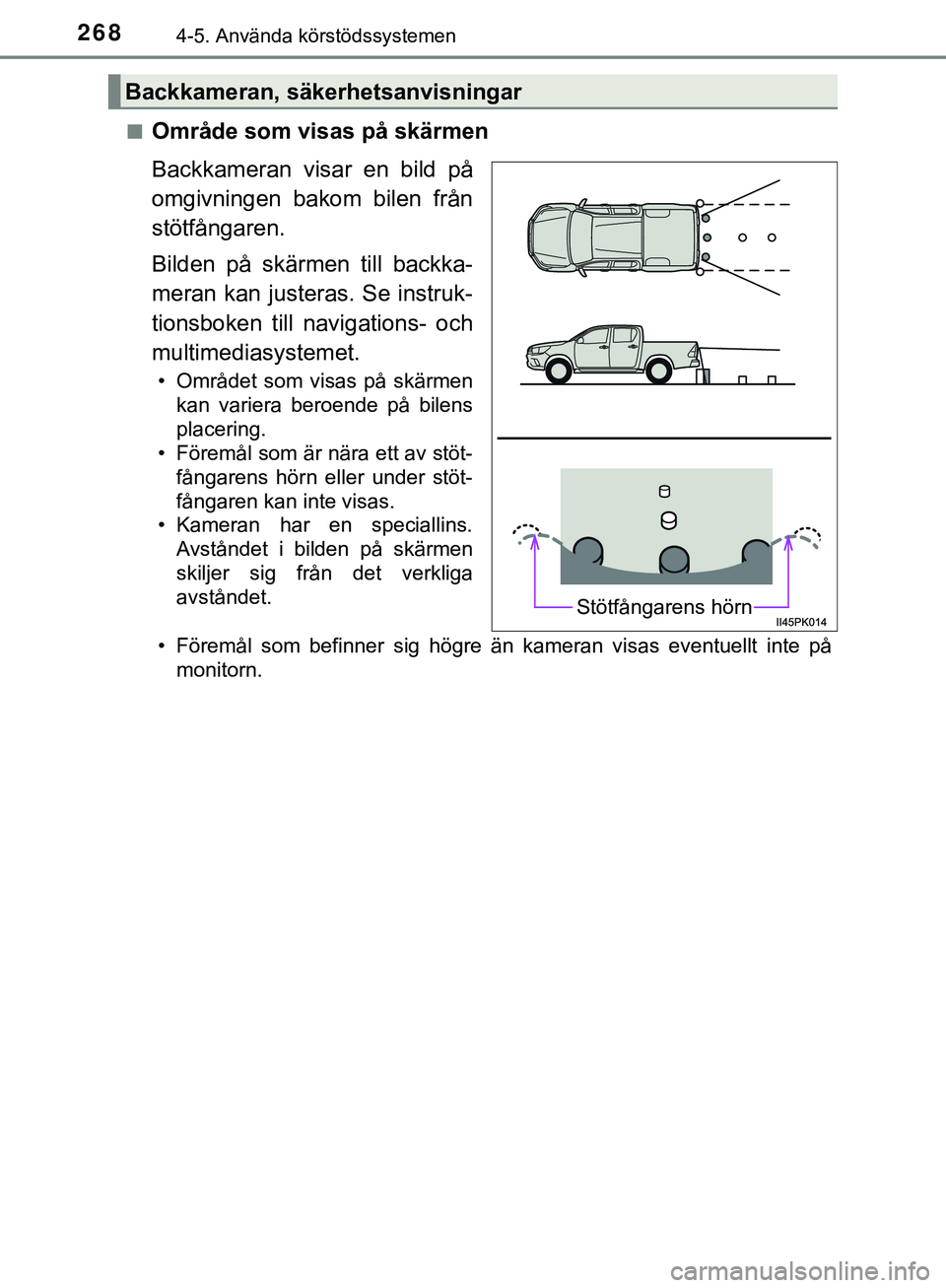

Område som visas på skärmen
Backkameran visar en bild på
omgivningen bakom bilen från
stötfångaren.
Bilden på skärmen till backka-
meran kan justeras. Se instruk-
tionsboken till navi
gations- och
multimediasystemet.
• Området som visas på skärmen kan variera beroende på bilens
placering.
• Föremål som är nära ett av stöt-
fångarens hörn eller under stöt-
fångaren kan inte visas.
• Kameran har en speciallins.
Avståndet i bilden på skärmen
skiljer sig från det verkliga
avståndet.
• Föremål som befinner sig högre än kameran visas eventuellt inte på monitorn.
Backkameran, säkerhetsanvisningar
Stötfångarens hörn
HILUX_OM_OM0K375SE.book Page 268 Monday, June 18, 2018 11:06 AM

2694-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn

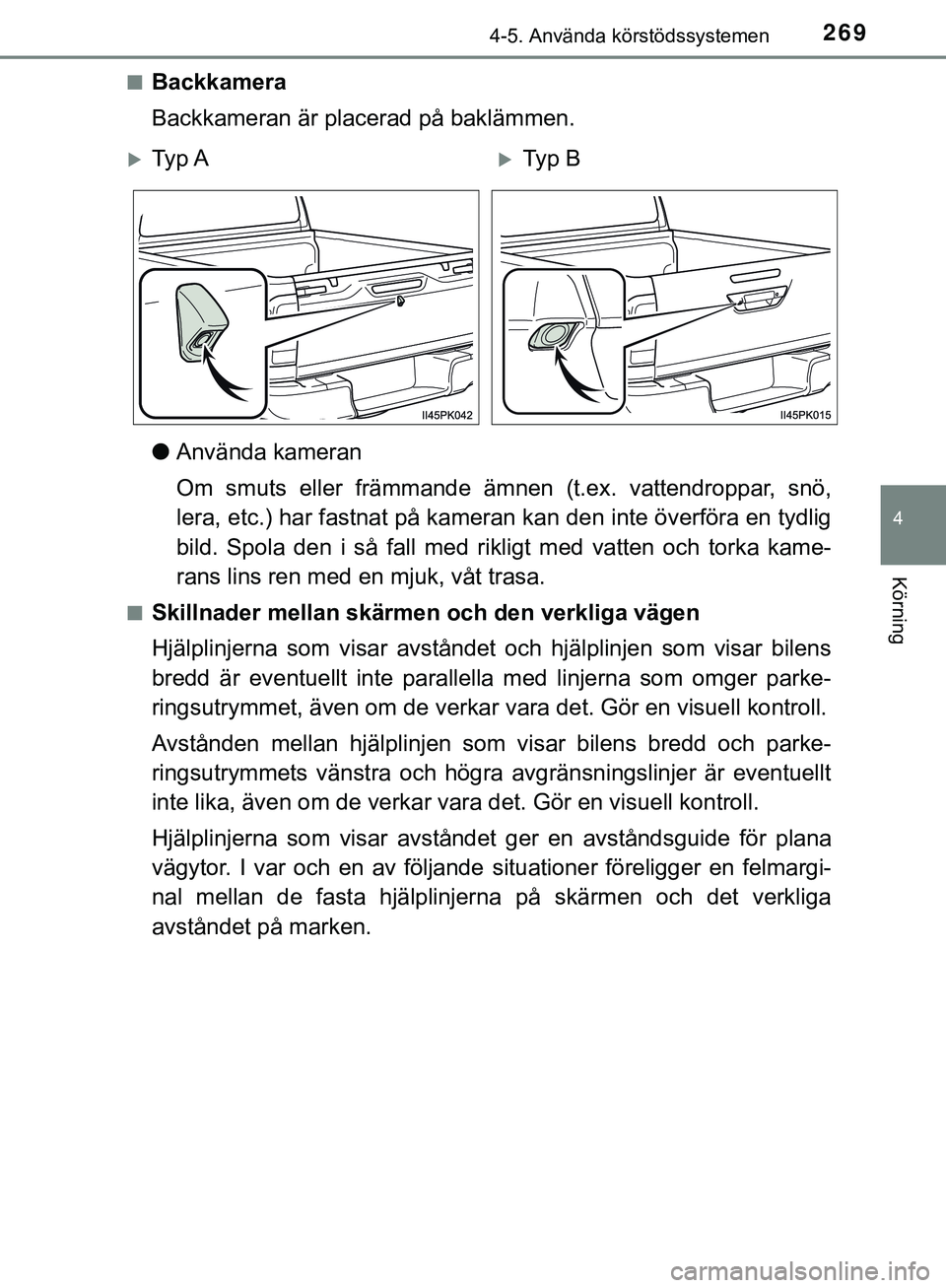

Backkamera
Backkameran är placerad på baklämmen.
l
Använda kameran
Om smuts eller främmande ämnen (t.ex. vattendroppar, snö,
lera, etc.) har fastnat på kameran kan den inte överföra en tydlig
bild. Spola den i så fall med rikligt med vatten och torka kame-
rans lins ren med en mjuk, våt trasa.
nSkillnader mellan skärme n och den verkliga vägen
Hjälplinjerna som visar avståndet och hjälplinjen som visar bilens
bredd är eventuellt inte parallella med linjerna som omger parke-
ringsutrymmet, även om de verkar vara det. Gör en visuell kontroll.
Avstånden mellan hjälplinjen som visar bilens bredd och parke-
ringsutrymmets vänstra och högra avgränsningslinjer är eventuellt
inte lika, även om de verkar vara det. Gör en visuell kontroll.
Hjälplinjerna som visar avståndet ger en avståndsguide för plana
vägytor. I var och en av följande situationer föreligger en felmargi-
nal mellan de fasta hjälplinjerna på skärmen och det verkliga
avståndet på marken.
Ty p ATy p B
HILUX_OM_OM0K375SE.book Page 269 Monday, June 18, 2018 11:06 AM

2704-5. Använda körstödssystemen
HILUX_OM_OM0K375SE

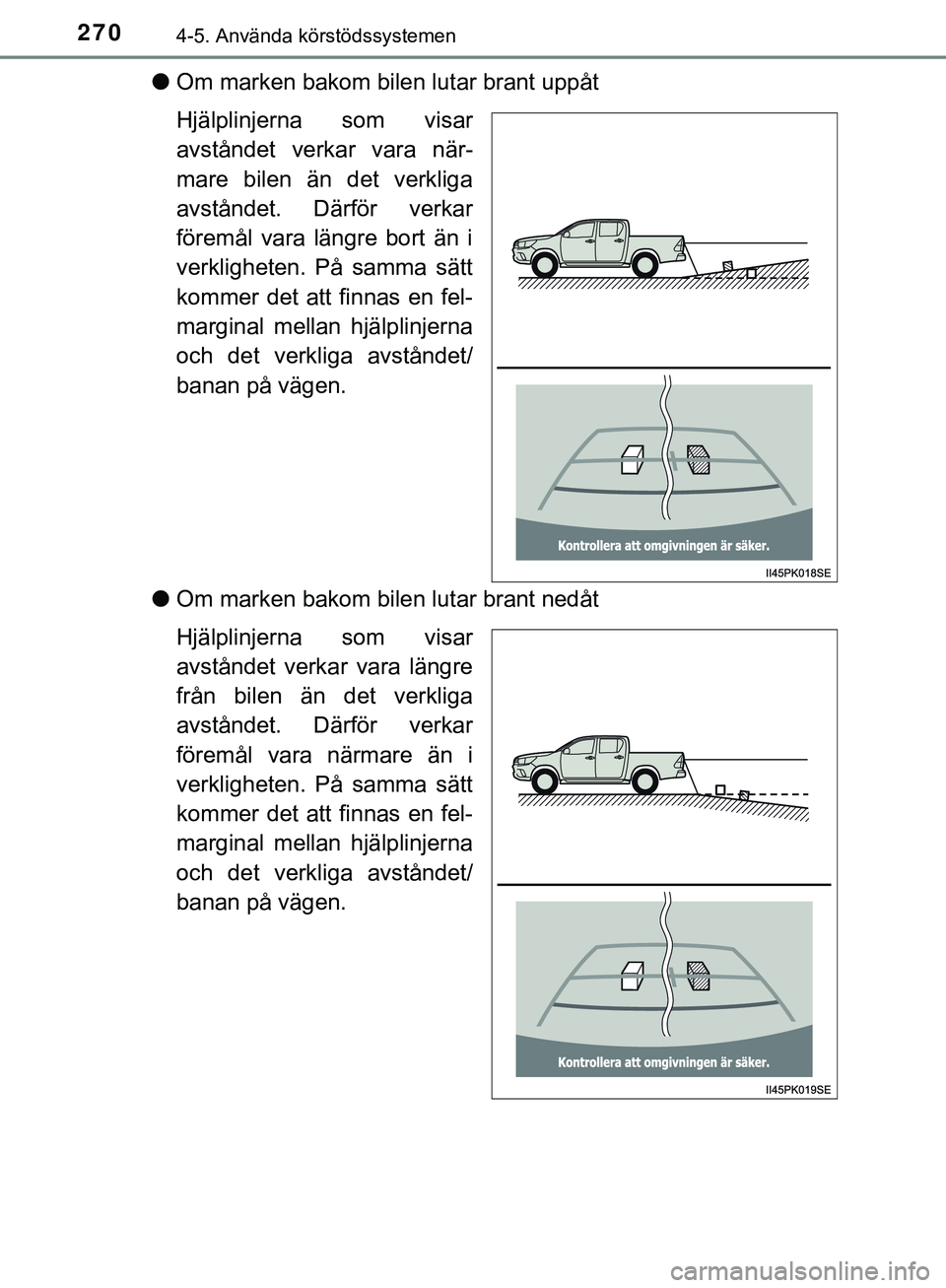

lOm marken bakom bilen lutar brant uppåt
Hjälplinjerna som visar
avståndet verkar vara när-
mare bilen än det verkliga
avståndet. Därför verkar
föremål vara längre bort än i
verkligheten. På samma sätt
kommer det att finnas en fel-
marginal mellan hjälplinjerna
och det verkliga avståndet/
banan på vägen.
l Om marken bakom bilen lutar brant nedåt
Hjälplinjerna som visar
avståndet verkar vara längre
från bilen än det verkliga
avståndet. Därför verkar
föremål vara närmare än i
verkligheten. På samma sätt
kommer det att finnas en fel-
marginal mellan hjälplinjerna
och det verkliga avståndet/
banan på vägen.
HILUX_OM_OM0K375SE.book Page 270 Monday, June 18, 2018 11:06 AM

2714-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SE
lOm någon del av bilen är nedsjunken
Om någon del av bilen är
nedsänkt på grund av antalet
passagerare eller lastfördel-
ningen, föreligger en felmar-
ginal mellan hjälplinjerna på
skärmen och det verkliga
avståndet på marken.
nNär du närmar dig tredimensionella föremål
Hjälplinjerna som visar avståndet visas i enlighet med plana och
belagda föremål (t.ex. vägen). Det går inte att bestämma tredimen-
sionella föremåls position (t.ex. bilar) med hjälplinjerna som visar
bilens bredd och hjälplinjen som visar avståndet. När du närmar dig
ett utskjutande tredimensionellt före mål (t.ex. flaket på en lastbil),
ska du vara observant på följande.
l Hjälplinje som visar bilens bredd
Kontrollera omgivningen
visuellt samt området bakom
bilen. I exemplet på bilden
verkar lastbilen vara utanför
hjälplinjen som visar fordo-
nets bredd och det verkar
som att bilen inte kommer att
köra in i lastbilen. Lastbilens
bakre del kan dock korsa
hjälplinjen som visar bilens
bredd. Om du backar som
hjälplinjen som visar bilens
bredd visar kommer du i
själva verket att köra in i last-
bilen.
Felmarginal
HILUX_OM_OM0K375SE.book Page 271 Monday, June 18, 2018 11:06 AM

2724-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
lHjälplinjer som visar avstånd
Kontrollera omgivningen
visuellt samt området bakom
bilen. På skärmen ser det ut
som att en lastbil parkerar vid
punkten . I själva verket
kommer du att köra in i lastbi-
len om du backar till punkt
. På skärmen verkar
vara närmast och längst
bort. I själva verket är
avståndet till och det-
samma, och är längre
bort än och .
2
11
3
13
2
13
HILUX_OM_OM0K375SE.book Page 272 Monday, June 18, 2018 11:06 AM
