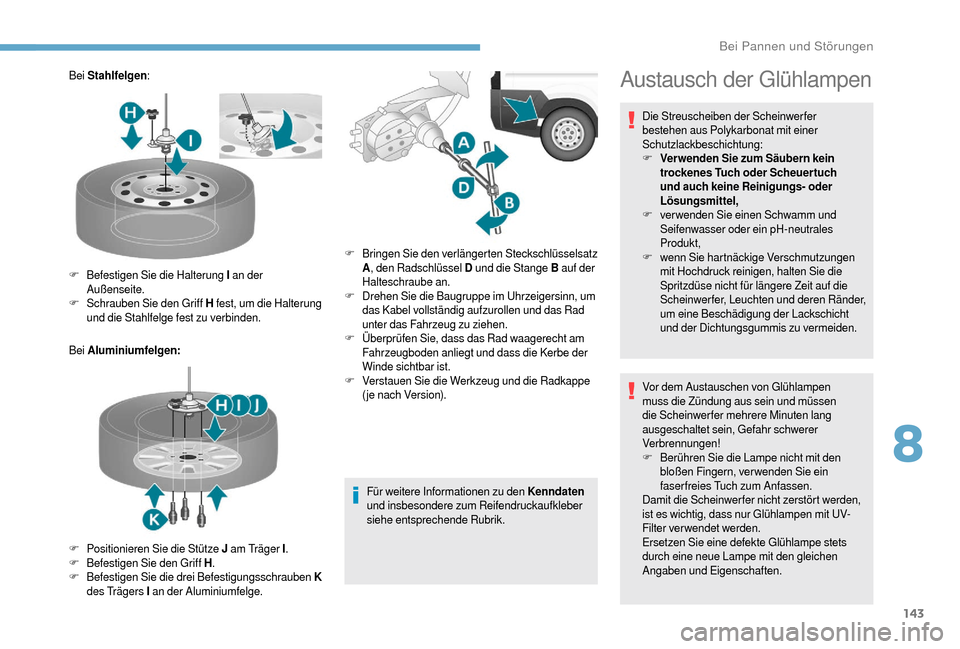

Bei Stahlfelgen :
Bei Aluminiumfelgen:
Für weitere Informationen zu den Kenndaten
und insbesondere zum Reifendruckaufkleber
siehe entsprechende Rubrik.
F
Be

festigen Sie die Halterung I an der
Außenseite.
F
S

chrauben Sie den Griff H fest, um die Halterung
und die Stahlfelge fest zu verbinden.
F
P

ositionieren Sie die Stütze J am Träger I.
F
Be

festigen Sie den Griff H .
F
Be

festigen Sie die drei Befestigungsschrauben K
des Trägers I an der Aluminiumfelge. F
B

ringen Sie den verlängerten Steckschlüsselsatz
A , den Radschlüssel D und die Stange B auf der
Halteschraube an.
F
D

rehen Sie die Baugruppe im Uhrzeigersinn, um
das Kabel vollständig aufzurollen und das Rad
unter das Fahrzeug zu ziehen.
F
Ü

berprüfen Sie, dass das Rad waagerecht am
Fahrzeugboden anliegt und dass die Kerbe der
Winde sichtbar ist.
F
V

erstauen Sie die Werkzeug und die Radkappe
( je nach Version).Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
V

erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs
­
o
der
Lösungsmittel,
F
v

erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F
w

enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer mehrere Minuten lang
ausgeschaltet sein, Gefahr schwerer
Verbrennungen!
F
B

erühren Sie die Lampe nicht mit den
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwerfer nicht zerstört werden,
ist es wichtig, dass nur Glühlampen mit UV-
Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
8
Bei Pannen und Störungen

144
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.

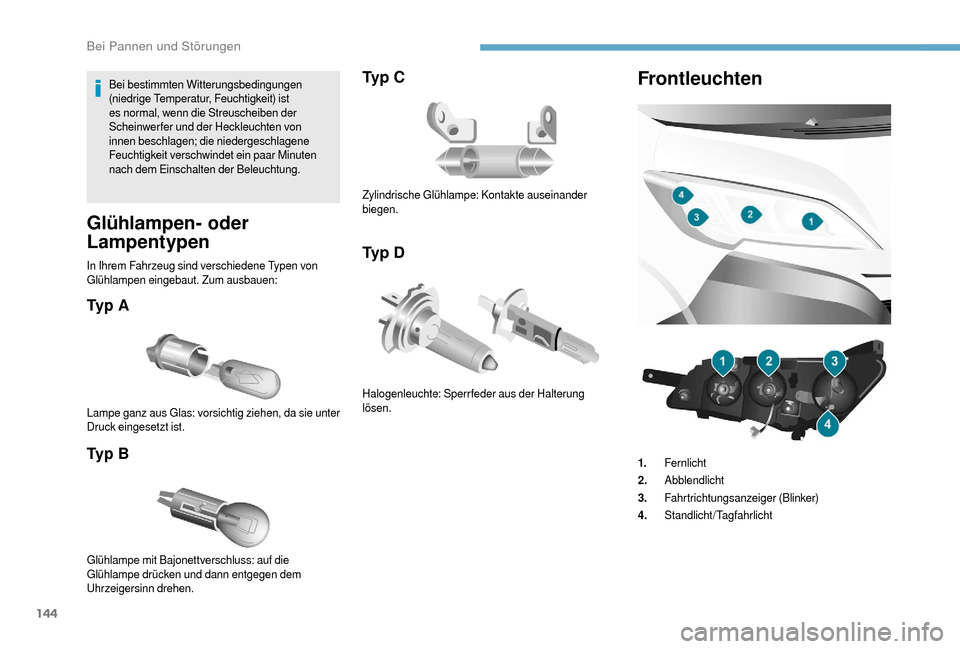

Glühlampen­ oder
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Zum ausbauen:
Ty p A
Ty p B
Lampe ganz aus Glas: vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Ty p C
Ty p D
Glühlampe mit Bajonettverschluss: auf die
Glühlampe drücken und dann entgegen dem
Uhrzeigersinn drehen. Zylindrische Glühlampe: Kontakte auseinander
biegen.
Halogenleuchte: Sperrfeder aus der Halterung
lösen.
Frontleuchten
1.
Fernlicht
2. Abblendlicht
3. Fahrtrichtungsanzeiger (Blinker)
4. Standlicht/Tagfahrlicht
Bei Pannen und Störungen

145
Wenn nötig, können Sie den Leuchtenblock wie folgt
ausbauen:
F
B
auen Sie je nach Vertriebsland das
Schaumelement für extremen Kälteschutz aus,
indem Sie es seitlich nach außen schieben.
F
T

rennen Sie den elektrischen Steckverbinder,
indem Sie seinen Sicherungsring entfernen.
F
L

ösen Sie die beiden Befestigungsschrauben
der Scheinwerfer.
F
B

ewegen Sie den Scheinwerfer in Richtung
Fahrzeugmitte, um ihn aus den Gleitstücken zu
ziehen. Achten Sie dabei auf der linken Seite auf
die Motorhaubenstütze.

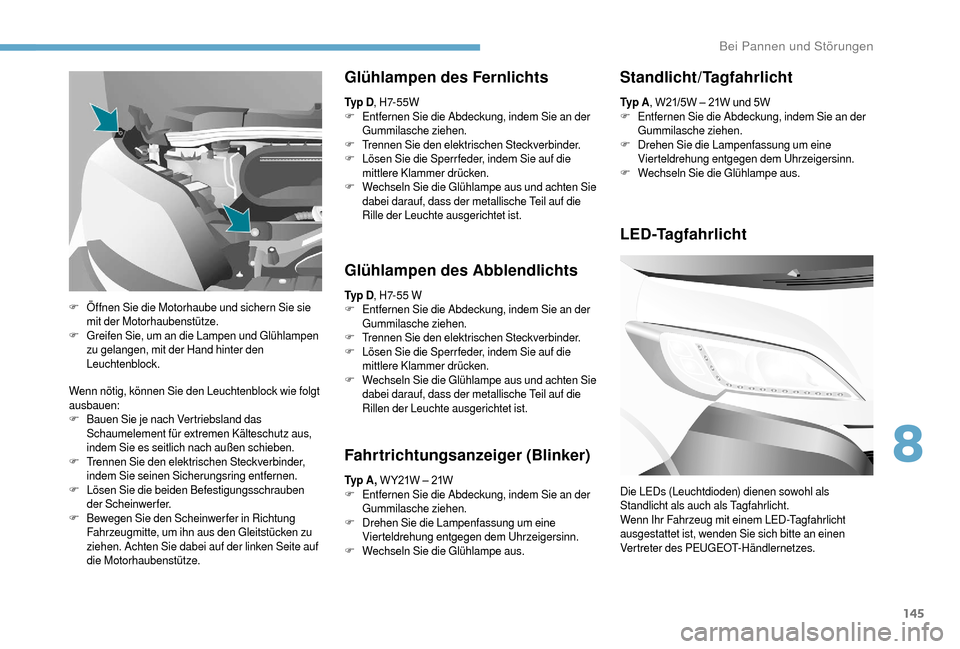

Glühlampen des Fernlichts
Ty p D , H7- 5 5 W
F E ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
T

rennen Sie den elektrischen Steckverbinder.
F
L

ösen Sie die Sperrfeder, indem Sie auf die
mittlere Klammer drücken.
F
W

echseln Sie die Glühlampe aus und achten Sie
dabei darauf, dass der metallische Teil auf die
Rille der Leuchte ausgerichtet ist.
Glühlampen des Abblendlichts
Ty p D , H7-55 W
F E ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
T

rennen Sie den elektrischen Steckverbinder.
F
L

ösen Sie die Sperrfeder, indem Sie auf die
mittlere Klammer drücken.
F
W

echseln Sie die Glühlampe aus und achten Sie
dabei darauf, dass der metallische Teil auf die
Rillen der Leuchte ausgerichtet ist.
Fahrtrichtungsanzeiger (Blinker)
Ty p A , W Y21W – 21W
F E ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
D

rehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.
F
W

echseln Sie die Glühlampe aus.
F
Ö

ffnen Sie die Motorhaube und sichern Sie sie
mit der Motorhaubenstütze.
F
G

reifen Sie, um an die Lampen und Glühlampen
zu gelangen, mit der Hand hinter den
Leuchtenblock. Ty p A
, W21/5W – 21W und 5W
F
E
ntfernen Sie die Abdeckung, indem Sie an der
Gummilasche ziehen.
F
D
rehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.
F
W
echseln Sie die Glühlampe aus.
Standlicht/Tagfahrlicht
LED
­T
agfahrlicht
Die LEDs (Leuchtdioden) dienen sowohl als
Standlicht als auch als Tagfahrlicht.
Wenn Ihr Fahrzeug mit einem LED-Tagfahrlicht
ausgestattet ist, wenden Sie sich bitte an einen
Vertreter des PEUGEOT-Händlernetzes.
8
Bei Pannen und Störungen

146
Fahrtrichtungsanzeiger/
Seitliche Zusatzblinker
Ty p A , W16WF – 16W
F
B
ewegen Sie das Spiegelglas, um auf die
Schrauben zugreifen zu können.
F
L

ösen Sie die beiden Befestigungsschrauben.
F
Z

iehen Sie an der Lampenfassung, um die
Zapfen zu lösen.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus.

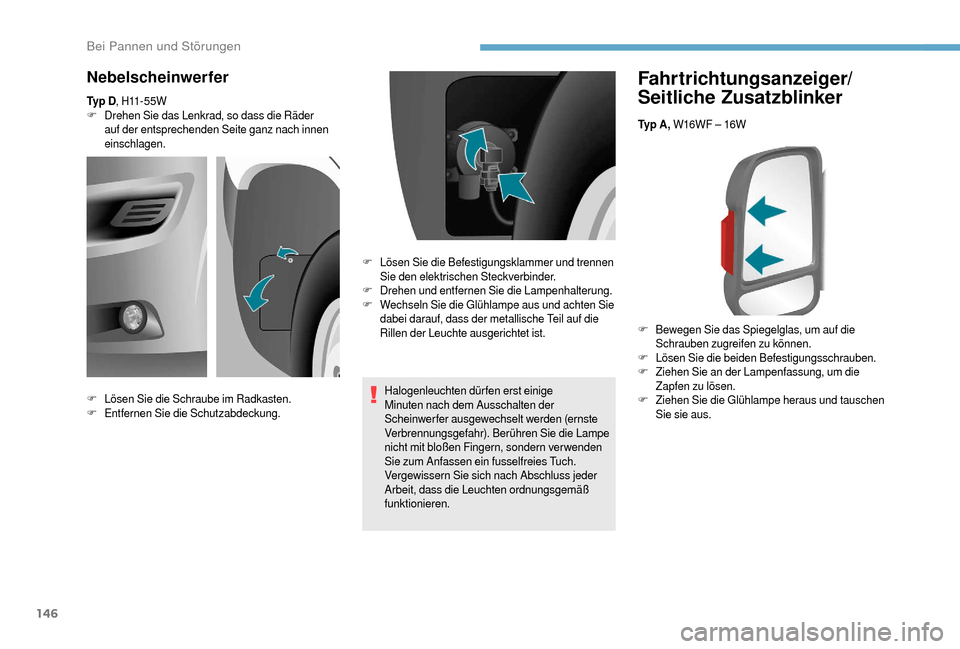

Nebelscheinwerfer
Ty p D , H11 - 5 5 W
F D rehen Sie das Lenkrad, so dass die Räder
auf der entsprechenden Seite ganz nach innen
einschlagen.
Halogenleuchten dürfen erst einige
Minuten nach dem Ausschalten der
Scheinwerfer ausgewechselt werden (ernste
Verbrennungsgefahr). Berühren Sie die Lampe
nicht mit bloßen Fingern, sondern verwenden
Sie zum Anfassen ein fusselfreies Tuch.
Vergewissern Sie sich nach Abschluss jeder
Arbeit, dass die Leuchten ordnungsgemäß
funktionieren.
F
L

ösen Sie die Schraube im Radkasten.
F
E

ntfernen Sie die Schutzabdeckung. F
L

ösen Sie die Befestigungsklammer und trennen
Sie den elektrischen Steckverbinder.
F
D

rehen und entfernen Sie die Lampenhalterung.
F
W

echseln Sie die Glühlampe aus und achten Sie
dabei darauf, dass der metallische Teil auf die
Rillen der Leuchte ausgerichtet ist.
Bei Pannen und Störungen

147
Ty p C , 12V 10 W – 10 W

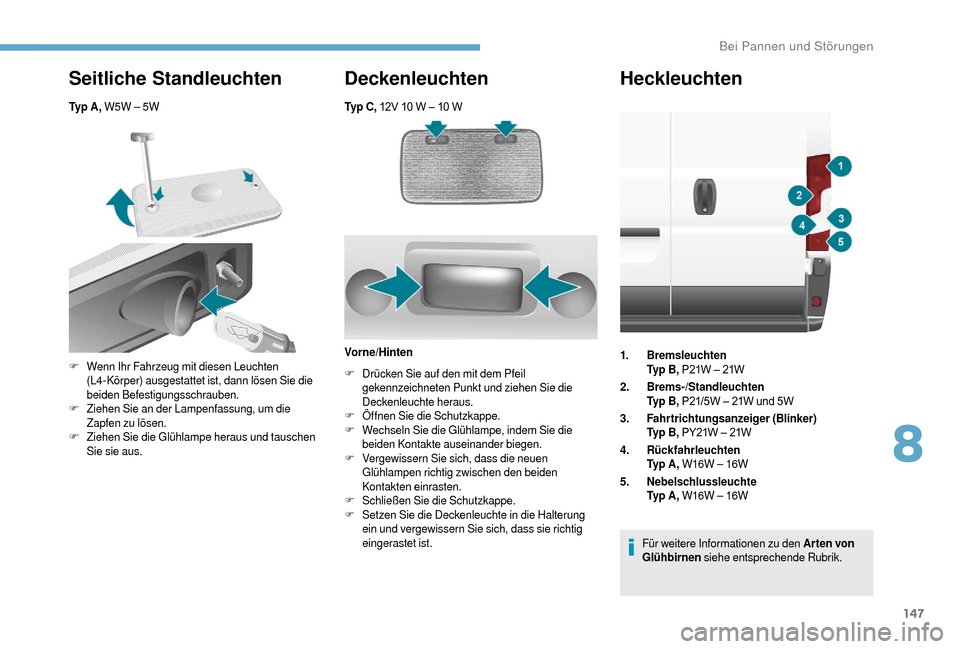

Seitliche Standleuchten
Ty p A , W5W – 5W
Deckenleuchten
F Wenn Ihr Fahrzeug mit diesen Leuchten
(L4-Körper) ausgestattet ist, dann lösen Sie die
beiden Befestigungsschrauben.
F
Z

iehen Sie an der Lampenfassung, um die
Zapfen zu lösen.
F
Z

iehen Sie die Glühlampe heraus und tauschen
Sie sie aus. Vorne/Hinten
F D rücken Sie auf den mit dem Pfeil
gekennzeichneten Punkt und ziehen Sie die
Deckenleuchte heraus.
F
Ö

ffnen Sie die Schutzkappe.
F
W

echseln Sie die Glühlampe, indem Sie die
beiden Kontakte auseinander biegen.
F
V

ergewissern Sie sich, dass die neuen
Glühlampen richtig zwischen den beiden
Kontakten einrasten.
F
S

chließen Sie die Schutzkappe.
F
S

etzen Sie die Deckenleuchte in die Halterung
ein und vergewissern Sie sich, dass sie richtig
eingerastet ist.
Heckleuchten
1. Bremsleuchten
Ty p B ,
P21W – 21W
2. Brems
­
/
Standleuchten
Ty p B ,


P21/5W – 21W und 5W
3. Fahrtrichtungsanzeiger (Blinker)
Ty p B ,


PY21W – 21W
4. Rückfahrleuchten
Ty p A , W16W – 16W
5. Nebelschlussleuchte
Ty p A , W16W – 16W
Für weitere Informationen zu den Arten von
Glühbirnen siehe entsprechende Rubrik.
8
Bei Pannen und Störungen

148

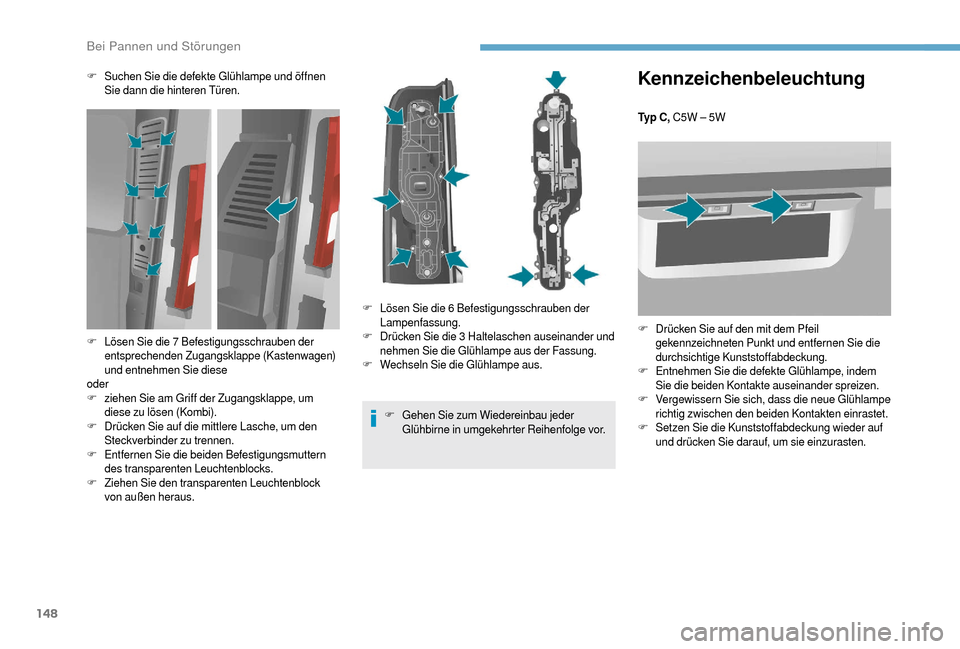

Kennzeichenbeleuchtung
Ty p C , C5W – 5W
F
D
rücken Sie auf den mit dem Pfeil
gekennzeichneten Punkt und entfernen Sie die
durchsichtige Kunststoffabdeckung.
F
E

ntnehmen Sie die defekte Glühlampe, indem
Sie die beiden Kontakte auseinander spreizen.
F
V

ergewissern Sie sich, dass die neue Glühlampe
richtig zwischen den beiden Kontakten einrastet.
F
Se

tzen Sie die Kunststoffabdeckung wieder auf
und drücken Sie darauf, um sie einzurasten.
F
S

uchen Sie die defekte Glühlampe und öffnen
Sie dann die hinteren Türen.
F
G

ehen Sie zum Wiedereinbau jeder
Glühbirne in umgekehrter Reihenfolge vor.
F
L

ösen Sie die 7


Befestigungsschrauben der
entsprechenden Zugangsklappe (Kastenwagen)
und entnehmen Sie diese
oder
F
z

iehen Sie am Griff der Zugangsklappe, um
diese zu lösen (Kombi).
F
D

rücken Sie auf die mittlere Lasche, um den
Steckverbinder zu trennen.
F
E

ntfernen Sie die beiden Befestigungsmuttern
des transparenten Leuchtenblocks.
F
Z

iehen Sie den transparenten Leuchtenblock
von außen heraus. F
L

ösen Sie die 6


Befestigungsschrauben der
Lampenfassung.
F
D

rücken Sie die 3


Haltelaschen auseinander und
nehmen Sie die Glühlampe aus der Fassung.
F
W

echseln Sie die Glühlampe aus.
Bei Pannen und Störungen

149

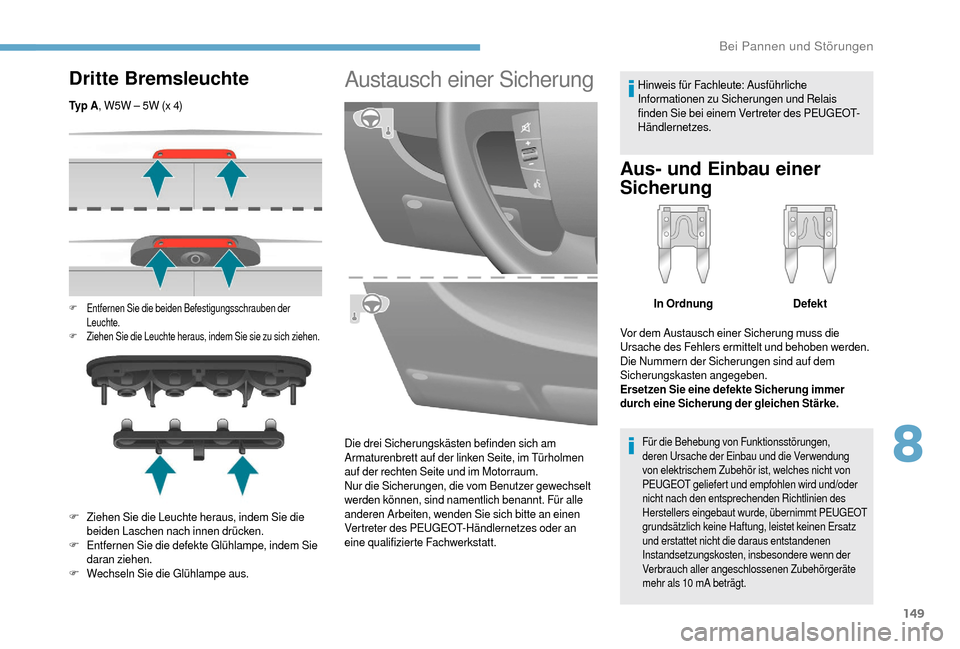

Dritte Bremsleuchte
Ty p A, W5W – 5W (x 4)
F Entfernen Sie die beiden Befestigungsschrauben der
Leuchte.
F
Z

iehen Sie die Leuchte heraus, indem Sie sie zu sich ziehen.
F Ziehen Sie die Leuchte heraus, indem Sie die beiden Laschen nach innen drücken.
F
E

ntfernen Sie die defekte Glühlampe, indem Sie
daran ziehen.
F
W

echseln Sie die Glühlampe aus.
Austausch einer Sicherung
Die drei Sicherungskästen befinden sich am
Armaturenbrett auf der linken Seite, im Türholmen
auf der rechten Seite und im Motorraum.
Nur die Sicherungen, die vom Benutzer gewechselt
werden können, sind namentlich benannt. Für alle
anderen Arbeiten, wenden Sie sich bitte an einen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt. Hinweis für Fachleute: Ausführliche
Informationen zu Sicherungen und Relais
finden Sie bei einem Vertreter des PEUGEOT-
Händlernetzes.
Aus­ und Einbau einer
Sicherung
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
PEUGEOT geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10
mA beträgt.
In Ordnung Defekt
Vor dem Austausch einer Sicherung muss die
Ursache des Fehlers ermittelt und behoben werden.
Die Nummern der Sicherungen sind auf dem
Sicherungskasten angegeben.
Ersetzen Sie eine defekte Sicherung immer
durch eine Sicherung der gleichen Stärke.
8
Bei Pannen und Störungen

150

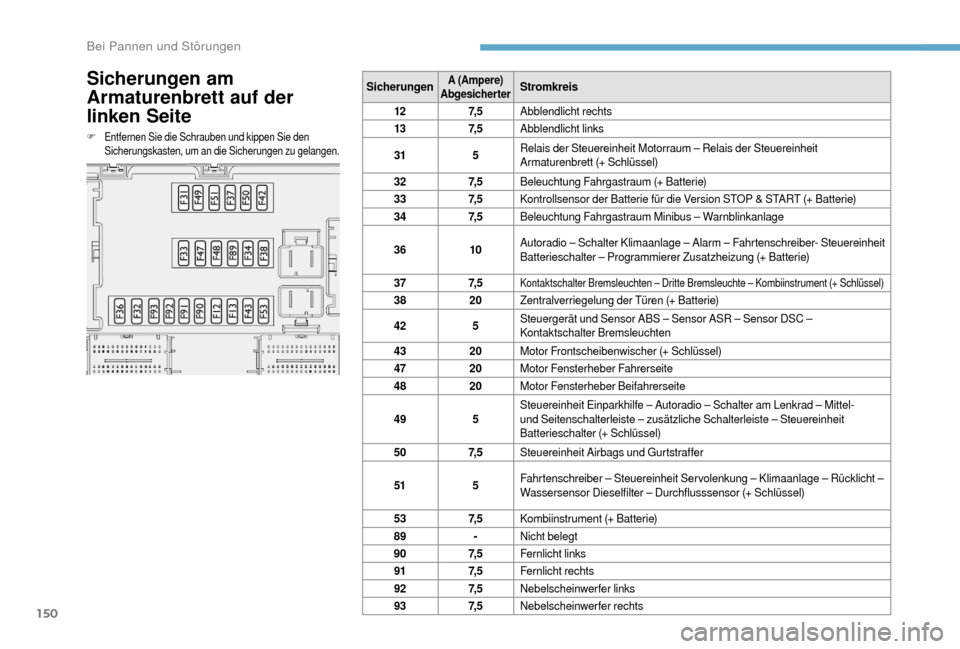

Sicherungen am
Armaturenbrett auf der
linken Seite
F Entfernen Sie die Schrauben und kippen Sie den Sicherungskasten, um an die Sicherungen zu gelangen.
SicherungenA (Ampere)
AbgesicherterStromkreis
12 7, 5Abblendlicht rechts
13 7, 5Abblendlicht links
31 5Relais der Steuereinheit Motorraum – Relais der Steuereinheit
Armaturenbrett (+ Schlüssel)
32 7, 5Beleuchtung Fahrgastraum (+ Batterie)
33 7, 5Kontrollsensor der Batterie für die Version STOP & START (+ Batterie)
34 7, 5Beleuchtung Fahrgastraum Minibus – Warnblinkanlage
36 10Autoradio – Schalter Klimaanlage – Alarm – Fahrtenschreiber- Steuereinheit
Batterieschalter – Programmierer Zusatzheizung (+ Batterie)
37 7, 5
Kontaktschalter Bremsleuchten – Dritte Bremsleuchte – Kombiinstrument (+ Schlüssel)
38 20Zentralverriegelung der Türen (+ Batterie)
42 5Steuergerät und Sensor ABS – Sensor ASR – Sensor DSC –
Kontaktschalter Bremsleuchten
43 20Motor Frontscheibenwischer (+ Schlüssel)
47 20Motor Fensterheber Fahrerseite
48 20Motor Fensterheber Beifahrerseite
49 5Steuereinheit Einparkhilfe – Autoradio – Schalter am Lenkrad – Mittel-
und Seitenschalterleiste – zusätzliche Schalterleiste – Steuereinheit
Batterieschalter (+ Schlüssel)
50 7, 5Steuereinheit Airbags und Gurtstraffer
51 5Fahrtenschreiber – Steuereinheit Servolenkung – Klimaanlage – Rücklicht –
Wassersensor Dieselfilter – Durchflusssensor (+ Schlüssel)
53 7, 5Kombiinstrument (+ Batterie)
89
­N

icht belegt
90 7, 5Fernlicht links
91 7, 5Fernlicht rechts
92 7, 5Nebelscheinwerfer links
93 7, 5Nebelscheinwerfer rechts
Bei Pannen und Störungen
