2018 Peugeot 308 Manuel du propriétaire (in French)

215
Batterie 12 V
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
Généralités
Batteries de démarrage au plomb
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries usées
à un point de collecte spécial.
Avant de manipuler la batterie, protégez-
vous les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles,
afin d'éviter tout risque d'explosion et
d'incendie.
Lavez-vous les mains en fin d'opération. Les versions équipées du Stop & Start
comportent une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT
ou dans un atelier qualifié.
Avant toute intervention
Immobilisez le véhicule, serrez le frein de
stationnement, mettez la boîte de vitesses
au point mort, puis coupez le contact.
Vérifiez que tous les équipements
électriques sont éteints.
Accès à la batterie
F Retirez le cache plastique pour accéder à la borne (+).
La borne (-) de la batterie n'est pas accessible.
Un point de masse déporté est implanté sur le
support moteur.
La batterie est située sous le capot moteur.
Pour y accéder

:
F

O

uvrez le capot avec la manette intérieure,
puis extérieure.
F

F

ixez la béquille de capot.
Démarrer à partir d'une
autre batterie
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l'aide
d'une batterie de secours (externe ou d'un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie. Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24
V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de
la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules (autoradio,
essuie-vitres, feux,


...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie,


...).
Ne débranchez pas la borne (+) quand le
moteur tourne.
8
En cas de panne

216

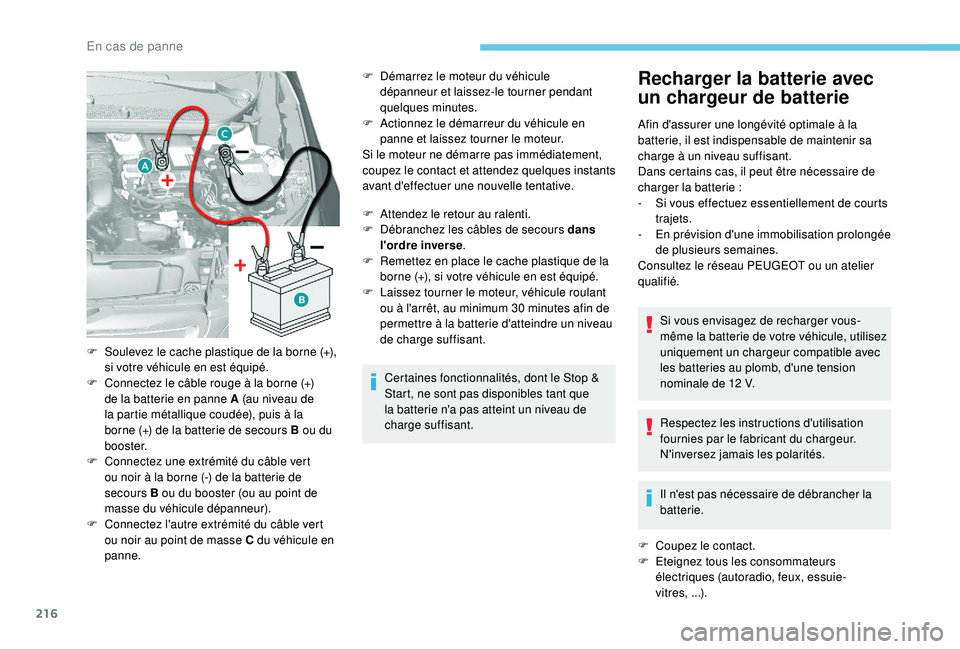

F Démarrez le moteur du véhicule dépanneur et laissez-le tourner pendant
quelques


minutes.
F

A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
Si le moteur ne démarre pas immédiatement,
coupez le contact et attendez quelques instants
avant d'effectuer une nouvelle tentative.
F

A
ttendez le retour au ralenti.
F

D
ébranchez les câbles de secours dans
l'ordre inverse .
F

R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
F

L
aissez tourner le moteur, véhicule roulant
ou à l'arrêt, au minimum 30
minutes afin de
permettre à la batterie d'atteindre un niveau
de charge suffisant.
Certaines fonctionnalités, dont le Stop &
Start, ne sont pas disponibles tant que
la batterie n'a pas atteint un niveau de
charge suffisant.Recharger la batterie avec
un chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
-

S
i vous effectuez essentiellement de courts
trajets.
-
E

n prévision d'une immobilisation prolongée
de plusieurs semaines.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Si vous envisagez de recharger vous-
même la batterie de votre véhicule, utilisez
uniquement un chargeur compatible avec
les batteries au plomb, d'une tension
nominale de 12
V.
Respectez les instructions d'utilisation
fournies par le fabricant du chargeur.
N'inversez jamais les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
F

C
oupez le contact.
F

E
teignez tous les consommateurs
électriques (autoradio, feux, essuie-
vitres,


...).
F

S

oulevez le cache plastique de la borne (+),
si votre véhicule en est équipé.
F

C

onnectez le câble rouge à la borne (+)
de la batterie en panne A (au niveau de
la partie métallique coudée), puis à la
borne (+) de la batterie de secours B ou du
b o o s t e r.
F

C

onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B ou du booster (ou au point de
masse du véhicule dépanneur).
F

C

onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne.
En cas de panne

217
N'essayez jamais de recharger une
batterie gelée – Risque d'explosion !
Si la batterie a gelé, faites-la contrôler
par le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et
que le conteneur ne s'est pas fissuré, ce
qui impliquerait un risque de fuite d'acide
toxique et corrosif.
F

E

teignez le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter
toute étincelle dangereuse.
F

V

érifiez le bon état des câbles du chargeur.
F

S

i votre véhicule en est équipé, soulevez le
cache plastique de la borne (+).
F

C

onnectez les câbles du chargeur B
comme suit

:
-

L

e câble rouge positif (+) à la borne (+) de
la batterie A .
-

L

e câble noir négatif (-) au point de
masse C du véhicule.
F

À l

a fin de l'opération de charge, éteignez le
chargeur B avant de déconnecter les câbles
de la batterie A . En présence de cette étiquette, il est
impératif d'utiliser uniquement un
chargeur 12
V, au risque de provoquer la
dégradation irréversible des équipements
électriques liés au Stop & Start.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de
nouveau disponible qu'après une
immobilisation continue du véhicule, dont
la durée dépendra de la température
ambiante et de l'état de charge de la
batterie ( jusqu'à environ 8 heures).
Débranchement de la
batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est
recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie


:
F

f
ermez tous les ouvrants (portes, coffre,
vitres, toit),
F

é
teignez tous les consommateurs
électriques (autoradio, essuie-vitres,
feux,


...),
F

c
oupez le contact et respectez un délai
d'attente de quatre


minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Cosse à verrouillage rapide
Débranchement de la borne (+)
F

R
elevez la palette A au maximum pour
déverrouiller le collier B .
F

E
nlevez le collier B en le soulevant.
8
En cas de panne

218

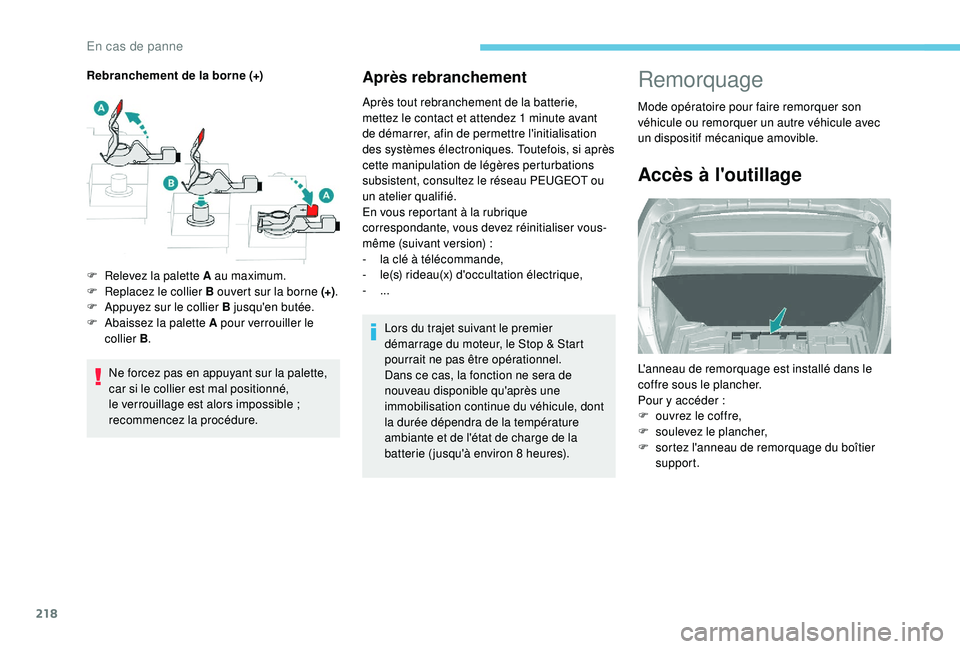

Après rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez 1 minute avant
de démarrer, afin de permettre l'initialisation
des systèmes électroniques. Toutefois, si après
cette manipulation de légères perturbations
subsistent, consultez le réseau PEUGEOT ou
un atelier qualifié.
En vous reportant à la rubrique
correspondante, vous devez réinitialiser vous-
même (suivant version)
:
-

l
a clé à télécommande,
-
l

e(s) rideau(x) d'occultation électrique,
-


...Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de
nouveau disponible qu'après une
immobilisation continue du véhicule, dont
la durée dépendra de la température
ambiante et de l'état de charge de la
batterie ( jusqu'à environ 8 heures).
Remorquage
Mode opératoire pour faire remorquer son
véhicule ou remorquer un autre véhicule avec
un dispositif mécanique amovible.
Accès à l'outillage
L'anneau de remorquage est installé dans le
coffre sous le plancher.
Pour y accéder :
F

o
uvrez le coffre,
F

so
ulevez le plancher,
F

s
ortez l'anneau de remorquage du boîtier
support.
Rebranchement de la borne (+)
Ne forcez pas en appuyant sur la palette,
car si le collier est mal positionné,
le verrouillage est alors impossible

;
recommencez la procédure.
F

R

elevez la palette A au maximum.
F

R

eplacez le collier B ouvert sur la borne (+)
.
F

A

ppuyez sur le collier B jusqu'en butée.
F

A

baissez la palette A pour verrouiller le
collier B .
En cas de panne

219
Remorquage de son
véhicule
Mettez le levier de vitesses au point mort.
Le non-respect de cette particularité peut
conduire à la détérioration de certains
organes de freinage et à l'absence
d'assistance de freinage au redémarrage
du moteur.
Remorquage d'un autre
véhiculeConsignes générales
Respectez la législation en vigueur dans
le pays de circulation.
Vérifiez que le poids du véhicule
tracteur est supérieur à celui du véhicule
remorqué.
Le conducteur doit rester au volant du
véhicule remorqué et être muni d'un
permis de conduire valide.
Lors d'un remorquage avec les quatre
roues au sol, utilisez toujours une barre de
remorquage homologuée

; les cordes et
les sangles sont interdites.
Le véhicule remorqueur doit démarrer
progressivement.
Lors d'un remorquage moteur arrêté, il
n'y a plus d'assistance de freinage et de
direction.
Dans les cas suivants, faites
impérativement appel à un professionnel
pour le remorquage
:
-

v
éhicule en panne sur autoroute ou sur
voie rapide,
-

v
éhicule à quatre roues motrices,
-

i
mpossibilité de mettre la boîte de
vitesses au point mort, de débloquer
la direction, de desserrer le frein de
stationnement,
-
i

mpossibilité de remorquer un véhicule
avec boîte de vitesses automatique
moteur tournant,
-

r
emorquage avec deux roues au sol
seulement,
-

a
bsence de barre de remorquage
homologuée...
F

D

ans le pare-chocs avant, faites glisser le
doigt du centre du cache vers l'extrémité
supérieure (comme représenté ci-dessus)
pour le déclipper.
F

V

issez l'anneau de remorquage jusqu'en
butée.
F

I

nstallez la barre de remorquage.
F

A

llumez le signal de détresse sur le
véhicule remorqué.
F

D

émarrez doucement et roulez lentement
sur une courte distance. F

V

issez l'anneau de remorquage jusqu'en
butée.
F

I

nstallez la barre de remorquage.
F

A

llumez le signal de détresse sur le
véhicule remorqué.
F

D

émarrez doucement et roulez lentement
sur une courte distance.
8
En cas de panne

220
Pour plus d'informations sur le Frein de
stationnement électrique et notamment
sur le stationnement du véhicule, frein
desserré, reportez-vous à la rubrique
correspondante.
Panne de carburant
(Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Pour toutes versions hors BlueHDi, reportez-
vous au dessin du sous-capot moteur
correspondant.
Pour plus d'informations sur le
Détrompeur carburant Diesel , repor tez-
vous à la rubrique correspondante.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Avec moteurs BlueHDi 100
S&S BVM5, BlueHDi 115
S&S et BlueHDi 120 S&S
Avec moteurs BlueHDi 100
S&S BVM6, BlueHDi 130
S&S et BlueHDi 180 S&S
F Remplissez le réser voir de carburant avec au moins 5 litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 1 minute environ et coupez le
contact.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
Si le moteur ne démarre pas, recommencez la
procédure.
Autres moteurs
F Remplissez le réser voir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait
pas à la première sollicitation, attendez
environ 15


secondes, puis recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage, puis
le démarreur.
F

R
emettez en place le cache de style et
clippez-le.
F

R
efermez le capot moteur.
F

R

emplissez le réser voir de carburant avec
au moins 5

litres de gazole.
F

M

ettez le contact (sans mettre en route le
moteur).
F

A

ttendez 6

secondes environ et coupez le
contact.
F

R

épétez l'opération 10 fois.
F

A

ctionnez le démarreur pour mettre en
route le moteur.
En cas de panne

221
Caractéristiques des
moteurs et charges
remorquables
Moteurs
Les caractéristiques du moteur sont détaillées
sur le certificat d'immatriculation du véhicule,
ainsi que dans la documentation commerciale.La puissance maxi correspond à la valeur
homologuée au banc moteur, selon les
conditions définies par la réglementation
européenne (Directive 1999/99/CE).
Pour plus d'informations, adressez-vous au
réseau PEUGEOT ou à un atelier qualifié.
Masses et charges
remorquables
Les valeurs de masses et de charges
remorquables liées à votre véhicule sont
mentionnées sur le certificat d'immatriculation,
ainsi que dans la documentation commerciale.
Ces valeurs sont également présentes sur la
plaque ou l'étiquette constructeur.
Pour plus d'informations, adressez-vous au
réseau PEUGEOT ou à un atelier qualifié. Les valeurs de MTR A (Masse Totale Roulante
Autorisée) et de charges remorquables
indiquées sont valables pour une altitude
maximale de 1 000 mètres. La valeur de
charge remorquable doit être réduite de 10%
par tranche de 1 000 mètres supplémentaires.
Le poids maximal autorisé sur flèche
correspond au poids admis sur la rotule
d'attelage.
Des températures extérieures élevées
peuvent entraîner des baisses de
per formance du véhicule pour protéger le
moteur. Lorsque la température extérieure
est supérieure à 37°C, limitez la masse
remorquée.
Le remorquage avec un véhicule tracteur
peu chargé peut dégrader sa tenue de
route.
Tracter une remorque augmente la
distance de freinage.
Dans le cas d'un véhicule tracteur, ne
dépassez jamais la vitesse de 100 km/h
(respectez la législation locale en vigueur).
Lorsque la température extérieure est
élevée, il est conseillé de laisser tourner
le moteur 1 à 2 minutes après l'arrêt du
véhicule pour faciliter son refroidissement.
9
Caractéristiques techniques

222

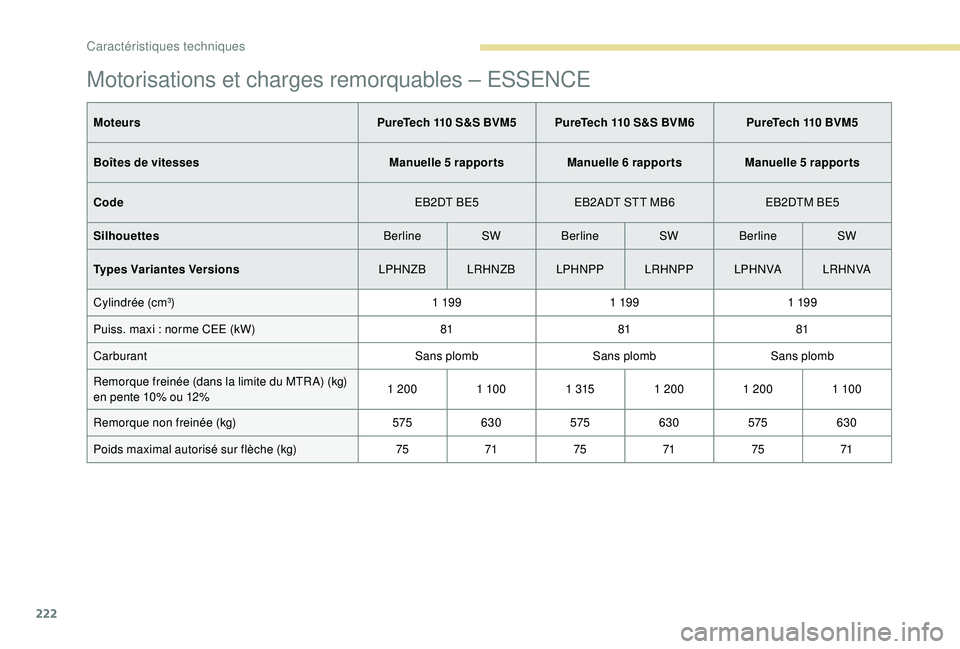

Motorisations et charges remorquables – ESSENCE
MoteursPureTech 110 S&S BVM5 PureTech 110 S&S BVM6 PureTech 110 BVM5
Boîtes de vitesses Manuelle 5


rapportsManuelle 6


rapportsManuelle 5


rapports
Code EB2DT BE5EB2ADT STT MB6 EB2DTM BE5
Silhouettes BerlineSWBerline SWBerline SW
Types Variantes Versions LPHNZBLRHNZB LPHNPPLRHNPP LPH N VA LR H N VA
Cylindrée (cm
3) 1 19 91 19 91 19 9
Puiss. maxi : norme CEE (kW) 818181
Carburant Sans plombSans plombSans plomb
Remorque freinée (dans la limite du MTR A) (kg)
en pente 10% ou 12% 1 200
1 10 0 1 3151 200 1 200 1 10 0
Remorque non freinée (kg) 575630 575630 575630
Poids maximal autorisé sur flèche (kg) 757175 7175 71
Caractéristiques techniques
