2018 Peugeot 308 Manuel du propriétaire (in French)

175
Pendant l'utilisation
Ne déverrouillez jamais le dispositif tant
que l'attelage ou le porte-charge est
installé sur la rotule.
Ne dépassez jamais la masse maximale
roulante autorisée (MTRA) du véhicule.
Respectez impérativement la charge
maximale autorisée sur le dispositif
d'attelage : en cas de dépassement, ce
dispositif peut se détacher du véhicule –
Risque d'accident !
Vérifiez que les feux de remorque
fonctionnent correctement.
Avant de rouler, vérifiez le réglage du site
des projecteurs.
Pour plus d'informations sur le Réglage
du site des projecteurs , reportez-vous à
la rubrique correspondante.
Après utilisation
Lors de trajets effectués sans attelage
ou porte-charge, la rotule doit être
déposée et l'obturateur inséré dans le
support. Cette mesure s'applique tout
particulièrement dans le cas où la rotule
risquerait d'entraver la bonne visibilité de
la plaque minéralogique ou du dispositif
d'éclairage.Obturateur
En cas de remorquage, il est impératif de retirer
l'obturateur si votre véhicule en est équipé.
Pour cela, consultez le réseau PEUGEOT ou
un atelier qualifié.
L'obturateur se trouve derrière la grille
d'entrée d'air inférieure.
Attelage à rotule
démontable sans outil
( B e r l i n e)
Présentation
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.
1.Support de fixation.
2. Obturateur de protection.
3. Prise de raccordement.
4. Anneau de sécurité.
5. Rotule amovible.
6. Molette de verrouillage / déverrouillage.
7. Serrure à clé.
8. Etiquette pour noter les références de la
clé.
7
Informations pratiques

176
Les remorques avec feux à LED ne
sont pas compatibles avec le faisceau
électrique de ce dispositif.
Pour connaître les Caractéristiques
techniques , et notamment les valeurs
de masses remorquables de votre
véhicule, reportez-vous à la rubrique
correspondante.
Pour rouler en toute sécurité avec un
Dispositif d'attelage , reportez-vous à la
rubrique correspondante.

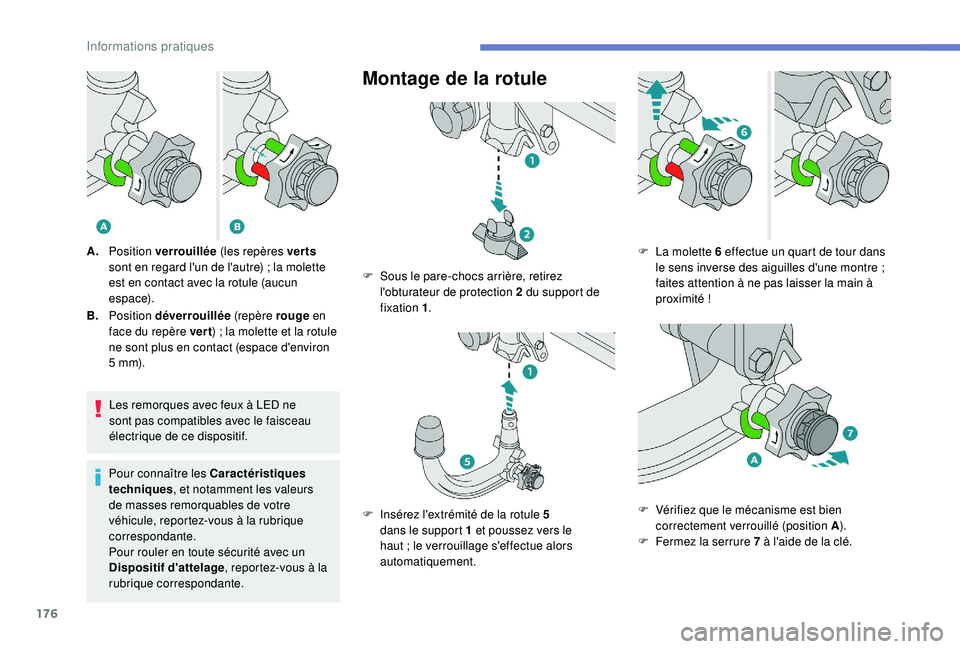

Montage de la rotule
A. Position verrouillée (les repères ver ts
sont en regard l'un de l'autre) ; la molette
est en contact avec la rotule (aucun
espace).
B. Position déverrouillée (repère rouge en
face du repère vert )
; la molette et la rotule
ne sont plus en contact (espace d'environ
5 m m). F

S
ous le pare-chocs arrière, retirez
l'obturateur de protection 2 du support de
fixation 1 .
F

I
nsérez l'extrémité de la rotule 5
dans le support 1 et poussez vers le
haut
; le verrouillage s'effectue alors
automatiquement. F
L a molette 6 effectue un quart de tour dans
le sens inverse des aiguilles d'une montre
;
faites attention à ne pas laisser la main à
proximité !
F

V
érifiez que le mécanisme est bien
correctement verrouillé (position A ).
F

F
ermez la serrure 7 à l'aide de la clé.
Informations pratiques

177

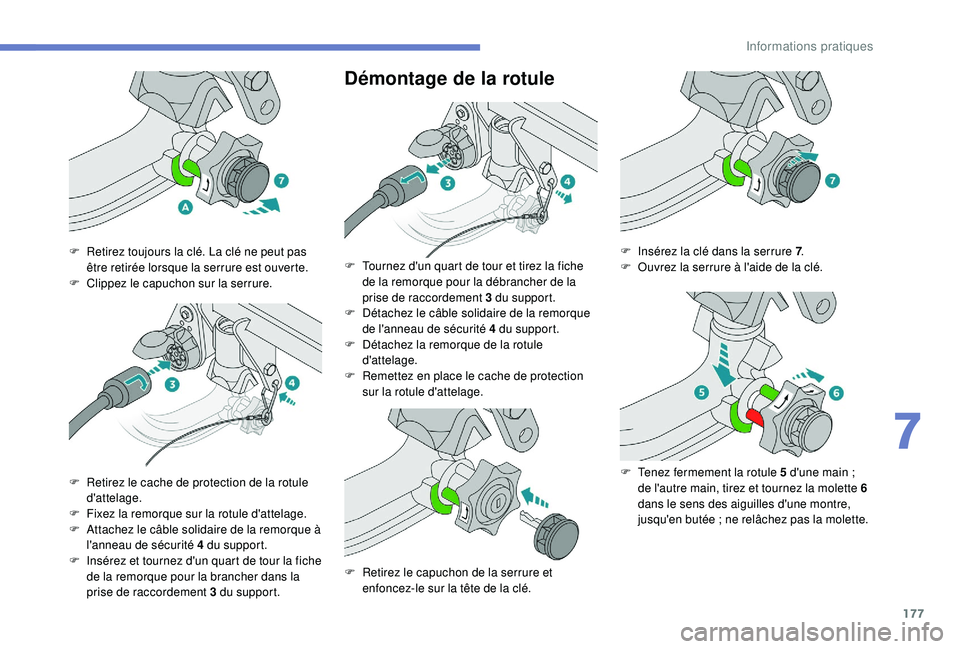

Démontage de la rotule
F Retirez toujours la clé. La clé ne peut pas être retirée lorsque la serrure est ouverte.
F

C
lippez le capuchon sur la serrure.
F

R
etirez le cache de protection de la rotule
d'attelage.
F

F
ixez la remorque sur la rotule d'attelage.
F

A
ttachez le câble solidaire de la remorque à
l'anneau de sécurité 4 du support.
F

I
nsérez et tournez d'un quart de tour la fiche
de la remorque pour la brancher dans la
prise de raccordement 3 du support. F
T ournez d'un quart de tour et tirez la fiche
de la remorque pour la débrancher de la
prise de raccordement 3 du support.
F

D
étachez le câble solidaire de la remorque
de l'anneau de sécurité 4 du support.
F

D
étachez la remorque de la rotule
d'attelage.
F

R
emettez en place le cache de protection
sur la rotule d'attelage.
F

R
etirez le capuchon de la serrure et
enfoncez-le sur la tête de la clé. F
I nsérez la clé dans la serrure 7
.
F O uvrez la serrure à l'aide de la clé.
F

T
enez fermement la rotule 5 d'une main ;
de l'autre main, tirez et tournez la molette
6
dans le sens des aiguilles d'une montre,
jusqu'en butée
; ne relâchez pas la molette.
7
Informations pratiques

178
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à
haute pression, la rotule doit être déposée et
l'obturateur inseré dans le support.Apposez l'étiquette jointe dans un endroit
bien visible, à proximité du support ou à
l'intérieur du coffre.
Pour toute inter vention sur le dispositif
d'attelage, adressez-vous au réseau
PEUGEOT ou à un atelier qualifié.
Attelage à rotule
démontable sans outil
(SW)
Présentation
F Sortez la rotule par le bas de son support 1 .
F R elâchez la molette ; celle-ci se bloque
automatiquement en position déverrouillée
(position B ).
F

R
emettez en place l'obturateur de
protection


2 dans le support de fixation 1 .
F

R
angez soigneusement la rotule dans sa
housse à l'abri des chocs et des salissures. L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil. 1.
Support de fixation.
2. Obturateur de protection.
3. Anneau de sécurité.
4. Prise de raccordement.
5. Rotule amovible.
6. Loquet de verrouillage / déverrouillage.
7. Gâchette de verrouillage / déverrouillage.
8. Serrure de sécurité à clé.
9. Capuchon de protection du système de
verrouillage.
10. Sacoche de rangement.
Informations pratiques

179
A. Position verrouillée
B. Position déverrouillée
Le loquet est positionné sur la droite.
La gâchette est dirigée vers l'arrière.
Le loquet est positionné sur la gauche.
La gâchette est dirigée vers l'avant. Respectez la législation en vigueur dans
le pays dans lequel vous roulez. Pour connaître les valeurs de masses
remorquables de votre véhicule, reportez-
vous à la rubrique "Caractéristiques
techniques".
Pour rouler en toute sécurité avec un
Dispositif d'attelage
, reportez-vous à la
rubrique correspondante.
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à
haute pression, la rotule doit être déposée et
l'obturateur inséré dans le support.
Pour toute inter vention sur le dispositif
d'attelage, adressez-vous au réseau
PEUGEOT ou à un atelier qualifié.
Montage de la rotule
F Sous le pare-chocs arrière, déclippez et retirez l'obturateur de protection du support
de fixation. F

S
ur la rotule, poussez le loquet vers la
gauche et maintenez-le.
F
D
ans le même temps, poussez la gâchette
vers l'avant pour déverrouiller le mécanisme
(position B ).
F
I
nsérez l'extrémité de la rotule dans le
support de fixation et poussez-la jusqu'en
butée.
7
Informations pratiques

180
Démontage de la rotule
F Assurez-vous que les deux pions soient par faitement en contact avec les encoches
du support, que la gâchette soit revenue
vers l'arrière et le loquet vers la droite pour
verrouiller le mécanisme (position A ).
F

I
nsérez la clé dans la serrure et tournez-la
vers la droite.
F

R
etirez la clé de la serrure.
F

I
nstallez et clippez le capuchon de
protection, par un mouvement de rotation
vers la gauche. F

F
ixez la remorque sur la rotule d'attelage.
F
A
ttachez le câble solidaire de la remorque
à l'anneau de sécurité, aménagé sur le
support de la rotule.
F
R
elevez le cache de protection de la prise
de raccordement et branchez la fiche
électrique de la remorque.
F
D
ébranchez la fiche électrique de la
remorque de la prise de raccordement du
support.
F

D
étachez le câble solidaire de la remorque
de l'anneau de sécurité du support.
F

D
étachez la remorque de la rotule
d'attelage. F
D éclippez et retirez le capuchon de
protection, par un mouvement de rotation
vers la droite.
F

I
nsérez la clé dans la serrure et tournez-la
vers la gauche.
F

R
etirez la clé de la serrure.
Informations pratiques

181
F Appuyez à fond sur la gâchette et retirez la rotule d'attelage en la tirant vers vous.
F

S
ur la rotule, poussez le loquet vers la
gauche et maintenez-le.
F
D
ans le même temps, poussez la gâchette
vers l'avant pour déverrouiller le mécanisme
(position B ).
F
I
nstallez et clippez l'obturateur de protection
dans le support de fixation, situé sous le
pare-chocs arrière.
F

R
angez la rotule dans sa sacoche.
Mode économie d'énergie
Système gérant la durée d'utilisation de
certaines fonctions pour préser ver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d'environ quarante

minutes, des fonctions
telles que le système audio et télématique,
les essuie-vitres, les feux de croisement, les
plafonniers,


...
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'afficheur du combiné et
les fonctions actives sont mises en veille.Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes
avec le kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner


:
-

m
oins de dix minutes, pour disposer des
équipements pendant cinq


minutes environ,Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie
12 V
, reportez-vous à la rubrique
correspondante.
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent. -
p
lus de dix minutes, pour les conser ver
pendant trente

minutes environ.
Respectez les temps de mise en route du
moteur pour assurer une charge correcte de la
batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger la
batterie.
7
Informations pratiques

182

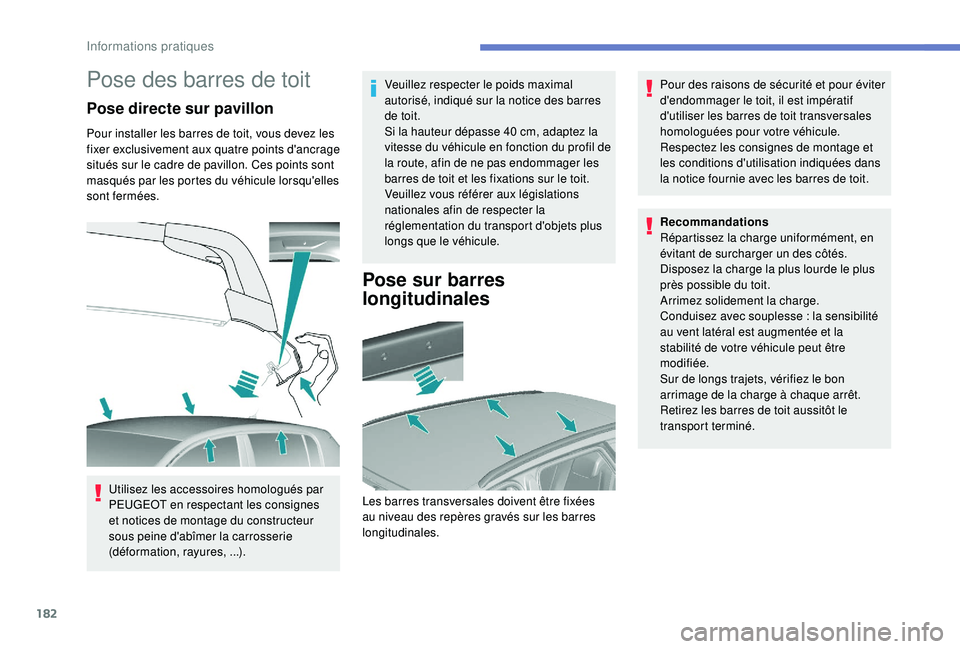

Pose des barres de toit
Pose directe sur pavillon
Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.Utilisez les accessoires homologués par
PEUGEOT en respectant les consignes
et notices de montage du constructeur
sous peine d'abîmer la carrosserie
(déformation, rayures,


...). Veuillez respecter le poids maximal
autorisé, indiqué sur la notice des barres
de toit.
Si la hauteur dépasse 40 cm, adaptez la
vitesse du véhicule en fonction du profil de
la route, afin de ne pas endommager les
barres de toit et les fixations sur le toit.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d'objets plus
longs que le véhicule.
Pose sur barres
longitudinales
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif
d'utiliser les barres de toit transversales
homologuées pour votre véhicule.
Respectez les consignes de montage et
les conditions d'utilisation indiquées dans
la notice fournie avec les barres de toit.
Les barres transversales doivent être fixées
au niveau des repères gravés sur les barres
longitudinales. Recommandations
Répartissez la charge uniformément, en
évitant de surcharger un des côtés.
Disposez la charge la plus lourde le plus
près possible du toit.
Arrimez solidement la charge.
Conduisez avec souplesse
: la sensibilité
au vent latéral est augmentée et la
stabilité de votre véhicule peut être
modifiée.
Sur de longs trajets, vérifiez le bon
arrimage de la charge à chaque arrêt.
Retirez les barres de toit aussitôt le
transport terminé.
Informations pratiques
