2018 Peugeot 308 Manuel du propriétaire (in French)

207

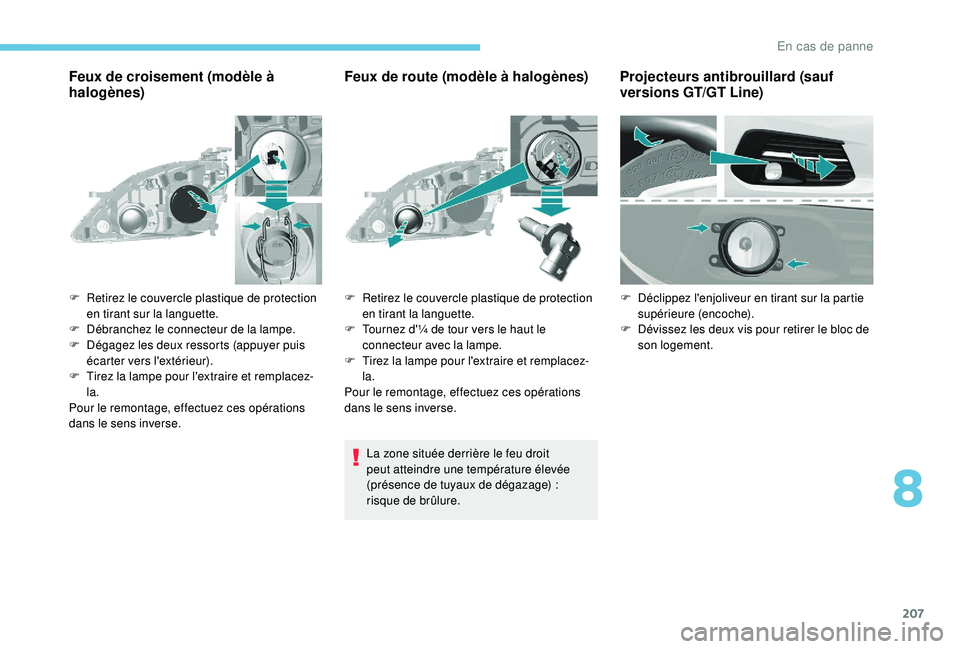

Feux de croisement (modèle à
halogènes)Feux de route (modèle à halogènes)
La zone située derrière le feu droit
peut atteindre une température élevée
(présence de tuyaux de dégazage)
:
risque de brûlure.
F

R

etirez le couvercle plastique de protection
en tirant sur la languette.
F

D

ébranchez le connecteur de la lampe.
F

D

égagez les deux ressorts (appuyer puis
écarter vers l'extérieur).
F

T

irez la lampe pour l'extraire et remplacez-
la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. F

R
etirez le couvercle plastique de protection
en tirant la languette.
F

T
ournez d'¼ de tour vers le haut le
connecteur avec la lampe.
F

T
irez la lampe pour l'extraire et remplacez-
la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Projecteurs antibrouillard (sauf
versions GT/GT Line)
F Déclippez l'enjoliveur en tirant sur la partie supérieure (encoche).
F

D
évissez les deux vis pour retirer le bloc de
son logement.
8
En cas de panne

208
Indicateurs de direction (modèle à
halogènes)
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou gauche)
indique la défaillance d'une des lampes du
côté correspondant.La lampe de l'indicateur de direction se situe
sous le feu avant.
F

D
éclippez l'enjoliveur en tirant sur la partie
supérieure (encoche).
F
D
évissez le porte-lampe (1/4 de tour).
F
R
emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.Répétiteurs latéraux de
clignotant intégrés (LED)
Spots de rétroviseurs extérieurs
(LED)
F Débranchez le connecteur.
F D évissez le porte-lampe d'1/4 de tour.
F

R
etirez le porte-lampe.
F

R
emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse et appuyez sur l'enjoliveur
pour le remettre en place. F

D
évissez le porte-lampe d'1/4 de tour.
F
R
etirez le porte-lampe.
F
R
emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
En cas de panne

209

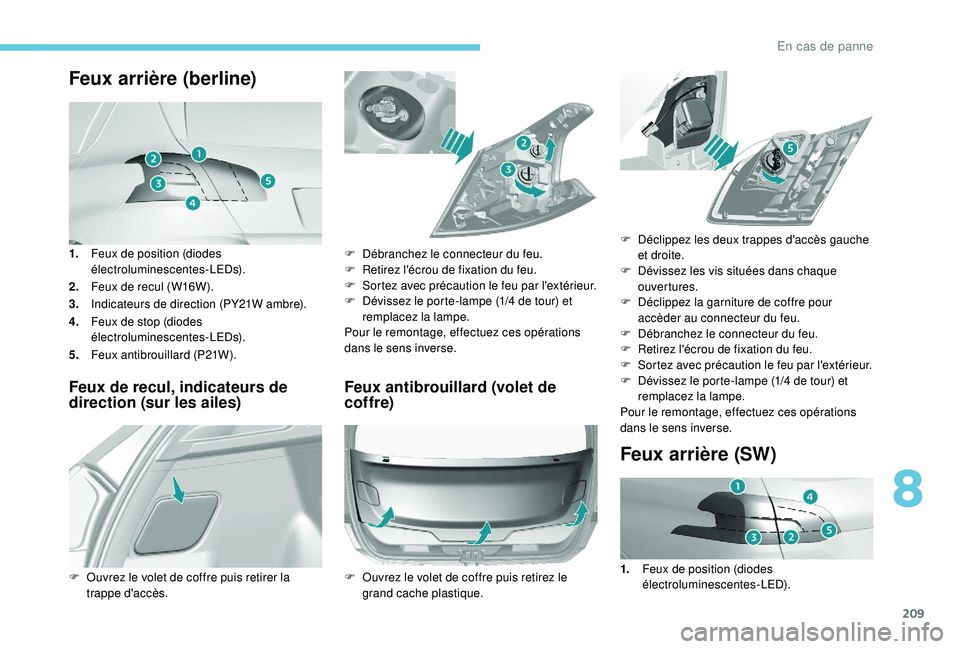

Feux arrière (berline)
1.Feux de position (diodes
électroluminescentes-LEDs).
2. Feux de recul (W16W).
3. Indicateurs de direction (PY21W ambre).
4. Feux de stop (diodes
électroluminescentes-LEDs).
5. Feux antibrouillard (P21W).
Feux de recul, indicateurs de
direction (sur les ailes) Feux antibrouillard (volet de
cof fre)
F Ouvrez le volet de coffre puis retirer la
trappe d'accès. F

D
ébranchez le connecteur du feu.
F
R
etirez l'écrou de fixation du feu.
F
S
ortez avec précaution le feu par l'extérieur.
F
D
évissez le porte-lampe (1/4 de tour) et
remplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
F O uvrez le volet de coffre puis retirez le
grand cache plastique.
Feux arrière (SW)
F Déclippez les deux trappes d'accès gauche et droite.
F

D
évissez les vis situées dans chaque
ouvertures.
F

D
éclippez la garniture de coffre pour
accèder au connecteur du feu.
F

D
ébranchez le connecteur du feu.
F

R
etirez l'écrou de fixation du feu.
F

S
ortez avec précaution le feu par l'extérieur.
F

D
évissez le porte-lampe (1/4 de tour) et
remplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
1. Feux de position (diodes
électroluminescentes-LED).
8
En cas de panne

210
2.Indicateurs de direction (PY21W ambre).
3. Feux de stop (diodes
électroluminescentes-LED).
4. Feux de recul (W16W).
5. Feux antibrouillard (P21W).
Indicateurs de direction (sur les
ailes)
F Ouvrez le volet de coffre puis retirer la
trappe d'accès.
F

R
etirez les deux écrous de fixation du feu
(clé à tube conseillée).
F

D
égagez le clip de pré-maintien, tout
en sortant avec précaution le feu par
l 'ex t é r i e u r. F

D
ébranchez le connecteur du feu.
F
R
etirez la mousse d'étanchéité.
F
D
éclippez le porte-lampe en appuyant sur
les deux languettes.
F
R
emplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Feux de recul, antibrouillard
(volet de coffre)
F Ouvrez le volet de coffre puis retirer la trappe d'accès.
F

R
etirez l'écrou de fixation du feu.
En cas de panne

211
Troisième feu de stop (LED)
F Sortez avec précaution le feu par l'extérieur.
F D ébranchez le connecteur du feu.
F

A
ntibrouillard

: déclippez le porte-lampe
en appuyant sur les deux languettes puis
remplacez la lampe.
F

F
eu de recul : tournez d'un quart de tour le
porte-lampe puis remplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Feux de plaque minéralogique
(W5W)
F Insérez un tournevis fin dans l'une des encoches à l'extérieur du transparent.
F

P
oussez-le vers l'extérieur pour le déclipper.
F

R
etirez le transparent.
F

R
emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le transparent
pour le clipper.
Changement d'un fusible
Accès à l'outillage
La pince d'extraction est fixée au dos du
couvercle de la boîte à fusibles de la planche
de bord.
F

D
éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D
égagez complètement le couvercle et
retournez-le.
F

R
etirez la pince au dos du couvercle auquel
elle est fixée.
8
En cas de panne

212

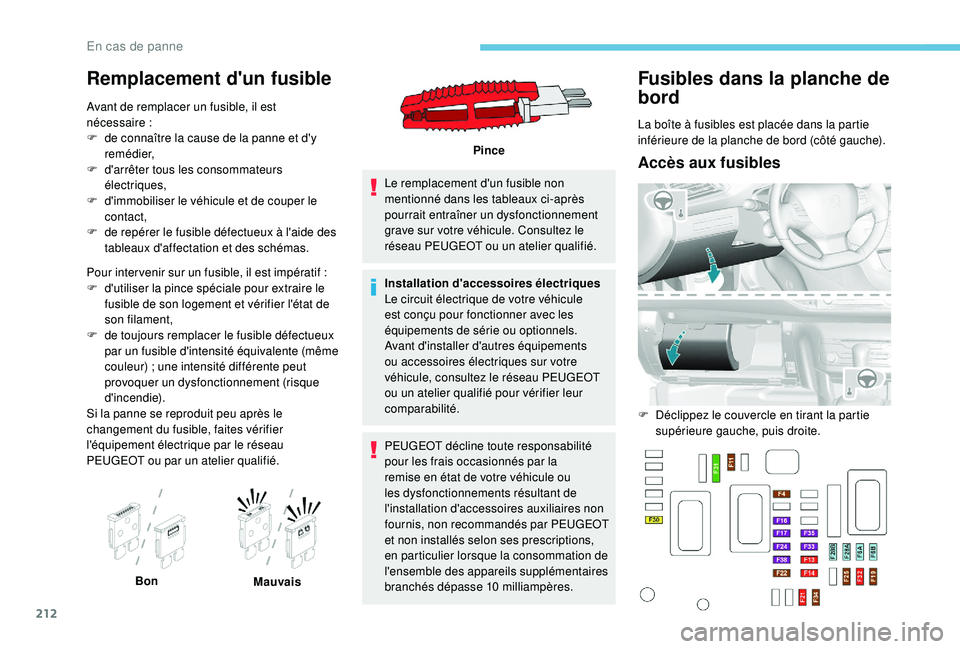

Remplacement d'un fusible
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide des
tableaux d'affectation et des schémas.
Pour inter venir sur un fusible, il est impératif
:
F

d
'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut
provoquer un dysfonctionnement (risque
d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié. Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié.
Installation d'accessoires électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau PEUGEOT
ou un atelier qualifié pour vérifier leur
comparabilité.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires non
fournis, non recommandés par PEUGEOT
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l'ensemble des appareils supplémentaires
branchés dépasse 10 milliampères.
Bon
Mauvais Pince
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Déclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
En cas de panne

213
Tableau des fusibles
FusibleN° Intensité
(A) Fonctions
F9 5Alarme, appels d'urgence et d'assistance.
F13 5Caméra de recul et aide au stationnement.
F15 15Prise accessoires 12
V.
F16 15Allume-cigares.
F17 15Autoradio.
F18 20Écran tactile, lecteur CD, système audio et de navigation.
F19 5Capteur de pluie, luminosité.
F20 5Airbags.
F21 5Combiné.
F22/F24 30Serrures intérieures, extérieures, avant et arrière.
F23 5Éclairage boîte à gants, miroir de courtoisie, plafonniers avant
et arrière.
F25/F27 15Pompe lave-vitre avant/arrière.
F26 15Avertisseur sonore.
F30 15Essuie vitre arrière.
8
En cas de panne

214

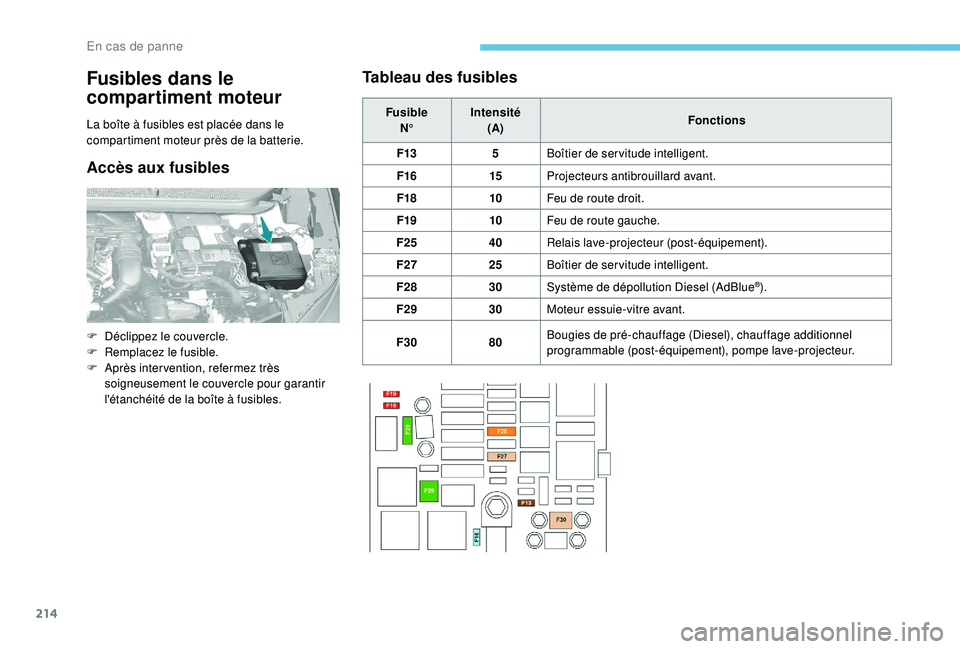

Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Accès aux fusiblesTableau des fusibles
Fusible
N° Intensité
(A) Fonctions
F13 5Boîtier de servitude intelligent.
F16 15Projecteurs antibrouillard avant.
F18 10Feu de route droit.
F19 10Feu de route gauche.
F25 40Relais lave-projecteur (post-équipement).
F27 25Boîtier de servitude intelligent.
F28 30Système de dépollution Diesel (AdBlue
®).
F29 30Moteur essuie-vitre avant.
F30 80Bougies de pré-chauffage (Diesel), chauffage additionnel
programmable (post-équipement), pompe lave-projecteur.
F

D

éclippez le couvercle.
F

R

emplacez le fusible.
F

A

près inter vention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
