2018 Peugeot 308 navigation

8
Combiné
Indicateur de vitesse
Indicateur de vitesse analogique (km/h ou
m p h).
Indicateurs de niveau
de carburant et de
température de liquide de
refroidissement
1.Jauge de carburant.
2. Indicateur de température de liquide de
refroidissement.
Afficheur
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance
: l'affichage de la vitesse doit être
exprimé dans l'unité officielle du pays (km
ou mile). Le changement d'unité se fait
par le menu de configuration de l'écran,
véhicule à l'arrêt.
1. Indicateur de niveau d'huile moteur.
2. Indicateur de changement de rapport.
Etat de la boîte de vitesses automatique.
3. Indicateur de vitesse numérique (km/h ou
m p h).
4. Consignes du régulateur ou du limiteur de
vitesse.
Avec afficheur 2
Afficheur du combiné :
- I ndicateur de changement de rapport.
-

E
tat de la boîte de vitesses automatique.
-

E
tat du limiteur ou du régulateur de vitesse.
-

P
anneau de limitation de vitesse.
-
T

otalisateur kilométrique.
-
C

ompteur kilométrique journalier.
-
C

lé de maintenance.
Selon la page sélectionnée avec la commande
de sélection (extrémité de la commande
d'essuie-vitre)
:
-

I
ndicateur de vitesse numérique.
-

O
rdinateur de bord.
-

P
aramètres dynamiques du véhicule (Driver
Sport Pack).
-

M
ode Eco.
-

A
ides à la conduite.
-
R

appel des consignes de navigation.
Avec afficheur 1
5.Indicateur d'entretien, puis Totalisateur
kilométrique (km ou miles).
Ces fonctions s'affichent successivement à
la mise du contact.
6. Compteur kilométrique journalier (km ou
miles).
Instruments de bord

32
Configuration de l'afficheur
Ce menu vous permet d'accéder aux réglages
suivants :
-

"
Choix des unités",
-

"
Réglage date et heure",
-
"

Personnalisation affichage",
-

"
Choix de la langue".
Pour des raisons de sécurité, la
configuration des écrans multifonctions
par le conducteur doit se faire
impérativement à l'arrêt.
Écran tactile
Ce système permet l'accès :
- à l 'affichage permanent de l'heure et de
la température extérieure (un témoin bleu
apparaît en cas de risque de verglas),
-

a
ux commandes du système de chauffage /
air conditionné,
-

a
ux menus de paramétrage des fonctions et
des équipements du véhicule,
-

a
ux commandes des équipements audio
et du téléphone et à l'affichage des
informations associées,
-

à l
'affichage des fonctions d'aides visuelles
à la manoeuvre (aide graphique au
stationnement, Park Assist,
...),
-

a
ux ser vices Internet et à l'affichage des
informations associées. Pour des raisons de sécurité, le
conducteur doit impérativement
réaliser les opérations nécessitant une
attention soutenue véhicule à l'arrêt.
Certaines fonctions ne sont pas
accessibles en roulant.
Fonctionnement général
RecommandationsCet écran est de type capacitif.
L'utilisation est possible par toutes les
températures.
Ne pas utiliser d'objets pointus sur l'écran
tactile.
Ne pas toucher l'écran tactile avec les mains
mouillées.
Utilisez un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
Utilisez les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyez
sur les touches matérialisées sur l'écran tactile.
Certains menus peuvent s'afficher sur deux
pages
: appuyez sur la touche " OPTIONS" pour
accéder à la
seconde page. Au bout de quelques instants sans action
sur la
seconde page, la première page
s'affiche automatiquement.
Pour désactiver / activer une fonction,
sélectionnez " OFF" ou " ON".
Utilisez cette touche pour modifier le
paramétrage d'une fonction.
Utilisez cette touche pour accéder à
des informations complémentaires
sur la fonction.
Utilisez cette touche pour valider.
Utilisez cette touche pour revenir à la
page précédente.
Menus
et, suivant équipement, il permet :
- l 'accès aux commandes du système de
navigation et l'affichage des informations
associées.
Instruments de bord

33
Radio Media.
Voir rubrique "Audio et télématique".
Climatisation.
Permet de gérer les différents
réglages de température, débit d'air...
Véhicule ou Conduite*.
Permet d'activer, désactiver et
paramétrer certaines fonctions.
Les fonctions accessibles par ce menu sont
réparties sous deux onglets
: "Réglages
véhicule " et "Fonctions de conduite ".
Téléphone.
Voir rubrique "Audio et télématique".
Applications.
Permet d'afficher les ser vices
connectés disponibles, d'accéder à la
fonction Eco-coaching .
Vous pouvez également appuyer avec
trois doigts sur l'écran tactile pour faire
apparaître l'ensemble des touches des
menus. Réglage du volume
/ coupure du son.
Voir rubrique "Audio et télématique".
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile


:
-

H
eure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas).
-
R

appel des informations de climatisation, et
accès direct au menu correspondant.
-

R
appel des informations des menus Radio
Media , Téléphone et des consignes de
navigation*.
-


Notifications.
-

A
ccès aux Réglages de l'écran tactile et du
combiné numérique (date/heure, langues,
unités,


...).
*
Selon

équipement.
Navigation connectée ou Mirror
Screen
*.
Voir rubrique "Audio et télématique".
*
Selon

équipement.
1
Instruments de bord

131

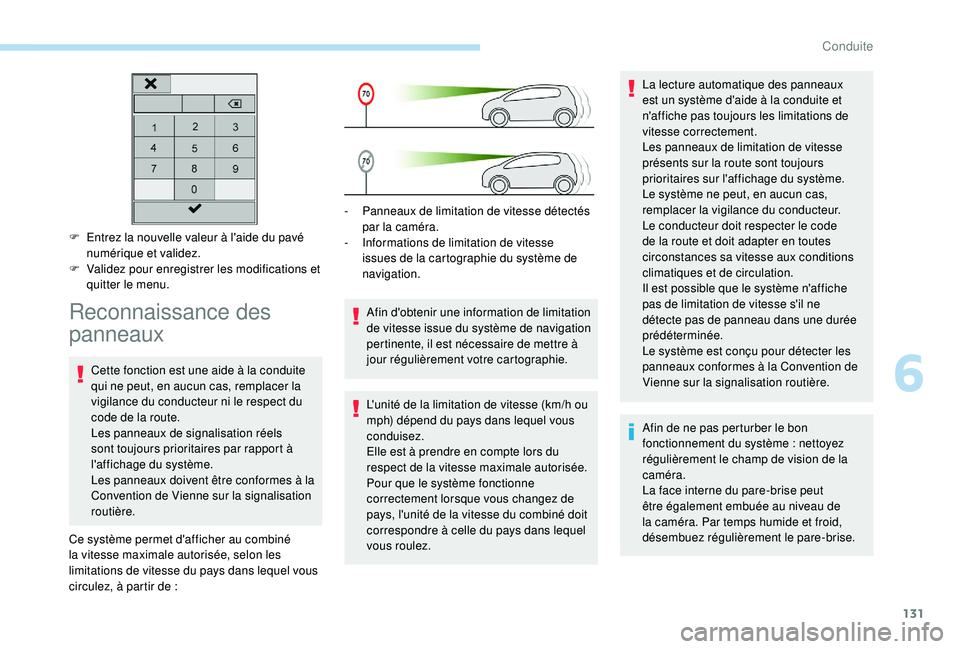

F Entrez la nouvelle valeur à l'aide du pavé numérique et validez.
F

V
alidez pour enregistrer les modifications et
quitter le menu.
Reconnaissance des
panneaux
Cette fonction est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur ni le respect du
code de la route.
Les panneaux de signalisation réels
sont toujours prioritaires par rapport à
l'affichage du système.
Les panneaux doivent être conformes à la
Convention de Vienne sur la signalisation
routière.
Ce système permet d'afficher au combiné
la vitesse maximale autorisée, selon les
limitations de vitesse du pays dans lequel vous
circulez, à partir de
: -

P
anneaux de limitation de vitesse détectés
par la caméra.
-
I
nformations de limitation de vitesse
issues de la cartographie du système de
navigation.
Afin d'obtenir une information de limitation
de vitesse issue du système de navigation
pertinente, il est nécessaire de mettre à
jour régulièrement votre cartographie.
L'unité de la limitation de vitesse (km/h ou
mph) dépend du pays dans lequel vous
conduisez.
Elle est à prendre en compte lors du
respect de la vitesse maximale autorisée.
Pour que le système fonctionne
correctement lorsque vous changez de
pays, l'unité de la vitesse du combiné doit
correspondre à celle du pays dans lequel
vous roulez. La lecture automatique des panneaux
est un système d'aide à la conduite et
n'affiche pas toujours les limitations de
vitesse correctement.
Les panneaux de limitation de vitesse
présents sur la route sont toujours
prioritaires sur l'affichage du système.
Le système ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit respecter le code
de la route et doit adapter en toutes
circonstances sa vitesse aux conditions
climatiques et de circulation.
Il est possible que le système n'affiche
pas de limitation de vitesse s'il ne
détecte pas de panneau dans une durée
prédéterminée.
Le système est conçu pour détecter les
panneaux conformes à la Convention de
Vienne sur la signalisation routière.
Afin de ne pas perturber le bon
fonctionnement du système
: nettoyez
régulièrement le champ de vision de la
caméra.
La face interne du pare-brise peut
être également embuée au niveau de
la caméra. Par temps humide et froid,
désembuez régulièrement le pare-brise.
6
Conduite

213
Tableau des fusibles
FusibleN° Intensité
(A) Fonctions
F9 5Alarme, appels d'urgence et d'assistance.
F13 5Caméra de recul et aide au stationnement.
F15 15Prise accessoires 12
V.
F16 15Allume-cigares.
F17 15Autoradio.
F18 20Écran tactile, lecteur CD, système audio et de navigation.
F19 5Capteur de pluie, luminosité.
F20 5Airbags.
F21 5Combiné.
F22/F24 30Serrures intérieures, extérieures, avant et arrière.
F23 5Éclairage boîte à gants, miroir de courtoisie, plafonniers avant
et arrière.
F25/F27 15Pompe lave-vitre avant/arrière.
F26 15Avertisseur sonore.
F30 15Essuie vitre arrière.
8
En cas de panne

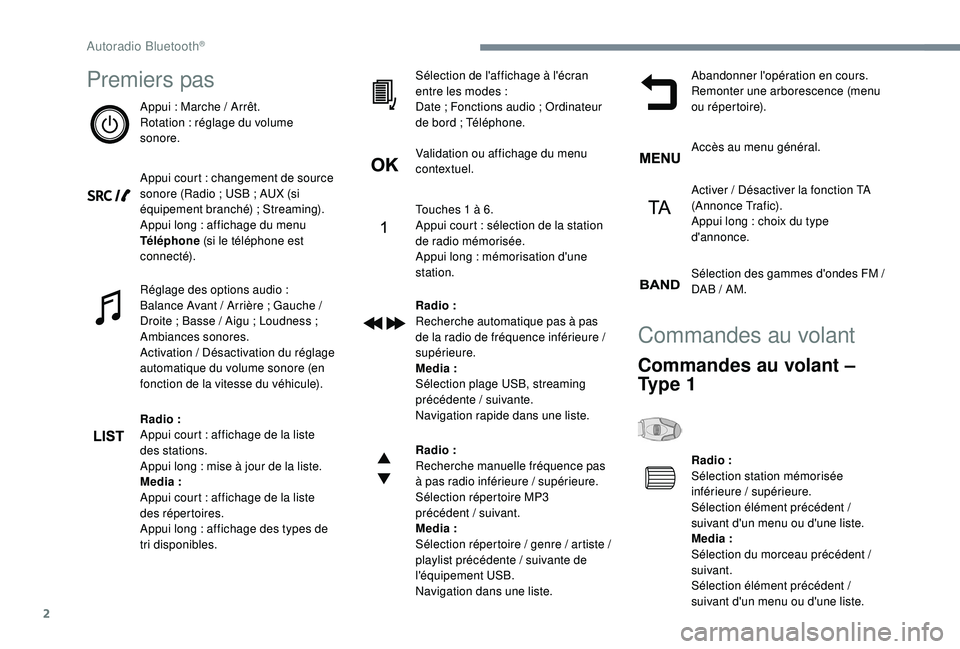

2
Premiers pas
Appui : Marche / Arrêt.
R otation : réglage du volume
sonore.
Appui court
: changement de source
sonore (Radio ; USB ; AUX (si
équipement branché) ; Streaming).
Appui long
: affichage du menu
Téléphone (si le téléphone est
connecté).
Réglage des options audio


:
Balance Avant
/ Arrière ; Gauche /
Droite ; Basse
/ Aigu ; Loudness ;
Ambiances sonores.
Activation


/ Désactivation du réglage
automatique du volume sonore (en
fonction de la vitesse du véhicule).
Radio
:
Appui court
: affichage de la liste
des stations.
Appui long
: mise à jour de la liste.
Media


:
Appui court
: affichage de la liste
des répertoires.
Appui long
: affichage des types de
tri disponibles. Sélection de l'affichage à l'écran
entre les modes
:
Date ; Fonctions audio ; Ordinateur
de bord ; Téléphone.
Validation ou affichage du menu
contextuel.
Touches 1 à 6.
Appui court
: sélection de la station
de radio mémorisée.
Appui long


: mémorisation d'une
station.
Radio
:
Recherche automatique pas à pas
de la radio de fréquence inférieure
/
supérieure.
Media


:
Sélection plage USB, streaming
précédente
/ suivante.
Navigation rapide dans une liste.
Radio
:
Recherche manuelle fréquence pas
à pas radio inférieure
/ supérieure.
Sélection répertoire MP3
précédent
/ suivant.
Media


:
Sélection répertoire
/ genre / artiste /
playlist précédente
/ suivante de
l'équipement USB.
Navigation dans une liste. Abandonner l'opération en cours.
Remonter une arborescence (menu
ou répertoire).
Accès au menu général.
Activer
/ Désactiver la fonction TA
(Annonce Trafic).
Appui long
: choix du type
d'annonce.
Sélection des gammes d'ondes FM
/
DAB
/ AM.
Commandes au volant
Commandes au volant –
Ty p e 1
Radio :
S élection station mémorisée
inférieure


/ supérieure.
Sélection élément précédent


/
suivant d'un menu ou d'une liste.
Media


:
Sélection du morceau précédent


/
suivant.
Sélection élément précédent


/
suivant d'un menu ou d'une liste.
Autoradio Bluetooth®

5
Réglages
Paramétrer un profil personnel et /
ou paramétrer le son (balance,
ambiance,

...) et l'affichage (langue,
unités, date, heure,
...).
Conduite
Activer, désactiver, paramétrer
certaines fonctions du véhicule.
Navigation
Paramétrer le guidage et choisir sa
destination via MirrorLinkTM,CarPlay®
ou Android Auto.
Applications
Visualiser des photos
Insérer une clé USB dans la prise USB.
Afin de préser ver le système, n'utilisez
pas de répartiteur USB.
Le système gère les lectures de dossiers
ainsi que les lectures de fichiers images aux
formats
: .tiff ; .gif ;
.
jpg/jpeg ; .bmp ; .png.
Appuyer sur Applications pour
afficher la page primaire.
Appuyer sur " Photos".
Sélectionner un dossier.
Sélectionner une image pour la
visualiser.
Appuyer sur cette touche pour
afficher le détail de la photo.
Appuyer sur la flèche retour pour
remonter d'un niveau.
.
PEUGEOT Connect Radio

12
Connexion smartphones
CarPlay®
Par sécurité et parce qu'elle nécessite
une attention soutenue de la part du
conducteur, l'utilisation du smartphone est
interdite en conduisant.
Les manipulations doivent être réalisées
véhicule à l'arrêt.
La synchronisation du smartphone permet
aux usagers d'afficher les applications,
adaptées à la technologie CarPlay
®, du
smartphone à l'écran du véhicule en ayant
au préalable activé la fonction CarPlay
®
du smartphone.
Les principes et les normes sont
constamment en évolution, il est
conseillé de mettre à jour le système
d'exploitation de votre smartphone .
Pour connaître les modèles des
smartphones éligibles, connectez-vous à
l'adresse Internet de la Marque de votre
pays.
Brancher le câble USB. Le
smartphone est en mode charge
lorsqu'il est relié par le câble USB.
A partir du système, appuyer sur
Téléphone pour afficher l'interface
CarPlay
®. Ou
Lors d'une connexion Bluetooth
® du
smartphone déjà effectuée.
Brancher le câble USB. Le
smartphone est en mode charge
lorsqu'il est relié par le câble USB.
A partir du système, appuyer sur
Téléphone pour afficher la page
primaire.
Appuyer sur la touche " TEL" pour accéder à la
page secondaire.
Appuyer sur " CarPlay" pour afficher
l'interface CarPlay
®.
Au branchement du câble USB, la fonction
CarPlay
® désactive le mode Bluetooth® du
système.
A tout moment, vous pouvez
accéder à la navigation CarPlay
® par
un appui sur la touche Navigation
du système.
Connexion smartphones
Android Auto
Par sécurité et parce qu'elle nécessite
une attention soutenue de la part du
conducteur, l'utilisation du smartphone est
interdite en conduisant.
Les manipulations doivent être réalisées
véhicule à l'arrêt .
Sur votre smartphone, télécharger
l'application Android Auto.
La synchronisation du smartphone permet
aux usagers d'afficher les applications,
adaptées à la technologie Android Auto,
du smartphone à l'écran du véhicule.
Les principes et les normes sont
constamment en évolution, pour que le
processus de communication entre le
smartphone et le système fonctionne, il
faut dans tous les cas que le smartphone
soit déverrouillé


; mettre à jour le
système d'exploitation du smartphone
ainsi que la date et l'heure du
smar tphone et du système.
Pour connaître les modèles des
smartphones éligibles, connectez-vous à
l'adresse Internet de la Marque de votre
pays.
PEUGEOT Connect Radio
