159

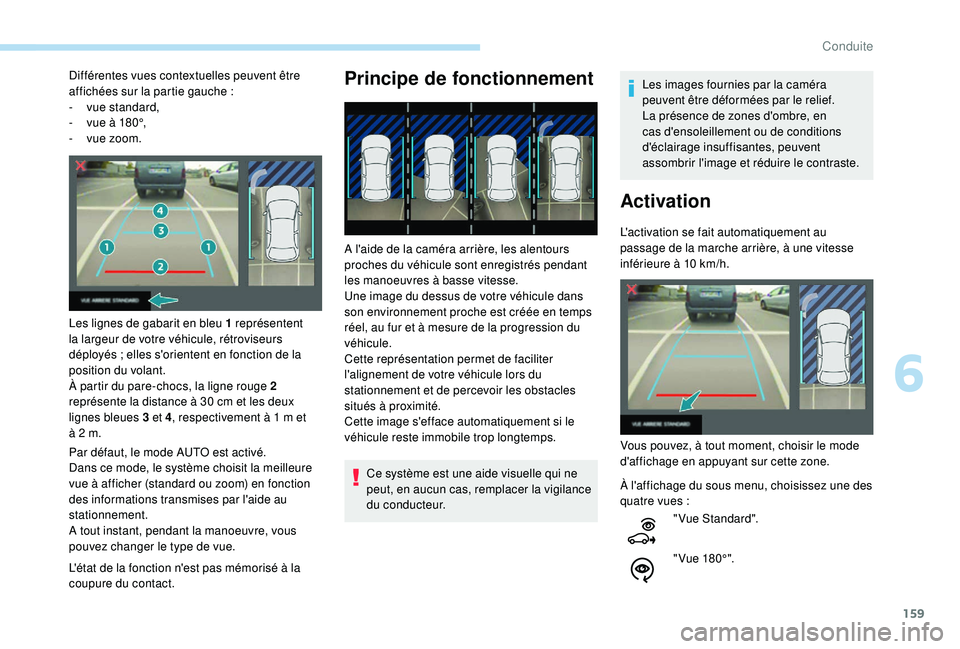

Différentes vues contextuelles peuvent être
affichées sur la partie gauche :
-

v
ue standard,
-

v
ue à 180°,
-

v
ue zoom.
Les lignes de gabarit en bleu 1 représentent
la largeur de votre véhicule, rétroviseurs
déployés
; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs, la ligne rouge 2
représente la distance à 30
cm et les deux
lignes bleues 3 et 4 , respectivement à 1
m et
à 2 m.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom) en fonction
des informations transmises par l'aide au
stationnement.
A tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.Principe de fonctionnement
A l'aide de la caméra arrière, les alentours
proches du véhicule sont enregistrés pendant
les manoeuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel, au fur et à mesure de la progression du
véhicule.
Cette représentation permet de faciliter
l'alignement de votre véhicule lors du
stationnement et de percevoir les obstacles
situés à proximité.
Cette image s'efface automatiquement si le
véhicule reste immobile trop longtemps.
Ce système est une aide visuelle qui ne
peut, en aucun cas, remplacer la vigilance
du conducteur. Les images fournies par la caméra
peuvent être déformées par le relief.
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le contraste.
Activation
L'activation se fait automatiquement au
passage de la marche arrière, à une vitesse
inférieure à 10 km/h.
Vous pouvez, à tout moment, choisir le mode
d'affichage en appuyant sur cette zone.
À l'affichage du sous menu, choisissez une des
quatre vues
:
"Vue Standard".
" Vue 18 0 ° ".
6
Conduite

160
La fonction sera neutralisée :
- E n cas d'attelage d'une remorque
ou de montage d'un porte-vélo sur
attelage (véhicule équipé d'un attelage
installé selon les préconisations du
constructeur).
-

A
u-delà d'environ 10 km/h.
-

A l
'ouverture du hayon.
-

A
u retrait de la marche arrière (l'image
reste affichée pendant 7


secondes).
-

P
ar appui sur la croix rouge dans
le coin supérieur gauche de l'écran
tactile.
Vérifiez régulièrement la propreté de la
lentille de la caméra.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.
Mode AUTO
Vue standard Vue zoom" Vue Zo o m".
" M o de AUTO ".
Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30 cm) lors de la
manoeuvre. Les lignes de gabarit en bleu 1 représentent
la largeur de votre véhicule, rétroviseurs
déployés
; elles s'orientent en fonction de la
position du volant.
À partir du pare-chocs arrière, la ligne rouge
2
représente la distance à 30
cm et les deux
lignes bleues 3 et 4 , respectivement à 1
m et
à 2 m.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
La zone située derrière votre véhicule s'affiche
à l'écran. La caméra enregistre les alentours lors de
la manoeuvre pour créer une vue de dessus
arrière du véhicule dans son environnement
proche, permettant de réaliser une manoeuvre
du véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO
ou par sélection dans le menu de changement
de vue.
Conduite

161

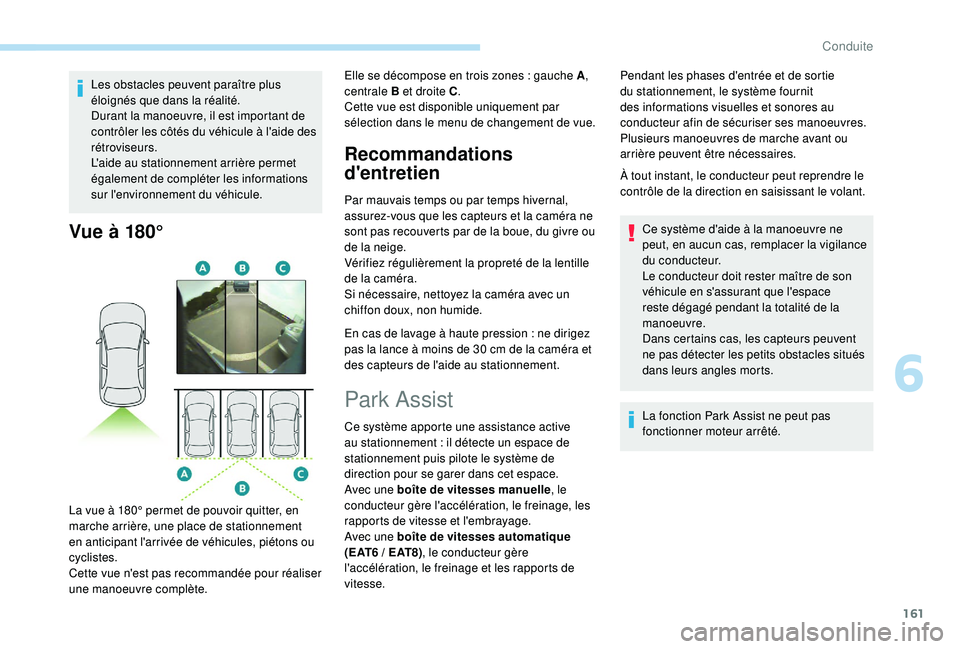

Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manoeuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations
sur l'environnement du véhicule.
Vue à 180°Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs et la caméra ne
sont pas recouverts par de la boue, du givre ou
de la neige.
Vérifiez régulièrement la propreté de la lentille
de la caméra.
Si nécessaire, nettoyez la caméra avec un
chiffon doux, non humide.
En cas de lavage à haute pression
: ne dirigez
pas la lance à moins de 30
cm de la caméra et
des capteurs de l'aide au stationnement.
La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement
en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète. Elle se décompose en trois zones
: gauche A
,
centrale B et droite C .
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist
Ce système apporte une assistance active
au stationnement : il détecte un espace de
stationnement puis pilote le système de
direction pour se garer dans cet espace.
Avec une boîte de vitesses manuelle , le
conducteur gère l'accélération, le freinage, les
rapports de vitesse et l'embrayage.
Avec une boîte de vitesses automatique
( E AT 6


/ E AT 8) , le conducteur gère
l'accélération, le freinage et les rapports de
vitesse. Pendant les phases d'entrée et de sortie
du stationnement, le système fournit
des informations visuelles et sonores au
conducteur afin de sécuriser ses manoeuvres.
Plusieurs manoeuvres de marche avant ou
arrière peuvent être nécessaires.
À tout instant, le conducteur peut reprendre le
contrôle de la direction en saisissant le volant.
Ce système d'aide à la manoeuvre ne
peut, en aucun cas, remplacer la vigilance
du conducteur.
Le conducteur doit rester maître de son
véhicule en s'assurant que l'espace
reste dégagé pendant la totalité de la
manoeuvre.
Dans certains cas, les capteurs peuvent
ne pas détecter les petits obstacles situés
dans leurs angles morts.
La fonction Park Assist ne peut pas
fonctionner moteur arrêté.
6
Conduite

162
A.Stationnement en "créneau".
B. Sortie de stationnement en "créneau".
C. Stationnement en "bataille".
Pendant les phases de manoeuvres, le
volant effectue des rotations rapides
:
ne tenez pas le volant, ne mettez pas les
mains entre les branches du volant.
Prenez garde à tout objet susceptible de
bloquer la manoeuvre (vêtements amples,
écharpes, cravates...) – Risques de
blessure !
Lorsque le Park Assist est activé, il
empêche le passage en mode STOP du
Stop & Start. En mode STOP, l'activation
du Park Assist redémarre le moteur. Le Park Assist prend en charge
l'assistance pour 4 cycles de manoeuvres
au maximum. La fonction se désactive à
l'issue de ces 4 cycles. Si vous estimez
que votre véhicule n'est pas positionné
correctement, vous devrez alors reprendre
le contrôle de la direction pour achever la
manoeuvre.
Le déroulement des manoeuvres et les
instructions de conduite s'affichent sur
l'écran tactile.
Vous devez toujours vérifier les alentours
de votre véhicule avant de commencer
une manoeuvre.La fonction d'aide au stationnement est
indisponible pendant la phase de mesure
de place disponible. Elle intervient
ultérieurement, pendant les manoeuvres
pour vous avertir que votre véhicule se
rapproche d'un obstacle
: le signal sonore
devient continu dès que la distance par
rapport à l'obstacle est inférieure à trente
centimètres.
Si vous aviez désactivé la fonction
d'aide au stationnement, elle sera
automatiquement réactivée au cours des
phases de manoeuvres assistées.
L'activation du Park Assist neutralise la
Surveillance d'angles morts.
Fonctionnement
Aide aux manoeuvres de
stationnement en "créneau"
Dès que vous avez repéré une zone de
stationnement :
F

Sél
ectionnez "Park Assist " dans
le menu Véhicule


/ Conduite,
puis l'onglet Fonctions de
conduite de l'écran tactile pour
activer la fonction.
Le Park Assist apporte une assistance aux
manoeuvres suivantes


:
L'assistance est activée

:
l'affichage de ce pictogramme
et d'une limite de vitesse indique
que les manoeuvres de direction
sont prises en charge par le
système

: ne touchez pas le
volant.
L'assistance est désactivée

:
l'affichage de ce pictogramme
indique que les manoeuvres de
direction ne sont plus prises en
charge par le système

: vous
devez reprendre le contrôle de la
direction.
Conduite

163
F Limitez la vitesse du véhicule à 20 km/h maximum et sélectionnez
" Entrée en Créneau " sur l'écran
tactile.
Pour une entrée en créneau, le système
ne signale pas les emplacements dont
la taille est nettement inférieure ou
supérieure au gabarit du véhicule.
F

A

ctionnez l'indicateur de direction vers le
côté de stationnement choisi, pour activer
la fonction de mesure. Vous devez rouler à
une distance comprise entre 0,5
m et 1,5 m
de la rangée de véhicules en stationnement. F
R oulez lentement en suivant les instructions
jusqu'à ce que le système trouve une place
disponible.
F

A
vancez lentement jusqu'à l'affichage d'un
message, accompagné d'un signal sonore,
vous demandant de passer la marche
arrière. F
P assez la marche arrière, lâchez le volant
et démarrez sans dépasser la vitesse de
7


km/h.
F

L
a manoeuvre de stationnement assistée
est en cours.
Sans dépasser la vitesse de 7
km/h,
effectuez les manoeuvres d'avance ou de
recul, en vous aidant des avertissements de
la fonction "Aide au stationnement", jusqu'à
l'indication de la fin de la manoeuvre.
6
Conduite

164
Aide aux manoeuvres de sortie
de "créneau"
F Lorsque vous souhaitez quitter un emplacement de stationnement en
"créneau", allumez le moteur.
F

V
éhicule à l'arrêt, sélectionnez
" Park Assist " dans le menu
Véhicule


/ Conduite, puis
l'onglet Fonctions de conduite
de l'écran tactile pour activer la
fonction.
F

A
ppuyez sur "Sor tie de Créneau "
sur l'écran tactile.
F

À l
a fin de la manoeuvre, le témoin de
fonctionnement s'éteint au combiné,
accompagné d'un message et d'un signal
sonore.
L'assistance se désactive : vous pouvez
reprendre la main.Aide aux manoeuvres de
stationnement en "bataille"
F Dès que vous avez repéré une zone de stationnement,
sélectionnez " Park Assist" dans
le menu Véhicule


/ Conduite,
puis l'onglet Fonctions de
conduite de l'écran tactile pour
activer la fonction.
F

L
imitez la vitesse du véhicule
à 20
km/h au maximum et
sélectionnez " Entrée en Bataille "
sur l'écran tactile.
F

A

ctionnez l'indicateur de direction vers le
côté de sortie choisi.
F

E

ngagez la marche arrière ou la marche
avant et lâchez le volant.
F

L

a manoeuvre de stationnement assistée
est en cours. Sans dépasser la vitesse
de 5

km/h, effectuez les manoeuvres
d'avance ou de recul en vous aidant des
avertissements de la fonction "Aide au
stationnement", jusqu'à l'indication de la fin
de la manoeuvre. La manoeuvre est terminée dès que l'axe des
roues avant du véhicule est sorti de la place de
stationnement.
A la fin de la manoeuvre, le témoin de
fonctionnement s'éteint au combiné,
accompagné d'un message et d'un signal
sonore.
L'assistance se désactive
: vous pouvez
reprendre la main.
Conduite

165
Lorsque plusieurs emplacements
successifs sont détectés, le véhicule sera
dirigé vers le dernier.
F

A
ctionnez l'indicateur de direction vers le
côté de stationnement choisi, pour activer
la fonction de mesure. Vous devez rouler à
une distance comprise entre 0,5 m et 1,5 m
de la rangée de véhicules en stationnement.
F

R
oulez lentement en suivant les instructions
jusqu'à ce que le système trouve une place
disponible. F
A
vancez lentement jusqu'à l'affichage du
message accompagné d'un signal sonore,
vous demandant de passer la marche
arrière.
F
P
assez la marche arrière, lâchez le volant
et démarrez sans dépasser la vitesse de
7

km/h.F
L
a manoeuvre de stationnement assistée
est en cours.
Sans dépasser la vitesse de 7 km/h, suivez
les instructions affichées au combiné
en vous aidant des avertissements de la
fonction "Aide au stationnement", jusqu'à
l'indication de la fin de la manoeuvre.
À la fin de la manoeuvre, le témoin de
fonctionnement s'éteint au combiné,
accompagné d'un message et d'un signal
sonore.
L'assistance se désactive : vous pouvez
reprendre la main.
6
Conduite

166

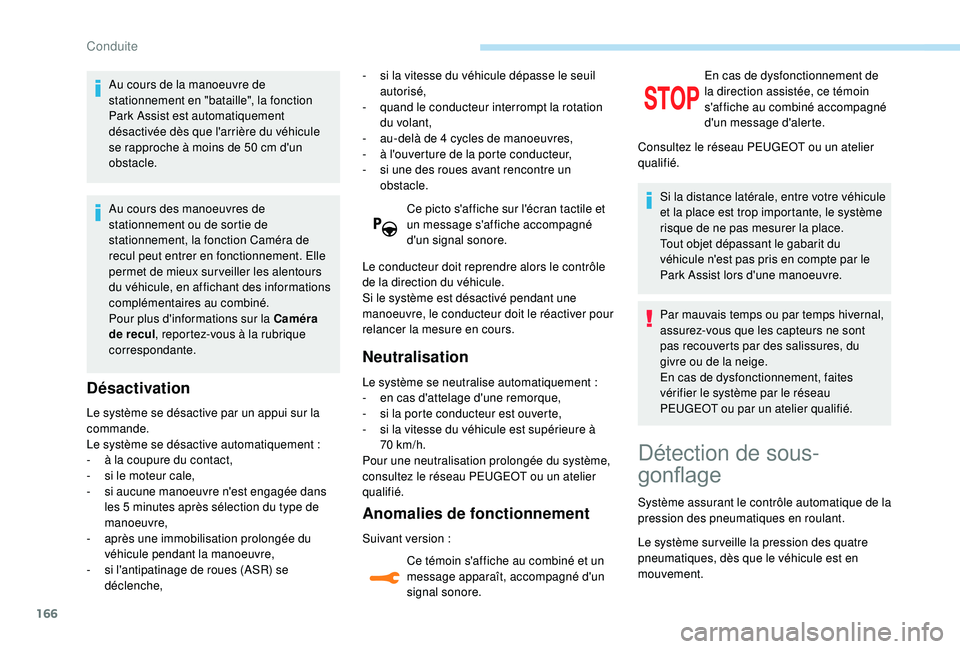

Au cours de la manoeuvre de
stationnement en "bataille", la fonction
Park Assist est automatiquement
désactivée dès que l'arrière du véhicule
se rapproche à moins de 50 cm d'un
obstacle.
Au cours des manoeuvres de
stationnement ou de sortie de
stationnement, la fonction Caméra de
recul peut entrer en fonctionnement. Elle
permet de mieux sur veiller les alentours
du véhicule, en affichant des informations
complémentaires au combiné.
Pour plus d'informations sur la Caméra
de recul , reportez-vous à la rubrique
correspondante.
Désactivation
Le système se désactive par un appui sur la
commande.
Le système se désactive automatiquement
:
-

à l
a coupure du contact,
-

s
i le moteur cale,
-

s
i aucune manoeuvre n'est engagée dans
les 5
minutes après sélection du type de
manoeuvre,
-

a
près une immobilisation prolongée du
véhicule pendant la manoeuvre,
-

s
i l'antipatinage de roues (ASR) se
déclenche, Ce picto s'affiche sur l'écran tactile et
un message s'affiche accompagné
d'un signal sonore.
Le conducteur doit reprendre alors le contrôle
de la direction du véhicule.
Si le système est désactivé pendant une
manoeuvre, le conducteur doit le réactiver pour
relancer la mesure en cours.
Neutralisation
Le système se neutralise automatiquement :
- e n cas d'attelage d'une remorque,
-

s
i la porte conducteur est ouverte,
-

s
i la vitesse du véhicule est supérieure à
70


km/h.
Pour une neutralisation prolongée du système,
consultez le réseau PEUGEOT ou un atelier
qualifié.
Anomalies de fonctionnement
Suivant version :
Ce témoin s'affiche au combiné et un
message apparaît, accompagné d'un
signal sonore. En cas de dysfonctionnement de
la direction assistée, ce témoin
s'affiche au combiné accompagné
d'un message d'alerte.
Si la distance latérale, entre votre véhicule
et la place est trop importante, le système
risque de ne pas mesurer la place.
Tout objet dépassant le gabarit du
véhicule n'est pas pris en compte par le
Park Assist lors d'une manoeuvre.
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par des salissures, du
givre ou de la neige.
En cas de dysfonctionnement, faites
vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Détection de sous-
gonflage
Système assurant le contrôle automatique de la
pression des pneumatiques en roulant.
Le système sur veille la pression des quatre
pneumatiques, dès que le véhicule est en
mouvement.
-

s

i la vitesse du véhicule dépasse le seuil
autorisé,
-

q

uand le conducteur interrompt la rotation
du volant,
-

a

u-delà de 4 cycles de manoeuvres,
-

à l

'ouverture de la porte conducteur,
-

s

i une des roues avant rencontre un
obstacle.
Conduite
