151

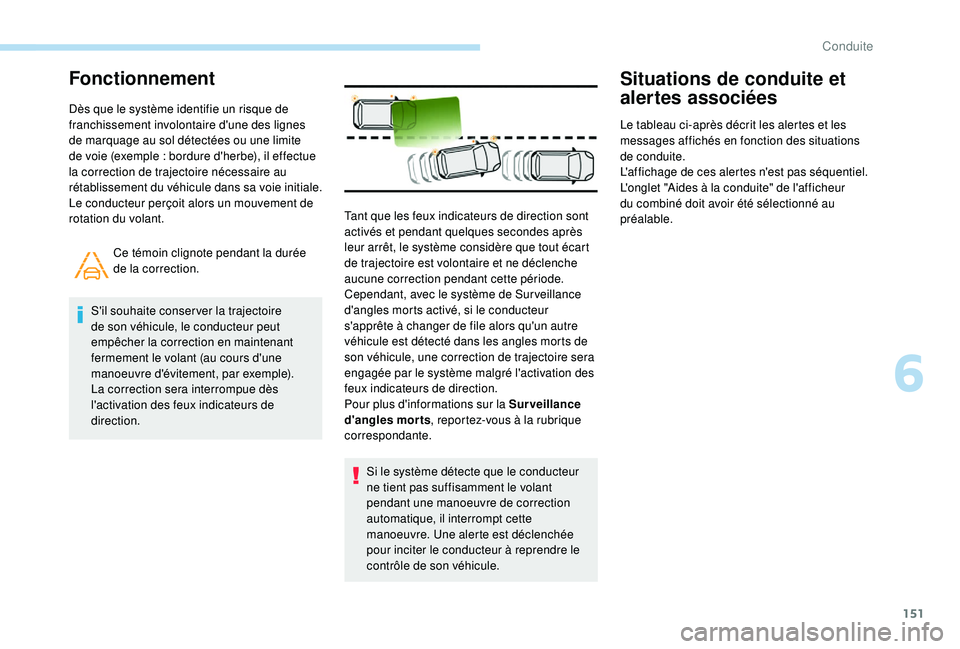

Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées ou une limite
de voie (exemple : bordure d'herbe), il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée
de la correction.
S'il souhaite conser ver la trajectoire
de son véhicule, le conducteur peut
empêcher la correction en maintenant
fermement le volant (au cours d'une
manoeuvre d'évitement, par exemple).
La correction sera interrompue dès
l'activation des feux indicateurs de
direction.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manoeuvre de correction
automatique, il interrompt cette
manoeuvre. Une alerte est déclenchée
pour inciter le conducteur à reprendre le
contrôle de son véhicule.
Situations de conduite et
alertes associées
Le tableau ci-après décrit les alertes et les
messages affichés en fonction des situations
de conduite.
L'affichage de ces alertes n'est pas séquentiel.
L'onglet "Aides à la conduite" de l'afficheur
du combiné doit avoir été sélectionné au
préalable.
Tant que les feux indicateurs de direction sont
activés et pendant quelques

secondes après
leur arrêt, le système considère que tout écart
de trajectoire est volontaire et ne déclenche
aucune correction pendant cette période.
Cependant, avec le système de Sur veillance
d'angles morts activé, si le conducteur
s'apprête à changer de file alors qu'un autre
véhicule est détecté dans les angles morts de
son véhicule, une correction de trajectoire sera
engagée par le système malgré l'activation des
feux indicateurs de direction.
Pour plus d'informations sur la Surveillance
d'angles morts , reportez-vous à la rubrique
correspondante.
6
Conduite

152
État de la
fonctionTémoin Affichage et/ou message associé
Commentaires
OFF
(g r i s)Fonction désactivée.
ON Fonction active, conditions non remplies


:
-

v
itesse inférieure à 65 km/h,
-

p
as de reconnaissance de ligne,
-

ES
C désactivé ou en cours de régulation,
-

c
onduite "sportive".
ON Désactivation
/ Mise en veille automatique de la fonction (par exemple :
détection d'une remorque, utilisation de la roue de secours "galette"
fournie avec le véhicule).
État de la
fonction Témoin Affichage et/ou message associé
Commentaires
ON
(ver t)Détection du marquage au sol.
Vitesse supérieure à 65
km/h.
ON (orange)
/ (vert)Le système corrige la trajectoire du côté où le risque de franchissement
a été détecté (ligne orange).
ON "Reprenez le volant en main". -

S
i, pendant la correction, le système détecte que le conducteur
ne tient pas le volant depuis quelques
secondes, il interrompt la
correction et redonne la main au conducteur.
-

Pe
ndant la correction de trajectoire, le système constate que la
correction sera insuffisante et qu'une ligne continue est franchie
(ligne orange)
: le conducteur est averti qu'il doit impérativement
compléter la correction de trajectoire.
Conduite

153
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
-

ES
C désactivé ou en cours de régulation,
-

v
itesse inférieure à 65 km/h ou supérieure à
180


km/h,
-

b
ranchement électrique d'une remorque,
-

d
étection de l'utilisation d'une roue de
secours de type "galette" (la détection
n'est pas immédiate, il est recommandé de
désactiver la fonction),
-

d
étection d'un comportement de conduite
dynamique, pression sur la pédale de frein
ou d'accélérateur,
-

r
oulage au-delà des lignes de marquage,
-

a
ctivation des feux indicateurs de direction,
-

f
ranchissement de la ligne intérieure d'un
virage,
-

r
oulage en virage serré,
-

d
étection d'une inactivité du conducteur
pendant une correction. Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes
:
- m auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chute de neige, pluie, brouillard),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières),
-

z
one du pare-brise située devant la
caméra encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m
arquages au sol usés, masqués
(neige, boue) ou multiples (zones de
travaux),
-

f
aible distance avec le véhicule qui
précède (les marquages au sol ne
peuvent pas être détectés),
-
r

outes étroites, sinueuses.
Risque de déclenchements
indésirables
Dans les cas suivants, il est recommandé de
désactiver la fonction :
-

c
onduite sur chaussée en mauvais état,
-
c

onditions météorologiques défavorables,
-

c
onduite sur des terrains à faible adhérence
(ve r g l a s). Le système n'est pas conçu pour les situations
de conduites suivantes


:
-
c
onduite sur un anneau de vitesse,
-
c
onduite avec une remorque,
-
r
oulage sur un banc à rouleaux,
-
r
oulage sur chaussée non stabilisée.
Neutralisation /
Activation
Sans écran tactile
F A tout moment, effectuez un appui long sur
ce bouton pour neutraliser le système.
La neutralisation est signalée par
l'allumage du voyant du bouton et de
ce témoin au combiné.
La réactivation s'effectue par un appui court.
Avec écran tactile
L'activation / neutralisation de la
fonction se fait par le menu Véhicule /
Conduite de l'écran tactile.
Sélectionnez l'onglet " Fonctions de conduite "
puis " Aide maintien dans la voie ".
6
Conduite

154
Anomalie de
fonctionnement
Surveillance d'angles
morts
Ce système est conçu pour améliorer la
sécurité de conduite et ne se substitue en
aucun cas à l'utilisation des rétroviseurs
extérieurs et intérieur. Il incombe au
conducteur de surveiller en permanence
l'état de la circulation, d'évaluer la
distance et la vitesse relative des autres
véhicules, d'anticiper leurs manoeuvres
avant de décider de changer de file.
Le système de Sur veillance d'angles
morts ne remplace pas la vigilance du
c o n d u c t e u r.
Fonctionnement
L'activation et la neutralisation de la
fonction s'effectuent en passant par
le menu Véhicule

/ Conduite, puis
l'onglet Fonctions de conduite de
l'écran tactile.
L'état du système reste en mémoire à la
coupure du contact.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Des capteurs, placés sur les pare-chocs avant
et arrière, sur veillent les zones d'angle mort.
L'alerte est donnée par un voyant qui s'allume
dans le rétroviseur du côté concerné dès qu'un
véhicule – automobile, camion, cycle – est
détecté et que ces conditions sont remplies
:
-

t

ous les véhicules roulent dans le même
sens de circulation et sur des voies
rapprochées,
-

l

a vitesse de votre véhicule est comprise
entre 12
km/h et 140 km/h,
-

l

orsque vous dépassez un véhicule avec un
écart de vitesse inférieur à 10
km/h,
-

l

orsqu'un véhicule vous dépasse avec un
écart de vitesse inférieur à 25
km/h,
-

l

e flux de circulation est fluide,
En cas de dysfonctionnement du système,
vous êtes averti par l'allumage de ces témoins
au combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Ce système d'aide à la conduite avertit le
conducteur de la présence d'un autre véhicule
dans les zones d'angle mort de son véhicule
(zones masquées du champ de vision du
conducteur), dès lors que celle-ci présente un
danger potentiel.
Un voyant lumineux fixe apparaît dans le
rétroviseur du côté concerné

:
-

d

e manière immédiate, lorsque l'on est
doublé,
-

a

près un délai d'une

seconde environ,
lorsque l'on dépasse lentement un véhicule.
Conduite

155

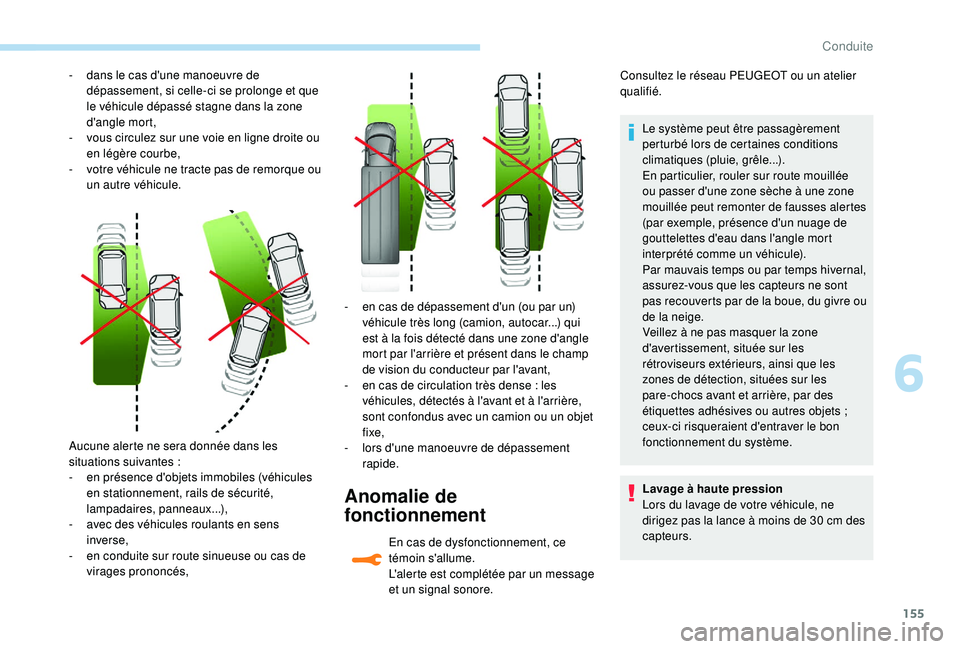

Aucune alerte ne sera donnée dans les
situations suivantes :
-

e
n présence d'objets immobiles (véhicules
en stationnement, rails de sécurité,
lampadaires, panneaux...),
-

a
vec des véhicules roulants en sens
inverse,
-

e
n conduite sur route sinueuse ou cas de
virages prononcés, -

e
n cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar...) qui
est à la fois détecté dans une zone d'angle
mort par l'arrière et présent dans le champ
de vision du conducteur par l'avant,
-
e
n cas de circulation très dense : les
véhicules, détectés à l'avant et à l'arrière,
sont confondus avec un camion ou un objet
fixe,
- l ors d'une manoeuvre de dépassement
rapide.
Anomalie de
fonctionnement
En cas de dysfonctionnement, ce
témoin s'allume.
L'alerte est complétée par un message
et un signal sonore. Consultez le réseau PEUGEOT ou un atelier
qualifié.
Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut remonter de fausses alertes
(par exemple, présence d'un nuage de
gouttelettes d'eau dans l'angle mort
interprété comme un véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre ou
de la neige.
Veillez à ne pas masquer la zone
d'avertissement, située sur les
rétroviseurs extérieurs, ainsi que les
zones de détection, situées sur les
pare-chocs avant et arrière, par des
étiquettes adhésives ou autres objets ;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
-

d

ans le cas d'une manoeuvre de
dépassement, si celle-ci se prolonge et que
le véhicule dépassé stagne dans la zone
d'angle mort,
-

v

ous circulez sur une voie en ligne droite ou
en légère courbe,
-

v

otre véhicule ne tracte pas de remorque ou
un autre véhicule.
Lavage à haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30 cm des
capteurs.
6
Conduite

156

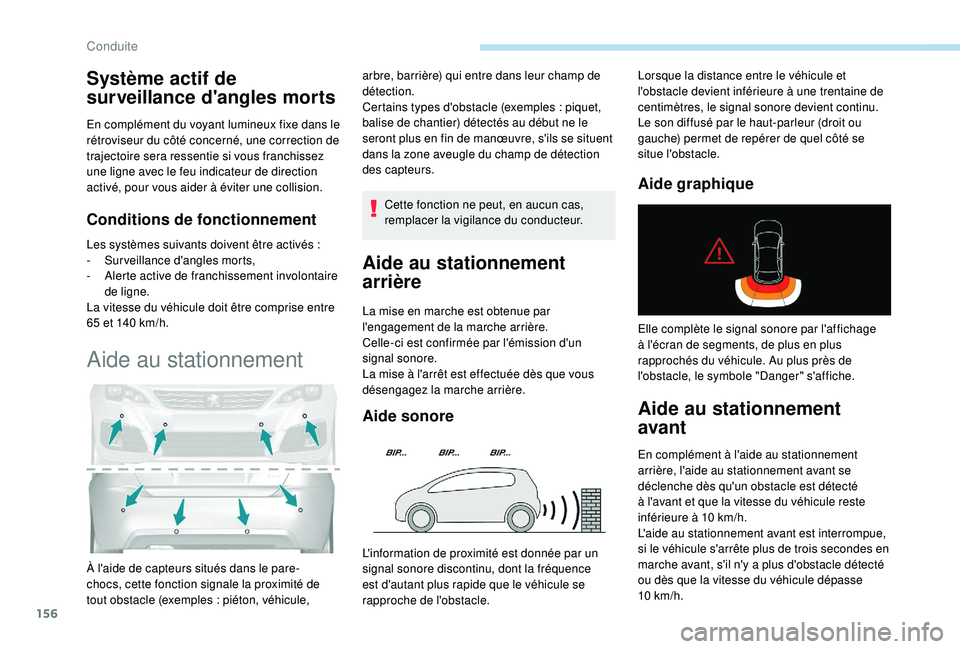

Système actif de
surveillance d'angles morts
En complément du voyant lumineux fixe dans le
rétroviseur du côté concerné, une correction de
trajectoire sera ressentie si vous franchissez
une ligne avec le feu indicateur de direction
activé, pour vous aider à éviter une collision.
Conditions de fonctionnement
Les systèmes suivants doivent être activés :
- S urveillance d'angles morts,
-

A
lerte active de franchissement involontaire
de ligne.
La vitesse du véhicule doit être comprise entre
65 et 140
km/h.
Aide au stationnement
Cette fonction ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore Aide graphique
À l'aide de capteurs situés dans le pare-
chocs, cette fonction signale la proximité de
tout obstacle (exemples
: piéton, véhicule, arbre, barrière) qui entre dans leur champ de
détection.
Certains types d'obstacle (exemples
: piquet,
balise de chantier) détectés au début ne le
seront plus en fin de manœuvre, s'ils se situent
dans la zone aveugle du champ de détection
des capteurs.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle. Lorsque la distance entre le véhicule et
l'obstacle devient inférieure à une trentaine de
centimètres, le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10
km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.
Elle complète le signal sonore par l'affichage
à l'écran de segments, de plus en plus
rapprochés du véhicule. Au plus près de
l'obstacle, le symbole "Danger" s'affiche.
Conduite

157

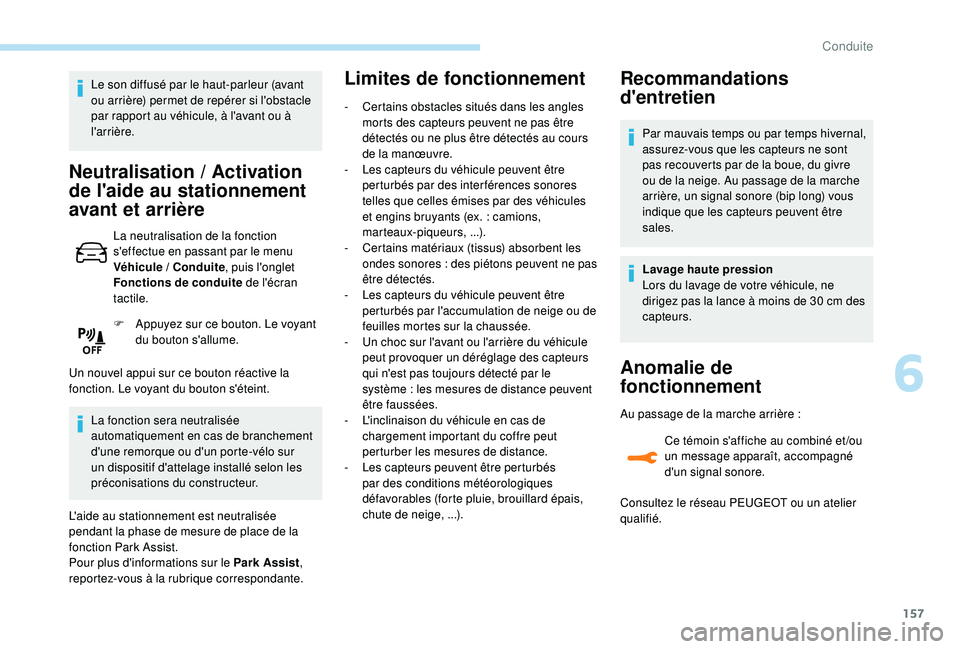

Le son diffusé par le haut-parleur (avant
ou arrière) permet de repérer si l'obstacle
par rapport au véhicule, à l'avant ou à
l'arrière.
Neutralisation / Activation
de l'aide au stationnement
avant et arrière
La neutralisation de la fonction
s'effectue en passant par le menu
Véhicule


/ Conduite , puis l'onglet
Fonctions de conduite de l'écran
tactile.
F

A
ppuyez sur ce bouton. Le voyant
du bouton s'allume.
Un nouvel appui sur ce bouton réactive la
fonction. Le voyant du bouton s'éteint. La fonction sera neutralisée
automatiquement en cas de branchement
d'une remorque ou d'un porte-vélo sur
un dispositif d'attelage installé selon les
préconisations du constructeur.
L'aide au stationnement est neutralisée
pendant la phase de mesure de place de la
fonction Park Assist.
Pour plus d'informations sur le Park Assist ,
reportez-vous à la rubrique correspondante.
Limites de fonctionnement
- Certains obstacles situés dans les angles morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manœuvre.
-

L
es capteurs du véhicule peuvent être
perturbés par des inter férences sonores
telles que celles émises par des véhicules
et engins bruyants (ex.
: camions,
marteaux-piqueurs,


...).
-

C
ertains matériaux (tissus) absorbent les
ondes sonores
: des piétons peuvent ne pas
être détectés.
-

L
es capteurs du véhicule peuvent être
perturbés par l'accumulation de neige ou de
feuilles mortes sur la chaussée.
-

U
n choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le
système
: les mesures de distance peuvent
être faussées.
-

L
'inclinaison du véhicule en cas de
chargement important du coffre peut
perturber les mesures de distance.
-

L
es capteurs peuvent être perturbés
par des conditions météorologiques
défavorables (forte pluie, brouillard épais,
chute de neige,
...).
Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre
ou de la neige. Au passage de la marche
arrière, un signal sonore (bip long) vous
indique que les capteurs peuvent être
sales.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30 cm des
capteurs.
Anomalie de
fonctionnement
Au passage de la marche arrière :
C e témoin s'affiche au combiné et /ou
un message apparaît, accompagné
d'un signal sonore.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
6
Conduite

158
Caméra de recul
La caméra de recul ne peut, en aucun
cas, remplacer la vigilance du conducteur.Ils sont représentés comme un traçage
"au sol" et ne permettent pas de situer le
véhicule par rapport à des obstacles hauts
(exemple
: autres véhicules, ...).
Une déformation de l'image est normale.
Il est normal de constater l'affichage d'une
partie de la plaque d'immatriculation en
bas de l'écran.
Les traits bleus 1 représentent la direction
générale du véhicule (l'écart correspond à la
largeur de votre véhicule sans les rétroviseurs).
Le trait rouge 2 représente la distance à 30 cm
environ après la limite du pare-chocs arrière de
votre véhicule.
Les traits verts 3 représentent les distances à
1 et 2 mètres environ après la limite du pare-
chocs arrière de votre véhicule.
Les courbes bleues turquoise


4 représentent
les rayons de braquage maximum.
L'ouverture du volet de coffre entraînera la
disparition de l'affichage.
Nettoyez périodiquement la caméra de
recul avec un chiffon doux, non humide.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm de
l'optique de la caméra.
Visiopark 1
La caméra de recul s'active automatiquement
au passage de la marche arrière.
L'image s'affiche sur l'écran tactile.
La représentation en surimpression des traits
permet d'aider à la manœuvre. Moteur tournant, dès l'engagement de la
marche arrière, ce système permet d'afficher
sur l'écran tactile des vues des alentours
proches de votre véhicule à l'aide d'une caméra
située à l'arrière du véhicule.
L'écran se divise en deux parties
: à gauche,
une vue contextuelle
; à droite, une vue de
dessus du véhicule dans son environnement
proche.
Les capteurs d'aide au stationnement
complètent l'information sur la vue de dessus
du véhicule.
Conduite
