2018 Peugeot 308 Handleiding (in Dutch)

191

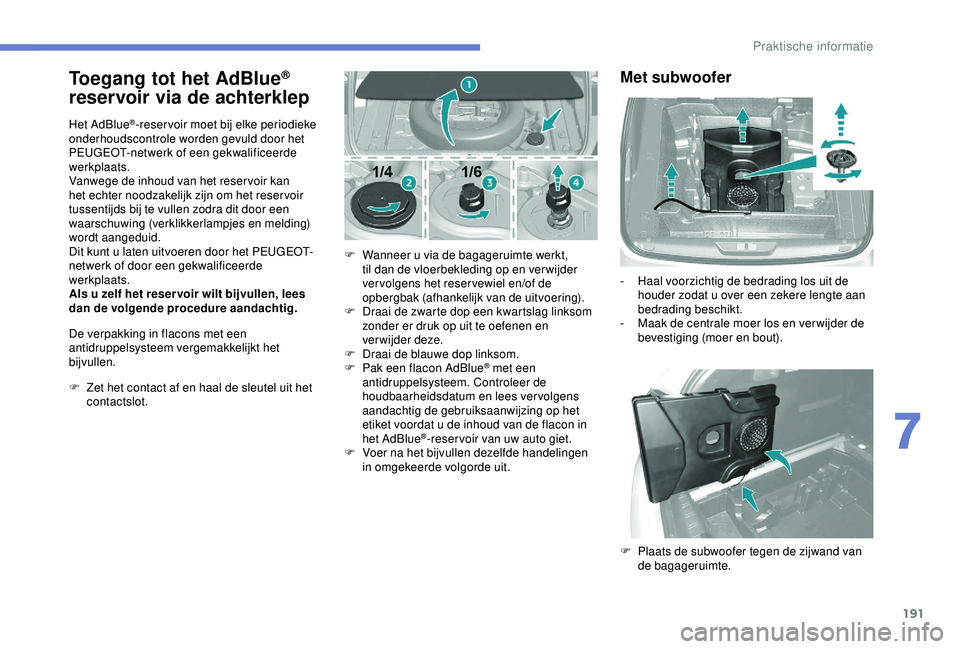

Toegang tot het AdBlue®
reservoir via de achterklep
Het AdBlue®-reser voir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reser voir kan
het echter noodzakelijk zijn om het reser voir
tussentijds bij te vullen zodra dit door een
waarschuwing (verklikkerlampjes en melding)
wordt aangeduid.
Dit kunt u laten uitvoeren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reser voir wilt bijvullen, lees
dan de volgende procedure aandachtig.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het
bijvullen.
F

Z

et het contact af en haal de sleutel uit het
contactslot. F

W
anneer u via de bagageruimte werkt,
til dan de vloerbekleding op en ver wijder
vervolgens het reservewiel en/of de
opbergbak (afhankelijk van de uitvoering).
F

D
raai de zwarte dop een kwartslag linksom
zonder er druk op uit te oefenen en
verwijder deze.
F

D
raai de blauwe dop linksom.
F

P
ak een flacon AdBlue
® met een
antidruppelsysteem. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®-reser voir van uw auto giet.
F
V
oer na het bijvullen dezelfde handelingen
in omgekeerde volgorde uit.
Met subwoofer
- Haal voorzichtig de bedrading los uit de houder zodat u over een zekere lengte aan
bedrading beschikt.
-

M
aak de centrale moer los en ver wijder de
bevestiging (moer en bout).
F

P
laats de subwoofer tegen de zijwand van
de bagageruimte.
7
Praktische informatie

192
Lees de volgende procedure aandachtig om
correct bij te vullen.
F
Z
et het contact af en haal de sleutel uit het
contactslot.
F

Z
org dat de auto is ontgrendeld en open de
brandstofvulklep. Draai de blauwe vuldop
van het AdBlue
®-reservoir linksom.
F

H

oud een flacon of jerrycan met
AdBlue
® bij de hand. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon/
jerrycan in het AdBlue
®-reser voir van uw
auto giet.
Of
F

S

teek het vulpistool van de AdBlue
®-pomp
in de vulopening van het reser voir en vul bij
tot het vulpistool automatisch afslaat.
Belangrijk:
Om er voor te zorgen dat het AdBlue
®-
reser voir niet overstroomt, wordt
aanbevolen:
F

O

m 10 tot 13

liter bij te vullen met
behulp van AdBlue
®-flacons.
Of
F

O

m bij een tankstation bij te vullen
tot het vulpistool maximaal drie keer
automatisch is afgeslagen.
F

V

oer na het bijvullen dezelfde handelingen
in omgekeerde volgorde uit.

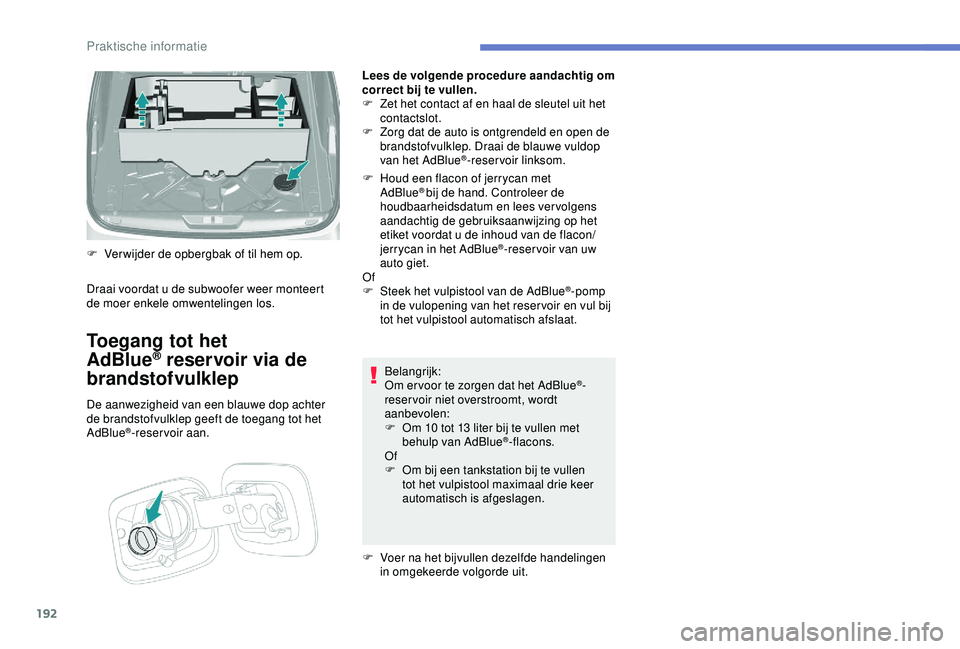

Toegang tot het
AdBlue® reservoir via de
brandstofvulklep
De aanwezigheid van een blauwe dop achter
de brandstofvulklep geeft de toegang tot het
AdBlue
®-reservoir aan.
Draai voordat u de subwoofer weer monteert
de moer enkele omwentelingen los. F

V

er wijder de opbergbak of til hem op.
Praktische informatie

193

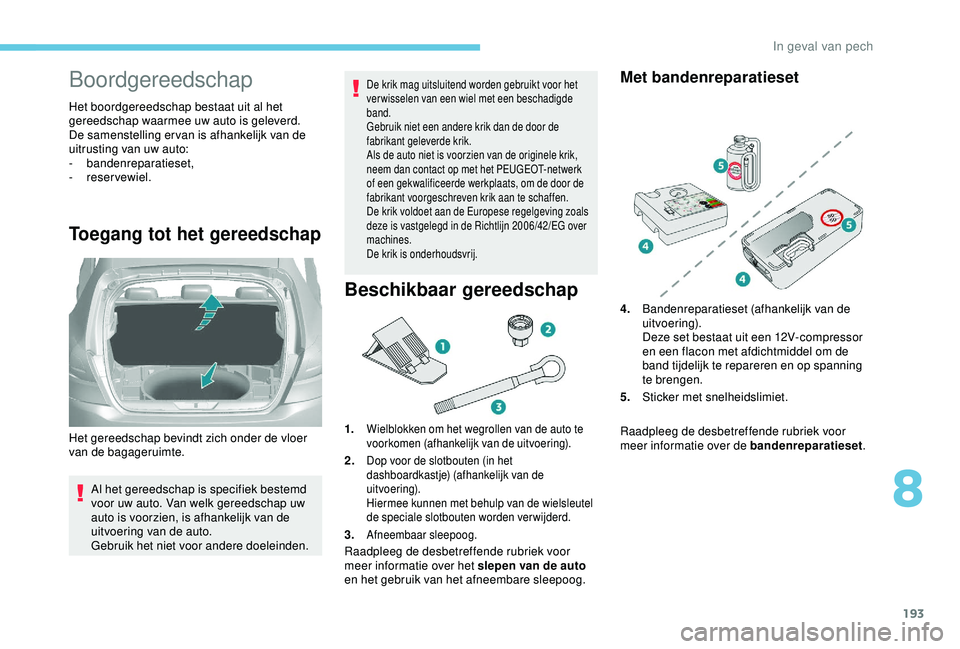

Boordgereedschap
Het boordgereedschap bestaat uit al het
gereedschap waarmee uw auto is geleverd.
De samenstelling er van is afhankelijk van de
uitrusting van uw auto:
-

bandenreparatieset,
-


reservewiel.
Toegang tot het gereedschap
Al het gereedschap is specifiek bestemd
voor uw auto. Van welk gereedschap uw
auto is voorzien, is afhankelijk van de
uitvoering van de auto.
Gebruik het niet voor andere doeleinden.
De krik mag uitsluitend worden gebruikt voor het
ver wisselen van een wiel met een beschadigde
band.
Gebruik niet een andere krik dan de door de
fabrikant geleverde krik.
Als de auto niet is voorzien van de originele krik,
neem dan contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats, om de door de
fabrikant voorgeschreven krik aan te schaffen.
De krik voldoet aan de Europese regelgeving zoals
deze is vastgelegd in de Richtlijn 2006/42/EG over
machines.
De krik is onderhoudsvrij.
Beschikbaar gereedschap
1.Wielblokken om het wegrollen van de auto te
voorkomen (afhankelijk van de uitvoering).
2.Dop voor de slotbouten (in het
dashboardkastje) (afhankelijk van de
uitvoering).
Hiermee kunnen met behulp van de wielsleutel
de speciale slotbouten worden verwijderd.
3.Afneembaar sleepoog.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het slepen van de auto
en het gebruik van het afneembare sleepoog.
Met bandenreparatieset
Het gereedschap bevindt zich onder de vloer
van de bagageruimte. Raadpleeg de desbetreffende rubriek voor
meer informatie over de bandenreparatieset
.
4.
Bandenreparatieset (afhankelijk van de
uitvoering).
Deze set bestaat uit een 12V-compressor
en een flacon met afdichtmiddel om de
band tijdelijk te repareren en op spanning
te brengen.
5. Sticker met snelheidslimiet.
8
In geval van pech

194

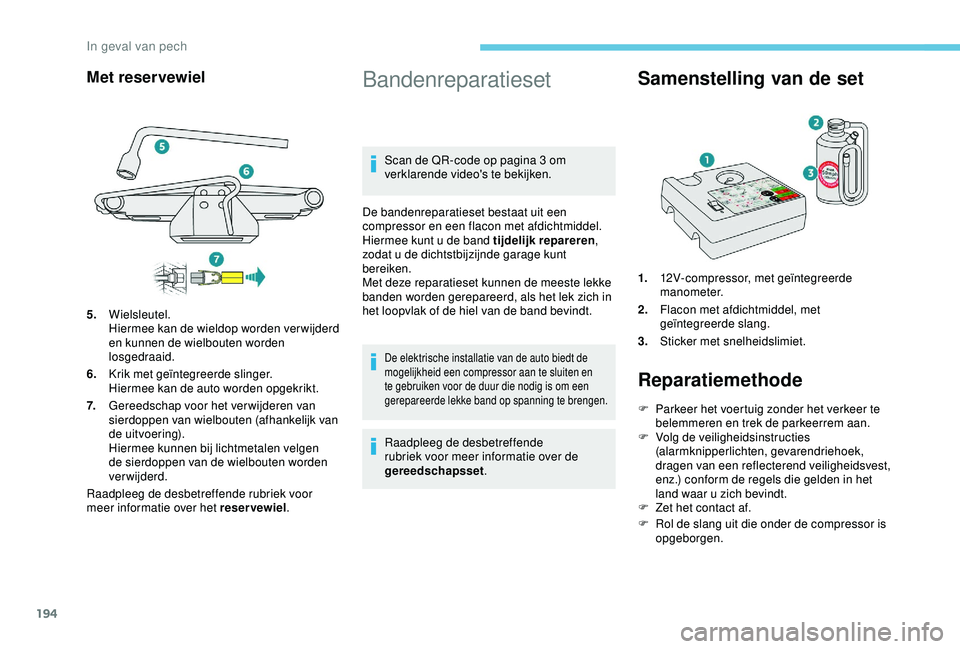

Met reservewiel
Raadpleeg de desbetreffende rubriek voor
meer informatie over het reser vewiel.
Bandenreparatieset
Scan de QR-code op pagina 3 om
verklarende video's te bekijken.
De bandenreparatieset bestaat uit een
compressor en een flacon met afdichtmiddel.
Hiermee kunt u de band tijdelijk repareren ,
zodat u de dichtstbijzijnde garage kunt
bereiken.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.
De elektrische installatie van de auto biedt de
mogelijkheid een compressor aan te sluiten en
te gebruiken voor de duur die nodig is om een
gerepareerde lekke band op spanning te brengen.
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
gereedschapsset .
Samenstelling van de set
1.12V-compressor, met geïntegreerde
manometer.
2. Flacon met afdichtmiddel, met
geïntegreerde slang.
3. Sticker met snelheidslimiet.

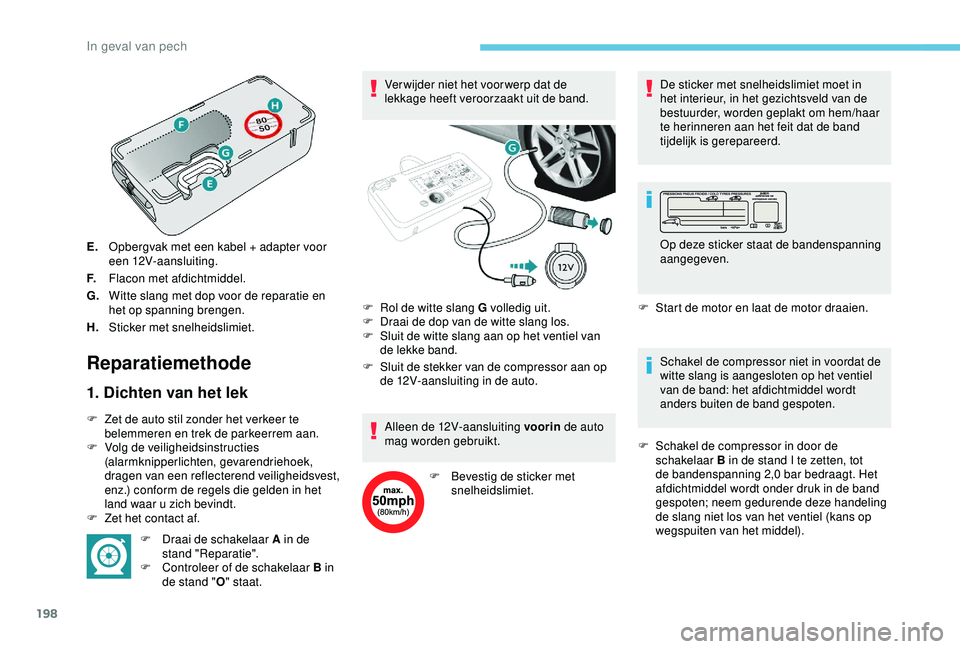

Reparatiemethode
F Parkeer het voertuig zonder het verkeer te
belemmeren en trek de parkeerrem aan.
F

V
olg de veiligheidsinstructies
(alarmknipperlichten, gevarendriehoek,
dragen van een reflecterend veiligheidsvest,
enz.) conform de regels die gelden in het
land waar u zich bevindt.
F

Z
et het contact af.
F

R
ol de slang uit die onder de compressor is
opgeborgen.
5.
Wielsleutel.
Hiermee kan de wieldop worden ver wijderd
en kunnen de wielbouten worden
losgedraaid.
6. Krik met geïntegreerde slinger.
Hiermee kan de auto worden opgekrikt.
7. Gereedschap voor het ver wijderen van
sierdoppen van wielbouten (afhankelijk van
de uitvoering).
Hiermee kunnen bij lichtmetalen velgen
de sierdoppen van de wielbouten worden
verwijderd.
In geval van pech

195
Ver wijder niet het voor werp dat de
lekkage heeft veroorzaakt uit de band.
F

S
luit de slang van de compressor aan op de
flacon met afdichtmiddel. F
H
aal het dopje van het ventiel van de lekke
band en bewaar het op een schone plaats.
F
C
ontroleer of de schakelaar van de
compressor in de stand " O" staat.
F

R
ol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
F

S
luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

K
eer de flacon met afdichtmiddel om en
bevestig deze aan de desbetreffende
uitsparing van de compressor. F
S luit de slang van de flacon met
afdichtmiddel aan op het ventiel van de
lekke band en zet hem stevig vast.
Alleen de 12V-aansluiting voorin de auto
mag worden gebruikt. F

Be
vestig de sticker met
snelheidslimiet. De sticker met snelheidslimiet moet in
het interieur, in het gezichtsveld van de
bestuurder, worden geplakt om hem/haar
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Op deze sticker staat de bandenspanning
aangegeven.
F Z et het contact aan.
F
A
ctiveer de compressor door de
schakelaar in de stand " l" te zetten tot
de bandenspanning 2


bar bedraagt. Het
afdichtmiddel wordt onder druk in de band
gespoten; maak de slang niet los van het
ventiel tijdens deze handeling (kans op
wegspuiten van het middel).
8
In geval van pech

196

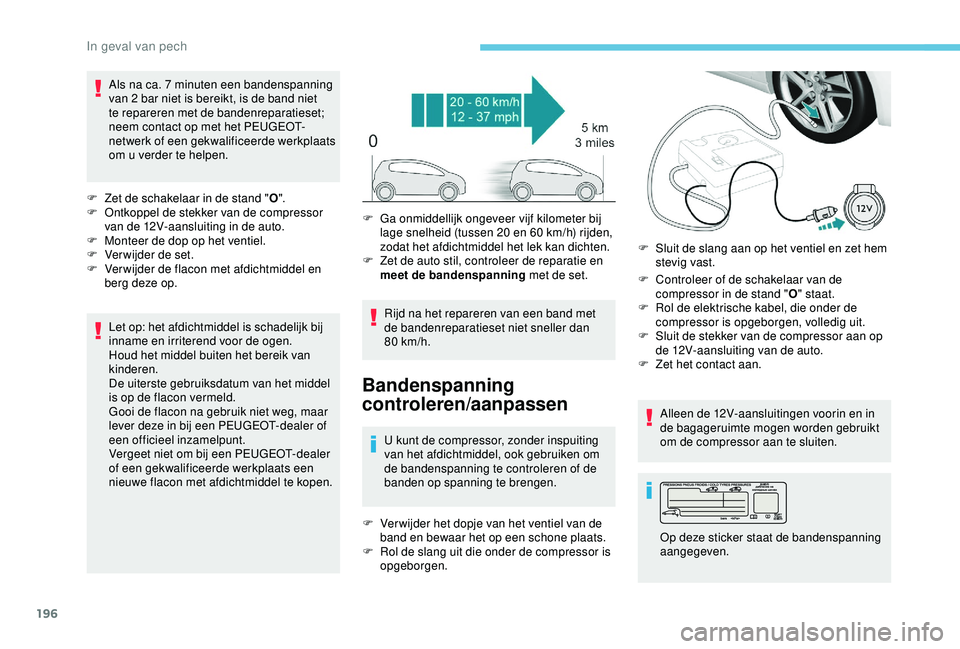

Als na ca. 7 minuten een bandenspanning
v an 2 bar niet is bereikt, is de band niet
te repareren met de bandenreparatieset;
neem contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats
om u verder te helpen.
F

Z
et de schakelaar in de stand " O".
F

O
ntkoppel de stekker van de compressor
van de 12V-aansluiting in de auto.
F

M
onteer de dop op het ventiel.
F

V
erwijder de set.
F

V
er wijder de flacon met afdichtmiddel en
berg deze op.
Let op: het afdichtmiddel is schadelijk bij
inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.
De uiterste gebruiksdatum van het middel
is op de flacon vermeld.
Gooi de flacon na gebruik niet weg, maar
lever deze in bij een PEUGEOT-dealer of
een officieel inzamelpunt.
Vergeet niet om bij een PEUGEOT-dealer
of een gekwalificeerde werkplaats een
nieuwe flacon met afdichtmiddel te kopen. Rijd na het repareren van een band met
de bandenreparatieset niet sneller dan
80


km/h.
Bandenspanning
controleren/aanpassen
U kunt de compressor, zonder inspuiting
van het afdichtmiddel, ook gebruiken om
de bandenspanning te controleren of de
banden op spanning te brengen.
F

V
er wijder het dopje van het ventiel van de
band en bewaar het op een schone plaats.
F

R
ol de slang uit die onder de compressor is
opgeborgen. F

C
ontroleer of de schakelaar van de
compressor in de stand " O" staat.
F
R
ol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
F
S
luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F
Z
et het contact aan.
Alleen de 12V-aansluitingen voorin en in
de bagageruimte mogen worden gebruikt
om de compressor aan te sluiten.
F

G
a onmiddellijk ongeveer vijf kilometer bij
lage snelheid (tussen 20 en 60 km/h) rijden,
zodat het afdichtmiddel het lek kan dichten.
F

Z
et de auto stil, controleer de reparatie en
meet de bandenspanning met de set.F
S
luit de slang aan op het ventiel en zet hem
stevig vast.
Op deze sticker staat de bandenspanning
aangegeven.
In geval van pech

197

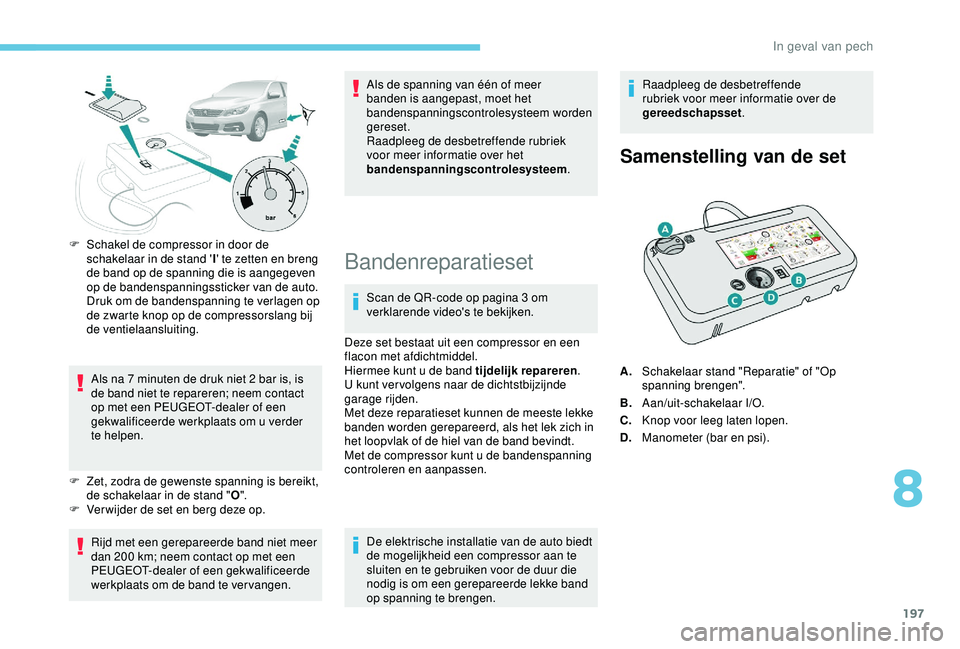

F Schakel de compressor in door de schakelaar in de stand ' I' te zetten en breng
de band op de spanning die is aangegeven
op de bandenspanningssticker van de auto.
Druk om de bandenspanning te verlagen op
de zwarte knop op de compressorslang bij
de ventielaansluiting.
Als na 7
minuten de druk niet 2 bar is, is
de band niet te repareren; neem contact
op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats om u verder
te helpen.
F

Z
et, zodra de gewenste spanning is bereikt,
de schakelaar in de stand " O".
F

V
er wijder de set en berg deze op.
Rijd met een gerepareerde band niet meer
dan 200
km; neem contact op met een
PEUGEOT-dealer of een gekwalificeerde
werkplaats om de band te ver vangen. Als de spanning van één of meer
banden is aangepast, moet het
bandenspanningscontrolesysteem worden
gereset.
Raadpleeg de desbetreffende rubriek
voor meer informatie over het
bandenspanningscontrolesysteem
.
Bandenreparatieset
Scan de QR-code op pagina 3 om
verklarende video's te bekijken.
Deze set bestaat uit een compressor en een
flacon met afdichtmiddel.
Hiermee kunt u de band tijdelijk repareren .
U kunt ver volgens naar de dichtstbijzijnde
garage rijden.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.
Met de compressor kunt u de bandenspanning
controleren en aanpassen.
De elektrische installatie van de auto biedt
de mogelijkheid een compressor aan te
sluiten en te gebruiken voor de duur die
nodig is om een gerepareerde lekke band
op spanning te brengen. Raadpleeg de desbetreffende
rubriek voor meer informatie over de
gereedschapsset
.
Samenstelling van de set
A.Schakelaar stand "Reparatie" of "Op
spanning brengen".
B. Aan/uit-schakelaar I/O.
C. Knop voor leeg laten lopen.
D. Manometer (bar en psi).
8
In geval van pech

198
E.Opbergvak met een kabel + adapter voor
een 12V-aansluiting.
F. Flacon met afdichtmiddel.
G. Witte slang met dop voor de reparatie en
het op spanning brengen.
H. Sticker met snelheidslimiet.
Reparatiemethode
1. Dichten van het lek
F Zet de auto stil zonder het verkeer te
belemmeren en trek de parkeerrem aan.
F

V
olg de veiligheidsinstructies
(alarmknipperlichten, gevarendriehoek,
dragen van een reflecterend veiligheidsvest,
enz.) conform de regels die gelden in het
land waar u zich bevindt.
F

Z
et het contact af. F

D
raai de schakelaar A in de
stand "Reparatie".
F

C
ontroleer of de schakelaar B in
de stand " O" staat. Ver wijder niet het voor werp dat de
lekkage heeft veroorzaakt uit de band.
F
S
luit de stekker van de compressor aan op
de 12V-aansluiting in de auto.
Alleen de 12V-aansluiting voorin de auto
mag worden gebruikt.
F

Be
vestig de sticker met
snelheidslimiet. De sticker met snelheidslimiet moet in
het interieur, in het gezichtsveld van de
bestuurder, worden geplakt om hem/haar
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
F
S
tart de motor en laat de motor draaien.
Schakel de compressor niet in voordat de
witte slang is aangesloten op het ventiel
van de band: het afdichtmiddel wordt
anders buiten de band gespoten.
F
S
chakel de compressor in door de
schakelaar B in de stand I te zetten, tot
de bandenspanning 2,0


bar bedraagt. Het
afdichtmiddel wordt onder druk in de band
gespoten; neem gedurende deze handeling
de slang niet los van het ventiel (kans op
wegspuiten van het middel).
F

R
ol de witte slang G volledig uit.
F
D
raai de dop van de witte slang los.
F
S
luit de witte slang aan op het ventiel van
de lekke band. Op deze sticker staat de bandenspanning
aangegeven.
In geval van pech
