216

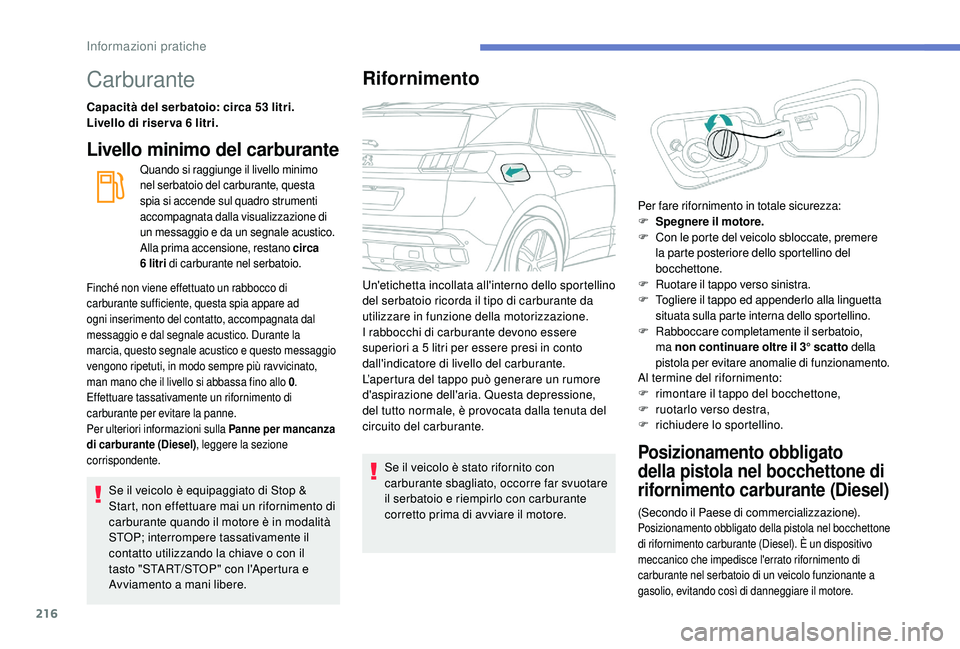

Carburante
Capacità del serbatoio: circa 53 litri.
Livello di riser va 6 litri.
Livello minimo del carburante
Quando si raggiunge il livello minimo
nel serbatoio del carburante, questa
spia si accende sul quadro strumenti
accompagnata dalla visualizzazione di
un messaggio e da un segnale acustico.
Alla prima accensione, restano circa
6 litri di carburante nel serbatoio.
Se il veicolo è equipaggiato di Stop &
Start, non effettuare mai un rifornimento di
carburante quando il motore è in modalità
STOP; interrompere tassativamente il
contatto utilizzando la chiave o con il
tasto "START/STOP" con l'Apertura e
Avviamento a mani libere.
Rifornimento
Se il veicolo è stato rifornito con
carburante sbagliato, occorre far svuotare
il serbatoio e riempirlo con carburante
corretto prima di avviare il motore. Al termine del rifornimento:
F

r
imontare il tappo del bocchettone,
F
r
uotarlo verso destra,
F
r
ichiudere lo sportellino.Posizionamento obbligato
della pistola nel bocchettone di
rifornimento carburante (Diesel)
(Secondo il Paese di commercializzazione).Posizionamento obbligato della pistola nel bocchettone
di rifornimento carburante (Diesel). È un dispositivo
meccanico che impedisce l'errato rifornimento di
carburante nel serbatoio di un veicolo funzionante a
gasolio, evitando così di danneggiare il motore.
Finché non viene effettuato un rabbocco di
carburante sufficiente, questa spia appare ad
ogni inserimento del contatto, accompagnata dal
messaggio e dal segnale acustico. Durante la
marcia, questo segnale acustico e questo messaggio
vengono ripetuti, in modo sempre più ravvicinato,
man mano che il livello si abbassa fino allo 0
.
Effettuare tassativamente un rifornimento di
carburante per evitare la panne.
Per ulteriori informazioni sulla Panne per mancanza
di carburante (Diesel) , leggere la sezione
corrispondente.Un'etichetta incollata all'interno dello sportellino
del serbatoio ricorda il tipo di carburante da
utilizzare in funzione della motorizzazione.
I rabbocchi di carburante devono essere
superiori a 5 litri per essere presi in conto
dall'indicatore di livello del carburante.
L’apertura del tappo può generare un rumore
d'aspirazione dell'aria. Questa depressione,
del tutto normale, è provocata dalla tenuta del
circuito del carburante. Per fare rifornimento in totale sicurezza:
F
S

pegnere il motore.
F
C
on le porte del veicolo sbloccate, premere
la parte posteriore dello sportellino del
bocchettone.
F R uotare il tappo verso sinistra.
F T ogliere il tappo ed appenderlo alla linguetta
situata sulla parte interna dello sportellino.
F
Ra

bboccare completamente il serbatoio,
ma non continuare oltre il 3° scatto della
pistola per evitare anomalie di funzionamento.
Informazioni pratiche

217

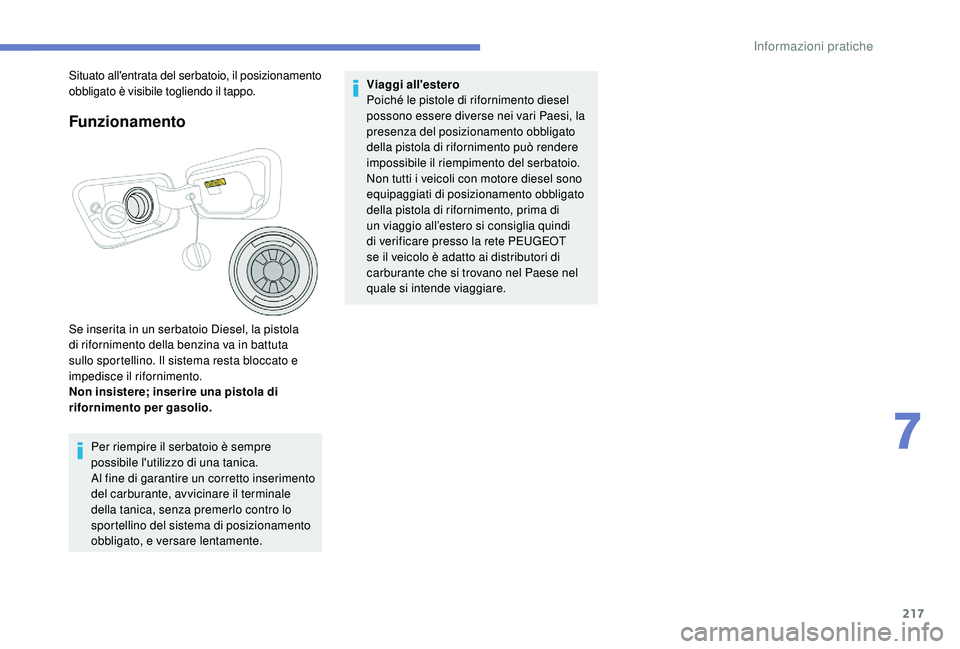

Funzionamento
Se inserita in un serbatoio Diesel, la pistola
di rifornimento della benzina va in battuta
sullo sportellino. Il sistema resta bloccato e
impedisce il rifornimento.
Non insistere; inserire una pistola di
rifornimento per gasolio.Per riempire il serbatoio è sempre
possibile l'utilizzo di una tanica.
Al fine di garantire un corretto inserimento
del carburante, avvicinare il terminale
della tanica, senza premerlo contro lo
sportellino del sistema di posizionamento
obbligato, e versare lentamente.
Situato all'entrata del serbatoio, il posizionamento
obbligato è visibile togliendo il tappo.
Viaggi all'estero
Poiché le pistole di rifornimento diesel
possono essere diverse nei vari Paesi, la
presenza del posizionamento obbligato
della pistola di rifornimento può rendere
impossibile il riempimento del serbatoio.
Non tutti i veicoli con motore diesel sono
equipaggiati di posizionamento obbligato
della pistola di rifornimento, prima di
un viaggio all’estero si consiglia quindi
di verificare presso la rete PEUGEOT
se il veicolo è adatto ai distributori di
carburante che si trovano nel Paese nel
quale si intende viaggiare.
7
Informazioni pratiche

218

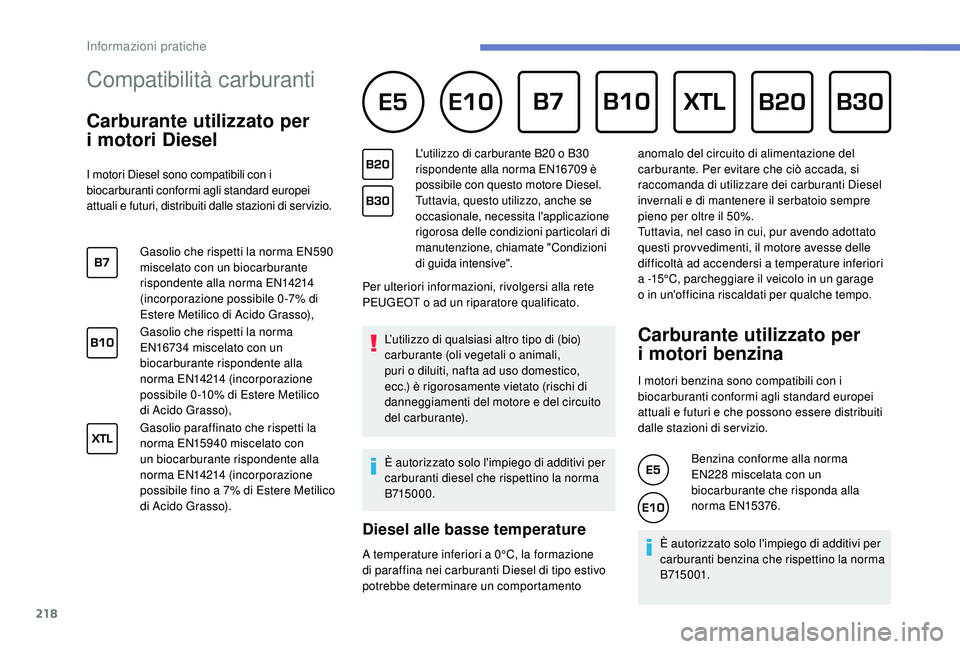

Compatibilità carburanti
Carburante utilizzato per
i
mo
tori Diesel
I motori Diesel sono compatibili con i
biocarburanti conformi agli standard europei
attuali e futuri, distribuiti dalle stazioni di ser vizio.
Gasolio che rispetti la norma EN590
miscelato con un biocarburante
rispondente alla norma EN14214
(incorporazione possibile 0 -7% di
Estere Metilico di Acido Grasso),
Gasolio che rispetti la norma
EN16734 miscelato con un
biocarburante rispondente alla
norma EN14214 (incorporazione
possibile 0 -10% di Estere Metilico
di
Acido Grasso),
Gasolio paraffinato che rispetti la
norma EN15940 miscelato con
un biocarburante rispondente alla
norma EN14214 (incorporazione
possibile fino a 7% di Estere Metilico
di Acido Grasso). Per ulteriori informazioni, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali,
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischi di
danneggiamenti del motore e del circuito
del carburante).
È autorizzato solo l'impiego di additivi per
carburanti diesel che rispettino la norma
B715000.
Diesel alle basse temperature
anomalo del circuito di alimentazione del
carburante. Per evitare che ciò accada, si
raccomanda di utilizzare dei carburanti Diesel
invernali e di mantenere il serbatoio sempre
pieno per oltre il 50%.
Tuttavia, nel caso in cui, pur avendo adottato
questi provvedimenti, il motore avesse delle
difficoltà ad accendersi a temperature inferiori
a -15°C, parcheggiare il veicolo in un garage
o
in un'officina riscaldati per qualche tempo.
Carburante utilizzato per
i

motori benzina
I motori benzina sono compatibili con i
biocarburanti conformi agli standard europei
attuali e futuri e che possono essere distribuiti
dalle stazioni di servizio.
Benzina conforme alla norma
EN228 miscelata con un
biocarburante che risponda alla
norma EN15376.
È autorizzato solo l'impiego di additivi per
carburanti benzina che rispettino la norma
B715 0 01.
L'utilizzo di carburante B20 o B30
rispondente alla norma EN16709 è
possibile con questo motore Diesel.
Tuttavia, questo utilizzo, anche se
occasionale, necessita l'applicazione
rigorosa delle condizioni particolari di
manutenzione, chiamate "Condizioni
di guida intensive".
A temperature inferiori a 0°C, la formazione
di paraffina nei carburanti Diesel di tipo estivo
potrebbe determinare un comportamento
Informazioni pratiche

219

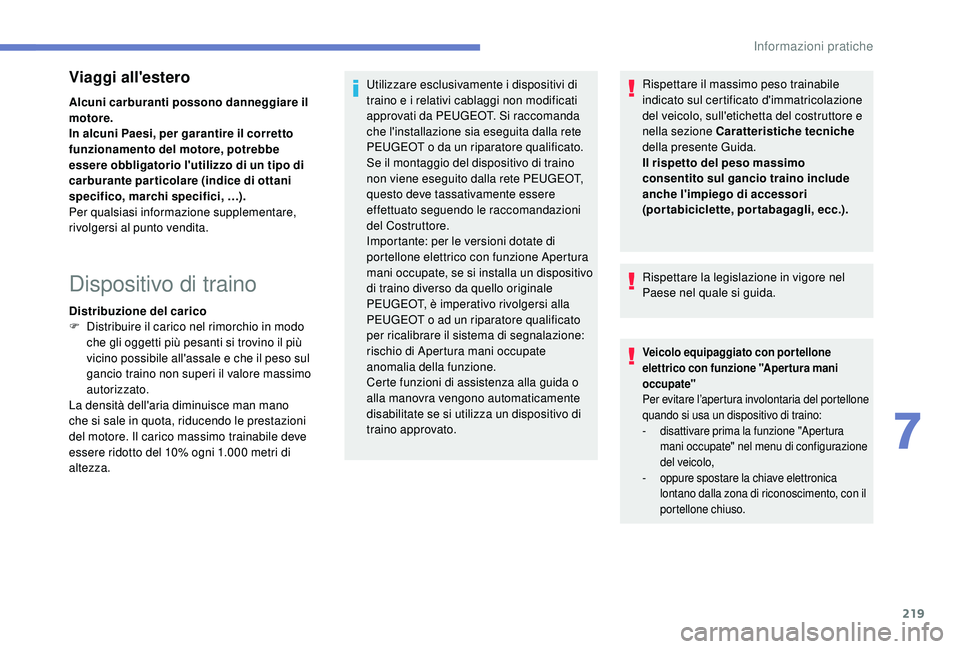

Viaggi all'estero
Alcuni carburanti possono danneggiare il
motore.
In alcuni Paesi, per garantire il corretto
funzionamento del motore, potrebbe
essere obbligatorio l'utilizzo di un tipo di
carburante par ticolare (indice di ottani
specifico, marchi specifici, …).
Per qualsiasi informazione supplementare,
rivolgersi al punto vendita.
Dispositivo di traino
Distribuzione del carico
F D istribuire il carico nel rimorchio in modo
che gli oggetti più pesanti si trovino il più
vicino possibile all'assale e che il peso sul
gancio traino non superi il valore massimo
autorizzato.
La densità dell'aria diminuisce man mano
che si sale in quota, riducendo le prestazioni
del motore. Il carico massimo trainabile deve
essere ridotto del 10% ogni 1.000 metri di
altezza. Utilizzare esclusivamente i dispositivi di
traino e i relativi cablaggi non modificati
approvati da PEUGEOT. Si raccomanda
che l'installazione sia eseguita dalla rete
PEUGEOT o da un riparatore qualificato.
Se il montaggio del dispositivo di traino
non viene eseguito dalla rete PEUGEOT,
questo deve tassativamente essere
effettuato seguendo le raccomandazioni
del Costruttore.
Importante: per le versioni dotate di
portellone elettrico con funzione Apertura
mani occupate, se si installa un dispositivo
di traino diverso da quello originale
PEUGEOT, è imperativo rivolgersi alla
PEUGEOT o ad un riparatore qualificato
per ricalibrare il sistema di segnalazione:
rischio di Apertura mani occupate
anomalia della funzione.
Certe funzioni di assistenza alla guida o
alla manovra vengono automaticamente
disabilitate se si utilizza un dispositivo di
traino approvato.
Rispettare il massimo peso trainabile
indicato sul certificato d'immatricolazione
del veicolo, sull'etichetta del costruttore e
nella sezione Caratteristiche tecniche

della presente Guida.
Il rispetto del peso massimo
consentito sul gancio traino include
anche l'impiego di accessori
(portabiciclette, portabagagli, ecc.).
Rispettare la legislazione in vigore nel
Paese nel quale si guida.
Veicolo equipaggiato con portellone
elettrico con funzione "Apertura mani
occupate"
Per evitare l’apertura involontaria del portellone
quando si usa un dispositivo di traino:
-

d
isattivare prima la funzione
"Apertura
mani occupate
" nel menu di configurazione
del veicolo,
-

o

ppure spostare la chiave elettronica
lontano dalla zona di riconoscimento, con il
portellone chiuso.
7
Informazioni pratiche

220

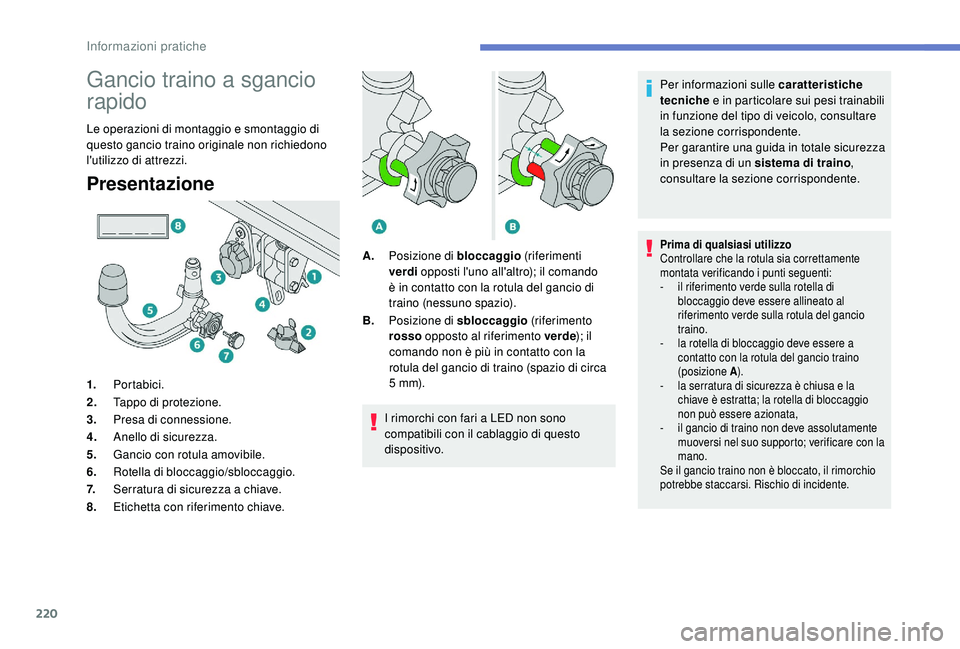

Gancio traino a sgancio
rapido
Le operazioni di montaggio e smontaggio di
questo gancio traino originale non richiedono
l'utilizzo di attrezzi.
Presentazione
I rimorchi con fari a LED non sono
compatibili con il cablaggio di questo
dispositivo.Per informazioni sulle caratteristiche
tecniche
e in particolare sui pesi trainabili
in funzione del tipo di veicolo, consultare
la sezione corrispondente.
Per garantire una guida in totale sicurezza
in presenza di un sistema di traino ,
consultare la sezione corrispondente.
Prima di qualsiasi utilizzo
Controllare che la rotula sia correttamente
montata verificando i punti seguenti:
-

i
l riferimento verde sulla rotella di
bloccaggio deve essere allineato al
riferimento verde sulla rotula del gancio
traino.
-

l
a rotella di bloccaggio deve essere a
contatto con la rotula del gancio traino
(posizione A ).
-

l
a serratura di sicurezza è chiusa e la
chiave è estratta; la rotella di bloccaggio
non può essere azionata,
-

i
l gancio di traino non deve assolutamente
muoversi nel suo supporto; verificare con la
mano.
Se il gancio traino non è bloccato, il rimorchio
potrebbe staccarsi. Rischio di incidente.
1. Portabici.
2. Tappo di protezione.
3. Presa di connessione.
4. Anello di sicurezza.
5. Gancio con rotula amovibile.
6. Rotella di bloccaggio/sbloccaggio.
7. Serratura di sicurezza a chiave.
8. Etichetta con riferimento chiave. A.
Posizione di bloccaggio (riferimenti
verd i opposti l'uno all'altro); il comando
è in contatto con la rotula del gancio di
traino (nessuno spazio).
B. Posizione di sbloccaggio (riferimento
rosso opposto al riferimento verde ); il
comando non è più in contatto con la
rotula del gancio di traino (spazio di circa
5 m m).
Informazioni pratiche

221

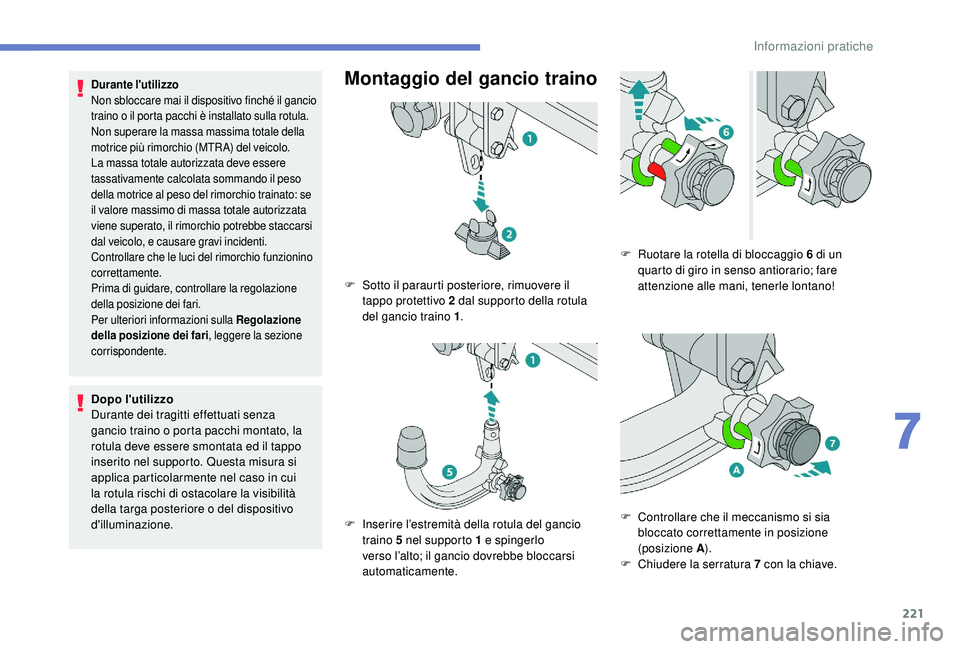

Durante l'utilizzo
Non sbloccare mai il dispositivo finché il gancio
traino o il porta pacchi è installato sulla rotula.
Non superare la massa massima totale della
motrice più rimorchio (MTR A) del veicolo.
La massa totale autorizzata deve essere
tassativamente calcolata sommando il peso
della motrice al peso del rimorchio trainato: se
il valore massimo di massa totale autorizzata
viene superato, il rimorchio potrebbe staccarsi
dal veicolo, e causare gravi incidenti.
Controllare che le luci del rimorchio funzionino
correttamente.
Prima di guidare, controllare la regolazione
della posizione dei fari.
Per ulteriori informazioni sulla Regolazione
della posizione dei fari, leggere la sezione
corrispondente.
Dopo l'utilizzo
Durante dei tragitti effettuati senza
gancio traino o porta pacchi montato, la
rotula deve essere smontata ed il tappo
inserito nel supporto. Questa misura si
applica particolarmente nel caso in cui
la rotula rischi di ostacolare la visibilità
della targa posteriore o del dispositivo
d'illuminazione.
Montaggio del gancio traino
F Sotto il paraurti posteriore, rimuovere il tappo protettivo 2 dal supporto della rotula
del gancio traino 1 .
F

I
nserire l’estremità della rotula del gancio
traino 5 nel supporto 1 e spingerlo
verso l’alto; il gancio dovrebbe bloccarsi
automaticamente. F

R
uotare la rotella di bloccaggio 6 di un
quarto di giro in senso antiorario; fare
attenzione alle mani, tenerle lontano!
F

C
ontrollare che il meccanismo si sia
bloccato correttamente in posizione
(posizione A ).
F

Ch
iudere la serratura 7 con la chiave.
7
Informazioni pratiche

222

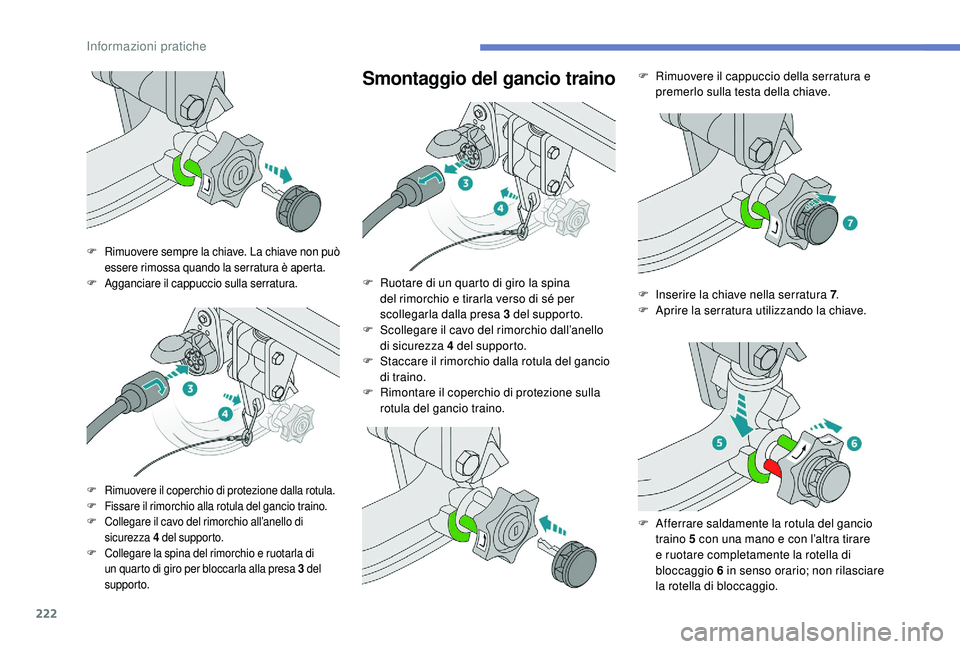

Smontaggio del gancio traino
F Rimuovere sempre la chiave. La chiave non può essere rimossa quando la serratura è aperta.
F
A

gganciare il cappuccio sulla serratura.
F Rimuovere il coperchio di protezione dalla rotula.
F Fissare il rimorchio alla rotula del gancio traino.
F
C

ollegare il cavo del rimorchio all’anello di
sicurezza 4 del supporto.
F
C

ollegare la spina del rimorchio e ruotarla di
un quarto di giro per bloccarla alla presa 3 del
supporto.
F Ruotare di un quarto di giro la spina del rimorchio e tirarla verso di sé per
scollegarla dalla presa 3 del supporto.
F

S
collegare il cavo del rimorchio dall’anello
di sicurezza 4 del supporto.
F

S
taccare il rimorchio dalla rotula del gancio
di traino.
F

R
imontare il coperchio di protezione sulla
rotula del gancio traino. F

R
imuovere il cappuccio della serratura e
premerlo sulla testa della chiave.
F I nserire la chiave nella serratura 7.
F

A
prire la serratura utilizzando la chiave.
F

A
fferrare saldamente la rotula del gancio
traino 5 con una mano e con l’altra tirare
e ruotare completamente la rotella di
bloccaggio 6 in senso orario; non rilasciare
la rotella di bloccaggio.
Informazioni pratiche
