2018 PEUGEOT 3008 Manuale duso (in Italian)

223

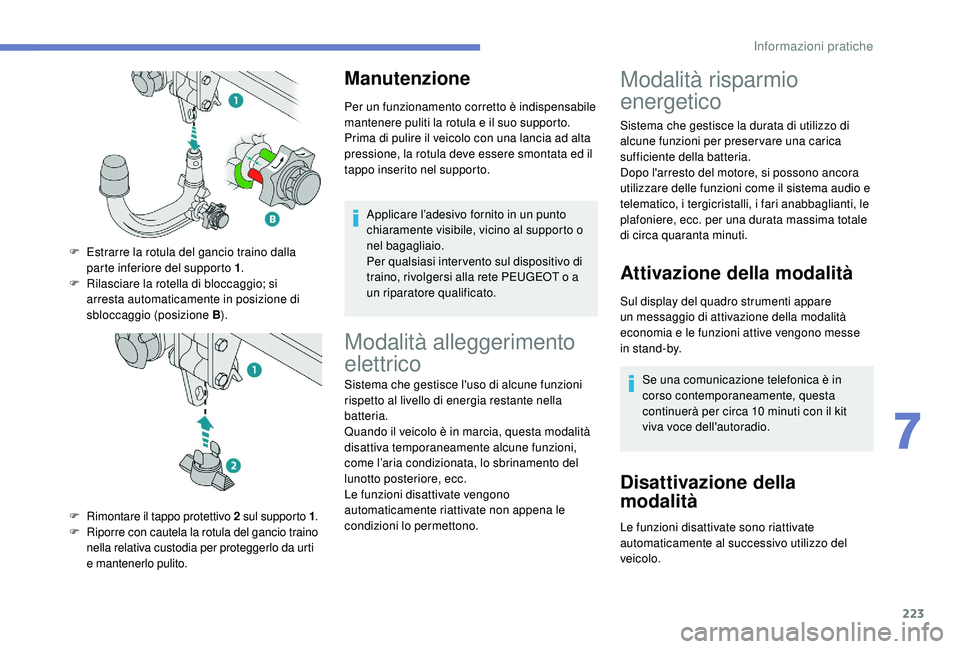

Manutenzione
Per un funzionamento corretto è indispensabile
mantenere puliti la rotula e il suo supporto.
Prima di pulire il veicolo con una lancia ad alta
pressione, la rotula deve essere smontata ed il
tappo inserito nel supporto.Applicare l’adesivo fornito in un punto
chiaramente visibile, vicino al supporto o
nel bagagliaio.
Per qualsiasi inter vento sul dispositivo di
traino, rivolgersi alla rete PEUGEOT o a
un riparatore qualificato.
F

E

strarre la rotula del gancio traino dalla
parte inferiore del supporto 1 .
F

R

ilasciare la rotella di bloccaggio; si
arresta automaticamente in posizione di
sbloccaggio (posizione B ).
F
R

imontare il tappo protettivo 2 sul supporto 1.
F
R

iporre con cautela la rotula del gancio traino
nella relativa custodia per proteggerlo da urti
e mantenerlo pulito.
Modalità alleggerimento
elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l’aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.
Modalità risparmio
energetico
Sistema che gestisce la durata di utilizzo di
alcune funzioni per preser vare una carica
sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora
utilizzare delle funzioni come il sistema audio e
telematico, i tergicristalli, i fari anabbaglianti, le
plafoniere, ecc. per una durata massima totale
di circa quaranta minuti.
Attivazione della modalità
Sul display del quadro strumenti appare
un messaggio di attivazione della modalità
economia e le funzioni attive vengono messe
in stand-by.
Se una comunicazione telefonica è in
corso contemporaneamente, questa
continuerà per circa 10 minuti con il kit
viva voce dell'autoradio.
Disattivazione della
modalità
Le funzioni disattivate sono riattivate
automaticamente al successivo utilizzo del
veicolo.
7
Informazioni pratiche

224
Se la batteria è scarica, il motore non può
essere avviato.
Per ulteriori informazioni sulla Batteria da
12 V, leggere la sezione corrispondente.
Per tornare ad un utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
-

m
eno di dieci minuti, per disporre degli
equipaggiamenti per cinque minuti circa,
-

p
iù di dieci minuti, per utilizzarle per trenta
minuti circa.
Rispettare i tempi di avviamento del motore per
garantire la carica corretta della batteria.
Non utilizzare in modo ripetuto e continuo
il riavviamento del motore per ricaricare la
batteria.

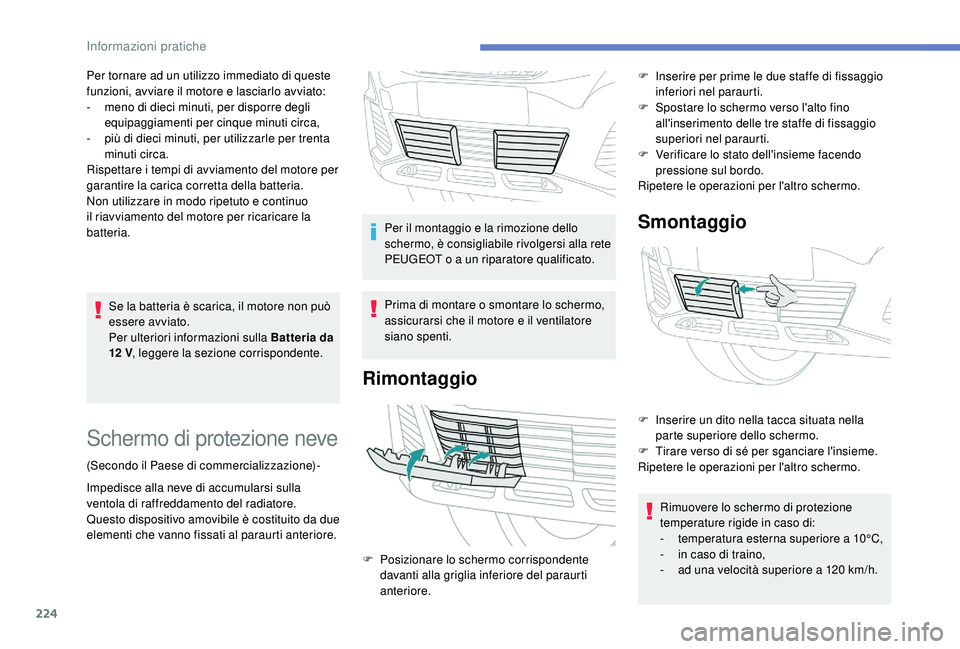

Schermo di protezione neve
(Secondo il Paese di commercializzazione)-
Impedisce alla neve di accumularsi sulla
ventola di raffreddamento del radiatore.
Questo dispositivo amovibile è costituito da due
elementi che vanno fissati al paraurti anteriore. Per il montaggio e la rimozione dello
schermo, è consigliabile rivolgersi alla rete
PEUGEOT o a un riparatore qualificato.
Prima di montare o smontare lo schermo,
assicurarsi che il motore e il ventilatore
siano spenti.
Rimontaggio
Smontaggio
F Posizionare lo schermo corrispondente
davanti alla griglia inferiore del paraurti
anteriore. F

I
nserire per prime le due staffe di fissaggio
inferiori nel paraurti.
F
S
postare lo schermo verso l'alto fino
all'inserimento delle tre staffe di fissaggio
superiori nel paraurti.
F
V
erificare lo stato dell'insieme facendo
pressione sul bordo.
Ripetere le operazioni per l'altro schermo.
F
I
nserire un dito nella tacca situata nella
parte superiore dello schermo.
F
T
irare verso di sé per sganciare l'insieme.
Ripetere le operazioni per l'altro schermo.
Rimuovere lo schermo di protezione
temperature rigide in caso di:
-
t
emperatura esterna superiore a 10°C,
- i n caso di traino,
- a d una velocità superiore a 120 km/h.
Informazioni pratiche

225

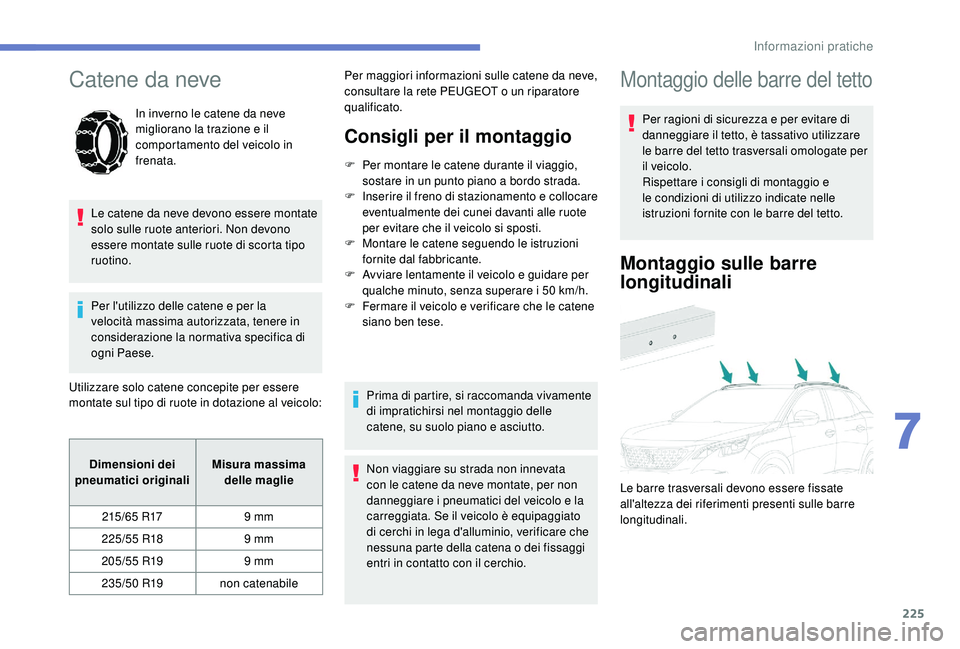

Catene da neve
In inverno le catene da neve
migliorano la trazione e il
comportamento del veicolo in
frenata.
Le catene da neve devono essere montate
solo sulle ruote anteriori. Non devono
essere montate sulle ruote di scorta tipo
ruotino.
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica di
ogni Paese.
Utilizzare solo catene concepite per essere
montate sul tipo di ruote in dotazione al veicolo:
Consigli per il montaggio
F Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
F

I
nserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote
per evitare che il veicolo si sposti.
F

M
ontare le catene seguendo le istruzioni
fornite dal fabbricante.
F

A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
F

F
ermare il veicolo e verificare che le catene
siano ben tese.
Prima di partire, si raccomanda vivamente
di impratichirsi nel montaggio delle
catene, su suolo piano e asciutto.
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19 non catenabile Per maggiori informazioni sulle catene da neve,
consultare la rete PEUGEOT o un riparatore
qualificato.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare i pneumatici del veicolo e la
carreggiata. Se il veicolo è equipaggiato
di cerchi in lega d'alluminio, verificare che
nessuna parte della catena o dei fissaggi
entri in contatto con il cerchio.
Montaggio delle barre del tetto
Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
le barre del tetto trasversali omologate per
il veicolo.
Rispettare i consigli di montaggio e
le condizioni di utilizzo indicate nelle
istruzioni fornite con le barre del tetto.
Montaggio sulle barre
longitudinali
Le barre trasversali devono essere fissate
all'altezza dei riferimenti presenti sulle barre
longitudinali.
7
Informazioni pratiche

226

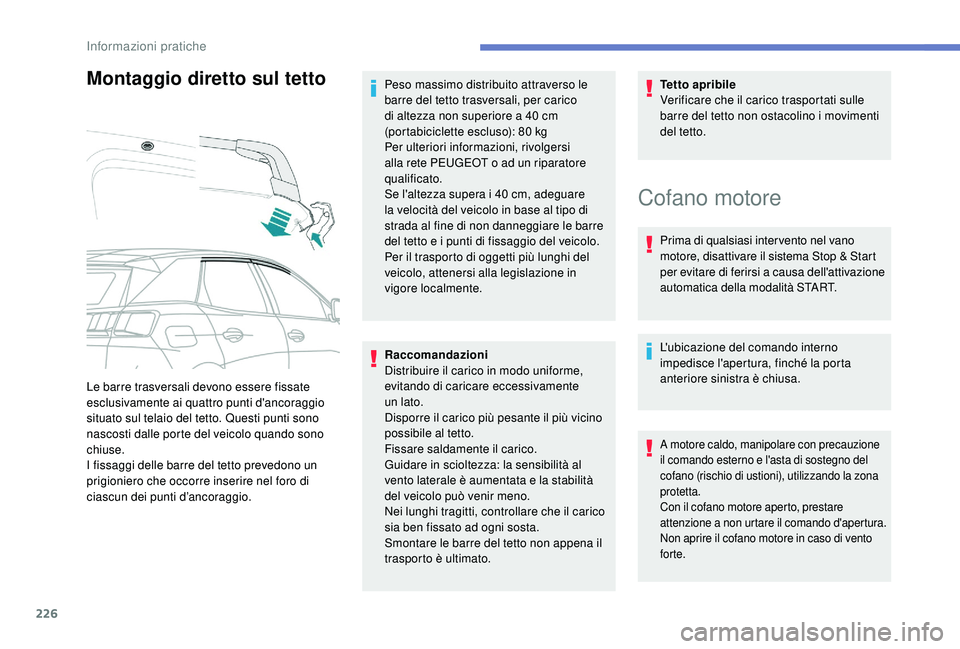

Montaggio diretto sul tetto
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente
un

lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Guidare in scioltezza: la sensibilità al
vento laterale è aumentata e la stabilità
del veicolo può venir meno.
Nei lunghi tragitti, controllare che il carico
sia ben fissato ad ogni sosta.
Smontare le barre del tetto non appena il
trasporto è ultimato. Tetto apribile
Verificare che il carico trasportati sulle
barre del tetto non ostacolino i movimenti
del tetto.
Le barre trasversali devono essere fissate
esclusivamente ai quattro punti d'ancoraggio
situato sul telaio del tetto. Questi punti sono
nascosti dalle porte del veicolo quando sono
chiuse.
I fissaggi delle barre del tetto prevedono un
prigioniero che occorre inserire nel foro di
ciascun dei punti d’ancoraggio. Peso massimo distribuito attraverso le
barre del tetto trasversali, per carico
di altezza non superiore a 40 cm
(portabiciclette escluso): 80 kg
Per ulteriori informazioni, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.
Se l'altezza supera i 40 cm, adeguare
la velocità del veicolo in base al tipo di
strada al fine di non danneggiare le barre
del tetto e i punti di fissaggio del veicolo.
Per il trasporto di oggetti più lunghi del
veicolo, attenersi alla legislazione in
vigore localmente.
Cofano motore
Prima di qualsiasi inter vento nel vano
motore, disattivare il sistema Stop & Start
per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
L'ubicazione del comando interno
impedisce l'apertura, finché la porta
anteriore sinistra è chiusa.
A motore caldo, manipolare con precauzione
il comando esterno e l'asta di sostegno del
cofano (rischio di ustioni), utilizzando la zona
protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando d'apertura.
Non aprire il cofano motore in caso di vento
forte.
Informazioni pratiche

227
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.

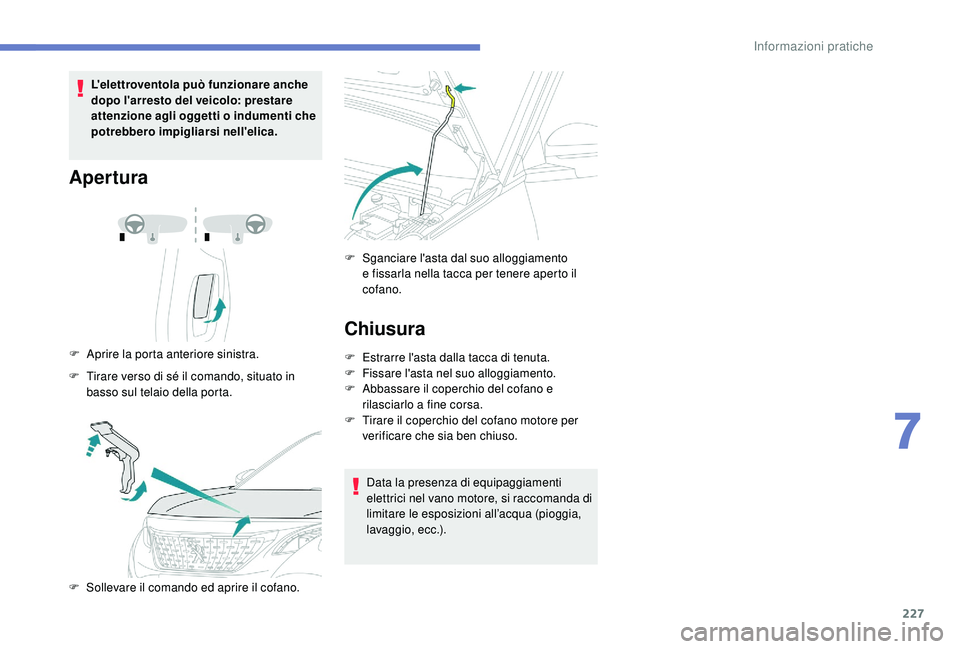

Apertura
F Aprire la porta anteriore sinistra.
F
T
irare verso di sé il comando, situato in
basso sul telaio della porta.
F

S
ollevare il comando ed aprire il cofano. F

S
ganciare l'asta dal suo alloggiamento
e fissarla nella tacca per tenere aperto il
cofano.
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F F issare l'asta nel suo alloggiamento.
F

A
bbassare il coperchio del cofano e
rilasciarlo a fine corsa.
F

T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Data la presenza di equipaggiamenti
elettrici nel vano motore, si raccomanda di
limitare le esposizioni all’acqua (pioggia,
lavaggio, ecc.).
7
Informazioni pratiche

228

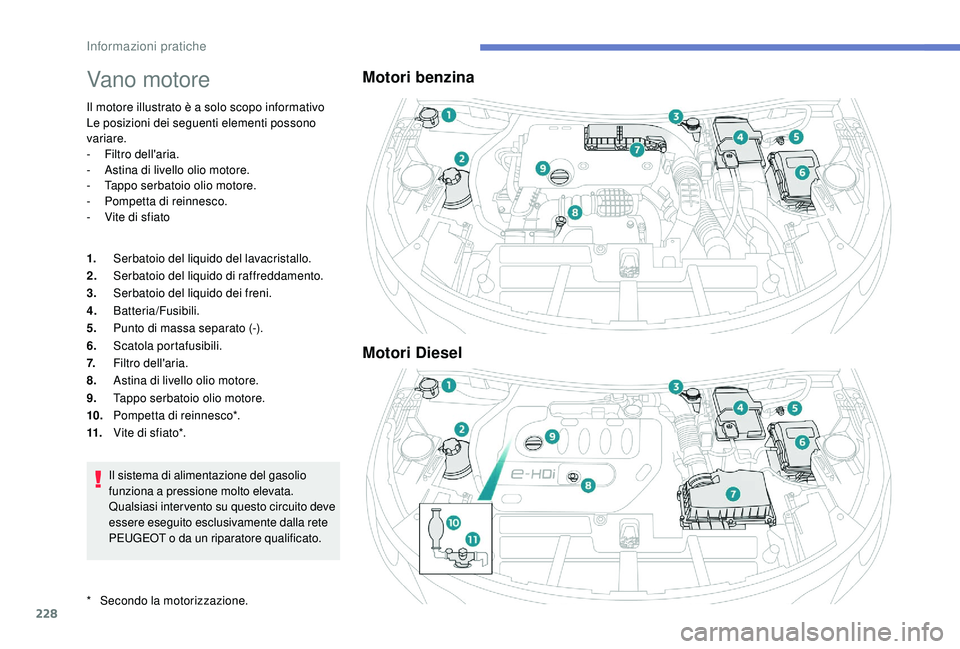

Vano motore
Il motore illustrato è a solo scopo informativo
Le posizioni dei seguenti elementi possono
variare.
-
F
iltro dell'aria.
-

A
stina di livello olio motore.
-
T

appo serbatoio olio motore.
-
P

ompetta di reinnesco.
-

V
ite di sfiato
1. Serbatoio del liquido del lavacristallo.
2. Serbatoio del liquido di raffreddamento.
3. Serbatoio del liquido dei freni.
4. Batteria/Fusibili.
5. Punto di massa separato (-).
6. Scatola portafusibili.
7. Filtro dell'aria.
8. Astina di livello olio motore.
9. Tappo serbatoio olio motore.
10. Pompetta di reinnesco*.
11. Vite di sfiato*.
Il sistema di alimentazione del gasolio
funziona a pressione molto elevata.
Qualsiasi intervento su questo circuito deve
essere eseguito esclusivamente dalla rete
PEUGEOT o da un riparatore qualificato.
Motori benzina
Motori Diesel
* Secondo la motorizzazione.
Informazioni pratiche

229

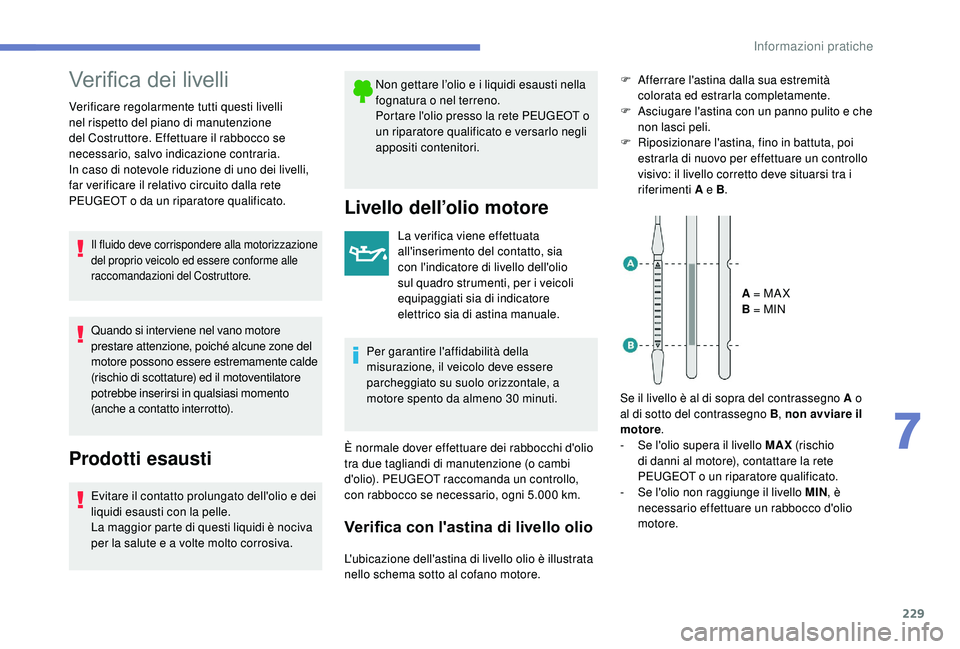

Verifica dei livelli
Verificare regolarmente tutti questi livelli
nel rispetto del piano di manutenzione
del Costruttore. Effettuare il rabbocco se
necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla rete
PEUGEOT o da un riparatore qualificato.
Il fluido deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del Costruttore.
Quando si inter viene nel vano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Portare l'olio presso la rete PEUGEOT o
un riparatore qualificato e versarlo negli
appositi contenitori.
Livello dell’olio motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati sia di indicatore
elettrico sia di astina manuale.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30 minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,
con rabbocco se necessario, ogni 5.000 km.
Verifica con l'astina di livello olio
F Afferrare l'astina dalla sua estremità colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e che
non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B .
A = MA X
B = MIN
Se il livello è al di sopra del contrassegno A o
al di sotto del contrassegno B , non avviare il
motore .
-

S
e l'olio supera il livello MAX (rischio
di danni al motore), contattare la rete
PEUGEOT o un riparatore qualificato.
-

S
e l'olio non raggiunge il livello MIN , è
necessario effettuare un rabbocco d'olio
motore.
L'ubicazione dell'astina di livello olio è illustrata
nello schema sotto al cofano motore.
7
Informazioni pratiche

230

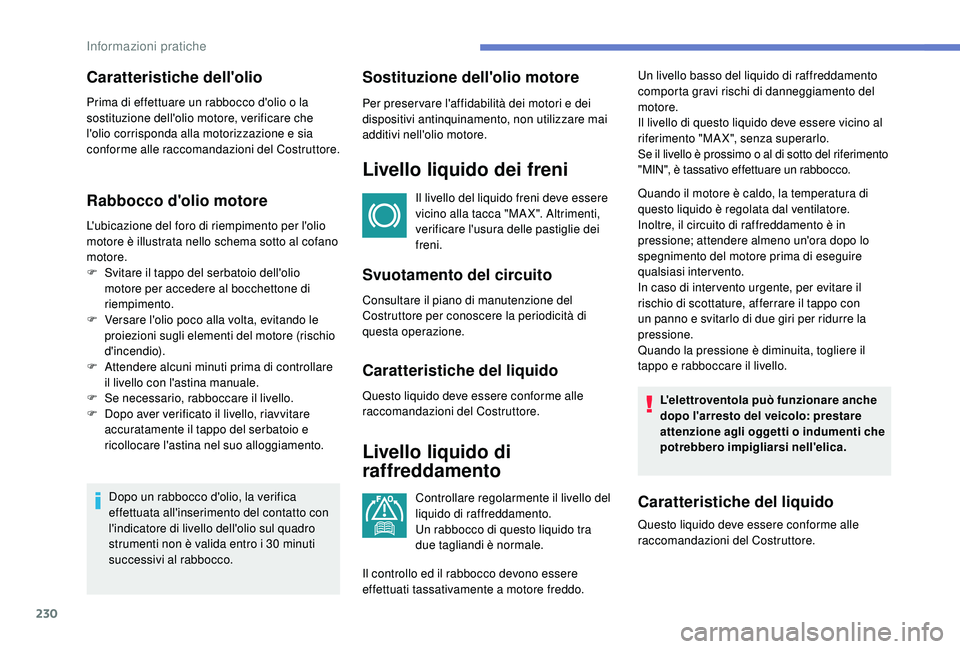

Rabbocco d'olio motore
L'ubicazione del foro di riempimento per l'olio
motore è illustrata nello schema sotto al cofano
motore.
F
S
vitare il tappo del serbatoio dell'olio
motore per accedere al bocchettone di
riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti non è valida entro i 30 minuti
successivi al rabbocco.
Sostituzione dell'olio motore
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
Livello liquido dei freni
Il livello del liquido freni deve essere
vicino alla tacca "MA X". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del Costruttore.
Livello liquido di
raffreddamento
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale. Un livello basso del liquido di raffreddamento
comporta gravi rischi di danneggiamento del
motore.
Il livello di questo liquido deve essere vicino al
riferimento "MAX", senza superarlo.
Se il livello è prossimo o al di sotto del riferimento
"MIN", è tassativo effettuare un rabbocco.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dal ventilatore.
Inoltre, il circuito di raffreddamento è in
pressione; attendere almeno un'ora dopo lo
spegnimento del motore prima di eseguire
qualsiasi intervento.
In caso di inter vento urgente, per evitare il
rischio di scottature, afferrare il tappo con
un panno e svitarlo di due giri per ridurre la
pressione.
Quando la pressione è diminuita, togliere il
tappo e rabboccare il livello.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del Costruttore.
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che
l'olio corrisponda alla motorizzazione e sia
conforme alle raccomandazioni del Costruttore.
Il controllo ed il rabbocco devono essere
effettuati tassativamente a motore freddo.
Informazioni pratiche
