2018 PEUGEOT 3008 Instrukcja obsługi (in Polish)

127
Advanced Grip Control
Jest to specjalny opatentowany układ kontroli
trakcji, który poprawia działanie układu
napędowego samochodu w śniegu, błocie lub
piasku.
Stanowi wyposażenie o zoptymalizowanym
działaniu, dzięki czemu umożliwia prowadzenie
w większości warunków słabej przyczepności
(napotykanych podczas jazdy turystycznej).
Wraz z oponami wielosezonowymi M+S (Mud
and Snow) ten układ zapewnia kompromis
w zakresie bezpieczeństwa, przyczepności i
przeniesienia napędu.
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Fazy działania przy wysokich obrotach
silnika są zjawiskiem normalnym.
Wybierak o pięciu położeniach umożliwia
wybór trybu regulacji odpowiadającego
napotkanym warunkom drogowym.
Każdemu trybowi przypisana jest lampka
kontrolna i towarzyszący jej komunikat, co
stanowi potwierdzenie wyboru trybu.
Tryby działania
Standardowy (ESC)
Tryb ten jest ustawiony
dla niewielkiego poślizgu,
obejmującego różnice
przyczepności zwykle napotykane
na drogach.
Układ automatycznie inicjuje się ponownie w
tym trybie po każdym wyłączeniu zapłonu.
Śnieg
Podczas ruszania tryb dopasowuje
swoją strategię do napotkanych
warunków przyczepności dla
każdego z dwóch przednich kół.
(Tryb aktywny do prędkości
80 km/h)
Terenowy (błoto, wilgotna trawa)
Tryb, który podczas ruszania
umożliwia poślizg koła przy
małej przyczepności, aby ułatwić
wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na
koło mające większą przyczepność
przeniesiony jest największy
możliwy moment obrotowy.
W fazie przyspieszania układ kontroluje
poślizg, aby jak najlepiej spełnić wymagania
kierowcy.
(Tryb aktywny do prędkości 50 km/h)
Piach
Tryb, który umożliwia jednoczesny poślizg
obu kół napędowych, aby zapewnić ruch i
ograniczyć niebezpieczeństwo ugrzęźnięcia w
piachu.
(Tryb aktywny do prędkości 120 km/h).
Zastosowanie innego trybu może
spowodować ugrzęźnięcie samochodu. F

U
stawić pokrętło w tym
położeniu.
5
Bezpieczeństwo

128
Zalecenia
Samochód jest przeznaczony przede
wszystkim do jazdy po nawierzchni
utwardzonej, ale czasami można
wjeżdżać na drogi nieutwardzone.
Należy pamiętać, że samochód nie
jest przystosowany do ekstremalnych
warunków jazdy terenowej, takich jak:
-
p
rzejeżdżanie i jazda w terenie, który
może spowodować uszkodzenie
podwozia lub doprowadzić do
oderwania podzespołów samochodu
(przewód paliwa, chłodnica itp.)
wskutek występowania przeszkód, a
zwłaszcza kamieni;
-

j
azda w terenie o dużym nachyleniu
lub zmniejszonej przyczepności;
-

p
rzejeżdżanie przez strumienie.
Hill Assist Descent
Control
Układ wspomagania podczas zjazdu na
drogach o miękkiej nawierzchni (żwir, błoto itd.)
albo na drodze o dużym nachyleniu.
Umożliwia zmniejszenie ryzyka poślizgu albo
utraty panowania nad pojazdem podczas
zjazdu, zarówno na biegu do przodu, jak i na
biegu wstecznym.
Pomaga kierowcy w prowadzeniu pojazdu ze
stałą prędkością podczas zjazdu, w zależności
od włączonego biegu, przy równoczesnym
stopniowym zwalnianiu hamulców.
Aby układ się włączył, nachylenie drogi
musi być większe niż 5%.
Z układu można korzystać, gdy skrzynia
biegów jest w położeniu neutralnym.
W innym przypadku włączyć bieg
odpowiadający prędkości, aby uniknąć
zgaśnięcia silnika.
W przypadku automatycznej skrzyni
biegów z układu można korzystać po
ustawieniu dźwigni w położeniu N, D lub R .
Podczas działania układu funkcja Active
Safety Brake zostaje automatycznie
wyłączona. Układ jest niedostępny:
-

g
dy prędkość pojazdu jest większa niż
70 km/h;
-
g
dy prędkość pojazdu reguluje
tempomat adaptacyjny z funkcją Stop,
w zależności od typu skrzyni biegów.
Włączanie
Układ jest domyślnie wyłączony.
Stan układu nie jest zapamiętywany po
wyłączeniu zapłonu.
Kierowca może włączyć układ przy pracującym
silniku, podczas postoju pojazdu albo podczas
jazdy z prędkością do około 50 km/h.
F

W c
elu włączenia układu
naciskać ten przycisk przy
prędkości poniżej 50 km/h aż
do zapalenia się jego kontrolki.
Kontrolka świeci na szaro w
zestawie wskaźników.
Istnieje możliwość wyłączenia
układów ASR i DSC poprzez
obrócenie pokrętła do
położenia „
OFF”.
Układy ASR i DSC nie wpływają wówczas
na pracę silnika oraz na układ hamulcowy
w przypadku wystąpienia odchylenia w
stosunku do toru jazdy.
Układy włączą się znów automatycznie
przy prędkości 50 km/h albo przy każdym
ponownym włączeniu zapłonu.
Bezpieczeństwo

129
F Gdy tylko samochód zaczyna zjazd, można zwolnić pedały przyspieszenia i hamulca –
układ reguluje prędkość:
-

j
eżeli włączony jest pier wszy
lub drugi bieg, prędkość maleje
i kontrolka alarmowa miga
szybko;
-

j
eżeli skrzynia biegów jest w
położeniu neutralnym albo
pedał sprzęgła jest wciśnięty,
prędkość maleje i kontrolka
miga powoli. W tym przypadku
prędkość utrzymywana podczas
zjazdu jest mniejsza.
Gdy pojazd stoi na pochyłości, a kierowca zwolni
pedały przyspieszenia i hamulca, układ zwolni
hamulce, aby stopniowo wprawiać pojazd w ruch
W trakcie działania układu automatycznie
włączają się światła stop.
Gdy prędkość przekroczy 30 km/h, działanie
układu zostaje automatycznie wstrzymane,
kontrolka w zestawie wskaźników świeci na
szaro, ale kontrolka w przycisku nadal jest
włączona.
Wyłączanie
Usterka
W razie wystąpienia usterki w
układzie ta kontrolka włącza się w
kolorze zielonym, czemu towarzysz
komunikat w zestawie wskaźników.
F

N

aciskać przycisk aż do zgaśnięcia jego
kontrolki. Kontrolka w zestawie wskaźników
gaśnie.
Powyżej 70 km/h układ wyłącza się
automatycznie. Kontrolka przycisku gaśnie.
Zlecić sprawdzenie przez ASO sieci PEUGEOT
lub przez warsztat specjalistyczny.
Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa są wyposażone
w układ napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
Układ zwiększa bezpieczeństwo na przednich
siedzeniach w razie uderzenia czołowego i
bocznego. W zależności od siły uderzenia
układ napinaczy pirotechnicznych natychmiast
napręża pas i dociska go do ciał pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, zwiększając
jednocześnie jej bezpieczeństwo.
Zapinanie
F Pociągnąć za pas, a następnie wsunąć klamrę do sprzączki.
F

S
prawdzić zapięcie, pociągając za pas.
F Układ włącza się przy prędkości poniżej 30 km/h. Kontrolka świeci
na zielono w zestawie wskaźników.Układ wznawia sterowanie w sposób
automatyczny, gdy prędkość spada poniżej
30
km/h, a warunki nachylenia i zwolnienia
pedałów są spełnione.
Można w dowolnym momencie nacisnąć
ponownie pedał przyspieszenia albo hamulca.
5
%H]SLHF]H
VWZR

130
Regulacja wysokości
Tylne pasy bezpieczeństwa
Zapinanie pasa
F Pociągnąć pas i włożyć klamrę do zaczepu pasa.
F

S
prawdzić poprawność zapięcia,
pociągając za pas.
Odpinanie pasa
F Nacisnąć czer wony przycisk na sprzączce.
F P rzytrzymać pas podczas jego zwijania.
Alarmy niezapięcia/odpięcia
pasów bezpieczeństwa
Kontrolka alarmowe niezapięcia/odpięcia
pasa bezpieczeństwa
F

A

by ustawić punkt mocowania,
ścisnąć moduł A i przesunąć go aż do
zablokowania. Wszystkie tylne siedzenia są wyposażone
w trzypunktowe pasy bezpieczeństwa ze
zwijaczem.
Pasy bezpieczeństwa zewnętrznych
siedzeń są wyposażone w układ napinaczy
pirotechnicznych oraz ogranicznik siły
naprężenia.
W przypadku środkowego siedzenia sprzączka
jest utrzymywana w położeniu poziomym przez
elastyczny pasek, jeśli pas bezpieczeństwa
tego siedzenie nie jest używany.
Świeci w kolorze czer wonym
zarówno w zestawie wskaźników,
jak i na wyświetlaczu lampek
kontrolnych czołowej poduszki
powietrznej pasażera oraz pasów
bezpieczeństwa, gdy układ wykryje
niezapięty pas lub odpięcie pasa
bezpieczeństwa.
Odpinanie pasa
F Nacisnąć czer wony przycisk na sprzączce.
F
P rzytrzymać pas podczas jego zwijania.
Bezpieczeństwo

131

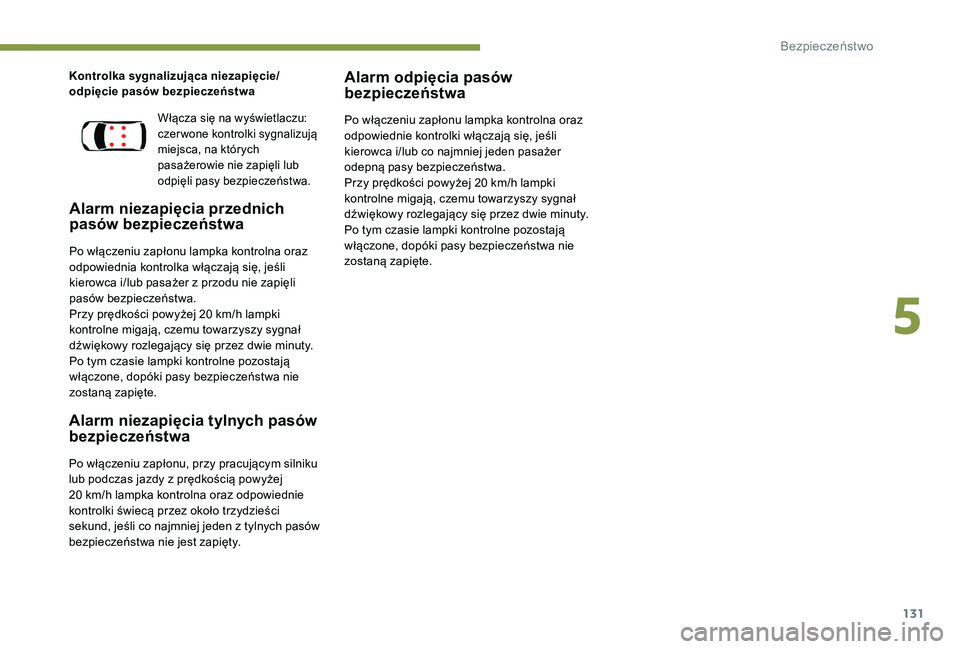

Kontrolka sygnalizująca niezapięcie/
odpięcie pasów bezpieczeństwa
Alarm niezapięcia przednich
pasów bezpieczeństwa
Po włączeniu zapłonu lampka kontrolna oraz
odpowiednia kontrolka włączają się, jeśli
kierowca i/lub pasażer z przodu nie zapięli
pasów bezpieczeństwa.
Przy prędkości powyżej 20 km/h lampki
kontrolne migają, czemu towarzyszy sygnał
dźwiękowy rozlegający się przez dwie minuty.
Po tym czasie lampki kontrolne pozostają
włączone, dopóki pasy bezpieczeństwa nie
zostaną zapięte.
Alarm niezapięcia tylnych pasów
bezpieczeństwa
Włącza się na wyświetlaczu:
czer wone kontrolki sygnalizują
miejsca, na których
pasażerowie nie zapięli lub
odpięli pasy bezpieczeństwa.
Po włączeniu zapłonu, przy pracującym silniku
lub podczas jazdy z prędkością powyżej
20 km/h lampka kontrolna oraz odpowiednie
kontrolki świecą przez około trzydzieści
sekund, jeśli co najmniej jeden z tylnych pasów
bezpieczeństwa nie jest zapięty.
Alarm odpięcia pasów
bezpieczeństwa
Po włączeniu zapłonu lampka kontrolna oraz
odpowiednie kontrolki włączają się, jeśli
kierowca i/lub co najmniej jeden pasażer
odepną pasy bezpieczeństwa.
Przy prędkości powyżej 20 km/h lampki
kontrolne migają, czemu towarzyszy sygnał
dźwiękowy rozlegający się przez dwie minuty.
Po tym czasie lampki kontrolne pozostają
włączone, dopóki pasy bezpieczeństwa nie
zostaną zapięte.
5
Bezpieczeństwo

132
Rady
Przed rozpoczęciem podróży
kierowca powinien upewnić się, że
pasażerowie prawidłowo używają pasów
bezpieczeństwa oraz że pasy są dobrze
zapięte.
Niezależnie od miejsca zajmowanego w
samochodzie należy bezwzględnie zapinać
pasy bezpieczeństwa, nawet w przypadku
krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu
należy sprawdzić, czy jest on prawidłowo
zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać w
zagłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania.
Można odblokować mechanizm,
pociągając szybko za pas i puszczając go,
aby się zwinął o niewielki odcinek.Aby pas bezpieczeństwa spełniał swoje
zadanie:
-

p
owinien być napięty jak najbliżej ciała,
-

n
ależy go wyciągać przed siebie
równomiernym ruchem, sprawdzając przy
tym, czy nie jest skręcony,
-

p
owinien być wykorzystywany tylko przez
jedną osobę,
-

n
ie może być przedziurawiony lub
poszarpany,
-

n
ie może być przerabiany ani
modyfikowany, co może pogorszyć jego
właściwości.
Ze względu na obowiązujące przepisy
bezpieczeństwa, w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego kwalifikacje
i właściwe wyposażenie, co jest w stanie
zapewnić ASO sieci PEUGEOT.
Okresowo, w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka do
czyszczenia materiału, dostępnego w ASO
sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty. Zalecenia dotyczące przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12 roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się w
odpowiednim rozdziale.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu napinaczy
towarzyszy wydobywanie się nieszkodliwego
dymu oraz dźwięk wybuchu wkładu
pirotechnicznego zabudowanego w układzie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić system pasów
bezpieczeństwa w ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.
Bezpieczeństwo

133
Poduszki powietrzne
Informacje ogólne
Układ został zaprojektowany tak, aby zwiększyć
bezpieczeńst wo pasażerów (z w yjątkiem pasażera
na tylnym środkowym siedzeniu) w razie silnego
zderzenia. Poduszki powietrzne uzupełniają
działanie pasów bezpieczeństwa wyposażonych
w ogranicznik siły napięcia (z wyjątkiem pasażera
na tylnym środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-

w r
azie silnego zderzenia poduszki napełniają
się natychmiast, zapewniając lepszą ochronę
pasażerów pojazdu (z wyjątkiem pasażera na
tylnym środkowym siedzeniu). Natychmiast
po zderzeniu gaz zawarty w poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i ułatwić ewentualne wyjście
pasażerów;
-

w r
azie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać. Jedynym zabezpieczeniem w takich
sytuacjach są pasy bezpieczeństwa.
Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne napełniają się tylko
raz. W przypadku kolejnego zderzenia (w
trakcie tego samego lub innego wypadku)
poduszka powietrzna nie zadziała.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. Strefa uderzenia bocznego.
Napełnieniu poduszki powietrznej (ew.
poduszek) towarzyszy wydostawanie
się dymu oraz odgłos odpalenia ładunku
pirotechnicznego wbudowanego w układ.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu towarzyszący
napełnieniu poduszki powietrznej (ew.
poduszek) może na krótki czas osłabić
słuch.
Czołowe poduszki powietrzne
W razie silnego czołowego zderzenia układ
chroni kierowcę i pasażera na przednim
siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia głowy i klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w środkowej części kierownicy, natomiast
poduszka powietrzna pasażera – w desce
rozdzielczej powyżej przedniego schowka.
Napełnienie
Poduszki powietrzne napełniają się (z
wyjątkiem czołowej poduszki powietrznej
pasażera, jeśli jest wyłączona) w razie
silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A wzdłuż osi
samochodu w płaszczyźnie poziomej oraz w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i głową osób na przednich
siedzeniach a kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera w
celu zamortyzowania ruchu do przodu.
5
Bezpieczeństwo

134

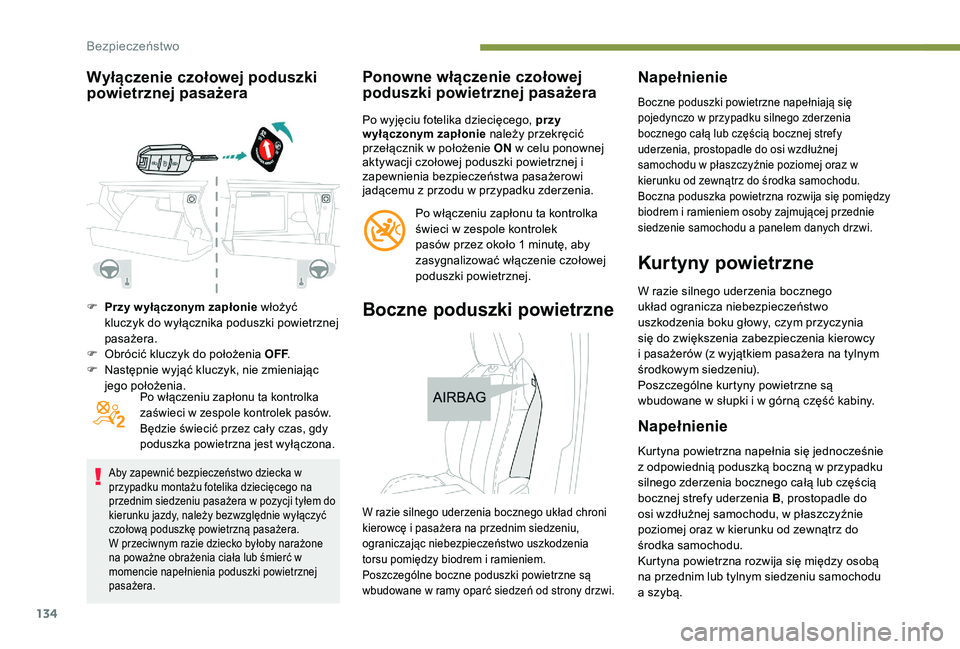

Wyłączenie czołowej poduszki
powietrznej pasażera
F Przy w yłączonym zapłonie włożyć kluczyk do wyłącznika poduszki powietrznej
pasażera.
F

O
brócić kluczyk do położenia OFF .
F

N
astępnie wyjąć kluczyk, nie zmieniając
jego położenia.
Po włączeniu zapłonu ta kontrolka
zaświeci w zespole kontrolek pasów.
Będzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka w
przypadku montażu fotelika dziecięcego na
przednim siedzeniu pasażera w pozycji tyłem do
kierunku jazdy, należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera.
W przeciwnym razie dziecko byłoby narażone
na poważne obrażenia ciała lub śmierć w
momencie napełnienia poduszki powietrznej
pasażera.
Ponowne włączenie czołowej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego, przy
wyłączonym zapłonie należy przekręcić
przełącznik w położenie ON w celu ponownej
aktywacji czołowej poduszki powietrznej i
zapewnienia bezpieczeństwa pasażerowi
jadącemu z przodu w przypadku zderzenia.
Po włączeniu zapłonu ta kontrolka
świeci w zespole kontrolek
pasów przez około 1 minutę, aby
zasygnalizować włączenie czołowej
poduszki powietrznej.
Boczne poduszki powietrzne
Napełnienie
Boczne poduszki powietrzne napełniają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się pomiędzy
biodrem i ramieniem osoby zajmującej przednie
siedzenie samochodu a panelem danych drzwi.
Kur tyny powietrzne
W razie silnego uderzenia bocznego
układ ogranicza niebezpieczeństwo
uszkodzenia boku głowy, czym przyczynia
się do zwiększenia zabezpieczenia kierowcy
i pasażerów (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Poszczególne kurtyny powietrzne są
wbudowane w słupki i w górną część kabiny.
Napełnienie
Kurtyna powietrzna napełnia się jednocześnie
z odpowiednią poduszką boczną w przypadku
silnego zderzenia bocznego całą lub częścią
bocznej strefy uderzenia B , prostopadle do
osi wzdłużnej samochodu, w płaszczyźnie
poziomej oraz w kierunku od zewnątrz do
środka samochodu.
Kurtyna powietrzna rozwija się między osobą
na przednim lub tylnym siedzeniu samochodu
a szybą.
W razie silnego uderzenia bocznego układ chroni
kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia
torsu pomiędzy biodrem i ramieniem.
Poszczególne boczne poduszki powietrzne są
wbudowane w ramy oparć siedzeń od strony drzwi.
Bezpieczeństwo
