2018 PEUGEOT 2008 Návod na použití (in Czech)

159
F Nastartujte motor pomocného vozidla a nechte jej spuštěný po dobu několika minut.
F

N
astartujte motor porouchaného vozidla a
nechte jej spuštěn.
Pokud se motor nepodaří nastartovat hned,
vypněte zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
F

V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F

N
asaďte zpět plastový kryt svorky kladného
pólu
(+), pokud je jím vozidlo vybaveno.
F

N
echte motor spuštěný po dobu minimálně
30
minut (vozidlo může stát nebo s ním
můžete jet), aby se akumulátor dostatečně
nabil. Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.
Dobíjení akumulátoru pomocí
nabíječky akumulátorů
Pro zajištění optimální životnosti akumulátoru
je nezbytné udržovat dostatečnou hodnotu jeho
nabití.
V některých případech může být nezbytné
akumulátor dobít:
-

p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte dlouhodobé odstavení
vozidla (několik týdnů).
Obraťte se na ser vis sítě PEUGEOT nebo na
jiný odborný ser vis.
Pokud se rozhodnete nabíjet akumulátor
sami, používejte pouze nabíječku, která
je určena pro olověné akumulátory
s
jmenovitým napětím 12 V.
Řiďte se návodem k obsluze vydaným
výrobcem nabíječky.
Nikdy nezaměňujte polaritu.
Akumulátor není třeba odpojovat. F

V
ypněte zapalování.
F
V
ypněte všechny elektrické spotřebiče
(audiosystém, světla, stěrače, …).
F

P

řipojte jeden konec čer veného kabelu
ke svorce kladného pólu (+) vybitého
akumulátoru A (v místě navařené kovové
části) a

poté druhý konec ke kladné svorce
(+) pomocného akumulátoru B nebo
pomocného zdroje.
F

P

řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného
pólu (-) pomocného akumulátoru B nebo
pomocného zdroje (nebo k

ukostřovacímu
bodu druhého vozidla).
F

P

řipojte druhý konec zeleného nebo
černého kabelu k

ukostřovacímu bodu C
porouchaného vozidla.
F

P
řed připojením kabelů k akumulátoru
vypněte nabíječku B , aby se předešlo
jakémukoliv nebezpečnému jiskření.
F

O
věř te, zda jsou kabely nabíječky v dobrém
stavu.
F

N
adzvedněte plastový kryt na svorce (+),
je-li jím vozidlo vybaveno.
F

K
abely nabíječky B připojte tímto
způsobem:
-

č
er vený kladný (+) kabel ke svorce (+)
akumulátoru A,
-

č
erný záporný (-) kabel ke kostře C
vozidla.
F

P
o dokončení nabíjení vypněte nabíječku B
a
až poté odpojte kabely od akumulátoru A.
8
3RUXFKDQDFHVW


160
Nikdy se nepokoušejte nabít zamrzlý
akumulátor – riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v ser visu sítě PEUGEOT
nebo v jiném odborném ser visu, kde
ověří, zda nejsou jeho vnitřní komponenty
poškozené a zda obal akumulátoru není
prasklý (riziko úniku jedovaté a korozívní
kyseliny).
Odpojování akumulátoru
F zavřete všechny vstupy (dveře, zavazadlový prostor, okna, střechu atd.),
F

v
ypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.),
F

v
ypněte zapalování a vyčkejte alespoň
4
minuty.
U akumulátoru je nutno pouze odpojit svorku (+).
Rychloupínací svorky
Odpojení svorky (+)
Pokud je ve voze tento štítek, je nezbytné
používat pouze 12V nabíječku, jinak hrozí
nevratné poškození elektrického vybavení
souvisejícího se systémem Stop & Start.
Aby byla zachována dostatečná úroveň
nabití akumulátoru pro spouštění motoru, je
doporučeno při odstavování vozidla na velmi
dlouhou dobu akumulátor odpojovat.
Před odpojením akumulátoru:
Připojení svorky (+)
Netlačte na páčku silou, protože v případě
špatného umístění svěrné objímky nebude
zajištění možné; v takovém případě
zopakujte celý postup od začátku.
F

Z

vednutím páčky A zcela nahoru odjistíte
objímku B.
F

Z

vedněte a sejměte svěrnou objímku B .F

Z
vedněte páčku A zcela nahoru.
F

U
místěte otevřenou svěrnou objímku B zpět
na svorku (+).
F

Z
atlačte objímku B úplně dolů.
F

Sk
lopením páčky
A objímku B zajistěte.
Porucha na cestě

161
Po opětovném připojení
Po každém opětovném připojení akumulátoru
zapněte zapalování a vyčkejte 1 minutu před
nastartováním motoru, aby se inicializovaly
elektronické systémy. Pokud i po tomto postupu
přetr vávají určité obtíže, obraťte se na ser vis
sítě PEUGEOT nebo na jiný odborný ser vis.
Je nutné, abyste podle pokynů v příslušné části
sami znovu nastavili:
-

d
álkový ovladač zamykání,
-

d
atum a čas,
-

u
ložené stanice autorádia.
Odtažení vozidla
Postup odtažení vlastního vozidla či tažení
jiného vozidla pomocí demontovatelného
vlečného oka.
Vlečné oko
Vlečné oko je uloženo pod podlážkou
v zavazadlovém prostoru.
Pro přístup k němu:
F

o
tevřete zavazadlový prostor,
F

n
adzvedněte podlážku a vyjměte ji,
F

v
yjměte ze schránky vlečné oko. Všeobecná doporučení
Dodržujte zákonná nařízení platná ve své
zemi.
Ověř te, že hmotnost tažného vozidla je
vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí
sedět řidič, který je držitelem platného
řidičského průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč; lana a popruhy jsou
zakázány.
Tažné vozidlo se musí rozjíždět pozvolným
a
plynulým pohybem.
Je-li vozidlo taženo s vypnutým motorem,
není k dispozici posilovač brzd a řízení.
V následujících případech se vždy obraťte
na profesionální odtahovou službu:
- v ozidlo má poruchu na dálnici nebo na
rychlostní silnici,
-

v
ozidlo s pohonem všech čtyř kol,
-

n
ení možné zařadit neutrál, odblokovat
řízení, uvolnit parkovací brzdu,
-

n
ení možné odtáhnout vozidlo
s
automatickou převodovkou při
běžícím motoru,
-

v
lečení pouze se dvěma koly na zemi,
-

n
ení k dispozici schválená vlečná
tyč
atd.
Před odpojením
Před odpojením akumulátoru je nezbytné
vypnout zapalování a vyčkat 2 minuty.
Před odpojením akumulátoru zavřete okna
a dveře.
8
Porucha na cestě

162

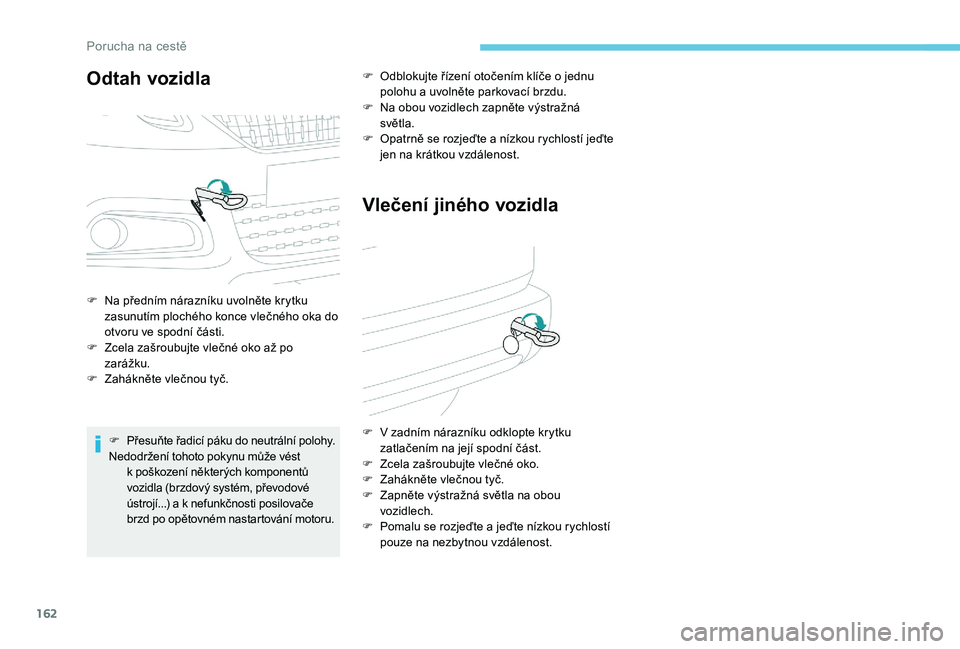

Odtah vozidla
F Na předním nárazníku uvolněte krytku zasunutím plochého konce vlečného oka do
otvoru ve spodní části.
F

Z
cela zašroubujte vlečné oko až po
zarážku.
F

Z
ahákněte vlečnou tyč.
F
P

řesuňte řadicí páku do neutrální polohy.
Nedodržení tohoto pokynu může vést k
poškození některých komponentů
vozidla (brzdový systém, převodové
ústrojí...) a
k nefunkčnosti posilovače
brzd po opětovném nastartování motoru. F

O
dblokujte řízení otočením klíče o jednu
polohu a uvolněte parkovací brzdu.
F
N
a obou vozidlech zapněte výstražná
světla.
F
O
patrně se rozjeďte a nízkou rychlostí jeďte
jen na krátkou vzdálenost.
Vlečení jiného vozidla
F V zadním nárazníku odklopte krytku zatlačením na její spodní část.
F

Z
cela zašroubujte vlečné oko.
F

Z
ahákněte vlečnou tyč.
F

Z
apněte výstražná světla na obou
vozidlech.
F

P
omalu se rozjeďte a jeďte nízkou rychlostí
pouze na nezbytnou vzdálenost.
Porucha na cestě

163
Parametry motorů
a hmotnosti přívěsu
Motory
Parametry motoru jsou uvedeny v osvědčení
o registraci vozidla a v prodejní dokumentaci.
Maximální výkon odpovídá hodnotě
homologované na zkušební motorové stolici
podle podmínek stanovených evropskou
legislativou (směrnice 1999/99/ES).
Další informace poskytne ser vis sítě
PEUGEOT nebo odborný ser vis.
Hmotnosti vozidla a p řívěsu
Maximální hmotnosti vozidla a přívěsu jsou
uvedeny v
osvědčení o registraci vozidla
a
v prodejní dokumentaci.
Tyto hodnoty se nacházejí také na štítku
výrobce vozidla.
Další informace poskytne ser vis sítě
PEUGEOT nebo jiný kvalifikovaný ser vis. Uvedené hodnoty GTW a přívěsu platí pro
maximální nadmořskou výšku 1
000 metrů.
Na každých dalších 1 000 metrů nadmořské
výšky je třeba snížit hmotnost přívěsu o 10 %.
Maximální povolené svislé zatížení na kouli
odpovídá hmotnosti přípustného zatížení,
uvedené na tažném zařízení.
GT W: Nejvyšší povolená hmotnost jízdní
soupravy.
Vysoké venkovní teploty mohou mít vliv na
snížení výkonu vozidla z důvodu ochrany
motoru. Když venkovní teplota vystoupí
nad 37 °C, snižte hmotnost taženého
přívěsu.
Tažení přívěsu málo zatíženým vozidlem
může způsobit zhoršení jeho jízdní
stability.
Tažení přívěsu prodlužuje brzdnou dráhu
vozidla.
Při tažení nepřekračujte rychlost 100 km/h
(dodržujte také místní předpisy.) Pokud je venkovní teplota zvýšená,
doporučuje se po zastavení vozidla
nechat motor alespoň 1
až 2 minuty běžet,
aby mohl vychladnout.
9
T

164
Zážehové motory a hmotnosti přívěsu
Motory1,2 l PureTech
82 1,2l PureTech
82 S&S 1,2l PureTech 110 S&S 1,2l PureTech 110 S&S
Převodovky BVM
(manuální
5stupňová) BVM
(manuální
5stupňová) BVM
(manuální 5stupňová) E AT 6
(automatická 6 stupňů)
Kódy KQ5
(EB2F MA) LEJ
(EB2FA MA STT) CQJ
(EB2DT BE STT) CZJ
(EB2DTM BE STT) CQQ
(EB2DT AT6III STT) CZQ
(EB2DTM
AT6III STT)
Kódy modelů CUHMZ0
CUHMZ6 A HW T/S
CUHNZ6/S CUHNV6/S CUH NZ T/S CUH N V T/S
Zdvihový objem (cm
3) 1 1991 1991 1991 199
Max. výkon: norma EHS (kW) 6060 81 81
Palivo Bezolovnaté BezolovnatéBezolovnatéBezolovnaté
Brzděný přívěs (v limitu největší povolené hmotnosti jízdní soupravy) (kg)
v 10 % nebo 12 % svahu1 1001 1001 2707501 250450
Nebrzděný přívěs (kg) 560560 580 450 610450
Maximální povolené svislé zatížení na kouli (kg) 515151515151
Technick

165
Zážehové motory a hmotnosti přívěsu
Motory1,2l PureTech 110
S&S 1,2l PureTech 130 S&S
1,6 l VTI 115
Převodovky E AT 6
(automatická 6 stupňů) BVM6
(mechanická 6stupňová) BVM6
(mechanická 6stupňová) E AT 6
(automatická 6
stupňů)
Kódy LGQ
(EB2ADT AT6III STT) CRK
(EB2DTS MCM STT) LHK
(EB2ADTS MB6 STT) EFM
(EC5F AT6III)
Kódy modelů CUHNPN/S
CUHNPN/1S
CUHNPN/2S CUHNYM/SCUHNSS/S
CUHNSS/1S
CUHNSS/2S CUNFPT
Zdvihový objem (cm
3) 1 1991 1991 1991 587
Max. výkon: norma EHS (kW) 8196 96 85
Palivo BezolovnatéBezolovnatéBezolovnatéBezolovnaté
Brzděný přívěs (v limitu největší povolené hmotnosti jízdní soupravy) (kg)
v 10 % nebo 12 % svahu1 250 1 2701 2501 270
Nebrzděný přívěs (kg) 630580600 570
Maximální povolené svislé zatížení na kouli (kg) 51515151
9
Technick

166
Vznětové motory a hmotnosti přívěsu
Motory1,5 l BlueHDi
100 S&S 1,5
l BlueHDi
120 S&S 1,6
l BlueHDi
75 1,6
l e- HDi 92 1,6 l BlueHDi 100
Převodovky BVM6
(mechanická 6stupňová) E AT 6
(automatická 6 stupňů) BVM
(manuální
5stupňová) BVM
(manuální
5stupňová) BVM
(manuální 5stupňová)
Kódy MDK
(DV5RD MB6 STT) MBQ
(DV5RCD
AT6III STT) KM5
(DV6FE BE) B FJ
(DV6D BE STT) KE5
(DV6FD BE)
Kódy modelů CUYHYS/S
CUYHYS/1S
CUYHYS/2S CUYHXN/S
CUYHXN/1S
CUYHXN/2S CUBHW6
CU9HP0/S CUBHYKCUBHY6
Zdvihový objem (cm
3) 1 4991 4991 560 1 5601 560
Max. výkon: norma EHS (kW) 7588 5568 70
Palivo Motorová nafta Motorová nafta Motorová nafta Motorová nafta Motorová nafta
Brzděný přívěs (v limitu největší povolené hmotnosti jízdní soupravy) (kg)
v 10 % nebo 12 % svahu1 2601 270940 1 270820 1 270
Nebrzděný přívěs (kg) 640640 610610500 610
Maximální povolené svislé zatížení na kouli (kg) 515151515151
Technick
