111
Nakon zamjene kotača
Što prije dajte provjeriti pritegnutost
vijaka i tlak u rezer vnom kotaču u mreži
PEUGEOT ili u
nekoj stručnoj radionici.
Dajte popraviti probušenu gumu i
što prije
ju ponovno postavite na vozilo.
Ako je na vozilo postavljen tanki rezer vni
kotač, ne vozite brže od 80
km/h.
Pri vožnji s
lancima za snijeg isključite
sustav upozorenja na nenamjerno
prelaženje crte.Zamjena žarulje
1. LED pozicijska svjetla* ).
2. Pokazivači smjera (PY21W narančaste
b o j e).
3. Kratka svjetla/duga svjetla (HiR2
– 55W)
4. Prednja svjetla za maglu.
5. Dnevna svjetla (LED* ). U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih
i
stražnjih svjetala normalna je pojava; ona
će nestati nekoliko minuta nakon paljenja
svjetala.
*
L
ED: elektroluminiscentne diode. Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
F

n
e čistite ih suhom ili abrazivnom
krpom, niti deterdžentom ili
otapalom,
F
u
potrijebite spužvu i sapunicu ili neko
sredstvo s neutralnim pH,
F
a
ko vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja,
ne usmjeravajte mlaz duže vrijeme
na farove, na svjetla ni po njihovom
obodu, kako se ne bi oštetio zaštitni lak
i
brtva.
Prednja svjetla
8
U slučaju kvara

112
Pozicijska svjetla (LED)
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
F
N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne ostavlja
dlačice.
Obavezno treba upotrebljavati samo
žarulje bez ultraljubičastog zračenja (UV)
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i
ka

rakteristika.Pokazivači smjera (PY21W
narančaste boje).
Kratka svjetla/duga svjetla
(HiR2
– 55W) Prednja svjetla za maglu
F Držač žarulje okrenite za četvrtinu kruga
i izvadite ga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Ako imate poteškoća, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
F

S
kinite zaštitni poklopac povlačenjem
jezičca. F

O
slobodite držač žarulje odmicanjem
opruge.
F
I
zvucite držač žarulje/žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
Ako imate poteškoća, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Za zamjenu te vrste svjetla obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Za zamjenu te vrste svjetla obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
U slučaju kvara

113
Dnevna LED svjetla
Stražnja svjetla
1.Stop svjetla (P21/5W).
2. Pozicijska svjetla (P21/5W).
3. Pokazivači smjera (PY21W).
4. Svjetlo za vožnju natrag (P21W) ili svjetlo
za maglu (P21W).
Za zamjenu ovih žarulja potrebno je skinuti
svjetlo:
F

O
tvorite prtljažnik.
F

O
krenite plastični poklopac i izvadite vijak.
F

S
nažno gurnite bočnu oblogu. Izobličenje
obloge je uobičajeno.
F

O
dvijte maticu i skinite je (pazite da ne
padne unutar blatobrana).
F

I
zvadite svjetlo povlačeći ga jako prema van.Za zamjenu te vrste svjetla obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
F

S
a stražnje strane svjetla izvucite
neispravnu žarulju i
zamijenite je.Kako biste svjetlo vratili na mjesto, postupite
obrnutim redoslijedom i
provjerite je li ispravno
postavljeno na mjesto.
Svjetla registarske pločice
(W5W)
F Umetnite tanak odvijač u jedan od vanjskih
utora u prozirnoj plastici.
F

O
tkopčajte je guranjem prema vani.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Pri postavljanju pritiskom uglavite prozirnu
plastiku.
8
U slučaju kvara

114

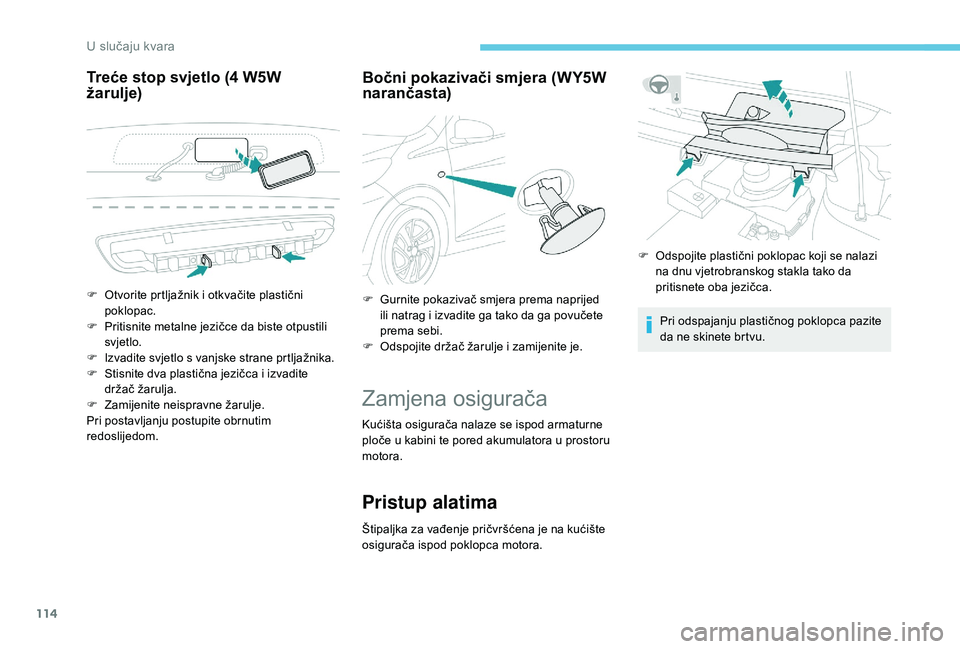

Treće stop svjetlo (4 W5W
ž arulje) Bočni pokazivači smjera (WY5W
narančasta)
Zamjena osigurača
Kućišta osigurača nalaze se ispod armaturne
ploče u
kabini te pored akumulatora u prostoru
motora.
Pristup alatima
Štipaljka za vađenje pričvršćena je na kućište
osigurača ispod poklopca motora. Pri odspajanju plastičnog poklopca pazite
da ne skinete brtvu.
F

O

tvorite prtljažnik i

otkvačite plastični
poklopac.
F

P

ritisnite metalne jezičce da biste otpustili
svjetlo.
F

I

zvadite svjetlo s

vanjske strane prtljažnika.
F

S

tisnite dva plastična jezičca i

izvadite
držač žarulja.
F

Z

amijenite neispravne žarulje.
Pri postavljanju postupite obrnutim
redoslijedom. F
G
urnite pokazivač smjera prema naprijed
ili natrag i izvadite ga tako da ga povučete
prema sebi.
F
O
dspojite držač žarulje i zamijenite je.
F
O
dspojite plastični poklopac koji se nalazi
na dnu vjetrobranskog stakla tako da
pritisnete oba jezičca.
U slučaju kvara

115
Zamjena osigurača
IspravnoNeispravno Prije zamjene osigurača potrebno je:
F

s
aznati uzrok kvara i otkloniti ga,
F
i
sključiti sve električne potrošače,
F
z
austaviti vozilo i isključiti kontakt,
F
p
ronaći neispravan osigurač pomoću tablica
namjena i shema na sljedećim stranicama.
F

O

dspojite poklopac kućišta osigurača
pritiskom na desnu stranu jezičca.
F

U

klonite štipaljku. Štipaljka
Da biste radili na osiguraču, obavezno:
F
k
oristite posebnu štipaljku kako biste izvadili
osigurač iz njegova ležišta i provjerite je li
pregorio,
F
u
vijek zamijenite neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, zatražite provjeru električne opreme
u mreži PEUGEOT ili u nekoj stručnoj radionici.Ugradnja dodatne električne opreme
Električni sustav vozila napravljen je tako
da radi sa serijskom i dodatnom opremom.
Prije ugradnje neke druge električne
opreme ili pribora na vozilo obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za popravak neispravnosti
zbog ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i koja
nije ugrađena prema njegovim pravilima,
naročito ako svi dodatno priključeni uređaji
ukupno troše više od 10 miliampera.
8
U slučaju kvara

116

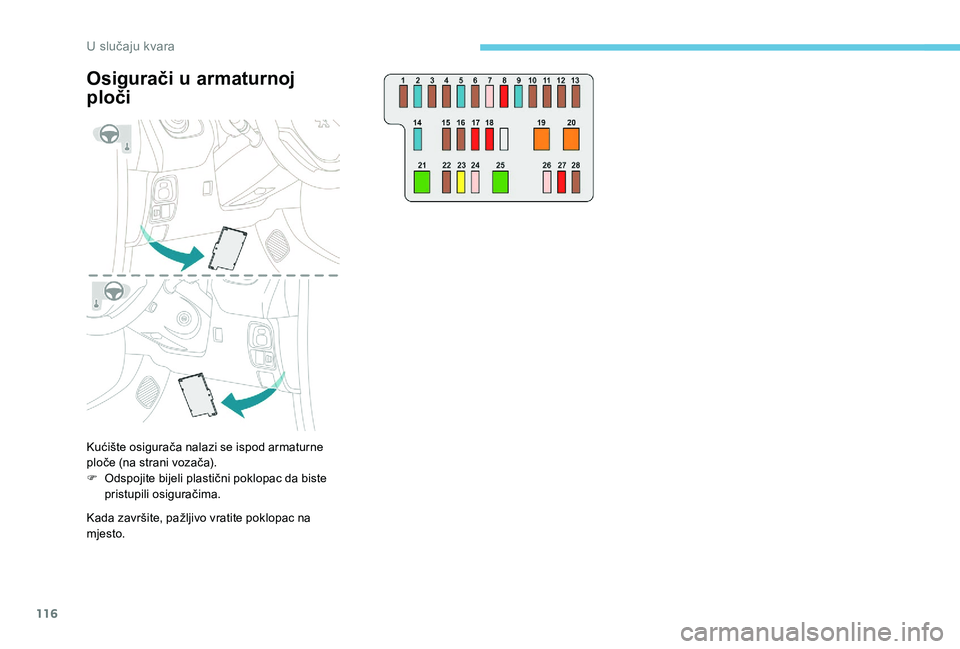

Osigurači u armaturnoj
ploči
Kućište osigurača nalazi se ispod armaturne
ploče (na strani vozača).
F

O
dspojite bijeli plastični poklopac da biste
pristupili osiguračima.
Kada završite, pažljivo vratite poklopac na
mjesto.
U slučaju kvara

117
Broj osiguračaJakost (A)Funkcije
1 5Svjetla za vožnju unatrag – Sustav za ubrizgavanje goriva – Audiosustav – VSC sustav
2 15Pranje prednjeg i
stražnjeg stakla
3 5Glavna jedinica opskrbe – Ploča s
instrumentima – Ekran – Klima uređaj – Stražnji prozor i vanjski retrovizori
s
grijačem – Grijači sjedala – Električni platneni krov – Audiosustav
4 5Električni ser vo upravljač – Stop & Start
5 15Stražnji brisač
6 5Sklop ventilatora motora – ABS sustav – VSC sustav
7 25Brisači vjetrobrana
8 10Grijani vanjski retrovizori
9 15Utičnica od 12
V (maks. 120 W)
10 7, 5Vanjski retrovizori – Audiosustav – Stop & Start – Ploča s
instrumentima – Ekran
11 5Blokada upravljača – Sustav za ubrizgavanje goriva – Mjenjač ETG
12 7, 5Zračni jastuci
13 5Ploča s
instrumentima – Ekran – Stop & Start
14 15Upravljač – Sustav za ubrizgavanje goriva – Stop svjetla
15 7, 5Sustav za ubrizgavanje goriva – Stop & Start
16 7, 5Autodijagnostika motora
17 10Stop svjetla – Treće stop svjetlo – Sustav za ubrizgavanje goriva – Sustav ABS – Sustav VSC – Mjenjač ETG –
Sustav "Pristupa i
pokretanja bez ključa"
8
U slučaju kvara

118
1810Pozicijska svjetla – Svjetla registarske tablice – Stražnja svjetla za maglu – Prednja svjetla za maglu – Stražnja
svjetla – Reostat za podešavanje osvijetljenosti
19 40Klima uređaj
20 40Klima uređaj – Autodijagnostika motora – Stražnja svjetla – Svjetla registarske tablice – Stražnja svjetla za maglu
– Prednja svjetla za maglu – Stražnja svjetla – Reostat osvjetljenja – Stop svjetla – Treće stop svjetlo – Sustav
za ubrizgavanje goriva – Sustav ABS – Sustav VSC – Mjenjač ETG – Sustav "Pristupa i
pokretanja bez ključa" –
Električni podizači prozora
21 30Sustav za ubrizgavanje goriva – Stop & Start – Glavna jedinica opskrbe
22 7, 5Sustav za ubrizgavanje goriva
23 20Sustav za ubrizgavanje goriva – Stop & Start
24 25Glavna jedinica opskrbe
25 30Električni podizači prozora
26 25Električni podizači prozora
27 10Klima uređaj
28 5Stražnje svjetlo za maglu
