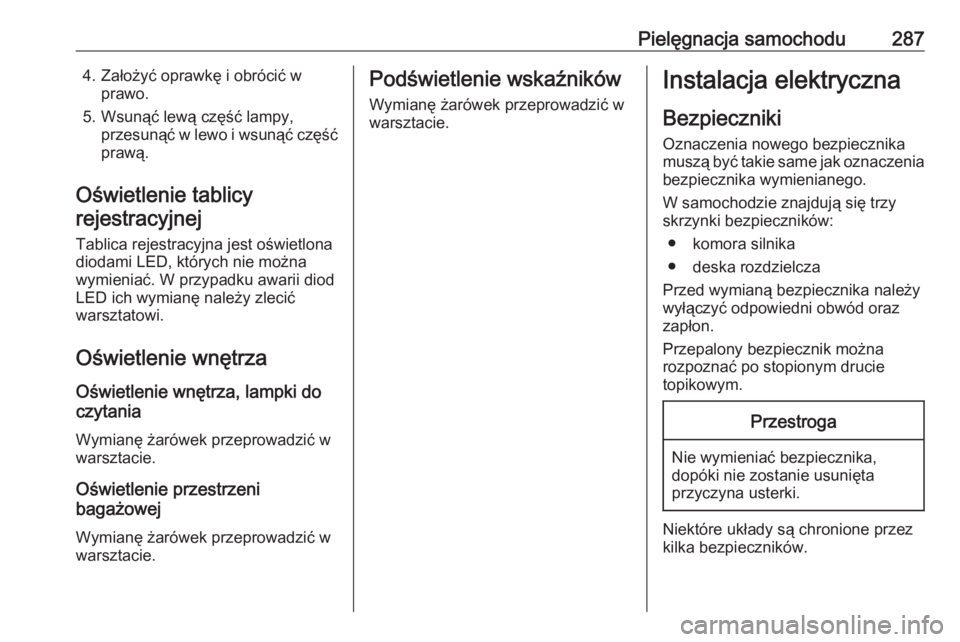

Pielęgnacja samochodu2874. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć częśćprawą.
Oświetlenie tablicy
rejestracyjnej
Tablica rejestracyjna jest oświetlona
diodami LED, których nie można
wymieniać. W przypadku awarii diod
LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek przeprowadzić w
warsztacie.Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.

288Pielęgnacja samochoduPomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

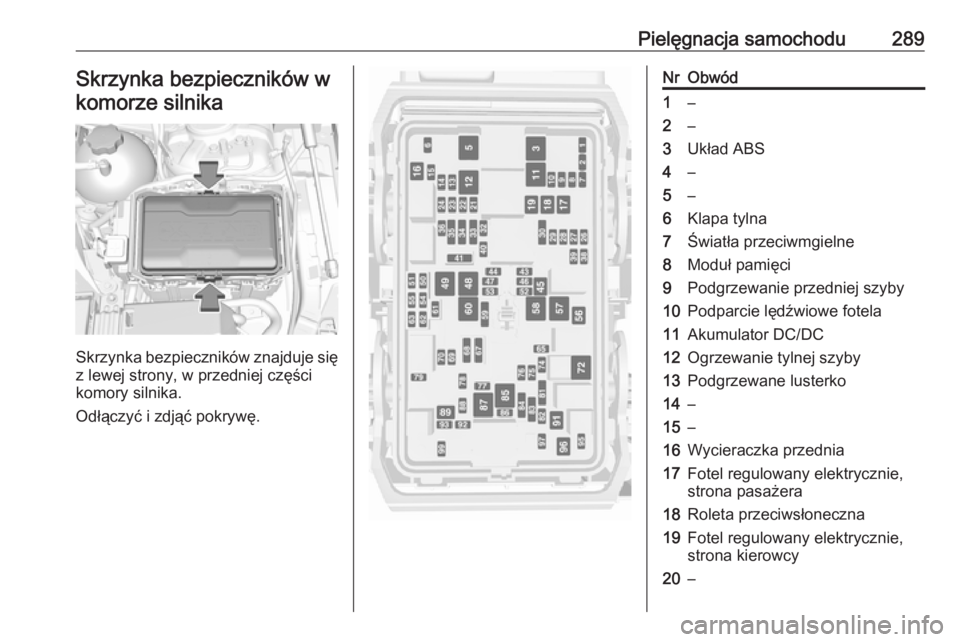

Pielęgnacja samochodu289Skrzynka bezpieczników wkomorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
NrObwód1–2–3Układ ABS4–5–6Klapa tylna7Światła przeciwmgielne8Moduł pamięci9Podgrzewanie przedniej szyby10Podparcie lędźwiowe fotela11Akumulator DC/DC12Ogrzewanie tylnej szyby13Podgrzewane lusterko14–15–16Wycieraczka przednia17Fotel regulowany elektrycznie,
strona pasażera18Roleta przeciwsłoneczna19Fotel regulowany elektrycznie,
strona kierowcy20–

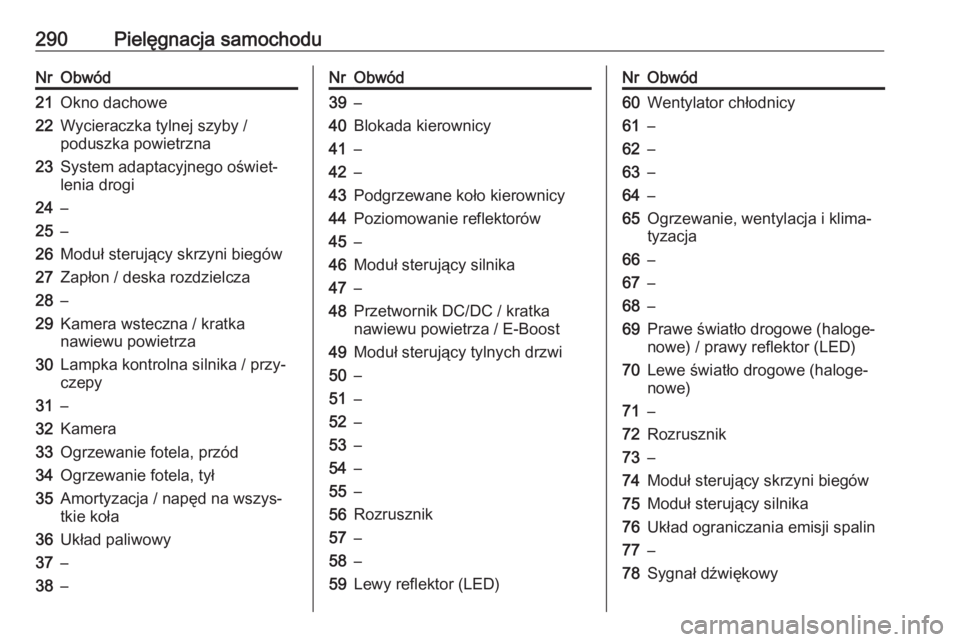

290Pielęgnacja samochoduNrObwód21Okno dachowe22Wycieraczka tylnej szyby /
poduszka powietrzna23System adaptacyjnego oświet‐
lenia drogi24–25–26Moduł sterujący skrzyni biegów27Zapłon / deska rozdzielcza28–29Kamera wsteczna / kratka
nawiewu powietrza30Lampka kontrolna silnika / przy‐
czepy31–32Kamera33Ogrzewanie fotela, przód34Ogrzewanie fotela, tył35Amortyzacja / napęd na wszys‐
tkie koła36Układ paliwowy37–38–NrObwód39–40Blokada kierownicy41–42–43Podgrzewane koło kierownicy44Poziomowanie reflektorów45–46Moduł sterujący silnika47–48Przetwornik DC/DC / kratka
nawiewu powietrza / E-Boost49Moduł sterujący tylnych drzwi50–51–52–53–54–55–56Rozrusznik57–58–59Lewy reflektor (LED)NrObwód60Wentylator chłodnicy61–62–63–64–65Ogrzewanie, wentylacja i klima‐
tyzacja66–67–68–69Prawe światło drogowe (haloge‐
nowe) / prawy reflektor (LED)70Lewe światło drogowe (haloge‐
nowe)71–72Rozrusznik73–74Moduł sterujący skrzyni biegów75Moduł sterujący silnika76Układ ograniczania emisji spalin77–78Sygnał dźwiękowy

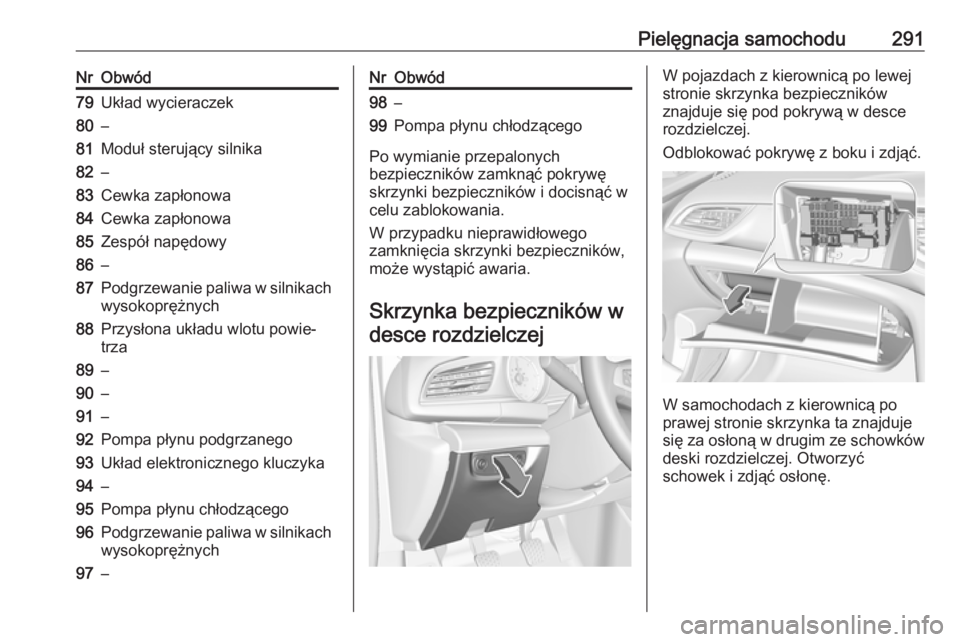

Pielęgnacja samochodu291NrObwód79Układ wycieraczek80–81Moduł sterujący silnika82–83Cewka zapłonowa84Cewka zapłonowa85Zespół napędowy86–87Podgrzewanie paliwa w silnikach
wysokoprężnych88Przysłona układu wlotu powie‐
trza89–90–91–92Pompa płynu podgrzanego93Układ elektronicznego kluczyka94–95Pompa płynu chłodzącego96Podgrzewanie paliwa w silnikach
wysokoprężnych97–NrObwód98–99Pompa płynu chłodzącego
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się pod pokrywą w desce rozdzielczej.
Odblokować pokrywę z boku i zdjąć.
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Otworzyć
schowek i zdjąć osłonę.

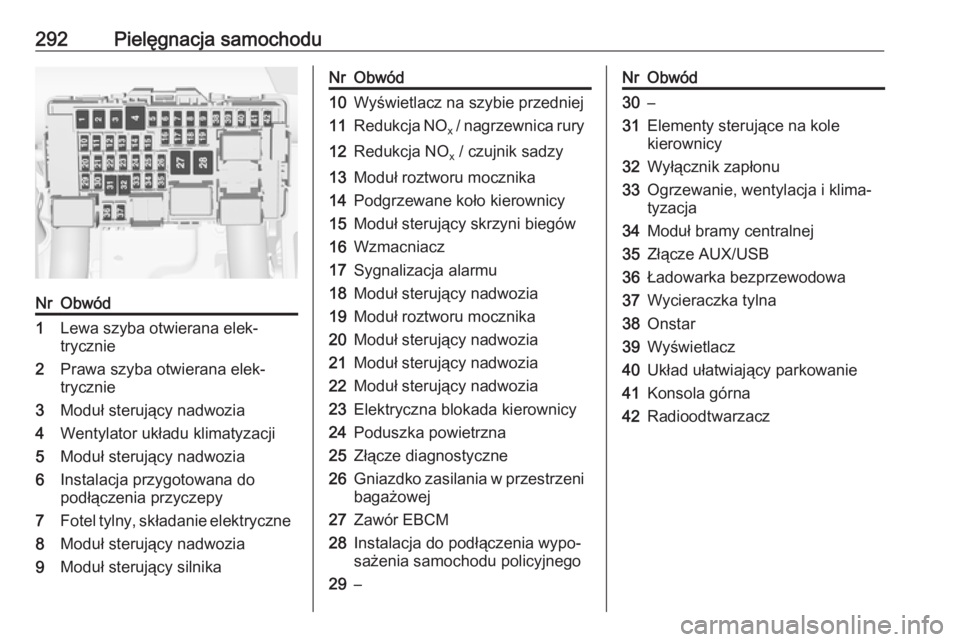

292Pielęgnacja samochoduNrObwód1Lewa szyba otwierana elek‐
trycznie2Prawa szyba otwierana elek‐
trycznie3Moduł sterujący nadwozia4Wentylator układu klimatyzacji5Moduł sterujący nadwozia6Instalacja przygotowana do
podłączenia przyczepy7Fotel tylny, składanie elektryczne8Moduł sterujący nadwozia9Moduł sterujący silnikaNrObwód10Wyświetlacz na szybie przedniej11Redukcja NO x / nagrzewnica rury12Redukcja NO
x / czujnik sadzy13Moduł roztworu mocznika14Podgrzewane koło kierownicy15Moduł sterujący skrzyni biegów16Wzmacniacz17Sygnalizacja alarmu18Moduł sterujący nadwozia19Moduł roztworu mocznika20Moduł sterujący nadwozia21Moduł sterujący nadwozia22Moduł sterujący nadwozia23Elektryczna blokada kierownicy24Poduszka powietrzna25Złącze diagnostyczne26Gniazdko zasilania w przestrzeni
bagażowej27Zawór EBCM28Instalacja do podłączenia wypo‐
sażenia samochodu policyjnego29–NrObwód30–31Elementy sterujące na kole
kierownicy32Wyłącznik zapłonu33Ogrzewanie, wentylacja i klima‐
tyzacja34Moduł bramy centralnej35Złącze AUX/USB36Ładowarka bezprzewodowa37Wycieraczka tylna38Onstar39Wyświetlacz40Układ ułatwiający parkowanie41Konsola górna42Radioodtwarzacz

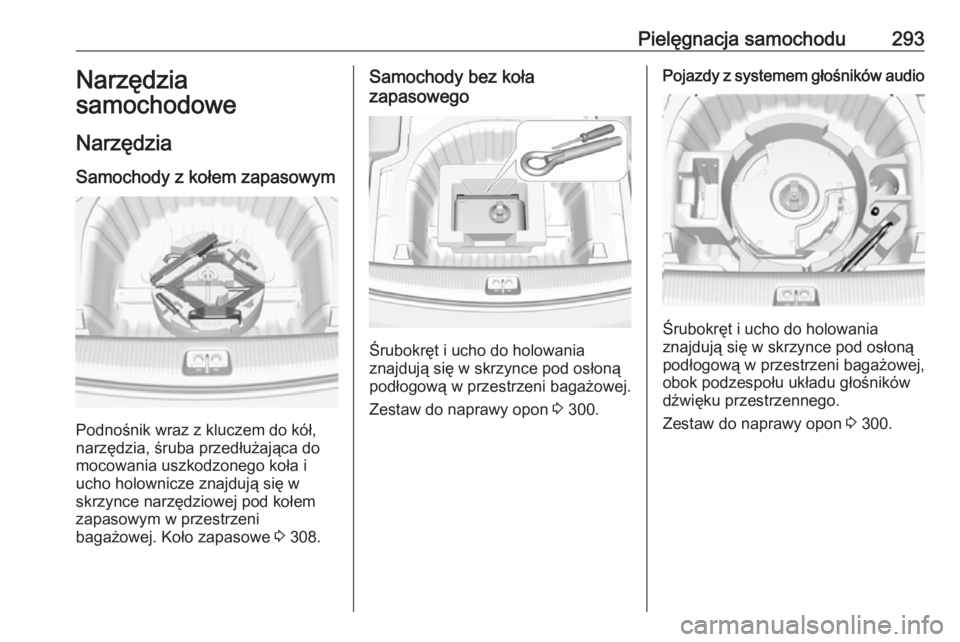

Pielęgnacja samochodu293Narzędzia
samochodowe
Narzędzia Samochody z kołem zapasowym
Podnośnik wraz z kluczem do kół,
narzędzia, śruba przedłużająca do
mocowania uszkodzonego koła i
ucho holownicze znajdują się w
skrzynce narzędziowej pod kołem
zapasowym w przestrzeni
bagażowej. Koło zapasowe 3 308.
Samochody bez koła
zapasowego
Śrubokręt i ucho do holowania
znajdują się w skrzynce pod osłoną
podłogową w przestrzeni bagażowej.
Zestaw do naprawy opon 3 300.
Pojazdy z systemem głośników audio
Śrubokręt i ucho do holowania
znajdują się w skrzynce pod osłoną
podłogową w przestrzeni bagażowej,
obok podzespołu układu głośników
dźwięku przestrzennego.
Zestaw do naprawy opon 3 300.

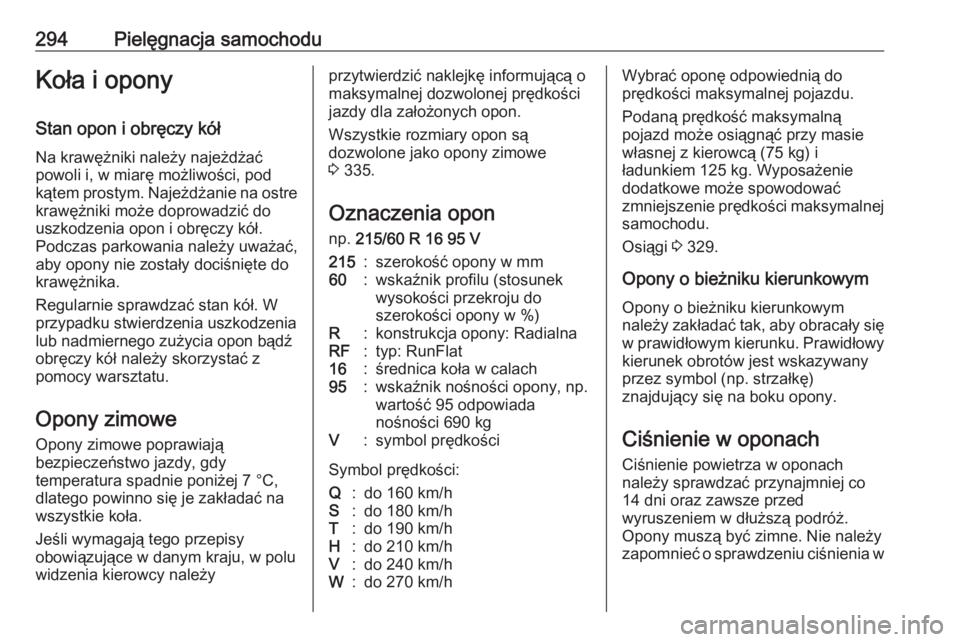

294Pielęgnacja samochoduKoła i oponyStan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należyprzytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 335.
Oznaczenia opon
np. 215/60 R 16 95 V215:szerokość opony w mm60:wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:konstrukcja opony: RadialnaRF:typ: RunFlat16:średnica koła w calach95:wskaźnik nośności opony, np.
wartość 95 odpowiada
nośności 690 kgV:symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/hWybrać oponę odpowiednią do
prędkości maksymalnej pojazdu.
Podaną prędkość maksymalną
pojazd może osiągnąć przy masie
własnej z kierowcą (75 kg) i
ładunkiem 125 kg. Wyposażenie
dodatkowe może spowodować
zmniejszenie prędkości maksymalnej samochodu.
Osiągi 3 329.
Opony o bieżniku kierunkowym Opony o bieżniku kierunkowym
należy zakładać tak, aby obracały się w prawidłowym kierunku. Prawidłowy
kierunek obrotów jest wskazywany
przez symbol (np. strzałkę)
znajdujący się na boku opony.
Ciśnienie w oponach Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
