2018 OPEL INSIGNIA BREAK Instrukcja obsługi (in Polish)

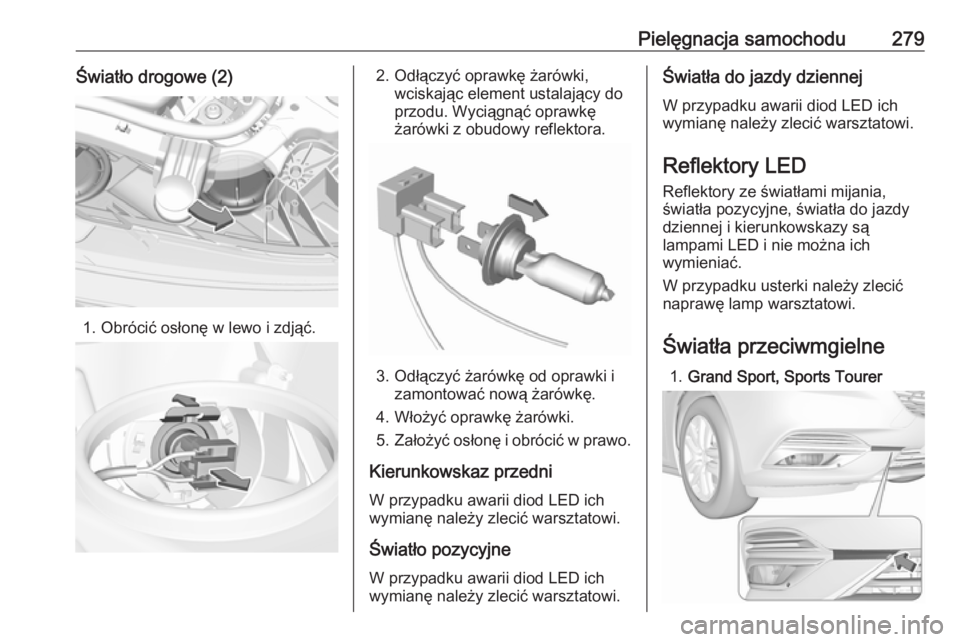

Pielęgnacja samochodu279Światło drogowe (2)
1. Obrócić osłonę w lewo i zdjąć.
2. Odłączyć oprawkę żarówki,wciskając element ustalający do
przodu. Wyciągnąć oprawkę
żarówki z obudowy reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki.
5. Założyć osłonę i obrócić w prawo.
Kierunkowskaz przedni
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światło pozycyjne
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Światła do jazdy dziennej
W przypadku awarii diod LED ich
wymianę należy zlecić warsztatowi.
Reflektory LED Reflektory ze światłami mijania,
światła pozycyjne, światła do jazdy
dziennej i kierunkowskazy są
lampami LED i nie można ich
wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.

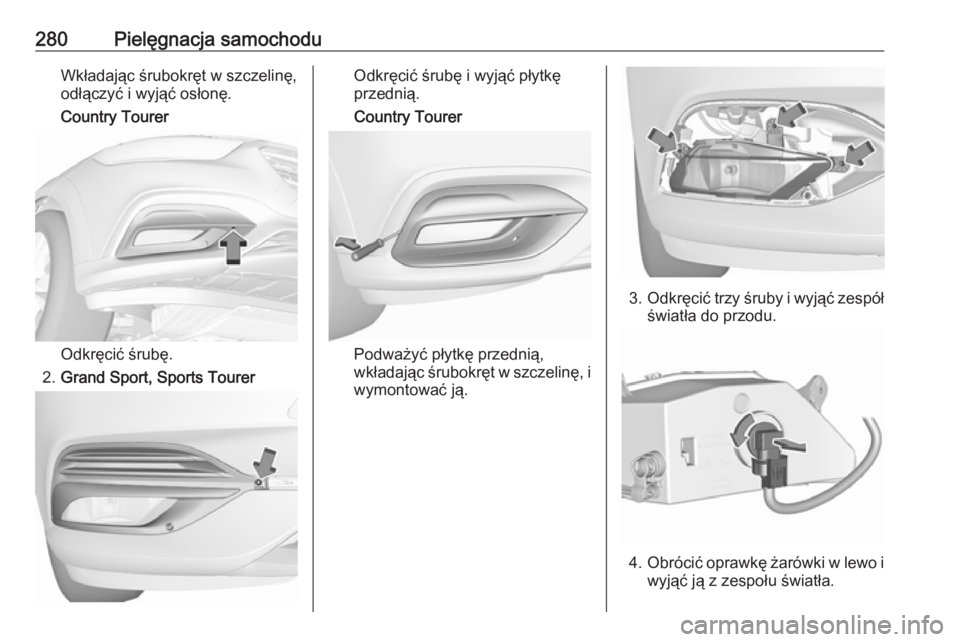

Światła przeciwmgielne 1. Grand Sport, Sports Tourer

280Pielęgnacja samochoduWkładając śrubokręt w szczelinę,
odłączyć i wyjąć osłonę.
Country Tourer
Odkręcić śrubę.
2. Grand Sport, Sports Tourer
Odkręcić śrubę i wyjąć płytkę
przednią.
Country Tourer
Podważyć płytkę przednią,
wkładając śrubokręt w szczelinę, i wymontować ją.
3. Odkręcić trzy śruby i wyjąć zespół
światła do przodu.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.

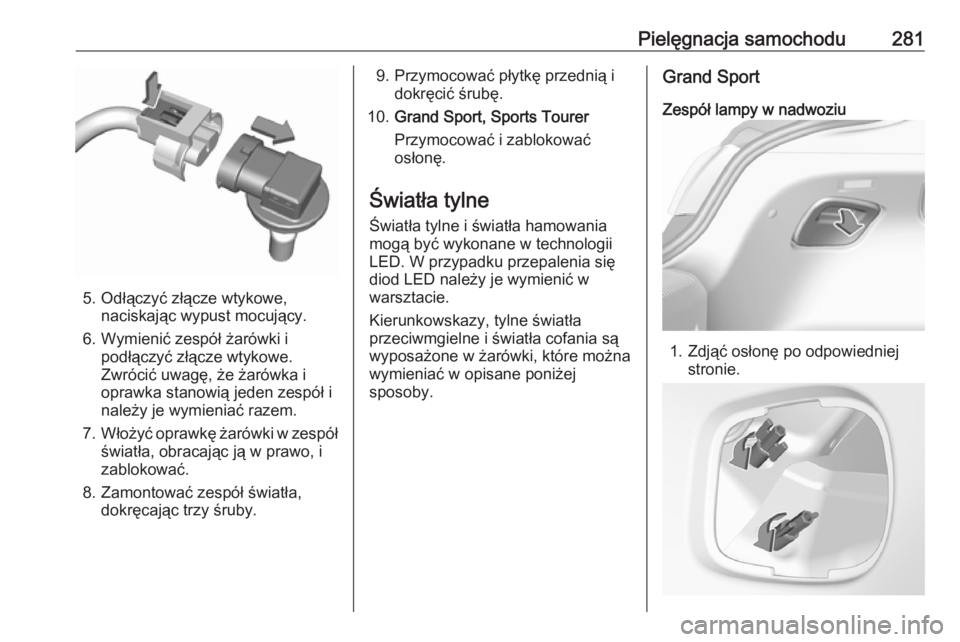

Pielęgnacja samochodu281
5. Odłączyć złącze wtykowe,naciskając wypust mocujący.
6. Wymienić zespół żarówki i podłączyć złącze wtykowe.
Zwrócić uwagę, że żarówka i
oprawka stanowią jeden zespół i
należy je wymieniać razem.
7. Włożyć oprawkę żarówki w zespół
światła, obracając ją w prawo, i
zablokować.
8. Zamontować zespół światła, dokręcając trzy śruby.
9. Przymocować płytkę przednią idokręcić śrubę.
10. Grand Sport, Sports Tourer
Przymocować i zablokować
osłonę.
Światła tylne
Światła tylne i światła hamowania
mogą być wykonane w technologii
LED. W przypadku przepalenia się
diod LED należy je wymienić w
warsztacie.
Kierunkowskazy, tylne światła
przeciwmgielne i światła cofania są
wyposażone w żarówki, które można
wymieniać w opisane poniżej
sposoby.Grand Sport
Zespół lampy w nadwoziu
1. Zdjąć osłonę po odpowiedniej stronie.

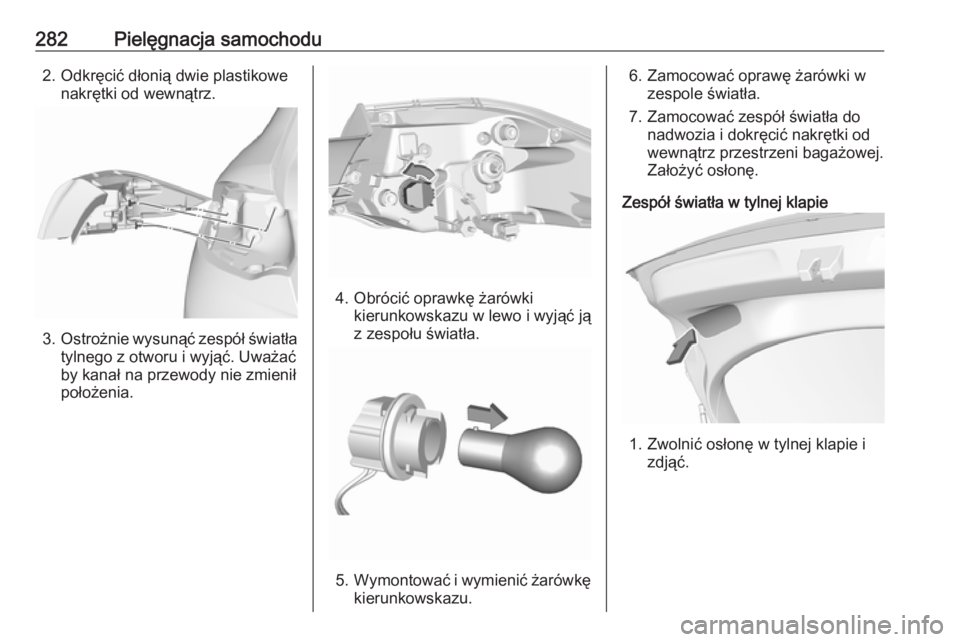

282Pielęgnacja samochodu2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.
3.Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.
4. Obrócić oprawkę żarówki kierunkowskazu w lewo i wyjąć jąz zespołu światła.
5. Wymontować i wymienić żarówkę
kierunkowskazu.
6. Zamocować oprawę żarówki w zespole światła.
7. Zamocować zespół światła do nadwozia i dokręcić nakrętki od
wewnątrz przestrzeni bagażowej.
Założyć osłonę.
Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie i zdjąć.

Pielęgnacja samochodu283
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć. Uważać by
kanał na przewody nie zmienił
położenia.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Tylne światła przeciwmgielne

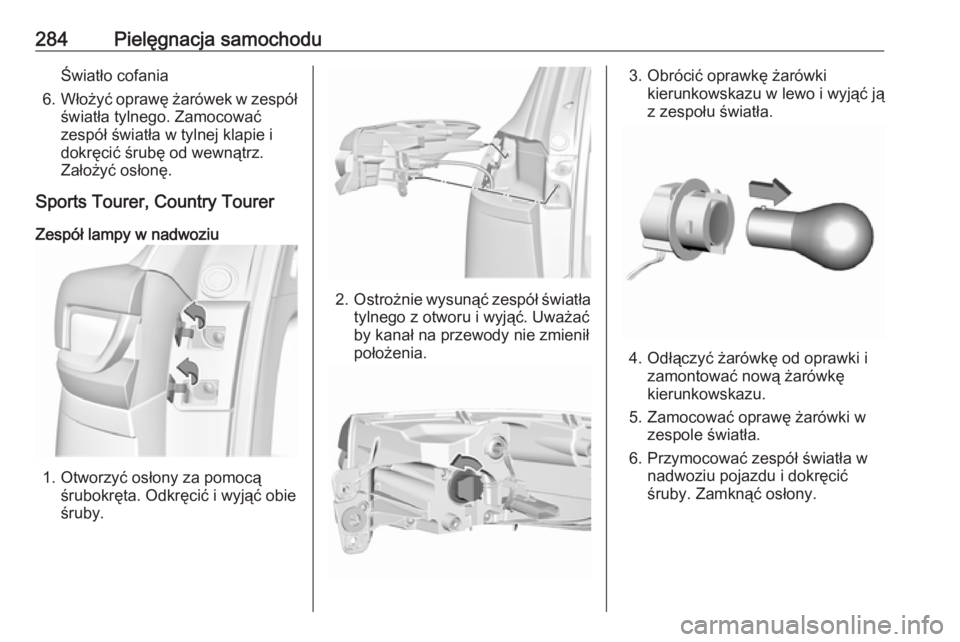

284Pielęgnacja samochoduŚwiatło cofania
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
Sports Tourer, Country Tourer
Zespół lampy w nadwoziu
1. Otworzyć osłony za pomocą śrubokręta. Odkręcić i wyjąć obie
śruby.
2. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił położenia.
3. Obrócić oprawkę żarówki kierunkowskazu w lewo i wyjąć jąz zespołu światła.
4. Odłączyć żarówkę od oprawki i zamontować nową żarówkę
kierunkowskazu.
5. Zamocować oprawę żarówki w zespole światła.
6. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
śruby. Zamknąć osłony.

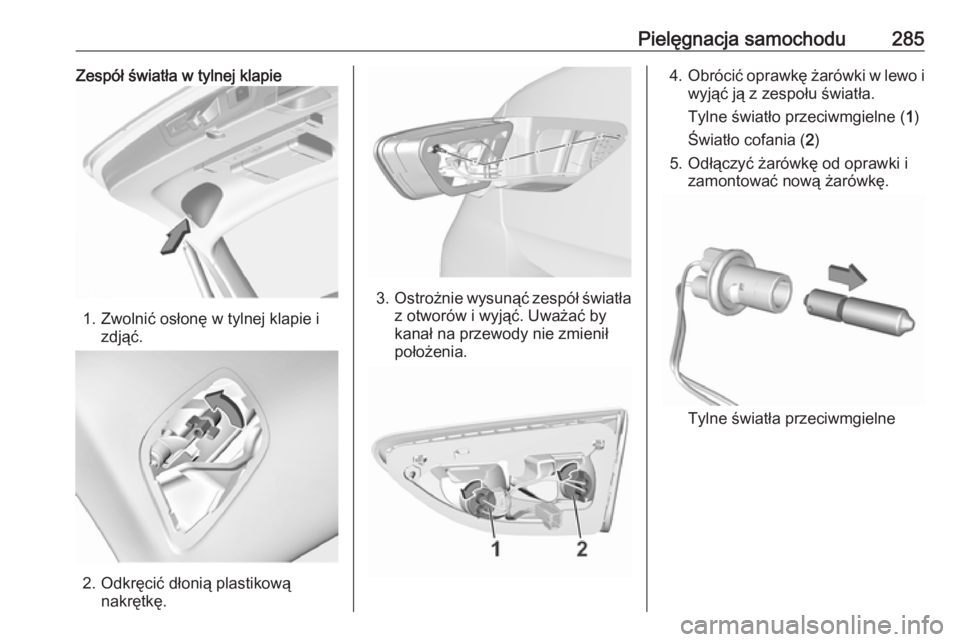

Pielęgnacja samochodu285Zespół światła w tylnej klapie
1. Zwolnić osłonę w tylnej klapie izdjąć.
2. Odkręcić dłonią plastikowąnakrętkę.
3.Ostrożnie wysunąć zespół światła
z otworów i wyjąć. Uważać by
kanał na przewody nie zmienił
położenia.
4. Obrócić oprawkę żarówki w lewo i
wyjąć ją z zespołu światła.
Tylne światło przeciwmgielne ( 1)
Światło cofania ( 2)
5. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
Tylne światła przeciwmgielne

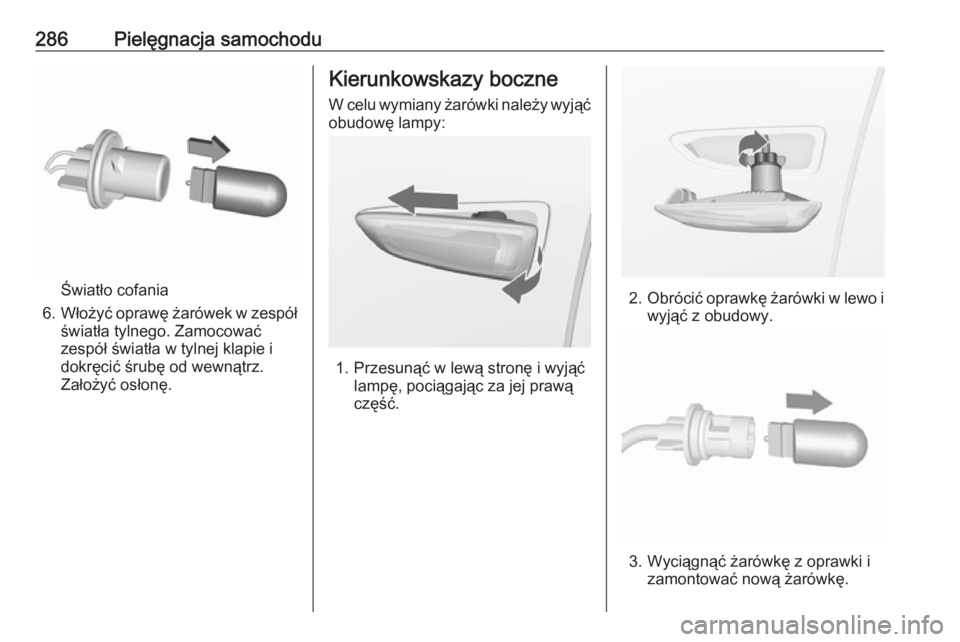

286Pielęgnacja samochodu
Światło cofania
6. Włożyć oprawę żarówek w zespół
światła tylnego. Zamocować
zespół światła w tylnej klapie i
dokręcić śrubę od wewnątrz.
Założyć osłonę.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
