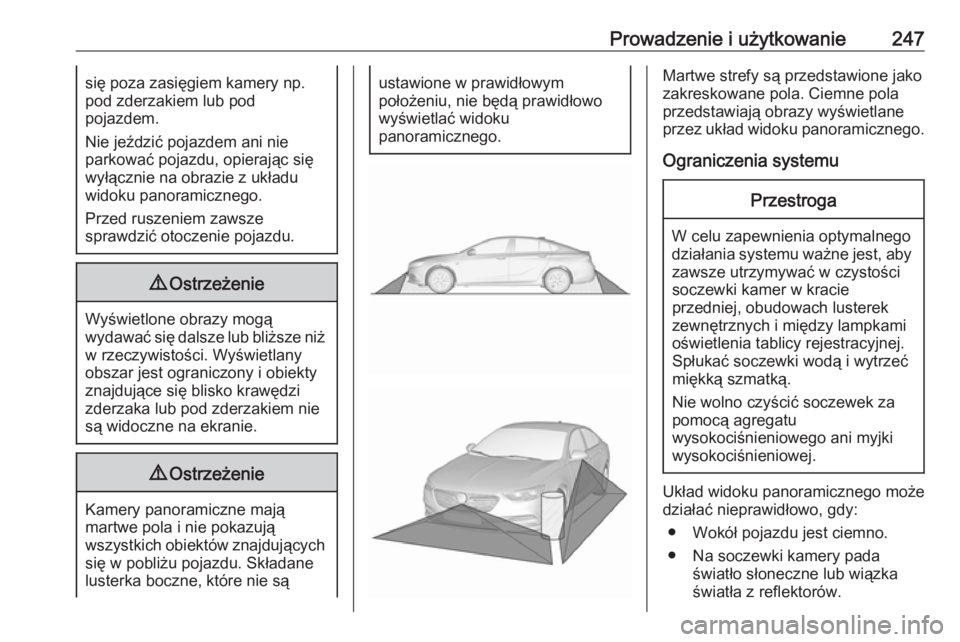

Prowadzenie i użytkowanie247się poza zasięgiem kamery np.
pod zderzakiem lub pod
pojazdem.
Nie jeździć pojazdem ani nie
parkować pojazdu, opierając się
wyłącznie na obrazie z układu
widoku panoramicznego.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.9 Ostrzeżenie
Wyświetlone obrazy mogą
wydawać się dalsze lub bliższe niż w rzeczywistości. Wyświetlany
obszar jest ograniczony i obiekty
znajdujące się blisko krawędzi
zderzaka lub pod zderzakiem nie
są widoczne na ekranie.
9 Ostrzeżenie
Kamery panoramiczne mają
martwe pola i nie pokazują
wszystkich obiektów znajdujących się w pobliżu pojazdu. Składane
lusterka boczne, które nie są
ustawione w prawidłowym
położeniu, nie będą prawidłowo
wyświetlać widoku
panoramicznego.Martwe strefy są przedstawione jako zakreskowane pola. Ciemne pola
przedstawiają obrazy wyświetlane
przez układ widoku panoramicznego.
Ograniczenia systemuPrzestroga
W celu zapewnienia optymalnego
działania systemu ważne jest, aby
zawsze utrzymywać w czystości
soczewki kamer w kracie
przedniej, obudowach lusterek
zewnętrznych i między lampkami
oświetlenia tablicy rejestracyjnej.
Spłukać soczewki wodą i wytrzeć
miękką szmatką.
Nie wolno czyścić soczewek za
pomocą agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Układ widoku panoramicznego może
działać nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.

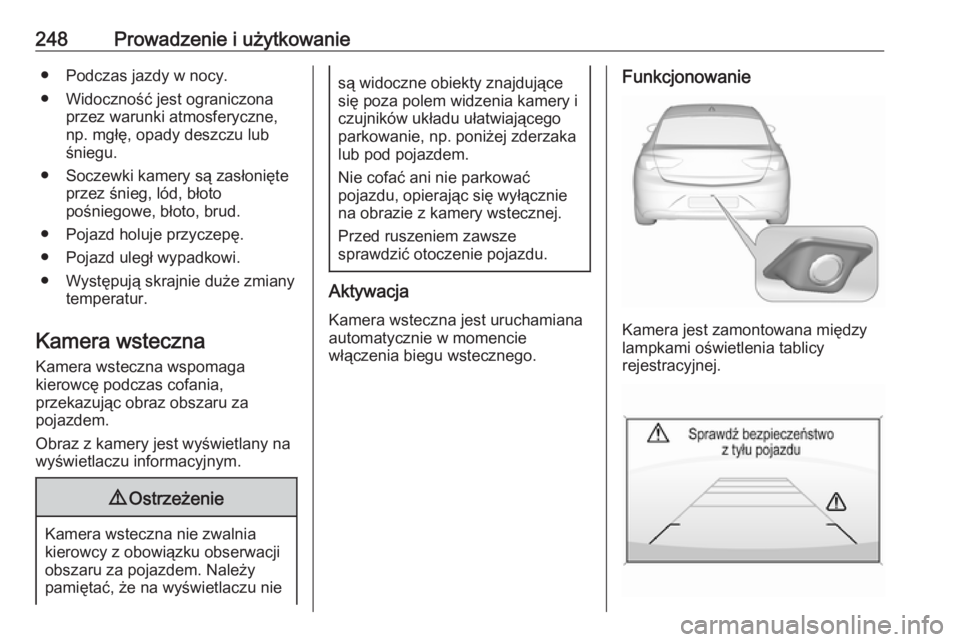

248Prowadzenie i użytkowanie● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Soczewki kamery są zasłonięte przez śnieg, lód, błoto
pośniegowe, błoto, brud.
● Pojazd holuje przyczepę.
● Pojazd uległ wypadkowi.
● Występują skrajnie duże zmiany temperatur.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
wyświetlaczu informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników układu ułatwiającego
parkowanie, np. poniżej zderzaka
lub pod pojazdem.
Nie cofać ani nie parkować
pojazdu, opierając się wyłącznie
na obrazie z kamery wstecznej.
Przed ruszeniem zawsze
sprawdzić otoczenie pojazdu.
Aktywacja
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana między
lampkami oświetlenia tablicy
rejestracyjnej.

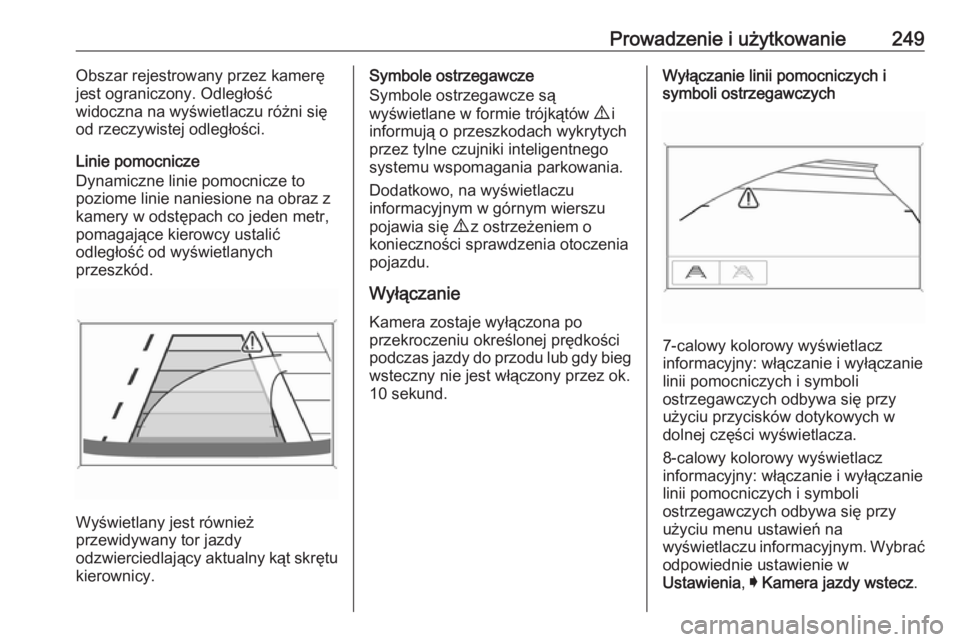

Prowadzenie i użytkowanie249Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co jeden metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.
Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Dodatkowo, na wyświetlaczu
informacyjnym w górnym wierszu
pojawia się 9 z ostrzeżeniem o
konieczności sprawdzenia otoczenia
pojazdu.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok.
10 sekund.Wyłączanie linii pomocniczych i
symboli ostrzegawczych
7-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu przycisków dotykowych w
dolnej części wyświetlacza.
8-calowy kolorowy wyświetlacz
informacyjny: włączanie i wyłączanie
linii pomocniczych i symboli
ostrzegawczych odbywa się przy
użyciu menu ustawień na
wyświetlaczu informacyjnym. Wybrać
odpowiednie ustawienie w
Ustawienia , I Kamera jazdy wstecz .

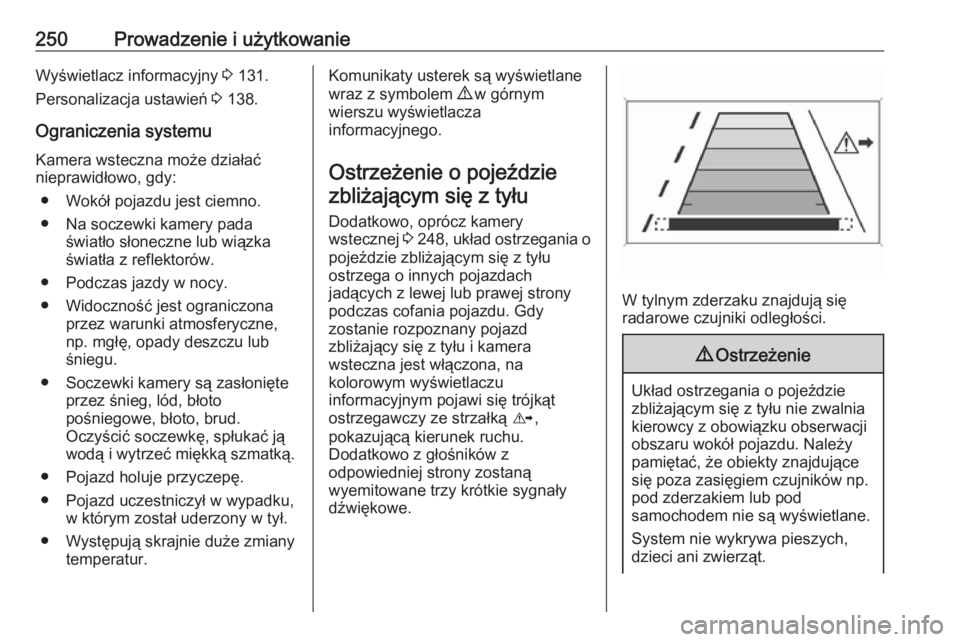

250Prowadzenie i użytkowanieWyświetlacz informacyjny 3 131.
Personalizacja ustawień 3 138.
Ograniczenia systemu Kamera wsteczna może działać
nieprawidłowo, gdy:
● Wokół pojazdu jest ciemno.
● Na soczewki kamery pada światło słoneczne lub wiązka
światła z reflektorów.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Soczewki kamery są zasłonięte przez śnieg, lód, błoto
pośniegowe, błoto, brud.
Oczyścić soczewkę, spłukać ją
wodą i wytrzeć miękką szmatką.
● Pojazd holuje przyczepę.
● Pojazd uczestniczył w wypadku, w którym został uderzony w tył.
● Występują skrajnie duże zmiany temperatur.Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Ostrzeżenie o pojeździe zbliżającym się z tyłu
Dodatkowo, oprócz kamery
wstecznej 3 248 , układ ostrzegania o
pojeździe zbliżającym się z tyłu
ostrzega o innych pojazdach
jadących z lewej lub prawej strony
podczas cofania pojazdu. Gdy
zostanie rozpoznany pojazd
zbliżający się z tyłu i kamera
wsteczna jest włączona, na
kolorowym wyświetlaczu
informacyjnym pojawi się trójkąt
ostrzegawczy ze strzałką K,
pokazującą kierunek ruchu.
Dodatkowo z głośników z
odpowiedniej strony zostaną
wyemitowane trzy krótkie sygnały
dźwiękowe.
W tylnym zderzaku znajdują się
radarowe czujniki odległości.
9 Ostrzeżenie
Układ ostrzegania o pojeździe
zbliżającym się z tyłu nie zwalnia
kierowcy z obowiązku obserwacji
obszaru wokół pojazdu. Należy
pamiętać, że obiekty znajdujące
się poza zasięgiem czujników np.
pod zderzakiem lub pod
samochodem nie są wyświetlane.
System nie wykrywa pieszych,
dzieci ani zwierząt.

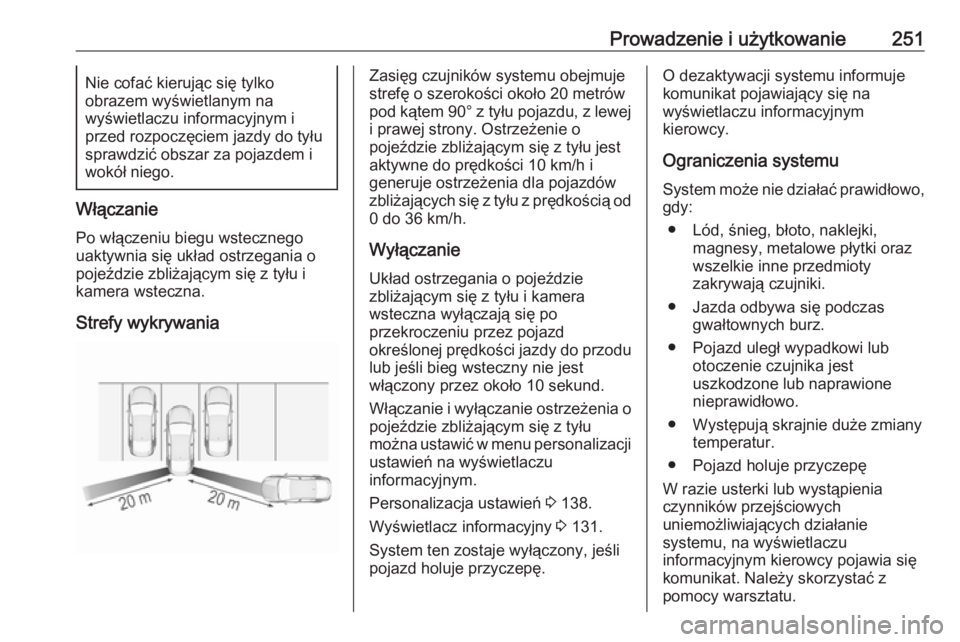

Prowadzenie i użytkowanie251Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Po włączeniu biegu wstecznego
uaktywnia się układ ostrzegania o pojeździe zbliżającym się z tyłu i
kamera wsteczna.
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o szerokości około 20 metrów
pod kątem 90° z tyłu pojazdu, z lewej
i prawej strony. Ostrzeżenie o
pojeździe zbliżającym się z tyłu jest
aktywne do prędkości 10 km/h i
generuje ostrzeżenia dla pojazdów
zbliżających się z tyłu z prędkością od 0 do 36 km/h.
Wyłączanie
Układ ostrzegania o pojeździe
zbliżającym się z tyłu i kamera
wsteczna wyłączają się po
przekroczeniu przez pojazd
określonej prędkości jazdy do przodu lub jeśli bieg wsteczny nie jest
włączony przez około 10 sekund.
Włączanie i wyłączanie ostrzeżenia o
pojeździe zbliżającym się z tyłu
można ustawić w menu personalizacji ustawień na wyświetlaczu
informacyjnym.
Personalizacja ustawień 3 138.
Wyświetlacz informacyjny 3 131.
System ten zostaje wyłączony, jeśli
pojazd holuje przyczepę.O dezaktywacji systemu informuje
komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Ograniczenia systemu
System może nie działać prawidłowo, gdy:
● Lód, śnieg, błoto, naklejki, magnesy, metalowe płytki oraz
wszelkie inne przedmioty
zakrywają czujniki.
● Jazda odbywa się podczas gwałtownych burz.
● Pojazd uległ wypadkowi lub otoczenie czujnika jest
uszkodzone lub naprawione
nieprawidłowo.
● Występują skrajnie duże zmiany temperatur.
● Pojazd holuje przyczepę
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.

252Prowadzenie i użytkowanieSystem rozpoznawaniaznaków drogowych
Funkcjonowanie System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
Jeśli pojazd jest wyposażony we wbudowany system nawigacyjny,
mogą być dodatkowo dostępne znaki
drogowe z map z danymi.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ● ograniczenie prędkości
● zakaz wyprzedzania
● koniec ograniczenia prędkości
● koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących rodzajów dróg:
● regiony miejskie (specyficzne dla
danego kraju)
● autostrady
● droga główna
● drogi osiedloweZnaki dodatkowe ● znaki uzupełniające znaki drogowe
● ograniczenie dotyczące ciągnięcia przyczepy
● ograniczenia dotyczące pojazdu ciągnącego
● ostrzeżenie o śliskiej nawierzchni
● ostrzeżenie o oblodzonej nawierzchni
● ograniczenia czasowe● ograniczenia odległości
● strzałki kierunkowe
Znaki ograniczenia prędkości i
zakazu wyprzedzania pozostają
widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.
Na wyświetlaczu może być
pokazywanych jednocześnie kilka znaków.

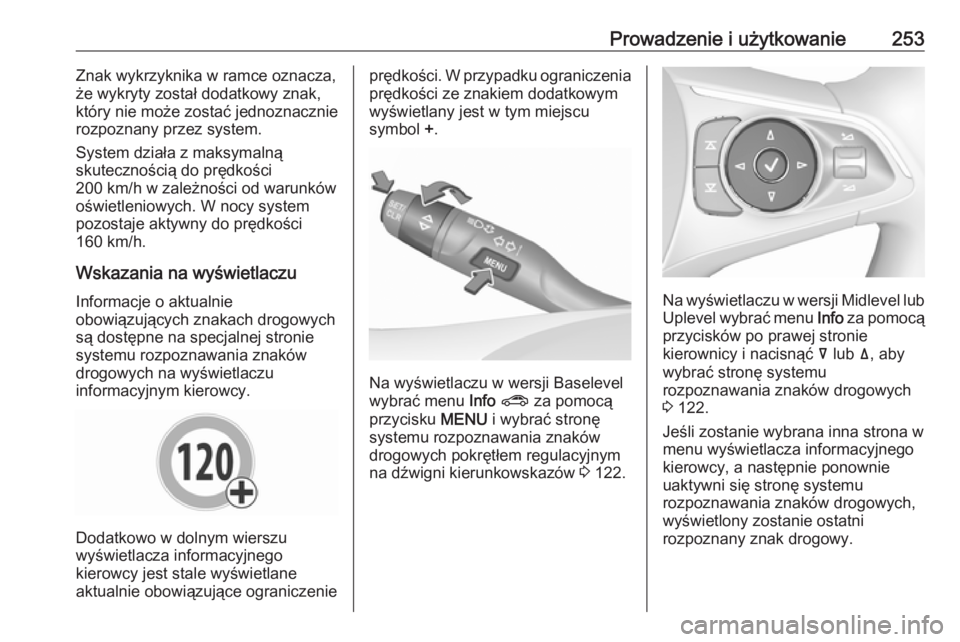

Prowadzenie i użytkowanie253Znak wykrzyknika w ramce oznacza,
że wykryty został dodatkowy znak,
który nie może zostać jednoznacznie
rozpoznany przez system.
System działa z maksymalną
skutecznością do prędkości
200 km/h w zależności od warunków
oświetleniowych. W nocy system pozostaje aktywny do prędkości
160 km/h.
Wskazania na wyświetlaczu
Informacje o aktualnie
obowiązujących znakach drogowych
są dostępne na specjalnej stronie
systemu rozpoznawania znaków
drogowych na wyświetlaczu
informacyjnym kierowcy.
Dodatkowo w dolnym wierszu
wyświetlacza informacyjnego
kierowcy jest stale wyświetlane
aktualnie obowiązujące ograniczenie
prędkości. W przypadku ograniczenia
prędkości ze znakiem dodatkowym
wyświetlany jest w tym miejscu
symbol +.
Na wyświetlaczu w wersji Baselevel
wybrać menu Info ? za pomocą
przycisku MENU i wybrać stronę
systemu rozpoznawania znaków drogowych pokrętłem regulacyjnym
na dźwigni kierunkowskazów 3 122.
Na wyświetlaczu w wersji Midlevel lub
Uplevel wybrać menu Info za pomocą
przycisków po prawej stronie
kierownicy i nacisnąć å lub ä, aby
wybrać stronę systemu
rozpoznawania znaków drogowych
3 122.
Jeśli zostanie wybrana inna strona w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę systemu
rozpoznawania znaków drogowych,
wyświetlony zostanie ostatni
rozpoznany znak drogowy.

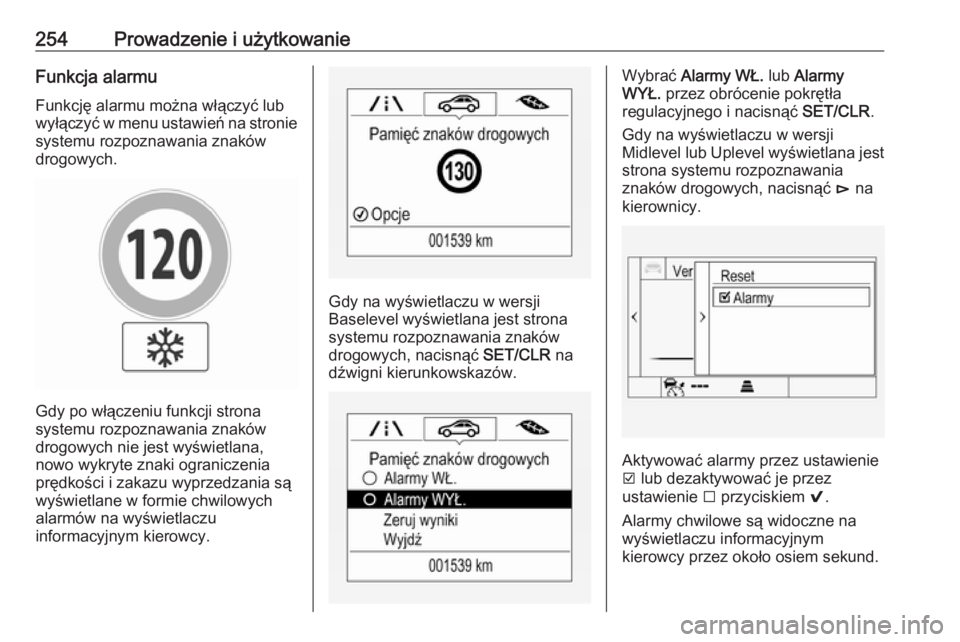

254Prowadzenie i użytkowanieFunkcja alarmuFunkcję alarmu można włączyć lub
wyłączyć w menu ustawień na stronie
systemu rozpoznawania znaków
drogowych.
Gdy po włączeniu funkcji strona
systemu rozpoznawania znaków drogowych nie jest wyświetlana,
nowo wykryte znaki ograniczenia
prędkości i zakazu wyprzedzania są
wyświetlane w formie chwilowych
alarmów na wyświetlaczu
informacyjnym kierowcy.
Gdy na wyświetlaczu w wersji
Baselevel wyświetlana jest strona systemu rozpoznawania znaków
drogowych, nacisnąć SET/CLR na
dźwigni kierunkowskazów.
Wybrać Alarmy WŁ. lub Alarmy
WYŁ. przez obrócenie pokrętła
regulacyjnego i nacisnąć SET/CLR.
Gdy na wyświetlaczu w wersji
Midlevel lub Uplevel wyświetlana jest
strona systemu rozpoznawania
znaków drogowych, nacisnąć é na
kierownicy.
Aktywować alarmy przez ustawienie
J lub dezaktywować je przez
ustawienie I przyciskiem 9.
Alarmy chwilowe są widoczne na
wyświetlaczu informacyjnym
kierowcy przez około osiem sekund.
