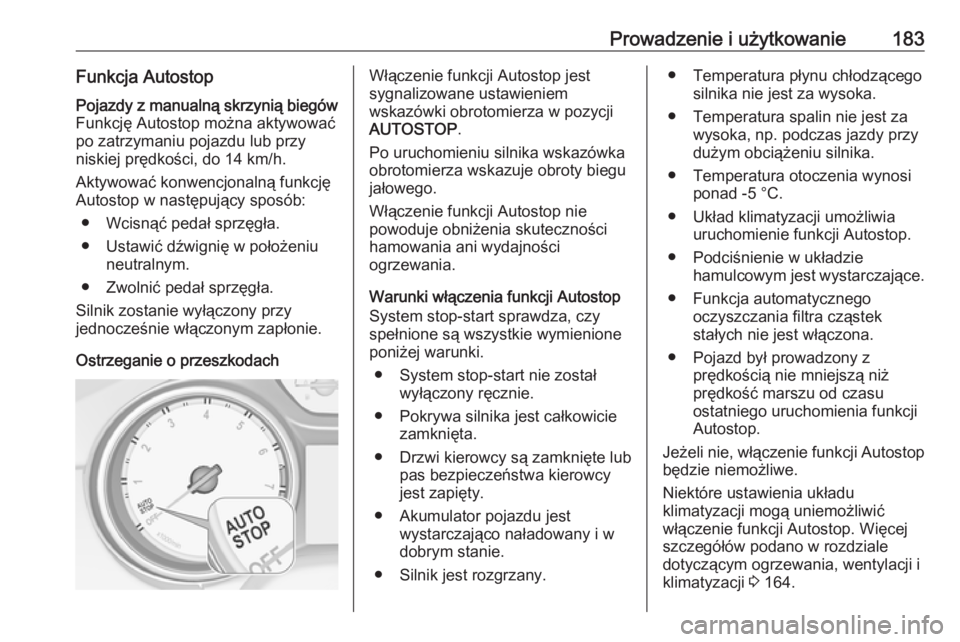

Prowadzenie i użytkowanie183Funkcja AutostopPojazdy z manualną skrzynią biegów
Funkcję Autostop można aktywować
po zatrzymaniu pojazdu lub przy
niskiej prędkości, do 14 km/h.
Aktywować konwencjonalną funkcję
Autostop w następujący sposób:
● Wcisnąć pedał sprzęgła.
● Ustawić dźwignię w położeniu neutralnym.
● Zwolnić pedał sprzęgła.
Silnik zostanie wyłączony przy
jednocześnie włączonym zapłonie.
Ostrzeganie o przeszkodach
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .
Po uruchomieniu silnika wskazówka
obrotomierza wskazuje obroty biegu
jałowego.
Włączenie funkcji Autostop nie
powoduje obniżenia skuteczności
hamowania ani wydajności
ogrzewania.
Warunki włączenia funkcji Autostop
System stop-start sprawdza, czy
spełnione są wszystkie wymienione
poniżej warunki.
● System stop-start nie został wyłączony ręcznie.
● Pokrywa silnika jest całkowicie zamknięta.
● Drzwi kierowcy są zamknięte lub pas bezpieczeństwa kierowcy
jest zapięty.
● Akumulator pojazdu jest wystarczająco naładowany i w
dobrym stanie.
● Silnik jest rozgrzany.● Temperatura płynu chłodzącego silnika nie jest za wysoka.
● Temperatura spalin nie jest za wysoka, np. podczas jazdy przy
dużym obciążeniu silnika.
● Temperatura otoczenia wynosi ponad -5 °C.
● Układ klimatyzacji umożliwia uruchomienie funkcji Autostop.
● Podciśnienie w układzie hamulcowym jest wystarczające.
● Funkcja automatycznego oczyszczania filtra cząstek
stałych nie jest włączona.
● Pojazd był prowadzony z prędkością nie mniejszą niż
prędkość marszu od czasu
ostatniego uruchomienia funkcji
Autostop.
Jeżeli nie, włączenie funkcji Autostop
będzie niemożliwe.
Niektóre ustawienia układu
klimatyzacji mogą uniemożliwić
włączenie funkcji Autostop. Więcej
szczegółów podano w rozdziale
dotyczącym ogrzewania, wentylacji i
klimatyzacji 3 164.

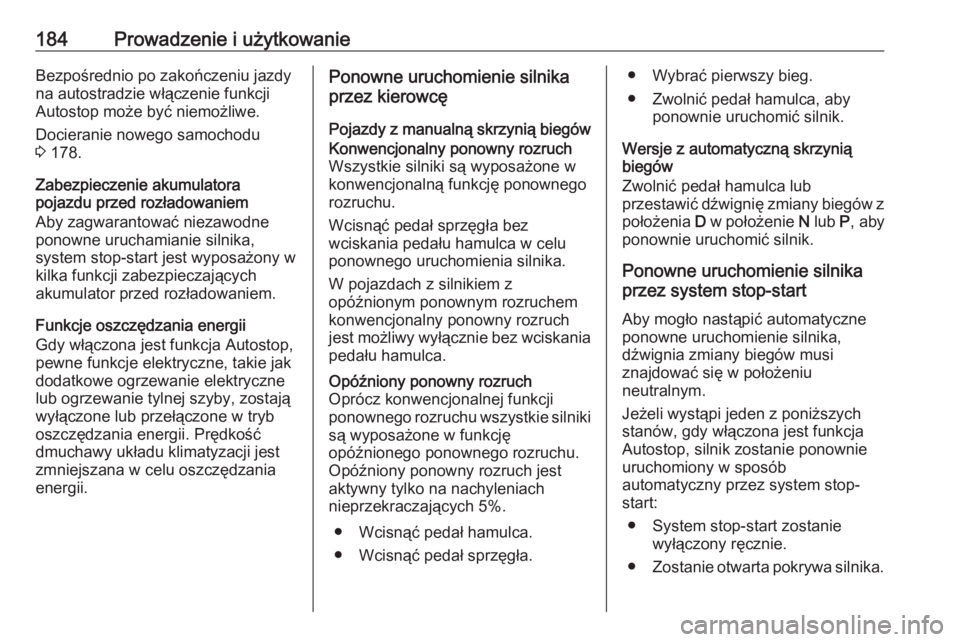

184Prowadzenie i użytkowanieBezpośrednio po zakończeniu jazdy
na autostradzie włączenie funkcji
Autostop może być niemożliwe.
Docieranie nowego samochodu
3 178.
Zabezpieczenie akumulatora
pojazdu przed rozładowaniem
Aby zagwarantować niezawodne
ponowne uruchamianie silnika,
system stop-start jest wyposażony w
kilka funkcji zabezpieczających
akumulator przed rozładowaniem.
Funkcje oszczędzania energii
Gdy włączona jest funkcja Autostop,
pewne funkcje elektryczne, takie jak
dodatkowe ogrzewanie elektryczne
lub ogrzewanie tylnej szyby, zostają
wyłączone lub przełączone w tryb oszczędzania energii. Prędkość
dmuchawy układu klimatyzacji jest
zmniejszana w celu oszczędzania
energii.Ponowne uruchomienie silnika
przez kierowcę
Pojazdy z manualną skrzynią biegówKonwencjonalny ponowny rozruch
Wszystkie silniki są wyposażone w
konwencjonalną funkcję ponownego
rozruchu.
Wcisnąć pedał sprzęgła bez
wciskania pedału hamulca w celu
ponownego uruchomienia silnika.
W pojazdach z silnikiem z
opóźnionym ponownym rozruchem
konwencjonalny ponowny rozruch
jest możliwy wyłącznie bez wciskania
pedału hamulca.Opóźniony ponowny rozruch
Oprócz konwencjonalnej funkcji
ponownego rozruchu wszystkie silniki są wyposażone w funkcję
opóźnionego ponownego rozruchu.
Opóźniony ponowny rozruch jest
aktywny tylko na nachyleniach
nieprzekraczających 5%.
● Wcisnąć pedał hamulca.
● Wcisnąć pedał sprzęgła.
● Wybrać pierwszy bieg.
● Zwolnić pedał hamulca, aby ponownie uruchomić silnik.
Wersje z automatyczną skrzynią
biegów
Zwolnić pedał hamulca lub
przestawić dźwignię zmiany biegów z
położenia D w położenie N lub P, aby
ponownie uruchomić silnik.
Ponowne uruchomienie silnika
przez system stop-start
Aby mogło nastąpić automatyczne
ponowne uruchomienie silnika,
dźwignia zmiany biegów musi
znajdować się w położeniu
neutralnym.
Jeżeli wystąpi jeden z poniższych
stanów, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny przez system stop-
start:
● System stop-start zostanie wyłączony ręcznie.
● Zostanie otwarta pokrywa silnika.

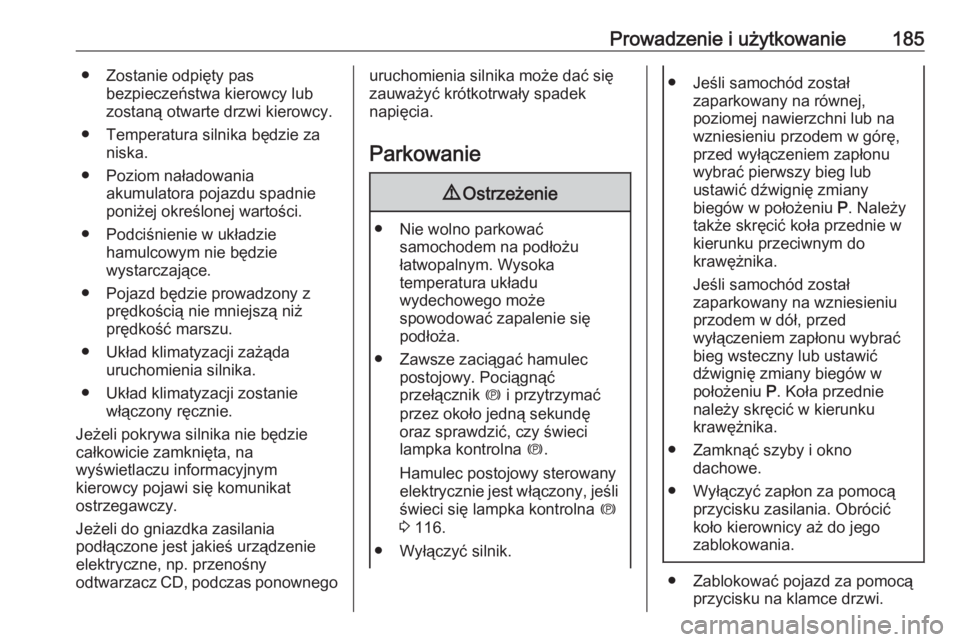

Prowadzenie i użytkowanie185● Zostanie odpięty pasbezpieczeństwa kierowcy lub
zostaną otwarte drzwi kierowcy.
● Temperatura silnika będzie za niska.
● Poziom naładowania akumulatora pojazdu spadnie
poniżej określonej wartości.
● Podciśnienie w układzie hamulcowym nie będzie
wystarczające.
● Pojazd będzie prowadzony z prędkością nie mniejszą niż
prędkość marszu.
● Układ klimatyzacji zażąda uruchomienia silnika.
● Układ klimatyzacji zostanie włączony ręcznie.
Jeżeli pokrywa silnika nie będzie
całkowicie zamknięta, na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Jeżeli do gniazdka zasilania
podłączone jest jakieś urządzenie
elektryczne, np. przenośny
odtwarzacz CD, podczas ponownegouruchomienia silnika może dać się
zauważyć krótkotrwały spadek
napięcia.
Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy. Pociągnąć
przełącznik m i przytrzymać
przez około jedną sekundę
oraz sprawdzić, czy świeci
lampka kontrolna m.
Hamulec postojowy sterowany elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 116.
● Wyłączyć silnik.
● Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na wzniesieniu przodem w górę,
przed wyłączeniem zapłonu
wybrać pierwszy bieg lub
ustawić dźwignię zmiany
biegów w położeniu P. Należy
także skręcić koła przednie w kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu
przodem w dół, przed
wyłączeniem zapłonu wybrać
bieg wsteczny lub ustawić
dźwignię zmiany biegów w
położeniu P. Koła przednie
należy skręcić w kierunku
krawężnika.
● Zamknąć szyby i okno dachowe.
● Wyłączyć zapłon za pomocą przycisku zasilania. Obrócić
koło kierownicy aż do jego
zablokowania.
● Zablokować pojazd za pomocą przycisku na klamce drzwi.

186Prowadzenie i użytkowanieWłączyć autoalarm 3 35.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 270.Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Uwaga
W razie wypadku, który spowodował napełnienie poduszek
powietrznych, silnik jest
automatycznie wyłączany, jeśli w
określonym czasie pojazd się
zatrzyma.
Gazy spalinowe9 Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr cząstek stałych przy
silniku wysokoprężnym
Proces automatycznego
czyszczenia
Filtr ten usuwa szkodliwe cząstki stałe
ze spalin. Wyposażony jest w funkcję automatycznego czyszczenia, która
uaktywnia się samoczynnie podczas
jazdy bez podania jakiejkolwiek
informacji. Czyszczenie odbywa się
okresowo przez spalenie cząstek
sadzy w wysokiej temperaturze.
Procedura ta jest przeprowadzana
automatycznie w określonych
warunkach jezdnych i trwa
maksymalnie 25 minut . Zazwyczaj jej
czas trwania wynosi od siedmiu do 12
minut. W tym czasie funkcja Autostop
nie jest dostępna, a zużycie paliwa
może być wyższe. Ponadto z układu
wydechowego może się wydobywać
nietypowy zapach i dym.
Układ wymaga czyszczenia
W niektórych sytuacjach, np. podczas
pokonywania krótkich odcinków,
samoistne oczyszczenie filtra nie jest możliwe.

Prowadzenie i użytkowanie187Jeśli wymagane jest czyszczenie
filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to zasygnalizowane przez
zaświecenie lampki % i wyświetlenie
komunikatu ostrzegawczego na
wyświetlaczu informacyjnym
kierowcy.
Jeśli lampka % świeci się przy
wyświetlonym komunikacie
ostrzegawczym, oznacza to, że filtr
cząstek stałych jest pełny. Jak
najszybciej przeprowadzić procedurę
czyszczenia.
Jeśli lampka % miga przy
wyświetlonym komunikacie
ostrzegawczym, oznacza to, że filtr
cząstek stałych osiągnął maksymalny poziom napełnienia. Jak najszybciej
przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Aktywowanie procesu
samooczyszczania
Aby uruchomić procedurę
czyszczenia, należy kontynuować
jazdę, utrzymując obroty silnikapowyżej 2000 obr/min. W razie
potrzeby należy zredukować bieg.
Czyszczenie filtra cząstek stałych
rozpocznie się automatycznie.
Czyszczenie filtra trwa krócej w
przypadku jazdy z wyższą prędkością obrotową silnika i z większym
obciążeniem.
Lampka kontrolna % gaśnie po
zakończeniu samooczyszczania.
Kontynuować jazdę do czasu, aż
operacja samooczyszczania
zakończy się.Przestroga
Jeśli to możliwe, należy nie
przerywać procedury
czyszczenia. Prowadzić pojazd do czasu zakończenia czyszczenia,
aby uniknąć konieczności
serwisowania lub naprawy w
warsztacie.
Przeprowadzenie czyszczenia
nie jest możliwe
Jeśli z jakiegoś powodu
przeprowadzenie czyszczenia nie
jest możliwe, zaświeci się lampka
kontrolna Z, a na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy. Moc silnika może zostać ograniczona. Należy
niezwłocznie skorzystać z pomocy
warsztatu.
Katalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Paliwa niespełniające norm opisanych na stronach 3 259,
3 328 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt

188Prowadzenie i użytkowaniedługiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem, nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez
krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna
(BlueInjection) to technologia umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid ((DEF), wodny roztwór
mocznika) do układu wydechowego.
Amoniak wydzielający się z roztworu
reaguje ze znajdującymi się w
spalinach gazowymi tlenkami azotu
(NO x), przetwarzając je na azot i
wodę.
Ten płyn jest oznakowany jako
AdBlue ®
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna
ciecz składająca się w 32% z
mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników
spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Typowe zużycie AdBlue wynosi około dwa litry na 1000 km, ale może być
wyższe w zależności od warunków
jazdy (np. duży ładunek lub
holowanie).
Zbiornik AdBlue Zbiornik jest wyposażony w czujnik
stykowy poziomu roztworu, który
wykrywa, że w zbiorniku pozostało
około pięciu litrów roztworu.
Komunikaty ostrzegawcze
wyświetlają się tylko wtedy, gdy
objętość jest niższa od tej wartości
progowej. Objętość zbiornika 3 333.
Ostrzeżenia o niskim poziomie
W zależności od obliczonej odległości
możliwej do przejechania przy
wykorzystaniu pozostałego w
zbiorniku roztworu AdBlue
(obliczonego zasięgu na roztworze
AdBlue) na wyświetlaczu
informacyjnym kierowcy pokazują się

Prowadzenie i użytkowanie189różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
Pierwsze możliwe ostrzeżenie to
Zasięg na AdBlue: 2400 km .
To ostrzeżenie pokaże się krótko
razem z obliczonym zasięgiem.
Jazdę można kontynuować bez
żadnych ograniczeń.
System przechodzi na następny
poziom ostrzeżenia, gdy zasięg
spadnie poniżej 1750 km. Komunikat
z aktualnym zasięgiem wyświetla się
zawsze po włączeniu zapłonu i
wymaga potwierdzenia 3 122.
Uzupełnić AdBlue zanim system
przejdzie na następny poziom
ostrzeżenia.
Gdy zasięg na roztworze AdBlue jest
mniejszy od 900 km, na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:
● Niski poziom AdBlue Uzupełnij
teraz
● Rozruch silnika niemożliwy za
900 km .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.Uwaga
W przypadku dużego zużycia
AdBlue na wyświetlaczu
informacyjnym kierowcy ostrzeżenie to może wyświetlić się bez
uprzednich etapów
ostrzegawczych.
System przechodzi na ostatni poziom
ostrzeżenia, gdy zbiornik AdBlue jest
pusty. Ponowne uruchomienie silnika jest niemożliwe. Na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:
● Zbiornik AdBlue pusty Uzupełnij
teraz
● Silnik nie uruchomi się .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.
Przy aktywnej blokadzie rozruchu silnika zostanie wyświetlony
następujący komunikat:
Wlej AdBlue aby uruchomić pojazd .
Należy całkowicie napełnić zbiornik
roztworem AdBlue. W przeciwnym
razie ponowne uruchomienie silnika
nie będzie możliwe.Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy pojawią się
ostrzeżenia podobne do ostrzeżeń
dotyczących zasięgu.
Zostaną wyświetlone monity o
skontrolowanie układu
wydechowego, a po nich pojawi się
informacja o aktywacji blokady
ponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Skontaktować się ze stacją obsługi w celu uzyskania pomocy.
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.

190Prowadzenie i użytkowanieNie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
W przypadku gdy na stacji paliwowej
nie jest dostępny dystrybutor z
dyszą dla samochodów osobowych,
do uzupełniania roztworu należy
używać wyłącznie butelek lub
kanistrów z AdBlue z uszczelnionym adapterem, aby zapobiec rozlaniu
lub przelaniu roztworu oraz
wydobywaniu się oparów ze
zbiornika. AdBlue w butelkach lub
kanistrach jest dostępny w wielu
stacjach paliwowych i można go
kupić np. u dealerów Opel i w innych
punktach sprzedaży detalicznej.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
System wykrywa uzupełnienie
AdBlue tylko wtedy, gdy
wspomniany powyżej czujnik
stykowy poziomu roztworu jest
aktywny.
Jeśli tankowanie AdBlue nie
zostanie wykryte:
1. Poprowadzić pojazd przez 10 minut bez przerwy,
utrzymując przez cały czas
prędkość powyżej 20 km/h.
2. Jeśli tankowanie AdBlue zostanie wykryte, ograniczenia
dotyczące zasilania AdBlue
znikną.
Jeśli tankowanie AdBlue nadal nie
zostanie wykryte, należy skorzystać
z pomocy warsztatu.
Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej -11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać, aż AdBlue przejdzie w stan ciekły.Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie
działają szkodliwie przez drogi
oddechowe.
Zbiornik AdBlue powinien być
całkowicie napełniony. Należy to
zrobić, jeśli jest już wyświetlony
komunikat ostrzegawczy dotyczący
blokady ponownego rozruchu silnika.
Pojazd musi być zaparkowany na
równej nawierzchni.
Króciec wlewu roztworu AdBlue
znajduje się pod klapką wlewu
paliwa, z tyłu pojazdu, po prawej
stronie.
Klapkę wlewu paliwa można otworzyć tylko, gdy odblokowane zostały zamkisamochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
