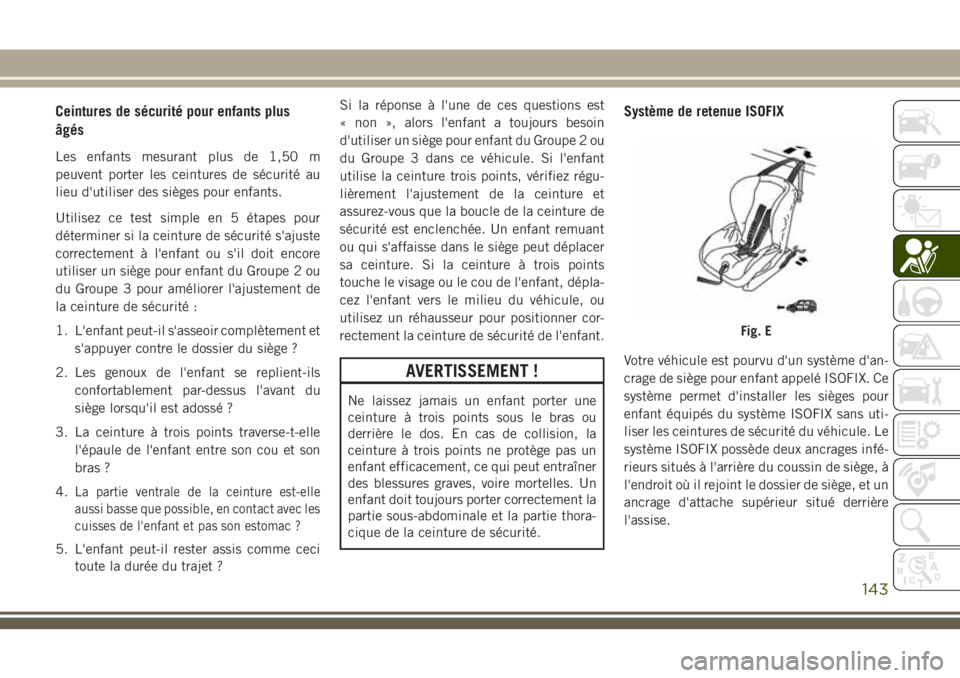

Ceintures de sécurité pour enfants plus
âgés
Les enfants mesurant plus de 1,50 m
peuvent porter les ceintures de sécurité au
lieu d'utiliser des sièges pour enfants.
Utilisez ce test simple en 5 étapes pour
déterminer si la ceinture de sécurité s'ajuste
correctement à l'enfant ou s'il doit encore
utiliser un siège pour enfant du Groupe 2 ou
du Groupe 3 pour améliorer l'ajustement de
la ceinture de sécurité :
1. L'enfant peut-il s'asseoir complètement et
s'appuyer contre le dossier du siège ?
2. Les genoux de l'enfant se replient-ils
confortablement par-dessus l'avant du
siège lorsqu'il est adossé ?
3. La ceinture à trois points traverse-t-elle
l'épaule de l'enfant entre son cou et son
bras ?
4.
La partie ventrale de la ceinture est-elle
aussi basse que possible, en contact avec les
cuisses de l'enfant et pas son estomac ?
5. L'enfant peut-il rester assis comme ceci
toute la durée du trajet ?Si la réponse à l'une de ces questions est
« non », alors l'enfant a toujours besoin
d'utiliser un siège pour enfant du Groupe 2 ou
du Groupe 3 dans ce véhicule. Si l'enfant
utilise la ceinture trois points, vérifiez régu-
lièrement l'ajustement de la ceinture et
assurez-vous que la boucle de la ceinture de
sécurité est enclenchée. Un enfant remuant
ou qui s'affaisse dans le siège peut déplacer
sa ceinture. Si la ceinture à trois points
touche le visage ou le cou de l'enfant, dépla-
cez l'enfant vers le milieu du véhicule, ou
utilisez un réhausseur pour positionner cor-
rectement la ceinture de sécurité de l'enfant.
AVERTISSEMENT !
Ne laissez jamais un enfant porter une
ceinture à trois points sous le bras ou
derrière le dos. En cas de collision, la
ceinture à trois points ne protège pas un
enfant efficacement, ce qui peut entraîner
des blessures graves, voire mortelles. Un
enfant doit toujours porter correctement la
partie sous-abdominale et la partie thora-
cique de la ceinture de sécurité.
Système de retenue ISOFIX
Votre véhicule est pourvu d'un système d'an-
crage de siège pour enfant appelé ISOFIX. Ce
système permet d'installer les sièges pour
enfant équipés du système ISOFIX sans uti-
liser les ceintures de sécurité du véhicule. Le
système ISOFIX possède deux ancrages infé-
rieurs situés à l'arrière du coussin de siège, à
l'endroit où il rejoint le dossier de siège, et un
ancrage d'attache supérieur situé derrière
l'assise.
Fig. E
143

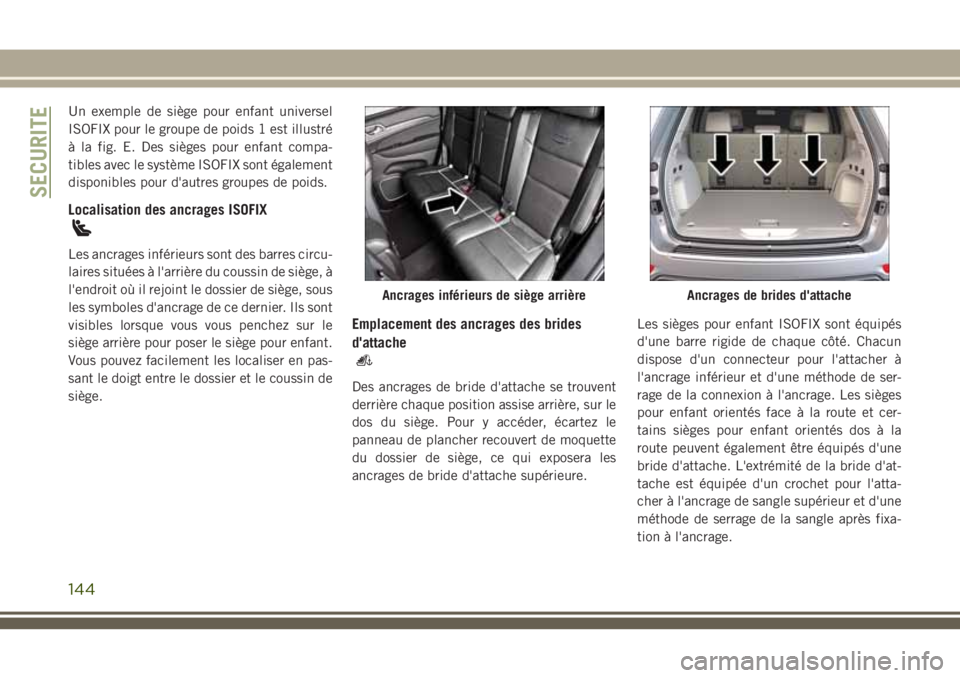

Un exemple de siège pour enfant universel
ISOFIX pour le groupe de poids 1 est illustré
à la fig. E. Des sièges pour enfant compa-
tibles avec le système ISOFIX sont également
disponibles pour d'autres groupes de poids.
Localisation des ancrages ISOFIX
Les ancrages inférieurs sont des barres circu-
laires situées à l'arrière du coussin de siège, à
l'endroit où il rejoint le dossier de siège, sous
les symboles d'ancrage de ce dernier. Ils sont
visibles lorsque vous vous penchez sur le
siège arrière pour poser le siège pour enfant.
Vous pouvez facilement les localiser en pas-
sant le doigt entre le dossier et le coussin de
siège.
Emplacement des ancrages des brides
d'attache
Des ancrages de bride d'attache se trouvent
derrière chaque position assise arrière, sur le
dos du siège. Pour y accéder, écartez le
panneau de plancher recouvert de moquette
du dossier de siège, ce qui exposera les
ancrages de bride d'attache supérieure.Les sièges pour enfant ISOFIX sont équipés
d'une barre rigide de chaque côté. Chacun
dispose d'un connecteur pour l'attacher à
l'ancrage inférieur et d'une méthode de ser-
rage de la connexion à l'ancrage. Les sièges
pour enfant orientés face à la route et cer-
tains sièges pour enfant orientés dos à la
route peuvent également être équipés d'une
bride d'attache. L'extrémité de la bride d'at-
tache est équipée d'un crochet pour l'atta-
cher à l'ancrage de sangle supérieur et d'une
méthode de serrage de la sangle après fixa-
tion à l'ancrage.
Ancrages inférieurs de siège arrièreAncrages de brides d'attache
SECURITE
144

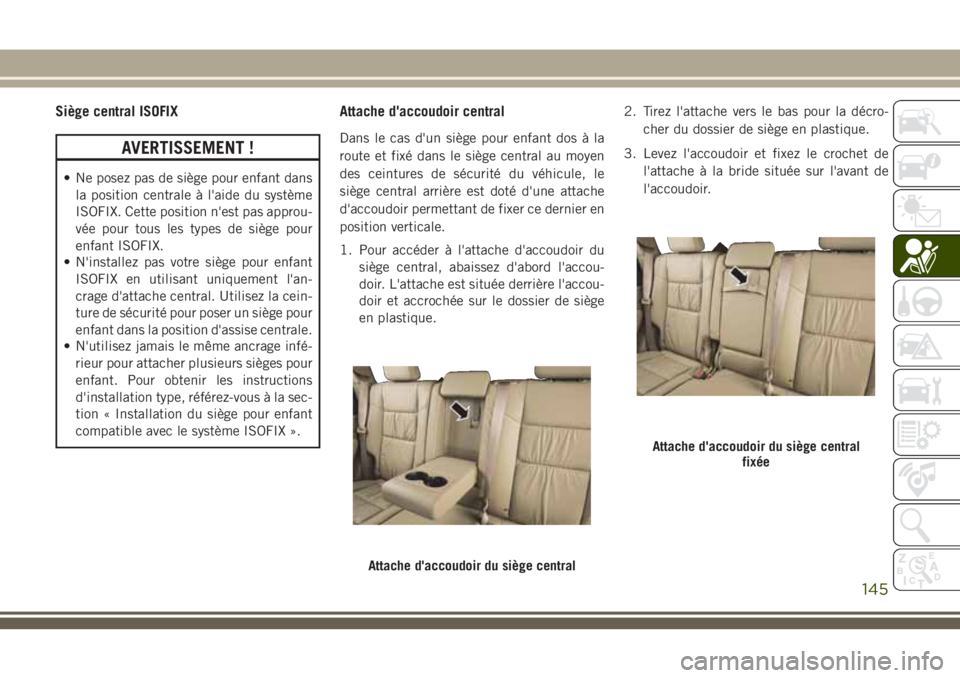

Siège central ISOFIX
AVERTISSEMENT !
• Ne posez pas de siège pour enfant dans
la position centrale à l'aide du système
ISOFIX. Cette position n'est pas approu-
vée pour tous les types de siège pour
enfant ISOFIX.
• N'installez pas votre siège pour enfant
ISOFIX en utilisant uniquement l'an-
crage d'attache central. Utilisez la cein-
ture de sécurité pour poser un siège pour
enfant dans la position d'assise centrale.
• N'utilisez jamais le même ancrage infé-
rieur pour attacher plusieurs sièges pour
enfant. Pour obtenir les instructions
d'installation type, référez-vous à la sec-
tion « Installation du siège pour enfant
compatible avec le système ISOFIX ».
Attache d'accoudoir central
Dans le cas d'un siège pour enfant dos à la
route et fixé dans le siège central au moyen
des ceintures de sécurité du véhicule, le
siège central arrière est doté d'une attache
d'accoudoir permettant de fixer ce dernier en
position verticale.
1. Pour accéder à l'attache d'accoudoir du
siège central, abaissez d'abord l'accou-
doir. L'attache est située derrière l'accou-
doir et accrochée sur le dossier de siège
en plastique.2. Tirez l'attache vers le bas pour la décro-
cher du dossier de siège en plastique.
3. Levez l'accoudoir et fixez le crochet de
l'attache à la bride située sur l'avant de
l'accoudoir.
Attache d'accoudoir du siège central
Attache d'accoudoir du siège central
fixée
145

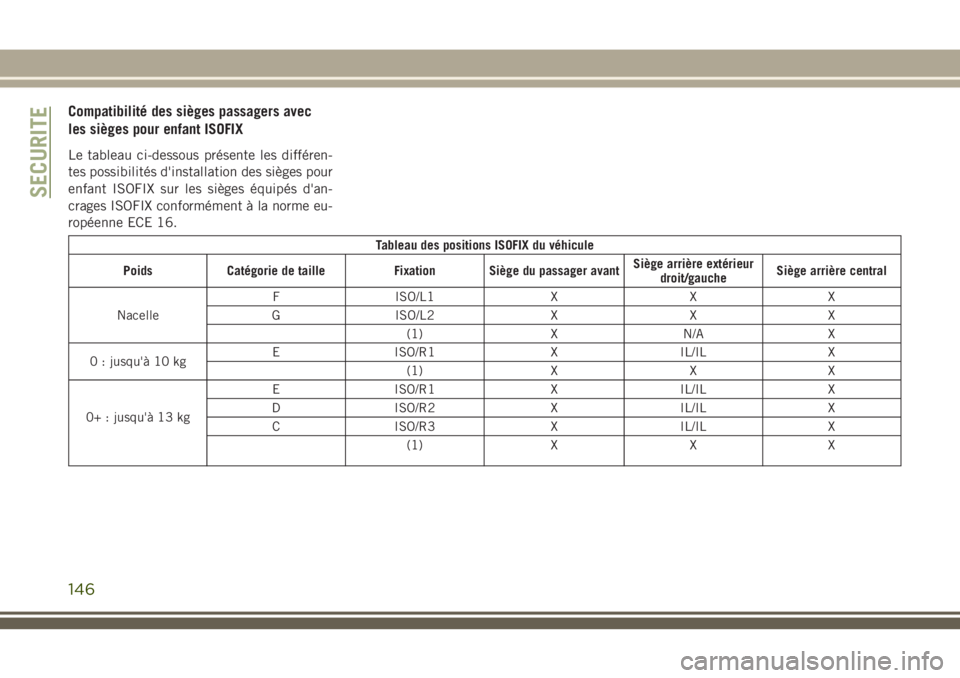

Compatibilité des sièges passagers avec
les sièges pour enfant ISOFIX
Le tableau ci-dessous présente les différen-
tes possibilités d'installation des sièges pour
enfant ISOFIX sur les sièges équipés d'an-
crages ISOFIX conformément à la norme eu-
ropéenne ECE 16.
Tableau des positions ISOFIX du véhicule
Poids Catégorie de taille Fixation Siège du passager avantSiège arrière extérieur
droit/gaucheSiège arrière central
NacelleF ISO/L1 X X X
G ISO/L2 X X X
(1) X N/A X
0 : jusqu'à 10 kgE ISO/R1 X IL/IL X
(1) X X X
0+ : jusqu'à 13 kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
SECURITE
146

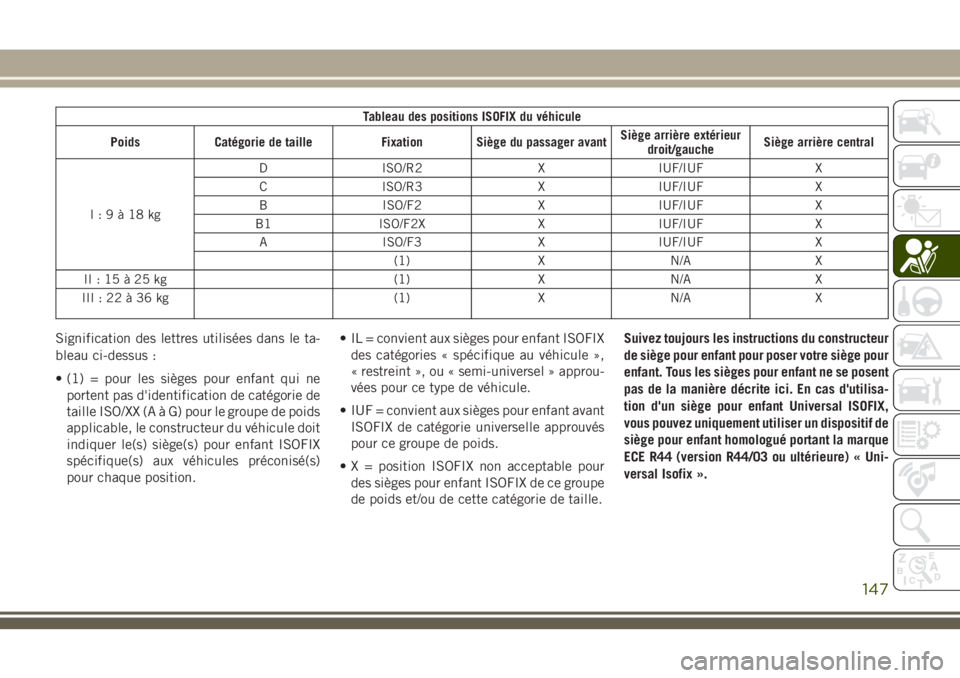

Tableau des positions ISOFIX du véhicule
Poids Catégorie de taille Fixation Siège du passager avantSiège arrière extérieur
droit/gaucheSiège arrière central
I:9à18kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X N/A X
II:15à25kg (1) X N/A X
III : 22 à 36 kg (1) X N/A X
Signification des lettres utilisées dans le ta-
bleau ci-dessus :
• (1) = pour les sièges pour enfant qui ne
portent pas d'identification de catégorie de
taille ISO/XX (A à G) pour le groupe de poids
applicable, le constructeur du véhicule doit
indiquer le(s) siège(s) pour enfant ISOFIX
spécifique(s) aux véhicules préconisé(s)
pour chaque position.• IL = convient aux sièges pour enfant ISOFIX
des catégories « spécifique au véhicule »,
« restreint », ou « semi-universel » approu-
vées pour ce type de véhicule.
• IUF = convient aux sièges pour enfant avant
ISOFIX de catégorie universelle approuvés
pour ce groupe de poids.
• X = position ISOFIX non acceptable pour
des sièges pour enfant ISOFIX de ce groupe
de poids et/ou de cette catégorie de taille.Suivez toujours les instructions du constructeur
de siège pour enfant pour poser votre siège pour
enfant. Tous les sièges pour enfant ne se posent
pas de la manière décrite ici. En cas d'utilisa-
tion d'un siège pour enfant Universal ISOFIX,
vous pouvez uniquement utiliser un dispositif de
siège pour enfant homologué portant la marque
ECE R44 (version R44/03 ou ultérieure) « Uni-
versal Isofix ».
147

Poser un siège pour enfant ISOFIX
Si la position de siège choisie est équipée
d'une ceinture de sécurité à enrouleur à blo-
cage automatique (ALR) commutable, rangez
la ceinture de sécurité selon les instructions
ci-dessous. Référez-vous à la section « Ins-
tallation de sièges pour enfant avec la cein-
ture de sécurité du véhicule » pour vérifier le
type de ceinture de sécurité de chaque po-
sition de siège.
1. Desserrez les dispositifs de réglage des
connecteurs inférieurs et de la bride d'at-
tache du siège pour enfant de manière à
pouvoir plus facilement fixer les connec-
teurs aux ancrages du véhicule.
2. Placez le siège pour enfant entre les an-
crages inférieurs pour cette position de
siège. Sur certains sièges de deuxième
rangée, vous pouvez avoir besoin d'incli-
ner le siège et/ou de relever l'appuie-tête
pour obtenir une meilleure position. Si le
siège arrière peut être déplacé vers l'avant
ou vers l'arrière dans le véhicule, vous
pouvez le placer dans sa position la plus
reculée pour faire de la place pour le siègepour enfant. Vous pouvez également dé-
placer le siège avant vers l'avant pour
laisser plus de place au siège pour enfant.
3. Attachez les connecteurs inférieurs du
siège pour enfant aux ancrages inférieurs
de la position de siège choisie.
4. Si le siège pour enfant est équipé d'une
bride d'attache, connectez-la à l'ancrage
de sangle supérieur. Référez-vous à la
section « Installation de sièges pour en-
fant avec l'ancrage de sangle supérieur »
pour connaître les instructions de fixation
d'un ancrage de sangle.
5. Serrez toutes les sangles en poussant le
siège pour enfant vers l'arrière et le bas
dans le siège. Eliminez le jeu des sangles
en suivant les instructions du construc-
teur du siège pour enfant.
6. Vérifiez que le siège pour enfant est soli-
dement installé en le tirant vers l'avant et
vers l'arrière au niveau du circuit de cein-
ture. Il ne doit pas se déplacer de plus de
25 mm dans chaque direction.AVERTISSEMENT !
• L'installation incorrecte d'un siège pour
enfant aux ancrages ISOFIX peut entraî-
ner la défaillance du système de rete-
nue. L'enfant pourrait alors être griève-
ment ou mortellement blessé. Suivez
strictement les instructions du
constructeur du siège pour enfant lors
de l'installation d'un siège pour enfant
ou pour bébé.
• Les ancrages de siège pour enfant sont
destinés à résister uniquement aux
charges imposées par des sièges pour
enfant correctement fixés. Ne les utili-
sez jamais comme ceintures de sécurité
pour adultes ou harnais, ou pour atta-
cher d'autres éléments ou équipements
au véhicule.
• Posez le siège pour enfant lorsque le
véhicule est à l'arrêt. Le siège pour en-
fant ISOFIX est correctement fixé aux
supports lorsque vous entendez le clic.
SECURITE
148

Installation de sièges pour enfant avec
l'ancrage de sangle supérieur
1. Regardez derrière la position de siège où
vous avez l'intention de poser le siège
pour enfant pour trouver l'ancrage de
sangle. Vous pouvez avoir besoin de dé-
placer le siège vers l'avant pour faciliter
l'accès à l'ancrage de sangle. S'il n'y a pas
d'ancrage de sangle supérieur pour cette
position de siège, déplacez le siège pour
enfant dans une autre position dans le
véhicule, si possible.
2. Pour accéder aux ancrages de bride d'at-
tache supérieure situés derrière le siège
arrière, écartez le panneau de plancher
recouvert de moquette du dossier de
siège, ce qui exposera les ancrages de
bride d'attache supérieure.3. Acheminez la bride d'attache pour fournir
le trajet le plus direct pour la sangle entre
l'ancrage et le siège pour enfant. Si votre
véhicule est équipé d'appuie-tête arrière
réglables, levez l'appuie-tête, et faites
passer la bride d'attache sous l'appuie-
tête entre les deux montants. Si ce n'est
pas possible, abaissez l'appuie-tête et
faites passer la bride d'attache autour du
côté extérieur de l'appuie-tête.4. Pour la position de siège central, achemi-
nez la bride d'attache sur le dossier de
siège et l'accoudoir, puis fixez le crochet à
l'ancrage de sangle situé au dos des
sièges.
5. Attachez le crochet de la bride d'attache
du siège pour enfant à l'ancrage de sangle
supérieur, comme indiqué sur le schéma.
6. Eliminez le jeu de la bride d'attache en
suivant les instructions du constructeur
du siège pour enfant.
Ancrage de bride d'attache supérieure
(situé sur le dossier de siège)
Fixation de bride d'attache supérieure
149

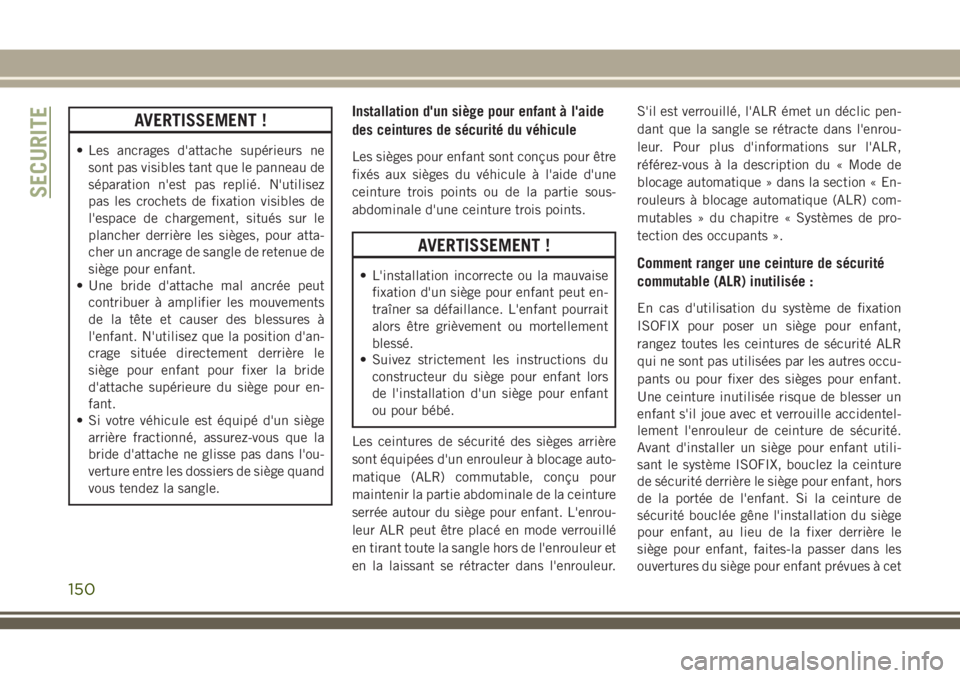

AVERTISSEMENT !
• Les ancrages d'attache supérieurs ne
sont pas visibles tant que le panneau de
séparation n'est pas replié. N'utilisez
pas les crochets de fixation visibles de
l'espace de chargement, situés sur le
plancher derrière les sièges, pour atta-
cher un ancrage de sangle de retenue de
siège pour enfant.
• Une bride d'attache mal ancrée peut
contribuer à amplifier les mouvements
de la tête et causer des blessures à
l'enfant. N'utilisez que la position d'an-
crage située directement derrière le
siège pour enfant pour fixer la bride
d'attache supérieure du siège pour en-
fant.
• Si votre véhicule est équipé d'un siège
arrière fractionné, assurez-vous que la
bride d'attache ne glisse pas dans l'ou-
verture entre les dossiers de siège quand
vous tendez la sangle.
Installation d'un siège pour enfant à l'aide
des ceintures de sécurité du véhicule
Les sièges pour enfant sont conçus pour être
fixés aux sièges du véhicule à l'aide d'une
ceinture trois points ou de la partie sous-
abdominale d'une ceinture trois points.
AVERTISSEMENT !
• L'installation incorrecte ou la mauvaise
fixation d'un siège pour enfant peut en-
traîner sa défaillance. L'enfant pourrait
alors être grièvement ou mortellement
blessé.
• Suivez strictement les instructions du
constructeur du siège pour enfant lors
de l'installation d'un siège pour enfant
ou pour bébé.
Les ceintures de sécurité des sièges arrière
sont équipées d'un enrouleur à blocage auto-
matique (ALR) commutable, conçu pour
maintenir la partie abdominale de la ceinture
serrée autour du siège pour enfant. L'enrou-
leur ALR peut être placé en mode verrouillé
en tirant toute la sangle hors de l'enrouleur et
en la laissant se rétracter dans l'enrouleur.S'il est verrouillé, l'ALR émet un déclic pen-
dant que la sangle se rétracte dans l'enrou-
leur. Pour plus d'informations sur l'ALR,
référez-vous à la description du « Mode de
blocage automatique » dans la section « En-
rouleurs à blocage automatique (ALR) com-
mutables » du chapitre « Systèmes de pro-
tection des occupants ».Comment ranger une ceinture de sécurité
commutable (ALR) inutilisée :
En cas d'utilisation du système de fixation
ISOFIX pour poser un siège pour enfant,
rangez toutes les ceintures de sécurité ALR
qui ne sont pas utilisées par les autres occu-
pants ou pour fixer des sièges pour enfant.
Une ceinture inutilisée risque de blesser un
enfant s'il joue avec et verrouille accidentel-
lement l'enrouleur de ceinture de sécurité.
Avant d'installer un siège pour enfant utili-
sant le système ISOFIX, bouclez la ceinture
de sécurité derrière le siège pour enfant, hors
de la portée de l'enfant. Si la ceinture de
sécurité bouclée gêne l'installation du siège
pour enfant, au lieu de la fixer derrière le
siège pour enfant, faites-la passer dans les
ouvertures du siège pour enfant prévues à cet
SECURITE
150
