2018 JEEP GRAND CHEROKEE Käyttö- ja huolto-ohjekirja (in in Finnish)

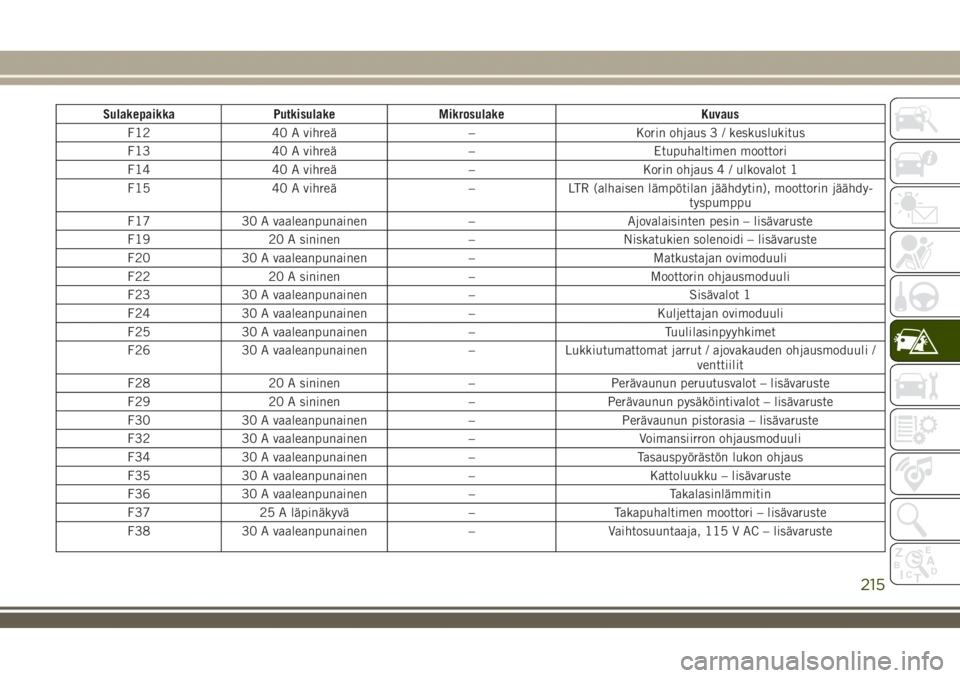

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F12 40 A vihreä – Korin ohjaus 3 / keskuslukitus
F13 40 A vihreä – Etupuhaltimen moottori
F14 40 A vihreä – Korin ohjaus 4 / ulkovalot 1
F15 40 A vihreä – LTR (alhaisen lämpötilan jäähdytin), moottorin jäähdy-
tyspumppu
F17 30 A vaaleanpunainen – Ajovalaisinten pesin – lisävaruste
F19 20 A sininen – Niskatukien solenoidi – lisävaruste
F20 30 A vaaleanpunainen – Matkustajan ovimoduuli
F22 20 A sininen – Moottorin ohjausmoduuli
F23 30 A vaaleanpunainen – Sisävalot 1
F24 30 A vaaleanpunainen – Kuljettajan ovimoduuli
F25 30 A vaaleanpunainen – Tuulilasinpyyhkimet
F26 30 A vaaleanpunainen – Lukkiutumattomat jarrut / ajovakauden ohjausmoduuli /
venttiilit
F28 20 A sininen – Perävaunun peruutusvalot – lisävaruste
F29 20 A sininen – Perävaunun pysäköintivalot – lisävaruste
F30 30 A vaaleanpunainen – Perävaunun pistorasia – lisävaruste
F32 30 A vaaleanpunainen – Voimansiirron ohjausmoduuli
F34 30 A vaaleanpunainen – Tasauspyörästön lukon ohjaus
F35 30 A vaaleanpunainen – Kattoluukku – lisävaruste
F36 30 A vaaleanpunainen – Takalasinlämmitin
F37 25 A läpinäkyvä – Takapuhaltimen moottori – lisävaruste
F38 30 A vaaleanpunainen – Vaihtosuuntaaja, 115 V AC – lisävaruste
215

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F39 30 A vaaleanpunainen – Sähkötoiminen takaluukku – lisävaruste
F40 – 10 A punainen Päiväajovalot / ajovalojen korkeudensäätö
F42 – 20 A keltainen Äänitorvi
F44 – 10 A punainen Vianmääritysportti
F45 – 5 A kellanruskea Tietoturvan yhdyskäytävä
F49 – 10 A punainen Integroitu keskiryhmä / ilmastointi
F50 – 20 A keltainen Ilmajousituksen ohjausmoduuli / tasauspyörästön lukko –
lisävaruste
F51 – 15 A sininen Käynnistyslukkomoduuli / avaimeton käynnistys / ohjaus-
pylvään lukko
F53 – 20 A keltainen Perävaunun vasemmanpuoleiset vilkut/jarruvalot – lisä-
varuste
F56 – 15 A sininen Muu sisältö (vain dieselmoottorit)
F57 – 20 A keltainen NOx-anturi
F58 – 15 A sininen HID-ajovalaisimet vasemmalla – lisävaruste
F59 – 10 A punainen Ilmauspumppu (vain dieselmoottorit)
F60 – 15 A sininen Vaihteiston ohjausmoduuli
F61 – 10 A punainen Vaihteiston ohjausmoduuli / hiukkasanturi (vain diesel-
moottorit)
F62 – 10 A punainen Ilmastoinnin kytkin
F63 – 20 A keltainen Sytytyspuolat (bensiini), urealämmitin (diesel)
F64 – 25 A läpinäkyvä Polttoainesuuttimet/voimansiirto
F66 – 10 A punainen Kattoluukku / matkustajan ikkunakytkimet / sadetunnis-
tin
HÄTÄTILANTEESSA
216

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F67 – 15 A sininen CD / DVD / Bluetooth-handsfree-moduuli – lisävaruste
F68 – 20 A keltainen Takalasinpyyhkimen moottori
F69 – 15 A sininen Kohdevalon syöttö – lisävaruste
F70 – 20 A keltainen Polttoainepumpun moottori
F71 – 30 A vihreä Äänivahvistin
F72 – 10 A punainen Voimansiirron ohjausmoduuli (PCM) (lisävaruste)
F73 – 15 A sininen HID-ajovalaisimet oikealla – lisävaruste
F75 – 10 A punainen Kaksoisakkuohjaus – lisävaruste
F76 – 10 A punainen Lukkiutumattomat jarrut / ajovakauden ohjausjärjestelmä
F77 – 10 A punainen Voimansiirron ohjausmoduuli / etuakselin irtikytkentämo-
duuli
F78 – 10 A punainen Moottorin ohjausmoduuli / sähkötoiminen ohjaustehostin
F80 – 10 A punainen Autotallin oven avauslaite / murtohälytinmoduuli
F81 – 20 A keltainen Perävaunun oikeanpuoleiset vilkut/jarruvalot
F82 – 10 A punainen Ohjauspylvään ohjausmoduuli / vakionopeussäädin / DTV
F83 – 10 A punainen Polttoainesäiliön kansi
F84 – 15 A sininen Kytkinryhmä/mittaristo
F85 – 10 A punainen Turvatyynymoduuli
F86 – 10 A punainen Turvatyynymoduuli
F87 – 10 A punainen Ilmajousitus – lisävaruste
F88 – 15 A sininen Mittaristo/SGW
F90/F91 – 20 A keltainen Virtaliitäntä (takaistuimet), valittava
F92 – 10 A punainen Takakonsolin valo – lisävaruste
217

Sulakepaikka Putkisulake Mikrosulake Kuvaus
F93 – 20 A keltainen Tupakansytytin
F94 – 10 A punainen Vaihteenvalitsin / jakovaihteiston moduuli
F95 – 10 A punainen Peruutuskamera/ParkSense
F96 – 10 A punainen Takaistuimen lämmittimen kytkin / taskulampun laturi –
lisävaruste
F97 – 20 A keltainen Lämmitettävät takaistuimet ja lämmitettävä ohjauspyörä
– lisävaruste
F98 – 20 A keltainen Istuinten tuuletus / lämmitettävät etuistuimet – lisäva-
ruste
F99 – 10 A punainen Ilmastointi / kuljettajan apujärjestelmien moduuli /
DSRC
F100 – 10 A punainen Aktiivinen vaimennus – lisävaruste
F101 – 15 A sininen Sähkökromaattinen peili / älykkäät kaukovalot – lisäva-
ruste
F102 – 15 A sininen Varalla
F103 – 10 A punainen Sisätilanlämmitin (vain dieselmoottorit) / takailmastointi
F104 – 20 A keltainen Virtaliitännät (kojelauta/keskikonsoli)
HÄTÄTILANTEESSA
218

HUOMAUTUS!
• Kiinnitä voimamoduulin kansi kunnolla
takaisin paikalleen. Jos kansi jää auki,
moduuliin saattaa päästä vettä, jolloin
sähköjärjestelmään saattaa tulla vika.
• Palaneen sulakkeen tilalle tulee vaihtaa
sulake, jonka ampeeriluku on oikea.
Vääräntyyppisen sulakkeen käyttäminen
saattaa aiheuttaa sähköjärjestelmän
vaarallisen ylikuormittumisen. Jos oikea
sulake palaa uudestaan, virtapiirissä on
vika, joka on korjattava.
NOSTAMINEN JA
RENKAIDEN VAIHTO
Puhkeamattomat renkaat – SRT-mallit
SRT-malleissa on puhkeamattomat renkaat.
Puhkeamattomien renkaiden ansiosta autolla
voi ajaa noin 80 km (50 mailia) nopeudella
88 km/h (55 mph). Jotta puhkeamattomien
renkaiden käyttö ei pitkittyisi, on hakeudut-
tava rengashuoltoon.
VAROITUS!
Älä aja yli 80 km/h:n (50 mph) nopeu-
della, kun rengaspaineen valvonnan merk-
kivalo palaa. Ajoneuvon käsiteltävyys ja
jarrutuskäyttäytyminen voivat olla taval-
lista heikompia. Voit joutua onnettomuu-
teen, josta saattaa seurata vakavia henki-
lövahinkoja tai kuolema.
Tunkin sijainti
Saksitunkki ja renkaanvaihtotyökalut sijaitse-
vat takatavaratilassa, tavaratilan pohjan alla.
Vararengas / tunkki ja työkalut
1 – Korkittoman polttoainejärjestelmän
täyttösuppilo
2 – Vararengas
3 – Renkaanvaihtotyökalut ja tunkki
219

Noston valmistelu
HUOMAUTUS!
Nosta ajoneuvoa aina oikeista kohdista.
Jos näitä ohjeita ei noudateta, ajoneuvo tai
korin alapuolen rakenteet voivat vaurioi-
tua.
HUOMAUTUS:
Ilmajousitusjärjestelmässä (lisävaruste) on
toiminto, joka helpottaa vararenkaan vaihta-
mista poistamalla automaattisen korkeuden-
säädön käytöstä.
1. Pysäköi auto vakaalle, tasaiselle alustalle.
Vältä jäisiä ja liukkaita alueita.
VAROITUS!
Älä vaihda rengasta ajoneuvon liikenteen
puoleisella sivulla. Siirry riittävän kauas
tiestä, jotta ohi kulkevat ajoneuvot eivät
vaaranna turvallisuuttasi, kun käytät tunk-
kia tai vaihdat rengasta.2. Kytke hätävilkut.
3. Kytke seisontajarru.
4. Siirrä vaihteenvalitsin P-asentoon.
5. Aseta virtalukko OFF (Sammutus)
-asentoon.
6. Aseta kiilat nostettavasta renkaasta kat-
sottuna vastakkaisessa kulmassa olevan
renkaan eteen ja taakse. Jos esimerkiksi
vaihdat oikean eturenkaan, laita kiilat va-
semman takarenkaan ympärille.HUOMAUTUS:
Matkustajien on poistuttava ajoneuvosta,
kun sitä nostetaan tunkilla.
7. Jos autossa on Quadra-Lift-järjestelmä,
katso lisätietoja automaattisen korkeu-
densäädön käytöstä poistamisesta käyttö-
oppaan luvun Käynnistäminen ja ajami-
nen kohdasta Quadra-Lift – lisävaruste.
Tunkin käyttöohjeet
VAROITUS!
Noudata huolellisesti näitä renkaanvaih-
toa koskevia varoituksia, jotta vältyt vam-
moilta ja ajoneuvon vaurioilta:
• Pysäköi ajoneuvo nostamista varten ta-
saiselle maalle mahdollisimman kauas
tien reunasta.
• Kytke hätävilkut.
• Varmista nostettavan renkaan vastapäi-
sen kulman rengas kiilalla.
• Kytke seisontajarru tiukasti ja aseta
vaihteisto P-asentoon.
• Älä koskaan käynnistä tai käytä mootto-
ria, kun ajoneuvo on tunkin päällä.
Kiilattu rengas
HÄTÄTILANTEESSA
220

VAROITUS!
• Älä anna kenenkään olla tunkilla noste-
tussa ajoneuvossa.
• Älä ole tunkilla nostetun ajoneuvon alla.
Jos sinun on päästävä nostetun ajoneu-
von alle, vie ajoneuvo huoltoon, jossa se
voidaan nostaa nostolaitteella.
• Käytä tunkkia vain sille merkityissä koh-
dissa ja ainoastaan renkaan vaihtami-
seen.
• Jos ajoneuvo on nostettava tiellä tai tien
vieressä, varo ohi kulkevaa liikennettä.
• Säilytä tyhjät ja täytetyt vararenkaat
venttiilinvarsi maahan päin.
HUOMAUTUS!
Älä yritä nostaa ajoneuvoa muista kuin
ajoneuvon nostamisohjeissa kuvatuista
kohdista.
1. Poista vararengas, tunkki ja työkalut
säilytystilasta.
2. Löysää pyöränmuttereita kääntämällä
niitä yksi kierros vasemmalle, kun pyörä
on edelleen maata vasten.3. Kokoa tunkki ja nostotyökalut.
Varoitustarra
Tunkki ja työkalut koottuna
Tunkin nostokohdat
221

4. Aseta tunkki etuakselia varten eturenkaan
takana olevaan pidikkeeseen, kuten hel-
malistassa oleva kolmionostopistesymboli
osoittaa.Älä nosta ajoneuvoa varmista-
matta, että tunkki on tukevasti paikallaan.
5. Aseta tunkki takarengasta varten takaren-
kaan edessä olevaan takaosan kiinnik-
keen aukkoon (helmalistassa olevan kol-
mionostopistesymbolin osoittamalla
tavalla).Älä nosta ajoneuvoa varmista-
matta, että tunkki on tukevasti paikallaan.HUOMAUTUS!
ÄLÄ nosta autoa korin helmalistasta. Var-
mista, että tunkki on asetettu oikeaan kyt-
kentäkohtaan paneelin sisäpuolelle. Auto
voi vaurioitua, jos ohjeita ei noudateta.
6. Nosta ajoneuvoa kiertämällä tunkin ruu-
via myötäpäivään. Nosta ajoneuvoa vain
sen verran, että rengas irtoaa maasta javäli riittää vararenkaan asentamiseen.
Mitä vähemmän ajoneuvoa nostetaan,
sitä vakaampana se pysyy.
VAROITUS!
Jos ajoneuvoa nostetaan tarpeettoman
korkealle, sen vakaus heikkenee. Se voi
luiskahtaa tunkin päältä ja vahingoittaa
lähellä olevia. Nosta ajoneuvoa vain sen
verran, että voit irrottaa renkaan.
7. Poista pyöränmutterit ja pyörä.
8. Aseta vararengas paikalleen ja kiinnitä
mutterit niiden kartiomainen pää pyörää
kohti. Kiristä mutterit kevyesti.
HUOMAUTUS!
Asenna vararengas siten, että venttiilivarsi
osoittaa ulospäin. Ilmalla täytettävän vara-
renkaan väärä asennus voi vaurioittaa ajo-
neuvoa.Tunkin paikka etuosassa
Tunkin paikka takaosassa
HÄTÄTILANTEESSA
222
