2018 JEEP GRAND CHEROKEE Käyttö- ja huolto-ohjekirja (in in Finnish)

Matkustajan istuinten soveltuminen yleis-
käyttöisille turvaistuimille
Kunkin matkustajan istuinpaikan soveltu-
vuus yleiskäyttöisen turvaistuimen kiinnittä-
miseen on ilmoitettu seuraavassa taulukossa
Euroopan unionin direktiivin 2000/3/EY mu-
kaisesti:
PainoryhmäYleiskäyttöisten turvaistuinten sijoituskaavio
Etuistuin Takarivin reunapaikka Takarivin keskipaikka Keskirivin reunapaikka Keskirivin keskipaikka
Ryhmä 0: enintään
10 kgX U/UF UF – –
Ryhmä 0+: enintään
13 kgX U/UF UF – –
Ryhmä 1: 9–18 kg X U/UF UF – –
Ryhmä2&3:
15–36 kgX U/UF UF – –
Edellä esitetyssä taulukossa käytettyjen kir-
jaimien selitykset:
• U = Soveltuu tähän painoryhmään hyväksy-
tyille, joka autoon sopiville yleisille turvais-
tuimille.
• X = Painoryhmään kuuluvia lapsia ei tule
kuljettaa kyseisellä istuinpaikalla.• UF = Soveltuu kyseistä painoluokitusta var-
ten hyväksytyille, kasvot menosuuntaan si-
joitettaville, yleiskäyttöisille
turvaistuimille.
Jos niskatuki vaikeuttaa turvaistuinjärjestel-
män asentamista, säädä niskatukea (jos se
on säädettävä).
127

Isompien lasten turvavyöt
Vähintään 150 cm pitkät lapset voivat käyt-
tää turvavöitä turvaistuinten sijaan.
Voit määrittää tämän 5-vaiheisen testin
avulla, sopiiko turvavyö lapselle vai onko tur-
vavyön istuvuuden parantamiseksi syytä vielä
käyttää ryhmän 2 tai 3 turvaistuinta:
1. Pystyykö lapsi istumaan aivan auton istui-
men perällä?
2. Taipuvatko lapsen polvet mukavasti auton
istuimen etureunan yli lapsen istuessa
aivan istuimen perällä?
3. Ylittääkö olkavyö lapsen olkapään kaulan
ja käsivarren välistä?
4. Onko vyön lantio-osa mahdollisimman al-
haalla niin, että se koskettaa lapsen reisiä
vatsan sijaan?
5. Pystyykö lapsi istumaan näin koko mat-
kan ajan?Jos vastaus johonkin näistä kysymyksistä on
”ei”, lapsen on vielä käytettävä autossa ryh-
män 2 tai 3 turvaistuinta. Jos lapsi käyttää
lantio-/olkavyötä, tarkista vyön istuvuus sään-
nöllisin väliajoin ja varmista, että vyön lukko
on kiinnitetty. Liikehtivä tai veltosti istuva
lapsi voi siirtää turvavyön pois paikaltaan. Jos
olkavyö koskettaa kasvoja tai kaulaa, siirrä
lapsi lähemmäksi auton keskiosaa tai käytä
korokeistuinta saadaksesi turvavyön asettu-
maan oikein.
VAROITUS!
Älä koskaan anna lapsen pitää olkavyötä
kainalossa tai selän takana. Törmäyksessä
olkavyö ei suojaa lasta oikein, mikä voi
aiheuttaa hengenvaarallisen vamman.
Lapsen on aina käytettävä oikealla tavalla
sekä lantio- että olkavyötä.
ISOFIX-kiinnitysjärjestelmä
Tässä ajoneuvossa on turvaistuimien ISOFIX-
kiinnitysjärjestelmä. Sen avulla ISOFIX-
yhteensopivat turvaistuimet voidaan kiinnit-
tää käyttämättä ajoneuvon turvavöitä.
ISOFIX-järjestelmässä on kaksi alakiinnitys-
kohtaa istuintyynyn takana, selkänojan ja is-
tuintyynyn välissä. Yläosan hihnan kiinnitys-
kohta sijaitsee istuinpaikan takana.
Kuvassa E näkyy esimerkki yleiskäyttöisestä
painoluokan 1 ISOFIX-turvaistuimesta.
ISOFIX-turvaistuimia on saatavana myös
muissa painoluokissa.
Kuva E
TURVALLISUUS
128

ISOFIX-kiinnityskohtien sijainti
Alakiinnityskohdat ovat pyöreitä tankoja,
jotka sijaitsevat istuintyynyn takaosassa is-
tuintyynyn ja selkänojan välissä, kiinnitys-
kohtasymbolien alapuolella. Ne ovat näky-
vissä, kun nojaat takaistuinta vasten
turvaistuinta kiinnittäessäsi. Löydät ne hel-
posti tunnustelemalla sormella selkänojan ja
istuintyynyn väliä.
Hihnojen kiinnityskohdat
Kunkin takaistuinpaikan takana on hihnojen
kiinnityskohdat. Pääset käyttämään niitä ve-
tämällä verhoillun lattiapaneelin poispäin
selkänojasta, jolloin ylimmät hihnan kiinni-
tyskohdat tulevat näkyviin.
ISOFIX-turvaistuimen kummallakin puolella
on jäykkä jalusta. Niissä kummassakin on
kiinnike, joka kiinnitetään alempaan kiinni-
tyskohtaan. Kiinnityksen saa kiristettyä tiu-
kasti kiinnityskohtaan. Kasvot menosuun-
taan asennettavissa turvaistuimissa ja
joissakin selkä menosuuntaan asennettavissaturvaistuimissa on myös kiinnityshihna. Kiin-
nityshihnan päässä on koukku, jolla hihna
kiinnitetään yläkiinnityskohtaan. Hihnan saa
säädettyä, kun se on kiinnitetty kiinnityskoh-
taan.
Keski-istuimen ISOFIX
VAROITUS!
• Älä kiinnitä turvaistuinta keskipaikalle
ISOFIX-järjestelmää käyttämällä. Paikka
ei ole hyväksytty ISOFIX-
turvaistuinjärjestelmille.
• Älä kiinnitä ISOFIX-
turvaistuinjärjestelmää käyttämällä vain
keskimmäistä kiinnityskohtaa. Kiinnitä
turvaistuin keskipaikalle turvavyöllä.
• Älä kiinnitä samaan alakiinnityskohtaan
useita turvaistuimia. Katso kiinnitysoh-
jeet kohdasta ISOFIX-turvaistuimen
kiinnitys.
Keskipaikan käsinojan hihna
Kun selkä menosuuntaan asennettava tur-
vaistuin kiinnitetään keskipaikalle auton tur-
vavöiden avulla, käsinoja kiinnitetään ylä-
asentoon hihnalla.
Takaistuimen alakiinnityskohdat
Hihnan kiinnityskohdat
129

1. Jotta pääset käsiksi keskipaikan käsino-
jan hihnaan, laske käsinoja ensin alas.
Hihna sijaitsee käsinojan takana ja on
kiinnitetty istuimen taustamuoviin.2. Vedä hihnaa alaspäin, jotta se irtoaa istui-
men taustamuovista.
3. Nosta käsinoja ylös ja kiinnitä hihnan
koukku käsinojan etuosassa olevaan
hihnaan.Matkustajan istuinten soveltuminen ISOFIX-
turvaistuimille
Seuraavassa taulukossa on kuvattu ISOFIX-
turvaistuinjärjestelmien eri kiinnitysvaih-
toehdot istuimille, joissa on eurooppalaisen
ECE 16 -standardin mukaiset ISOFIX-
kiinnityskohdat.
Keskipaikan käsinojan hihna
Keskipaikan käsinojan hihna kiinnitettynä
TURVALLISUUS
130

Ajoneuvon ISOFIX-istuimien sijoitustaulukko
Painoryhmä Kokoluokka Kiinnitys EtuistuinTakarivin reunapaikka
oik./vas.Takarivin keskipaikka
TurvakaukaloF ISO/L1 X X X
G ISO/L2 X X X
(1) X – X
0–10 kgE ISO/R1 X IL/IL X
(1) X X X
0+-13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
I – 9–18 kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X – X
II – 15–25 kg (1) X – X
III – 22–36 kg (1) X – X
131

Edellä esitetyssä taulukossa käytettyjen kir-
jaimien selitykset:
• (1) = Sellaisten turvalaitteiden osalta, joilla
ei ole kunkin painoryhmän ISO/XX-
kokoluokan tunnusta (A–G), auton valmis-
taja ilmoittaa kullekin paikalle suositellut
ajoneuvokohtaiset ISOFIX-
turvajärjestelmät.
• IL = Soveltuu autotyyppikohtaisille,
automerkki- ja istuinkohtaisille tai auto-
merkkikohtaisille ISOFIX-turvaistuimille,
jotka on hyväksytty käytettäväksi tässä ajo-
neuvotyypissä.
• IUF = Soveltuu tähän painoryhmään hyväk-
sytyille, yleisen luokan ISOFIX-
turvaistuimille (kasvot menosuuntaan).
• X = ISOFIX-sijoitus ei sovellu tämän paino-
ryhmän ja/tai kokoluokan
ISOFIX-turvaistuimille.
Noudata aina turvaistuimen valmistajan ohjeita
asentaessasi turvaistuinta. Kaikkia turvaistuin-
järjestelmiä ei asenneta tässä kuvatulla ta-
valla. Yleiskäyttöistä ISOFIX-
turvaistuinjärjestelmää käytettäessä onkäytettävä turvaistuinjärjestelmää, jossa on
merkintä ECE R44 (julkaisu R44/03 tai tätä
uudempi) Universal ISOFIX.
ISOFIX-turvaistuimen kiinnittäminen
Jos kyseisessä istuinpaikassa on automaatti-
sella lukituskelalla (ALR) varustettu turvavyö,
siirrä turvavyö pois tieltä seuraavien ohjeiden
mukaisesti. Tarkista kunkin istuimen turva-
vyötyyppi kohdasta Turvaistuimen kiinnittä-
minen ajoneuvon turvavyön avulla.
1. Löysää ensin alaliittimien ja turvaistui-
men kiinnityshihnan säätimet, jotta liitti-
mien kiinnitys ajoneuvon kiinnityskohtiin
on helpompaa.
2. Aseta turvaistuin istuimen alakiinnitys-
kohtien väliin. Joidenkin toisen rivin is-
tuinten kohdalla istuinta on ehkä kallis-
tettava tai niskatukea on nostettava, jotta
istuin sopii paremmin. Jos takaistuin on
siirrettävissä eteen- ja taaksepäin, voit
halutessasi siirtää sen takimmaiseen
asentoon ja tehdä näin turvaistuimelle
tilaa. Voit tehdä turvaistuimelle lisätilaa
myös siirtämällä etuistuinta eteenpäin.3. Kiinnitä turvaistuimen liittimet istuimen
alakiinnityskohtiin.
4. Jos turvaistuimessa on kiinnityshihna,
liitä se hihnan yläkiinnityskohtaan. Katso
hihnan kiinnityskohdan kiinnitysohjeet
kohdasta Turvaistuimen kiinnittäminen
yläkiinnityskohtaa käyttämällä.
5. Kiristä kaikki hihnat samalla, kun työnnät
turvaistuinta taakse- ja alaspäin. Kiristä
hihnat turvaistuimen valmistajan ohjei-
den mukaan.
6. Varmista, että turvaistuin on kiinnittynyt
tiukasti vetämällä turvaistuinta edestakai-
sin vyöreitillä. Se ei saa liikkua mihinkään
suuntaan enempää kuin 25 mm.
VAROITUS!
• Jos turvaistuin kiinnitetään väärin
ISOFIX-kiinnityspisteisiin, se ei anna
lapselle kunnollista suojaa törmäystilan-
teessa. Lapsi voi loukkaantua vakavasti
tai joutua hengenvaaraan. Noudata tar-
kasti turvaistuimen valmistajan ohjeita,
kun kiinnität turvaistuinta.
TURVALLISUUS
132

VAROITUS!
• Turvaistuinten kiinnityspisteet kestävät
oikein kiinnitettyjen turvaistuinten
enimmäiskuorman. Niitä ei saa käyttää
aikuisten turvavöiden, valjaiden tai mui-
den esineiden kiinnittämisessä.
• Kiinnitä turvaistuin, kun ajoneuvo on
pysähdyksissä. ISOFIX-
turvaistuinjärjestelmä on kiinnitetty oi-
kein, kun kuulet naksahduksen.
Turvaistuimen kiinnittäminen yläkiinnitys-
kohtaa käyttämällä
1. Etsi hihnan kiinnityskohta istuinpaikan
takaa. Siirrä istuinta tarvittaessa eteen-
päin, jolloin hihnan kiinnityskohta on pa-
remmin näkyvissä. Jos istuinpaikassa ei
ole yläkiinnityskohtaa, siirrä turvaistuin
tarvittaessa toiselle istuinpaikalle.
2. Jotta saat takaistuimen takana olevat ylä-
hihnojen kiinnityskohdat näkyviin, vedä
mattopäällysteistä lattiapaneelia poispäin
selkänojasta. Kiinnityskohdat tulevat
näkyviin.3. Vedä ylähihna suoraan selkänojan ylitse
sen istuimen kohdalta, johon haluat kiin-
nittää turvalaitteen. Jos ajoneuvossa on
takaistuinten säädettävät niskatuet, nosta
niskatukea ja, jos mahdollista, ohjaa ylä-
hihna niskatuen alta kahden pidikkeen
välistä. Jos tämä ei ole mahdollista, laske
niskatukea ja vie ylähihnakiinnitin niska-
tuen ovenpuoleisen sivun vierestä.
4. Jos käytät keski-istuinpaikkaa, vie hihna
selkänojan ja niskatuen yli ja kiinnitä
koukku istuimen takana sijaitsevaan hih-
nan kiinnityskohtaan.5. Kiinnitä turvaistuimen kiinnityshihnan
koukku yläkiinnityskohtaan kuvan
mukaisesti.
6. Kiristä kiinnityshihna turvaistuimen val-
mistajan ohjeiden mukaan.
Ylähihnan kiinnityskohta (selkänojassa)
Ylähihnan kiinnitys
133

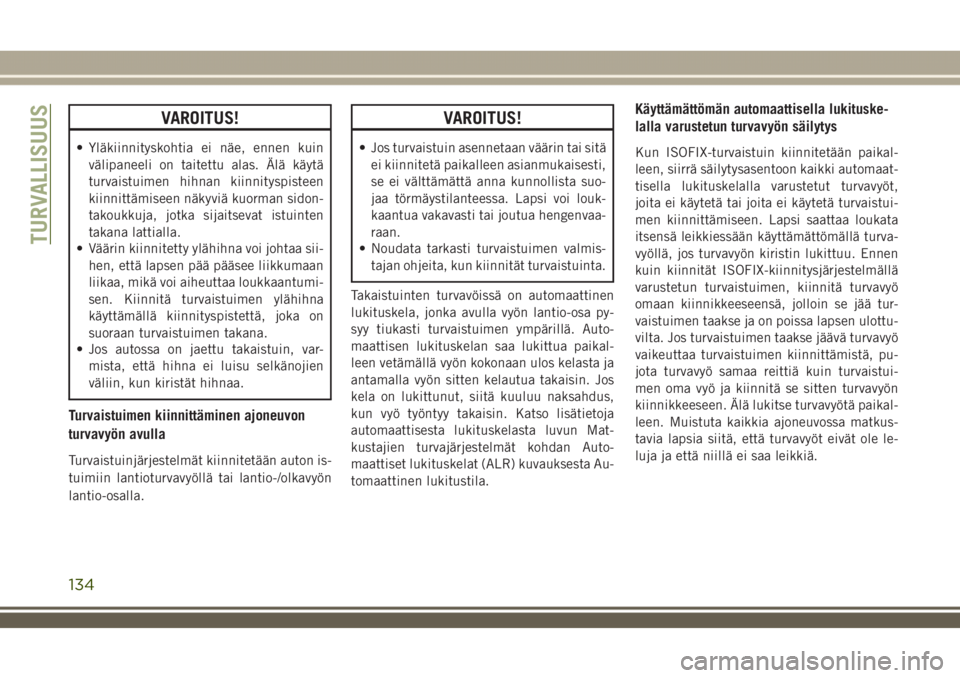

VAROITUS!
• Yläkiinnityskohtia ei näe, ennen kuin
välipaneeli on taitettu alas. Älä käytä
turvaistuimen hihnan kiinnityspisteen
kiinnittämiseen näkyviä kuorman sidon-
takoukkuja, jotka sijaitsevat istuinten
takana lattialla.
• Väärin kiinnitetty ylähihna voi johtaa sii-
hen, että lapsen pää pääsee liikkumaan
liikaa, mikä voi aiheuttaa loukkaantumi-
sen. Kiinnitä turvaistuimen ylähihna
käyttämällä kiinnityspistettä, joka on
suoraan turvaistuimen takana.
• Jos autossa on jaettu takaistuin, var-
mista, että hihna ei luisu selkänojien
väliin, kun kiristät hihnaa.
Turvaistuimen kiinnittäminen ajoneuvon
turvavyön avulla
Turvaistuinjärjestelmät kiinnitetään auton is-
tuimiin lantioturvavyöllä tai lantio-/olkavyön
lantio-osalla.
VAROITUS!
• Jos turvaistuin asennetaan väärin tai sitä
ei kiinnitetä paikalleen asianmukaisesti,
se ei välttämättä anna kunnollista suo-
jaa törmäystilanteessa. Lapsi voi louk-
kaantua vakavasti tai joutua hengenvaa-
raan.
• Noudata tarkasti turvaistuimen valmis-
tajan ohjeita, kun kiinnität turvaistuinta.
Takaistuinten turvavöissä on automaattinen
lukituskela, jonka avulla vyön lantio-osa py-
syy tiukasti turvaistuimen ympärillä. Auto-
maattisen lukituskelan saa lukittua paikal-
leen vetämällä vyön kokonaan ulos kelasta ja
antamalla vyön sitten kelautua takaisin. Jos
kela on lukittunut, siitä kuuluu naksahdus,
kun vyö työntyy takaisin. Katso lisätietoja
automaattisesta lukituskelasta luvun Mat-
kustajien turvajärjestelmät kohdan Auto-
maattiset lukituskelat (ALR) kuvauksesta Au-
tomaattinen lukitustila.
Käyttämättömän automaattisella lukituske-
lalla varustetun turvavyön säilytys
Kun ISOFIX-turvaistuin kiinnitetään paikal-
leen, siirrä säilytysasentoon kaikki automaat-
tisella lukituskelalla varustetut turvavyöt,
joita ei käytetä tai joita ei käytetä turvaistui-
men kiinnittämiseen. Lapsi saattaa loukata
itsensä leikkiessään käyttämättömällä turva-
vyöllä, jos turvavyön kiristin lukittuu. Ennen
kuin kiinnität ISOFIX-kiinnitysjärjestelmällä
varustetun turvaistuimen, kiinnitä turvavyö
omaan kiinnikkeeseensä, jolloin se jää tur-
vaistuimen taakse ja on poissa lapsen ulottu-
vilta. Jos turvaistuimen taakse jäävä turvavyö
vaikeuttaa turvaistuimen kiinnittämistä, pu-
jota turvavyö samaa reittiä kuin turvaistui-
men oma vyö ja kiinnitä se sitten turvavyön
kiinnikkeeseen. Älä lukitse turvavyötä paikal-
leen. Muistuta kaikkia ajoneuvossa matkus-
tavia lapsia siitä, että turvavyöt eivät ole le-
luja ja että niillä ei saa leikkiä.
TURVALLISUUS
134
