2018 JEEP GRAND CHEROKEE Betriebsanleitung (in German)

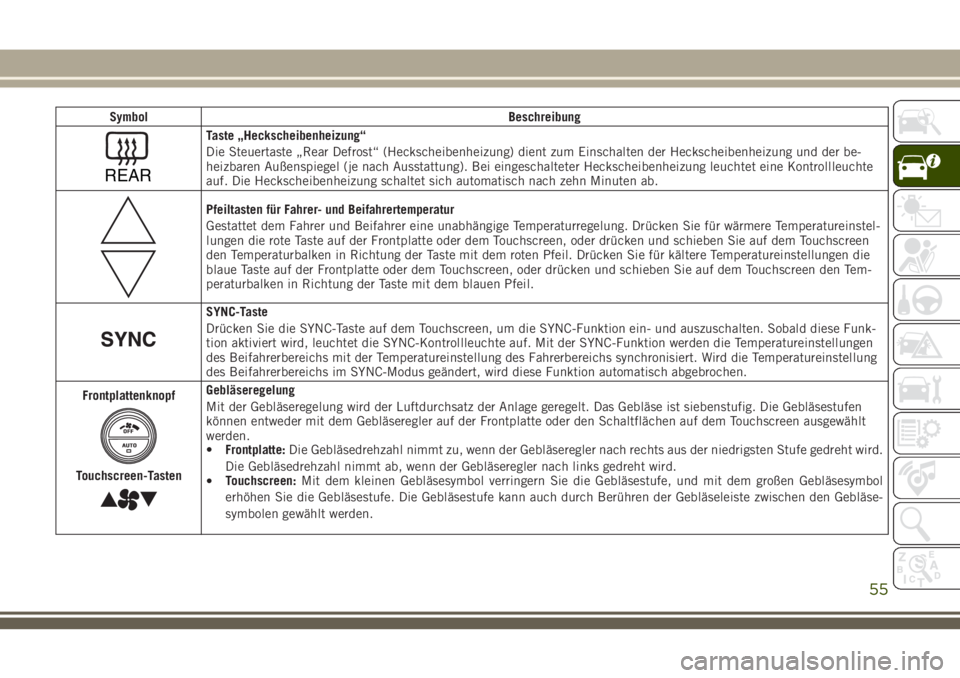

Symbol Beschreibung
REAR
Taste „Heckscheibenheizung“
Die Steuertaste „Rear Defrost“ (Heckscheibenheizung) dient zum Einschalten der Heckscheibenheizung und der be-
heizbaren Außenspiegel (je nach Ausstattung). Bei eingeschalteter Heckscheibenheizung leuchtet eine Kontrollleuchte
auf. Die Heckscheibenheizung schaltet sich automatisch nach zehn Minuten ab.
Pfeiltasten für Fahrer- und Beifahrertemperatur
Gestattet dem Fahrer und Beifahrer eine unabhängige Temperaturregelung. Drücken Sie für wärmere Temperatureinstel-
lungen die rote Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen
den Temperaturbalken in Richtung der Taste mit dem roten Pfeil. Drücken Sie für kältere Temperatureinstellungen die
blaue Taste auf der Frontplatte oder dem Touchscreen, oder drücken und schieben Sie auf dem Touchscreen den Tem-
peraturbalken in Richtung der Taste mit dem blauen Pfeil.
SYNC-Taste
Drücken Sie die SYNC-Taste auf dem Touchscreen, um die SYNC-Funktion ein- und auszuschalten. Sobald diese Funk-
tion aktiviert wird, leuchtet die SYNC-Kontrollleuchte auf. Mit der SYNC-Funktion werden die Temperatureinstellungen
des Beifahrerbereichs mit der Temperatureinstellung des Fahrerbereichs synchronisiert. Wird die Temperatureinstellung
des Beifahrerbereichs im SYNC-Modus geändert, wird diese Funktion automatisch abgebrochen.
Frontplattenknopf
Touchscreen-Tasten
Gebläseregelung
Mit der Gebläseregelung wird der Luftdurchsatz der Anlage geregelt. Das Gebläse ist siebenstufig. Die Gebläsestufen
können entweder mit dem Gebläseregler auf der Frontplatte oder den Schaltflächen auf dem Touchscreen ausgewählt
werden.
•Frontplatte:Die Gebläsedrehzahl nimmt zu, wenn der Gebläseregler nach rechts aus der niedrigsten Stufe gedreht wird.
Die Gebläsedrehzahl nimmt ab, wenn der Gebläseregler nach links gedreht wird.
•Touchscreen:Mit dem kleinen Gebläsesymbol verringern Sie die Gebläsestufe, und mit dem großen Gebläsesymbol
erhöhen Sie die Gebläsestufe. Die Gebläsestufe kann auch durch Berühren der Gebläseleiste zwischen den Gebläse-
symbolen gewählt werden.
55

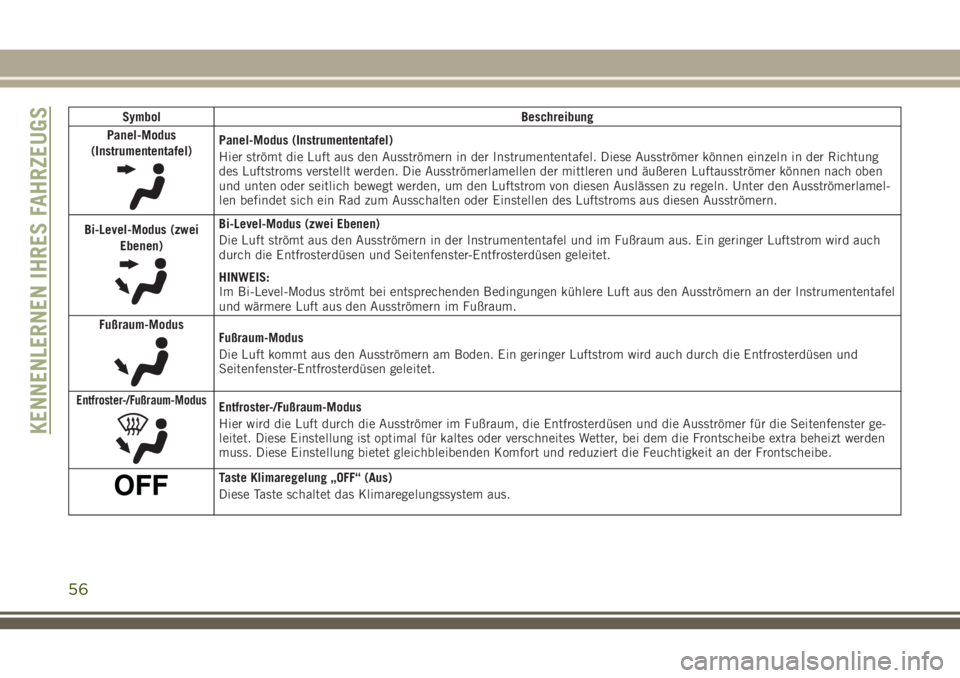

Symbol Beschreibung
Panel-Modus
(Instrumententafel)
Panel-Modus (Instrumententafel)
Hier strömt die Luft aus den Ausströmern in der Instrumententafel. Diese Ausströmer können einzeln in der Richtung
des Luftstroms verstellt werden. Die Ausströmerlamellen der mittleren und äußeren Luftausströmer können nach oben
und unten oder seitlich bewegt werden, um den Luftstrom von diesen Auslässen zu regeln. Unter den Ausströmerlamel-
len befindet sich ein Rad zum Ausschalten oder Einstellen des Luftstroms aus diesen Ausströmern.
Bi-Level-Modus (zwei
Ebenen)
Bi-Level-Modus (zwei Ebenen)
Die Luft strömt aus den Ausströmern in der Instrumententafel und im Fußraum aus. Ein geringer Luftstrom wird auch
durch die Entfrosterdüsen und Seitenfenster-Entfrosterdüsen geleitet.
HINWEIS:
Im Bi-Level-Modus strömt bei entsprechenden Bedingungen kühlere Luft aus den Ausströmern an der Instrumententafel
und wärmere Luft aus den Ausströmern im Fußraum.
Fußraum-Modus
Fußraum-Modus
Die Luft kommt aus den Ausströmern am Boden. Ein geringer Luftstrom wird auch durch die Entfrosterdüsen und
Seitenfenster-Entfrosterdüsen geleitet.
Entfroster-/Fußraum-ModusEntfroster-/Fußraum-Modus
Hier wird die Luft durch die Ausströmer im Fußraum, die Entfrosterdüsen und die Ausströmer für die Seitenfenster ge-
leitet. Diese Einstellung ist optimal für kaltes oder verschneites Wetter, bei dem die Frontscheibe extra beheizt werden
muss. Diese Einstellung bietet gleichbleibenden Komfort und reduziert die Feuchtigkeit an der Frontscheibe.
Taste Klimaregelung „OFF“ (Aus)
Diese Taste schaltet das Klimaregelungssystem aus.
KENNENLERNEN IHRES FAHRZEUGS
56

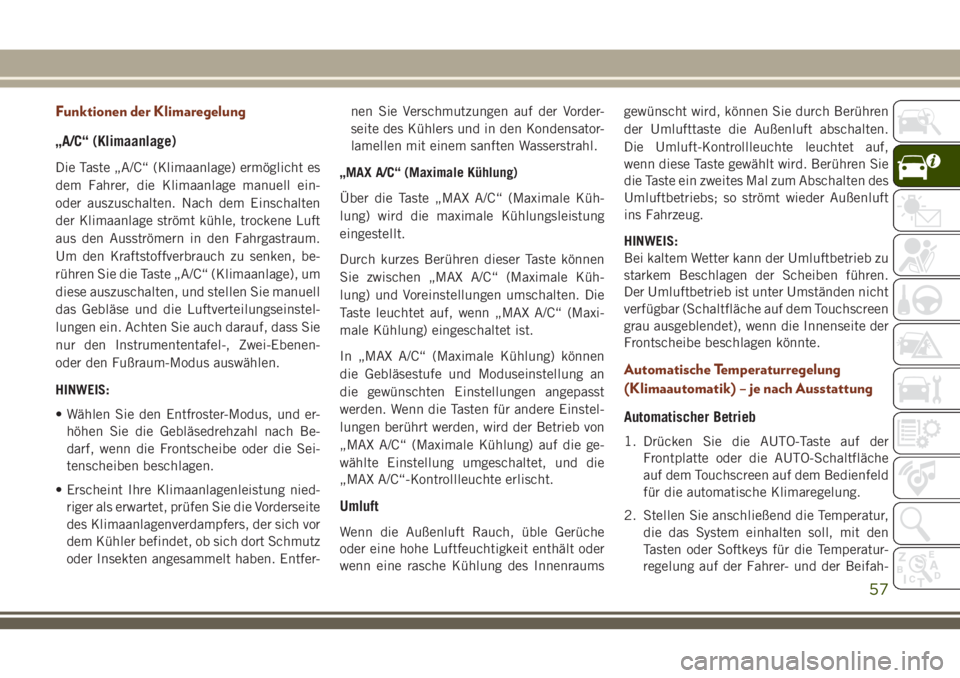

Funktionen der Klimaregelung
„A/C“ (Klimaanlage)
Die Taste „A/C“ (Klimaanlage) ermöglicht es
dem Fahrer, die Klimaanlage manuell ein-
oder auszuschalten. Nach dem Einschalten
der Klimaanlage strömt kühle, trockene Luft
aus den Ausströmern in den Fahrgastraum.
Um den Kraftstoffverbrauch zu senken, be-
rühren Sie die Taste „A/C“ (Klimaanlage), um
diese auszuschalten, und stellen Sie manuell
das Gebläse und die Luftverteilungseinstel-
lungen ein. Achten Sie auch darauf, dass Sie
nur den Instrumententafel-, Zwei-Ebenen-
oder den Fußraum-Modus auswählen.
HINWEIS:
• Wählen Sie den Entfroster-Modus, und er-
höhen Sie die Gebläsedrehzahl nach Be-
darf, wenn die Frontscheibe oder die Sei-
tenscheiben beschlagen.
• Erscheint Ihre Klimaanlagenleistung nied-
riger als erwartet, prüfen Sie die Vorderseite
des Klimaanlagenverdampfers, der sich vor
dem Kühler befindet, ob sich dort Schmutz
oder Insekten angesammelt haben. Entfer-nen Sie Verschmutzungen auf der Vorder-
seite des Kühlers und in den Kondensator-
lamellen mit einem sanften Wasserstrahl.
„MAX A/C“ (Maximale Kühlung)
Über die Taste „MAX A/C“ (Maximale Küh-
lung) wird die maximale Kühlungsleistung
eingestellt.
Durch kurzes Berühren dieser Taste können
Sie zwischen „MAX A/C“ (Maximale Küh-
lung) und Voreinstellungen umschalten. Die
Taste leuchtet auf, wenn „MAX A/C“ (Maxi-
male Kühlung) eingeschaltet ist.
In „MAX A/C“ (Maximale Kühlung) können
die Gebläsestufe und Moduseinstellung an
die gewünschten Einstellungen angepasst
werden. Wenn die Tasten für andere Einstel-
lungen berührt werden, wird der Betrieb von
„MAX A/C“ (Maximale Kühlung) auf die ge-
wählte Einstellung umgeschaltet, und die
„MAX A/C“-Kontrollleuchte erlischt.
Umluft
Wenn die Außenluft Rauch, üble Gerüche
oder eine hohe Luftfeuchtigkeit enthält oder
wenn eine rasche Kühlung des Innenraumsgewünscht wird, können Sie durch Berühren
der Umlufttaste die Außenluft abschalten.
Die Umluft-Kontrollleuchte leuchtet auf,
wenn diese Taste gewählt wird. Berühren Sie
die Taste ein zweites Mal zum Abschalten des
Umluftbetriebs; so strömt wieder Außenluft
ins Fahrzeug.
HINWEIS:
Bei kaltem Wetter kann der Umluftbetrieb zu
starkem Beschlagen der Scheiben führen.
Der Umluftbetrieb ist unter Umständen nicht
verfügbar (Schaltfläche auf dem Touchscreen
grau ausgeblendet), wenn die Innenseite der
Frontscheibe beschlagen könnte.
Automatische Temperaturregelung
(Klimaautomatik) – je nach Ausstattung
Automatischer Betrieb
1. Drücken Sie die AUTO-Taste auf der
Frontplatte oder die AUTO-Schaltfläche
auf dem Touchscreen auf dem Bedienfeld
für die automatische Klimaregelung.
2. Stellen Sie anschließend die Temperatur,
die das System einhalten soll, mit den
Tasten oder Softkeys für die Temperatur-
regelung auf der Fahrer- und der Beifah-
57

rerseite ein. Sobald die gewünschte Tem-
peratur angezeigt wird, behält das System
automatisch diese Komfortstufe bei.
3. Wenn das System auf Ihre Komfortstufe
eingestellt ist, müssen die Einstellungen
nicht geändert werden. Das System er-
reicht im Automatikbetrieb den höchsten
Wirkungsgrad.
HINWEIS:
• Es ist nicht notwendig, die Temperaturein-
stellungen für kalte oder aufgewärmte
Fahrzeuge zu verändern. Das System stellt
automatisch Temperatur, Modus und Ge-
bläsestufe so ein, dass der Komfort so
schnell wie möglich erreicht wird.
• Die Temperatur kann in US- oder metri-
schen Einheiten angezeigt werden; der
Kunde kann die Einstellung von US- oder
metrischen Einheiten dabei selbst vorneh-
men. Weitere Informationen finden Sie un-
ter „Uconnect-Einstellungen“ in „Multi-
media“ in der Bedienungsanleitung.
Für die höchstmögliche Temperatur in der
automatischen Betriebsart bleibt das Ge-
bläse während eines Kaltstarts in der nied-
rigsten Stufe, bis sich der Motor ausreichenderwärmt hat. Die Geschwindigkeit des Geblä-
ses wird erhöht und geht in den automati-
schen Modus über.
Manuelle Betriebsumgehung
Dieses System bietet eine vollständige Funk-
tionsliste manueller Umgehungen. Das Sym-
bol AUTO im vorderen ATC-Display erlischt,
wenn das System im manuellen Modus be-
trieben wird.
Bedienhinweise
Sommerbetrieb
Das Motorkühlsystem in einem Fahrzeug
muss mit hochwertigem Frostschutzmittel
gegen Korrosion und Überhitzung des Motors
geschützt werden. OAT-Kühlmittel (das
MS.90032 erfüllt) wird empfohlen.
Winterbetrieb
Für eine optimale Heiz- und Defrosterleis-
tung stellen Sie sicher, dass das Motorkühl-
system korrekt funktioniert und die richtige
Menge, Art und Konzentration von Kühlmit-tel verwendet wird. Die Nutzung des Umluft-
betriebs während der Wintermonate ist nicht
zu empfehlen, da dies zum Beschlagen der
Scheiben führt.
Längere Standzeit/Stilllegung
Bevor Sie Ihr Fahrzeug für zwei Wochen oder
länger nicht verwenden, z. B. weil Sie in
Urlaub fliegen, lassen Sie die Klimaanlage
im Leerlauf etwa fünf Minuten bei Frischluft-
gebläseeinstellung auf höchster Stufe lau-
fen. Dies gewährleistet eine adäquate Sys-
temschmierung, um möglichen
Kompressorschäden beim Neustart des Sys-
tems vorzubeugen.
Beschlagen der Scheiben
Bei Nieselregen, sowie bei mildem und/oder
feuchtem Wetter neigen die Fahrzeugschei-
ben dazu, zu beschlagen. Um den Beschlag
der Scheiben zu entfernen, wählen Sie den
Defroster- oder Mix-Modus und erhöhen Sie
die vordere Gebläsedrehzahl. Verwenden Sie
den Umluftbetrieb ohne Klimaanlage nicht
für längere Zeit, da dies zum Beschlagen der
Scheiben führen kann.KENNENLERNEN IHRES FAHRZEUGS
58

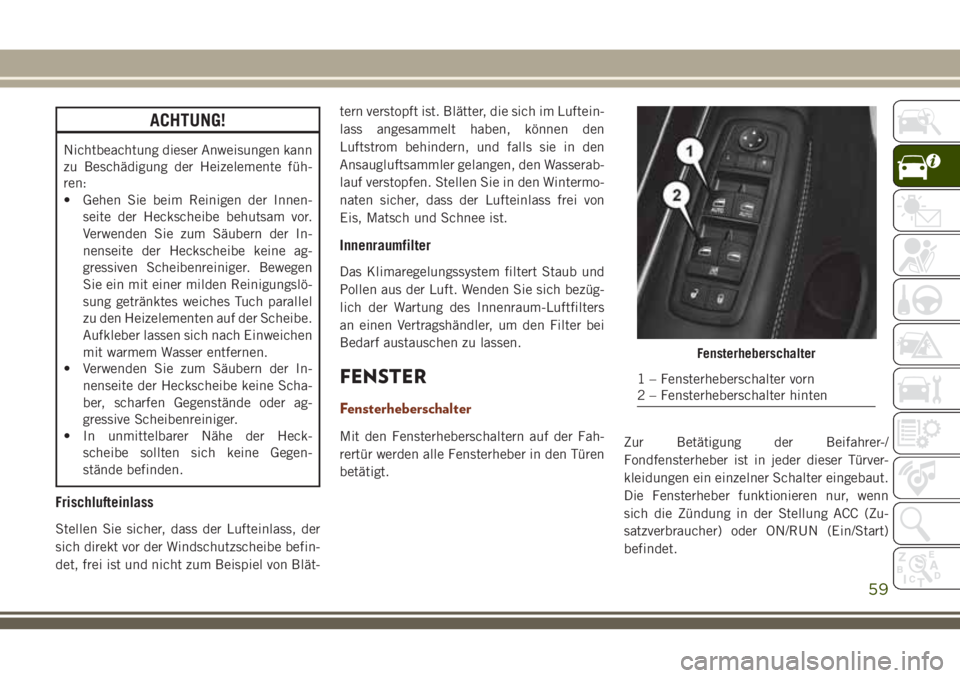

ACHTUNG!
Nichtbeachtung dieser Anweisungen kann
zu Beschädigung der Heizelemente füh-
ren:
• Gehen Sie beim Reinigen der Innen-
seite der Heckscheibe behutsam vor.
Verwenden Sie zum Säubern der In-
nenseite der Heckscheibe keine ag-
gressiven Scheibenreiniger. Bewegen
Sie ein mit einer milden Reinigungslö-
sung getränktes weiches Tuch parallel
zu den Heizelementen auf der Scheibe.
Aufkleber lassen sich nach Einweichen
mit warmem Wasser entfernen.
• Verwenden Sie zum Säubern der In-
nenseite der Heckscheibe keine Scha-
ber, scharfen Gegenstände oder ag-
gressive Scheibenreiniger.
• In unmittelbarer Nähe der Heck-
scheibe sollten sich keine Gegen-
stände befinden.
Frischlufteinlass
Stellen Sie sicher, dass der Lufteinlass, der
sich direkt vor der Windschutzscheibe befin-
det, frei ist und nicht zum Beispiel von Blät-tern verstopft ist. Blätter, die sich im Luftein-
lass angesammelt haben, können den
Luftstrom behindern, und falls sie in den
Ansaugluftsammler gelangen, den Wasserab-
lauf verstopfen. Stellen Sie in den Wintermo-
naten sicher, dass der Lufteinlass frei von
Eis, Matsch und Schnee ist.
Innenraumfilter
Das Klimaregelungssystem filtert Staub und
Pollen aus der Luft. Wenden Sie sich bezüg-
lich der Wartung des Innenraum-Luftfilters
an einen Vertragshändler, um den Filter bei
Bedarf austauschen zu lassen.
FENSTER
Fensterheberschalter
Mit den Fensterheberschaltern auf der Fah-
rertür werden alle Fensterheber in den Türen
betätigt.Zur Betätigung der Beifahrer-/
Fondfensterheber ist in jeder dieser Türver-
kleidungen ein einzelner Schalter eingebaut.
Die Fensterheber funktionieren nur, wenn
sich die Zündung in der Stellung ACC (Zu-
satzverbraucher) oder ON/RUN (Ein/Start)
befindet.
Fensterheberschalter
1 – Fensterheberschalter vorn
2 – Fensterheberschalter hinten
59

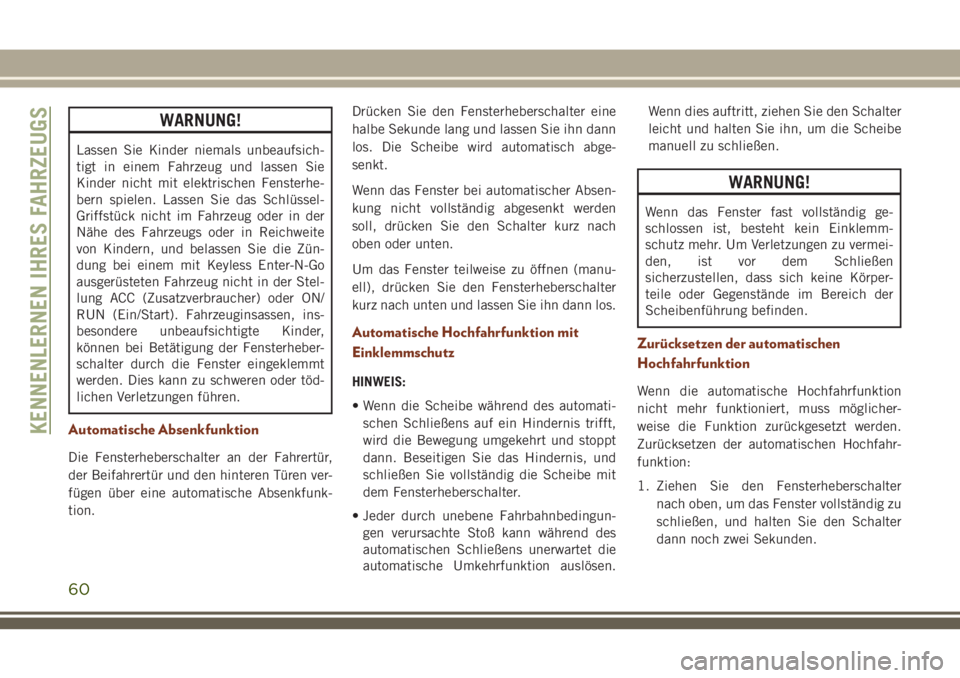

WARNUNG!
Lassen Sie Kinder niemals unbeaufsich-
tigt in einem Fahrzeug und lassen Sie
Kinder nicht mit elektrischen Fensterhe-
bern spielen. Lassen Sie das Schlüssel-
Griffstück nicht im Fahrzeug oder in der
Nähe des Fahrzeugs oder in Reichweite
von Kindern, und belassen Sie die Zün-
dung bei einem mit Keyless Enter-N-Go
ausgerüsteten Fahrzeug nicht in der Stel-
lung ACC (Zusatzverbraucher) oder ON/
RUN (Ein/Start). Fahrzeuginsassen, ins-
besondere unbeaufsichtigte Kinder,
können bei Betätigung der Fensterheber-
schalter durch die Fenster eingeklemmt
werden. Dies kann zu schweren oder töd-
lichen Verletzungen führen.
Automatische Absenkfunktion
Die Fensterheberschalter an der Fahrertür,
der Beifahrertür und den hinteren Türen ver-
fügen über eine automatische Absenkfunk-
tion.Drücken Sie den Fensterheberschalter eine
halbe Sekunde lang und lassen Sie ihn dann
los. Die Scheibe wird automatisch abge-
senkt.
Wenn das Fenster bei automatischer Absen-
kung nicht vollständig abgesenkt werden
soll, drücken Sie den Schalter kurz nach
oben oder unten.
Um das Fenster teilweise zu öffnen (manu-
ell), drücken Sie den Fensterheberschalter
kurz nach unten und lassen Sie ihn dann los.
Automatische Hochfahrfunktion mit
Einklemmschutz
HINWEIS:
• Wenn die Scheibe während des automati-
schen Schließens auf ein Hindernis trifft,
wird die Bewegung umgekehrt und stoppt
dann. Beseitigen Sie das Hindernis, und
schließen Sie vollständig die Scheibe mit
dem Fensterheberschalter.
• Jeder durch unebene Fahrbahnbedingun-
gen verursachte Stoß kann während des
automatischen Schließens unerwartet die
automatische Umkehrfunktion auslösen.Wenn dies auftritt, ziehen Sie den Schalter
leicht und halten Sie ihn, um die Scheibe
manuell zu schließen.
WARNUNG!
Wenn das Fenster fast vollständig ge-
schlossen ist, besteht kein Einklemm-
schutz mehr. Um Verletzungen zu vermei-
den, ist vor dem Schließen
sicherzustellen, dass sich keine Körper-
teile oder Gegenstände im Bereich der
Scheibenführung befinden.
Zurücksetzen der automatischen
Hochfahrfunktion
Wenn die automatische Hochfahrfunktion
nicht mehr funktioniert, muss möglicher-
weise die Funktion zurückgesetzt werden.
Zurücksetzen der automatischen Hochfahr-
funktion:
1. Ziehen Sie den Fensterheberschalter
nach oben, um das Fenster vollständig zu
schließen, und halten Sie den Schalter
dann noch zwei Sekunden.
KENNENLERNEN IHRES FAHRZEUGS
60

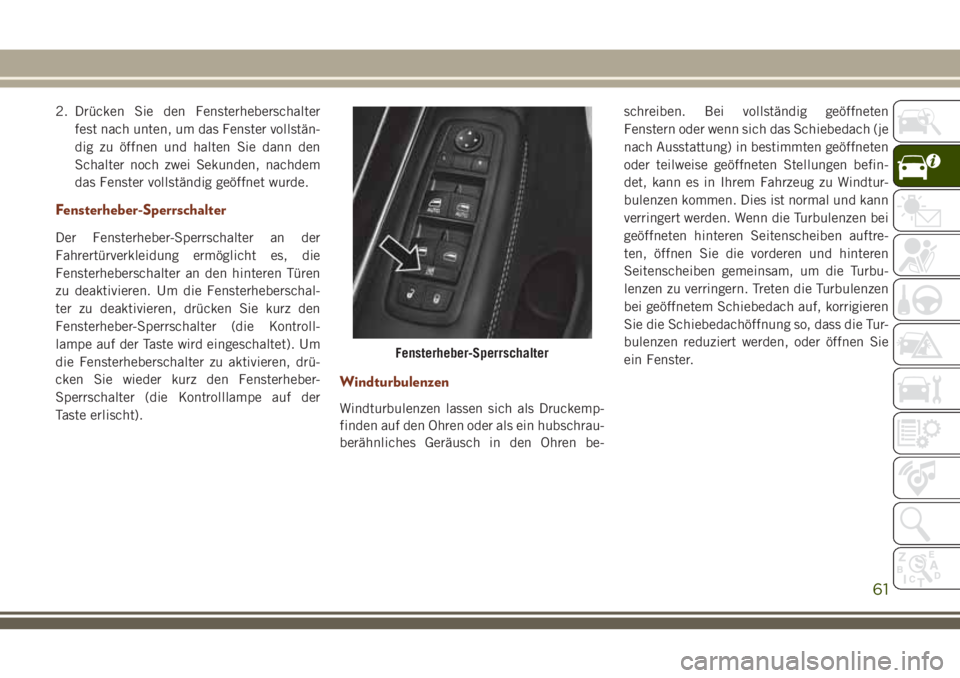

2. Drücken Sie den Fensterheberschalter
fest nach unten, um das Fenster vollstän-
dig zu öffnen und halten Sie dann den
Schalter noch zwei Sekunden, nachdem
das Fenster vollständig geöffnet wurde.
Fensterheber-Sperrschalter
Der Fensterheber-Sperrschalter an der
Fahrertürverkleidung ermöglicht es, die
Fensterheberschalter an den hinteren Türen
zu deaktivieren. Um die Fensterheberschal-
ter zu deaktivieren, drücken Sie kurz den
Fensterheber-Sperrschalter (die Kontroll-
lampe auf der Taste wird eingeschaltet). Um
die Fensterheberschalter zu aktivieren, drü-
cken Sie wieder kurz den Fensterheber-
Sperrschalter (die Kontrolllampe auf der
Taste erlischt).
Windturbulenzen
Windturbulenzen lassen sich als Druckemp-
finden auf den Ohren oder als ein hubschrau-
berähnliches Geräusch in den Ohren be-schreiben. Bei vollständig geöffneten
Fenstern oder wenn sich das Schiebedach (je
nach Ausstattung) in bestimmten geöffneten
oder teilweise geöffneten Stellungen befin-
det, kann es in Ihrem Fahrzeug zu Windtur-
bulenzen kommen. Dies ist normal und kann
verringert werden. Wenn die Turbulenzen bei
geöffneten hinteren Seitenscheiben auftre-
ten, öffnen Sie die vorderen und hinteren
Seitenscheiben gemeinsam, um die Turbu-
lenzen zu verringern. Treten die Turbulenzen
bei geöffnetem Schiebedach auf, korrigieren
Sie die Schiebedachöffnung so, dass die Tur-
bulenzen reduziert werden, oder öffnen Sie
ein Fenster.
Fensterheber-Sperrschalter
61

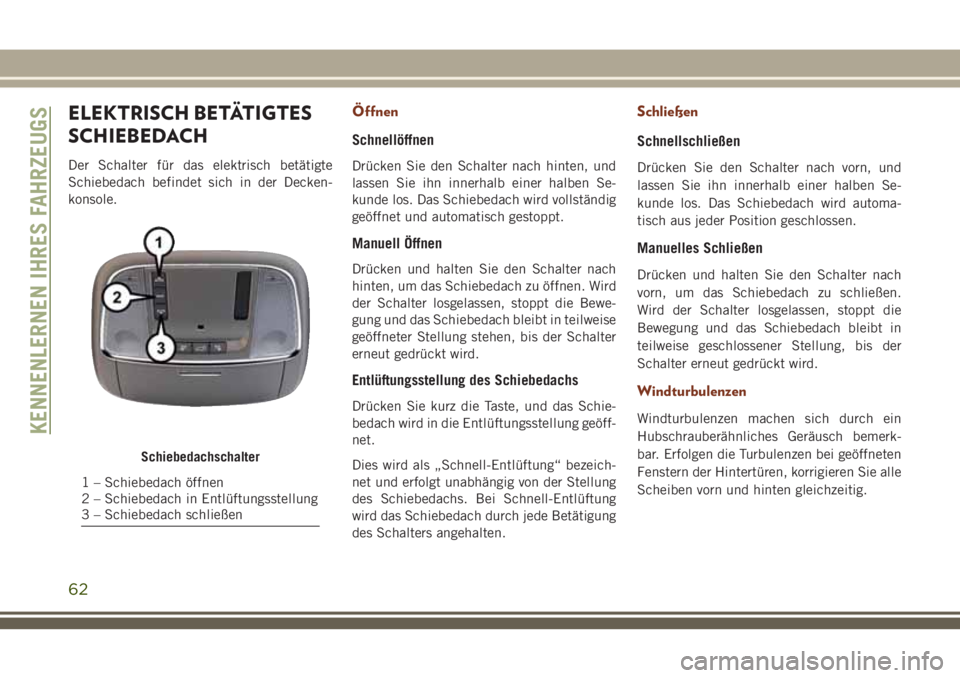

ELEKTRISCH BETÄTIGTES
SCHIEBEDACH
Der Schalter für das elektrisch betätigte
Schiebedach befindet sich in der Decken-
konsole.
Öffnen
Schnellöffnen
Drücken Sie den Schalter nach hinten, und
lassen Sie ihn innerhalb einer halben Se-
kunde los. Das Schiebedach wird vollständig
geöffnet und automatisch gestoppt.
Manuell Öffnen
Drücken und halten Sie den Schalter nach
hinten, um das Schiebedach zu öffnen. Wird
der Schalter losgelassen, stoppt die Bewe-
gung und das Schiebedach bleibt in teilweise
geöffneter Stellung stehen, bis der Schalter
erneut gedrückt wird.
Entlüftungsstellung des Schiebedachs
Drücken Sie kurz die Taste, und das Schie-
bedach wird in die Entlüftungsstellung geöff-
net.
Dies wird als „Schnell-Entlüftung“ bezeich-
net und erfolgt unabhängig von der Stellung
des Schiebedachs. Bei Schnell-Entlüftung
wird das Schiebedach durch jede Betätigung
des Schalters angehalten.
Schließen
Schnellschließen
Drücken Sie den Schalter nach vorn, und
lassen Sie ihn innerhalb einer halben Se-
kunde los. Das Schiebedach wird automa-
tisch aus jeder Position geschlossen.
Manuelles Schließen
Drücken und halten Sie den Schalter nach
vorn, um das Schiebedach zu schließen.
Wird der Schalter losgelassen, stoppt die
Bewegung und das Schiebedach bleibt in
teilweise geschlossener Stellung, bis der
Schalter erneut gedrückt wird.
Windturbulenzen
Windturbulenzen machen sich durch ein
Hubschrauberähnliches Geräusch bemerk-
bar. Erfolgen die Turbulenzen bei geöffneten
Fenstern der Hintertüren, korrigieren Sie alle
Scheiben vorn und hinten gleichzeitig.
Schiebedachschalter
1 – Schiebedach öffnen
2 – Schiebedach in Entlüftungsstellung
3 – Schiebedach schließen
KENNENLERNEN IHRES FAHRZEUGS
62
