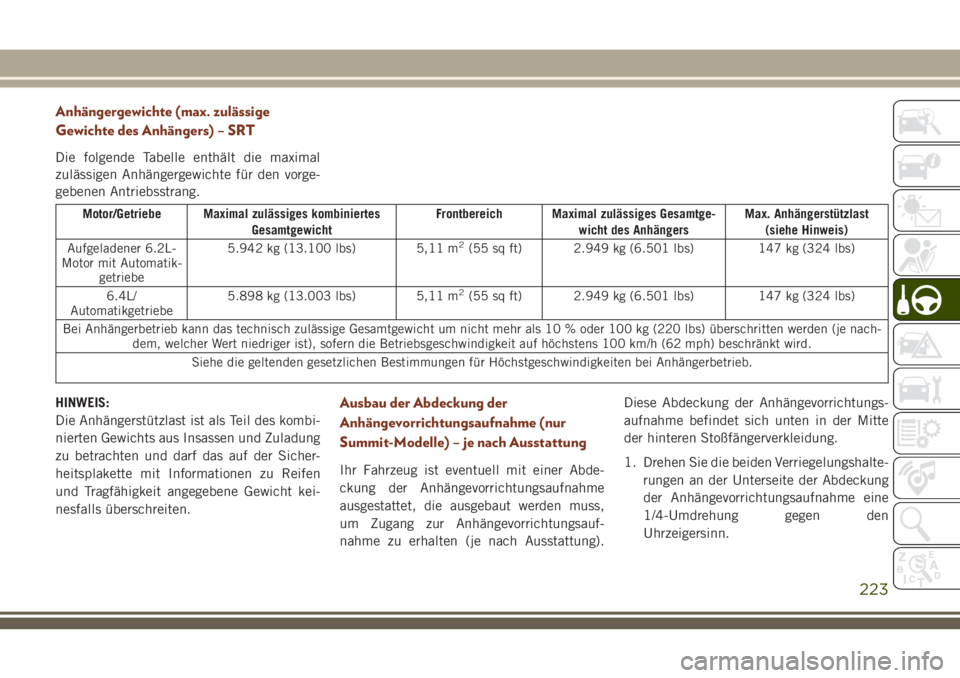

Anhängergewichte (max. zulässige
Gewichte des Anhängers) – SRT
Die folgende Tabelle enthält die maximal
zulässigen Anhängergewichte für den vorge-
gebenen Antriebsstrang.
Motor/Getriebe Maximal zulässiges kombiniertes
GesamtgewichtFrontbereich Maximal zulässiges Gesamtge-
wicht des AnhängersMax. Anhängerstützlast
(siehe Hinweis)
Aufgeladener 6.2L-
Motor mit Automatik-
getriebe5.942 kg (13.100 lbs) 5,11 m
2(55 sq ft) 2.949 kg (6.501 lbs) 147 kg (324 lbs)
6.4L/
Automatikgetriebe5.898 kg (13.003 lbs) 5,11 m
2(55 sq ft) 2.949 kg (6.501 lbs) 147 kg (324 lbs)
Bei Anhängerbetrieb kann das technisch zulässige Gesamtgewicht um nicht mehr als 10 % oder 100 kg (220 lbs) überschritten werden (je nach-
dem, welcher Wert niedriger ist), sofern die Betriebsgeschwindigkeit auf höchstens 100 km/h (62 mph) beschränkt wird.
Siehe die geltenden gesetzlichen Bestimmungen für Höchstgeschwindigkeiten bei Anhängerbetrieb.
HINWEIS:
Die Anhängerstützlast ist als Teil des kombi-
nierten Gewichts aus Insassen und Zuladung
zu betrachten und darf das auf der Sicher-
heitsplakette mit Informationen zu Reifen
und Tragfähigkeit angegebene Gewicht kei-
nesfalls überschreiten.Ausbau der Abdeckung der
Anhängevorrichtungsaufnahme (nur
Summit-Modelle) – je nach Ausstattung
Ihr Fahrzeug ist eventuell mit einer Abde-
ckung der Anhängevorrichtungsaufnahme
ausgestattet, die ausgebaut werden muss,
um Zugang zur Anhängevorrichtungsauf-
nahme zu erhalten (je nach Ausstattung).Diese Abdeckung der Anhängevorrichtungs-
aufnahme befindet sich unten in der Mitte
der hinteren Stoßfängerverkleidung.
1. Drehen Sie die beiden Verriegelungshalte-
rungen an der Unterseite der Abdeckung
der Anhängevorrichtungsaufnahme eine
1/4-Umdrehung gegen den
Uhrzeigersinn.
223

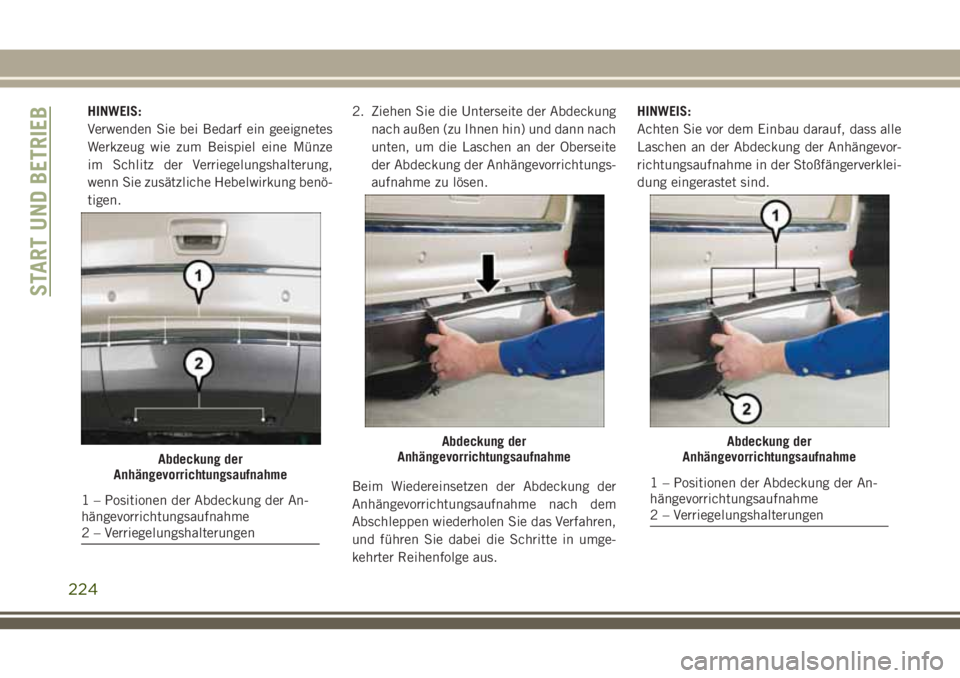

HINWEIS:
Verwenden Sie bei Bedarf ein geeignetes
Werkzeug wie zum Beispiel eine Münze
im Schlitz der Verriegelungshalterung,
wenn Sie zusätzliche Hebelwirkung benö-
tigen.2. Ziehen Sie die Unterseite der Abdeckung
nach außen (zu Ihnen hin) und dann nach
unten, um die Laschen an der Oberseite
der Abdeckung der Anhängevorrichtungs-
aufnahme zu lösen.
Beim Wiedereinsetzen der Abdeckung der
Anhängevorrichtungsaufnahme nach dem
Abschleppen wiederholen Sie das Verfahren,
und führen Sie dabei die Schritte in umge-
kehrter Reihenfolge aus.HINWEIS:
Achten Sie vor dem Einbau darauf, dass alle
Laschen an der Abdeckung der Anhängevor-
richtungsaufnahme in der Stoßfängerverklei-
dung eingerastet sind.
Abdeckung der
Anhängevorrichtungsaufnahme
1 – Positionen der Abdeckung der An-
hängevorrichtungsaufnahme
2 – Verriegelungshalterungen
Abdeckung der
AnhängevorrichtungsaufnahmeAbdeckung der
Anhängevorrichtungsaufnahme
1 – Positionen der Abdeckung der An-
hängevorrichtungsaufnahme
2 – Verriegelungshalterungen
START UND BETRIEB
224

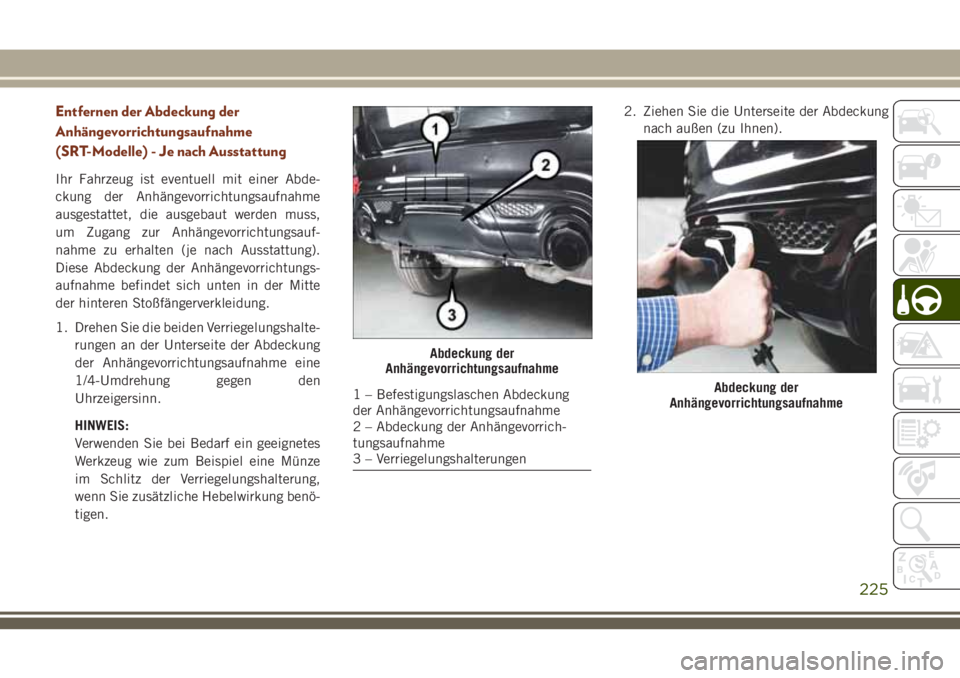

Entfernen der Abdeckung der
Anhängevorrichtungsaufnahme
(SRT-Modelle) - Je nach Ausstattung
Ihr Fahrzeug ist eventuell mit einer Abde-
ckung der Anhängevorrichtungsaufnahme
ausgestattet, die ausgebaut werden muss,
um Zugang zur Anhängevorrichtungsauf-
nahme zu erhalten (je nach Ausstattung).
Diese Abdeckung der Anhängevorrichtungs-
aufnahme befindet sich unten in der Mitte
der hinteren Stoßfängerverkleidung.
1. Drehen Sie die beiden Verriegelungshalte-
rungen an der Unterseite der Abdeckung
der Anhängevorrichtungsaufnahme eine
1/4-Umdrehung gegen den
Uhrzeigersinn.
HINWEIS:
Verwenden Sie bei Bedarf ein geeignetes
Werkzeug wie zum Beispiel eine Münze
im Schlitz der Verriegelungshalterung,
wenn Sie zusätzliche Hebelwirkung benö-
tigen.2. Ziehen Sie die Unterseite der Abdeckung
nach außen (zu Ihnen).
Abdeckung der
Anhängevorrichtungsaufnahme
1 – Befestigungslaschen Abdeckung
der Anhängevorrichtungsaufnahme
2 – Abdeckung der Anhängevorrich-
tungsaufnahme
3 – VerriegelungshalterungenAbdeckung der
Anhängevorrichtungsaufnahme
225

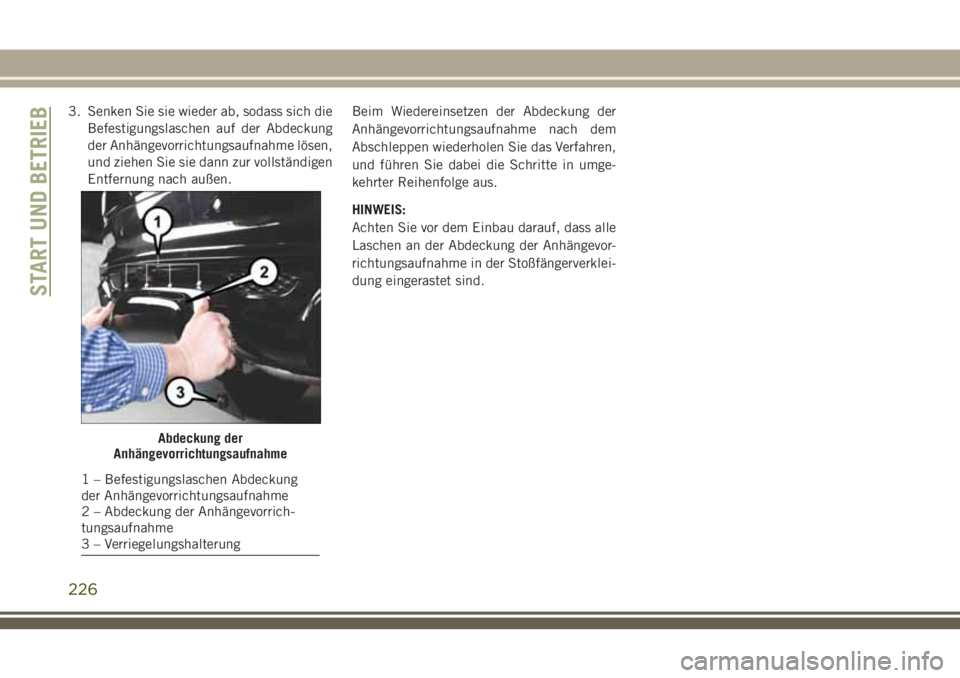

3. Senken Sie sie wieder ab, sodass sich die
Befestigungslaschen auf der Abdeckung
der Anhängevorrichtungsaufnahme lösen,
und ziehen Sie sie dann zur vollständigen
Entfernung nach außen.Beim Wiedereinsetzen der Abdeckung der
Anhängevorrichtungsaufnahme nach dem
Abschleppen wiederholen Sie das Verfahren,
und führen Sie dabei die Schritte in umge-
kehrter Reihenfolge aus.
HINWEIS:
Achten Sie vor dem Einbau darauf, dass alle
Laschen an der Abdeckung der Anhängevor-
richtungsaufnahme in der Stoßfängerverklei-
dung eingerastet sind.
Abdeckung der
Anhängevorrichtungsaufnahme
1 – Befestigungslaschen Abdeckung
der Anhängevorrichtungsaufnahme
2 – Abdeckung der Anhängevorrich-
tungsaufnahme
3 – Verriegelungshalterung
START UND BETRIEB
226

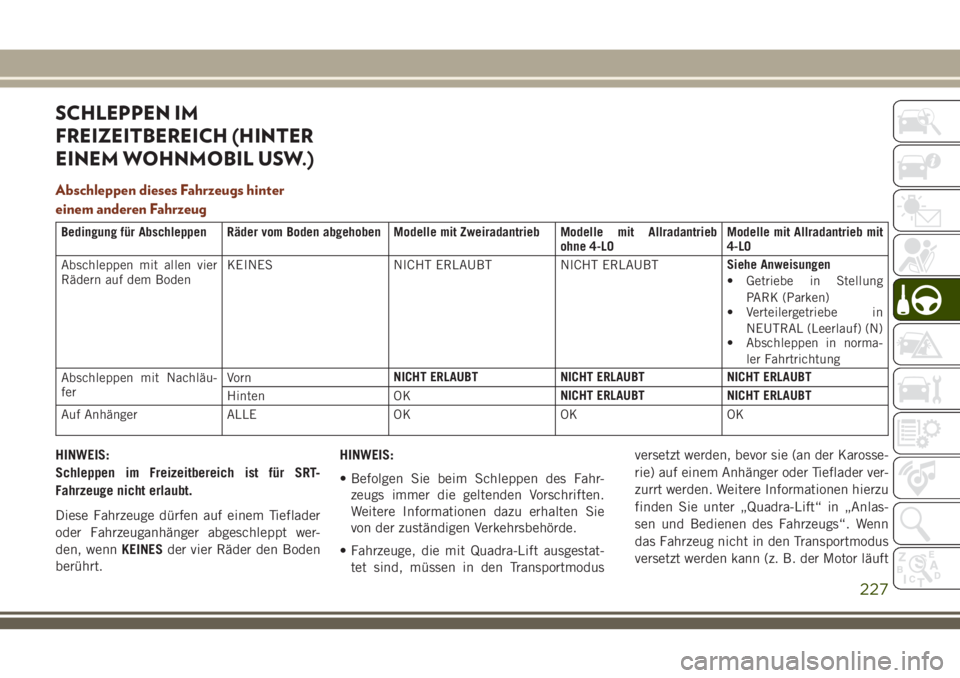

SCHLEPPEN IM
FREIZEITBEREICH (HINTER
EINEM WOHNMOBIL USW.)
Abschleppen dieses Fahrzeugs hinter
einem anderen Fahrzeug
Bedingung für Abschleppen Räder vom Boden abgehoben Modelle mit Zweiradantrieb Modelle mit Allradantrieb
ohne 4-LOModelle mit Allradantrieb mit
4-LO
Abschleppen mit allen vier
Rädern auf dem BodenKEINES NICHT ERLAUBT NICHT ERLAUBTSiehe Anweisungen
• Getriebe in Stellung
PARK (Parken)
• Verteilergetriebe in
NEUTRAL (Leerlauf) (N)
• Abschleppen in norma-
ler Fahrtrichtung
Abschleppen mit Nachläu-
ferVornNICHT ERLAUBT NICHT ERLAUBT NICHT ERLAUBT
Hinten OKNICHT ERLAUBT NICHT ERLAUBT
Auf Anhänger ALLE OK OK OK
HINWEIS:
Schleppen im Freizeitbereich ist für SRT-
Fahrzeuge nicht erlaubt.
Diese Fahrzeuge dürfen auf einem Tieflader
oder Fahrzeuganhänger abgeschleppt wer-
den, wennKEINESder vier Räder den Boden
berührt.HINWEIS:
• Befolgen Sie beim Schleppen des Fahr-
zeugs immer die geltenden Vorschriften.
Weitere Informationen dazu erhalten Sie
von der zuständigen Verkehrsbehörde.
• Fahrzeuge, die mit Quadra-Lift ausgestat-
tet sind, müssen in den Transportmodusversetzt werden, bevor sie (an der Karosse-
rie) auf einem Anhänger oder Tieflader ver-
zurrt werden. Weitere Informationen hierzu
finden Sie unter „Quadra-Lift“ in „Anlas-
sen und Bedienen des Fahrzeugs“. Wenn
das Fahrzeug nicht in den Transportmodus
versetzt werden kann (z. B. der Motor läuft
227

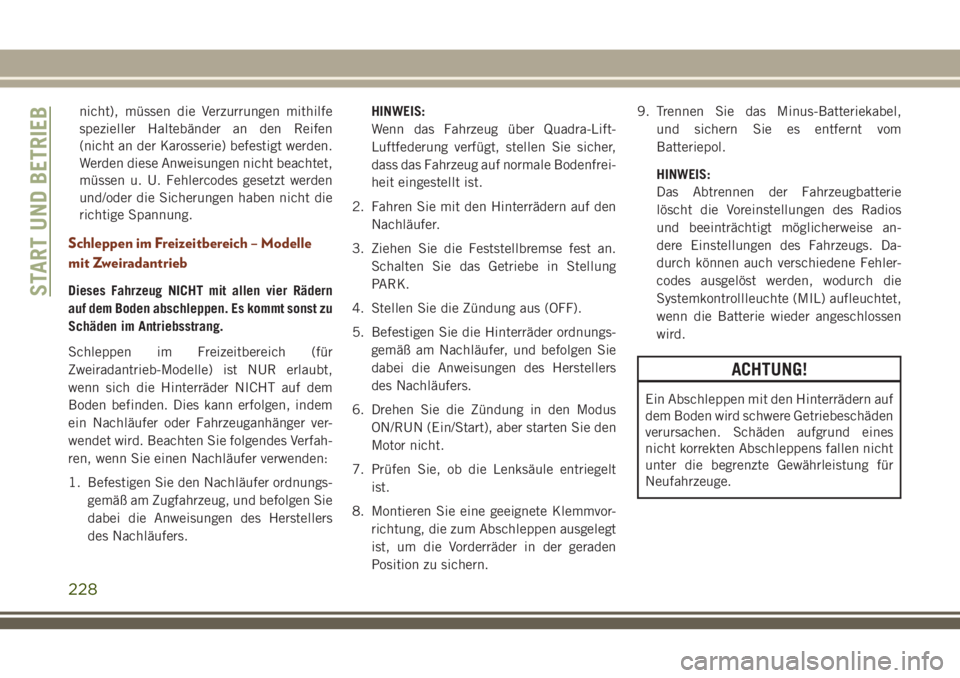

nicht), müssen die Verzurrungen mithilfe
spezieller Haltebänder an den Reifen
(nicht an der Karosserie) befestigt werden.
Werden diese Anweisungen nicht beachtet,
müssen u. U. Fehlercodes gesetzt werden
und/oder die Sicherungen haben nicht die
richtige Spannung.
Schleppen im Freizeitbereich – Modelle
mit Zweiradantrieb
Dieses Fahrzeug NICHT mit allen vier Rädern
auf dem Boden abschleppen. Es kommt sonst zu
Schäden im Antriebsstrang.
Schleppen im Freizeitbereich (für
Zweiradantrieb-Modelle) ist NUR erlaubt,
wenn sich die Hinterräder NICHT auf dem
Boden befinden. Dies kann erfolgen, indem
ein Nachläufer oder Fahrzeuganhänger ver-
wendet wird. Beachten Sie folgendes Verfah-
ren, wenn Sie einen Nachläufer verwenden:
1. Befestigen Sie den Nachläufer ordnungs-
gemäß am Zugfahrzeug, und befolgen Sie
dabei die Anweisungen des Herstellers
des Nachläufers.HINWEIS:
Wenn das Fahrzeug über Quadra-Lift-
Luftfederung verfügt, stellen Sie sicher,
dass das Fahrzeug auf normale Bodenfrei-
heit eingestellt ist.
2. Fahren Sie mit den Hinterrädern auf den
Nachläufer.
3. Ziehen Sie die Feststellbremse fest an.
Schalten Sie das Getriebe in Stellung
PARK.
4. Stellen Sie die Zündung aus (OFF).
5. Befestigen Sie die Hinterräder ordnungs-
gemäß am Nachläufer, und befolgen Sie
dabei die Anweisungen des Herstellers
des Nachläufers.
6. Drehen Sie die Zündung in den Modus
ON/RUN (Ein/Start), aber starten Sie den
Motor nicht.
7. Prüfen Sie, ob die Lenksäule entriegelt
ist.
8. Montieren Sie eine geeignete Klemmvor-
richtung, die zum Abschleppen ausgelegt
ist, um die Vorderräder in der geraden
Position zu sichern.9. Trennen Sie das Minus-Batteriekabel,
und sichern Sie es entfernt vom
Batteriepol.
HINWEIS:
Das Abtrennen der Fahrzeugbatterie
löscht die Voreinstellungen des Radios
und beeinträchtigt möglicherweise an-
dere Einstellungen des Fahrzeugs. Da-
durch können auch verschiedene Fehler-
codes ausgelöst werden, wodurch die
Systemkontrollleuchte (MIL) aufleuchtet,
wenn die Batterie wieder angeschlossen
wird.
ACHTUNG!
Ein Abschleppen mit den Hinterrädern auf
dem Boden wird schwere Getriebeschäden
verursachen. Schäden aufgrund eines
nicht korrekten Abschleppens fallen nicht
unter die begrenzte Gewährleistung für
Neufahrzeuge.
START UND BETRIEB
228

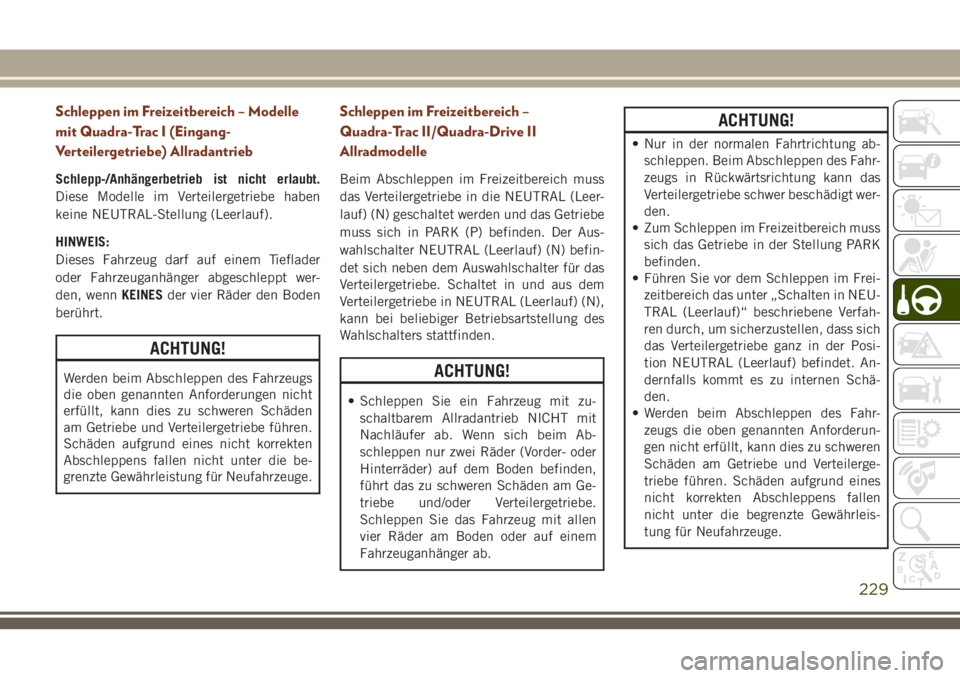

Schleppen im Freizeitbereich – Modelle
mit Quadra-Trac I (Eingang-
Verteilergetriebe) Allradantrieb
Schlepp-/Anhängerbetrieb ist nicht erlaubt.
Diese Modelle im Verteilergetriebe haben
keine NEUTRAL-Stellung (Leerlauf).
HINWEIS:
Dieses Fahrzeug darf auf einem Tieflader
oder Fahrzeuganhänger abgeschleppt wer-
den, wennKEINESder vier Räder den Boden
berührt.
ACHTUNG!
Werden beim Abschleppen des Fahrzeugs
die oben genannten Anforderungen nicht
erfüllt, kann dies zu schweren Schäden
am Getriebe und Verteilergetriebe führen.
Schäden aufgrund eines nicht korrekten
Abschleppens fallen nicht unter die be-
grenzte Gewährleistung für Neufahrzeuge.
Schleppen im Freizeitbereich –
Quadra-Trac II/Quadra-Drive II
Allradmodelle
Beim Abschleppen im Freizeitbereich muss
das Verteilergetriebe in die NEUTRAL (Leer-
lauf) (N) geschaltet werden und das Getriebe
muss sich in PARK (P) befinden. Der Aus-
wahlschalter NEUTRAL (Leerlauf) (N) befin-
det sich neben dem Auswahlschalter für das
Verteilergetriebe. Schaltet in und aus dem
Verteilergetriebe in NEUTRAL (Leerlauf) (N),
kann bei beliebiger Betriebsartstellung des
Wahlschalters stattfinden.
ACHTUNG!
• Schleppen Sie ein Fahrzeug mit zu-
schaltbarem Allradantrieb NICHT mit
Nachläufer ab. Wenn sich beim Ab-
schleppen nur zwei Räder (Vorder- oder
Hinterräder) auf dem Boden befinden,
führt das zu schweren Schäden am Ge-
triebe und/oder Verteilergetriebe.
Schleppen Sie das Fahrzeug mit allen
vier Räder am Boden oder auf einem
Fahrzeuganhänger ab.
ACHTUNG!
• Nur in der normalen Fahrtrichtung ab-
schleppen. Beim Abschleppen des Fahr-
zeugs in Rückwärtsrichtung kann das
Verteilergetriebe schwer beschädigt wer-
den.
• Zum Schleppen im Freizeitbereich muss
sich das Getriebe in der Stellung PARK
befinden.
• Führen Sie vor dem Schleppen im Frei-
zeitbereich das unter „Schalten in NEU-
TRAL (Leerlauf)“ beschriebene Verfah-
ren durch, um sicherzustellen, dass sich
das Verteilergetriebe ganz in der Posi-
tion NEUTRAL (Leerlauf) befindet. An-
dernfalls kommt es zu internen Schä-
den.
• Werden beim Abschleppen des Fahr-
zeugs die oben genannten Anforderun-
gen nicht erfüllt, kann dies zu schweren
Schäden am Getriebe und Verteilerge-
triebe führen. Schäden aufgrund eines
nicht korrekten Abschleppens fallen
nicht unter die begrenzte Gewährleis-
tung für Neufahrzeuge.
229

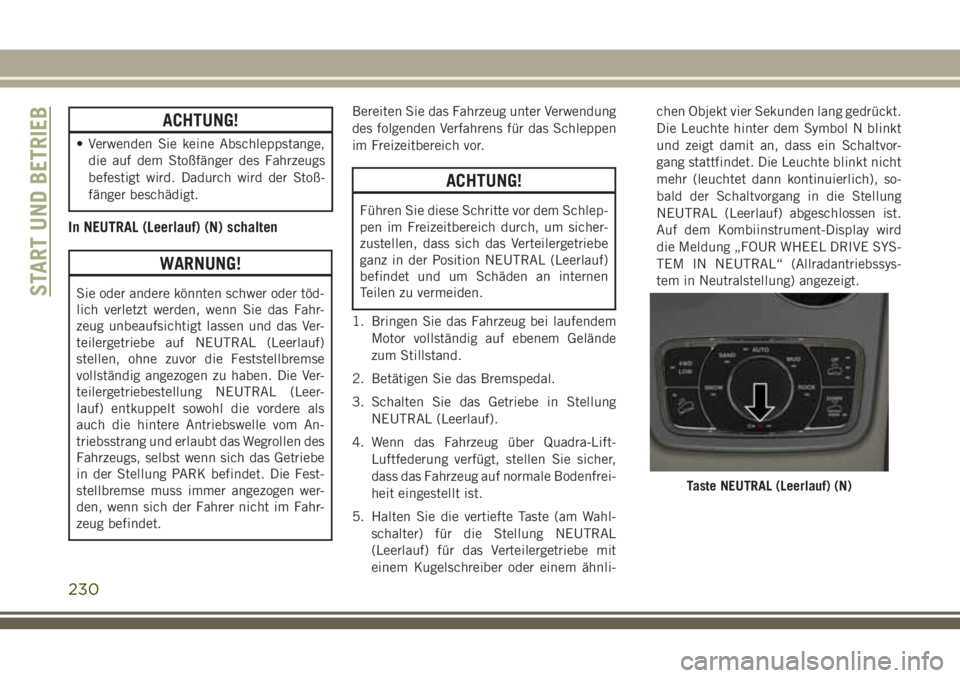

ACHTUNG!
• Verwenden Sie keine Abschleppstange,
die auf dem Stoßfänger des Fahrzeugs
befestigt wird. Dadurch wird der Stoß-
fänger beschädigt.
In NEUTRAL (Leerlauf) (N) schalten
WARNUNG!
Sie oder andere könnten schwer oder töd-
lich verletzt werden, wenn Sie das Fahr-
zeug unbeaufsichtigt lassen und das Ver-
teilergetriebe auf NEUTRAL (Leerlauf)
stellen, ohne zuvor die Feststellbremse
vollständig angezogen zu haben. Die Ver-
teilergetriebestellung NEUTRAL (Leer-
lauf) entkuppelt sowohl die vordere als
auch die hintere Antriebswelle vom An-
triebsstrang und erlaubt das Wegrollen des
Fahrzeugs, selbst wenn sich das Getriebe
in der Stellung PARK befindet. Die Fest-
stellbremse muss immer angezogen wer-
den, wenn sich der Fahrer nicht im Fahr-
zeug befindet.Bereiten Sie das Fahrzeug unter Verwendung
des folgenden Verfahrens für das Schleppen
im Freizeitbereich vor.
ACHTUNG!
Führen Sie diese Schritte vor dem Schlep-
pen im Freizeitbereich durch, um sicher-
zustellen, dass sich das Verteilergetriebe
ganz in der Position NEUTRAL (Leerlauf)
befindet und um Schäden an internen
Teilen zu vermeiden.
1. Bringen Sie das Fahrzeug bei laufendem
Motor vollständig auf ebenem Gelände
zum Stillstand.
2. Betätigen Sie das Bremspedal.
3. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).
4. Wenn das Fahrzeug über Quadra-Lift-
Luftfederung verfügt, stellen Sie sicher,
dass das Fahrzeug auf normale Bodenfrei-
heit eingestellt ist.
5. Halten Sie die vertiefte Taste (am Wahl-
schalter) für die Stellung NEUTRAL
(Leerlauf) für das Verteilergetriebe mit
einem Kugelschreiber oder einem ähnli-chen Objekt vier Sekunden lang gedrückt.
Die Leuchte hinter dem Symbol N blinkt
und zeigt damit an, dass ein Schaltvor-
gang stattfindet. Die Leuchte blinkt nicht
mehr (leuchtet dann kontinuierlich), so-
bald der Schaltvorgang in die Stellung
NEUTRAL (Leerlauf) abgeschlossen ist.
Auf dem Kombiinstrument-Display wird
die Meldung „FOUR WHEEL DRIVE SYS-
TEM IN NEUTRAL“ (Allradantriebssys-
tem in Neutralstellung) angezeigt.
Taste NEUTRAL (Leerlauf) (N)
START UND BETRIEB
230
