2018 JEEP GRAND CHEROKEE Betriebsanleitung (in German)

6.4L-Motor
1 – Batterie-Plusklemme Starthilfe 6 – Luftfilter
2 – Zentrale Stromversorgung (Sicherungen) 7 – Vorratsbehälter der Scheibenwaschflüssigkeit
3 – Motorölpeilstab 8 – Überdruck-Verschlussdeckel (Kühler)
4 – Öleinfüllstutzen 9 – Kühlmittel-Ausgleichsbehälter
5 – Bremsflüssigkeitsbehälter 10 – Batterie-Minusklemme Starthilfe
295

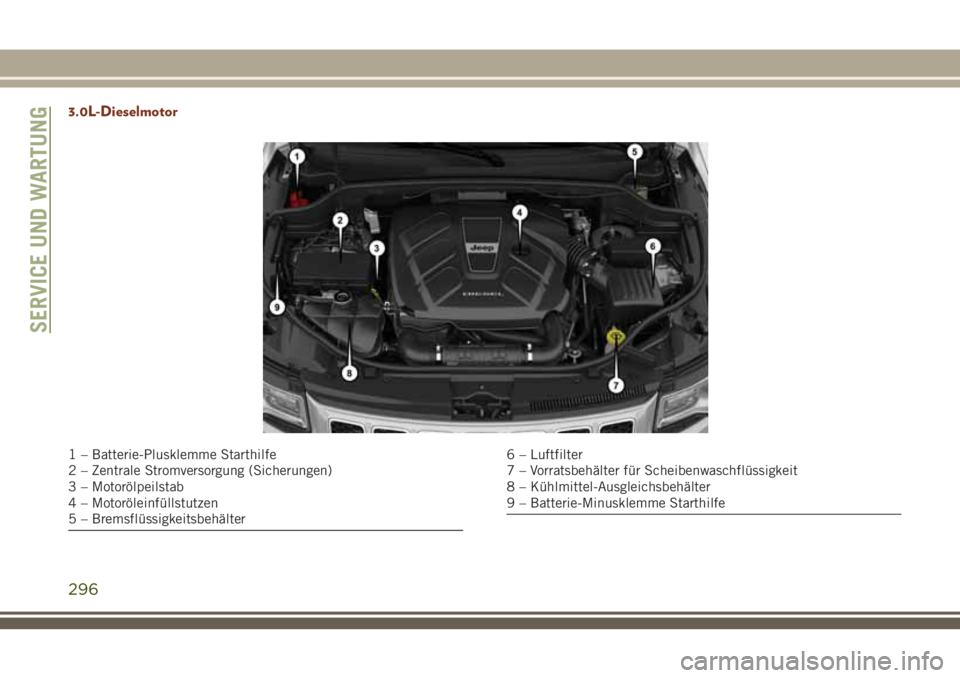

3.0L-Dieselmotor
1 – Batterie-Plusklemme Starthilfe
2 – Zentrale Stromversorgung (Sicherungen)
3 – Motorölpeilstab
4 – Motoröleinfüllstutzen
5 – Bremsflüssigkeitsbehälter6 – Luftfilter
7 – Vorratsbehälter für Scheibenwaschflüssigkeit
8 – Kühlmittel-Ausgleichsbehälter
9 – Batterie-Minusklemme Starthilfe
SERVICE UND WARTUNG
296

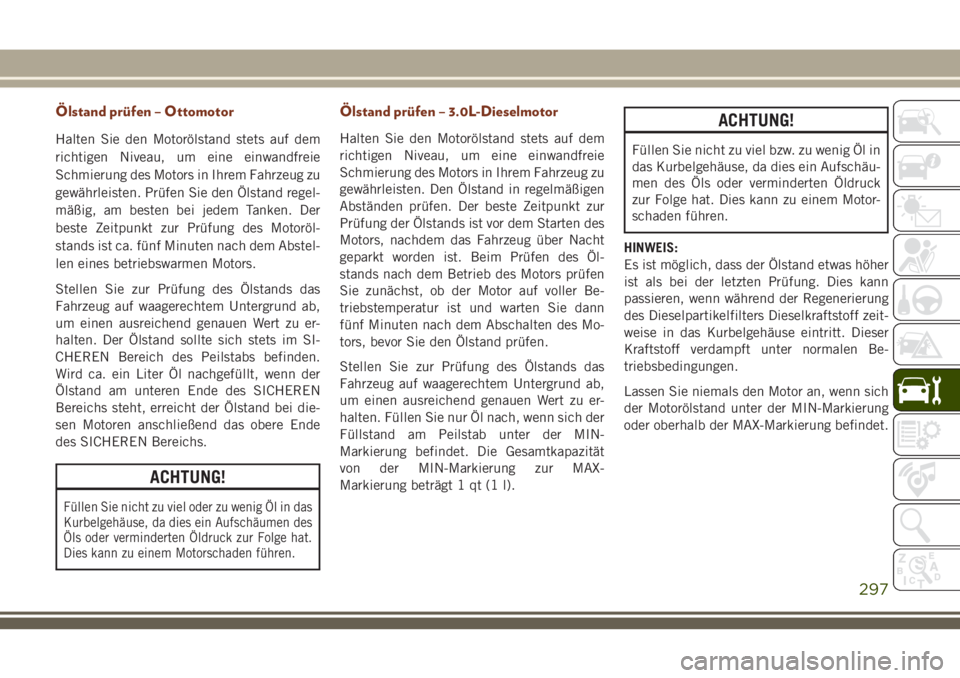

Ölstand prüfen – Ottomotor
Halten Sie den Motorölstand stets auf dem
richtigen Niveau, um eine einwandfreie
Schmierung des Motors in Ihrem Fahrzeug zu
gewährleisten. Prüfen Sie den Ölstand regel-
mäßig, am besten bei jedem Tanken. Der
beste Zeitpunkt zur Prüfung des Motoröl-
stands ist ca. fünf Minuten nach dem Abstel-
len eines betriebswarmen Motors.
Stellen Sie zur Prüfung des Ölstands das
Fahrzeug auf waagerechtem Untergrund ab,
um einen ausreichend genauen Wert zu er-
halten. Der Ölstand sollte sich stets im SI-
CHEREN Bereich des Peilstabs befinden.
Wird ca. ein Liter Öl nachgefüllt, wenn der
Ölstand am unteren Ende des SICHEREN
Bereichs steht, erreicht der Ölstand bei die-
sen Motoren anschließend das obere Ende
des SICHEREN Bereichs.
ACHTUNG!
Füllen Sie nicht zu viel oder zu wenig Öl in das
Kurbelgehäuse, da dies ein Aufschäumen des
Öls oder verminderten Öldruck zur Folge hat.
Dies kann zu einem Motorschaden führen.
Ölstand prüfen – 3.0L-Dieselmotor
Halten Sie den Motorölstand stets auf dem
richtigen Niveau, um eine einwandfreie
Schmierung des Motors in Ihrem Fahrzeug zu
gewährleisten. Den Ölstand in regelmäßigen
Abständen prüfen. Der beste Zeitpunkt zur
Prüfung der Ölstands ist vor dem Starten des
Motors, nachdem das Fahrzeug über Nacht
geparkt worden ist. Beim Prüfen des Öl-
stands nach dem Betrieb des Motors prüfen
Sie zunächst, ob der Motor auf voller Be-
triebstemperatur ist und warten Sie dann
fünf Minuten nach dem Abschalten des Mo-
tors, bevor Sie den Ölstand prüfen.
Stellen Sie zur Prüfung des Ölstands das
Fahrzeug auf waagerechtem Untergrund ab,
um einen ausreichend genauen Wert zu er-
halten. Füllen Sie nur Öl nach, wenn sich der
Füllstand am Peilstab unter der MIN-
Markierung befindet. Die Gesamtkapazität
von der MIN-Markierung zur MAX-
Markierung beträgt 1 qt (1 l).
ACHTUNG!
Füllen Sie nicht zu viel bzw. zu wenig Öl in
das Kurbelgehäuse, da dies ein Aufschäu-
men des Öls oder verminderten Öldruck
zur Folge hat. Dies kann zu einem Motor-
schaden führen.
HINWEIS:
Es ist möglich, dass der Ölstand etwas höher
ist als bei der letzten Prüfung. Dies kann
passieren, wenn während der Regenerierung
des Dieselpartikelfilters Dieselkraftstoff zeit-
weise in das Kurbelgehäuse eintritt. Dieser
Kraftstoff verdampft unter normalen Be-
triebsbedingungen.
Lassen Sie niemals den Motor an, wenn sich
der Motorölstand unter der MIN-Markierung
oder oberhalb der MAX-Markierung befindet.
297

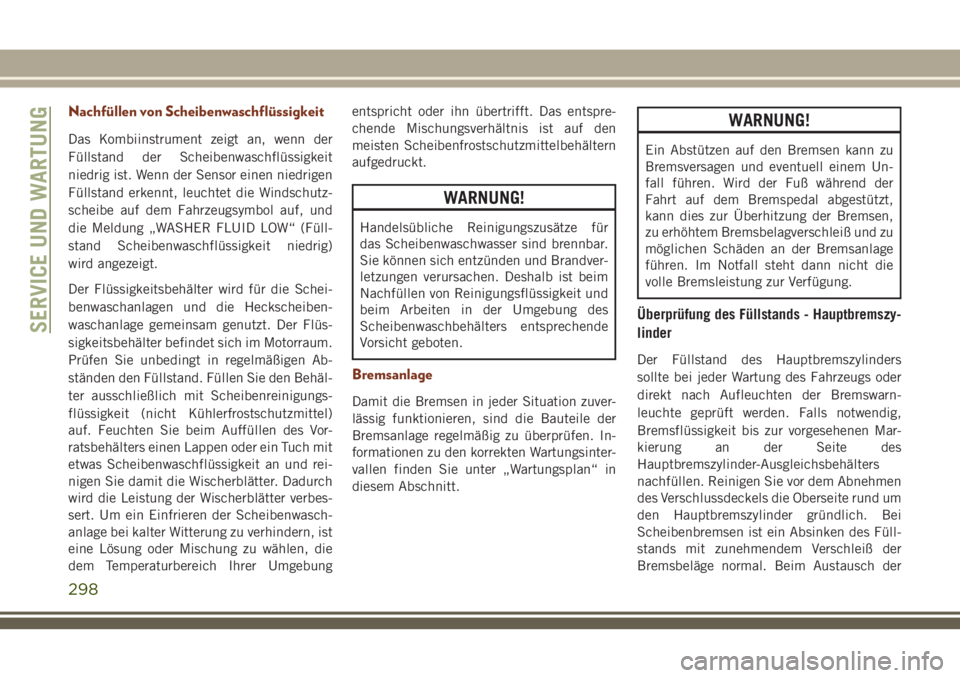

Nachfüllen von Scheibenwaschflüssigkeit
Das Kombiinstrument zeigt an, wenn der
Füllstand der Scheibenwaschflüssigkeit
niedrig ist. Wenn der Sensor einen niedrigen
Füllstand erkennt, leuchtet die Windschutz-
scheibe auf dem Fahrzeugsymbol auf, und
die Meldung „WASHER FLUID LOW“ (Füll-
stand Scheibenwaschflüssigkeit niedrig)
wird angezeigt.
Der Flüssigkeitsbehälter wird für die Schei-
benwaschanlagen und die Heckscheiben-
waschanlage gemeinsam genutzt. Der Flüs-
sigkeitsbehälter befindet sich im Motorraum.
Prüfen Sie unbedingt in regelmäßigen Ab-
ständen den Füllstand. Füllen Sie den Behäl-
ter ausschließlich mit Scheibenreinigungs-
flüssigkeit (nicht Kühlerfrostschutzmittel)
auf. Feuchten Sie beim Auffüllen des Vor-
ratsbehälters einen Lappen oder ein Tuch mit
etwas Scheibenwaschflüssigkeit an und rei-
nigen Sie damit die Wischerblätter. Dadurch
wird die Leistung der Wischerblätter verbes-
sert. Um ein Einfrieren der Scheibenwasch-
anlage bei kalter Witterung zu verhindern, ist
eine Lösung oder Mischung zu wählen, die
dem Temperaturbereich Ihrer Umgebungentspricht oder ihn übertrifft. Das entspre-
chende Mischungsverhältnis ist auf den
meisten Scheibenfrostschutzmittelbehältern
aufgedruckt.
WARNUNG!
Handelsübliche Reinigungszusätze für
das Scheibenwaschwasser sind brennbar.
Sie können sich entzünden und Brandver-
letzungen verursachen. Deshalb ist beim
Nachfüllen von Reinigungsflüssigkeit und
beim Arbeiten in der Umgebung des
Scheibenwaschbehälters entsprechende
Vorsicht geboten.
Bremsanlage
Damit die Bremsen in jeder Situation zuver-
lässig funktionieren, sind die Bauteile der
Bremsanlage regelmäßig zu überprüfen. In-
formationen zu den korrekten Wartungsinter-
vallen finden Sie unter „Wartungsplan“ in
diesem Abschnitt.
WARNUNG!
Ein Abstützen auf den Bremsen kann zu
Bremsversagen und eventuell einem Un-
fall führen. Wird der Fuß während der
Fahrt auf dem Bremspedal abgestützt,
kann dies zur Überhitzung der Bremsen,
zu erhöhtem Bremsbelagverschleiß und zu
möglichen Schäden an der Bremsanlage
führen. Im Notfall steht dann nicht die
volle Bremsleistung zur Verfügung.
Überprüfung des Füllstands - Hauptbremszy-
linder
Der Füllstand des Hauptbremszylinders
sollte bei jeder Wartung des Fahrzeugs oder
direkt nach Aufleuchten der Bremswarn-
leuchte geprüft werden. Falls notwendig,
Bremsflüssigkeit bis zur vorgesehenen Mar-
kierung an der Seite des
Hauptbremszylinder-Ausgleichsbehälters
nachfüllen. Reinigen Sie vor dem Abnehmen
des Verschlussdeckels die Oberseite rund um
den Hauptbremszylinder gründlich. Bei
Scheibenbremsen ist ein Absinken des Füll-
stands mit zunehmendem Verschleiß der
Bremsbeläge normal. Beim Austausch der
SERVICE UND WARTUNG
298

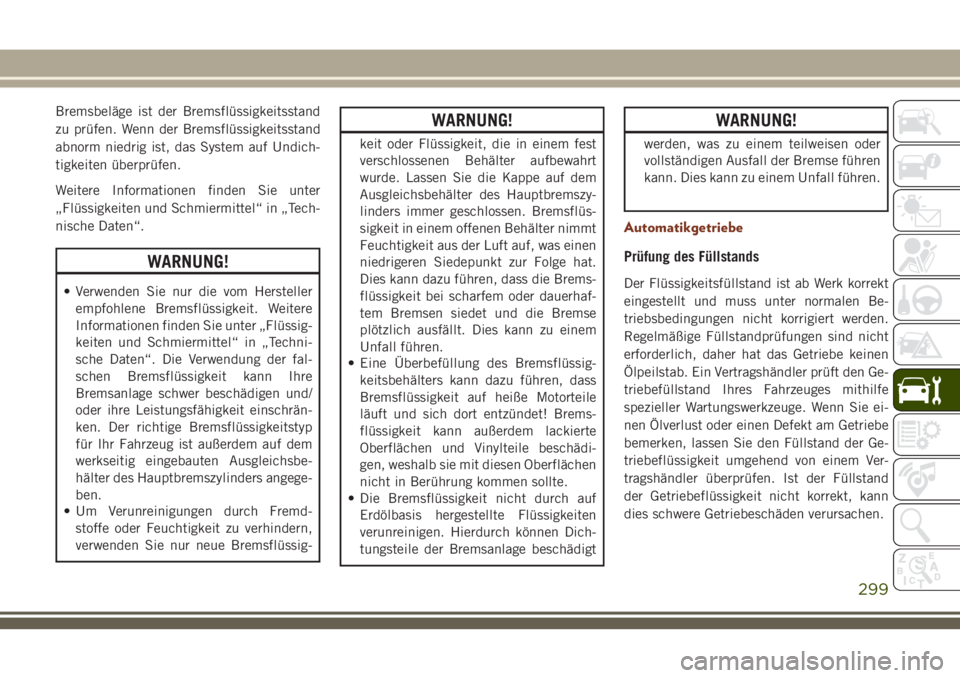

Bremsbeläge ist der Bremsflüssigkeitsstand
zu prüfen. Wenn der Bremsflüssigkeitsstand
abnorm niedrig ist, das System auf Undich-
tigkeiten überprüfen.
Weitere Informationen finden Sie unter
„Flüssigkeiten und Schmiermittel“ in „Tech-
nische Daten“.
WARNUNG!
• Verwenden Sie nur die vom Hersteller
empfohlene Bremsflüssigkeit. Weitere
Informationen finden Sie unter „Flüssig-
keiten und Schmiermittel“ in „Techni-
sche Daten“. Die Verwendung der fal-
schen Bremsflüssigkeit kann Ihre
Bremsanlage schwer beschädigen und/
oder ihre Leistungsfähigkeit einschrän-
ken. Der richtige Bremsflüssigkeitstyp
für Ihr Fahrzeug ist außerdem auf dem
werkseitig eingebauten Ausgleichsbe-
hälter des Hauptbremszylinders angege-
ben.
• Um Verunreinigungen durch Fremd-
stoffe oder Feuchtigkeit zu verhindern,
verwenden Sie nur neue Bremsflüssig-
WARNUNG!
keit oder Flüssigkeit, die in einem fest
verschlossenen Behälter aufbewahrt
wurde. Lassen Sie die Kappe auf dem
Ausgleichsbehälter des Hauptbremszy-
linders immer geschlossen. Bremsflüs-
sigkeit in einem offenen Behälter nimmt
Feuchtigkeit aus der Luft auf, was einen
niedrigeren Siedepunkt zur Folge hat.
Dies kann dazu führen, dass die Brems-
flüssigkeit bei scharfem oder dauerhaf-
tem Bremsen siedet und die Bremse
plötzlich ausfällt. Dies kann zu einem
Unfall führen.
• Eine Überbefüllung des Bremsflüssig-
keitsbehälters kann dazu führen, dass
Bremsflüssigkeit auf heiße Motorteile
läuft und sich dort entzündet! Brems-
flüssigkeit kann außerdem lackierte
Oberflächen und Vinylteile beschädi-
gen, weshalb sie mit diesen Oberflächen
nicht in Berührung kommen sollte.
• Die Bremsflüssigkeit nicht durch auf
Erdölbasis hergestellte Flüssigkeiten
verunreinigen. Hierdurch können Dich-
tungsteile der Bremsanlage beschädigt
WARNUNG!
werden, was zu einem teilweisen oder
vollständigen Ausfall der Bremse führen
kann. Dies kann zu einem Unfall führen.
Automatikgetriebe
Prüfung des Füllstands
Der Flüssigkeitsfüllstand ist ab Werk korrekt
eingestellt und muss unter normalen Be-
triebsbedingungen nicht korrigiert werden.
Regelmäßige Füllstandprüfungen sind nicht
erforderlich, daher hat das Getriebe keinen
Ölpeilstab. Ein Vertragshändler prüft den Ge-
triebefüllstand Ihres Fahrzeuges mithilfe
spezieller Wartungswerkzeuge. Wenn Sie ei-
nen Ölverlust oder einen Defekt am Getriebe
bemerken, lassen Sie den Füllstand der Ge-
triebeflüssigkeit umgehend von einem Ver-
tragshändler überprüfen. Ist der Füllstand
der Getriebeflüssigkeit nicht korrekt, kann
dies schwere Getriebeschäden verursachen.
299

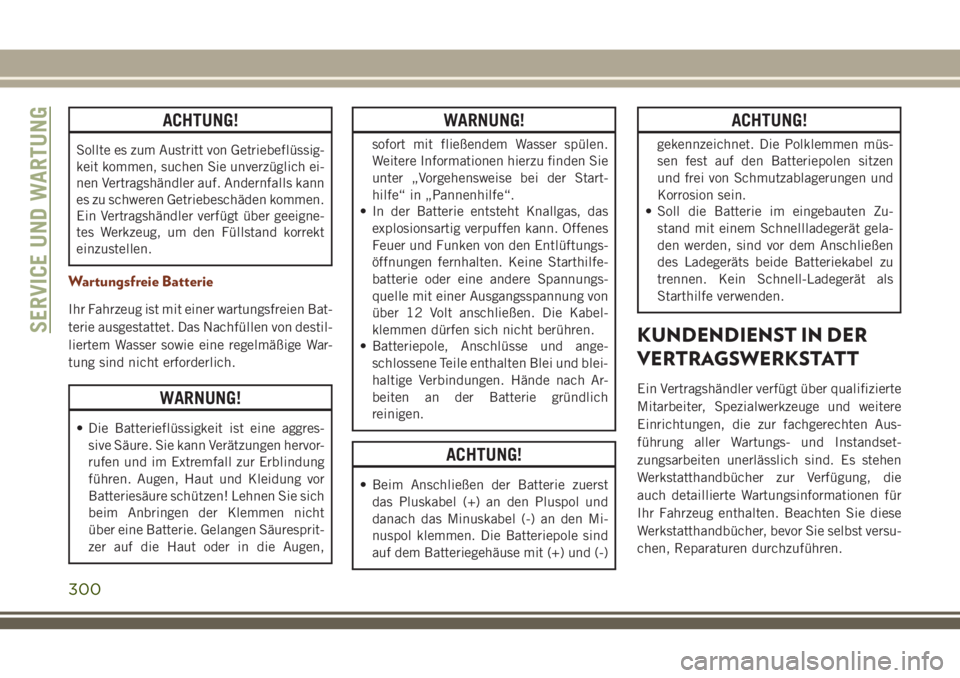

ACHTUNG!
Sollte es zum Austritt von Getriebeflüssig-
keit kommen, suchen Sie unverzüglich ei-
nen Vertragshändler auf. Andernfalls kann
es zu schweren Getriebeschäden kommen.
Ein Vertragshändler verfügt über geeigne-
tes Werkzeug, um den Füllstand korrekt
einzustellen.
Wartungsfreie Batterie
Ihr Fahrzeug ist mit einer wartungsfreien Bat-
terie ausgestattet. Das Nachfüllen von destil-
liertem Wasser sowie eine regelmäßige War-
tung sind nicht erforderlich.
WARNUNG!
• Die Batterieflüssigkeit ist eine aggres-
sive Säure. Sie kann Verätzungen hervor-
rufen und im Extremfall zur Erblindung
führen. Augen, Haut und Kleidung vor
Batteriesäure schützen! Lehnen Sie sich
beim Anbringen der Klemmen nicht
über eine Batterie. Gelangen Säuresprit-
zer auf die Haut oder in die Augen,
WARNUNG!
sofort mit fließendem Wasser spülen.
Weitere Informationen hierzu finden Sie
unter „Vorgehensweise bei der Start-
hilfe“ in „Pannenhilfe“.
• In der Batterie entsteht Knallgas, das
explosionsartig verpuffen kann. Offenes
Feuer und Funken von den Entlüftungs-
öffnungen fernhalten. Keine Starthilfe-
batterie oder eine andere Spannungs-
quelle mit einer Ausgangsspannung von
über 12 Volt anschließen. Die Kabel-
klemmen dürfen sich nicht berühren.
• Batteriepole, Anschlüsse und ange-
schlossene Teile enthalten Blei und blei-
haltige Verbindungen. Hände nach Ar-
beiten an der Batterie gründlich
reinigen.
ACHTUNG!
• Beim Anschließen der Batterie zuerst
das Pluskabel (+) an den Pluspol und
danach das Minuskabel (-) an den Mi-
nuspol klemmen. Die Batteriepole sind
auf dem Batteriegehäuse mit (+) und (-)
ACHTUNG!
gekennzeichnet. Die Polklemmen müs-
sen fest auf den Batteriepolen sitzen
und frei von Schmutzablagerungen und
Korrosion sein.
• Soll die Batterie im eingebauten Zu-
stand mit einem Schnellladegerät gela-
den werden, sind vor dem Anschließen
des Ladegeräts beide Batteriekabel zu
trennen. Kein Schnell-Ladegerät als
Starthilfe verwenden.
KUNDENDIENST IN DER
VERTRAGSWERKSTATT
Ein Vertragshändler verfügt über qualifizierte
Mitarbeiter, Spezialwerkzeuge und weitere
Einrichtungen, die zur fachgerechten Aus-
führung aller Wartungs- und Instandset-
zungsarbeiten unerlässlich sind. Es stehen
Werkstatthandbücher zur Verfügung, die
auch detaillierte Wartungsinformationen für
Ihr Fahrzeug enthalten. Beachten Sie diese
Werkstatthandbücher, bevor Sie selbst versu-
chen, Reparaturen durchzuführen.
SERVICE UND WARTUNG
300

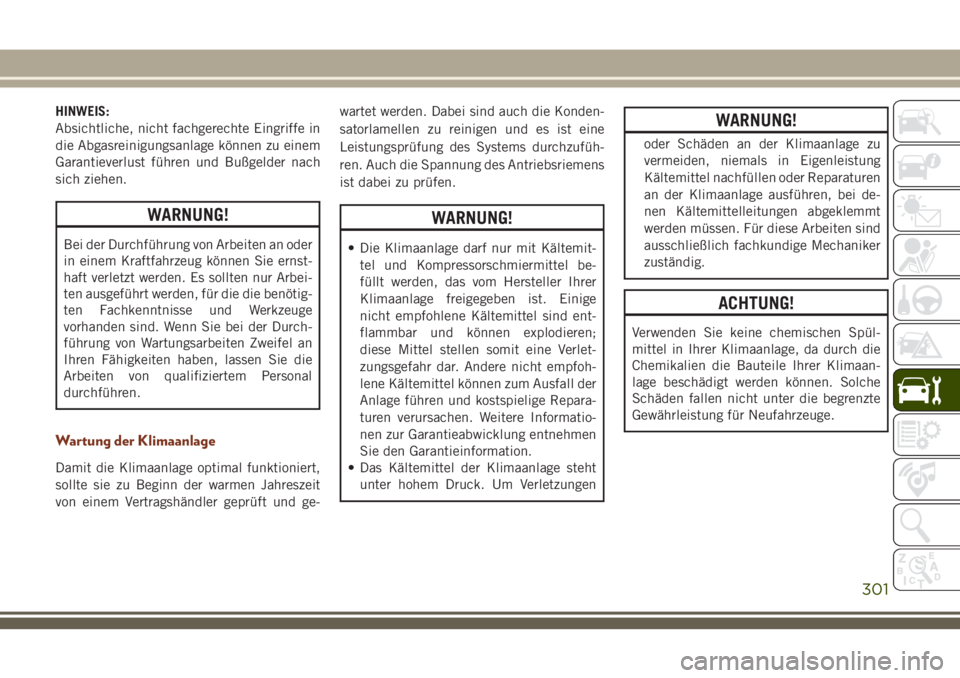

HINWEIS:
Absichtliche, nicht fachgerechte Eingriffe in
die Abgasreinigungsanlage können zu einem
Garantieverlust führen und Bußgelder nach
sich ziehen.
WARNUNG!
Bei der Durchführung von Arbeiten an oder
in einem Kraftfahrzeug können Sie ernst-
haft verletzt werden. Es sollten nur Arbei-
ten ausgeführt werden, für die die benötig-
ten Fachkenntnisse und Werkzeuge
vorhanden sind. Wenn Sie bei der Durch-
führung von Wartungsarbeiten Zweifel an
Ihren Fähigkeiten haben, lassen Sie die
Arbeiten von qualifiziertem Personal
durchführen.
Wartung der Klimaanlage
Damit die Klimaanlage optimal funktioniert,
sollte sie zu Beginn der warmen Jahreszeit
von einem Vertragshändler geprüft und ge-wartet werden. Dabei sind auch die Konden-
satorlamellen zu reinigen und es ist eine
Leistungsprüfung des Systems durchzufüh-
ren. Auch die Spannung des Antriebsriemens
ist dabei zu prüfen.
WARNUNG!
• Die Klimaanlage darf nur mit Kältemit-
tel und Kompressorschmiermittel be-
füllt werden, das vom Hersteller Ihrer
Klimaanlage freigegeben ist. Einige
nicht empfohlene Kältemittel sind ent-
flammbar und können explodieren;
diese Mittel stellen somit eine Verlet-
zungsgefahr dar. Andere nicht empfoh-
lene Kältemittel können zum Ausfall der
Anlage führen und kostspielige Repara-
turen verursachen. Weitere Informatio-
nen zur Garantieabwicklung entnehmen
Sie den Garantieinformation.
• Das Kältemittel der Klimaanlage steht
unter hohem Druck. Um Verletzungen
WARNUNG!
oder Schäden an der Klimaanlage zu
vermeiden, niemals in Eigenleistung
Kältemittel nachfüllen oder Reparaturen
an der Klimaanlage ausführen, bei de-
nen Kältemittelleitungen abgeklemmt
werden müssen. Für diese Arbeiten sind
ausschließlich fachkundige Mechaniker
zuständig.
ACHTUNG!
Verwenden Sie keine chemischen Spül-
mittel in Ihrer Klimaanlage, da durch die
Chemikalien die Bauteile Ihrer Klimaan-
lage beschädigt werden können. Solche
Schäden fallen nicht unter die begrenzte
Gewährleistung für Neufahrzeuge.
301

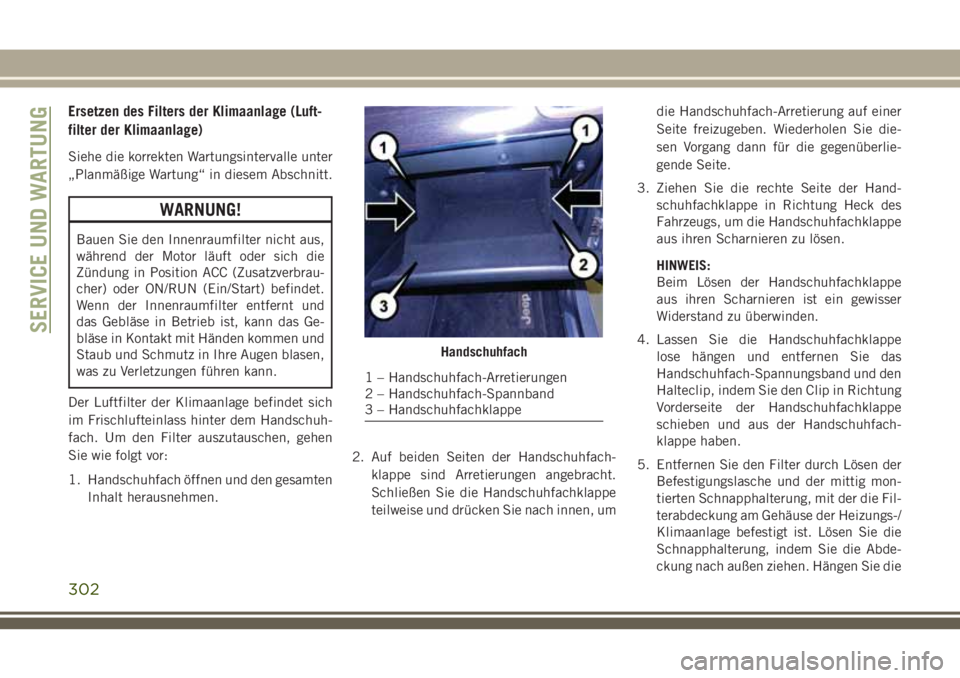

Ersetzen des Filters der Klimaanlage (Luft-
filter der Klimaanlage)
Siehe die korrekten Wartungsintervalle unter
„Planmäßige Wartung“ in diesem Abschnitt.
WARNUNG!
Bauen Sie den Innenraumfilter nicht aus,
während der Motor läuft oder sich die
Zündung in Position ACC (Zusatzverbrau-
cher) oder ON/RUN (Ein/Start) befindet.
Wenn der Innenraumfilter entfernt und
das Gebläse in Betrieb ist, kann das Ge-
bläse in Kontakt mit Händen kommen und
Staub und Schmutz in Ihre Augen blasen,
was zu Verletzungen führen kann.
Der Luftfilter der Klimaanlage befindet sich
im Frischlufteinlass hinter dem Handschuh-
fach. Um den Filter auszutauschen, gehen
Sie wie folgt vor:
1. Handschuhfach öffnen und den gesamten
Inhalt herausnehmen.2. Auf beiden Seiten der Handschuhfach-
klappe sind Arretierungen angebracht.
Schließen Sie die Handschuhfachklappe
teilweise und drücken Sie nach innen, umdie Handschuhfach-Arretierung auf einer
Seite freizugeben. Wiederholen Sie die-
sen Vorgang dann für die gegenüberlie-
gende Seite.
3. Ziehen Sie die rechte Seite der Hand-
schuhfachklappe in Richtung Heck des
Fahrzeugs, um die Handschuhfachklappe
aus ihren Scharnieren zu lösen.
HINWEIS:
Beim Lösen der Handschuhfachklappe
aus ihren Scharnieren ist ein gewisser
Widerstand zu überwinden.
4. Lassen Sie die Handschuhfachklappe
lose hängen und entfernen Sie das
Handschuhfach-Spannungsband und den
Halteclip, indem Sie den Clip in Richtung
Vorderseite der Handschuhfachklappe
schieben und aus der Handschuhfach-
klappe haben.
5. Entfernen Sie den Filter durch Lösen der
Befestigungslasche und der mittig mon-
tierten Schnapphalterung, mit der die Fil-
terabdeckung am Gehäuse der Heizungs-/
Klimaanlage befestigt ist. Lösen Sie die
Schnapphalterung, indem Sie die Abde-
ckung nach außen ziehen. Hängen Sie die
Handschuhfach
1 – Handschuhfach-Arretierungen
2 – Handschuhfach-Spannband
3 – Handschuhfachklappe
SERVICE UND WARTUNG
302
