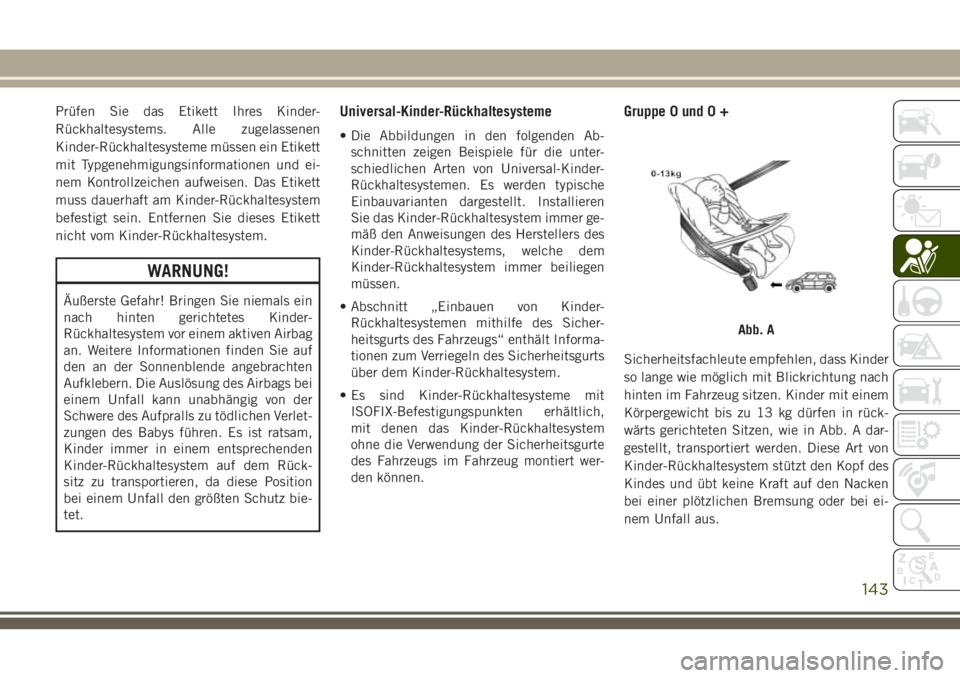

Prüfen Sie das Etikett Ihres Kinder-
Rückhaltesystems. Alle zugelassenen
Kinder-Rückhaltesysteme müssen ein Etikett
mit Typgenehmigungsinformationen und ei-
nem Kontrollzeichen aufweisen. Das Etikett
muss dauerhaft am Kinder-Rückhaltesystem
befestigt sein. Entfernen Sie dieses Etikett
nicht vom Kinder-Rückhaltesystem.
WARNUNG!
Äußerste Gefahr! Bringen Sie niemals ein
nach hinten gerichtetes Kinder-
Rückhaltesystem vor einem aktiven Airbag
an. Weitere Informationen finden Sie auf
den an der Sonnenblende angebrachten
Aufklebern. Die Auslösung des Airbags bei
einem Unfall kann unabhängig von der
Schwere des Aufpralls zu tödlichen Verlet-
zungen des Babys führen. Es ist ratsam,
Kinder immer in einem entsprechenden
Kinder-Rückhaltesystem auf dem Rück-
sitz zu transportieren, da diese Position
bei einem Unfall den größten Schutz bie-
tet.
Universal-Kinder-Rückhaltesysteme
• Die Abbildungen in den folgenden Ab-
schnitten zeigen Beispiele für die unter-
schiedlichen Arten von Universal-Kinder-
Rückhaltesystemen. Es werden typische
Einbauvarianten dargestellt. Installieren
Sie das Kinder-Rückhaltesystem immer ge-
mäß den Anweisungen des Herstellers des
Kinder-Rückhaltesystems, welche dem
Kinder-Rückhaltesystem immer beiliegen
müssen.
• Abschnitt „Einbauen von Kinder-
Rückhaltesystemen mithilfe des Sicher-
heitsgurts des Fahrzeugs“ enthält Informa-
tionen zum Verriegeln des Sicherheitsgurts
über dem Kinder-Rückhaltesystem.
• Es sind Kinder-Rückhaltesysteme mit
ISOFIX-Befestigungspunkten erhältlich,
mit denen das Kinder-Rückhaltesystem
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs im Fahrzeug montiert wer-
den können.
Gruppe 0 und 0 +
Sicherheitsfachleute empfehlen, dass Kinder
so lange wie möglich mit Blickrichtung nach
hinten im Fahrzeug sitzen. Kinder mit einem
Körpergewicht bis zu 13 kg dürfen in rück-
wärts gerichteten Sitzen, wie in Abb. A dar-
gestellt, transportiert werden. Diese Art von
Kinder-Rückhaltesystem stützt den Kopf des
Kindes und übt keine Kraft auf den Nacken
bei einer plötzlichen Bremsung oder bei ei-
nem Unfall aus.
Abb. A
143

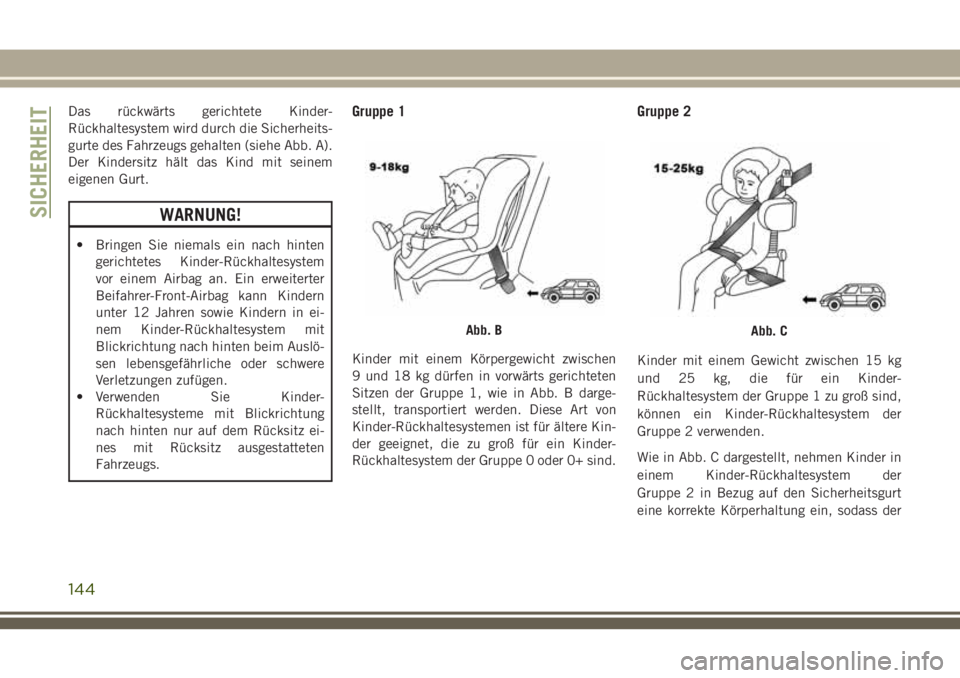

Das rückwärts gerichtete Kinder-
Rückhaltesystem wird durch die Sicherheits-
gurte des Fahrzeugs gehalten (siehe Abb. A).
Der Kindersitz hält das Kind mit seinem
eigenen Gurt.
WARNUNG!
• Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem
vor einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in ei-
nem Kinder-Rückhaltesystem mit
Blickrichtung nach hinten beim Auslö-
sen lebensgefährliche oder schwere
Verletzungen zufügen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz ei-
nes mit Rücksitz ausgestatteten
Fahrzeugs.
Gruppe 1
Kinder mit einem Körpergewicht zwischen
9 und 18 kg dürfen in vorwärts gerichteten
Sitzen der Gruppe 1, wie in Abb. B darge-
stellt, transportiert werden. Diese Art von
Kinder-Rückhaltesystemen ist für ältere Kin-
der geeignet, die zu groß für ein Kinder-
Rückhaltesystem der Gruppe 0 oder 0+ sind.
Gruppe 2
Kinder mit einem Gewicht zwischen 15 kg
und 25 kg, die für ein Kinder-
Rückhaltesystem der Gruppe 1 zu groß sind,
können ein Kinder-Rückhaltesystem der
Gruppe 2 verwenden.
Wie in Abb. C dargestellt, nehmen Kinder in
einem Kinder-Rückhaltesystem der
Gruppe 2 in Bezug auf den Sicherheitsgurt
eine korrekte Körperhaltung ein, sodass der
Abb. BAbb. C
SICHERHEIT
144

Schultergurt die Brust des Kindes kreuzt und
nicht am Hals anliegt und der Beckengurt
eng am Becken anliegt und nicht den Unter-
leib kreuzt.
Gruppe 3
Kinder mit einem Gewicht zwischen 22 kg
und 36 kg und einer ausreichenden Größe,
um den Schultergurt für Erwachsene zu nut-
zen, können ein Kinder-Rückhaltesystem der
Gruppe 3 verwenden. Bei Kinder-Rückhaltesystemen der Gruppe 3 wird der
Beckengurt über das Becken des Kindes ge-
führt. Das Kind muss ausreichend groß sein,
damit der Schultergurt über die Brust und
nicht über den Nacken des Kindes verläuft.
Abb. D zeigt ein Beispiel für ein Kinder-
Rückhaltesystem Gruppe 3, mit dem Kind in
der richtigen Position auf dem Rücksitz.
WARNUNG!
• Ein falsch eingebautes Kinder-
Rückhaltesystem kann seine Schutz-
funktion nicht erfüllen. Bei einem Unfall
kann es losgerissen werden. Das Kind
kann dadurch schwer verletzt oder getö-
tet werden. Beachten Sie beim Einbau
des Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
• Nachdem ein Kinder-Rückhaltesystem
im Fahrzeug installiert wurde, darf der
Fahrzeugsitz nicht mehr nach vorn oder
WARNUNG!
hinten verschoben werden, da sich da-
bei die Befestigungen des Kinder-
Rückhaltesystems lösen können. Entfer-
nen Sie das Kinder-Rückhaltesystem vor
dem Ändern der Sitzposition. Montieren
Sie das Kinder-Rückhaltesystem erst
wieder, nachdem sich der Fahrzeugsitz
an seiner neuen Position befindet.
• Wenn das Kinder-Rückhaltesystem
nicht benötigt wird, ist es mit dem Si-
cherheitsgurt oder den ISOFIX-
Befestigungspunkten im Fahrzeug zu
befestigen oder aus dem Fahrzeug zu
entfernen. Lassen Sie es nicht lose im
Fahrzeug liegen. Bei scharfem Abbrem-
sen oder bei einem Unfall kann es die
Fahrzeuginsassen oder Rückenlehnen
treffen und schwere Verletzungen verur-
sachen.
Abb. D
145

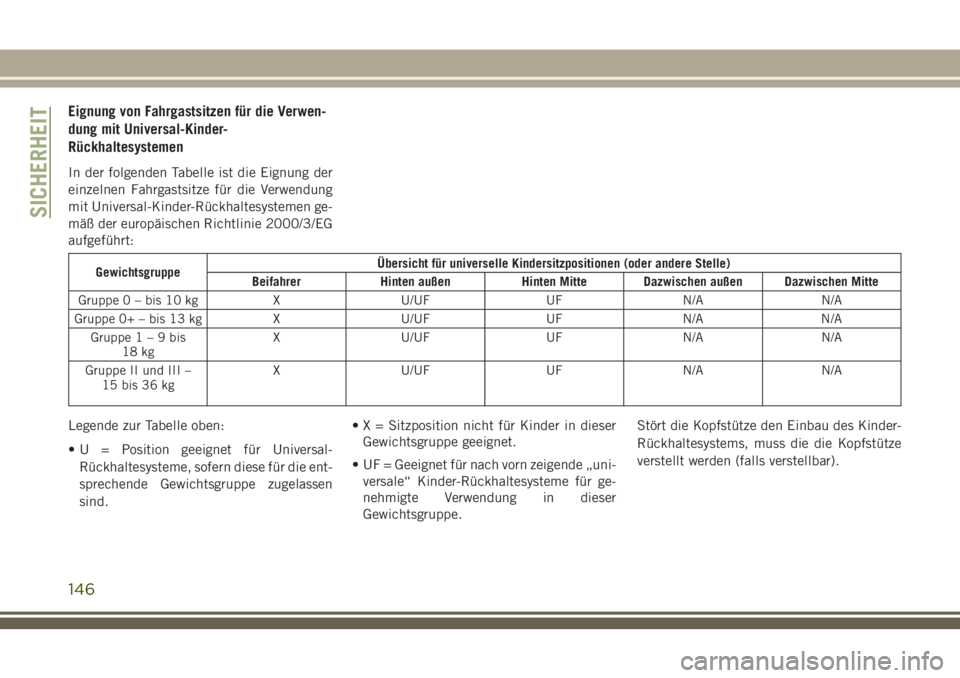

Eignung von Fahrgastsitzen für die Verwen-
dung mit Universal-Kinder-
Rückhaltesystemen
In der folgenden Tabelle ist die Eignung der
einzelnen Fahrgastsitze für die Verwendung
mit Universal-Kinder-Rückhaltesystemen ge-
mäß der europäischen Richtlinie 2000/3/EG
aufgeführt:
GewichtsgruppeÜbersicht für universelle Kindersitzpositionen (oder andere Stelle)
Beifahrer Hinten außen Hinten Mitte Dazwischen außen Dazwischen Mitte
Gruppe 0 – bis 10 kg X U/UF UF N/A N/A
Gruppe 0+ – bis 13 kg X U/UF UF N/A N/A
Gruppe1–9bis
18 kgX U/UF UF N/A N/A
Gruppe II und III –
15 bis 36 kgX U/UF UF N/A N/A
Legende zur Tabelle oben:
• U = Position geeignet für Universal-
Rückhaltesysteme, sofern diese für die ent-
sprechende Gewichtsgruppe zugelassen
sind.• X = Sitzposition nicht für Kinder in dieser
Gewichtsgruppe geeignet.
• UF = Geeignet für nach vorn zeigende „uni-
versale“ Kinder-Rückhaltesysteme für ge-
nehmigte Verwendung in dieser
Gewichtsgruppe.Stört die Kopfstütze den Einbau des Kinder-
Rückhaltesystems, muss die die Kopfstütze
verstellt werden (falls verstellbar).
SICHERHEIT
146

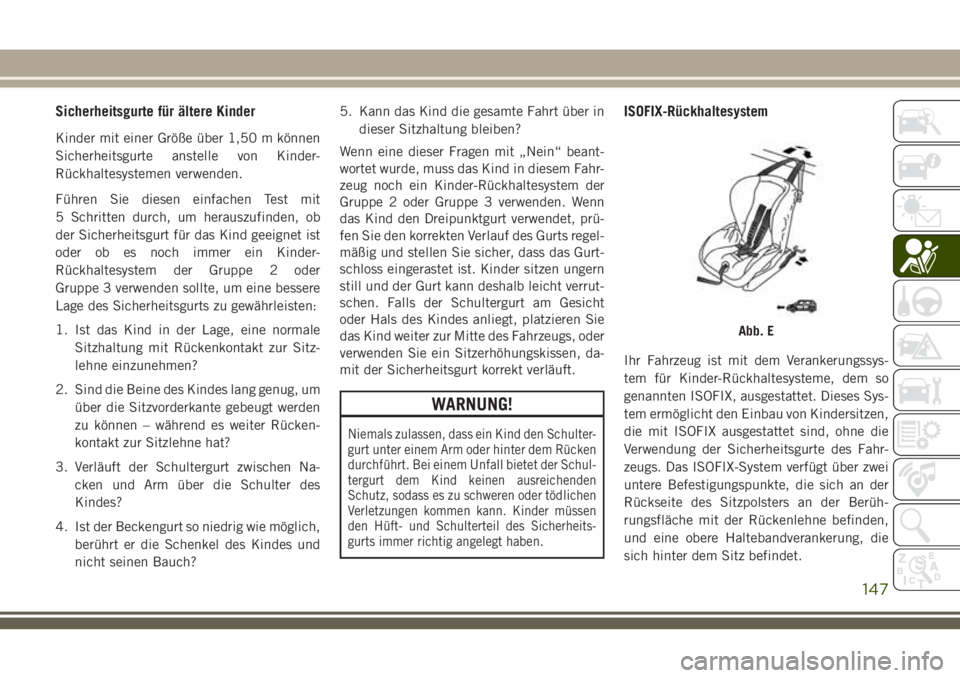

Sicherheitsgurte für ältere Kinder
Kinder mit einer Größe über 1,50 m können
Sicherheitsgurte anstelle von Kinder-
Rückhaltesystemen verwenden.
Führen Sie diesen einfachen Test mit
5 Schritten durch, um herauszufinden, ob
der Sicherheitsgurt für das Kind geeignet ist
oder ob es noch immer ein Kinder-
Rückhaltesystem der Gruppe 2 oder
Gruppe 3 verwenden sollte, um eine bessere
Lage des Sicherheitsgurts zu gewährleisten:
1. Ist das Kind in der Lage, eine normale
Sitzhaltung mit Rückenkontakt zur Sitz-
lehne einzunehmen?
2. Sind die Beine des Kindes lang genug, um
über die Sitzvorderkante gebeugt werden
zu können – während es weiter Rücken-
kontakt zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Na-
cken und Arm über die Schulter des
Kindes?
4. Ist der Beckengurt so niedrig wie möglich,
berührt er die Schenkel des Kindes und
nicht seinen Bauch?5. Kann das Kind die gesamte Fahrt über in
dieser Sitzhaltung bleiben?
Wenn eine dieser Fragen mit „Nein“ beant-
wortet wurde, muss das Kind in diesem Fahr-
zeug noch ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden. Wenn
das Kind den Dreipunktgurt verwendet, prü-
fen Sie den korrekten Verlauf des Gurts regel-
mäßig und stellen Sie sicher, dass das Gurt-
schloss eingerastet ist. Kinder sitzen ungern
still und der Gurt kann deshalb leicht verrut-
schen. Falls der Schultergurt am Gesicht
oder Hals des Kindes anliegt, platzieren Sie
das Kind weiter zur Mitte des Fahrzeugs, oder
verwenden Sie ein Sitzerhöhungskissen, da-
mit der Sicherheitsgurt korrekt verläuft.
WARNUNG!
Niemals zulassen, dass ein Kind den Schulter-
gurt unter einem Arm oder hinter dem Rücken
durchführt. Bei einem Unfall bietet der Schul-
tergurt dem Kind keinen ausreichenden
Schutz, sodass es zu schweren oder tödlichen
Verletzungen kommen kann. Kinder müssen
den Hüft- und Schulterteil des Sicherheits-
gurts immer richtig angelegt haben.
ISOFIX-Rückhaltesystem
Ihr Fahrzeug ist mit dem Verankerungssys-
tem für Kinder-Rückhaltesysteme, dem so
genannten ISOFIX, ausgestattet. Dieses Sys-
tem ermöglicht den Einbau von Kindersitzen,
die mit ISOFIX ausgestattet sind, ohne die
Verwendung der Sicherheitsgurte des Fahr-
zeugs. Das ISOFIX-System verfügt über zwei
untere Befestigungspunkte, die sich an der
Rückseite des Sitzpolsters an der Berüh-
rungsfläche mit der Rückenlehne befinden,
und eine obere Haltebandverankerung, die
sich hinter dem Sitz befindet.
Abb. E
147

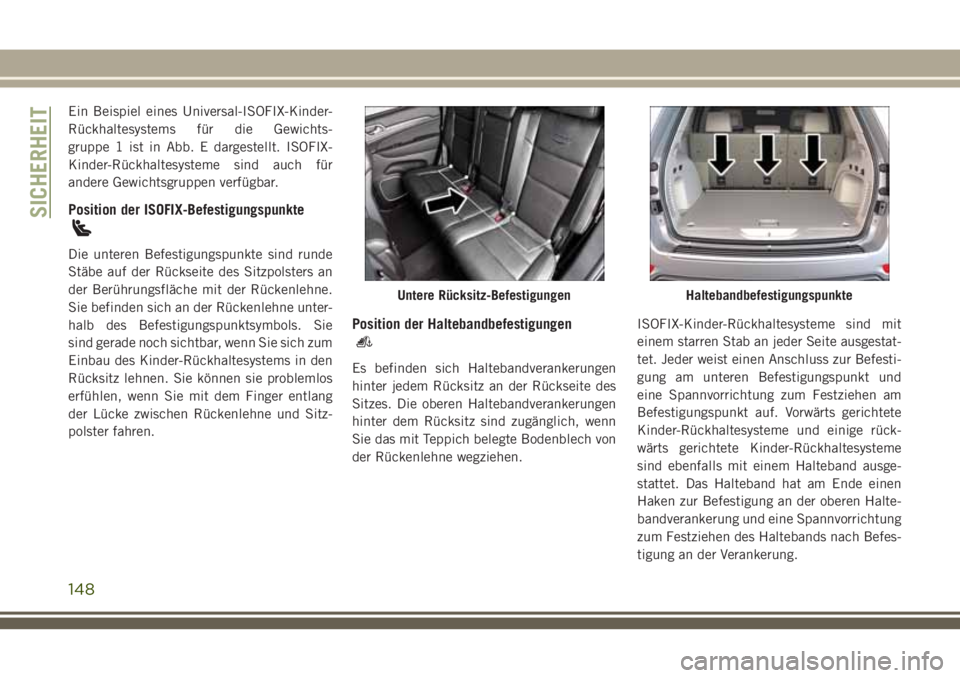

Ein Beispiel eines Universal-ISOFIX-Kinder-
Rückhaltesystems für die Gewichts-
gruppe 1 ist in Abb. E dargestellt. ISOFIX-
Kinder-Rückhaltesysteme sind auch für
andere Gewichtsgruppen verfügbar.
Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte sind runde
Stäbe auf der Rückseite des Sitzpolsters an
der Berührungsfläche mit der Rückenlehne.
Sie befinden sich an der Rückenlehne unter-
halb des Befestigungspunktsymbols. Sie
sind gerade noch sichtbar, wenn Sie sich zum
Einbau des Kinder-Rückhaltesystems in den
Rücksitz lehnen. Sie können sie problemlos
erfühlen, wenn Sie mit dem Finger entlang
der Lücke zwischen Rückenlehne und Sitz-
polster fahren.
Position der Haltebandbefestigungen
Es befinden sich Haltebandverankerungen
hinter jedem Rücksitz an der Rückseite des
Sitzes. Die oberen Haltebandverankerungen
hinter dem Rücksitz sind zugänglich, wenn
Sie das mit Teppich belegte Bodenblech von
der Rückenlehne wegziehen.ISOFIX-Kinder-Rückhaltesysteme sind mit
einem starren Stab an jeder Seite ausgestat-
tet. Jeder weist einen Anschluss zur Befesti-
gung am unteren Befestigungspunkt und
eine Spannvorrichtung zum Festziehen am
Befestigungspunkt auf. Vorwärts gerichtete
Kinder-Rückhaltesysteme und einige rück-
wärts gerichtete Kinder-Rückhaltesysteme
sind ebenfalls mit einem Halteband ausge-
stattet. Das Halteband hat am Ende einen
Haken zur Befestigung an der oberen Halte-
bandverankerung und eine Spannvorrichtung
zum Festziehen des Haltebands nach Befes-
tigung an der Verankerung.
Untere Rücksitz-BefestigungenHaltebandbefestigungspunkte
SICHERHEIT
148

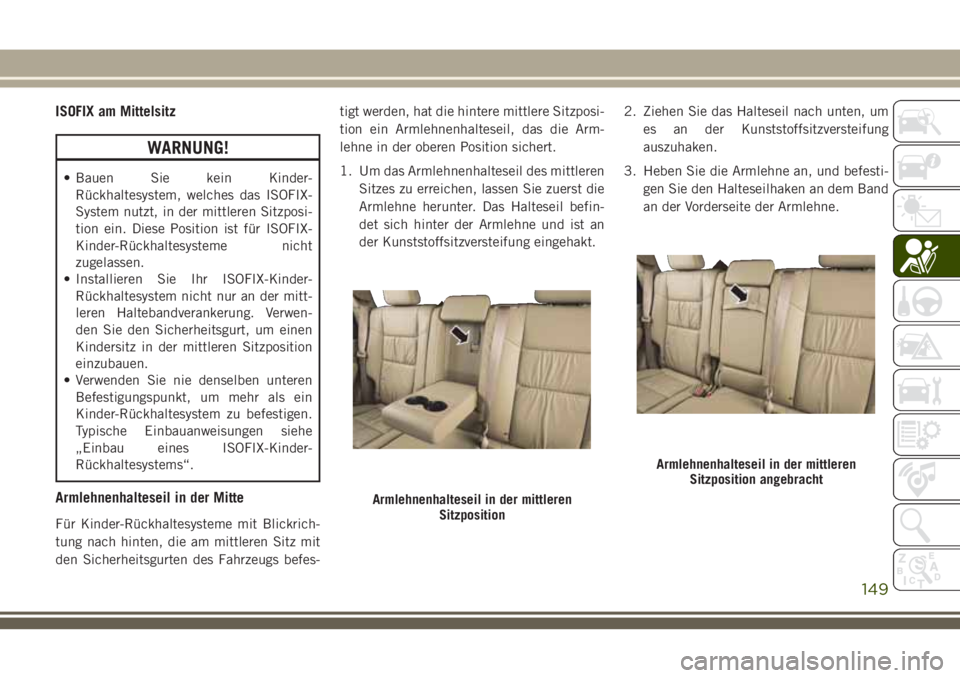

ISOFIX am Mittelsitz
WARNUNG!
• Bauen Sie kein Kinder-
Rückhaltesystem, welches das ISOFIX-
System nutzt, in der mittleren Sitzposi-
tion ein. Diese Position ist für ISOFIX-
Kinder-Rückhaltesysteme nicht
zugelassen.
• Installieren Sie Ihr ISOFIX-Kinder-
Rückhaltesystem nicht nur an der mitt-
leren Haltebandverankerung. Verwen-
den Sie den Sicherheitsgurt, um einen
Kindersitz in der mittleren Sitzposition
einzubauen.
• Verwenden Sie nie denselben unteren
Befestigungspunkt, um mehr als ein
Kinder-Rückhaltesystem zu befestigen.
Typische Einbauanweisungen siehe
„Einbau eines ISOFIX-Kinder-
Rückhaltesystems“.
Armlehnenhalteseil in der Mitte
Für Kinder-Rückhaltesysteme mit Blickrich-
tung nach hinten, die am mittleren Sitz mit
den Sicherheitsgurten des Fahrzeugs befes-tigt werden, hat die hintere mittlere Sitzposi-
tion ein Armlehnenhalteseil, das die Arm-
lehne in der oberen Position sichert.
1. Um das Armlehnenhalteseil des mittleren
Sitzes zu erreichen, lassen Sie zuerst die
Armlehne herunter. Das Halteseil befin-
det sich hinter der Armlehne und ist an
der Kunststoffsitzversteifung eingehakt.2. Ziehen Sie das Halteseil nach unten, um
es an der Kunststoffsitzversteifung
auszuhaken.
3. Heben Sie die Armlehne an, und befesti-
gen Sie den Halteseilhaken an dem Band
an der Vorderseite der Armlehne.
Armlehnenhalteseil in der mittleren
Sitzposition
Armlehnenhalteseil in der mittleren
Sitzposition angebracht
149

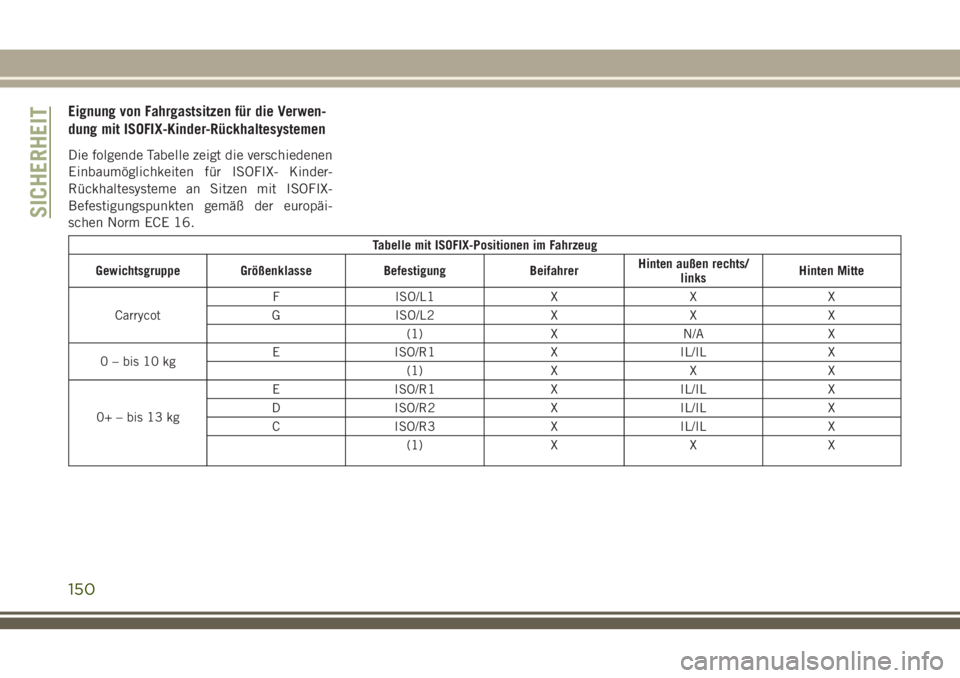

Eignung von Fahrgastsitzen für die Verwen-
dung mit ISOFIX-Kinder-Rückhaltesystemen
Die folgende Tabelle zeigt die verschiedenen
Einbaumöglichkeiten für ISOFIX- Kinder-
Rückhaltesysteme an Sitzen mit ISOFIX-
Befestigungspunkten gemäß der europäi-
schen Norm ECE 16.
Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichtsgruppe Größenklasse Befestigung BeifahrerHinten außen rechts/
linksHinten Mitte
CarrycotF ISO/L1 X X X
G ISO/L2 X X X
(1) X N/A X
0 – bis 10 kgE ISO/R1 X IL/IL X
(1) X X X
0+ – bis 13 kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
SICHERHEIT
150
