2018 JEEP COMPASS Notice d'entretien (in French)

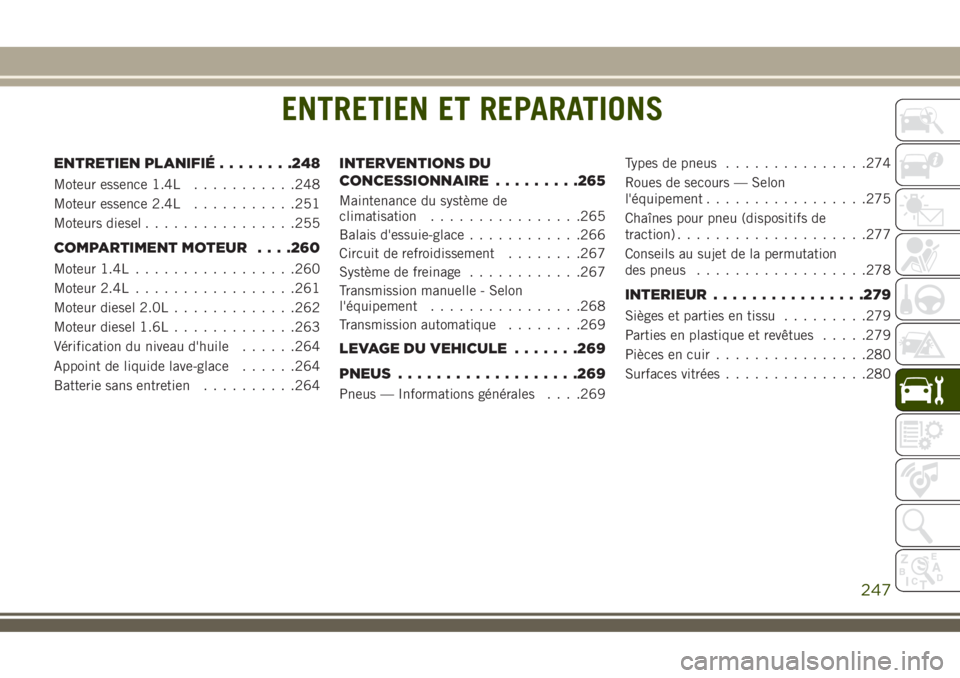

ENTRETIEN ET REPARATIONS
ENTRETIEN PLANIFIÉ........248
Moteur essence 1.4L...........248
Moteur essence 2.4L...........251
Moteurs diesel................255
COMPARTIMENT MOTEUR. . . .260
Moteur 1.4L.................260
Moteur 2.4L.................261
Moteur diesel 2.0L.............262
Moteur diesel 1.6L.............263
Vérification du niveau d'huile......264
Appoint de liquide lave-glace......264
Batterie sans entretien..........264
INTERVENTIONS DU
CONCESSIONNAIRE.........265
Maintenance du système de
climatisation................265
Balais d'essuie-glace............266
Circuit de refroidissement........267
Système de freinage............267
Transmission manuelle - Selon
l'équipement................268
Transmission automatique........269
LEVAGE DU VEHICULE.......269
PNEUS...................269
Pneus — Informations générales. . . .269Types de pneus...............274
Roues de secours — Selon
l'équipement.................275
Chaînes pour pneu (dispositifs de
traction)....................277
Conseils au sujet de la permutation
des pneus..................278
INTERIEUR................279
Sièges et parties en tissu.........279
Parties en plastique et revêtues.....279
Pièces en cuir................280
Surfaces vitrées...............280
ENTRETIEN ET REPARATIONS
247

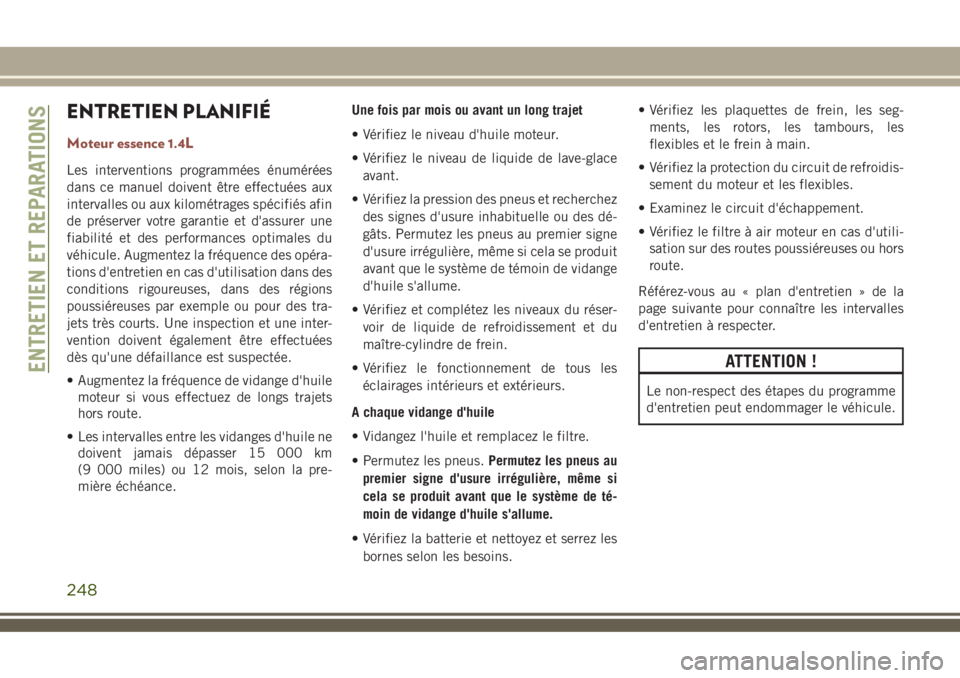

ENTRETIEN PLANIFIÉ
Moteur essence 1.4L
Les interventions programmées énumérées
dans ce manuel doivent être effectuées aux
intervalles ou aux kilométrages spécifiés afin
de préserver votre garantie et d'assurer une
fiabilité et des performances optimales du
véhicule. Augmentez la fréquence des opéra-
tions d'entretien en cas d'utilisation dans des
conditions rigoureuses, dans des régions
poussiéreuses par exemple ou pour des tra-
jets très courts. Une inspection et une inter-
vention doivent également être effectuées
dès qu'une défaillance est suspectée.
• Augmentez la fréquence de vidange d'huile
moteur si vous effectuez de longs trajets
hors route.
• Les intervalles entre les vidanges d'huile ne
doivent jamais dépasser 15 000 km
(9 000 miles) ou 12 mois, selon la pre-
mière échéance.Une fois par mois ou avant un long trajet
• Vérifiez le niveau d'huile moteur.
• Vérifiez le niveau de liquide de lave-glace
avant.
• Vérifiez la pression des pneus et recherchez
des signes d'usure inhabituelle ou des dé-
gâts. Permutez les pneus au premier signe
d'usure irrégulière, même si cela se produit
avant que le système de témoin de vidange
d'huile s'allume.
• Vérifiez et complétez les niveaux du réser-
voir de liquide de refroidissement et du
maître-cylindre de frein.
• Vérifiez le fonctionnement de tous les
éclairages intérieurs et extérieurs.
A chaque vidange d'huile
• Vidangez l'huile et remplacez le filtre.
• Permutez les pneus.Permutez les pneus au
premier signe d'usure irrégulière, même si
cela se produit avant que le système de té-
moin de vidange d'huile s'allume.
• Vérifiez la batterie et nettoyez et serrez les
bornes selon les besoins.• Vérifiez les plaquettes de frein, les seg-
ments, les rotors, les tambours, les
flexibles et le frein à main.
• Vérifiez la protection du circuit de refroidis-
sement du moteur et les flexibles.
• Examinez le circuit d'échappement.
• Vérifiez le filtre à air moteur en cas d'utili-
sation sur des routes poussiéreuses ou hors
route.
Référez-vous au « plan d'entretien » de la
page suivante pour connaître les intervalles
d'entretien à respecter.
ATTENTION !
Le non-respect des étapes du programme
d'entretien peut endommager le véhicule.
ENTRETIEN ET REPARATIONS
248

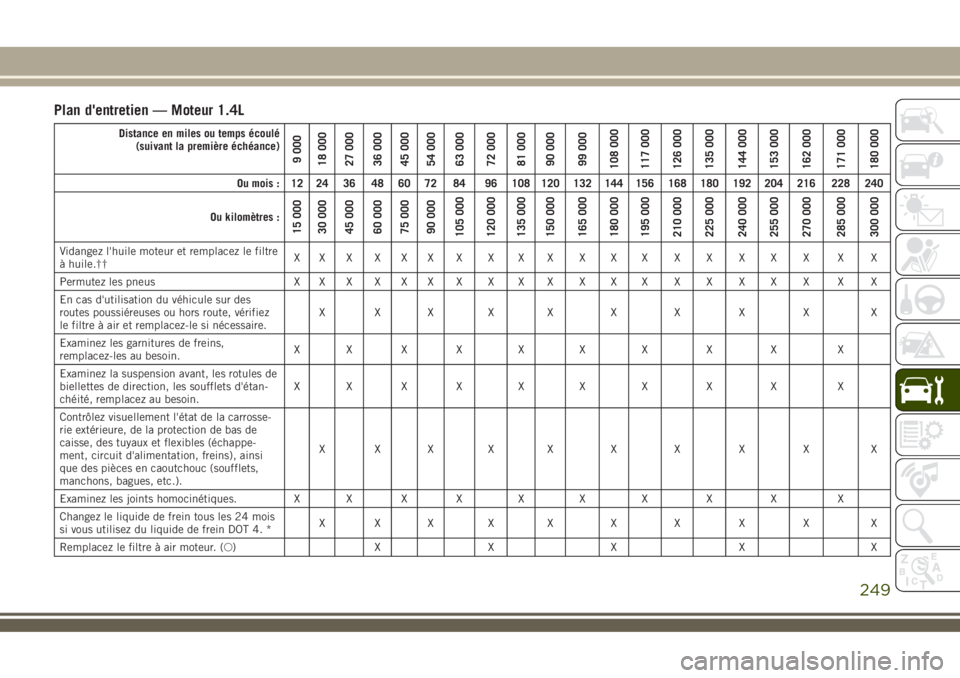

Plan d'entretien — Moteur 1.4L
Distance en miles ou temps écoulé
(suivant la première échéance)
9 000
18 000
27 000
36 000
45 000
54 000
63 000
72 000
81 000
90 000
99 000
108 000
117 000
126 000
135 000
144 000
153 000
162 000
171 000
180 000
Ou mois : 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Ou kilomètres :
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
Vidangez l'huile moteur et remplacez le filtre
à huile.††XXXXXXXXXXXXXXXXXX X X
Permutez les pneus X X X X X X X X X X X X X X X X X X X X
En cas d'utilisation du véhicule sur des
routes poussiéreuses ou hors route, vérifiez
le filtre à air et remplacez-le si nécessaire.XXX X X X X X X X
Examinez les garnitures de freins,
remplacez-les au besoin.XX X X X X X X X X
Examinez la suspension avant, les rotules de
biellettes de direction, les soufflets d'étan-
chéité, remplacez au besoin.XX X X X X X X X X
Contrôlez visuellement l'état de la carrosse-
rie extérieure, de la protection de bas de
caisse, des tuyaux et flexibles (échappe-
ment, circuit d'alimentation, freins), ainsi
que des pièces en caoutchouc (soufflets,
manchons, bagues, etc.).XXX X X X X X X X
Examinez les joints homocinétiques. X X X X X X X X X X
Changez le liquide de frein tous les 24 mois
si vous utilisez du liquide de frein DOT 4. *XXX X X X X X X X
Remplacez le filtre à air moteur. (○)XXXXX
249

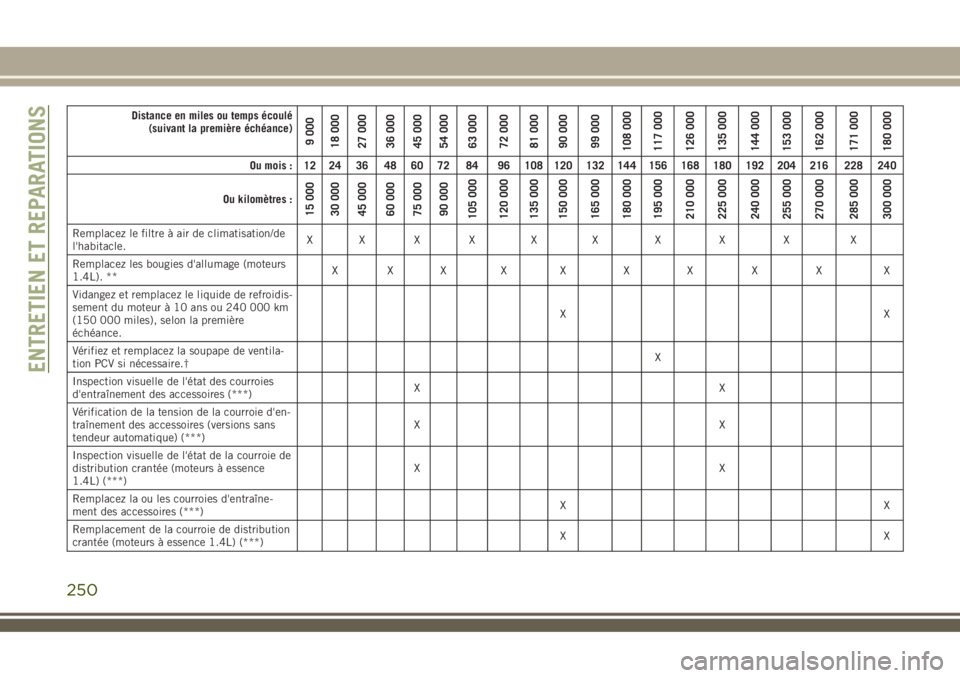

Distance en miles ou temps écoulé
(suivant la première échéance)
9 000
18 000
27 000
36 000
45 000
54 000
63 000
72 000
81 000
90 000
99 000
108 000
117 000
126 000
135 000
144 000
153 000
162 000
171 000
180 000
Ou mois : 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Ou kilomètres :
15 000
30 000
45 000
60 000
75 000
90 000
105 000
120 000
135 000
150 000
165 000
180 000
195 000
210 000
225 000
240 000
255 000
270 000
285 000
300 000
Remplacez le filtre à air de climatisation/de
l'habitacle.XXXXXXXXX X
Remplacez les bougies d'allumage (moteurs
1.4L). **XXX X X X X X X X
Vidangez et remplacez le liquide de refroidis-
sement du moteur à 10 ans ou 240 000 km
(150 000 miles), selon la première
échéance.XX
Vérifiez et remplacez la soupape de ventila-
tion PCV si nécessaire.†X
Inspection visuelle de l'état des courroies
d'entraînement des accessoires (***)XX
Vérification de la tension de la courroie d'en-
traînement des accessoires (versions sans
tendeur automatique) (***)XX
Inspection visuelle de l'état de la courroie de
distribution crantée (moteurs à essence
1.4L) (***)XX
Remplacez la ou les courroies d'entraîne-
ment des accessoires (***)XX
Remplacement de la courroie de distribution
crantée (moteurs à essence 1.4L) (***)XX
ENTRETIEN ET REPARATIONS
250

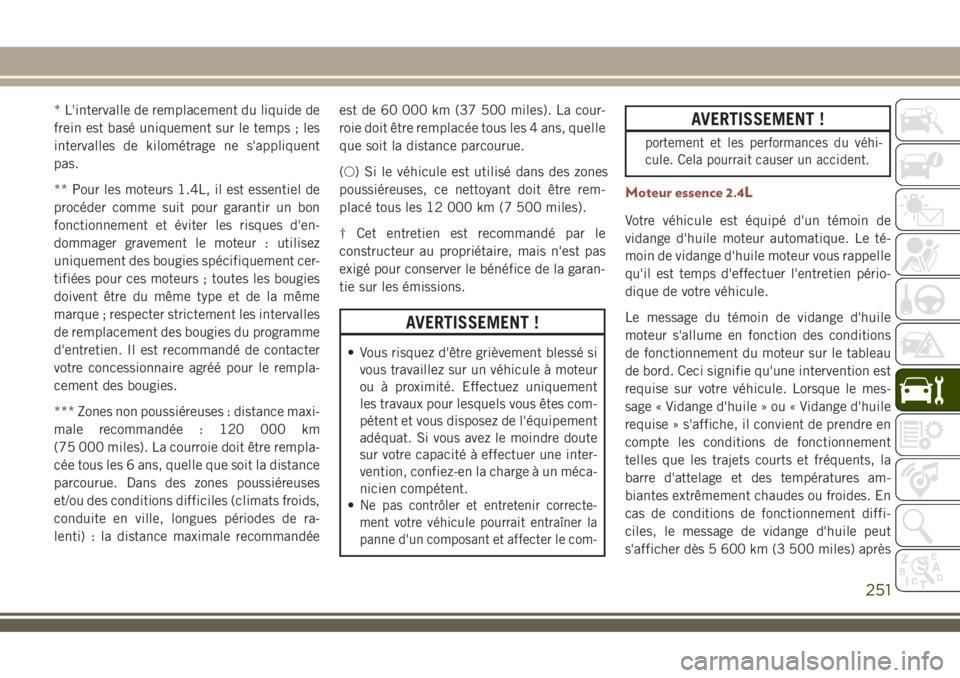

* L'intervalle de remplacement du liquide de
frein est basé uniquement sur le temps ; les
intervalles de kilométrage ne s'appliquent
pas.
** Pour les moteurs 1.4L, il est essentiel de
procéder comme suit pour garantir un bon
fonctionnement et éviter les risques d'en-
dommager gravement le moteur : utilisez
uniquement des bougies spécifiquement cer-
tifiées pour ces moteurs ; toutes les bougies
doivent être du même type et de la même
marque ; respecter strictement les intervalles
de remplacement des bougies du programme
d'entretien. Il est recommandé de contacter
votre concessionnaire agréé pour le rempla-
cement des bougies.
*** Zones non poussiéreuses : distance maxi-
male recommandée : 120 000 km
(75 000 miles). La courroie doit être rempla-
cée tous les 6 ans, quelle que soit la distance
parcourue. Dans des zones poussiéreuses
et/ou des conditions difficiles (climats froids,
conduite en ville, longues périodes de ra-
lenti) : la distance maximale recommandéeest de 60 000 km (37 500 miles). La cour-
roie doit être remplacée tous les 4 ans, quelle
que soit la distance parcourue.
(○) Si le véhicule est utilisé dans des zones
poussiéreuses, ce nettoyant doit être rem-
placé tous les 12 000 km (7 500 miles).
† Cet entretien est recommandé par le
constructeur au propriétaire, mais n'est pas
exigé pour conserver le bénéfice de la garan-
tie sur les émissions.
AVERTISSEMENT !
• Vous risquez d'être grièvement blessé si
vous travaillez sur un véhicule à moteur
ou à proximité. Effectuez uniquement
les travaux pour lesquels vous êtes com-
pétent et vous disposez de l'équipement
adéquat. Si vous avez le moindre doute
sur votre capacité à effectuer une inter-
vention, confiez-en la charge à un méca-
nicien compétent.
•
Ne pas contrôler et entretenir correcte-
ment votre véhicule pourrait entraîner la
panne d'un composant et affecter le com-
AVERTISSEMENT !
portement et les performances du véhi-
cule. Cela pourrait causer un accident.
Moteur essence 2.4L
Votre véhicule est équipé d'un témoin de
vidange d'huile moteur automatique. Le té-
moin de vidange d'huile moteur vous rappelle
qu'il est temps d'effectuer l'entretien pério-
dique de votre véhicule.
Le message du témoin de vidange d'huile
moteur s'allume en fonction des conditions
de fonctionnement du moteur sur le tableau
de bord. Ceci signifie qu'une intervention est
requise sur votre véhicule. Lorsque le mes-
sage « Vidange d'huile » ou « Vidange d'huile
requise » s'affiche, il convient de prendre en
compte les conditions de fonctionnement
telles que les trajets courts et fréquents, la
barre d'attelage et des températures am-
biantes extrêmement chaudes ou froides. En
cas de conditions de fonctionnement diffi-
ciles, le message de vidange d'huile peut
s'afficher dès 5 600 km (3 500 miles) après
251

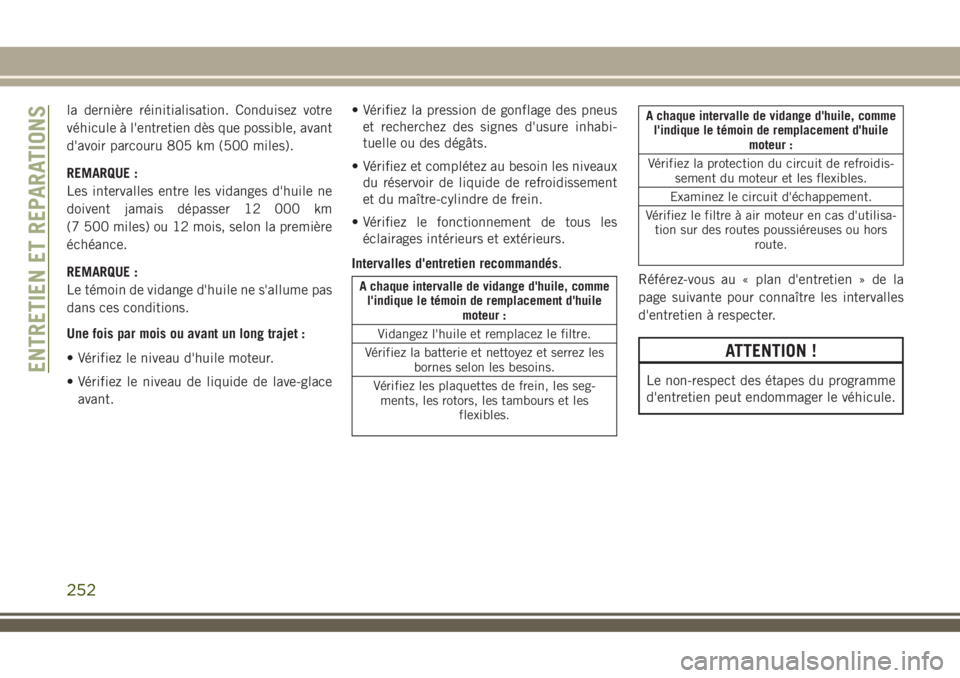

la dernière réinitialisation. Conduisez votre
véhicule à l'entretien dès que possible, avant
d'avoir parcouru 805 km (500 miles).
REMARQUE :
Les intervalles entre les vidanges d'huile ne
doivent jamais dépasser 12 000 km
(7 500 miles) ou 12 mois, selon la première
échéance.
REMARQUE :
Le témoin de vidange d'huile ne s'allume pas
dans ces conditions.
Une fois par mois ou avant un long trajet :
• Vérifiez le niveau d'huile moteur.
• Vérifiez le niveau de liquide de lave-glace
avant.• Vérifiez la pression de gonflage des pneus
et recherchez des signes d'usure inhabi-
tuelle ou des dégâts.
• Vérifiez et complétez au besoin les niveaux
du réservoir de liquide de refroidissement
et du maître-cylindre de frein.
• Vérifiez le fonctionnement de tous les
éclairages intérieurs et extérieurs.
Intervalles d'entretien recommandés.
A chaque intervalle de vidange d'huile, comme
l'indique le témoin de remplacement d'huile
moteur :
Vidangez l'huile et remplacez le filtre.
Vérifiez la batterie et nettoyez et serrez les
bornes selon les besoins.
Vérifiez les plaquettes de frein, les seg-
ments, les rotors, les tambours et les
flexibles.
A chaque intervalle de vidange d'huile, comme
l'indique le témoin de remplacement d'huile
moteur :
Vérifiez la protection du circuit de refroidis-
sement du moteur et les flexibles.
Examinez le circuit d'échappement.
Vérifiez le filtre à air moteur en cas d'utilisa-
tion sur des routes poussiéreuses ou hors
route.
Référez-vous au « plan d'entretien » de la
page suivante pour connaître les intervalles
d'entretien à respecter.
ATTENTION !
Le non-respect des étapes du programme
d'entretien peut endommager le véhicule.ENTRETIEN ET REPARATIONS
252

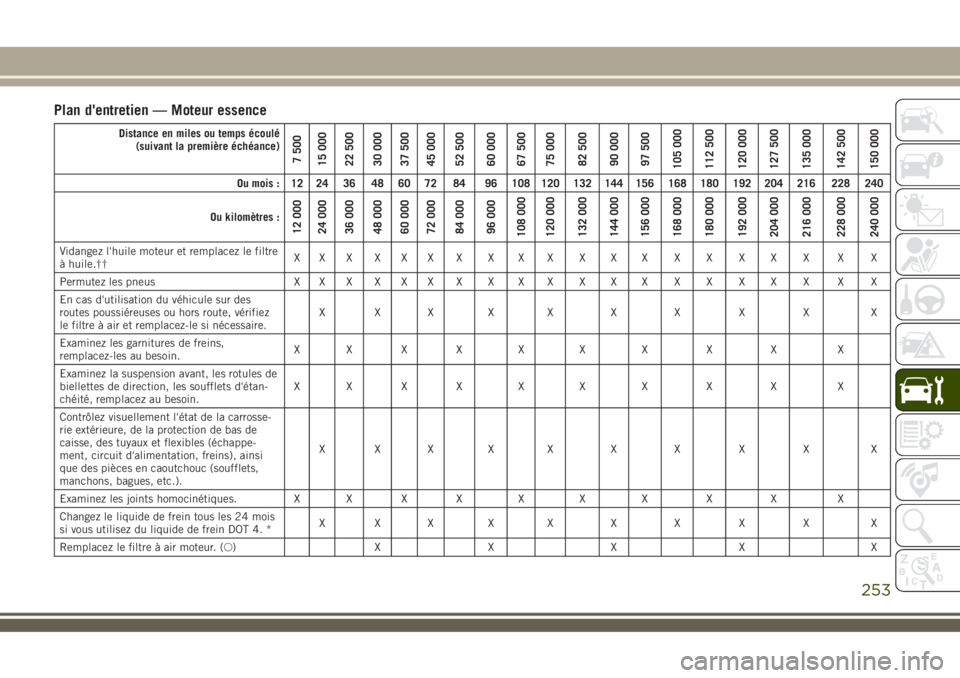

Plan d'entretien — Moteur essence
Distance en miles ou temps écoulé
(suivant la première échéance)
7 500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Ou mois : 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Ou kilomètres :
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Vidangez l'huile moteur et remplacez le filtre
à huile.††XXXXXXXXXXXXXXXXXX X X
Permutez les pneus X X X X X X X X X X X X X X X X X X X X
En cas d'utilisation du véhicule sur des
routes poussiéreuses ou hors route, vérifiez
le filtre à air et remplacez-le si nécessaire.XXX X X X X X X X
Examinez les garnitures de freins,
remplacez-les au besoin.XX X X X X X X X X
Examinez la suspension avant, les rotules de
biellettes de direction, les soufflets d'étan-
chéité, remplacez au besoin.XX X X X X X X X X
Contrôlez visuellement l'état de la carrosse-
rie extérieure, de la protection de bas de
caisse, des tuyaux et flexibles (échappe-
ment, circuit d'alimentation, freins), ainsi
que des pièces en caoutchouc (soufflets,
manchons, bagues, etc.).XXX X X X X X X X
Examinez les joints homocinétiques. X X X X X X X X X X
Changez le liquide de frein tous les 24 mois
si vous utilisez du liquide de frein DOT 4. *XXX X X X X X X X
Remplacez le filtre à air moteur. (○)XXXXX
253

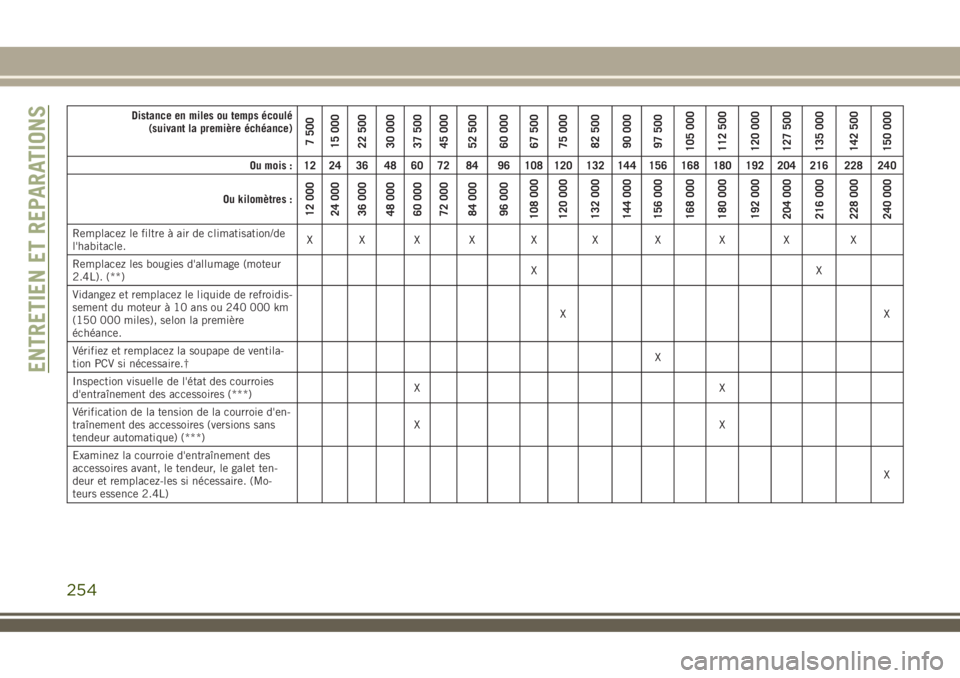

Distance en miles ou temps écoulé
(suivant la première échéance)
7 500
15 000
22 500
30 000
37 500
45 000
52 500
60 000
67 500
75 000
82 500
90 000
97 500
105 000
112 500
120 000
127 500
135 000
142 500
150 000
Ou mois : 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
Ou kilomètres :
12 000
24 000
36 000
48 000
60 000
72 000
84 000
96 000
108 000
120 000
132 000
144 000
156 000
168 000
180 000
192 000
204 000
216 000
228 000
240 000
Remplacez le filtre à air de climatisation/de
l'habitacle.XXXXXXXXX X
Remplacez les bougies d'allumage (moteur
2.4L). (**)XX
Vidangez et remplacez le liquide de refroidis-
sement du moteur à 10 ans ou 240 000 km
(150 000 miles), selon la première
échéance.XX
Vérifiez et remplacez la soupape de ventila-
tion PCV si nécessaire.†X
Inspection visuelle de l'état des courroies
d'entraînement des accessoires (***)XX
Vérification de la tension de la courroie d'en-
traînement des accessoires (versions sans
tendeur automatique) (***)XX
Examinez la courroie d'entraînement des
accessoires avant, le tendeur, le galet ten-
deur et remplacez-les si nécessaire. (Mo-
teurs essence 2.4L)X
ENTRETIEN ET REPARATIONS
254
