2018 JEEP COMPASS Notice d'entretien (in French)

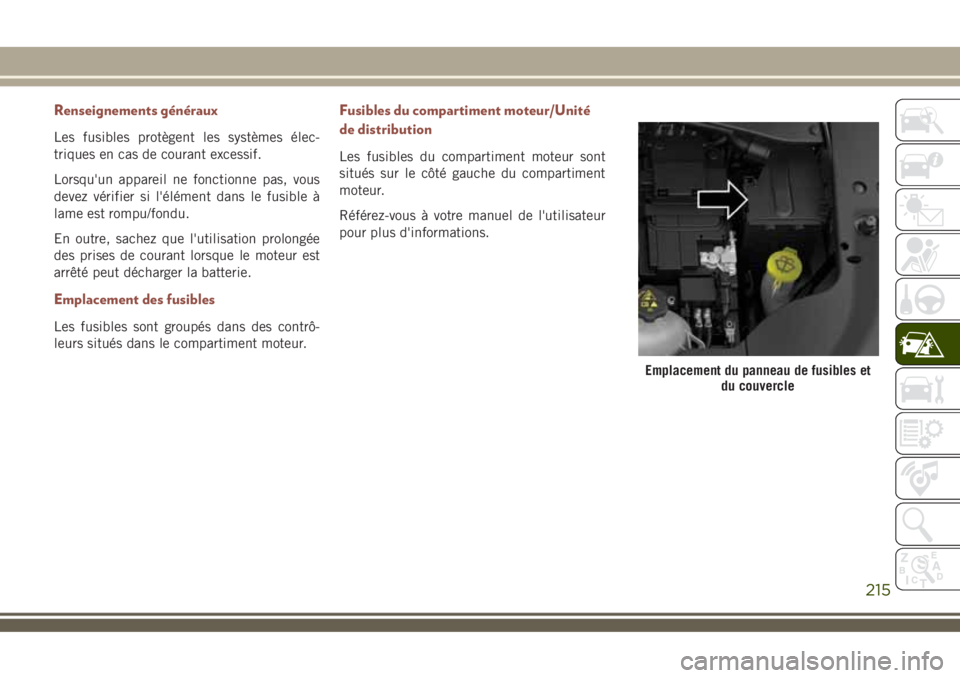

Renseignements généraux
Les fusibles protègent les systèmes élec-
triques en cas de courant excessif.
Lorsqu'un appareil ne fonctionne pas, vous
devez vérifier si l'élément dans le fusible à
lame est rompu/fondu.
En outre, sachez que l'utilisation prolongée
des prises de courant lorsque le moteur est
arrêté peut décharger la batterie.
Emplacement des fusibles
Les fusibles sont groupés dans des contrô-
leurs situés dans le compartiment moteur.
Fusibles du compartiment moteur/Unité
de distribution
Les fusibles du compartiment moteur sont
situés sur le côté gauche du compartiment
moteur.
Référez-vous à votre manuel de l'utilisateur
pour plus d'informations.
Emplacement du panneau de fusibles et
du couvercle
215

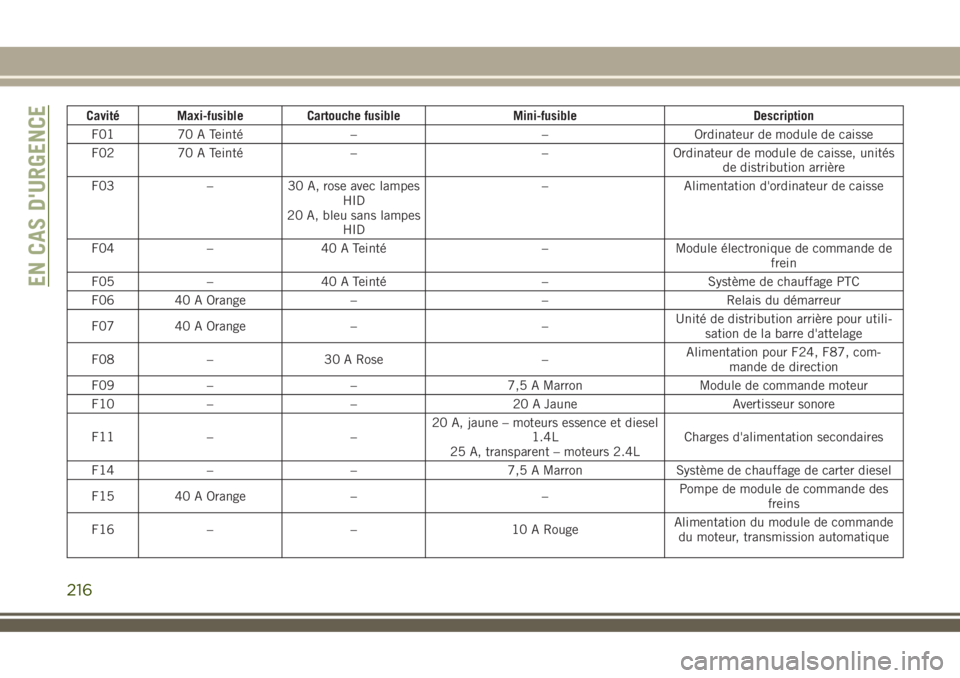

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F01 70 A Teinté – – Ordinateur de module de caisse
F02 70 A Teinté – – Ordinateur de module de caisse, unités
de distribution arrière
F03 – 30 A, rose avec lampes
HID
20 A, bleu sans lampes
HID– Alimentation d'ordinateur de caisse
F04 – 40 A Teinté – Module électronique de commande de
frein
F05 – 40 A Teinté – Système de chauffage PTC
F06 40 A Orange – – Relais du démarreur
F07 40 A Orange – –Unité de distribution arrière pour utili-
sation de la barre d'attelage
F08 – 30 A Rose –Alimentation pour F24, F87, com-
mande de direction
F09 – – 7,5 A Marron Module de commande moteur
F10 – – 20 A Jaune Avertisseur sonore
F11 – –20 A, jaune – moteurs essence et diesel
1.4L
25 A, transparent – moteurs 2.4LCharges d'alimentation secondaires
F14 – – 7,5 A Marron Système de chauffage de carter diesel
F15 40 A Orange – –Pompe de module de commande des
freins
F16 – – 10 A RougeAlimentation du module de commande
du moteur, transmission automatique
EN CAS D'URGENCE
216

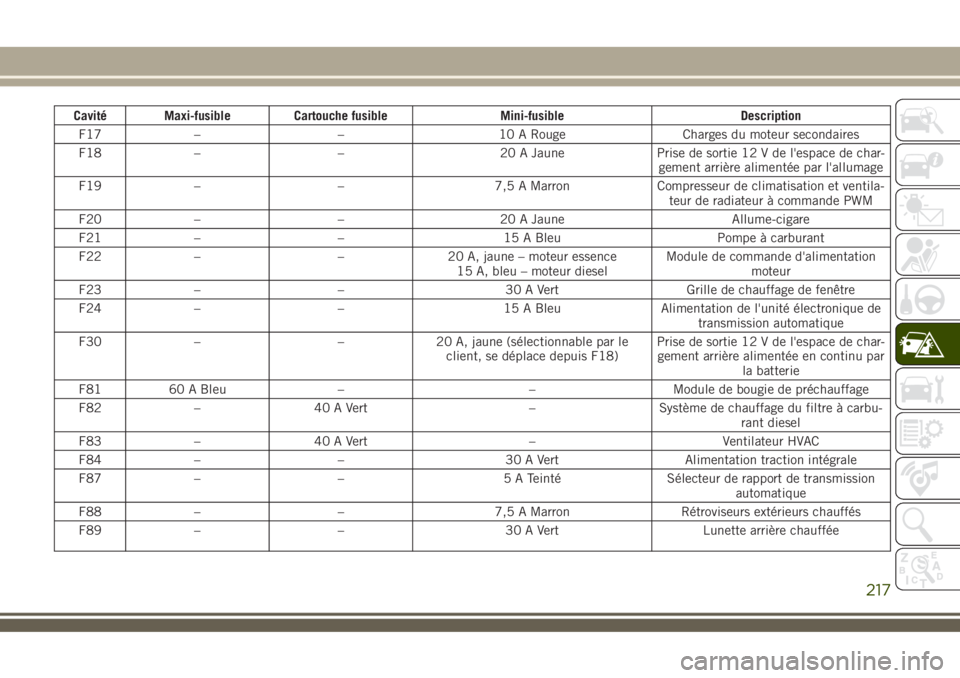

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F17 – – 10 A Rouge Charges du moteur secondaires
F18 – – 20 A Jaune Prise de sortie 12 V de l'espace de char-
gement arrière alimentée par l'allumage
F19 – – 7,5 A Marron Compresseur de climatisation et ventila-
teur de radiateur à commande PWM
F20 – – 20 A Jaune Allume-cigare
F21 – – 15 A Bleu Pompe à carburant
F22 – – 20 A, jaune – moteur essence
15 A, bleu – moteur dieselModule de commande d'alimentation
moteur
F23 – – 30 A Vert Grille de chauffage de fenêtre
F24 – – 15 A Bleu Alimentation de l'unité électronique de
transmission automatique
F30 – – 20 A, jaune (sélectionnable par le
client, se déplace depuis F18)Prise de sortie 12 V de l'espace de char-
gement arrière alimentée en continu par
la batterie
F81 60 A Bleu – – Module de bougie de préchauffage
F82 – 40 A Vert – Système de chauffage du filtre à carbu-
rant diesel
F83 – 40 A Vert – Ventilateur HVAC
F84 – – 30 A Vert Alimentation traction intégrale
F87 – – 5 A Teinté Sélecteur de rapport de transmission
automatique
F88 – – 7,5 A Marron Rétroviseurs extérieurs chauffés
F89 – – 30 A Vert Lunette arrière chauffée
217

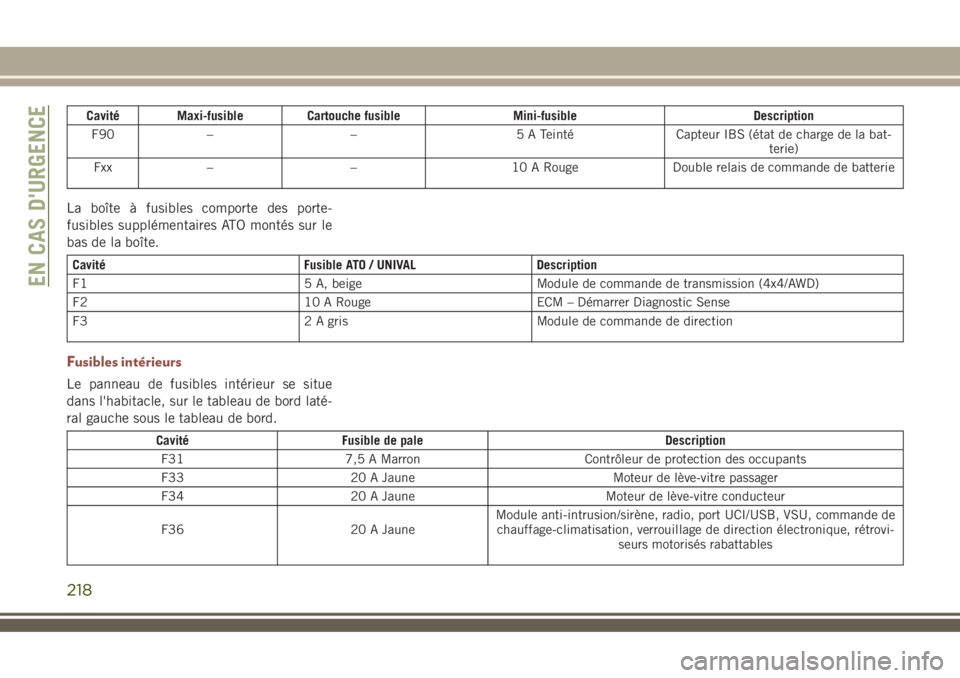

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F90 – – 5 A Teinté Capteur IBS (état de charge de la bat-
terie)
Fxx – – 10 A Rouge Double relais de commande de batterie
La boîte à fusibles comporte des porte-
fusibles supplémentaires ATO montés sur le
bas de la boîte.
Cavité Fusible ATO / UNIVAL Description
F1 5 A, beige Module de commande de transmission (4x4/AWD)
F2 10 A Rouge ECM – Démarrer Diagnostic Sense
F3 2 A gris Module de commande de direction
Fusibles intérieurs
Le panneau de fusibles intérieur se situe
dans l'habitacle, sur le tableau de bord laté-
ral gauche sous le tableau de bord.
Cavité Fusible de pale Description
F31 7,5 A Marron Contrôleur de protection des occupants
F33 20 A Jaune Moteur de lève-vitre passager
F34 20 A Jaune Moteur de lève-vitre conducteur
F36 20 A JauneModule anti-intrusion/sirène, radio, port UCI/USB, VSU, commande de
chauffage-climatisation, verrouillage de direction électronique, rétrovi-
seurs motorisés rabattables
EN CAS D'URGENCE
218

Cavité Fusible de pale Description
F37 10 A RougeTableau de bord, module de commande de transmission, vitesse adap-
tative, soufflerie ECC (HVAC)
F38 20 A Jaune Verrouillage/déverrouillage des portes
F42 7,5 A Marron Module du système de freinage, direction assistée électrique
F43 20 A Jaune Pompe de lave-glace avant et arrière
F47 20 A Jaune Relevage de la fenêtre arrière gauche
F48 20 A Jaune Relevage de la fenêtre arrière droite
F49 7,5 A MarronAide au stationnement, angle mort, stabilisateur de tension, capteur
d'humidité, toit ouvrant, verrouillage de direction électronique, Temp
Sense, rétroviseur, sièges chauffants, détecteur de lumière et de pluie
F50 7,5 A Marron Contrôleur de protection des occupants
F51 7,5 A MarronCommande de chauffage-climatisation électronique, classification des
occupants, caméra de vision arrière, commande de chauffage-
climatisation, réglage du faisceau des projecteurs, Terrain Select, lu-
nette arrière chauffée, barre d'attelage, avertissement haptique de sor-
tie de voie
F53 7,5 A MarronModule de nœud d'allumage sans clé, frein de stationnement élec-
trique, concentrateur RF, bloc d'instruments
F94 15 A BleuSoufflerie ECC (HVAC), réglage du soutien lombaire du siège du
conducteur, prises de courant
219

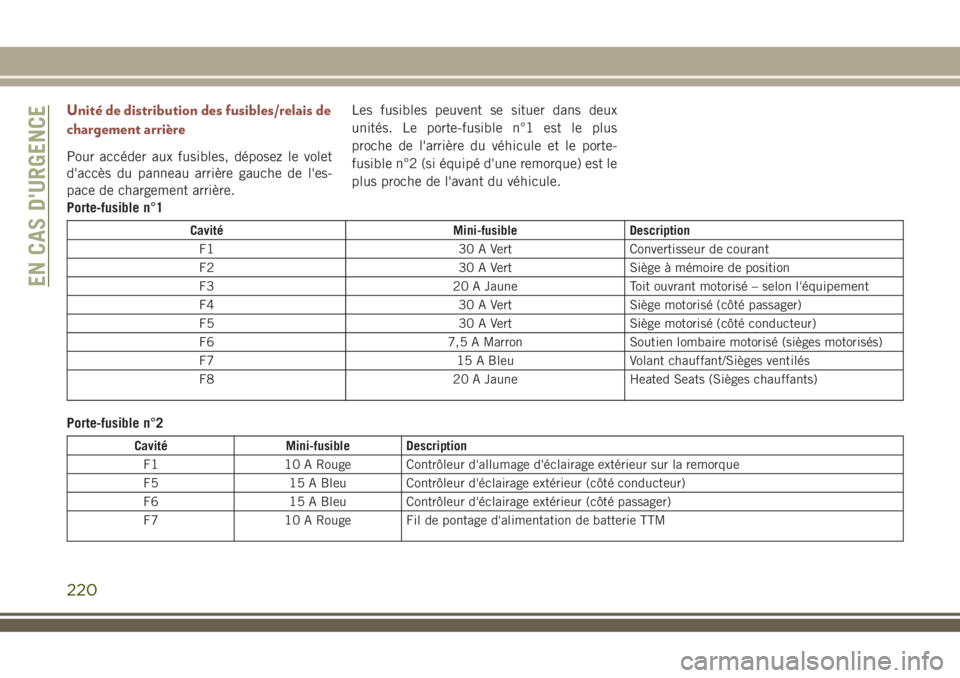

Unité de distribution des fusibles/relais de
chargement arrière
Pour accéder aux fusibles, déposez le volet
d'accès du panneau arrière gauche de l'es-
pace de chargement arrière.Les fusibles peuvent se situer dans deux
unités. Le porte-fusible n°1 est le plus
proche de l'arrière du véhicule et le porte-
fusible n°2 (si équipé d'une remorque) est le
plus proche de l'avant du véhicule.
Porte-fusible n°1
Cavité Mini-fusible Description
F1 30 A Vert Convertisseur de courant
F2 30 A Vert Siège à mémoire de position
F3 20 A Jaune Toit ouvrant motorisé – selon l'équipement
F4 30 A Vert Siège motorisé (côté passager)
F5 30 A Vert Siège motorisé (côté conducteur)
F6 7,5 A Marron Soutien lombaire motorisé (sièges motorisés)
F7 15 A Bleu Volant chauffant/Sièges ventilés
F8 20 A Jaune Heated Seats (Sièges chauffants)
Porte-fusible n°2
Cavité Mini-fusible Description
F1 10 A Rouge Contrôleur d'allumage d'éclairage extérieur sur la remorque
F5 15 A Bleu Contrôleur d'éclairage extérieur (côté conducteur)
F6 15 A Bleu Contrôleur d'éclairage extérieur (côté passager)
F7 10 A Rouge Fil de pontage d'alimentation de batterie TTM
EN CAS D'URGENCE
220

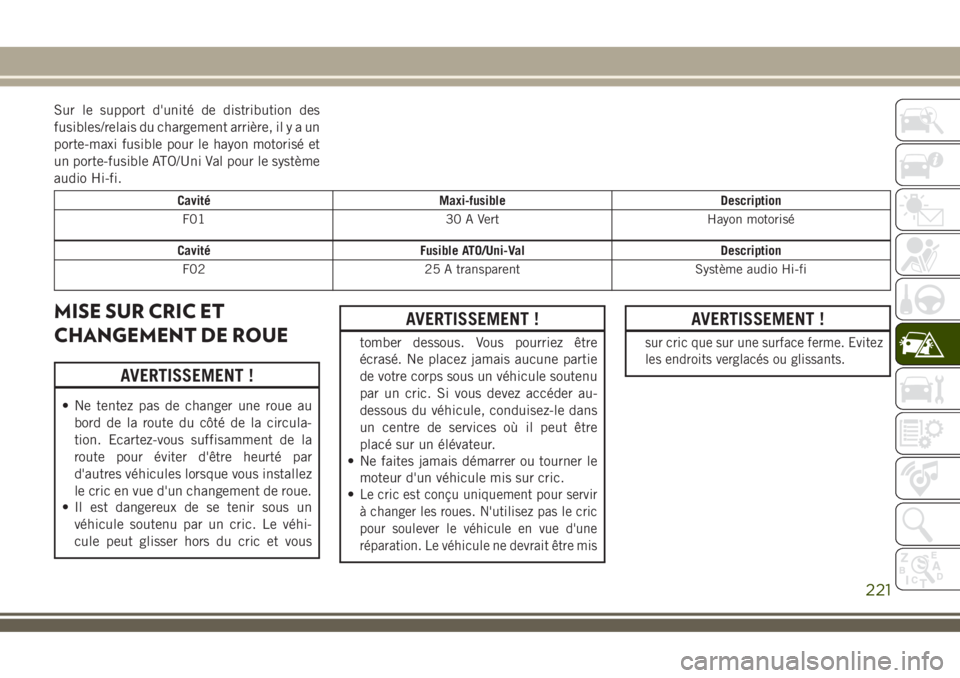

Sur le support d'unité de distribution des
fusibles/relais du chargement arrière, ilyaun
porte-maxi fusible pour le hayon motorisé et
un porte-fusible ATO/Uni Val pour le système
audio Hi-fi.
Cavité Maxi-fusible Description
F01 30 A Vert Hayon motorisé
Cavité Fusible ATO/Uni-Val Description
F02 25 A transparent Système audio Hi-fi
MISE SUR CRIC ET
CHANGEMENT DE ROUE
AVERTISSEMENT !
• Ne tentez pas de changer une roue au
bord de la route du côté de la circula-
tion. Ecartez-vous suffisamment de la
route pour éviter d'être heurté par
d'autres véhicules lorsque vous installez
le cric en vue d'un changement de roue.
• Il est dangereux de se tenir sous un
véhicule soutenu par un cric. Le véhi-
cule peut glisser hors du cric et vous
AVERTISSEMENT !
tomber dessous. Vous pourriez être
écrasé. Ne placez jamais aucune partie
de votre corps sous un véhicule soutenu
par un cric. Si vous devez accéder au-
dessous du véhicule, conduisez-le dans
un centre de services où il peut être
placé sur un élévateur.
• Ne faites jamais démarrer ou tourner le
moteur d'un véhicule mis sur cric.
•
Le cric est conçu uniquement pour servir
à changer les roues. N'utilisez pas le cric
pour soulever le véhicule en vue d'une
réparation. Le véhicule ne devrait être mis
AVERTISSEMENT !
sur cric que sur une surface ferme. Evitez
les endroits verglacés ou glissants.
221

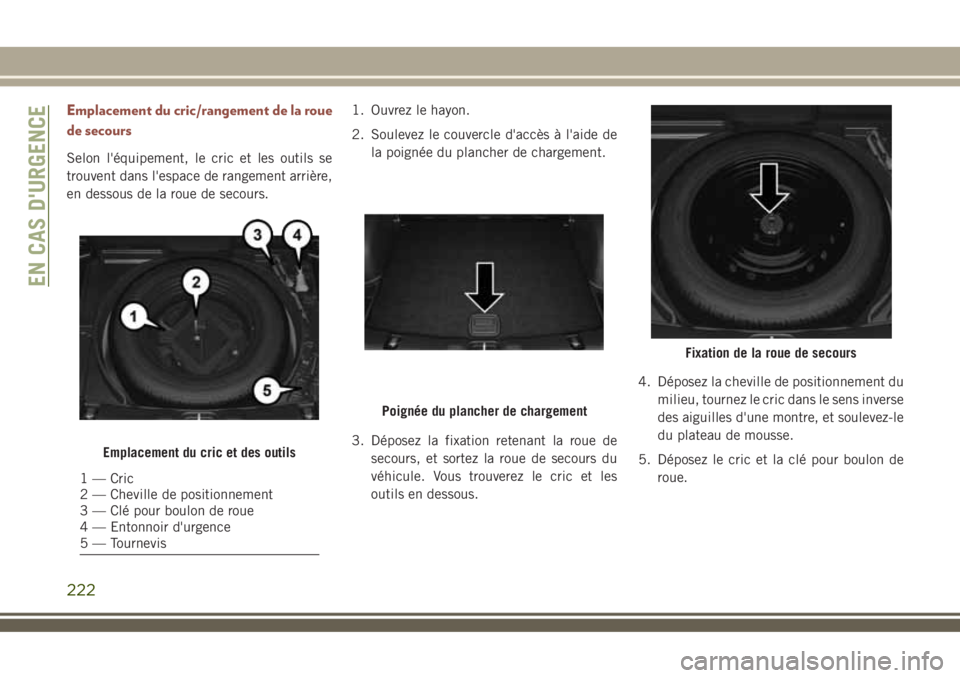

Emplacement du cric/rangement de la roue
de secours
Selon l'équipement, le cric et les outils se
trouvent dans l'espace de rangement arrière,
en dessous de la roue de secours.1. Ouvrez le hayon.
2. Soulevez le couvercle d'accès à l'aide de
la poignée du plancher de chargement.
3. Déposez la fixation retenant la roue de
secours, et sortez la roue de secours du
véhicule. Vous trouverez le cric et les
outils en dessous.4. Déposez la cheville de positionnement du
milieu, tournez le cric dans le sens inverse
des aiguilles d'une montre, et soulevez-le
du plateau de mousse.
5. Déposez le cric et la clé pour boulon de
roue.
Emplacement du cric et des outils
1 — Cric
2 — Cheville de positionnement
3 — Clé pour boulon de roue
4 — Entonnoir d'urgence
5 — Tournevis
Poignée du plancher de chargement
Fixation de la roue de secours
EN CAS D'URGENCE
