2018 JEEP COMPASS Brugs- og vedligeholdelsesvejledning (in Danish)

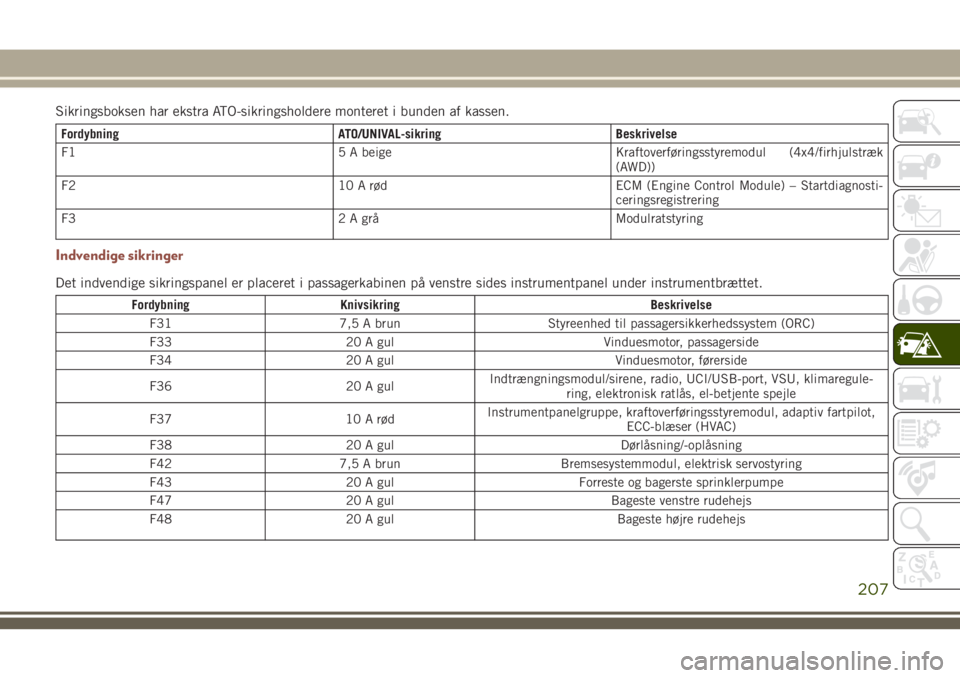

Sikringsboksen har ekstra ATO-sikringsholdere monteret i bunden af kassen.
Fordybning ATO/UNIVAL-sikring Beskrivelse
F1 5 A beige Kraftoverføringsstyremodul (4x4/firhjulstræk
(AWD))
F2 10 A rød ECM (Engine Control Module) – Startdiagnosti-
ceringsregistrering
F3 2 A grå Modulratstyring
Indvendige sikringer
Det indvendige sikringspanel er placeret i passagerkabinen på venstre sides instrumentpanel under instrumentbrættet.
Fordybning Knivsikring Beskrivelse
F31 7,5 A brun Styreenhed til passagersikkerhedssystem (ORC)
F33 20 A gul Vinduesmotor, passagerside
F34 20 A gul Vinduesmotor, førerside
F36 20 A gulIndtrængningsmodul/sirene, radio, UCI/USB-port, VSU, klimaregule-
ring, elektronisk ratlås, el-betjente spejle
F37 10 A rødInstrumentpanelgruppe, kraftoverføringsstyremodul, adaptiv fartpilot,
ECC-blæser (HVAC)
F38 20 A gul Dørlåsning/-oplåsning
F42 7,5 A brun Bremsesystemmodul, elektrisk servostyring
F43 20 A gul Forreste og bagerste sprinklerpumpe
F47 20 A gul Bageste venstre rudehejs
F48 20 A gul Bageste højre rudehejs
207

Fordybning Knivsikring Beskrivelse
F49 7,5 A brunParkeringshjælp, blind vinkel, spændingsstabilisator, luftfugtighedssen-
sor, soltag, elektronisk ratlås, temperatursensor, spejl, opvarmede sæ-
der, lys- og regnsensor
F50 7,5 A brun Styreenhed til passagersikkerhedssystem (ORC)
F51 7,5 A brunElektronisk klimaanlæg, passagerklassifikation, bakkamera, klimaan-
læg, forlygtenivellering, terrænvalg, opvarmet bagrude, anhængertræk,
berøringsadvarsel ved vognbaneskift
F53 7,5 A brunNøglefri tændingsnodemodul, elektrisk parkeringsbremse, RF-hub,
gruppe
F94 15 A blå ECC-blæser (HVAC), justering af lændestøtte i førersæde, elstik
Fordelingsenhed for sikring/relæ i bageste bagagerum
For at få adgang til sikringerne skal du fjerne adgangsdøren fra venstre bagpanel for det bageste lastområde.
Sikringerne kan være indeholdt i to enheder. Sikringsholder nr. 1 ligger tættest på køretøjets bagende, og sikringsholder nr. 2 (hvis udstyret med
anhængertræk) er placeret tættest på forenden af køretøjet.
Sikringsholder nr. 1
Fordybning Minisikring Beskrivelse
F1 30 A grøn Vekselretter
F2 30 A grøn Sædehukommelse
F3 20 A gul Soltag - hvis monteret
F4 30 A grøn El-betjent sæde (passagerside)
F5 30 A grøn El-betjent sæde (førerside)
NØDSITUATION
208

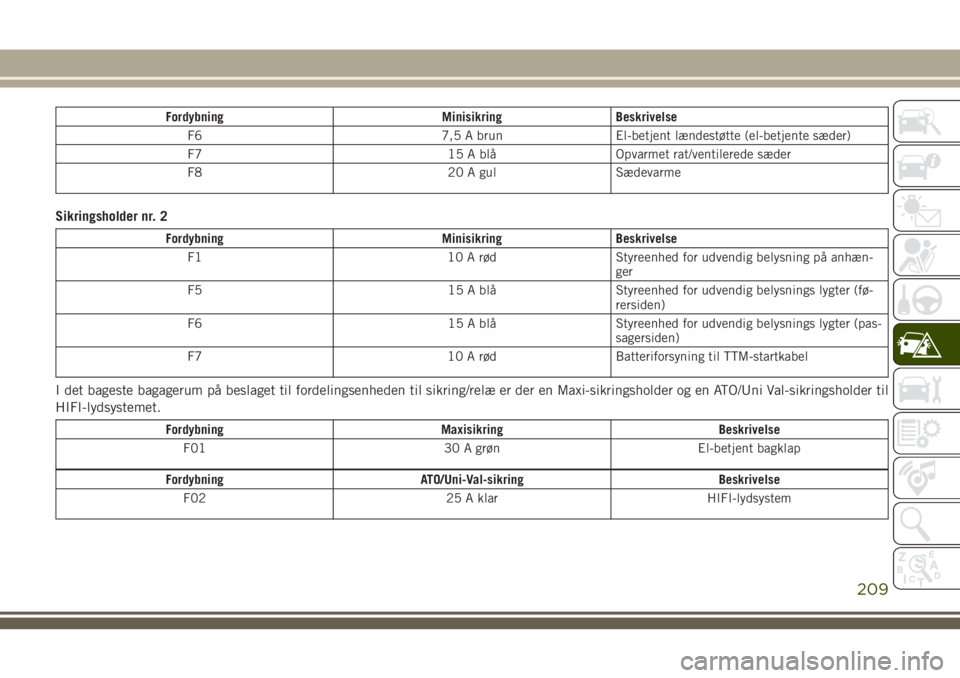

Fordybning Minisikring Beskrivelse
F6 7,5 A brun El-betjent lændestøtte (el-betjente sæder)
F7 15 A blå Opvarmet rat/ventilerede sæder
F8 20 A gul Sædevarme
Sikringsholder nr. 2
Fordybning Minisikring Beskrivelse
F1 10 A rød Styreenhed for udvendig belysning på anhæn-
ger
F5 15 A blå Styreenhed for udvendig belysnings lygter (fø-
rersiden)
F6 15 A blå Styreenhed for udvendig belysnings lygter (pas-
sagersiden)
F7 10 A rød Batteriforsyning til TTM-startkabel
I det bageste bagagerum på beslaget til fordelingsenheden til sikring/relæ er der en Maxi-sikringsholder og en ATO/Uni Val-sikringsholder til
HIFI-lydsystemet.
Fordybning Maxisikring Beskrivelse
F01 30 A grøn El-betjent bagklap
Fordybning ATO/Uni-Val-sikring Beskrivelse
F02 25 A klar HIFI-lydsystem
209

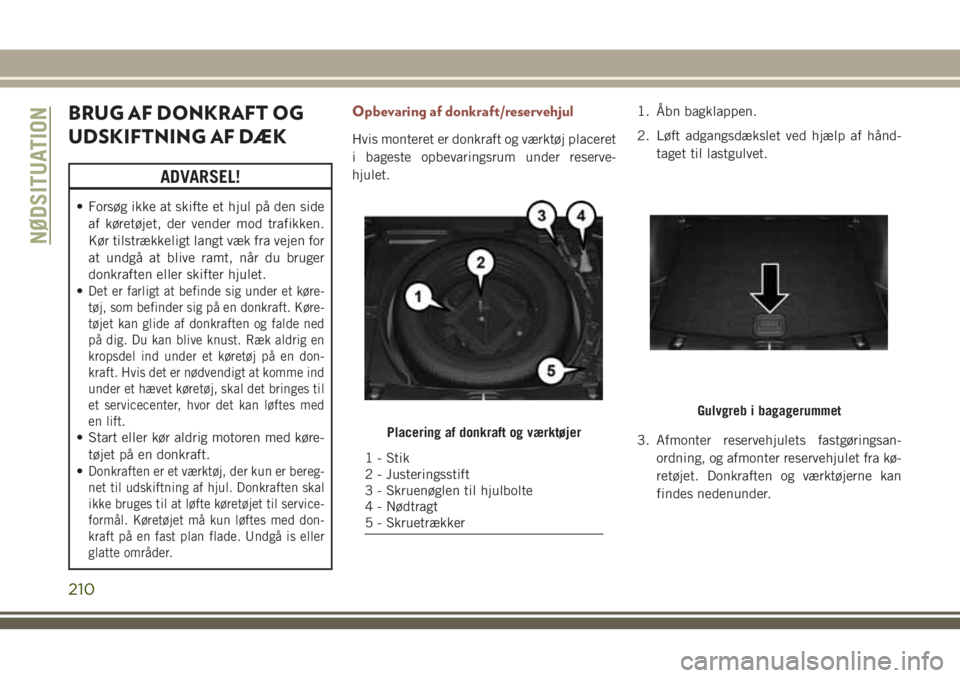

BRUG AF DONKRAFT OG
UDSKIFTNING AF DÆK
ADVARSEL!
• Forsøg ikke at skifte et hjul på den side
af køretøjet, der vender mod trafikken.
Kør tilstrækkeligt langt væk fra vejen for
at undgå at blive ramt, når du bruger
donkraften eller skifter hjulet.
•
Det er farligt at befinde sig under et køre-
tøj, som befinder sig på en donkraft. Køre-
tøjet kan glide af donkraften og falde ned
på dig. Du kan blive knust. Ræk aldrig en
kropsdel ind under et køretøj på en don-
kraft. Hvis det er nødvendigt at komme ind
under et hævet køretøj, skal det bringes til
et servicecenter, hvor det kan løftes med
en lift.
• Start eller kør aldrig motoren med køre-
tøjet på en donkraft.
•
Donkraften er et værktøj, der kun er bereg-
net til udskiftning af hjul. Donkraften skal
ikke bruges til at løfte køretøjet til service-
formål. Køretøjet må kun løftes med don-
kraft på en fast plan flade. Undgå is eller
glatte områder.
Opbevaring af donkraft/reservehjul
Hvis monteret er donkraft og værktøj placeret
i bageste opbevaringsrum under reserve-
hjulet.1. Åbn bagklappen.
2. Løft adgangsdækslet ved hjælp af hånd-
taget til lastgulvet.
3. Afmonter reservehjulets fastgøringsan-
ordning, og afmonter reservehjulet fra kø-
retøjet. Donkraften og værktøjerne kan
findes nedenunder.
Placering af donkraft og værktøjer
1 - Stik
2 - Justeringsstift
3 - Skruenøglen til hjulbolte
4 - Nødtragt
5 - Skruetrækker
Gulvgreb i bagagerummet
NØDSITUATION
210

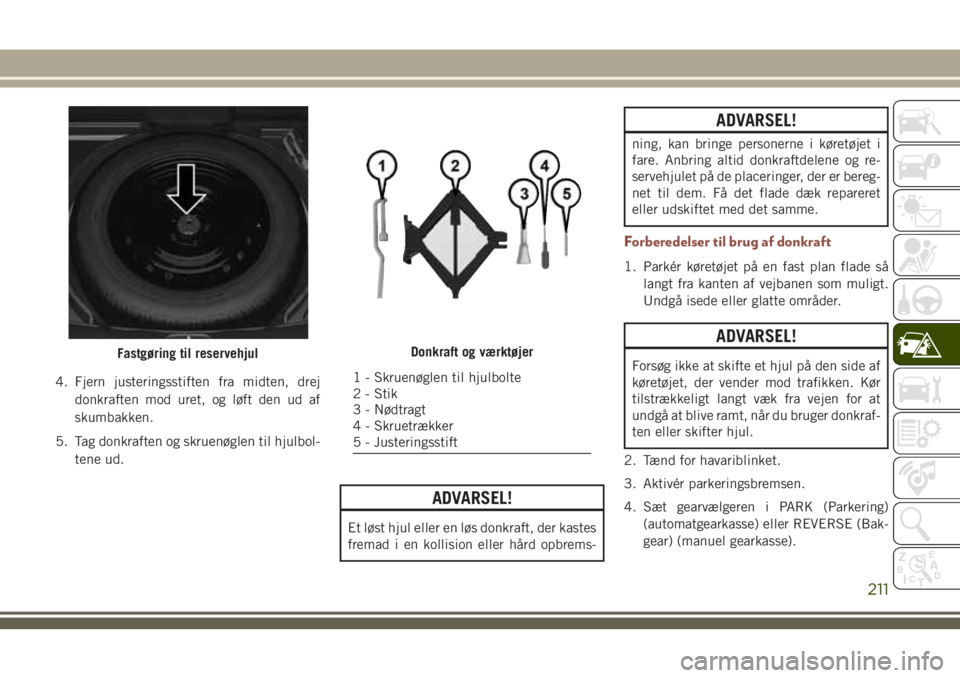

4. Fjern justeringsstiften fra midten, drej
donkraften mod uret, og løft den ud af
skumbakken.
5. Tag donkraften og skruenøglen til hjulbol-
tene ud.
ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård opbrems-
ADVARSEL!
ning, kan bringe personerne i køretøjet i
fare. Anbring altid donkraftdelene og re-
servehjulet på de placeringer, der er bereg-
net til dem. Få det flade dæk repareret
eller udskiftet med det samme.
Forberedelser til brug af donkraft
1. Parkér køretøjet på en fast plan flade så
langt fra kanten af vejbanen som muligt.
Undgå isede eller glatte områder.
ADVARSEL!
Forsøg ikke at skifte et hjul på den side af
køretøjet, der vender mod trafikken. Kør
tilstrækkeligt langt væk fra vejen for at
undgå at blive ramt, når du bruger donkraf-
ten eller skifter hjul.
2. Tænd for havariblinket.
3. Aktivér parkeringsbremsen.
4. Sæt gearvælgeren i PARK (Parkering)
(automatgearkasse) eller REVERSE (Bak-
gear) (manuel gearkasse).Fastgøring til reservehjulDonkraft og værktøjer
1 - Skruenøglen til hjulbolte
2 - Stik
3 - Nødtragt
4 - Skruetrækker
5 - Justeringsstift
211

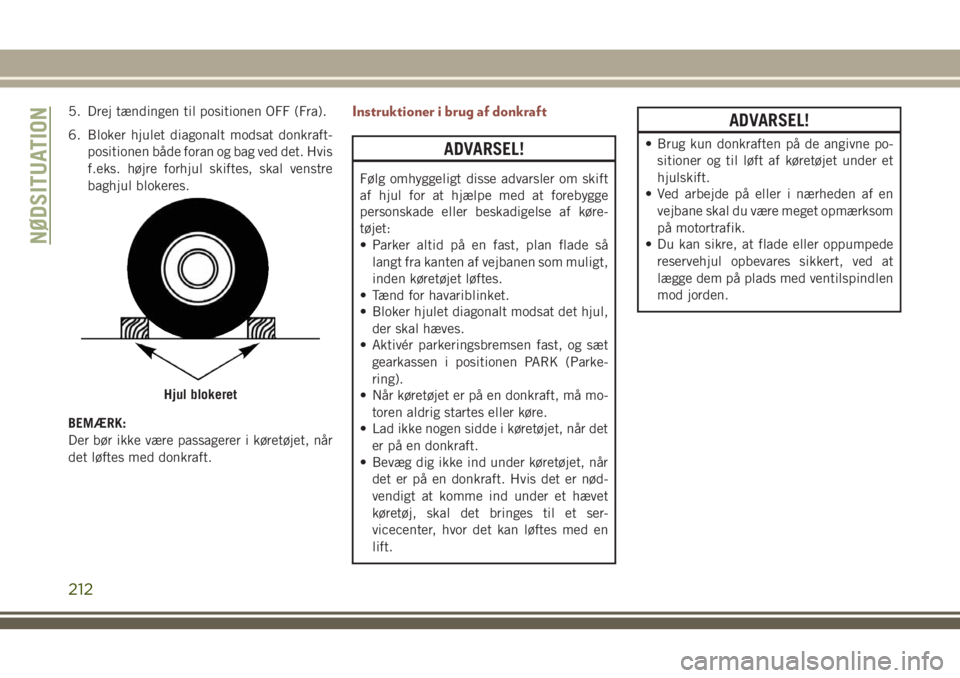

5. Drej tændingen til positionen OFF (Fra).
6. Bloker hjulet diagonalt modsat donkraft-
positionen både foran og bag ved det. Hvis
f.eks. højre forhjul skiftes, skal venstre
baghjul blokeres.
BEMÆRK:
Der bør ikke være passagerer i køretøjet, når
det løftes med donkraft.Instruktioner i brug af donkraft
ADVARSEL!
Følg omhyggeligt disse advarsler om skift
af hjul for at hjælpe med at forebygge
personskade eller beskadigelse af køre-
tøjet:
• Parker altid på en fast, plan flade så
langt fra kanten af vejbanen som muligt,
inden køretøjet løftes.
• Tænd for havariblinket.
• Bloker hjulet diagonalt modsat det hjul,
der skal hæves.
• Aktivér parkeringsbremsen fast, og sæt
gearkassen i positionen PARK (Parke-
ring).
• Når køretøjet er på en donkraft, må mo-
toren aldrig startes eller køre.
• Lad ikke nogen sidde i køretøjet, når det
er på en donkraft.
• Bevæg dig ikke ind under køretøjet, når
det er på en donkraft. Hvis det er nød-
vendigt at komme ind under et hævet
køretøj, skal det bringes til et ser-
vicecenter, hvor det kan løftes med en
lift.
ADVARSEL!
• Brug kun donkraften på de angivne po-
sitioner og til løft af køretøjet under et
hjulskift.
• Ved arbejde på eller i nærheden af en
vejbane skal du være meget opmærksom
på motortrafik.
• Du kan sikre, at flade eller oppumpede
reservehjul opbevares sikkert, ved at
lægge dem på plads med ventilspindlen
mod jorden.
Hjul blokeret
NØDSITUATION
212

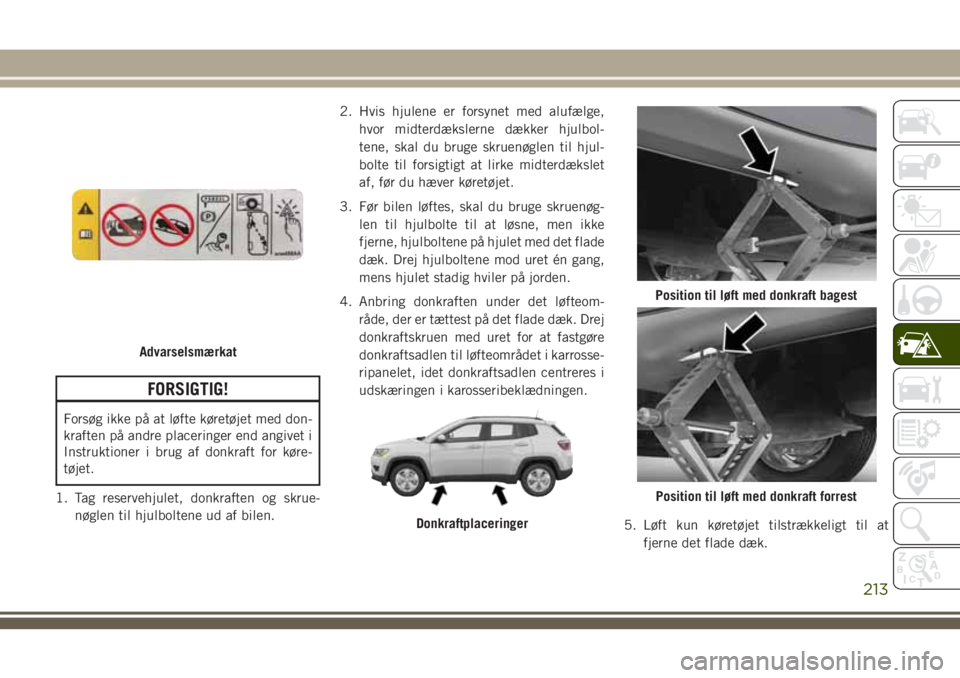

FORSIGTIG!
Forsøg ikke på at løfte køretøjet med don-
kraften på andre placeringer end angivet i
Instruktioner i brug af donkraft for køre-
tøjet.
1. Tag reservehjulet, donkraften og skrue-
nøglen til hjulboltene ud af bilen.2. Hvis hjulene er forsynet med alufælge,
hvor midterdækslerne dækker hjulbol-
tene, skal du bruge skruenøglen til hjul-
bolte til forsigtigt at lirke midterdækslet
af, før du hæver køretøjet.
3. Før bilen løftes, skal du bruge skruenøg-
len til hjulbolte til at løsne, men ikke
fjerne, hjulboltene på hjulet med det flade
dæk. Drej hjulboltene mod uret én gang,
mens hjulet stadig hviler på jorden.
4. Anbring donkraften under det løfteom-
råde, der er tættest på det flade dæk. Drej
donkraftskruen med uret for at fastgøre
donkraftsadlen til løfteområdet i karrosse-
ripanelet, idet donkraftsadlen centreres i
udskæringen i karosseribeklædningen.
5. Løft kun køretøjet tilstrækkeligt til at
fjerne det flade dæk.
Advarselsmærkat
Donkraftplaceringer
Position til løft med donkraft bagest
Position til løft med donkraft forrest
213

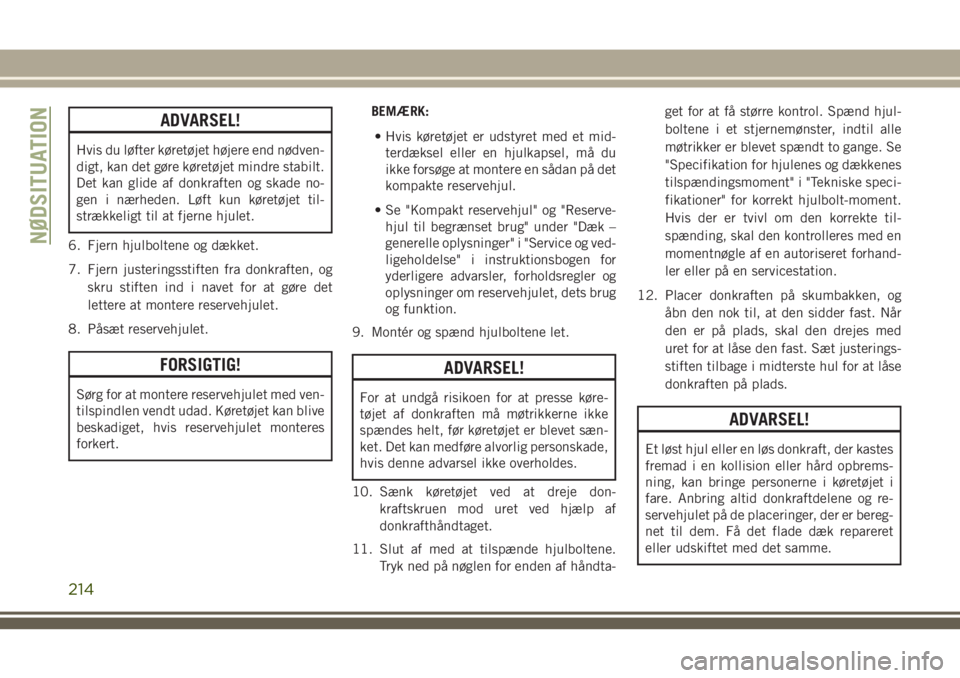

ADVARSEL!
Hvis du løfter køretøjet højere end nødven-
digt, kan det gøre køretøjet mindre stabilt.
Det kan glide af donkraften og skade no-
gen i nærheden. Løft kun køretøjet til-
strækkeligt til at fjerne hjulet.
6. Fjern hjulboltene og dækket.
7. Fjern justeringsstiften fra donkraften, og
skru stiften ind i navet for at gøre det
lettere at montere reservehjulet.
8. Påsæt reservehjulet.
FORSIGTIG!
Sørg for at montere reservehjulet med ven-
tilspindlen vendt udad. Køretøjet kan blive
beskadiget, hvis reservehjulet monteres
forkert.BEMÆRK:
• Hvis køretøjet er udstyret med et mid-
terdæksel eller en hjulkapsel, må du
ikke forsøge at montere en sådan på det
kompakte reservehjul.
• Se "Kompakt reservehjul" og "Reserve-
hjul til begrænset brug" under "Dæk –
generelle oplysninger" i "Service og ved-
ligeholdelse" i instruktionsbogen for
yderligere advarsler, forholdsregler og
oplysninger om reservehjulet, dets brug
og funktion.
9. Montér og spænd hjulboltene let.
ADVARSEL!
For at undgå risikoen for at presse køre-
tøjet af donkraften må møtrikkerne ikke
spændes helt, før køretøjet er blevet sæn-
ket. Det kan medføre alvorlig personskade,
hvis denne advarsel ikke overholdes.
10. Sænk køretøjet ved at dreje don-
kraftskruen mod uret ved hjælp af
donkrafthåndtaget.
11. Slut af med at tilspænde hjulboltene.
Tryk ned på nøglen for enden af håndta-get for at få større kontrol. Spænd hjul-
boltene i et stjernemønster, indtil alle
møtrikker er blevet spændt to gange. Se
"Specifikation for hjulenes og dækkenes
tilspændingsmoment" i "Tekniske speci-
fikationer" for korrekt hjulbolt-moment.
Hvis der er tvivl om den korrekte til-
spænding, skal den kontrolleres med en
momentnøgle af en autoriseret forhand-
ler eller på en servicestation.
12. Placer donkraften på skumbakken, og
åbn den nok til, at den sidder fast. Når
den er på plads, skal den drejes med
uret for at låse den fast. Sæt justerings-
stiften tilbage i midterste hul for at låse
donkraften på plads.
ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård opbrems-
ning, kan bringe personerne i køretøjet i
fare. Anbring altid donkraftdelene og re-
servehjulet på de placeringer, der er bereg-
net til dem. Få det flade dæk repareret
eller udskiftet med det samme.
NØDSITUATION
214
