ADVARSEL!
Der opstår en kortvarig høj spænding i
pærernes fatning i HID-forlygterne, når
forlygtekontakten tændes. Systemet kan
forårsage alvorligt elektrisk stød, hvis det
ikke serviceres korrekt. Kontakt din auto-
riserede forhandler angående service.
Udskiftning af udvendige pærer
Forlygter
Halogenfjern- og nærlys
Pærerne kan tilgås fra hjulforingen med føl-
gende procedure:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér forlygtepærens sokkel.
4. Drej forlygtens pæresokkel mod uret, og
træk den udad.5. Tryk på låsetappen på forlygtepærens stik,
og fjern pæren og fatningen.
6. Sæt den nye forlygtepære i, og sørg for, at
den sidder forsvarligt fast.
7. Monter forlygtepæren og -fatningen. Drej
den med uret, og sørg for, at den sidder
forsvarligt fast.
8. Genmontér hjulforingen.
Forlygte
1 – Pæresokkel til nærlys
2 – Pæresokkel til fjernlys
Forlygtepærens fatning
199

BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler.
ADVARSEL!
Udskift kun lygter med slukket motor. Sørg
også for, at motoren er kold, for at undgå
risikoen for forbrændinger.
Blinklys/positionslys/dagkørelys
Gør følgende for at udskifte pærer:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér de elektriske stik.
4. For pæren til dagkørelys skal du tage fat
om pæren ved låsetapperne øverst og i
bunden, klemme til og fjerne pæren.
5. Pæren til dagkørelys udskiftes forsigtigt
ved at skubbe pæren mod huset. De øver-
ste og nederste låsetapper skal "klikke" for
at sikre, at pæren sidder korrekt.6. For blinklyspære skal du dreje mod uret
og fjerne pæren og pærefatningen. Træk i
pæren aksialt for at afmontere den fra
fatningen.
7. Monter pæren og fatningerne, og drej dem
med uret, og sørg for, at de sidder forsvar-
ligt fast.
8. Tilslut elstikkene igen.
9. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler.
Tågeforlygter
Gør følgende for at udskifte pærer:
1. Drej forhjulene helt.
2. Fjern hjulforingen.
3. Afmontér elstikket ved at trykke på elstik-
kets tap.
4. Drej pæren mod uret, og udskift derefter
pæren.5. Indsæt en ny pære i fatningen, og sørg for,
at den sidder forsvarligt fast.
6. Tilslut elstikket igen.
7. Genmontér hjulforingen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto-
riseret forhandler.

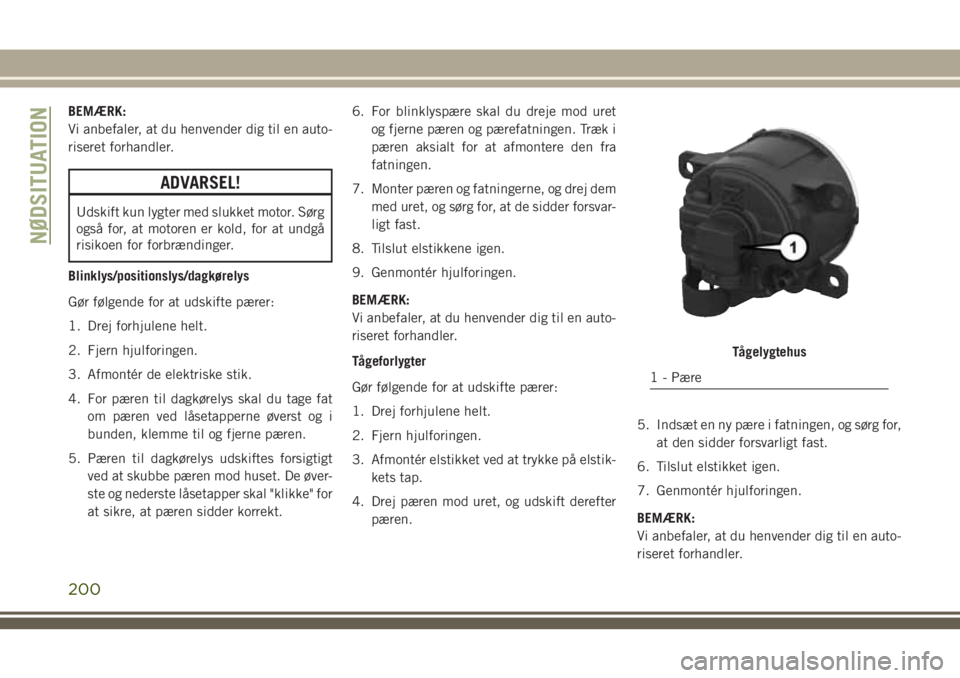

Tågelygtehus
1 - Pære
NØDSITUATION
200

Bageste sidebaglygter
Indeholder følgende:
• Positionslys
• Bremselys
• Blinklys
Gør følgende for at udskifte pærer:
1. Åbn bagklappen.
2. Brug et passende værktøj til afmontering
af fastgørelsesanordningerne.
3. Frakobl elstikket ved at trykke på
frigørelsesmekanismen.
4. Afmontér den bageste sidebaglygte ved at
skubbe den væk fra bagsiden af køretøjet.

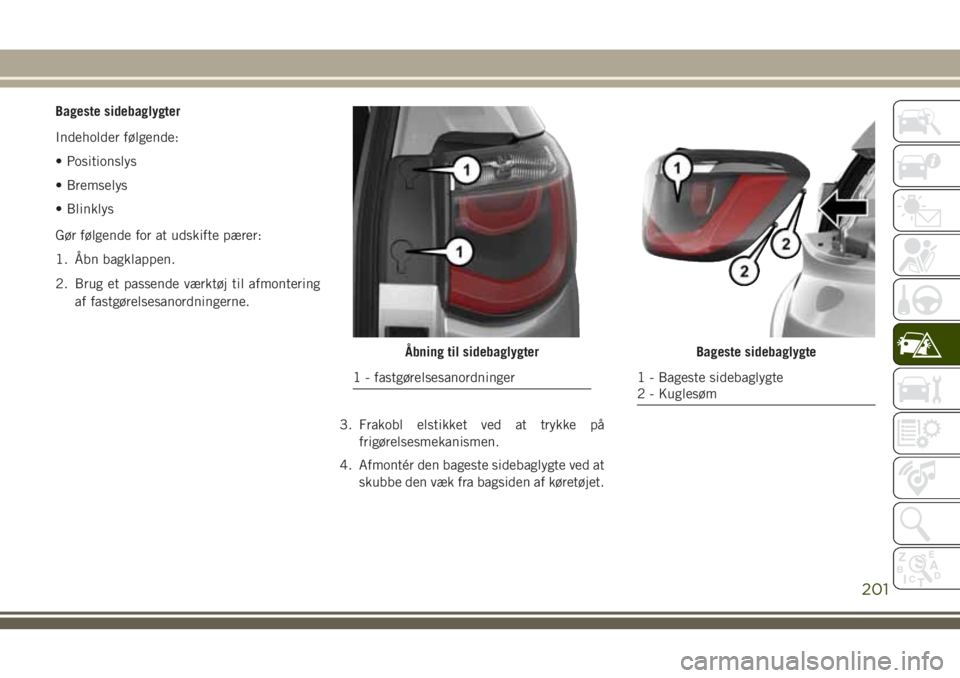

Åbning til sidebaglygter
1 - fastgørelsesanordninger
Bageste sidebaglygte
1 - Bageste sidebaglygte
2 - Kuglesøm
201

5. Udskift pæren efter behov ved at dreje og
afmontere pærehuset.
6. Sæt den nye pære i, og sørg for, at den
sidder forsvarligt fast.
7. Placer bageste sidelygteenhed på bilen
igen.8. Tilslut elstikket igen.
9. Monter karrosseriets sidelygte. Sørg for at
justere kuglesømmene.
10. Montér fastgørelsesanordningerne, og
spænd karosseriets sidelygteenhed.
11. Luk så bagklappen.Tågebaglygter
1. Brug et egnet ikke-ridsende værktøj til
forsigtigt at lirke i den indvendige kant af
tågelygten for at frigøre klik-funktionerne.
2. Frakobl elstikket ved at trykke ned på
låsemekanismen.
3. Afmontér fatningen ved at dreje den mod
uret og fjerne den fra lygten.
4. Træk i pæren for at afmontere den fra
fatningen.
5. Udskift pæren, og drej fatningen med uret
for at geninstallere.
6. Tilslut elstikket igen.
7. Monter lygten igen ved at klikke på lå-
setapfunktionerne i de venstre og højre
kanter af tågelygten.
Baklygter
1. Åbn bagklappen.
2. Brug et passende værktøj til at afmontere
adgangspanelet til karosseriets sidelam-
per, og fjern bagklappens dæksel til
bagklaplygterne.

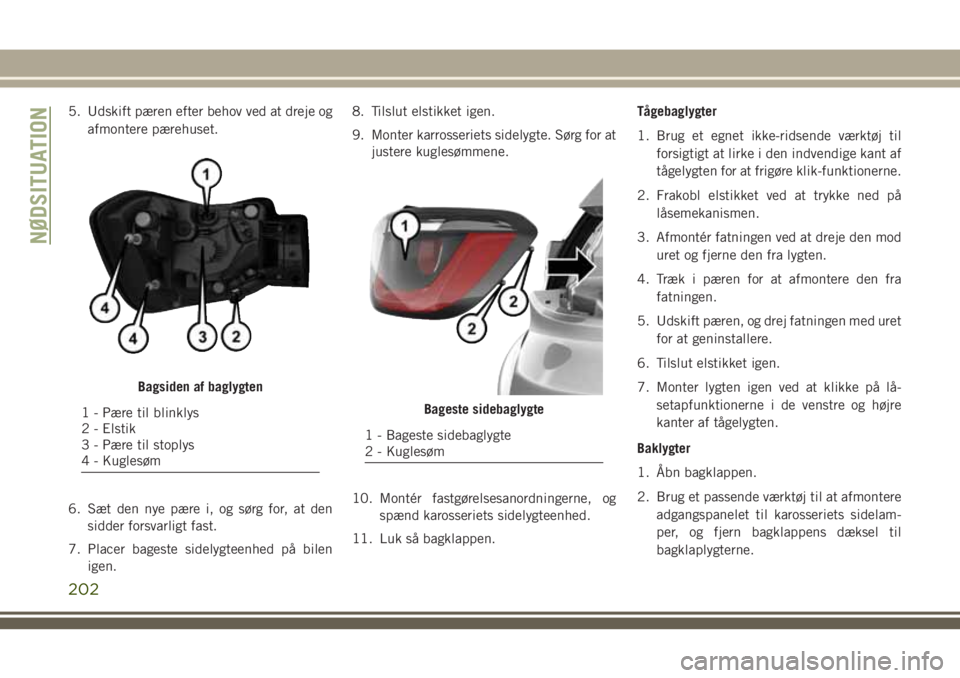

Bagsiden af baglygten
1 - Pære til blinklys
2 - Elstik
3 - Pære til stoplys
4 - KuglesømBageste sidebaglygte
1 - Bageste sidebaglygte
2 - Kuglesøm
NØDSITUATION
202

3. Frakobl elstikket ved at trykke på
frigørelsesmekanismen.
4. Fjern og udskift pæren, og sørg for, at den
sidder forsvarligt fast.
5. Tilslut elstikket igen.
6. Monter adgangspanelerne igen, og sørg
for, at de sidder forsvarligt fast.
7. Luk så bagklappen.

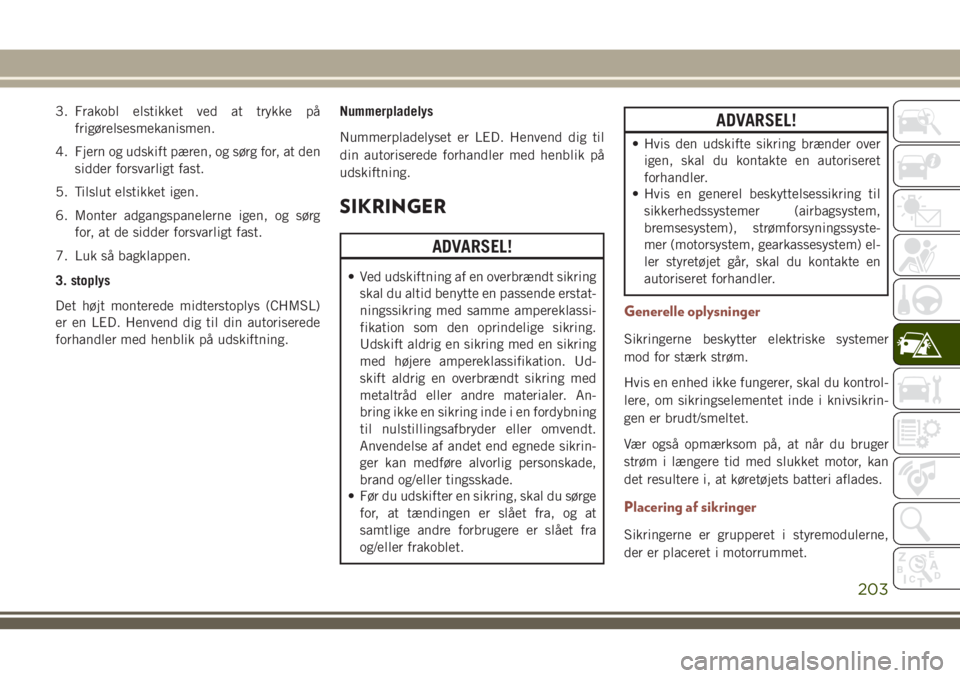

3. stoplys
Det højt monterede midterstoplys (CHMSL)
er en LED. Henvend dig til din autoriserede
forhandler med henblik på udskiftning.Nummerpladelys
Nummerpladelyset er LED. Henvend dig til
din autoriserede forhandler med henblik på
udskiftning.
SIKRINGER
ADVARSEL!
• Ved udskiftning af en overbrændt sikring
skal du altid benytte en passende erstat-
ningssikring med samme ampereklassi-
fikation som den oprindelige sikring.
Udskift aldrig en sikring med en sikring
med højere ampereklassifikation. Ud-
skift aldrig en overbrændt sikring med
metaltråd eller andre materialer. An-
bring ikke en sikring inde i en fordybning
til nulstillingsafbryder eller omvendt.
Anvendelse af andet end egnede sikrin-
ger kan medføre alvorlig personskade,
brand og/eller tingsskade.
• Før du udskifter en sikring, skal du sørge
for, at tændingen er slået fra, og at
samtlige andre forbrugere er slået fra
og/eller frakoblet.
ADVARSEL!
• Hvis den udskifte sikring brænder over
igen, skal du kontakte en autoriseret
forhandler.
• Hvis en generel beskyttelsessikring til
sikkerhedssystemer (airbagsystem,
bremsesystem), strømforsyningssyste-
mer (motorsystem, gearkassesystem) el-
ler styretøjet går, skal du kontakte en
autoriseret forhandler.
Generelle oplysninger
Sikringerne beskytter elektriske systemer
mod for stærk strøm.
Hvis en enhed ikke fungerer, skal du kontrol-
lere, om sikringselementet inde i knivsikrin-
gen er brudt/smeltet.
Vær også opmærksom på, at når du bruger
strøm i længere tid med slukket motor, kan
det resultere i, at køretøjets batteri aflades.
Placering af sikringer
Sikringerne er grupperet i styremodulerne,
der er placeret i motorrummet.
203

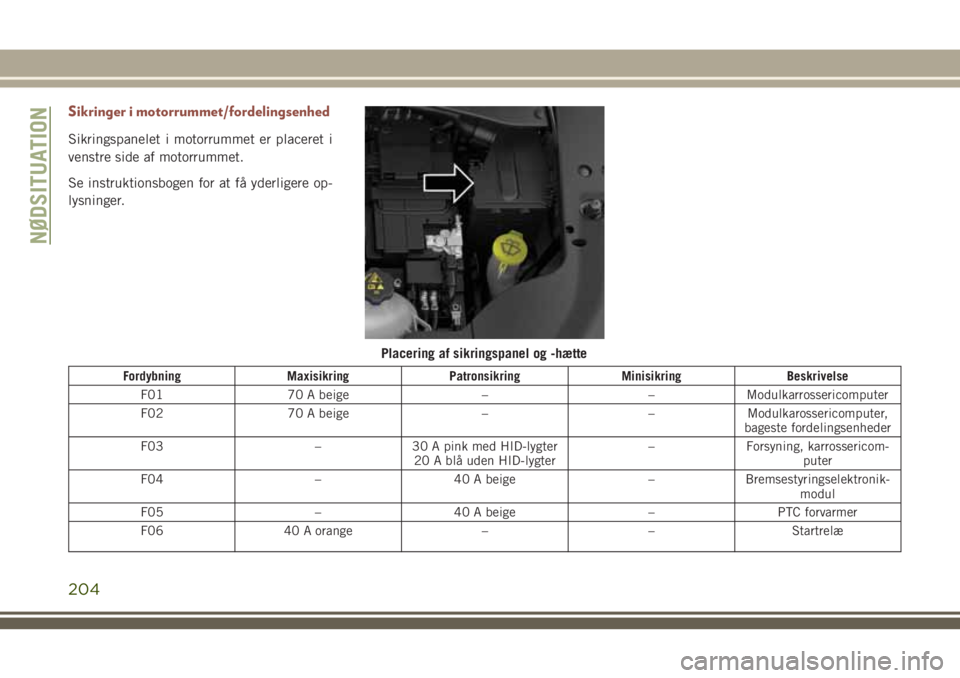

Sikringer i motorrummet/fordelingsenhed
Sikringspanelet i motorrummet er placeret i
venstre side af motorrummet.
Se instruktionsbogen for at få yderligere op-
lysninger.
Fordybning Maxisikring Patronsikring Minisikring Beskrivelse
F01 70 A beige – – Modulkarrossericomputer
F02 70 A beige – – Modulkarossericomputer,
bageste fordelingsenheder
F03 – 30 A pink med HID-lygter
20 A blå uden HID-lygter– Forsyning, karrossericom-
puter
F04 – 40 A beige – Bremsestyringselektronik-
modul
F05 – 40 A beige – PTC forvarmer
F06 40 A orange – – Startrelæ
Placering af sikringspanel og -hætte
NØDSITUATION
204

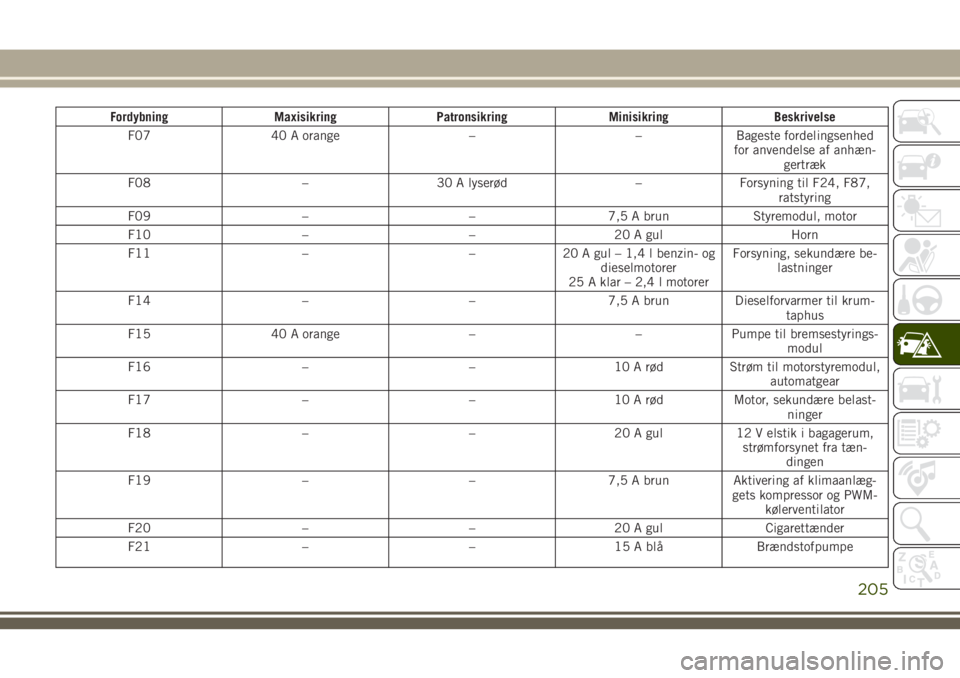

Fordybning Maxisikring Patronsikring Minisikring Beskrivelse
F07 40 A orange – – Bageste fordelingsenhed
for anvendelse af anhæn-
gertræk
F08 – 30 A lyserød – Forsyning til F24, F87,
ratstyring
F09 – – 7,5 A brun Styremodul, motor
F10 – – 20 A gul Horn
F11 – – 20 A gul – 1,4 l benzin- og
dieselmotorer
25 A klar – 2,4 l motorerForsyning, sekundære be-
lastninger
F14 – – 7,5 A brun Dieselforvarmer til krum-
taphus
F15 40 A orange – – Pumpe til bremsestyrings-
modul
F16 – – 10 A rød Strøm til motorstyremodul,
automatgear
F17 – – 10 A rød Motor, sekundære belast-
ninger
F18 – – 20 A gul 12 V elstik i bagagerum,
strømforsynet fra tæn-
dingen
F19 – – 7,5 A brun Aktivering af klimaanlæg-
gets kompressor og PWM-
kølerventilator
F20 – – 20 A gul Cigarettænder
F21 – – 15 A blå Brændstofpumpe
205

Fordybning Maxisikring Patronsikring Minisikring Beskrivelse
F22 – – 20 A gul – benzinmotor
15 A blå – dieselmotorStrømstyremodul, motor
F23 – – 30 A grøn Rudevarmergitter
F24 – – 15 A blå Forsyning fra elektronisk
enhed til automatgear
F30 – – 20 A gul (kan vælges af
kunden ved at flytte fra
F18)12 V elstik i bagagerum,
konstant strømforsyning fra
batteri
F81 60 A blå – – Gløderørmodul
F82 – 40 A grøn – Dieselforvarmer til brænd-
stoffilter
F83 – 40 A grøn – HVAC-ventilator
F84 – – 30 A grøn Strømforsyning til firhjuls-
træk
F87 – – 5 A beige Gearvælger til automatgear
F88 – – 7,5 A brun Opvarmede sidespejle
F89 – – 30 A grøn Opvarmet bagrude
F90 – – 5 A beige IBS-sensor (batteriets lade-
tilstand)
Fxx – – 10 A rød Dobbelt batteristyrerelæ
