KENNISMAKING MET DE AUTO
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
auto gemaakt is en hoe hij werkt.
Daarom adviseren wij u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen onmiddellijk zien wat
hier beschreven is.INSTRUMENTENPANEEL........8
DE SLEUTELS................9
CONTACTSLOT..............10
FIAT CODE.................11
PORTIEREN................12
STOELEN..................14
HOOFDSTEUNEN............17
STUURWIEL................18
ACHTERUITKIJKSPIEGELS......19
BUITENVERLICHTING..........20
INTERIEURVERLICHTING.......24
RUITENSPROEIER / WISSER.....25
KLIMAATREGELING...........27
ELEKTRISCHE RUITBEDIENING . . .33
MOTORKAP................34
ELEKTRISCHE
STUURBEKRACHTIGING
"DUALDRIVE"...............35
BAGAGERUIMTE.............36
VERSIE MET LPG-SYSTEEM.....38
7

INSTRUMENTENPANEEL
1. Verstelbare luchtroosters aan de zijkant 2. Linkerhendel: richtingaanwijzers, grootlicht, knippermodus
3. Instrumentenpaneel 4. Bedieningstoetsen op stuurwiel 5. Rechterhendel: ruitenwisser / ruitensproeier, instelling
gevoeligheidsniveau regensensor 6.Uconnect™7. Bedieningsknoppen 8. Frontairbag passagier (waar
aanwezig) 9. Verstelbare middelste luchtroosters 10. Dashboardkastje 11. Klimaatregeling 12. Toetsen op de
middenconsole: stoelverwarming, USB-poort + AUX-poort (indien aanwezig) paneel, aansluiting/sigarettenaansteker
13. Contactslot 14. Frontairbag bestuurderszijde 15. Bedieningstoetsen op stuurwiel 16. Bedieningspaneel: mistlampen
voor (waar aanwezig), mistlampen achter, hoogteregeling koplampen, iTPMS resetten, ESC UIT (waar aanwezig).
1P03036J001
8
KENNISMAKING MET DE AUTO

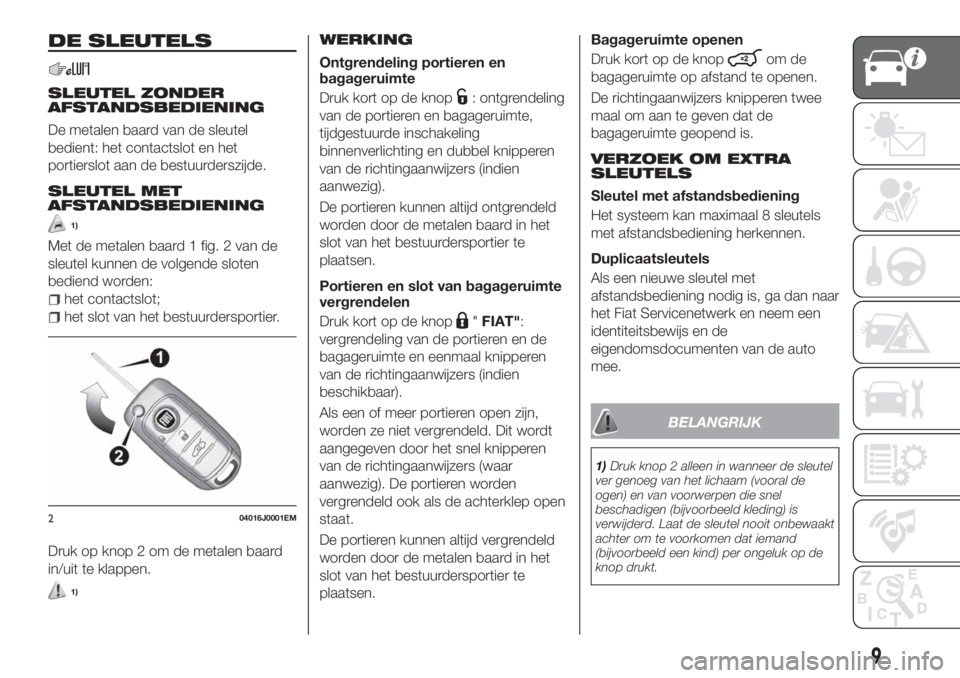

DE SLEUTELS
SLEUTEL ZONDER
AFSTANDSBEDIENING
De metalen baard van de sleutel
bedient: het contactslot en het
portierslot aan de bestuurderszijde.
SLEUTEL MET
AFSTANDSBEDIENING
1)
Met de metalen baard 1 fig. 2 van de
sleutel kunnen de volgende sloten
bediend worden:
het contactslot;
het slot van het bestuurdersportier.
Druk op knop 2 om de metalen baard
in/uit te klappen.
1)
WERKING
Ontgrendeling portieren en
bagageruimte
Druk kort op de knop
: ontgrendeling
van de portieren en bagageruimte,
tijdgestuurde inschakeling
binnenverlichting en dubbel knipperen
van de richtingaanwijzers (indien
aanwezig).
De portieren kunnen altijd ontgrendeld
worden door de metalen baard in het
slot van het bestuurdersportier te
plaatsen.
Portieren en slot van bagageruimte
vergrendelen
Druk kort op de knop
"FIAT":
vergrendeling van de portieren en de
bagageruimte en eenmaal knipperen
van de richtingaanwijzers (indien
beschikbaar).
Als een of meer portieren open zijn,
worden ze niet vergrendeld. Dit wordt
aangegeven door het snel knipperen
van de richtingaanwijzers (waar
aanwezig). De portieren worden
vergrendeld ook als de achterklep open
staat.
De portieren kunnen altijd vergrendeld
worden door de metalen baard in het
slot van het bestuurdersportier te
plaatsen.Bagageruimte openen
Druk kort op de knop
om de
bagageruimte op afstand te openen.
De richtingaanwijzers knipperen twee
maal om aan te geven dat de
bagageruimte geopend is.
VERZOEK OM EXTRA
SLEUTELS
Sleutel met afstandsbediening
Het systeem kan maximaal 8 sleutels
met afstandsbediening herkennen.
Duplicaatsleutels
Als een nieuwe sleutel met
afstandsbediening nodig is, ga dan naar
het Fiat Servicenetwerk en neem een
identiteitsbewijs en de
eigendomsdocumenten van de auto
mee.
BELANGRIJK
1)Druk knop 2 alleen in wanneer de sleutel
ver genoeg van het lichaam (vooral de
ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kleding) is
verwijderd. Laat de sleutel nooit onbewaakt
achter om te voorkomen dat iemand
(bijvoorbeeld een kind) per ongeluk op de
knop drukt.
204016J0001EM
9

BELANGRIJK
1)De elektronische onderdelen in de
sleutels kunnen beschadigen als de sleutel
aan sterke schokken wordt blootgesteld.
Om een correcte werking van de inwendige
elektronische componenten te garanderen,
mag de sleutel nooit aan direct zonlicht
blootgesteld worden.
CONTACTSLOT
WERKING
De sleutel kan op drie standen worden
gedraaid fig. 3:
STOP: motor uit, sleutel kan
verwijderd worden, stuur geblokkeerd
(met sleutel verwijderd). Sommige
elektrische apparaten (bijv. centrale
portiervergrendeling, enz.) kunnen
blijven werken;
MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
AVV: motor starten.
Het contactslot is voorzien van een
beveiliging: als de motor bij de eerste
poging niet aanslaat, moet de sleutel
teruggedraaid worden naar de stand
STOP om opnieuw te kunnen starten.Bij versies met automatische
versnellingsbak (indien aanwezig) kan
de contactsleutel alleen verwijderd
worden als de versnellingspook in P
(Parkeren) staat.
2) 3)
STUURSLOT
Inschakelen
Wanneer de sleutel in de STOP-stand
staat, de sleutel verwijderen en het
stuurwiel verdraaien tot het vergrendelt.
BELANGRIJK Als de contactsleutel van
de stand MAR naar de stand STOP is
gedraaid, kan het stuurslot niet
ingeschakeld worden tot de sleutel uit
het contactslot is verwijderd.
Uitschakelen
Draai het stuur enigszins en draai de
sleutel in de stand MAR.
4) 5) 6) 7)
BELANGRIJK
2)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), dan moet dit
gecontroleerd worden bij het Fiat
Servicenetwerk voordat er verder gereden
wordt.
304026J0001EM
10
KENNISMAKING MET DE AUTO

3)Neem de sleutel altijd mee als het
voertuig wordt verlaten, om te voorkomen
dat iemand onverhoeds gebruik van de
bedieningselementen maakt. Vergeet niet
de parkeerrem in te schakelen. Laat
kinderen nooit zonder toezicht in de auto
achter.
4)After-market werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (bijv. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem en
de garantie in gevaar brengen en het kan
ook ernstige veiligheidsproblemen
veroorzaken of erin resulteren dat de auto
niet meer aan de typegoedkeuring voldoet.
5)Verwijder de mechanische sleutel nooit
terwijl het voertuig rijdt. Het stuurwiel zal
automatisch vergrendeld worden zodra
eraan gedraaid wordt. Dit geldt ook voor
auto's die gesleept worden.
6)Alvorens het voertuig te verlaten ALTIJD
de parkeerrem inschakelen, de wielen
draaien, de eerste versnelling inschakelen
bij een helling omhoog en de
achteruitversnelling bij een helling omlaag.
Zet de versnellingspook, bij versies met
automatische versnellingsbak (waar
aanwezig), in P (Parkeren) en druk op de
startinrichting om deze op STOP te zetten.
Als het voertuig op een steile helling wordt
geparkeerd, blokkeer de wielen dan met of
wiggen of stenen. Bij het verlaten van het
voertuig, altijd de portieren sluiten door op
het knopje op de sleutel te drukken.7)Op versies met automatische
versnellingsbak (waar aanwezig) is het
raadzaam de versnelling in P te zetten, het
rempedaal veilig los te laten en dan de
motor te stoppen om de sleutel zachtjes
los te laten.FIAT CODE
Het Fiat Codesysteem verhindert
ongeautoriseerd gebruik van het
voertuig, door het starten van de motor
onmogelijk te maken.
Het systeem hoeft niet te worden
in-/uitgeschakeld: de werking is
automatisch, onafhankelijk van het feit
of de portieren van het voertuig al dan
niet zijn vergrendeld.
Wanneer de startinrichting op MAR
wordt gezet, identificeert het Fiat
Codesysteem de code die door de
sleutel wordt verzonden. Als de code
herkend wordt als geldig, maakt het
Fiat Codesysteem het starten van de
motor mogelijk.
Wanneer de startinrichting weer naar
STOP wordt gezet, schakelt het Fiat
Codesysteem de motorregeleenheid uit,
zodat de motor niet gestart kan
worden.
Zie voor de correcte procedures om de
motor te starten, de aanwijzingen in de
paragraaf "De motor starten" in het
hoofdstuk "Starten en rijden".
11

ONREGELMATIGE WERKING
Als de code van de sleutel, tijdens het
starten, niet correct herkend wordt,
wordt het pictogram
op het
instrumentenpaneel weergegeven (zie
de aanwijzingen in paragraaf "Lampjes
en berichten" in hoofdstuk
"Kennismaking met het
instrumentenpaneel"). Deze
omstandigheid leidt er toe dat de motor
na 2 seconden wordt uitgeschakeld.
Draai in dat geval de startinrichting naar
STOP en daarna naar MAR; als de
motor geblokkeerd blijft, probeer het
dan met de andere bijgeleverde
sleutels. Neem contact op met het Fiat
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
Als het
pictogram tijdens het rijden
wordt weergegeven, betekent dit dat
het systeem een zelfdiagnose uitvoert
(bijv. bij een spanningsval). Neem, als
het probleem aanhoudt, contact op met
het Fiat Servicenetwerk.
PORTIEREN
PORTIEREN
VERGRENDELEN/
ONTGRENDELEN VAN
BINNENUIT
Automatische vergrendeling tijdens
rijden
(waar aanwezig)
Als alle portieren goed gesloten zijn
worden ze automatisch vergrendeld
zodra het voertuig de snelheid van
20 km/h overschrijdt (functie
"Autoclose"). Deze functie kan ook
uitgeschakeld worden via het menu op
het instrumentenpaneel.
Handmatige vergrendeling/
ontgrendeling
Druk op de knop getoond in fig. 4 op
het centrale dashboardpaneel.
LED op knop aan: portieren gesloten.
LED op knop uit: portieren geopend.
BELANGRIJK Het activeren van de
hendel van het voorportier zorgt voor
het openen van alle portieren en het
achterportier. De LED wordt vervolgens
uitgeschakeld als een willekeurig portier
wordt geopend.
PORTIEREN
VERGRENDELEN/
ONTGRENDELEN VAN
BUITENAF
De portieren vergrendelen van
buitenaf
Druk, bij gesloten portieren, op de knop
"FIAT" op de sleutel of steek en
draai de metalen baard in het slot van
het bestuurdersportier.
Het portierslot kan in ieder geval
bediend worden met alle portieren
vergrendeld en de achterklep geopend
(voor bepaalde versies/markten, waar
aanwezig). Zodra de knop
"FIAT"op
de sleutel wordt ingedrukt, worden alle
sloten vergrendeld, met inbegrip van
het slot van de geopende achterklep.
Wanneer de open achterklep gesloten
wordt, wordt deze vergrendeld en kan
niet meer van buitenaf geopend
worden.
8)
2) 3)404056J0001EM
12
KENNISMAKING MET DE AUTO

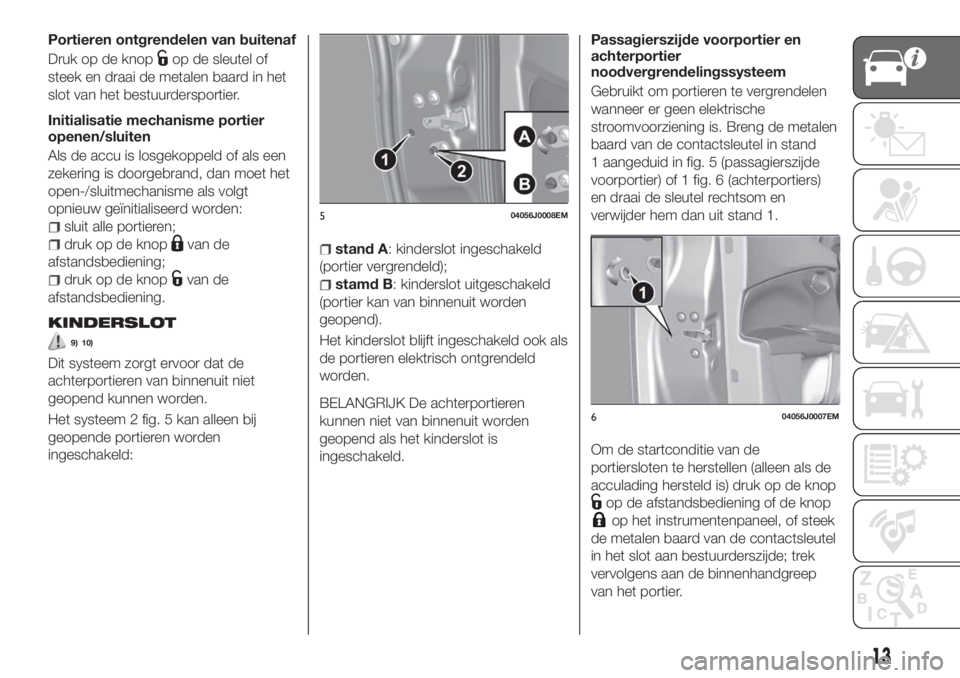

Portieren ontgrendelen van buitenaf
Druk op de knop
op de sleutel of
steek en draai de metalen baard in het
slot van het bestuurdersportier.
Initialisatie mechanisme portier
openen/sluiten
Als de accu is losgekoppeld of als een
zekering is doorgebrand, dan moet het
open-/sluitmechanisme als volgt
opnieuw geïnitialiseerd worden:
sluit alle portieren;
druk op de knopvan de
afstandsbediening;
druk op de knopvan de
afstandsbediening.
KINDERSLOT
9) 10)
Dit systeem zorgt ervoor dat de
achterportieren van binnenuit niet
geopend kunnen worden.
Het systeem 2 fig. 5 kan alleen bij
geopende portieren worden
ingeschakeld:
stand A: kinderslot ingeschakeld
(portier vergrendeld);
stamd B: kinderslot uitgeschakeld
(portier kan van binnenuit worden
geopend).
Het kinderslot blijft ingeschakeld ook als
de portieren elektrisch ontgrendeld
worden.
BELANGRIJK De achterportieren
kunnen niet van binnenuit worden
geopend als het kinderslot is
ingeschakeld.
Passagierszijde voorportier en
achterportier
noodvergrendelingssysteem
Gebruikt om portieren te vergrendelen
wanneer er geen elektrische
stroomvoorziening is. Breng de metalen
baard van de contactsleutel in stand
1 aangeduid in fig. 5 (passagierszijde
voorportier) of 1 fig. 6 (achterportiers)
en draai de sleutel rechtsom en
verwijder hem dan uit stand 1.
Om de startconditie van de
portiersloten te herstellen (alleen als de
acculading hersteld is) druk op de knop
op de afstandsbediening of de knop
op het instrumentenpaneel, of steek
de metalen baard van de contactsleutel
in het slot aan bestuurderszijde; trek
vervolgens aan de binnenhandgreep
van het portier.
504056J0008EM
604056J0007EM
13

BELANGRIJK
8)Als bij ingeschakeld kinderslot en de
hiervoor beschreven vergrendelingswijze
de binnenhandgreep van een achterportier
wordt bediend, lukt het niet om het portier
te openen, om het portier te openen moet
de handgreep aan de buitenkant gebruikt
worden. Bij inschakeling van de
noodvergrendeling wordt de knop van de
centrale portiervergrendeling/ontgrendeling
niet buiten werking gesteld.
9)Laat kinderen NOOIT zonder toezicht
achter in de auto, laat staan dat u de auto
verlaat met ontgrendelde portieren op een
plaats die gemakkelijk toegankelijk is voor
kinderen. Kinderen kunnen zich ernstig of
zelfs dodelijk verwonden. Zorg er ook voor
dat kinderen de parkeerrem, het rempedaal
of de pook van de automatische
versnellingsbak niet per ongeluk kunnen
bedienen (waar aanwezig).
10)Gebruik dit systeem altijd wanneer er
kinderen worden vervoerd. Controleer na
inschakeling van het kinderslot bij beide
achterportieren of het slot daadwerkelijk is
ingeschakeld door aan de handgreep aan
de binnenzijde van de portieren te trekken.
BELANGRIJK
2)Verzeker u ervan de sleutel mee te
nemen nadat een portier of de achterklep is
vergrendeld, om te voorkomen dat de
sleutel zelf in het voertuig wordt
opgesloten. Als de sleutel binnen is
opgesloten, kan hij alleen teruggekregen
worden met de bijgeleverde tweede sleutel.
3)Als bij ingeschakeld kinderslot en de
hiervoor beschreven vergrendelingswijze de
binnenhandgreep van een achterportier
wordt bediend, lukt het niet om het portier
te openen, om het portier te openen moet
de handgreep aan de buitenkant gebruikt
worden. De knop voor centrale
vergrendeling/ontgrendeling wordt door de
inschakeling van de noodvergrendeling niet
buiten werking gesteld.

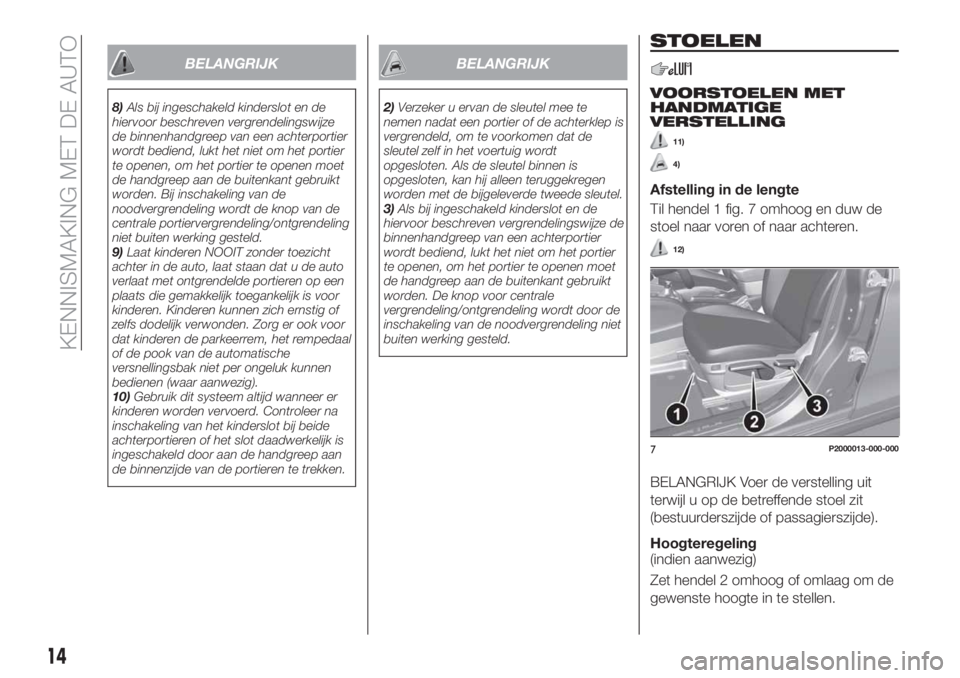

STOELEN
VOORSTOELEN MET
HANDMATIGE
VERSTELLING
11)
4)
Afstelling in de lengte
Til hendel 1 fig. 7 omhoog en duw de
stoel naar voren of naar achteren.
12)
BELANGRIJK Voer de verstelling uit
terwijl u op de betreffende stoel zit
(bestuurderszijde of passagierszijde).
Hoogteregeling
(indien aanwezig)
Zet hendel 2 omhoog of omlaag om de
gewenste hoogte in te stellen.
7P2000013-000-000
14
KENNISMAKING MET DE AUTO
