Page 121 of 252

WERKING MET EEN
AANHANGER
De werking van de sensoren wordt
automatisch uitgeschakeld zodra de
elektrische stekker van de aanhanger in
het stopcontact van de trekhaak van
het voertuig wordt gestoken.
De sensoren worden weer ingeschakeld
zodra de elektrische stekker van de
aanhanger wordt verwijderd. Alvorens
het Park Assist systeem te gebruiken
wordt geadviseerd de het
trekhaaksamenstel en de bijbehorende
bevestiging van het voertuig te
verwijderen. Het niet in acht nemen van
dit voorschrift kan leiden tot persoonlijk
letsel of schade aan voertuigen of
obstakels aangezien, wanneer het
permanente geluidssignaal klinkt, de
kogel van de trekhaak zich veel dichter
bij het obstakel bevindt dan de
achterbumper. Bovendien kunnen de
sensoren onjuiste informatie geven,
omdat ze het samenstel van de
trekhaak en de kogel en de
bijbehorende bevestiging interpreteren
als een obstakel in de zone achter het
voertuig.Als de trekhaak gemonteerd moet
blijven zonder een aanhanger te
trekken, wordt geadviseerd zich tot het
Fiat Servicenetwerk te wenden om het
systeem te laten updaten, om detectie
door de middelste sensoren te
voorkomen.
BELANGRIJKE
OPMERKINGEN
Let tijdens parkeermanoeuvres met
name op obstakels die zich boven of
onder de sensoren kunnen bevinden.
Onder bepaalde omstandigheden
kunnen voorwerpen in de buurt van het
voertuig niet gedetecteerd worden en
kunnen zo schade aan het voertuig
veroorzaken of zelf beschadigd raken.
De volgende omstandigheden kunnen
de werking van het parkeersysteem
beïnvloeden:
verminderde gevoeligheid van de
sensoren en vermindering van de
prestaties van het parkeerhulpsysteem
kunnen te wijten zijn aan de
aanwezigheid van ijs, sneeuw, modder,
lak op het oppervlak van de sensoren;
de sensoren kunnen een
niet-bestaand voorwerp detecteren
("echo-interferentie) dat te wijten is aan
mechanische interferentie, bijvoorbeeld
tijdens het wassen van het voertuig, in
geval van regen (sterke wind), hagel;
de door de sensor verzonden
signalen kunnen ook gewijzigd worden
door ultrasoonsystemen (bijv.
pneumatisch remsysteem van
vrachtwagens of pneumatische hamers)
in de buurt van het voertuig;
de werking van het
parkeerhulpsysteem kan tevens
beïnvloed worden door de plaats van
de sensoren, bijvoorbeeld wegens een
verandering in de geometrie (door
slijtage van de schokdempers,
wielophanging) of als de banden
verwisseld worden, het voertuig te
zwaar beladen is, of als er speciale
afstellingen uitgevoerd worden
waardoor de auto lager gezet moet
worden.
de aanwezigheid van een trekhaak
zonder aanhanger, die kan interfereren
met de juiste werking van de
parkeersensoren. In het geval van
voertuigen voorzien van verwijderbare
trekhaak, ofwel als standaard of
geïnstalleerd nadat het voertuig werd
aangeschaft, wordt het geadviseerd
deze te verwijderen wanneer hij niet
gebruikt wordt om onjuiste werking van
de sensoren te voorkomen;
de aanwezigheid van stickers op de
sensoren. Zorg er dus voor dat er geen
stickers op de sensoren worden
aangebracht.
119
Page 122 of 252

BELANGRIJK
120)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
BELANGRIJK
44)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.45)Voor werkzaamheden aan de bumper
in de buurt van de sensoren, dient u zich
uitsluitend tot het Fiat Servicenetwerk te
wenden. Werkzaamheden aan de bumper
die niet goed worden uitgevoerd kunnen de
werking van de parkeersensoren in gevaar
brengen
46)Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in de
zone van de sensoren, dient men zich
uitsluitend tot het Fiat Servicenetwerk te
wenden. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
ACHTERUITRIJ-
CAMERA
(waar aanwezig)
BESCHRIJVING
De achteruitkijkcamera 1
fig. 101 bevindt zich op het
achterdeksel.
121)
47)
Elke keer dat de achteruitversnelling
wordt ingeschakeld, toont het display
fig. 102 het gebied rondom het
voertuig, zoals gezien door de
achteruitrijcamera.
10107186J0001EM
120
STARTEN EN RIJDEN
Page 123 of 252

SYMBOLEN EN
BERICHTEN OP HET
DISPLAY
Een er overheen geplaatste
onderbroken middenlijn geeft het
midden van het voertuig aan om
parkeermanoeuvres of het uitlijnen van
een sleepoog te vergemakkelijken. De
verschillende gekleurde zones geven de
afstand aan vanaf de achterkant van
het voertuig.In de volgende tabel worden de
afstanden bij benadering voor elke zone
getoond fig. 102:
ZoneAfstand vanaf de
achterkant van het
voertuig
Rood (1) 0-30 cm
Geel (2) 30-100 cm
Groen (3) 1 m of meer
BELANGRIJK Let tijdens
parkeermanoeuvres in het bijzonder op
obstakels die zich boven of onder het
bereik van de camera kunnen
bevinden.
BELANGRIJK
121)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
BELANGRIJK
47)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden gewassen,
waaraan eventueel autoshampoo is
toegevoegd. In wasstraten met
stoomreinigers of hogedrukreinigers
moeten de camera snel gewassen worden
door de spuitmond op minstens 10 cm van
de sensoren te houden. Breng geen
stickers op de camera aan.
10207186J0002EM
121
Page 124 of 252

EEN AANHANGER
TREKKEN
BELANGRIJKE
OPMERKINGEN
122) 123)
Voor het trekken van caravans of
aanhangers moet het voertuig voorzien
zijn van een goedgekeurde trekhaak en
een geschikte elektrische installatie.
Een eventuele aftermarket-installatie
moet zijn uitgevoerd door specialisten.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger of caravan wordt
gereduceerd. Ook de remafstand wordt
langer en er is meer tijd nodig om in te
halen.
Schakel een lage versnelling in bij een
helling omlaag om een continu gebruik
van de rem te voorkomen.
Op de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van het voertuig in dezelfde mate
afneemt. Om er zeker van te zijn dat het
maximum toelaatbaar getrokken
gewicht (op het kenteken van het
voertuig vermeld) niet wordt
overschreden, moet er rekening mee
gehouden worden dat deze waardebetrekking heeft op het toelaatbaar
gewicht van de volgeladen
aanhangwagen, inclusief accessoires
en bagage.
Neem de snelheidsbeperkingen van het
land waar u bent voor auto’s met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.
Elke elektrische rem moet rechtstreeks
vanaf de accu worden gevoed, met een
kabel met een diameter van minimaal
2,5 mm
2.
Naast de elektrische aansluitingen die
op het schakelschema zijn aangegeven,
kan de elektrische installatie alleen
aangesloten worden op de
voedingskabel voor een elektrische rem
en op de kabel voor een interne
gloeilamp van niet meer dan 15 W voor
de aanhanger. Voor de aansluitingen
dient de daarvoor bestemde
regeleenheid te worden gebruikt met
een accukabel met een doorsnede van
minstens 2,5 mm
2.
BELANGRIJK Het gebruik van extra
belastingen anders dan de
buitenverlichting (bijv. elektrische rem)
moet met draaiende motor gebeuren.MONTAGE VAN DE
TREKHAAK
Laat de trekhaak door gespecialiseerd
personeel aan de carrosserie monteren,
in overeenstemming met de extra en/of
aanvullende aanwijzingen van de
fabrikant van de trekhaak.
De trekhaak moet voldoen aan de
huidige richtlijn 94/20/EC en latere
wijzigingen.
Voor iedere versie moet een trekhaak
worden gebruikt die geschikt is voor het
maximale trekgewicht van het voertuig
waarop de trekhaak wordt gemonteerd.
Gebruik voor de elektrische aansluiting
een gestandaardiseerde
stekkerverbinding die op een speciale
beugel op de trekhaak kan worden
gemonteerd. Het voertuig moet ook
worden voorzien van een regeleenheid
voor de buitenverlichting van de
aanhanger.
Er moeten 7- of 13-polige 12 V
DC-aansluitingen gebruikt worden
(CUNA/UNI en ISO/DIN-normen). Volg
de aanwijzingen van de fabrikant van
het voertuig en/of van de fabrikant van
de trekhaak op.
122
STARTEN EN RIJDEN
Page 125 of 252

BELANGRIJK

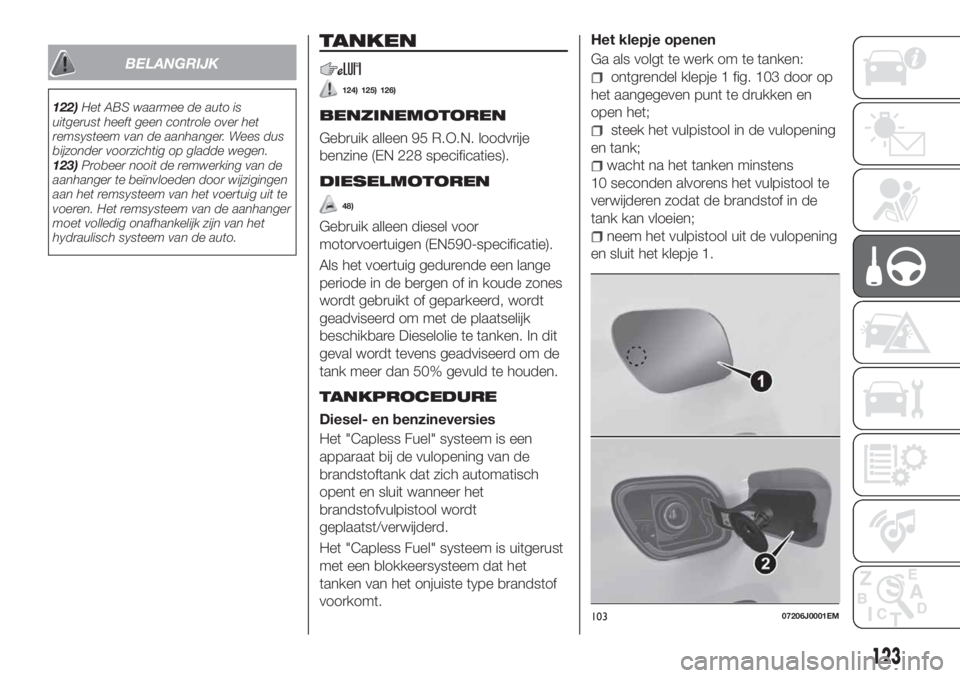

122)Het ABS waarmee de auto is
uitgerust heeft geen controle over het
remsysteem van de aanhanger. Wees dus
bijzonder voorzichtig op gladde wegen.
123)Probeer nooit de remwerking van de
aanhanger te beïnvloeden door wijzigingen
aan het remsysteem van het voertuig uit te
voeren. Het remsysteem van de aanhanger
moet volledig onafhankelijk zijn van het
hydraulisch systeem van de auto.
TANKEN
124) 125) 126)
BENZINEMOTOREN
Gebruik alleen 95 R.O.N. loodvrije
benzine (EN 228 specificaties).
DIESELMOTOREN
48)
Gebruik alleen diesel voor
motorvoertuigen (EN590-specificatie).
Als het voertuig gedurende een lange
periode in de bergen of in koude zones
wordt gebruikt of geparkeerd, wordt
geadviseerd om met de plaatselijk
beschikbare Dieselolie te tanken. In dit
geval wordt tevens geadviseerd om de
tank meer dan 50% gevuld te houden.
TANKPROCEDURE
Diesel- en benzineversies
Het "Capless Fuel" systeem is een
apparaat bij de vulopening van de
brandstoftank dat zich automatisch
opent en sluit wanneer het
brandstofvulpistool wordt
geplaatst/verwijderd.
Het "Capless Fuel" systeem is uitgerust
met een blokkeersysteem dat het
tanken van het onjuiste type brandstof
voorkomt.Het klepje openen
Ga als volgt te werk om te tanken:
ontgrendel klepje 1 fig. 103 door op
het aangegeven punt te drukken en
open het;
steek het vulpistool in de vulopening
en tank;
wacht na het tanken minstens
10 seconden alvorens het vulpistool te
verwijderen zodat de brandstof in de
tank kan vloeien;
neem het vulpistool uit de vulopening
en sluit het klepje 1.
10307206J0001EM
123
Page 126 of 252

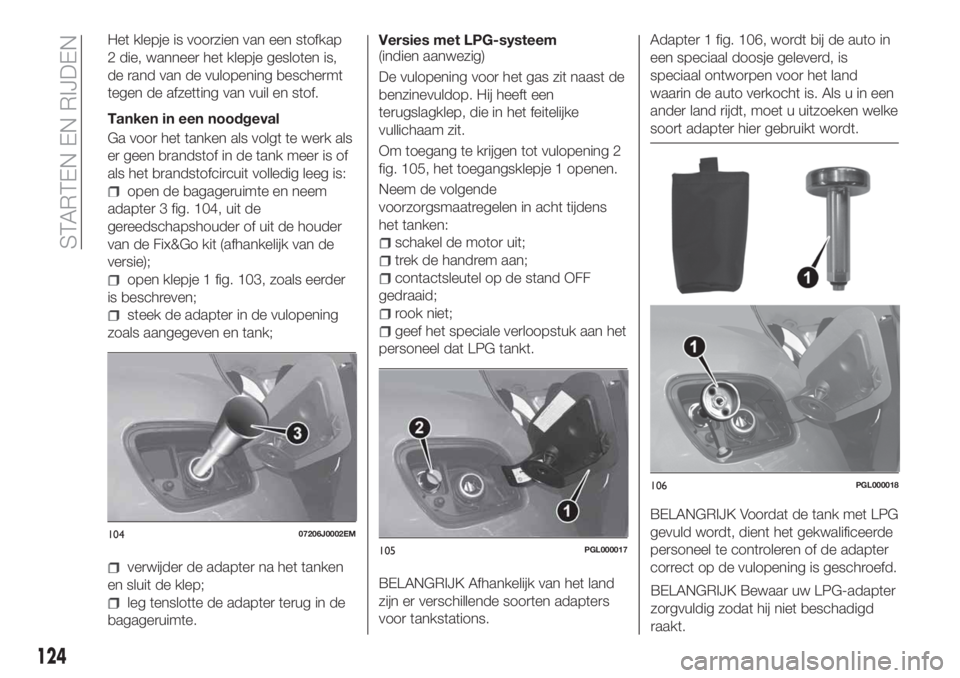

Het klepje is voorzien van een stofkap
2 die, wanneer het klepje gesloten is,
de rand van de vulopening beschermt
tegen de afzetting van vuil en stof.
Tanken in een noodgeval
Ga voor het tanken als volgt te werk als
er geen brandstof in de tank meer is of
als het brandstofcircuit volledig leeg is:
open de bagageruimte en neem
adapter 3 fig. 104, uit de
gereedschapshouder of uit de houder
van de Fix&Go kit (afhankelijk van de
versie);
open klepje 1 fig. 103, zoals eerder
is beschreven;
steek de adapter in de vulopening
zoals aangegeven en tank;
verwijder de adapter na het tanken
en sluit de klep;
leg tenslotte de adapter terug in de
bagageruimte.Versies met LPG-systeem
(indien aanwezig)
De vulopening voor het gas zit naast de
benzinevuldop. Hij heeft een
terugslagklep, die in het feitelijke
vullichaam zit.
Om toegang te krijgen tot vulopening 2
fig. 105, het toegangsklepje 1 openen.
Neem de volgende
voorzorgsmaatregelen in acht tijdens
het tanken:
schakel de motor uit;
trek de handrem aan;
contactsleutel op de stand OFF
gedraaid;
rook niet;
geef het speciale verloopstuk aan het
personeel dat LPG tankt.
BELANGRIJK Afhankelijk van het land
zijn er verschillende soorten adapters
voor tankstations.Adapter 1 fig. 106, wordt bij de auto in
een speciaal doosje geleverd, is
speciaal ontworpen voor het land
waarin de auto verkocht is. Als u in een
ander land rijdt, moet u uitzoeken welke
soort adapter hier gebruikt wordt.
BELANGRIJK Voordat de tank met LPG
gevuld wordt, dient het gekwalificeerde
personeel te controleren of de adapter
correct op de vulopening is geschroefd.
10407206J0002EM
105PGL000017
106PGL000018
124
STARTEN EN RIJDEN
BELANGRIJK Bewaar uw LPG-adapter
zorgvuldig zodat hij niet beschadigd
raakt.
Page 127 of 252

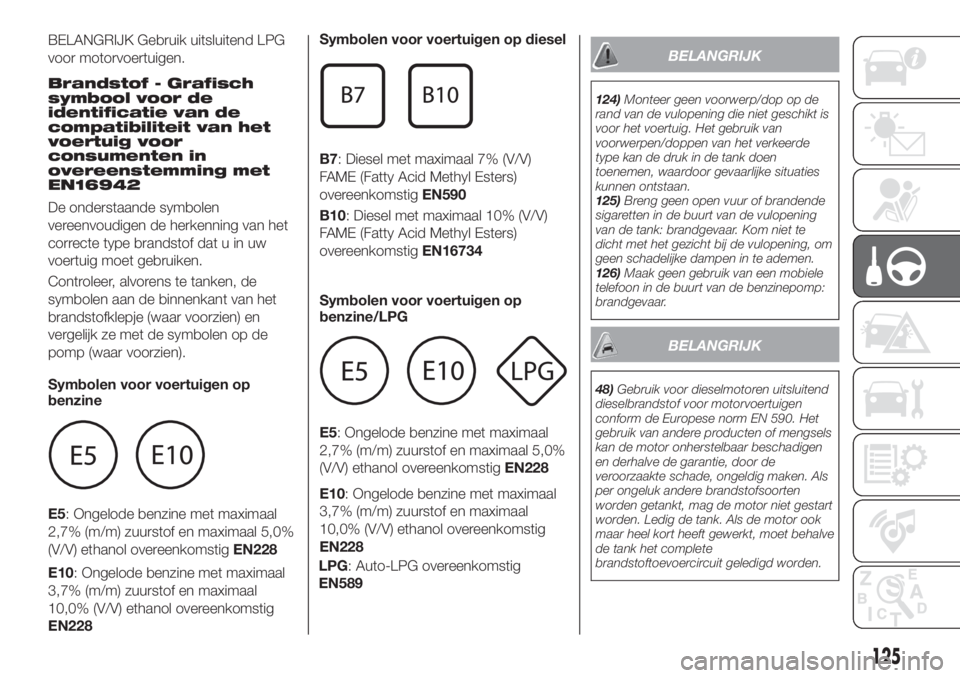

BELANGRIJK Gebruik uitsluitend LPG
voor motorvoertuigen.
Brandstof - Grafisch
symbool voor de
identificatie van de
compatibiliteit van het
voertuig voor
consumenten in
overeenstemming met
EN16942
De onderstaande symbolen
vereenvoudigen de herkenning van het
correcte type brandstof dat u in uw
voertuig moet gebruiken.
Controleer, alvorens te tanken, de
symbolen aan de binnenkant van het
brandstofklepje (waar voorzien) en
vergelijk ze met de symbolen op de
pomp (waar voorzien).
Symbolen voor voertuigen op
benzine
E5: Ongelode benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228
E10: Ongelode benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228Symbolen voor voertuigen op diesel
B7: Diesel met maximaal 7% (V/V)
FAME (Fatty Acid Methyl Esters)
overeenkomstigEN590
B10: Diesel met maximaal 10% (V/V)
FAME (Fatty Acid Methyl Esters)
overeenkomstigEN16734
Symbolen voor voertuigen op
benzine/LPG
E5: Ongelode benzine met maximaal
2,7% (m/m) zuurstof en maximaal 5,0%
(V/V) ethanol overeenkomstigEN228
E10: Ongelode benzine met maximaal
3,7% (m/m) zuurstof en maximaal
10,0% (V/V) ethanol overeenkomstig
EN228
LPG: Auto-LPG overeenkomstig
EN589
BELANGRIJK
124)Monteer geen voorwerp/dop op de
rand van de vulopening die niet geschikt is
voor het voertuig. Het gebruik van
voorwerpen/doppen van het verkeerde
type kan de druk in de tank doen
toenemen, waardoor gevaarlijke situaties
kunnen ontstaan.
125)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening, om
geen schadelijke dampen in te ademen.
126)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.
BELANGRIJK
48)Gebruik voor dieselmotoren uitsluitend
dieselbrandstof voor motorvoertuigen
conform de Europese norm EN 590. Het
gebruik van andere producten of mengsels
kan de motor onherstelbaar beschadigen
en derhalve de garantie, door de
veroorzaakte schade, ongeldig maken. Als
per ongeluk andere brandstofsoorten
worden getankt, mag de motor niet gestart
worden. Ledig de tank. Als de motor ook
maar heel kort heeft gewerkt, moet behalve
de tank het complete
brandstoftoevoercircuit geledigd worden.
125
Page 128 of 252

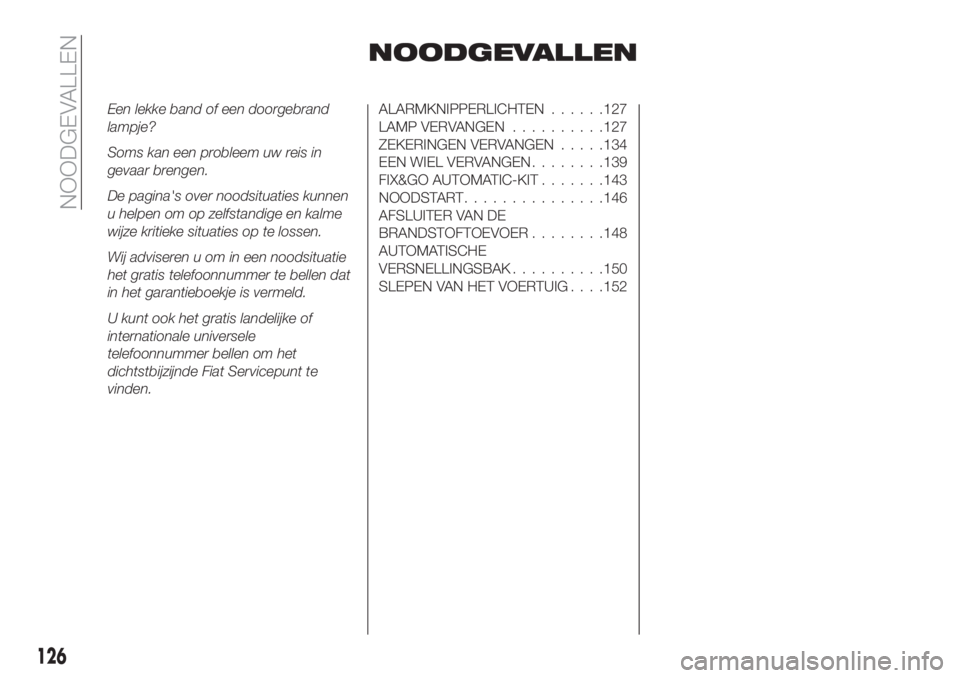

NOODGEVALLEN
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in
gevaar brengen.
De pagina's over noodsituaties kunnen
u helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren u om in een noodsituatie
het gratis telefoonnummer te bellen dat
in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele
telefoonnummer bellen om het
dichtstbijzijnde Fiat Servicepunt te
vinden.ALARMKNIPPERLICHTEN......127
LAMP VERVANGEN..........127
ZEKERINGEN VERVANGEN.....134
EEN WIEL VERVANGEN........139
FIX&GO AUTOMATIC-KIT.......143
NOODSTART...............146
AFSLUITER VAN DE
BRANDSTOFTOEVOER........148
AUTOMATISCHE
VERSNELLINGSBAK..........150
SLEPEN VAN HET VOERTUIG. . . .152
126
NOODGEVALLEN
