2018 FIAT TIPO 4DOORS Instructieboek (in Dutch)

KINDERZITJES AANBEVOLEN DOOR FIAT VOOR UW VOERTUIG
Lineaccessori MOPAR®omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel
of de ISOFIX-beugels.
BELANGRIJK FCA adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 0+ :
van pasgeboren
tot 13 kg
van 40 cm tot
80 cm
Britax Baby Safe plus
Nummer voor typegoedkeuring:
E1 04301146
Fiat-bestelcode: 71806415
Universeel ISOFIX-kinderzitje.
Het zitje moet tegen de rijrichting
in gemonteerd worden, met
behulp van alleen de
veiligheidsgordels, of de speciale
ISOFIX-basis (die apart kan
worden aangeschaft) en de
ISOFIX-bevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten. ++
Britax Baby Safe ISOFIX-basis
Fiat-bestelcode: 71806416
95

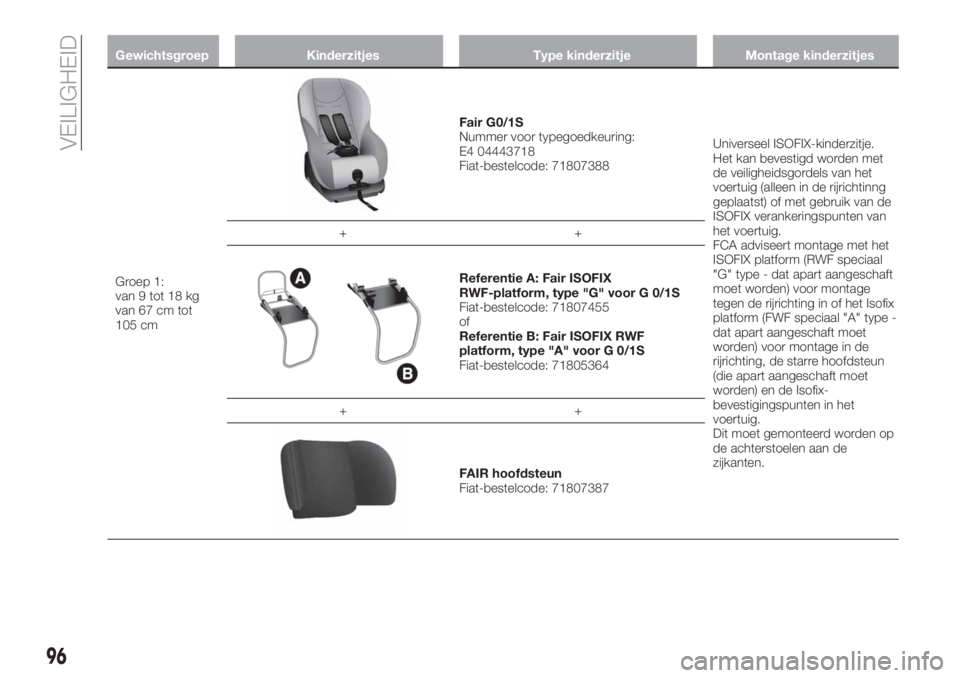

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 1:
van 9 tot 18 kg
van 67 cm tot
105 cm
Fair G0/1S
Nummer voor typegoedkeuring:
E4 04443718
Fiat-bestelcode: 71807388Universeel ISOFIX-kinderzitje.
Het kan bevestigd worden met
de veiligheidsgordels van het
voertuig (alleen in de rijrichtinng
geplaatst) of met gebruik van de
ISOFIX verankeringspunten van
het voertuig.
FCA adviseert montage met het
ISOFIX platform (RWF speciaal
"G" type - dat apart aangeschaft
moet worden) voor montage
tegen de rijrichting in of het Isofix
platform (FWF speciaal "A" type -
dat apart aangeschaft moet
worden) voor montage in de
rijrichting, de starre hoofdsteun
(die apart aangeschaft moet
worden) en de Isofix-
bevestigingspunten in het
voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten. ++
Referentie A: Fair ISOFIX
RWF-platform, type "G" voor G 0/1S
Fiat-bestelcode: 71807455
of
Referentie B: Fair ISOFIX RWF
platform, type "A" voor G 0/1S
Fiat-bestelcode: 71805364
++
FAIR hoofdsteun
Fiat-bestelcode: 71807387
96
VEILIGHEID

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 2:
van 15 tot 25 kg
van 95 cm tot
135 cmTakata Maxi Plus
Nummer voor typegoedkeuring:
E4 0444 4003
Fiat-bestelcode: 50547087Het kan alleen in de rijrichting
gemonteerd worden, met behulp
van de driepuntsveiligheidsgordel
en de ISOFIX-bevestigingen,
indien aanwezig.
Fiat beveelt aan om dit
kinderzitje te installeren met
de ISOFIX-bevestigingen van
het voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten.
Fiat beveeltaltijdaan om de
rugleuning te gebruiken voor
kinderen met een lengte tot
135 cm.
Groep 3:
van 22 tot 36 kg
van 136 cm tot
150 cm
Takata Maxi Plus
Nummer voor typegoedkeuring:
E4 0444 4003
Fiat-bestelcode: 50547087Het kan alleen in de rijrichting
gemonteerd worden, met behulp
van de driepuntsveiligheidsgordel
en de ISOFIX-bevestigingen,
indien aanwezig.
Fiat beveelt aan om dit
kinderzitje te installeren met
de ISOFIX-bevestigingen van
het voertuig.
Dit moet gemonteerd worden op
de achterstoelen aan de
zijkanten.
97

Belangrijke aanbevelingen voor het
veilig vervoeren van kinderen
Monteer de kinderzitjes op de
achterbank, omdat die plaats bij een
ongeval de meeste bescherming biedt.
Houd kinderen zo lang mogelijk in
kinderzitjes die tegen de rijrichting in
gemonteerd zijn, tot ze 3-4 jaar zijn.
Als de frontairbag van de passagier
(indien aanwezig) wordt gedeactiveerd,
controleer dan altijd het bijbehorende
waarschuwingslampje op de
dashboardbekleding om te controleren
of daadwerkelijk een deactivering heeft
plaatsgevonden.
Neem de aanwijzingen die de
producent verplicht bij het kinderzitje
moet leveren zorgvuldig in acht. Bewaar
deze aanwijzingen samen met de
overige documenten en dit
instructieboek in het voertuig. Gebruik
geen gebruikte kinderzitjes waarvan de
gebruiksaanwijzingen ontbreken.
Elk kinderzitje is bedoeld voor slechts
één kind: vervoer nooit twee kinderen in
één zitje.
Controleer altijd of de gordel niet
langs de nek van het kind loopt.
Controleer of de gordel goed is
vastgemaakt door eraan te trekken.
Controleer tijdens het rijden of het
kind geen verkeerde houding aanneemt
of de gordels losmaakt.
Laat een kind nooit het diagonale
gordelgedeelte onder zijn arm of achter
zijn rug omleggen.
Vervoer kinderen nooit op schoot,
ook geen pasgeborenen. Niemand is in
staat om een kind vast te houden bij
een ongeval.
Als de auto betrokken is geweest bij
een aanrijding, vervang het kinderzitje
dan door een nieuwe. Bovendien, en
afhankelijk van het type kinderzitje dat
geïnstalleerd is, moeten de
isofix-verankeringen of de
veiligheidsgordel waarmee het
kinderzitje vastzat ook worden
vervangen.
Alle kinderzitjes die in de rijrichting op
de buitenste zitplaatsen achterin
worden gebruikt, ongeacht de
gewichtsgroep, mogen pas worden
gemonteerd nadat de hoofdsteun van
de betreffende zitplaats is verwijderd.
Dit geldt niet voor kinderzitjes die alleen
bestaan uit een zitkussen (zonder
rugsteun): deze zitjes moeten juist
worden gebruikt terwijl de hoofdsteun
van de bijbehorende zitplaats aanwezig
is.
BELANGRIJK
78)ZEER GEVAARLIJK Plaats NOOIT een
kinderzitje tegen de rijrichting in op de
passagiersstoel van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Het is raadzaam kinderen altijd in
kinderzitjes op de achterbank te vervoeren:
bij een ongeval biedt de achterbank de
meeste bescherming.

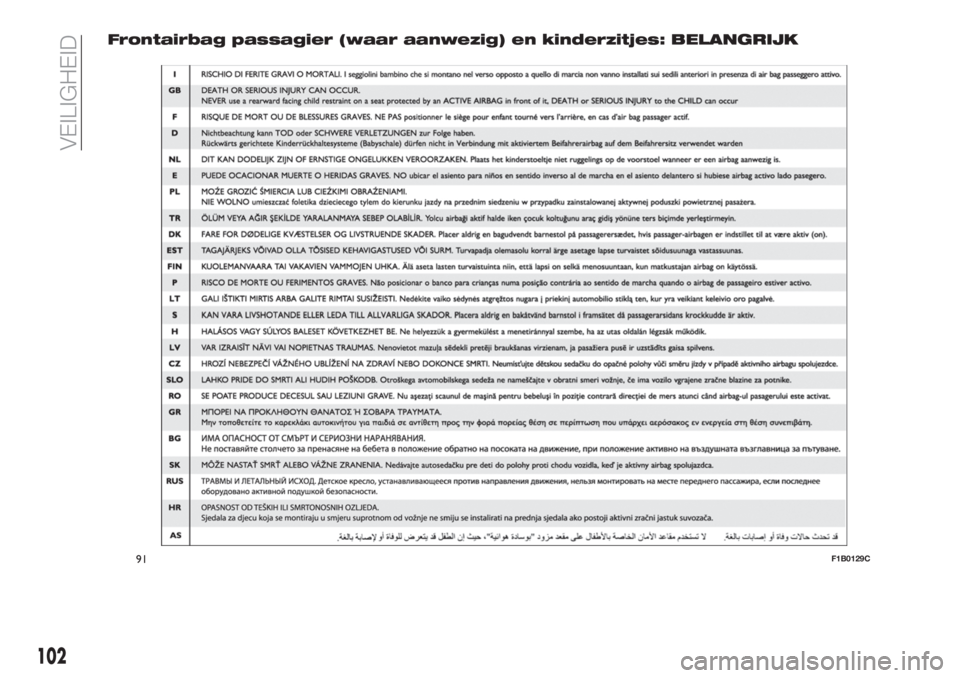

79)Op de zonneklep is een etiket met
symbolen aangebracht dat eraan herinnert
dat de airbag verplicht uitgeschakeld moet
worden als een tegen de rijrichting in
gemonteerd kinderzitje op de voorstoel
wordt gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de paragraaf
"Aanvullend veiligheidssysteem (SRS) -
Airbag").
80)Mocht het toch nodig zijn om een kind
in een tegen de rijrichting in gemonteerd
kinderzitje op de passagiersstoel voor te
vervoeren, dan moeten de frontairbag en
zijairbag aan passagierszijde worden
uitgeschakeld via het hoofdmenu van het
Connectsysteem (zie de paragraaf
"Aanvullend Veiligheidssysteem (SRS) -
Airbag"), de uitschakeling moet geverifieerd
worden door te controleren of de LED
op de plafondverlichting voor brandt.
Bovendien moet de passagiersstoel zo ver
mogelijk naar achteren zijn geschoven om
te voorkomen dat het kinderzitje eventueel
in aanraking komt met het dashboard.
98
VEILIGHEID

81)Verplaats de voorste passagiersstoel of
de achterbank niet als er een kind op zit of
als het kind in een geschikt kinderzitje zit
82)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u, bij het monteren van
kinderzitjes voor pasgeborenen of kinderen,
strikt aan de aanwijzingen van de Fabrikant.
83)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
bevestigingen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Zo kan het in geval van
abrupt remmen of een ongeval geen letsel
bij de inzittenden veroorzaken.
84)Verplaats de stoel niet als er een
kinderzitje is geplaatst: verwijder altijd eerst
het kinderzitje alvorens de stoel anders in
te stellen.
85)Zorg er altijd voor dat het diagonale
gedeelte van de veiligheidsgordel niet
onder de armen door of achter de rug van
het kind langs loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
86)Gebruik één onderste verankeringspunt
niet voor de installatie van meer dan één
kinderzitje.
87)Als een universeel ISOFIX-kinderzitje
niet aan alle drie de verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een aanrijding zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.88)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd als
de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.AANVULLEND
VEILIGHEIDS-
SYSTEEM (SRS) -
AIRBAGS
Het voertuig is voorzien van:
frontairbag bestuurderszijde;
frontairbag passagier (waar
aanwezig);
airbags aan passagiers- en
bestuurderszijde (indien aanwezig) ter
bescherming van bekken, borst en
schouders (zijairbags);
zijairbags (indien aanwezig) ter
bescherming van het hoofd van
passagiers op de voorstoel en op de
achterbank (hoofdairbag).
De plaats van de airbags in het voertuig
is gemarkeerd met het woord
"AIRBAG" in het midden van het
stuurwiel, op het dashboard, op de
bekleding aan de zijkant of met een
sticker die in het gebied waar de airbag
wordt opgeblazen zit.
FRONTAIRBAGS
De frontairbags bestuurder en
passagier (waar aanwezig) beschermen
de inzittenden voorin bij middelzware en
zware frontale botsingen, door de
airbag tussen de inzittende en het
stuurwiel of het dashboard op te
blazen.
99

Het niet activeren van airbags in andere
types botsingen (zijkant, achterkant,
kantelingen, etc...) (indien aanwezig)
wijzen derhalve niet op een storing van
het systeem.
De frontairbags voor bestuurder en
passagier (waar aanwezig) zijn geen
vervanging voor de veiligheidsgordels,
maar een aanvulling hierop. Draag dus
altijd veiligheidsgordels, zoals trouwens
bij de wet voorgeschreven is in alle
Europese landen en de meeste landen
daarbuiten.
Bij een botsing worden degenen die
geen veiligheidsgordel dragen naar
voren geworpen en kunnen zo in
contact komen met een airbag die nog
niet volledig opgeblazen is. Onder deze
omstandigheden wordt de inzittende
minder door de airbag beschermd.
In de volgende omstandigheden kan
het voorkomen dat de frontairbags niet
worden opgeblazen:
frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet het
front van het voertuig zijn (bijv. spatbord
tegen de vangrail, etc. );
de auto schuift onder andere auto’s
of veiligheidsbarrières (bijvoorbeeld
onder vrachtwagens of vangrails).Als de airbags onder de hierboven
beschreven omstandigheden niet
opgeblazen worden, dan bieden ze
geen aanvullende bescherming ten
opzichte van de veiligheidsgordels,
zodat hun activering geen zin heeft.
In deze gevallen wijst de uitgebleven
activering dus niet op een storing van
het systeem.
De frontairbags voor bestuurder en
passagier (waar aanwezig) zijn
ontworpen en afgesteld om inzittenden
voorin met omgelegde
veiligheidsgordels te beschermen.
Wanneer de airbags volledig
opgeblazen zijn, nemen ze bijna alle
ruimte in beslag tussen het stuurwiel en
de bestuurder en tussen het dashboard
en de passagier.
Bij lichte frontale botsingen (waarbij de
bescherming van de omgelegde gordel
volstaat) worden de airbags niet
opgeblazen.
De veiligheidsgordels moeten dus altijd
gedragen worden. Bij een frontale
aanrijding zorgen de veiligheidsgordels
ervoor dat de inzittenden in de juiste
stand worden gehouden.
Frontairbag bestuurderszijde
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het midden van het stuurwiel
is geplaatst fig. 87.Frontairbag passagierszijde
(indien aanwezig)
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in dashboard fig. 88 is
opgeborgen; deze airbag heeft een
groter volume dan de
bestuurdersairbag.
8706106J0001EM
8806106J0002EM
100
VEILIGHEID

Frontairbag passagier (waar
aanwezig) en kinderzitjes
PlaatsNOOITeen kinderzitje tegen de
rijrichting in op de voorstoel met een
actieve passagiersairbag. Als bij een
botsing de airbag wordt opgeblazen,
kan dit leiden tot dodelijk letsel van het
kind.
NeemALTIJDde aanwijzingen vermeld
op het label op de zonneklep aan
passagierszijde fig. 89 in acht.
Uitschakeling frontairbag passagier
(waar aanwezig) en airbag (waar
aanwezig) ter bescherming van
bekken, borst en schouders
Als een kind in een kinderzitje tegen de
rijrichting in op de voorstoel moet
worden geplaatst, deactiveer dan de
frontairbag (indien aanwezig) en de
zij-airbag aan de voorzijde van de
passagier.Gebruik het displaymenu voor het
uitschakelen van de airbags (zie de
paragraaf "Display" in het hoofdstuk
"Kennismaking met het
instrumentenpaneel").
De LED
bevindt zich in het midden
van het instrumentenpaneel fig. 90.
Als de startinrichting op MAR wordt
gezet, gaat de LED gedurende
ongeveer 8 seconden branden. Als dit
niet het geval is, neem dan contact op
met het Fiat Servicenetwerk. Tijdens de
eerste seconden geeft het branden van
de led niet de werkelijke toestand van
de passagiersbescherming aan, maar
heeft alleen tot doel om de correcte
werking ervan te controleren. Na een
test van enkele seconden zal de LED
de beschermingsstatus van de
passagiersairbag aangeven.Passagiersbescherming
ingeschakeld:de
LED is uit.
Passagiersbescherming
uitgeschakeld:de
LED gaat vast
branden.
De LED kan met verschillende
lichtsterkte branden, afhankelijk van de
voertuigcondities. De lichtsterkte kan
tijdens dezelfde sleutelcyclus variëren.
8906106J0003EM
9006106J0006EM
101

Frontairbag passagier (waar aanwezig) en kinderzitjes: BELANGRIJK
91F1B0129C
102
VEILIGHEID
