2018 FIAT TIPO 4DOORS Instructieboek (in Dutch)

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Motorolie verversen en oliefilter vervangen (1.4 16V 95 pk
E4 / 1.6 E.TorQ E6-versies / 1.6 E.TorQ E4-versies)
Motorolie verversen en oliefilter vervangen (1.4 16V 95 pk
E6-versies, 1.4 T-jet 120 pk LPG E6-versies) (4) (o) (●)
Bougies vervangen (1.4 16V 95 pk E6-versies)
Bougies vervangen (1.4 T-jet 120 pk LPG E6-versies)(5)
Bougies vervangen (1.4 16V 95 pk E4-versies /
1.6 E.TorQ E6-versies / 1.6 E.TorQ E4-versies)(6)
Getande distributieriem vervangen (1.4 16V 95 pk
E6-versies / 1.4 16V 95 pk E4-versies / 1.4 T-jet 120 pk
LPG E6-versies)(3)
(4) Als het voertuig jaarlijks minder dan 10.000 km rijdt, moeten de motorolie en het filter elk jaar vervangen worden.
(o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
(5) Voor 1.4 T-jet LPG-versies zijn de volgende zaken van vitaal belang om een correcte werking te verzekeren en om ernstige schade aan de motor te voorkomen:
gebruik uitsluitend bougies die speciaal gecertificeerd zijn voor deze motoren; alle bougies moeten van hetzelfde type en merk zijn (zie de paragraaf "Motor" in
het hoofdstuk "Technische gegevens"); houd u strikt aan de vervangingsintervallen van de bougies die vermeld zijn in het Geprogrammeerde
Onderhoudsschema. Het is raadzaam om voor de vervanging van de bougies contact op te nemen met het FIAT Servicenetwerk.
(6) Deze handeling moet iedere 15.000 km uitgevoerd worden als het voertuig in een van de volgende landen wordt gebruikt: Afghanistan, Algerije, Angola,
Armenië, Congo, Ethiopië, Ghana, Iran, Irak, Jordanië, Malawi, Mali, Mozambique, Nigeria, Senegal, Syrië, Zimbabwe. (3) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de motor): aanbevolen maximum aantal
kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde afstand.
159

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Distributieriem(en) vervangen (1.4 16V 95 pk E6-versies /
1.4 16V 95 pk E4-versies / 1.4 T-jet 120 pk LPG
E6-versies)(3)
Aandrijfriem(en) van hulporganen vervangen (1.6 E.TorQ
E6-versies / 1.6 E.TorQ E4-versies)
Luchtfilterelement vervangen (1.4 16V 95 pk E6-versies/
1.4 16V 95 pk E4-versies/ 1.4 T-jet 120 pk LPG
E6-versies)(7)
Luchtfilterelement vervangen (1.6 E.TorQ E6-versies /
1.6 E.TorQ E4-versies)(7)
Zuurstofsensor vervangen (1.4 16V 95 pk E4-versies /
1.6 E.TorQ E4-versies)(2)
Remvloeistof verversen(8)
Filter in drukregelaar vervangen (1.4 T-Jet 120 pk LPG
E6-versies)
Papieren filter vervangen (LPG in gasvorm) (1.4 T-Jet
120 pk LPG E6-versies)
(3) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de motor): aanbevolen maximum aantal
kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde afstand.
(7) Als het voertuig in stoffige gebieden gebruikt wordt, wordt geadviseerd dit filter om de 15.000 km te vervangen. (2) Deze handeling moet uitgevoerd worden als het voertuig in een van de volgende landen wordt gebruikt: Afghanistan, Algerije, Angola, Armenië, Congo, Ethiopië,
Ghana, Iran, Irak, Jordanië, Malawi, Mali, Mozambique, Nigeria, Senegal, Syrië, Zimbabwe.
(8) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
160
ONDERHOUD EN ZORG

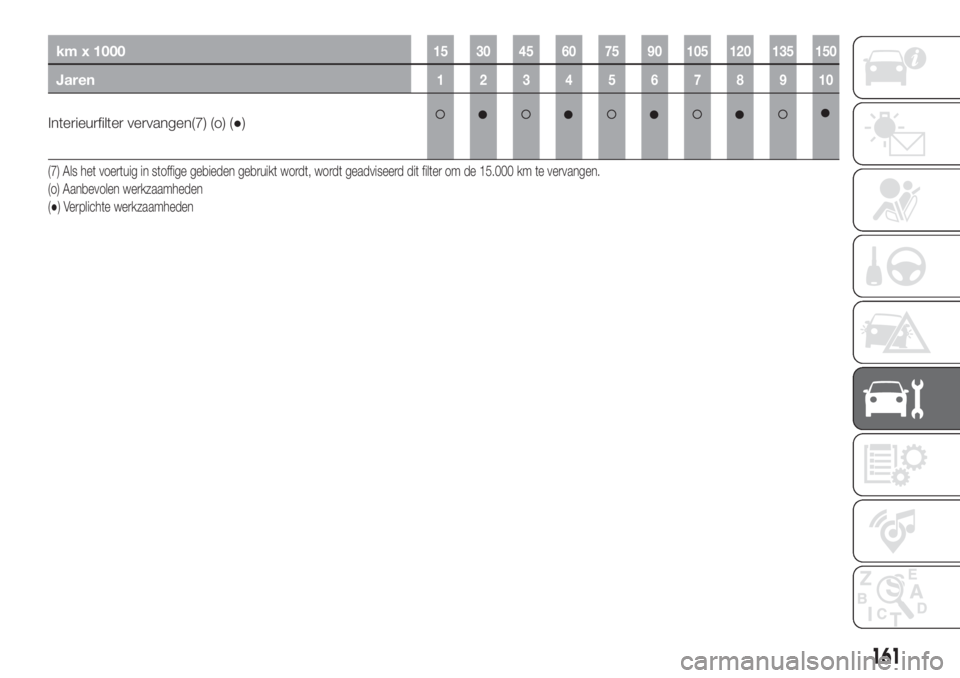

km x 100015 30 45 60 75 90 105 120 135 150
Jaren12345678910
Interieurfilter vervangen(7) (o) (●)
(7) Als het voertuig in stoffige gebieden gebruikt wordt, wordt geadviseerd dit filter om de 15.000 km te vervangen.
(o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
161

GEPROGRAMMEERD ONDERHOUDSSCHEMA (Dieselversies)
WAARSCHUWING: Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende
interval verstrijken!
km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Banden op conditie/slijtage controleren en eventueel op
spanning brengen. Vervaldatum/toestand lading snelle
bandenreparatiekit controleren (indien aanwezig)
Werking verlichtingssysteem (koplampen,
richtingaanwijzers, alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes instrumentenpaneel,
enz.) controleren
De vloeistofpeilen controleren en eventueel bijvullen(1)
Uitlaatgasemissie controleren
Gebruik de diagnoseaansluiting om de werking van het
motormanagementsysteem te controleren; emissies en (
waar aanwezig) de verslechtering van de motorolie
Visueel de toestand controleren van: buitenzijde van
carrosserie, bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en remsysteem) en rubber
elementen (hoezen, slangen, bussen enz.)
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
162
ONDERHOUD EN ZORG

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Stand en conditie van wisrubbers van ruitenwissers
controleren
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen
Sloten van motorkap en achterklep op aanwezigheid van
vuil controleren, mechanismen reinigen en smeren
Slag van handrem controleren en zo nodig afstellen
Conditie en slijtage remblokken van schijfremmen voor en
achter visueel controleren en de integriteit van
remblokslijtagesensor controleren
Visueel de conditie en slijtage van de achterste
trommelremvoeringen controleren (1.3 MultiJet-versies)
Visueel de conditie controleren van de getande
distributieriem (1.6 Multijet-versies)(2)
Conditie van aandrijfriem(en) hulporganen visueel
controleren(2)
De spanning controleren van aandrijfriem van hulporganen
(uitvoeringen zonder automatische riemspanner)
(2) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de motor): aanbevolen maximum aantal
kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde afstand.
163

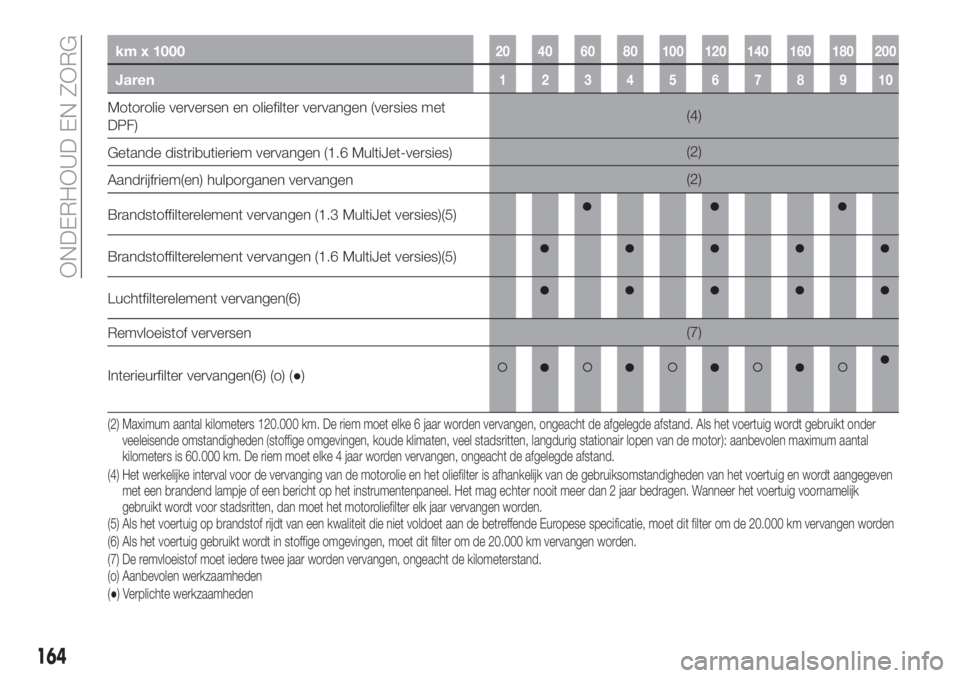

km x 100020 40 60 80 100 120 140 160 180 200
Jaren12345678910
Motorolie verversen en oliefilter vervangen (versies met
DPF)(4)
Getande distributieriem vervangen (1.6 MultiJet-versies)(2)
Aandrijfriem(en) hulporganen vervangen(2)
Brandstoffilterelement vervangen (1.3 MultiJet versies)(5)
Brandstoffilterelement vervangen (1.6 MultiJet versies)(5)
Luchtfilterelement vervangen(6)
Remvloeistof verversen(7)
Interieurfilter vervangen(6) (o) (●)
(4) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van het voertuig en wordt aangegeven
met een brandend lampje of een bericht op het instrumentenpaneel. Het mag echter nooit meer dan 2 jaar bedragen. Wanneer het voertuig voornamelijk
gebruikt wordt voor stadsritten, dan moet het motoroliefilter elk jaar vervangen worden. (2) Maximum aantal kilometers 120.000 km. De riem moet elke 6 jaar worden vervangen, ongeacht de afgelegde afstand. Als het voertuig wordt gebruikt onder
veeleisende omstandigheden (stoffige omgevingen, koude klimaten, veel stadsritten, langdurig stationair lopen van de motor): aanbevolen maximum aantal
kilometers is 60.000 km. De riem moet elke 4 jaar worden vervangen, ongeacht de afgelegde afstand.
(5) Als het voertuig op brandstof rijdt van een kwaliteit die niet voldoet aan de betreffende Europese specificatie, moet dit filter om de 20.000 km vervangen worden
(6) Als het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 20.000 km vervangen worden.
(7) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand.
(o) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
164
ONDERHOUD EN ZORG

PERIODIEKE
CONTROLES
Elke1.000km of vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofpeil;
ruitensproeiervloeistofpeil;
conditie en spanning banden;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking ruitenwisser/-
sproeiersysteem en stand/slijtage van
wisserbladen.
Elke3000km controleren en eventueel
bijvullen: motorolieniveau.
ZWAAR GEBRUIK VAN DE
AUTO
Als het voertuig vooral onder de
volgende omstandigheden wordt
gebruikt:
het rijden op stoffige wegen;
talrijke korte ritten (minder dan
7-8 km) en bij buitentemperaturen
onder het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij
lage snelheden of als de auto lang niet
wordt gebruikt;de volgende controles dienen vaker te
worden uitgevoerd dan aangegeven in
het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
sloten van motorkap en achterklep
op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat/brandstof-
en remsysteem) en rubber elementen
(hoezen/slangen /bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilter controleren en zo nodig
vervangen.
165

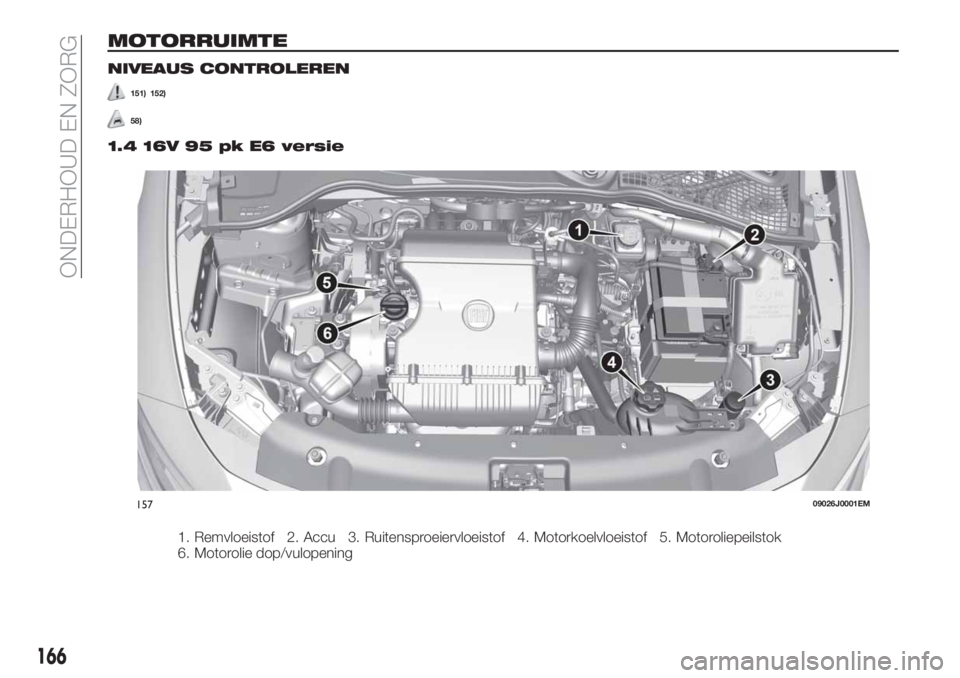

MOTORRUIMTE
NIVEAUS CONTROLEREN
151) 152)
58)
1.4 16V 95 pk E6 versie
1. Remvloeistof 2. Accu 3. Ruitensproeiervloeistof 4. Motorkoelvloeistof 5. Motoroliepeilstok
6. Motorolie dop/vulopening
15709026J0001EM
