2018 FIAT TIPO 4DOORS Instructieboek (in Dutch)

OLIE VOOR
INSCHAKELING
AUTOMATISCHE
VERSNELLINGSBAK
(waar aanwezig)
3)
Het olieniveau van de versnellingsbak
mag uitsluitend gecontroleerd worden
bij een werkplaats van het Fiat
Servicenetwerk.
ACCU
159) 160) 161)
63)
4)
Het elektrolyt van de accu hoeft niet te
worden bijgevuld met gedestilleerd
water.
Een periodieke controle bij het Fiat
Servicenetwerk is echter noodzakelijk
om de efficiëntie te verifiëren.
De accu vervangen
Vervang indien nodig de accu door een
andere originele accu met dezelfde
specificaties. Volg de aanwijzingen van
de fabrikant van de accu voor het
onderhoud.
NUTTIG ADVIES OM DE
LEVENSDUUR VAN DE
ACCU TE VERLENGEN
Nuttig advies om de levensduur van
de accu te verlengen
Neem de volgende aanwijzingen in acht
om het snel ontladen van de accu te
voorkomen en de levensduur te
verlengen:
wanneer de auto wordt geparkeerd,
controleer dan of de portieren, de
motorkap en de achterklep goed
gesloten zijn. Hiermee wordt
voorkomen dat de interieurverlichting
blijft branden.
schakel de interieurverlichting uit: de
auto is in ieder geval uitgerust met een
systeem voor automatische
uitschakeling van de interieurverlichting;
houd accessoires (bijv. autoradio,
alarmknipperlichten, enz.) niet te lang
ingeschakeld wanneer de motor is
uitgezet;
maak voordat werkzaamheden aan
de elektrische installatie worden
uitgevoerd, de kabel van de minpool op
de accu los.
Als men na aanschaf van het voertuig
elektrische accessoires wil monteren
die constante voeding vereisen (alarm
enz.), of accessoires die de elektrische
installatie zwaar belasten, wordt
geadviseerd contact op te nemen met
het Fiat Servicenetwerk; hetgekwalificeerde personeel zal dan het
totale stroomverbruik beoordelen.
64)
BELANGRIJK Als de accu werd
losgekoppeld moet de
stuurbekrachtiging worden
geïnitialiseerd. Het
waarschuwingslampje op het
instrumentenpaneel gaat branden (of
het symbool verschijnt op het display)
om dit aan te geven. Ga hiervoor als
volgt te werk: draai het stuurwiel van
het ene uiteinde naar het andere terwijl
op een rechtlijnig traject van ongeveer
honderd meter wordt gereden.
BELANGRIJK Als het laadniveau
gedurende langere tijd onder 50% blijft,
raakt de accu door sulfatering
beschadigd. Hierdoor verminderen de
capaciteit en het startvermogen. De
accu is in dit geval ook gevoeliger voor
bevriezing (dit kan reeds bij
temperaturen van -10°C gebeuren). Als
het voertuig langere tijd niet gebruikt
wordt, zie dan "Langdurige stilstand
van het voertuig” in het hoofdstuk
"Starten en rijden".
175

BELANGRIJK
151)Rook nooit tijdens het uitvoeren van
werkzaamheden in de motorruimte: er
kunnen ontvlambare gassen en dampen
vrijkomen die brand kunnen veroorzaken.
152)Wees erg voorzichtig bij het uitvoeren
van werkzaamheden in de motorruimte
wanneer de motor nog warm is: gevaar
voor brandwonden. Kom niet te dicht bij de
koelventilator van de radiateur: de
elektrische ventilator kan inschakelen;
gevaar voor verwondingen. Sjaals, dassen
of andere loszittende kleding kunnen door
de bewegende onderdelen worden
meegetrokken.
153)Wacht voor het bijvullen van de
motorolie tot de motor is afgekoeld
alvorens de vuldop los te maken. Dit geldt
in het bijzonder voor voertuigen met een
aluminium vuldop (waar aanwezig).
WAARSCHUWING: gevaar voor
brandwonden!
154)Het koelsysteem staat onder druk. Als
de dop vervangen moet worden, doe dit
dan alleen door een origineel exemplaar;
anders kan dit de werking van het systeem
negatief beïnvloeden. Draai bij warme
motor de dop van het reservoir niet los:
gevaar voor brandwonden.
155)Rijd nooit met een leeg
ruitensproeierreservoir: ruitensproeiers zijn
van fundamenteel belang voor een goed
zicht. Herhaaldelijke werking van het
systeem zonder vloeistof kan leiden tot
schade aan of snelle verslechtering van
sommige systeemcomponenten.156)Sommige in de handel verkrijgbare
ruitensproeiervloeistoffen zijn ontvlambaar.
De motorruimte omvat warme onderdelen
die bij contact met de vloeistof brand
kunnen veroorzaken.
157)Remvloeistof is giftig en uiterst
corrosief. Als er per ongeluk remvloeistof
gemorst wordt, moeten de betrokken delen
onmiddellijk worden gewassen met water
en neutrale zeep. Vervolgens met veel
water afspoelen. In geval van inslikken
onmiddellijk een arts raadplegen.
158)Het symbool
, op het reservoir van
de remvloeistof geeft aan dat een
remvloeistof een synthetische of op
mineralen gebaseerde vloeistof is. Het
gebruik van minerale vloeistoffen kan de
speciale rubberen pakkingen in het
remsysteem onherstelbaar beschadigen.
159)Accuvloeistof is giftig en corrosief.
Vermijd contact met huid en ogen. Houd
open vuur en vonkvormende apparaten uit
de buurt van de accu: brand- en
explosiegevaar.
160)Als de accu met onvoldoende
vloeistof werkt, kan dit de accu
onherstelbaar beschadigen en een explosie
veroorzaken.
161)Bij werkzaamheden aan de accu of in
de buurt van de accu, moeten de ogen
altijd met een speciale bril beschermd
worden.
BELANGRIJK
58)Let erop dat de verschillende types
vloeistoffen tijdens het bijvullen niet
verwisseld worden: ze mogen absoluut niet
onderling gemengd worden! Bijvullen met
een ongeschikte vloeistof kan leiden tot
ernstige schade aan het voertuig.
59)Het olieniveau mag nooit boven het
MAX-teken komen.
60)Vul motorolie bij met dezelfde
kenmerken als de motorolie waarmee de
motor reeds is gevuld.
61)Het motorkoelsysteem moet worden
gevuld met PARAFLU
UPantivries. Vul
koelvloeistof bij met dezelfde kenmerken als
de koelvloeistof waarmee het koelsysteem
reeds is gevuld. PARAFLU
UPmag niet met
andere typen vloeistoffen worden
gemengd. Mocht dit toch gebeuren, start
de motor dan in geen geval en neem
contact op met het Fiat Servicenetwerk.
62)Vermijd elk contact tussen de uiterst
corrosieve remvloeistof en de gelakte
delen. Spoel bij contact onmiddellijk uit met
rijkelijk water.
63)Als de auto langdurig gestald moet
worden bij zeer lage temperaturen,
verwijder dan de accu en breng deze naar
een verwarmde plek, om bevriezing te
voorkomen.
176
ONDERHOUD EN ZORG

64)Onjuiste installatie van elektrische en
elektronische apparatuur kan leiden tot
ernstige schade aan de auto. Als men na
aanschaf van het voertuig accessoires wil
monteren (diefstalbeveiliging, mobiele
telefoon enz.), ga dan naar een werkplaats
van het Fiat Servicenetwerk, die de meest
geschikte apparaten zal aanraden en zal
controleren of een accu met een grotere
capaciteit gemonteerd moet worden.
BELANGRIJK
2)De uitgewerkte motorolie en het
vervangen motoroliefilter bevatten stoffen
die schadelijk zijn voor het milieu. Het
verdient aanbeveling de olie en de filters te
laten vervangen door het Fiat
Servicenetwerk.
3)Gebruikte versnellingsbakolie bevat
stoffen die schadelijk zijn voor het milieu.
Het wordt geadviseerd contact op te
nemen met het Fiat Servicenetwerk om de
vloeistof te laten vervangen.
4)Accu’s bevatten stoffen die zeer
gevaarlijk zijn voor het milieu. Neem voor
het vervangen van de accu contact op met
het Fiat Servicenetwerk.
ACCU OPLADEN
BELANGRIJKE
OPMERKINGEN
BELANGRIJK De procedure voor het
opladen van de accu is uitsluitend
bedoeld ter informatie. Neem contact
op met het Fiat Servicenetwerk om
deze handeling te laten uitvoeren.
BELANGRIJK Wacht, nadat de
startinrichting op STOP is gezet en het
bestuurdersportier is gesloten,
minstens één minuut alvorens de
elektrische voeding naar de accu los te
koppelen. Wanneer de elektrische
voeding weer op de accu wordt
aangesloten, controleer dan of de
startinrichting in de stand STOP staat
en of het bestuurdersportier gesloten is.
BELANGRIJK Het verdient aanbeveling
de accu langzaam en met een laag
amperage gedurende ongeveer 24 uur
op te laden. De accu langer opladen,
kan de accu beschadigen.
BELANGRIJK De kabels van het
elektrische systeem moeten weer
correct worden aangesloten op de
accu, d.w.z. de pluskabel (+) op de
plusklem en de minkabel (–) op de
minklem.De accuklemmen zijn gemarkeerd met
de symbolen plus (+) en min (–), en zijn
weergegeven op het deksel van de
accu. De kabelklemmen moeten ook
corrosievrij zijn en stevig aan de
klemmen bevestigd worden. Als een
acculader van het "snelle" type wordt
gebruikt terwijl de accu in het is
voertuig gemonteerd, moeten eerst
beide kabels van de accu losgemaakt
worden alvorens de acculader aan te
sluiten. Gebruik geen "snellader" voor
de levering van startspanning.
VERSIES ZONDER
STOP/START-SYSTEEM
Ga als volgt te werk om de accu op te
laden:
maak de klem van de minpool van
de accu los;
sluit de kabels van de acculader aan
op de accupolen; let daarbij op de
polariteit;
schakel de acculader in;
schakel na het opladen eerst de
acculader uit voordat deze wordt
losgekoppeld van de accu;
sluit de klem weer op de minpool van
de accu aan.
177

VERSIES MET STOP/
START-SYSTEEM
(indien aanwezig)
Ga als volgt te werk om de accu op te
laden:
Koppel de stekker 1 fig. 166 los van
de accusensor 3 op de minklem 4 (–)
van de accu los (door op de knop 2 te
drukken);
sluit de pluskabel (+) van de
acculader aan op de plusklem 5 van de
accu en de minkabel (–) op de klem van
de sensor 4 zoals aangegeven in de
figuur;
schakel de acculader in. Schakel na
het opladen de acculader uit;
sluit na de acculader te hebben
afgekoppeld de stekker 1 terug op de
sensor 3 aan zoals aangegeven in de
figuur.
ONDERHOUDS-
PROCEDURES
65) 66) 67)
De volgende pagina's bevatten de
voorschriften voor hetvereiste
onderhoud die voorzien zijn door het
technische personeel dat het voertuig
heeft ontworpen.
In aanvulling op deze specifieke
onderhoudsinstructies die
gespecificeerd zijn voor het
geprogrammeerde routine-onderhoud,
zijn er andere componenten die
reparatie of vervanging vereisen tijdens
de gebruikscyclus van het voertuig.
MOTOROLIE
Motorolieniveau controleren
68)
Om een juiste smering van de motor te
garanderen, moet de olie altijd op het
voorgeschreven niveau worden
gehouden (zie "Motorruimte" in dit
hoofdstuk).
MOTOROLIEFILTER
Het motoroliefilter vervangen
Het motoroliefilter moet elke keer dat de
motorolie ververst wordt vervangen
worden.Het is raadzaam om het te vervangen
door een origineel onderdeel, speciaal
ontworpen voor dit voertuig.
LUCHTFILTER
162)
Luchtfilter vervangen
Zie het "Geprogrammeerd
onderhoudsschema" voor de juiste
onderhoudsintervallen.
Het is raadzaam om het te vervangen
door een origineel onderdeel, speciaal
ontworpen voor dit voertuig.
ONDERHOUD
AIRCONDITIONING
69) 70)
Om de beste prestaties te garanderen,
moet de airconditioning gecontroleerd
en onderhouden worden bij een
werkplaats van het Fiat Servicenetwerk,
bij het begin van de zomer.
RUITEN
Wees bij het reinigen van de verwarmde
achterruit voorzichtig als de
ontdooifunctie ingeschakeld is,
vanwege de temperatuur van het glas;
zorg er ook voor dat kinderen het
verwarmde oppervlak niet aanraken.
Het glas kan heet zijn.
16609036J0001EM
178
ONDERHOUD EN ZORG

Gebruik nooit schurende
reinigingsmiddelen om het oppervlak
van de ruiten schoon te maken.
Gebruik geen schrapers of scherpe
voorwerpen die krassen op de ruiten
zouden kunnen veroorzaken.
Sproei het reinigingsmiddel op de doek
die u gebruikt om de
achteruitkijkspiegel schoon te maken.
Sproei het reinigingsmiddel niet
rechtstreeks op het glas.
Het reinigen van de ruit met heet water
kan ertoe leiden dat eventuele etiketten
worden verwijderd.
RUITENWISSER
Wisserbladen voorruit vervangen
Ga als volgt te werk:
hef de wisserarm op, druk op knop
1 fig. 167 van de springveer en
verwijder het wisserblad van de arm;
monteer het nieuwe wisserblad door
het lipje in de speciale zitting op de
wisserarm te blokkeren;
laat de wisserarm voorzichtig op de
ruit zakken.
BELANGRIJK Schakel de ruitenwissers
niet met van de ruit opgeheven
wisserbladen in.
Ruitensproeier
De ruitensproeiers zijn niet verstelbaar
fig. 168. Als de ruitensproeiers niet
werken, controleer dan eerst of er
ruitensproeiervloeistof in het reservoir zit
(zie paragraaf “Motorruimte” in dit
hoofdstuk). Gebruik alleen de
voorgeschreven vloeistof, gebruik niet
alleen water.Controleer vervolgens of de
sproeigaatjes niet verstopt zijn. Gebruik
zo nodig een naald om ze te
ontstoppen.
UITLAATSYSTEEM
163) 164)
71)
Passend onderhoud van het
motoruitlaatsysteem is de beste
bescherming tegen lekkage van
koolmonoxide in het interieur.
AUTOMATISCHE
VERSNELLINGSBAK
(waar aanwezig)
72)
Gebruik alleen een versnellingsbakolie
met dezelfde kenmerken als die
vermeld in de tabel "Vloeistoffen en
smeermiddelen" (zie hoofdstuk
“Technische gegevens”).
Speciale additieven
Gebruik geen enkel type additief bij de
automatische versnellingsbakolie. De
automatische versnellingsbakolie is een
product dat speciaal ontworpen is voor
het voertuig en de prestaties kunnen
negatief beïnvloed worden door het
gebruik van andere additieven.
16709046J0002EM
16809046J0003EM
179

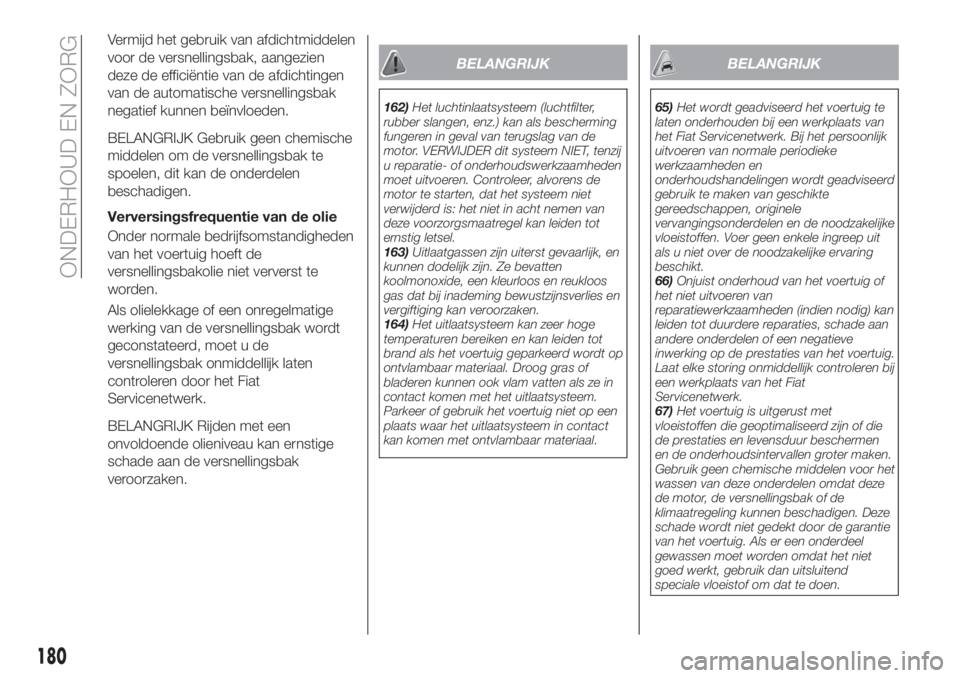

Vermijd het gebruik van afdichtmiddelen
voor de versnellingsbak, aangezien
deze de efficiëntie van de afdichtingen
van de automatische versnellingsbak
negatief kunnen beïnvloeden.
BELANGRIJK Gebruik geen chemische
middelen om de versnellingsbak te
spoelen, dit kan de onderdelen
beschadigen.
Verversingsfrequentie van de olie
Onder normale bedrijfsomstandigheden
van het voertuig hoeft de
versnellingsbakolie niet ververst te
worden.
Als olielekkage of een onregelmatige
werking van de versnellingsbak wordt
geconstateerd, moet u de
versnellingsbak onmiddellijk laten
controleren door het Fiat
Servicenetwerk.
BELANGRIJK Rijden met een
onvoldoende olieniveau kan ernstige
schade aan de versnellingsbak
veroorzaken.
BELANGRIJK
162)Het luchtinlaatsysteem (luchtfilter,
rubber slangen, enz.) kan als bescherming
fungeren in geval van terugslag van de
motor. VERWIJDER dit systeem NIET, tenzij
u reparatie- of onderhoudswerkzaamheden
moet uitvoeren. Controleer, alvorens de
motor te starten, dat het systeem niet
verwijderd is: het niet in acht nemen van
deze voorzorgsmaatregel kan leiden tot
ernstig letsel.
163)Uitlaatgassen zijn uiterst gevaarlijk, en
kunnen dodelijk zijn. Ze bevatten
koolmonoxide, een kleurloos en reukloos
gas dat bij inademing bewustzijnsverlies en
vergiftiging kan veroorzaken.
164)Het uitlaatsysteem kan zeer hoge
temperaturen bereiken en kan leiden tot
brand als het voertuig geparkeerd wordt op
ontvlambaar materiaal. Droog gras of
bladeren kunnen ook vlam vatten als ze in
contact komen met het uitlaatsysteem.
Parkeer of gebruik het voertuig niet op een
plaats waar het uitlaatsysteem in contact
kan komen met ontvlambaar materiaal.
BELANGRIJK
65)Het wordt geadviseerd het voertuig te
laten onderhouden bij een werkplaats van
het Fiat Servicenetwerk. Bij het persoonlijk
uitvoeren van normale periodieke
werkzaamheden en
onderhoudshandelingen wordt geadviseerd
gebruik te maken van geschikte
gereedschappen, originele
vervangingsonderdelen en de noodzakelijke
vloeistoffen. Voer geen enkele ingreep uit
als u niet over de noodzakelijke ervaring
beschikt.
66)Onjuist onderhoud van het voertuig of
het niet uitvoeren van
reparatiewerkzaamheden (indien nodig) kan
leiden tot duurdere reparaties, schade aan
andere onderdelen of een negatieve
inwerking op de prestaties van het voertuig.
Laat elke storing onmiddellijk controleren bij
een werkplaats van het Fiat
Servicenetwerk.
67)Het voertuig is uitgerust met
vloeistoffen die geoptimaliseerd zijn of die
de prestaties en levensduur beschermen
en de onderhoudsintervallen groter maken.
Gebruik geen chemische middelen voor het
wassen van deze onderdelen omdat deze
de motor, de versnellingsbak of de
klimaatregeling kunnen beschadigen. Deze
schade wordt niet gedekt door de garantie
van het voertuig. Als er een onderdeel
gewassen moet worden omdat het niet
goed werkt, gebruik dan uitsluitend
speciale vloeistof om dat te doen.
180
ONDERHOUD EN ZORG

68)Een overtollige of onvoldoende
hoeveelheid olie in het motorblok leidt tot
ernstige beschadiging van de motor. Zorg
ervoor dat de olie altijd op een geschikt
niveau staat.
69)Vraag altijd om het gebruik van
uitsluitend goedgekeurde koel- en
smeermiddelen voor de compressor die
geschikt zijn voor het specifieke
klimaatregelsysteem dat op het voertuig
gemonteerd is. Sommige niet
goedgekeurde koelmiddelen zijn brandbaar
en kunnen exploderen, met risico op
verwondingen. Het gebruik van
niet-goedgekeurde koelmiddelen of
smeermiddelen kan de werking van het
systeem negatief beïnvloeden, wat tot dure
reparaties leidt.
70)Het airconditioningssysteem bevat
koelmiddel onder hoge druk: om letsel aan
mensen of schade aan het systeem te
voorkomen moet bijvullen van koelmiddel of
reparatie waarbij de kabels losgekoppeld
moeten worden, uitgevoerd worden bij een
werkplaats van het Fiat Servicenetwerk.
71)Voertuigen uitgerust met katalysator
mogen uitsluitend getakt worden met
loodvrije benzine. Loodhoudende benzine
kan de katalysator permanent beschadigen
en de werking om vervuilende emissies te
beperken teniet doen, waardoor de
prestaties van de motor in gevaar komen,
die hierdoor onherstelbaar beschadigd kan
raken. Als de motor niet goed werkt, in het
bijzonder bij moeizaam starten of bij
prestatieverlies, ga dan onmiddellijk naar
het Fiat Servicenetwerk. Langdurige en
onjuiste werking van de motor kan leiden
tot oververhitting van de katalysator en, als
gevolg, mogelijke schade aan de
katalysator en het voertuig.72)Het gebruik van een
versnellingsbakvloeistof anders dan de
goedgekeurde kan de kwaliteit van het
schakelen in gevaar brengen en/of leiden
tot trilling van de versnellingsbak zelf.HET VOERTUIG
OPKRIKKEN
Als het voertuig opgeheven moet
worden, ga dan naar een werkplaats
van het Fiat Servicenetwerk die is
uitgerust met een garagekrik of een
hefbrug.
De hefpunten van het voertuig zijn
gemarkeerd op de zijskirts met de
symbolen
(zie afbeelding in
fig. 169 ).
16909056J0001EM
181

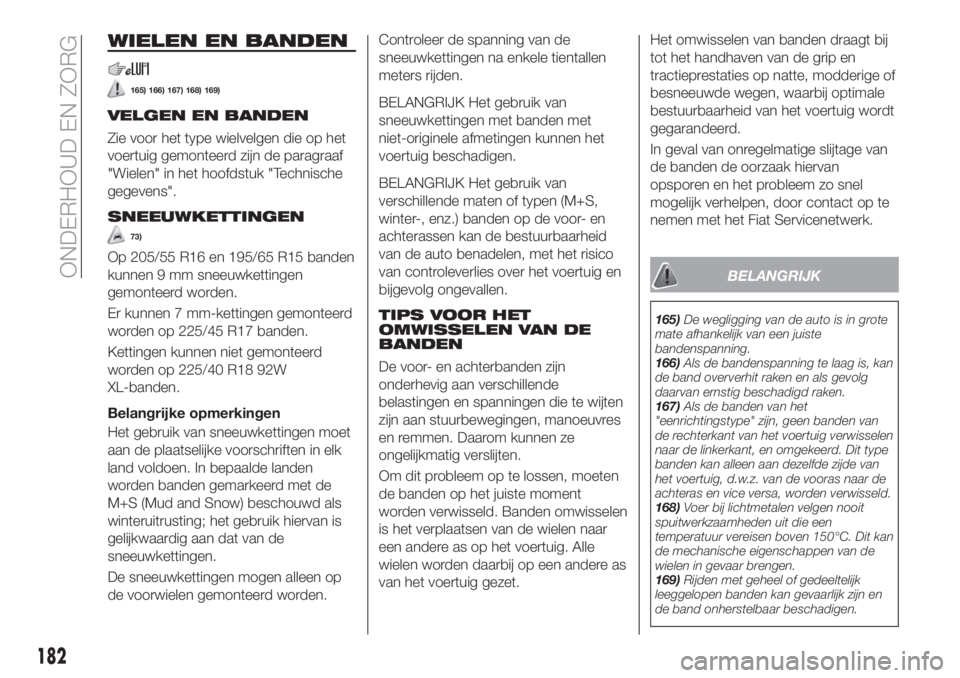

WIELEN EN BANDEN
165) 166) 167) 168) 169)
VELGEN EN BANDEN
Zie voor het type wielvelgen die op het
voertuig gemonteerd zijn de paragraaf
"Wielen" in het hoofdstuk "Technische
gegevens".
SNEEUWKETTINGEN
73)
Op 205/55 R16 en 195/65 R15 banden
kunnen 9 mm sneeuwkettingen
gemonteerd worden.
Er kunnen 7 mm-kettingen gemonteerd
worden op 225/45 R17 banden.
Kettingen kunnen niet gemonteerd
worden op 225/40 R18 92W
XL-banden.
Belangrijke opmerkingen
Het gebruik van sneeuwkettingen moet
aan de plaatselijke voorschriften in elk
land voldoen. In bepaalde landen
worden banden gemarkeerd met de
M+S (Mud and Snow) beschouwd als
winteruitrusting; het gebruik hiervan is
gelijkwaardig aan dat van de
sneeuwkettingen.
De sneeuwkettingen mogen alleen op
de voorwielen gemonteerd worden.Controleer de spanning van de
sneeuwkettingen na enkele tientallen
meters rijden.
BELANGRIJK Het gebruik van
sneeuwkettingen met banden met
niet-originele afmetingen kunnen het
voertuig beschadigen.
BELANGRIJK Het gebruik van
verschillende maten of typen (M+S,
winter-, enz.) banden op de voor- en
achterassen kan de bestuurbaarheid
van de auto benadelen, met het risico
van controleverlies over het voertuig en
bijgevolg ongevallen.
TIPS VOOR HET
OMWISSELEN VAN DE
BANDEN
De voor- en achterbanden zijn
onderhevig aan verschillende
belastingen en spanningen die te wijten
zijn aan stuurbewegingen, manoeuvres
en remmen. Daarom kunnen ze
ongelijkmatig verslijten.
Om dit probleem op te lossen, moeten
de banden op het juiste moment
worden verwisseld. Banden omwisselen
is het verplaatsen van de wielen naar
een andere as op het voertuig. Alle
wielen worden daarbij op een andere as
van het voertuig gezet.Het omwisselen van banden draagt bij
tot het handhaven van de grip en
tractieprestaties op natte, modderige of
besneeuwde wegen, waarbij optimale
bestuurbaarheid van het voertuig wordt
gegarandeerd.
In geval van onregelmatige slijtage van
de banden de oorzaak hiervan
opsporen en het probleem zo snel
mogelijk verhelpen, door contact op te
nemen met het Fiat Servicenetwerk.
BELANGRIJK
165)De wegligging van de auto is in grote
mate afhankelijk van een juiste
bandenspanning.
166)Als de bandenspanning te laag is, kan
de band oververhit raken en als gevolg
daarvan ernstig beschadigd raken.
167)Als de banden van het
"eenrichtingstype" zijn, geen banden van
de rechterkant van het voertuig verwisselen
naar de linkerkant, en omgekeerd. Dit type
banden kan alleen aan dezelfde zijde van
het voertuig, d.w.z. van de vooras naar de
achteras en vice versa, worden verwisseld.
168)Voer bij lichtmetalen velgen nooit
spuitwerkzaamheden uit die een
temperatuur vereisen boven 150°C. Dit kan
de mechanische eigenschappen van de
wielen in gevaar brengen.
169)Rijden met geheel of gedeeltelijk
leeggelopen banden kan gevaarlijk zijn en
de band onherstelbaar beschadigen.
182
ONDERHOUD EN ZORG
