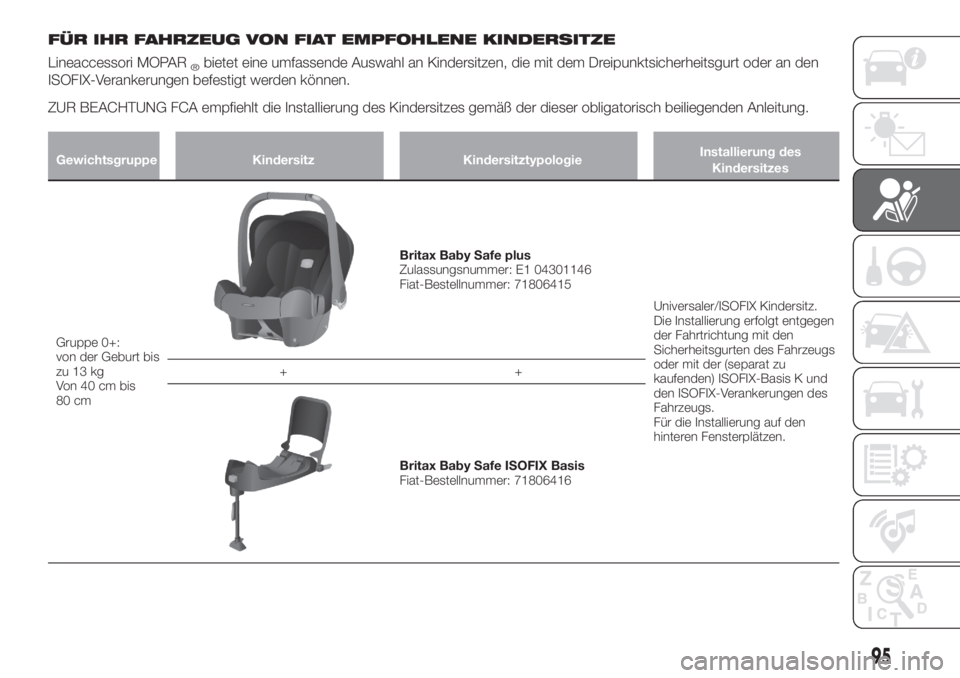

FÜR IHR FAHRZEUG VON FIAT EMPFOHLENE KINDERSITZE
Lineaccessori MOPAR®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
ZUR BEACHTUNG FCA empfiehlt die Installierung des Kindersitzes gemäß der dieser obligatorisch beiliegenden Anleitung.
Gewichtsgruppe Kindersitz KindersitztypologieInstallierung des
Kindersitzes
Gruppe 0+:
von der Geburt bis
zu 13 kg
Von40cmbis
80 cm
Britax Baby Safe plus
Zulassungsnummer: E1 04301146
Fiat-Bestellnummer: 71806415
Universaler/ISOFIX Kindersitz.
Die Installierung erfolgt entgegen
der Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs
oder mit der (separat zu
kaufenden) ISOFIX-Basis K und
den ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen. ++
Britax Baby Safe ISOFIX Basis
Fiat-Bestellnummer: 71806416
95

Gewichtsgruppe Kindersitz KindersitztypologieInstallierung des
Kindersitzes
Gruppe 1:
9 bis zu 18 kg
Von67cmbis
105 cm
Fair G0/1S
Zulassungsnummer: E4 04443718
Fiat-Bestellnummer: 71807388
Universaler/ISOFIX Kindersitz.
Die Montage kann nur mithilfe
der Sicherheitsgurte des
Fahrzeugs (nur in Fahrtrichtung)
oder mithilfe der ISOFIX-
Verankerungen des Fahrzeugs
erfolgen.
FCA empfiehlt die Befestigung
der ISOFIX-Plattform nach hinten
(RWF Typ „G”- separat zu
kaufen), oder der ISOFIX-
Plattform in Fahrtrichtung (FWF
Typ „A” - separat zu kaufen),
einer starren Kopfstütze (separat
zu kaufen) und die
ISOFIX-Verankerungen des
Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen. ++
Referenz A: Plattform Fair ISOFIX RWF
Typ „G” für G 0/1S
Fiat-Bestellnummer: 71807455
oder
Bezug B: Plattform Fair ISOFIX FWF
Typ „A” für G 0/1S
Fiat-Bestellnummer: 71805364
++
Feste Kopfstütze FAIR
Fiat-Bestellnummer: 71807387
96
SICHERHEIT

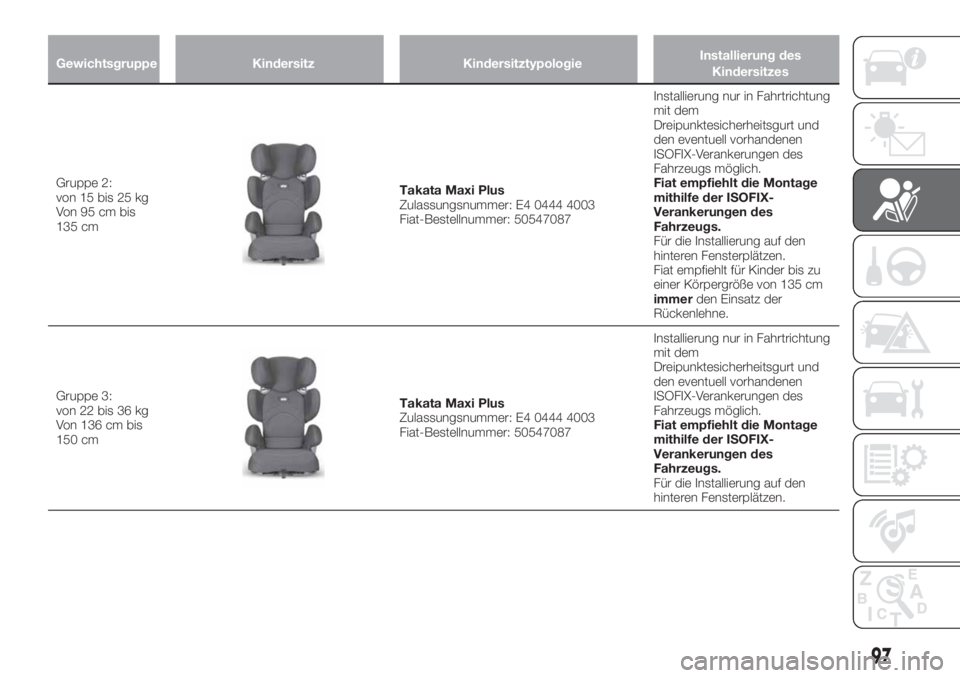

Gewichtsgruppe Kindersitz KindersitztypologieInstallierung des
Kindersitzes
Gruppe 2:
von 15 bis 25 kg
Von95cmbis
135 cmTakata Maxi Plus
Zulassungsnummer: E4 0444 4003
Fiat-Bestellnummer: 50547087Installierung nur in Fahrtrichtung
mit dem
Dreipunktesicherheitsgurt und
den eventuell vorhandenen
ISOFIX-Verankerungen des
Fahrzeugs möglich.
Fiat empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des
Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen.
Fiat empfiehlt für Kinder bis zu
einer Körpergröße von 135 cm
immerden Einsatz der
Rückenlehne.
Gruppe 3:
von 22 bis 36 kg
Von 136 cm bis
150 cm
Takata Maxi Plus
Zulassungsnummer: E4 0444 4003
Fiat-Bestellnummer: 50547087Installierung nur in Fahrtrichtung
mit dem
Dreipunktesicherheitsgurt und
den eventuell vorhandenen
ISOFIX-Verankerungen des
Fahrzeugs möglich.
Fiat empfiehlt die Montage
mithilfe der ISOFIX-
Verankerungen des
Fahrzeugs.
Für die Installierung auf den
hinteren Fensterplätzen.
97

Wichtige Hinweise für den sicheren
Transport von Kindern
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz bei
einem Unfall ist.
Den Kindersitz so lange wie möglich
in der Position entgegen der
Fahrtrichtung positioniert lassen, am
besten bis zum 3. oder 4. Lebensjahr
des Kindes.
Bei Deaktivierung des
Beifahrer-Frontairbags (wo vorhanden)
immer überprüfen, dass die
Kontrollleuchte auf der
Instrumententafel dauerhaft leuchtet
und so die erfolgte Deaktivierung
anzeigt.
Die mit dem Sitz gelieferten
Anleitungen strengstens beachten.
Diese sind im Fahrzeug zusammen mit
den Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden.
Jedes Rückhaltesystem hat nur
einen Sitz, auf dem nie zwei Kinder
gleichzeitig transportiert werden dürfen.
Prüfen Sie stets, dass der
Sicherheitsgurt nicht am Hals des
Kindes anliegt.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am
Sicherheitsgurt überprüfen.
Dem Kind nicht erlauben, während
der Fahrt ungewöhnliche Stellungen
einzunehmen oder den Sicherheitsgurt
abzulegen.
Immer darauf achten, dass der
diagonale Gurtteil nicht unter die Arme
oder hinter den Rücken des Kindes
liegt.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Wenn das Fahrzeug in einen
Verkehrsunfall verwickelt wurde, den
Kindersitz durch einen neuen ersetzen.
Lassen Sie zusätzlich, je nach Art des
installierten Kindersitzes, die
Isofix-Verankerungen oder den
Sicherheitsgurt austauschen, der zum
Festschnallen des Kindersitzes
verwendet wurde.
Für jeden Kindersitz, der mit der
Fahrtrichtung auf dem Rücksitz im
Fahrzeug eingebaut wurde, unabhängig
von der Gewichtsgruppe, für die dieser
Kindersitz geeignet ist, darf dieser nur
nach Rückbau der Kopfstütze des
entsprechenden Vordersitzes eingebaut
werden. Dies gilt nicht für Kindersitze,
die nur mit einem Kissen (ohne
Rückenlehne) ausgestattet sind: diese
Kindersitze sollten mit am
entsprechenden Sitz verbleibender
Kopfstütze eingebaut werden.
ZUR BEACHTUNG
78)GROSSE GEFAHR: Die entgegen der
Verkehrsrichtung installierten Kindersitze
dürfen nicht auf dem Beifahrersitz installiert
werden, wenn der Airbag für diesen Sitz
aktiv ist. Das Auslösen des Airbags bei
einem Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Es empfiehlt sich daher
immer, Kleinkinder im eigenen Kindersitz
auf dem Rücksitz zu transportieren, da dies
die am besten geschützte Position bei
einem Aufprall ist.
79)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
80)Wenn ein Kleinkind in einer Babywiege
entgegen der Fahrtrichtung auf dem
Beifahrersitz transportiert werden muss,
müssen die Airbags auf der Beifahrerseite
(Frontalairbag und Seitenairbag) im
Hauptmenü des Connect Systems
deaktiviert werden (siehe Beschreibung im
Abschnitt "Zusätzliches Schutzsystem
(SRS) - Airbags"). Das Aufleuchten der LED
an der vorderen Deckenleuchte
bestätigt die erfolgte Abschaltung.
Weiterhin ist der Beifahrersitz, um die
Berührung des Kindersitzes mit dem
Armaturenbrett zu vermeiden, auf die
entfernteste Sitzposition einzustellen.
98
SICHERHEIT

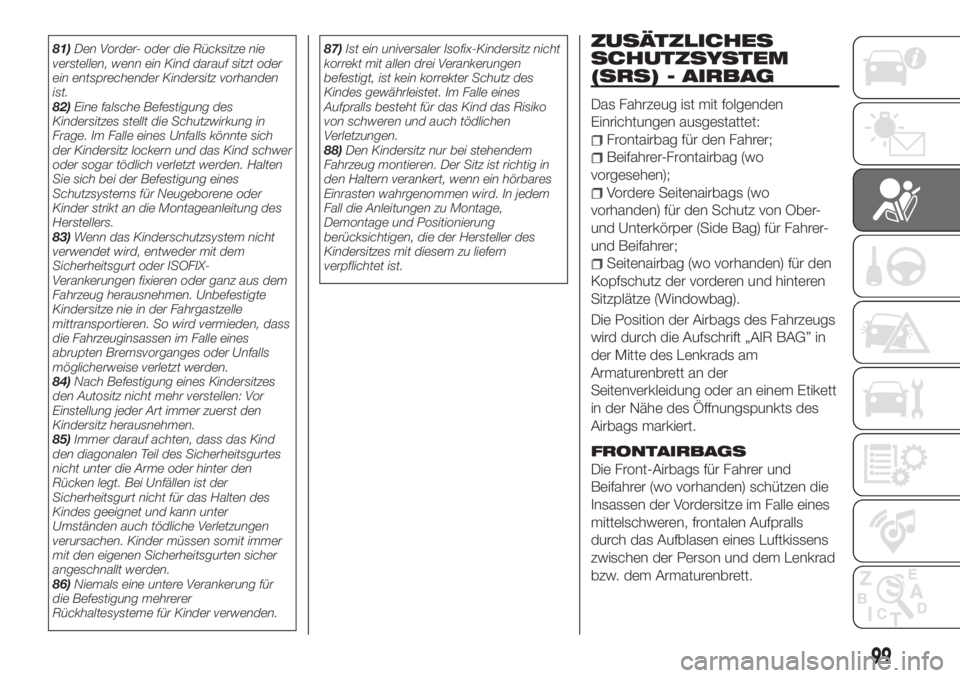

81)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden
ist.
82)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich
der Kindersitz lockern und das Kind schwer
oder sogar tödlich verletzt werden. Halten
Sie sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder strikt an die Montageanleitung des
Herstellers.
83)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-
Verankerungen fixieren oder ganz aus dem
Fahrzeug herausnehmen. Unbefestigte
Kindersitze nie in der Fahrgastzelle
mittransportieren. So wird vermieden, dass
die Fahrzeuginsassen im Falle eines
abrupten Bremsvorganges oder Unfalls
möglicherweise verletzt werden.
84)Nach Befestigung eines Kindersitzes
den Autositz nicht mehr verstellen: Vor
Einstellung jeder Art immer zuerst den
Kindersitz herausnehmen.
85)Immer darauf achten, dass das Kind
den diagonalen Teil des Sicherheitsgurtes
nicht unter die Arme oder hinter den
Rücken legt. Bei Unfällen ist der
Sicherheitsgurt nicht für das Halten des
Kindes geeignet und kann unter
Umständen auch tödliche Verletzungen
verursachen. Kinder müssen somit immer
mit den eigenen Sicherheitsgurten sicher
angeschnallt werden.
86)Niemals eine untere Verankerung für
die Befestigung mehrerer
Rückhaltesysteme für Kinder verwenden.87)Ist ein universaler Isofix-Kindersitz nicht
korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko
von schweren und auch tödlichen
Verletzungen.
88)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. In jedem
Fall die Anleitungen zu Montage,
Demontage und Positionierung
berücksichtigen, die der Hersteller des
Kindersitzes mit diesem zu liefern
verpflichtet ist.ZUSÄTZLICHES
SCHUTZSYSTEM
(SRS) - AIRBAG
Das Fahrzeug ist mit folgenden
Einrichtungen ausgestattet:
Frontairbag für den Fahrer;
Beifahrer-Frontairbag (wo
vorgesehen);
Vordere Seitenairbags (wo
vorhanden) für den Schutz von Ober-
und Unterkörper (Side Bag) für Fahrer-
und Beifahrer;
Seitenairbag (wo vorhanden) für den
Kopfschutz der vorderen und hinteren
Sitzplätze (Windowbag).
Die Position der Airbags des Fahrzeugs
wird durch die Aufschrift „AIR BAG” in
der Mitte des Lenkrads am
Armaturenbrett an der
Seitenverkleidung oder an einem Etikett
in der Nähe des Öffnungspunkts des
Airbags markiert.
FRONTAIRBAGS
Die Front-Airbags für Fahrer und
Beifahrer (wo vorhanden) schützen die
Insassen der Vordersitze im Falle eines
mittelschweren, frontalen Aufpralls
durch das Aufblasen eines Luftkissens
zwischen der Person und dem Lenkrad
bzw. dem Armaturenbrett.
99

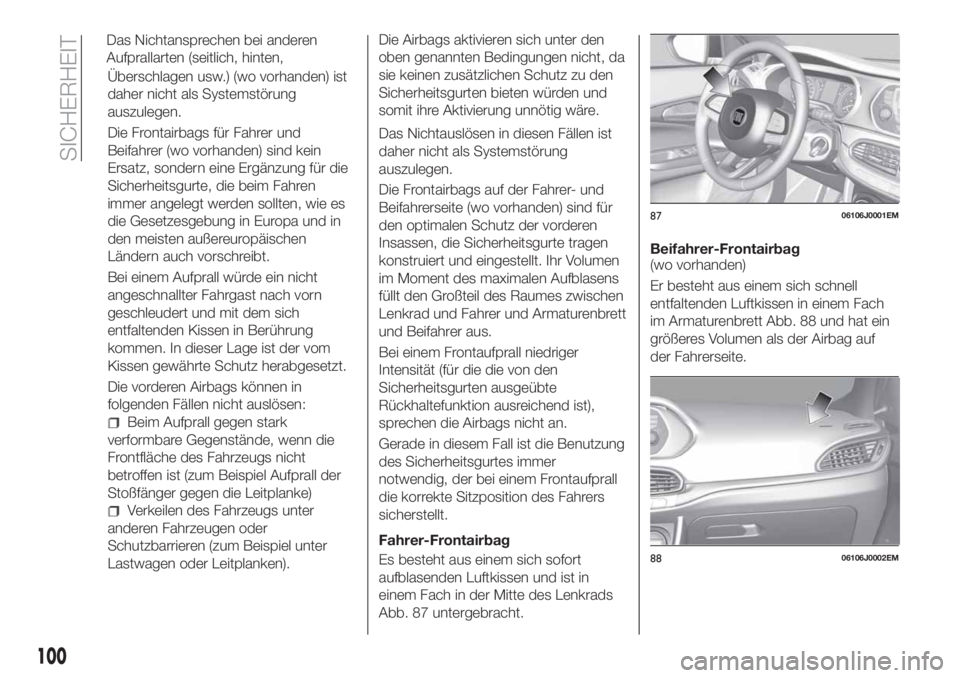

Überschlagen usw.) (wo vorhanden) ist
daher nicht als Systemstörung
auszulegen.
Die Frontairbags für Fahrer und
Beifahrer (wo vorhanden) sind kein
Ersatz, sondern eine Ergänzung für die
Sicherheitsgurte, die beim Fahren
immer angelegt werden sollten, wie es
die Gesetzesgebung in Europa und in
den meisten außereuropäischen
Ländern auch vorschreibt.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich
entfaltenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßfänger gegen die Leitplanke)
Verkeilen des Fahrzeugs unter
anderen Fahrzeugen oder
Schutzbarrieren (zum Beispiel unter
Lastwagen oder Leitplanken).Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre.
Das Nichtauslösen in diesen Fällen ist
daher nicht als Systemstörung
auszulegen.
Die Frontairbags auf der Fahrer- und
Beifahrerseite (wo vorhanden) sind für
den optimalen Schutz der vorderen
Insassen, die Sicherheitsgurte tragen
konstruiert und eingestellt. Ihr Volumen
im Moment des maximalen Aufblasens
füllt den Großteil des Raumes zwischen
Lenkrad und Fahrer und Armaturenbrett
und Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für die die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist),
sprechen die Airbags nicht an.
Gerade in diesem Fall ist die Benutzung
des Sicherheitsgurtes immer
notwendig, der bei einem Frontaufprall
die korrekte Sitzposition des Fahrers
sicherstellt.
Fahrer-Frontairbag
Es besteht aus einem sich sofort
aufblasenden Luftkissen und ist in
einem Fach in der Mitte des Lenkrads
Abb. 87 untergebracht.Beifahrer-Frontairbag
(wo vorhanden)
Er besteht aus einem sich schnell
entfaltenden Luftkissen in einem Fach
im Armaturenbrett Abb. 88 und hat ein
größeres Volumen als der Airbag auf
der Fahrerseite.
8706106J0001EM
8806106J0002EM
100
SICHERHEIT

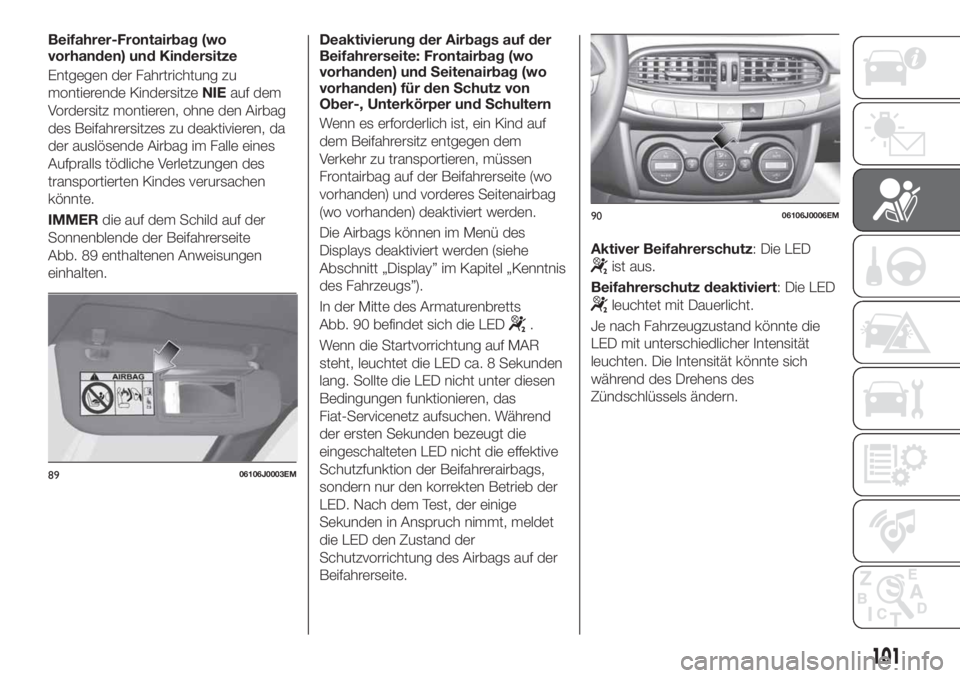

Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,

Beifahrer-Frontairbag (wo
vorhanden) und Kindersitze
Entgegen der Fahrtrichtung zu
montierende KindersitzeNIEauf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren, da
der auslösende Airbag im Falle eines
Aufpralls tödliche Verletzungen des
transportierten Kindes verursachen
könnte.
IMMERdie auf dem Schild auf der
Sonnenblende der Beifahrerseite
Abb. 89 enthaltenen Anweisungen
einhalten.Deaktivierung der Airbags auf der
Beifahrerseite: Frontairbag (wo
vorhanden) und Seitenairbag (wo
vorhanden) für den Schutz von
Ober-, Unterkörper und Schultern
Wenn es erforderlich ist, ein Kind auf
dem Beifahrersitz entgegen dem
Verkehr zu transportieren, müssen
Frontairbag auf der Beifahrerseite (wo
vorhanden) und vorderes Seitenairbag
(wo vorhanden) deaktiviert werden.
Die Airbags können im Menü des
Displays deaktiviert werden (siehe
Abschnitt „Display” im Kapitel „Kenntnis
des Fahrzeugs”).
In der Mitte des Armaturenbretts
Abb. 90 befindet sich die LED
.
Wenn die Startvorrichtung auf MAR
steht, leuchtet die LED ca. 8 Sekunden
lang. Sollte die LED nicht unter diesen
Bedingungen funktionieren, das
Fiat-Servicenetz aufsuchen. Während
der ersten Sekunden bezeugt die
eingeschalteten LED nicht die effektive
Schutzfunktion der Beifahrerairbags,
sondern nur den korrekten Betrieb der
LED. Nach dem Test, der einige
Sekunden in Anspruch nimmt, meldet
die LED den Zustand der
Schutzvorrichtung des Airbags auf der
Beifahrerseite.Aktiver Beifahrerschutz: Die LED
ist aus.
Beifahrerschutz deaktiviert: Die LED
leuchtet mit Dauerlicht.
Je nach Fahrzeugzustand könnte die
LED mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich
während des Drehens des
Zündschlüssels ändern.
8906106J0003EM
9006106J0006EM
101

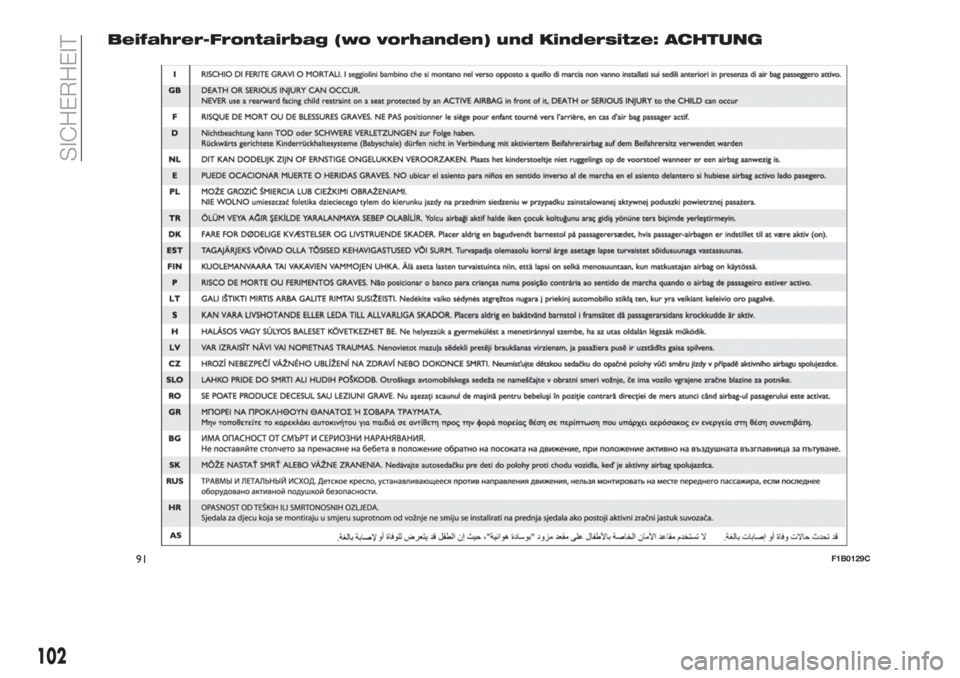

Beifahrer-Frontairbag (wo vorhanden) und Kindersitze: ACHTUNG
91F1B0129C
102
SICHERHEIT
