2018 FIAT TIPO 4DOORS service interval

SCHEIBENWISCHER
WASCHANLAGE
Der Betrieb ist freigegeben, wenn die
Anlassvorrichtung auf MAR steht.
SCHEIBENWISCH-/-
WASCHANLAGE
Betrieb
22)
5) 6)
Der Stellring 1 Abb. 28 kann folgende
Stellungen einnehmen:
Scheibenwischer ausgeschaltet
ständiger Intervallbetrieb (langsam)
geschwindigkeitsabhängige
Intervallschaltung
LOlangsamer Dauerbetrieb
HIschneller Dauerbetrieb
Kombinierte Funktion (MIST).
Bei Bewegen des Hebels über den
Druckpunkt nach oben (Position MIST
) wird das Kurzwischen aktiviert,
solange der Hebel manuell in dieser
Position gehalten wird. Beim Loslassen
kehrt der Hebel in seine Position zurück
und stoppt der Scheibenwischer wird
angehalten. Mit dieser Funktion können
eventueller Schmutz oder Tauwasser
am Morgen von der Windschutzscheibe
gewischt werden.
ZUR BEACHTUNG Mit dieser Funktion
wird die Scheibenwaschvorrichtung
nicht aktiviert. Die Scheibe wird daher
ohne Scheibenreiniger abgewischt.
Damit Scheibenreiniger auf die
Windschutzscheibe gesprüht wird,
muss die Waschfunktion aktiviert
werden.
Steht der Stellring 1 Abb. 28 in Stellung
, wird der Scheibenwischer nicht
betätigt. In Stellung
beträgt die Pause
zwischen den Wischvorgängen
10 Sekunden, unabhängig von der
Fahrzeuggeschwindigkeit. In Stellung
wird der Intervall der Wischvorgänge
über die Fahrzeuggeschwindigkeit
gesteuert: die Intervalle verkürzen sich
mit zunehmender Geschwindigkeit.In der StellungLObzw.HIwird der
Scheibenwischer im Dauerbetrieb
betätigt, d.h. ohne Intervallschaltung
zwischen zwei Wischvorgängen.
Funktion „Intelligentes Waschen”
Den Hebel in Richtung Lenkrad ziehen
(nicht eingerastete Position), um die
Scheibenwaschanlage einzuschalten.
Wird der Hebel länger als eine halbe
Sekunde in der Stellung gehalten, wird
der Scheibenwischer aktiviert. Lässt der
Nutzer den Hebel los, werden drei
Wischvorgänge ausgeführt. Danach
wird, bei Stellung des Hebels in Position
der Wischzyklus mit einem letzten
Wischvorgang nach einer Pause von
6 Sekunden abgeschlossen.
In StellungLObzw.HIwird kein
intelligenter Scheibenwaschvorgang
ausgeführt.
ZUR BEACHTUNG Bei der Betätigung
von weniger als einer halben Sekunde
wird nur die Scheibenwaschanlage
aktiviert. “Intelligenten Waschvorgang“
nicht länger als 30 Sekunden aktivieren.
Scheibenwaschanlage nicht bei leerem
Behälter betätigen.
Funktion „Service Position”
Diese Funktion erlaubt den Austausch
der Wischerblätter oder deren Schutz
vor Eis und/oder Schnee.
28P2000172
25

Kontrollleuchte Bedeutung
BernsteingelbSYSTEM FIAT CODE DEFEKT
Wenn die Kontrollleuchte oder das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des Fiat CODE
Systems hin. Umgehend das Fiat-Kundendienstnetz aufsuchen.
BernsteingelbFEHLBETRIEB DER PARKSENSOREN (PARK ASSIST)
Die gelbe Kontrollleuchte/das gelbe Symbol leuchtet im Falle eines Fehlbetriebs der Parksensoren. Hält das
Problem weiter an, auch nachdem der Bereich um die Parksensoren gereinigt wurde, wenden Sie sich an
das Fiat-Kundendienstnetz.
BernsteingelbWASSER IM DIESELFILTER (nur Diesel-Versionen)
Die Kontrollleuchte/das Symbol ist während der Fahrt immer eingeschaltet (zusammen mit einer Meldung
auf dem Display), um Wasser im Dieselfilter anzuzeigen.
22)
BernsteingelbVERBRAUCHTES MOTORÖL
(wo vorgesehen)
Diesel-Versionen: Die Kontrollleuchte oder das Symbol wird in 3-Minuten-Zyklen mit Intervallen, in denen
die Kontrollleuchte ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel durchgeführt wurde.
Das Symbol bleibt während der ganzen Zeit der Anzeige eingeblendet.
Benzinversionen: Die Kontrollleuchte oder das Symbol leuchtet auf und erlischt dann am Ende der
Anzeige wieder.
ACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher
beschriebener Art und Weise, bis das Öl gewechselt wird.
Wenn das Symbol oder die Kontrollleuchte leuchten, handelt es sich nicht um einen Fehlzustand am
Fahrzeug, sondern nur um einen Hinweis, dass durch den normalen Fahrzeugeinsatz ein Ölwechsel
erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass der Motor die
Betriebstemperatur später erreicht.
Bitte umgehend das Fiat-Servicenetz aufsuchen.
23) 24)
59

Symbol Bedeutung
Bernsteingelb oder RotFEHLBETRIEB DER PARKSENSOREN (PARK ASSIST)
Das gelbe Symbol leuchtet im Falle eines Fehlbetriebs der Parksensoren. Hält das Problem
weiter an, auch nachdem der Bereich um die Parksensoren gereinigt wurde, wenden Sie sich
an das Fiat-Servicenetz .
Das rote Symbol leuchtet im Falle eines permanenten Fehlbetriebs der Parksensoren. Die
Ursache des Fehlbetriebs könnte auf eine ungenügende Spannung der Batterie oder eventuelle
Fehlbetriebe der elektrischen Anlage zurückzuführen sein. Bitte umgehend das Fiat-Servicenetz
aufsuchen.
Bernsteingelb oder RotFEHLER IM FULL BRAKE CONTROL SYSTEM
Das gelbe Symbol leuchtet (gleichzeitig wird eine entsprechende Meldung am Display
eingeblendet), wenn das Full Brake Control System eine zweitweilige Störung aufweist. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
Das rote Symbol leuchtet (gleichzeitig wird eine entsprechende Meldung am Display
eingeblendet), wenn das Full Brake Control System eine permanente Störung aufweist. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
BernsteingelbFEHLBETRIEB DES SPEED LIMITER
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed Limiter-Systems. Umgehend das
Fiat-Servicenetz aufsuchen, um die Störung zu beheben.
BernsteingelbPROGRAMMIERTE WARTUNG (SERVICE)
Im „Plan für die programmierte Wartung” sind für die Wartung des Fahrzeugs bestimmte
Inspektionsintervalle vorgegeben. Querverweis auf das Kapitel „Wartung und Pflege”.
Wenn die planmäßige Wartung („Inspektion”) bevorsteht, leuchtet am Display das Symbol
gefolgt von der Anzahl der Kilometer/Meilen oder Tage (wo vorgesehen), die bis zur Wartung
des Fahrzeugs fehlen, wenn die Startvorrichtung auf MAR gedreht wird.
Diese Anzeige erscheint automatisch, wenn die Anlassvorrichtung auf MAR gedreht wird, und
bis zur Fälligkeit der nächsten Inspektion 2.000 km, oder, wo vorgesehen, 30 Tage fehlen. Sie
wird bei jedem Drehen der Anlassvorrichtung auf MAR wiederholt. Die Anzeige erfolgt in
Kilometern oder Meilen je nach Einstellung der Maßeinheit.
Das Fiat-Kundendienstnetz aufsuchen, das außer den im „Plan der planmäßigen Wartung”
vorgesehenen Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
65

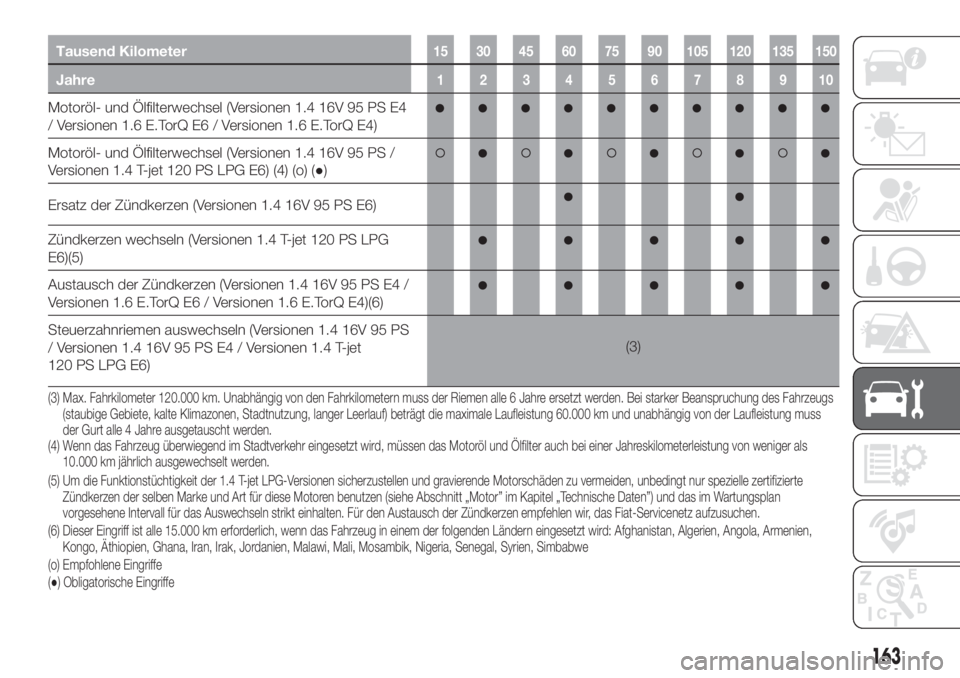

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS E4
/ Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)
Motoröl- und Ölfilterwechsel (Versionen 1.4 16V 95 PS /
Versionen 1.4 T-jet 120 PS LPG E6) (4) (o) (●)
Ersatz der Zündkerzen (Versionen 1.4 16V 95 PS E6)
Zündkerzen wechseln (Versionen 1.4 T-jet 120 PS LPG
E6)(5)
Austausch der Zündkerzen (Versionen 1.4 16V 95 PS E4 /
Versionen 1.6 E.TorQ E6 / Versionen 1.6 E.TorQ E4)(6)
Steuerzahnriemen auswechseln (Versionen 1.4 16V 95 PS
/ Versionen 1.4 16V 95 PS E4 / Versionen 1.4 T-jet
120 PS LPG E6)(3)
(4) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als
10.000 km jährlich ausgewechselt werden.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe (5) Um die Funktionstüchtigkeit der 1.4 T-jet LPG-Versionen sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt nur spezielle zertifizierte
Zündkerzen der selben Marke und Art für diese Motoren benutzen (siehe Abschnitt „Motor” im Kapitel „Technische Daten”) und das im Wartungsplan
vorgesehene Intervall für das Auswechseln strikt einhalten. Für den Austausch der Zündkerzen empfehlen wir, das Fiat-Servicenetz aufzusuchen.
(6) Dieser Eingriff ist alle 15.000 km erforderlich, wenn das Fahrzeug in einem der folgenden Ländern eingesetzt wird: Afghanistan, Algerien, Angola, Armenien,
Kongo, Äthiopien, Ghana, Iran, Irak, Jordanien, Malawi, Mali, Mosambik, Nigeria, Senegal, Syrien, Simbabwe (3) Max. Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Bei starker Beanspruchung des Fahrzeugs
(staubige Gebiete, kalte Klimazonen, Stadtnutzung, langer Leerlauf) beträgt die maximale Laufleistung 60.000 km und unabhängig von der Laufleistung muss
der Gurt alle 4 Jahre ausgetauscht werden.
163

ZUR BEACHTUNG Für die Reinigung
des Getriebes keine chemischen
Substanzen benutzen, die die
Komponenten beschädigen könnten.
Häufigkeit der Ölwechsel
Unter normalen Betriebsbedingungen
des Fahrzeugs muss das Getriebeöl
nicht ersetzt werden.
Werden Öllecks oder Fehler im Betrieb
des Getriebes festgestellt, muss sofort
die Kontrolle im Fiat-Kundendienst
durchgeführt werden.
ZUR BEACHTUNG Wenn das Fahrzeug
mit einer ungenügenden Ölmenge
gefahren wird, kann dies zu schweren
Getriebeschäden führen.
ZUR BEACHTUNG
162)Die Belüftungsanlage (Luftfilter,
Gummischläuche usw.) wirkt im Falle eines
Flammenrückschlags aus dem Motor als
Schutz. Dieses System NICHT
AUSBAUEN, es sei denn für Reparatur-
oder Wartungseingriffe. Vor dem Anlassen
des Motors sicherstellen, dass das System
nicht ausgebaut ist. Die Missachtung
dieser Vorsichtsmaßnahme kann zu
schweren Verletzungen führen.
163)Abgase sind sehr gefährlich und
können tödlich sein. Sie enthalten
Kohlenmonoxid, ein farb- und geruchloses
Gas, das beim Einatmen zu Ohnmacht und
Vergiftung führen kann.164)Die Abgasanlage kann sehr hohe
Temperaturen erreichen und einen Brand
auslösen, wenn das Fahrzeug auf
entflammbarem Material geparkt wird.
Auch trockenes Gras oder Laub könnten
sich entflammen, wenn sie mit der
Auspuffanlage in Kontakt geraten. Das
Fahrzeug nie in Zonen parken oder
benutzen, in denen die Abgasanlage mit
entflammbaren Materialien in Berührung
kommen kann.
ZUR BEACHTUNG
65)Es empfiehlt sich, Wartungsarbeiten
immer beim Fiat-Servicenetz durchführen
zu lassen. Sollte man einige kleinere
Eingriffe und Wartungsarbeiten am
Fahrzeug selbst ausführen, immer
geeignete Arbeitsmittel, Original-Ersatzteile
und vorgeschriebene Füllmittel benutzen.
Ohne die notwendigen Kenntnisse sollten
Sie Eingriffe am Fahrzeug unterlassen.
66)Falsche Wartung des Fahrzeugs oder
unterlassene Wartungsarbeiten und
unterlassene notwendige Reparaturen
können zu teuren Reparaturen, Schäden
oder eine Beeinträchtigung der Leistung
führen. Wenden Sie sich im Falle von
Störungen immer an das Fiat-Servicenetz.67)Alle Flüssigkeiten im Fahrzeug wurden
eigens dazu entworfen, Leistung,
Lebensdauer zu optimieren und die
Wartungsintervalle zu verlängern. Zur
Reinigung dieser Bestandteile keine
chemischen Substanzen benutzen, da
diese den Motor, das Getriebe oder die
Klimaanlage beschädigen könnten. Diese
Schäden werden nicht durch die Garantie
des Fahrzeugs gedeckt. Wenn aufgrund
einer Funktionsstörung eines Bauteils eine
Spülung erforderlich ist, darf nur das für
diesen Vorgang vorgesehene spezifische
Produkt verwendet werden.
68)Eine zu hohe oder unzureichende
Ölmenge im Kurbelgehäuse ist äußerst
gefährlich für den Motor. Immer auf den
korrekten Füllstand achten.
69)Nur vom Hersteller der im Fahrzeug
installierten Klimaanlage freigegebene Kühl-
und Schmiermittel für den Kompressor
verlangen. Einige nicht freigegebene
Kühlmittel sind entflammbare und könnten
zu Explosionen mit gefährlichen Folgen
führen. Der Einsatz von nicht genehmigten
Kühl- oder Schmiermitteln kann die
Leistung der Anlage in Frage stellen und
teuer Reparaturen hervorrufen.
70)Die Klimaanlage enthält Kältemittel
unter hohem Druck: zur Vermeidung von
Personenverletzungen oder Schäden an
der Anlage dürfen das Nachfüllen von
Kältemittel und Reparaturen jeder Art, die
das Abklemmen von Rohrleitungen
erfordern, nur vom Fiat-Servicenetz
ausgeführt werden.
184
WARTUNG UND PFLEGE
