SEITENAIRBAGS
(wo vorhanden)
Um den Schutz der Insassen zu
steigern, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) und
Fensterairbags (Window bag)
ausgestattet.
Sidebag
Sie bestehen aus zwei Kissen in den
Rückenlehnen der Vordersitze
Abb. 92 und schützen das Becken und
die Schultern der Insassen bei einem
mittleren-schweren Seitenaufprall.
Sie sind mit dem Schild „AIRBAG”
versehen, das auf der Außenseite der
Vordersitze aufgenäht ist.Fensterairbags
Sie bestehen aus zwei „Vorhang”-
Kissen hinter der seitlichen Verkleidung
des Daches und ist mit speziellen
Blenden Abb. 93 abgedeckt.
Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei
einem seitlichen Aufprall durch die
große Oberfläche der Kissen zu
schützen.
Im Falle eines leichten Seitenaufpralls ist
die Aktivierung der Side Bags nicht
erforderlich.
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Kopfairbag korrekt aufbläst.
89) 90) 91) 92) 93) 94) 95) 97) 98) 99) 100) 101) 102) 103) 104)
Hinweis
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von
Hand oder an den automatischen
Waschanlagen für Sitze).
Die Aktivierung der Frontairbags
und/oder Sidebags ist möglich, wenn
das Fahrzeug einem Aufprall unterliegt,
der den Bereich des Unterbodens
betrifft (z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder
Straßenunebenheiten, usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht
giftig und zeigt keinen beginnenden
Brand an. Der Staub könnte jedoch die
Haut und die Augen reizen: waschen
Sie sich in diesem Fall mit Neutralseife
und Wasser.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird
sich das Fiat-Kundendienstnetz um die
Deaktivierung der Airbag-Anlage
kümmern.
9206106J0008EM
9306106J0007EM
103

kein Anzeichen für eine
Funktionsstörung des Systems.
ZUR BEACHTUNG
89)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Aufblasen des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
90)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht mit
nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.91)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden,
wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird.
Außerdem muss der Beifahrersitz so weit
wie möglich nach hinten geschoben
werden, um einen eventuellen Kontakt des
Kindersitzes mit dem Armaturenbrett zu
vermeiden. Den Beifahrerairbag sofort
wieder aktivieren, sobald der Kindersitz
entfernt wurde.
92)Für die Deaktivierung der Airbags im
Menü der Instrumententafel lesen Sie bitte
das Kapitel „Kenntnis der
Instrumententafel” im Abschnitt
„Menüoptionen”.
93)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
94)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
95)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.96)Leuchtet die Kontrollleuchte
nicht
auf, wenn die Startvorrichtung auf MAR
gestellt wird, oder leuchtet sie während der
Fahrt, ist es möglich, dass eine Störung an
den Rückhaltesystemen vorliegt. In diesem
Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten
Zahl von Fällen falsch ausgelöst. Wenden
Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
97)Bei einigen Versionen leuchtet bei
einem Defekt der LED
(auf der
Abdeckblende der Instrumententafel) die
Kontrollleuchte
auf der
Instrumententafel auf und die
Beifahrer-Airbags werden deaktiviert.
98)Die Rückenlehne der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
99)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
100)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser,
muss das Airbag-System vom
Fiat-Kundendienstnetz überprüft werden.
104
SICHERHEIT
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb

101)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn die
Startvorrichtung auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Den
Beifahrerairbag sofort wieder aktivieren,
sobald der Kindersitz entfernt wurde.
Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn die Startvorrichtung
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags kann in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.102)Der Ausfall der Kontrollleuchtewird durch das Aufleuchten eines
Airbag-Fehler-Symbol auf dem Display der
Instrumententafel und eine entsprechende
Fehlermitteilung angezeigt (oder bei
Modellen, für die es vorgesehen ist, durch
Blinken der Kontrollleuchte Allgemeiner
Fehler).. Die pyrotechnischen Ladungen
werden nicht deaktiviert. Wenden Sie sich
vor der Weiterfahrt an den Fiat-
Kundendienst und lassen Sie die Anlage
sofort kontrollieren.
103)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
104)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen,
da die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur
durch die Sicherheitsgurte geschützt, die
deshalb immer angelegt werden müssen.
105

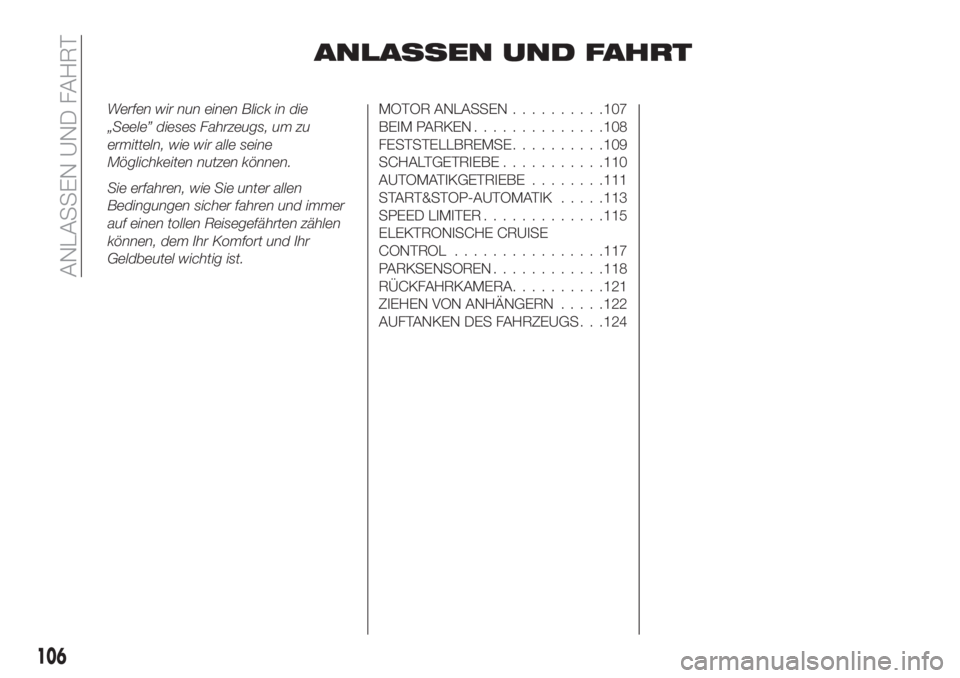

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.MOTOR ANLASSEN..........107
BEIM PARKEN..............108
FESTSTELLBREMSE..........109
SCHALTGETRIEBE...........110
AUTOMATIKGETRIEBE........111
START&STOP-AUTOMATIK.....113
SPEED LIMITER.............115
ELEKTRONISCHE CRUISE
CONTROL................117
PARKSENSOREN............118
RÜCKFAHRKAMERA..........121
ZIEHEN VON ANHÄNGERN.....122
AUFTANKEN DES FAHRZEUGS . . .124
106
ANLASSEN UND FAHRT

MOTOR ANLASSEN
Vor dem Anlassen des
Fahrzeugmotors, den Sitz, die Innen-
und Außenspiegel einstellen und den
Sicherheitsgurt korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
MOTORANLASSVORGANG
105) 106) 107) 108)
36) 37) 38) 39)
Versionen mit Schaltgetriebe
Vorgehen:
Die elektrische Feststellbremse
einschalten und den Schalthebel auf
Leerlauf stellen.
Die Anlassvorrichtung auf MAR
stellen. An der Instrumententafel
leuchtet die Kontrollleuchte
:
Warten, bis die Kontrollleuchte
erloschen ist;
das Kupplungspedal, ohne Druck
auf das Gaspedal, ganz durchtreten;
Die Anlassvorrichtung auf AVV
drehen und sofort nach dem Motorstart
loslassen.
Startet der Motor nicht innerhalb von
10 Sekunden, muss die
Anlassvorrichtung auf STOP gebracht
und 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Kundendienstnetz.
Versionen mit Automatikgetriebe
(wo vorhanden)
Vorgehen:
Die elektrische Handbremse
einschalten und den Schalthebel auf P
(Parken) oder N (Leerlauf) stellen.
Das Bremspedal, ohne Druck auf
das Gaspedal, ganz durchtreten.
Die Anlassvorrichtung auf AVV
stellen.
Startet der Motor nicht, muss die
Anlassvorrichtung auf STOP gebracht
und 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Kundendienstnetz.
FEHLSTART DES
MOTORS
105)
Hinweis
Das Anlassen des Fahrzeugmotors
nicht durch Abschleppen oder
Anschieben des Fahrzeugs versuchen.
Dies würde dazu führen, dass Kraftstoff
in den Katalysator gelangt und beim
Anlassen des Motors entflammt, was
eine Überhitzung und somit eine
Beschädigung des Katalysators
hervorrufen würde.
Bei entladener Batterie kann ein
Notstart durchgeführt werden. Hierzu
muss die Batterie mittels geeigneter
Kabel an eine Zusatzbatterie oder an
eine Batterie eines anderen Fahrzeugs
angeschlossen werden. Dieser Vorgang
ist bei Nichtbeachtung der Vorgaben
gefährlich. Die Angaben im Abschnitt
„Notstart” im Kapitel „Im Notfall" zu
beachten.
ZUR BEACHTUNG
105)Zum Anlassen des Motors keinesfalls
Kraftstoff oder anderen entflammbare
Flüssigkeiten in den Lufteinlass des
Drosseklappengehäuses gießen: hierdurch
könnte der Motor beschädigt werden und
es entsteht Verletzungsgefahr für die sich in
der Umgebung aufhaltenden Personen.
107

106)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
107)Solange der Motor nicht angelassen
wird, funktioniert die Servobremse nicht.
Daher ist ein viel stärkerer Kraftaufwand als
üblich auf das Bremspedal erforderlich.
108)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung
von Bergabfahrten vermeiden. Diese
Manöver können den Katalysator
beschädigen.
ZUR BEACHTUNG
36)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km, sollten dem
Fahrzeug keine Höchstleistungen
abverlangt werden (z. B. extrem hohe
Beschleunigungen, lange Fahrt bei
höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
37)Bei abgestelltem Motor die
Startvorrichtung nicht auf MAR stehen
lassen, um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
38)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht Kraftstoff und
ist besonders für Motoren mit Turbolader
schädlich.39)Das Aufleuchten der Kontrollleuchte
nach dem Motorstart oder während
einer längeren Mitnahme weist auf eine
Störung im Vorglühsystem der Zündkerzen
hin. Springt der Motor an, kann das
Fahrzeug normal betrieben werden, aber
Sie sollten so schnell wie möglich das
Fiat-Servicenetz aufsuchen.
BEIM PARKEN
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
vorgehen:
Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
Den Motor abstellen und die
Handbremse anziehen.
Immer den Zündschlüssel abziehen.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein
zu blockieren.
Bei den Versionen mit
Automatikgetriebe vor dem Loslassen
des Bremspedals warten, bis auf dem
Display der Buchstabe P erscheint.
ZUR BEACHTUNG Das FahrzeugNIE
mit Getriebe im Leerlauf verlassen (oder
bei den Versionen mit
Automatikgetriebe, ohne das Getriebe
auf P gestellt zu haben).
109)
108
ANLASSEN UND FAHRT

ZUR BEACHTUNG
109)Kinder nie alleine und unbeaufsichtigt
im Fahrzeug lassen; beim Verlassen des
Fahrzeugs den Schlüssel immer von der
Startvorrichtung abziehen und mitnehmen.

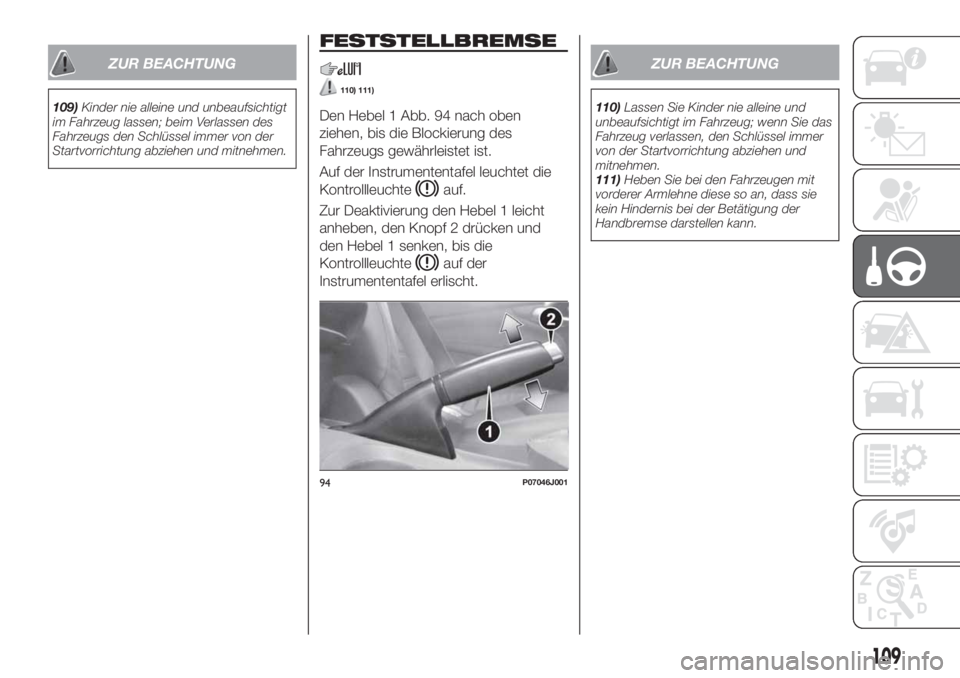

FESTSTELLBREMSE
110) 111)
Den Hebel 1 Abb. 94 nach oben
ziehen, bis die Blockierung des
Fahrzeugs gewährleistet ist.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Zur Deaktivierung den Hebel 1 leicht
anheben, den Knopf 2 drücken und
den Hebel 1 senken, bis die
Kontrollleuchte
auf der
Instrumententafel erlischt.
ZUR BEACHTUNG
110)Lassen Sie Kinder nie alleine und
unbeaufsichtigt im Fahrzeug; wenn Sie das
Fahrzeug verlassen, den Schlüssel immer
von der Startvorrichtung abziehen und
mitnehmen.
111)Heben Sie bei den Fahrzeugen mit
vorderer Armlehne diese so an, dass sie
kein Hindernis bei der Betätigung der
Handbremse darstellen kann.
94P07046J001
109

SCHALTGETRIEBE
112)
40)
Beim Einlegen der Gänge das
Kupplungspedal vollständig durchtreten
und den Schalthebel in die gewünschte
Stellung bringen (das Gangschema
befindet sich auf dem
Schalthebelknauf).
Um den Rückwärtsgang (R) aus der
Leerlaufposition einzulegen, den Ring 1
Abb. 95 unter dem Schalthebel
hochziehen und den Hebel gleichzeitig
nach links ziehen und nach vorne
schieben.Zum Einlegen des 6. Gangs (wo
vorhanden) den Hebel unter leichter
Druckausübung nach rechts schieben,
um zu verhindern, dass
irrtümlicherweise der 4. Gang eingelegt
wird. Für das Herunterschalten vom 6.
in den 5.Gang analog vorgehen.
ZUR BEACHTUNG Der Rückwärtsgang
kann nur bei vollständig stillstehendem
Fahrzeug eingelegt werden. Bei
laufendem Motor mindestens
2 Sekunden bei gedrücktem
Kupplungspedal warten, bevor der
Rückwärtsgang eingelegt wird, um
Beschädigungen an den Zahnrädern
und Schaltgeräusche zu vermeiden.
ZUR BEACHTUNG Die Bedienung des
Kupplungspedals muss auf die
Gangwechsel begrenzt werden. Beim
Fahren den Fuß nicht auf dem
Kupplungspedal liegen lassen, auch
wenn er nur leicht aufgelegt bleibt.
Unter einigen Bedingungen kann die
Kontrollelektronik des Kupplungspedals
einen falschen Fahrstil als Fehler
interpretieren.
ZUR BEACHTUNG
112)Um die Gänge richtig zu wechseln,
muss das Kupplungspedal ganz
durchgetreten werden. Aus diesem Grunde
darf sich auf dem Boden vor der
Pedalgruppe kein Hindernis befinden:
eventuelle Fußmatten müssen glatt liegen,
damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
40)Während der Fahrt nicht die Hand auf
dem Schalthebel lassen, die dadurch
ausgeübte Kraft kann, obwohl sie gering
ist, die inneren Gangschaltungselemente
auf Dauer abnutzen.
9507056J0001EM
110
ANLASSEN UND FAHRT
